Как правильно заточить сверло по металлу

8278

31.08.2018

Самостоятельная заточка сверла по металлу

Арсенал любого мастера, как начинающего, так и опытного профессионала, включает в себя сверла. Острота режущей части со временем снижается, а сверло изнашивается и затупляется. Когда требуется проделать отверстия в металлических изделиях, становится очевидным, что использовать такой инструмент не только неудобно, но даже опасно. Поэтому так важно вовремя восстанавливать геометрию буравчика и понимать, как заточить сверло по металлу в домашних условиях.

Чтобы режущие приспособления хорошо функционировали, каждый мастер обязать изучить информацию о правильной заточке сверла. Работа этого режущего инструмента заключается во вращательных движениях при осевой подаче. С его помощью возможно просверлить как сквозные отверстия в металле, так и уже существующие.

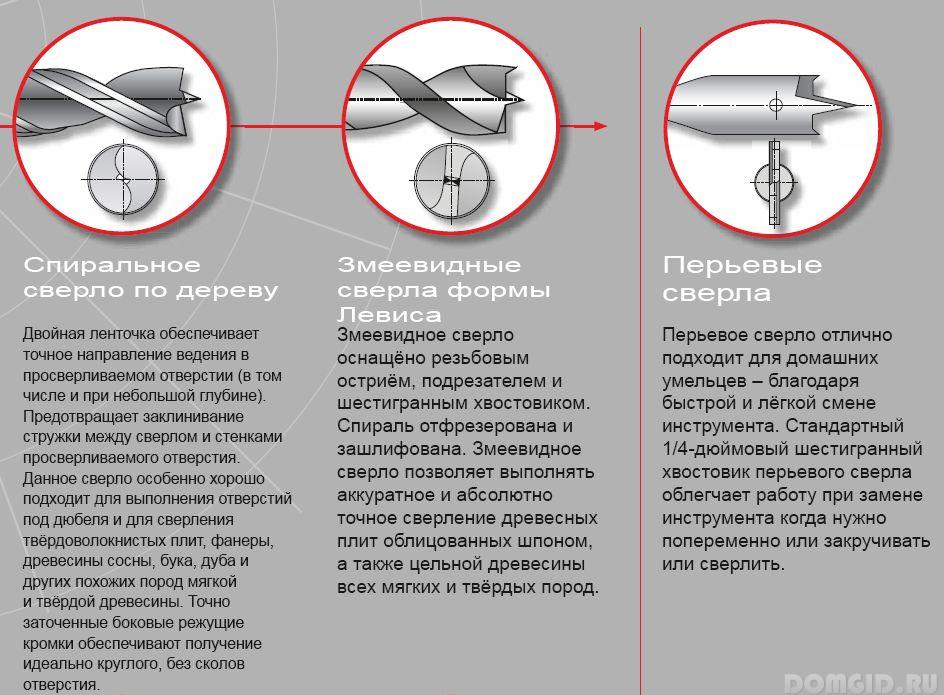

Виды сверл:

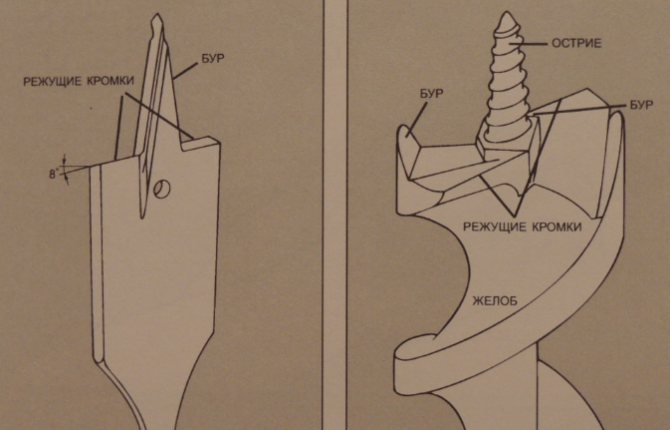

Плоские. С их помощью можно проделывать глубокие отверстия большого диаметра.

Спиралевидные.

Центровые. Применяются для центровки элементов. Кольцевые.

Абсолютно все приспособления со временем притупляются и теряют остроту, что мешает работе. Но как понять новичку или еще неопытному мастеру, что уже необходимо производить заточку? Рассмотрим ряд признаков, которые свидетельствуют о том, что сверло стоит срочно наточить:

Появление неприятного гула и резкого скрипа говорит об изношенности режущего приспособления.

Кромки быстро нагреваются во время работы сверла, не происходит отвод тепла от режущего уголка. Уголок в свою очередь затупляется, теряя остроту и становясь закругленным. После чего истираются грани и кромки, что способствует перегреву инструмента.

Отверстия в металле становятся недостаточно глубокими, нечеткими, снижается их качество. Металлическая стружка при этом выходит неправильно.

Оборудование

Заточка должна выполняться на специализированном оборудовании с соблюдением техники безопасности. Чтобы не навредить себе, следует помнить о нескольких нюансах:

Защита глаз. Наличие емкости с жидкостью для охлаждения инструмента.

Научиться работать в точильными агрегатами просто необходимо, ведь проводить эти работы следует регулярно. На видео ниже показано правильное использование подобного оборудования. Для бытовых целей можно пользоваться простыми станками:

• Устройство с точильным камнем.
• Электрический точильный станок.
• Электрическая дрель. Болгарка. Используется в том случае, если нет жестких требований к углу заточки.
• Точильная насадка на дрель.

Все эти станки отличаются высокой производительностью, точностью заточки и простой технологией применения. Они просты в использовании и оснащены комфортной системой управления, благодаря которой вы имеете возможность отслеживать скорость заточки. Дополнительными преимуществами считаются доступная цена и небольшие габариты.

Особенности заточки сверл спирального типа

После того, как вы определили, что сверло изношено и нуждается в оперативной наточке, скрипит и сильно нагревается, необходимо приобрести набор специальных инструментов. О том, как правильно заточить сверло по металлу в домашних условиях, можно узнать из видео мастер-класса ниже. Кроме того, важно ознакомиться с параметрами, напрямую влияющими на процесс заточки, ведь контроль угла на глаз недопустим: Передний угол между сверлом и режущей частью в основании. Желательный наклон угла режущей части – 20 градусов. Задний угол аналогичный переднему, но на задней части. Значение наклона заднего угла – 10 градусов. Угол при вершине приспособления. Он одинаков во всех сверлах, имеет постоянное значение 118 градусов.

Виды заточки сверл:

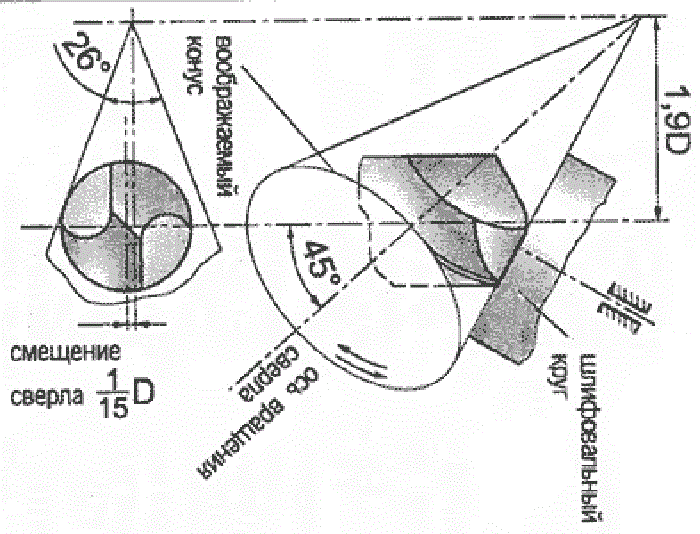

• Конический. Предназначен для сверл с диаметром от 3 мм. При этом изделие необходимо удерживать двумя руками (одной за рабочую режущую часть, а другой за хвостовую), прижимается к рабочей шлифовальной поверхности, сопровождаясь легким покачиванием инструмента. Движение должны быть плавными и не сильно быстрыми, сверло затачивается неотрывно от камня на станке.
• Одноплоскостной. Это один из видов ручной заточки, подходит для сверл с диаметром до 3 мм, задний угол наклона при заточке может составлять от 28 до 30 градусов. Сверло необходимо приставить к кругу точильного приспособления, при этом следить за тем, чтобы режущая сторона была параллельно кругу.
• Ручной способ заточки. Чтобы произвести работы самостоятельно, используя наждачные приспособления, стоит придерживаться инструкции.

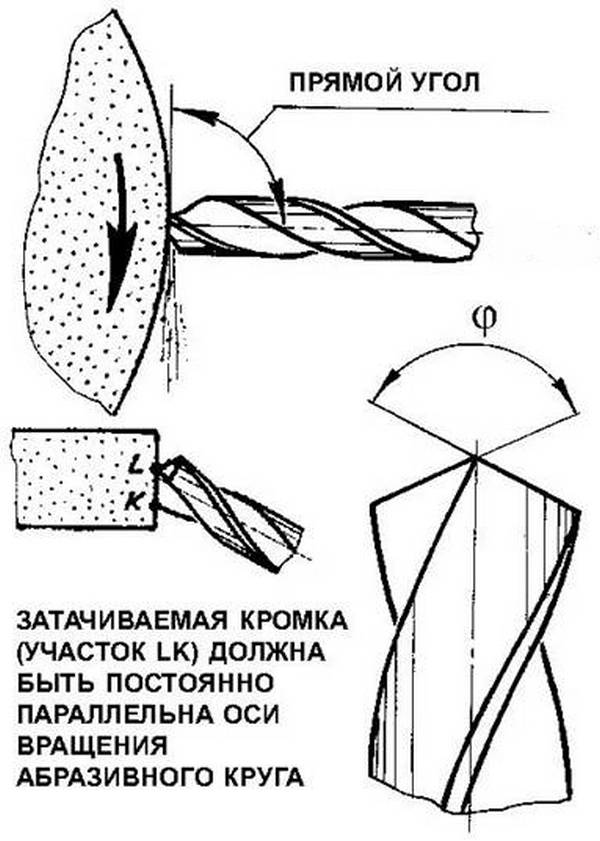

1 метод: Берем сверло левой рукой за рабочую сторону, а правой – захватываем хвостовую. Так удобнее производить заточку инструмента в упрощенном виде. Заднюю часть буравчика прижимаем к рабочей поверхности точильного аппарата, плавными и медленными движениями аккуратно покачиваем рукой, раскачивая при этом сверло. Движения должны быть мягкими и непрерывными в направлении от режущей кромки, буравчик нельзя отрывать от камня на станке. Задняя часть торца должна приобрести конусообразную форму. Аналогичные действия производим и со вторым зубом. В процессе работы нельзя забывать об охлаждении инструмента, помещая сверло периодически в емкость с холодной жидкостью (вода, масляный раствор или смесь воды и соды).

2 метод: Сверло берем аналогичным образом, как и в первом способе заточки. Буравчик со стороны режущей кромки прижимаем к плоскости шлифовального круга и медленно вращаем по кругу вокруг своей оси. Движения также должны быть непрерывными, не отрываясь от точильного аппарата. Получаем хвостовую часть конусообразной формы. При этом должна быть видна симметричность кромок относительно центральной оси вращения.

Советы новичкам

Если вы проводите заточку буравчиков для металла впервые, вам следует знать о некоторых важных моментах:

1. Если у вас плохое зрение, специалисты рекомендуют надевать очки с большими диоптриями и устанавливать яркую подсветку в рабочей зоне. Существует также специальный точильный станок для людей с плохим зрением.
2. Используйте болгарку только в крайних случаях, так как ее положение нельзя зафиксировать, что может стать причиной неприятных ситуаций и травм у новичков.
3. Старайтесь не производить заточку всухую, используйте охлаждающую жидкость для предотвращения перегрева станка и инструмента. Иначе сверло может быстро нагреться при высокой интенсивности вращения.
4. Не забывайте также убирать периодически слой металлической стружки.
5. Заточку сверл возможно произвести и дома самостоятельно, если подробно изучить все правила работы с приборами и учесть нюансы самой техники заточки. Не пренебрегайте также мерами предосторожности и используйте средства защиты, чтобы избежать неприятных последствий.

источник

Смотрите видео:

параметры, средства для работы, полезные советы заточки в домашних условиях

Невозможно произвести хорошую обработку металлического сплава без применения приспособления с определенными геометрическими и механическими характеристиками. Потому вопрос о том,

• Как заточить сверло правильно: параметры заточки
• Средства, необходимые для работы
• Полезные советы

Точить сверла, которые предназначены для обработки металлических сплавов, приходится намного чаще, нежели изделия для дерева. При работе с таким мягким материалом, как дерево, сверла почти не тупятся и могут долго использоваться, не теряя своих первоначальных свойств. Абсолютно иначе обстоят дела

О том, что сверло по металлу затупилось, могут свидетельствовать некоторые признаки:

• гул и скрип, который издается изношенным инструментом;
• чрезмерное нагревание изделия при эксплуатации;
• низкий уровень качества сделанных отверстий.

Сверло, которое износилось, считается не только неэффективным для использования, но и опасным. В любое время инструмент, рабочий элемент которого подвергается существенным нагрузкам, может поломаться, а его части, быстролетящие в разные стороны, могут с легкостью нанести мастеру сильную травму.

Как заточить сверло правильно: параметры заточки

И в домашних, и в промышленных условиях сверла для обработки металлических сплавов можно затачивать с помощью специальных станков, которые оснащены точильным кругом (точилом). В этих ситуациях рекомендуется пользоваться серийным оборудованием. В том случае, если у вас нет к нему доступа, то заточить деталь можно и с помощью приспособления, сделанного своими руками. Необходимо обратить внимание на то, что параметры приспособлений и оборудования для заточки инструмента, определяют и результат работы.

К характеристикам самостоятельной заточки сверл можно отнести следующие:

• угол между обрабатываемой плоскостью и задней частью используемого инструмента;
• угол затачивания передней плоскости режущего элемента;

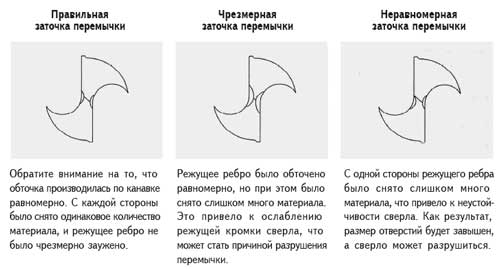

• длина перемычки, расположенной поперечно на режущем элементе;
• угол вершины режущей части;
• длина кромок для резания.

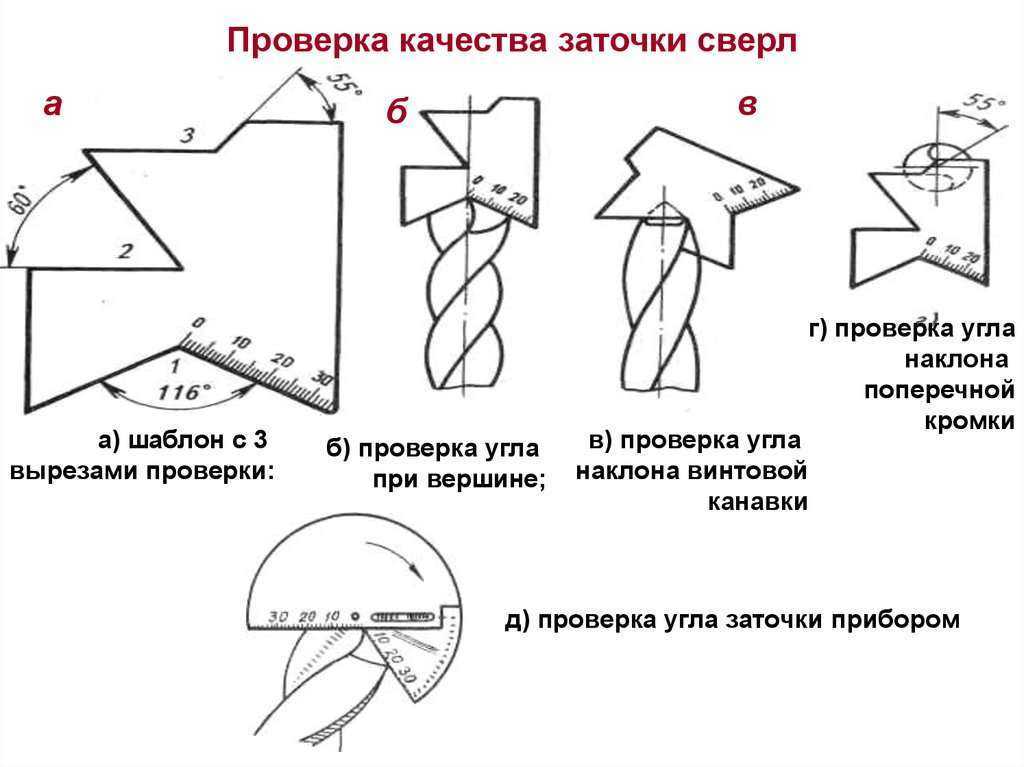

Чтобы сделать заточку максимально качественной, нужно поместить его в место обработки под необходимым углом. Чтобы с этим справиться, применяются разные приспособления для точильных станков.

Необходимо запомнить и то, что если затока будет сделана неправильно, то это может привести и к результату низкого качества, и к неисправности инструмента.

Средства, необходимые для работы

Для самостоятельной заточки сверл, нужно сначала определиться с задачами, которые будет решать эта процедура. В условиях производственного плана для затачивания инструмента применяются специальные средства, которые обеспечивают предельный уровень точности и эффективность работы. При работе в домашних условиях постоянно приходится подбирать способы, которые позволили бы добиться максимально качественного результата.

Итак, в минимальный комплект средств для затачивания должны быть включены:

• станок с наждаком;
• точильные круги разной степени твердости, которые следует подбирать в соответствии с материалом стержня;
• сосуд с жидкостью-охладителем, в качестве которой можно воспользоваться обыкновенной водой;
• крепежи, позволяющие удерживать инструмент в правильном положении при заточке.

Если у вас есть необходимость заточить инструмент дома или на производстве, то не забывайте соблюдать требования безопасности. Как правило, при работе появляется множество искр, которые могут повредить глаза исполнителя. Помимо того, необходимо пользоваться защитными перчатками, так как работа будет происходить с применением острозаточенных металлических деталей.

Полезные советы

Станок с точильным кругом — это универсальное оборудование, которое позволяет выполнять заточку очень качественно. Пользуясь им, работу следует начинать с задней части сверла. Деталь при обработке должна располагаться строго параллельно точильному кругу. Кроме того, с помощью точильного станка можно обрабатывать инструмент с диаметром не более десяти миллиметров.

Для элементов с большим диаметров рекомендуется пользоваться специальным приспособлением, которое регулирует угол заточки. Основной задачей этих дополнительных приспособлений является верное размещение режущего элемента сверла, относительно поверхности точила.

Может показаться, что наточить инструмент запросто можно с помощью любого оборудования с точильным кругом. Однако, без применения фиксирующих приспособлений невозможно добиться качественного результата. Помимо этого, применение неподходящих средств может даже быть очень опасно.

Начало заточки сверл

Шаг 1: определите свое сверло

Сверла бывают самых разных типов и размеров. От скручивания и каменной кладки до штифта, шнека и лопаты. Точильный станок Drill Doctor предназначен для заточки спиральных сверл и сверл по камню до 3/4″. Если вы не уверены, какое сверло у вас есть, вот отличное руководство по идентификации вашего сверла. На этом изображении показана стандартная бита Twist/Jobber.

Шаг 2: выберите угол при вершине

Сверла по каменной кладке предназначены для сверления отверстий в бетоне или кирпиче, спиральные сверла предназначены для более широкого спектра операций сверления, например, по дереву, металлу и пластику.

В зависимости от материала, разный угол при вершине сверла облегчит процесс сверления. Двумя наиболее распространенными углами при вершине будут 118 градусов и 135 градусов. Сверло 118 считается универсальным стандартом для большинства работ по дереву и мягким металлам. 135 градусов — отличный угол при вершине для сверления твердых металлов, таких как сталь. Из-за более широкого угла 135-градусная насадка требует второго процесса заточки, называемого расщеплением.

У Drill Doctor есть станки для заточки сверл, которые затачиваются либо до 118 градусов, либо до 118 и 135 градусов плюс разделение. Как только вы поймете, что вам нужно для сверления, вы сможете заточить сверло до этого угла. Это означает, что не имеет значения, какой угол заточки у вашего сверла в настоящее время, его можно заточить под любым углом.

Шаг 3: определите свой бюджет

Хорошие сверла стоят недешево, а точилка для сверл продлит срок службы вашего сверла в 10 раз. Заточные станки для сверл стоят от 60 до 150 долларов США с различными характеристиками и функциями, которые будут соответствовать вашим потребностям в бурении и проекте.

Если вы определили, что для сверления в большинстве случаев вам нужна древесина или мягкие металлы, вам следует запланировать потратить от 60 до 100 долларов на хорошую точилку для сверл. Поскольку биты на 135 градусов предназначены для более серьезных применений и требуют второго процесса заточки (разделки), стоимость этих станков составляет от 100 до 150 долларов.

Шаг 4: Выберите точилку!

К настоящему времени вы определили тип сверла, узнали разницу между углами при вершине 118 и 135 градусов и установили ожидаемый бюджет. Последний шаг — выбрать точилку для сверл!

Помните, что независимо от текущего угла при вершине сверла, вы можете затачивать любой угол, который лучше всего подходит для вашего проекта. Это означает, что если вы купите станок на 118 градусов, вы все равно сможете затачивать биты на 135 градусов, они просто будут заточены до 118 градусов.

Точилка для любителей 60 долларов

Заточка на 118 градусов
Сверла до 1/2 дюйма
Легкие
Патрон Easy Align
Сменный алмазный точильный круг

Купить 350X

Многофункциональное точило для инструментов

Двойные станции заточки
Заточка сверл на 118 градусов
Заточка ножей/инструментов
Патрон Easy Align
Сменный алмазный точильный круг
Сменные абразивные диски
Двухскоростной двигатель

Магазин Х2

Усовершенствованная точилка за 100 долларов США

Заточка под углом 118 или 135 градусов
Сверла диаметром до 1/2 дюйма
Заточка с раздельным наконечником
Прочный металлический корпус
Сменный алмазный точильный круг

Купите 500X

Профессиональная точилка за 150 долларов США

Полностью регулируемая заточка в диапазоне от 115 до 140 градусов
Сверла до 3/4 дюйма
Разделенная заточка/Создание
Регулируемый съемный материал
Металлический корпус для долговечности Купите 750X

Как заточить сверло с помощью точилки для сверл

Посмотрите это видео, чтобы узнать, как заточить сверло, а также как добиться экономии, индивидуальной настройки, улучшения чистоты поверхности и точности вместо покупки новых сверл. Посмотрите это видео, чтобы узнать, как заточить сверло и как сэкономить деньги, затачивая сверла вместо покупки новых. Затачивайте сверло правильно и эффективно, используя точилку для сверл, которая позволяет затачивать сверла различных диаметров, размеров и стилей. Эксперт технической группы Курт Репшер расскажет вам о том, что можно и чего нельзя делать при заточке сверл с помощью точилки для сверл. Подпишитесь на наш канал YouTube, чтобы увидеть еще больше потрясающих видеороликов о распаковке, особенностях продукта и применении, подобных этому!

Зачем точить сверло?

При многократном использовании сверло неизбежно начинает тупиться. Использование тупого сверла может привести к перегреву, неравномерному и грязному резанию и даже к поломке инструмента. Острое сверло обеспечивает оптимальную эффективность и производительность сверления. Без заточки сверло потребует замены, что будет стоить оператору ненужных затрат денег и времени.

• Когда вы начинаете работу над проектом, а сверло 118° просто не «режет» его, за пару минут вы превратите эти 118° в точку 140° или другой угол; сделайте свою работу и снова верните его на 118 °.
• Когда работа, над которой вы работаете, обязательно должна быть сделана сегодня, а единственное сверло нужного размера просто не дотянет до финиша, сделайте на нем новую точку и продолжайте колоть эти дырки! Когда у вас есть точилка для сверл, вам не нужно ждать доставки ее замены.
• Использование острого сверла обеспечивает более гладкую поверхность и лучшую точность по сравнению с использованием тупого сверла или сверла со сколами.

Зачем использовать точилку для сверл?

С помощью точилки для сверл можно повторно заточить затупившееся сверло и быстро возобновить выполнение операций сверления без затрат на замену сверла. Точильные станки OTMT представляют собой портативное и простое в использовании решение, дающее немедленные результаты. Как только ваши сверла начинают заметно тупиться или их производительность начинает ухудшаться, использование устройства для заточки сверл для заточки режущих кромок сверл позволит вам обновить сверла и получить острые, «как новые» кромки за считанные минуты. секунды!

Преимущества станков для заточки сверл OTMT

Имея в наличии два различных станка для заточки сверл OTMT, вы можете выбрать, какой из них лучше всего подходит для вашей мастерской, зная, какая производительность вам потребуется чаще всего.

Точилка для сверл модели OTMT DBG13D

Точилка для сверл OTMT модели #DBG13D (номер для заказа 87-145-100) может затачивать сверла с диаметром хвостовика от 0,08 до 0,51 дюйма. В комплекте с двигателем 1/4 л.с., 180 Вт, 110 В. Эта мощная, легко переносимая точилка для сверл может затачивать режущие кромки сверл и стандартно поставляется с углом наклона передней вершины, углом зазора и регулируемой функцией размера режущей кромки. Дополнительные характеристики станка для заточки сверл OTMT модели #DBG13D включают в себя:

• Диапазон размеров: 0,08–0,51 дюйма (2,1–13 мм)
• Диапазон скоростей: 5300 об/мин
• Диапазон угла наконечника: от 90° до 135°
• Включает: (11) цанг ER20: 0,08–0,51 дюйма (2,1–13 мм)
• Вес: 22 фунта.

ПРИМЕЧАНИЕ. Скидка 30 % на точилку для сверл OTMT 87-145-100A до 6 марта 2022 г. или пока товар есть в наличии.

OTMT МОДЕЛЬ DBG26D ЗАТОЧИЛКА

OTMT Модель DBG26D Заточной станок (номер для заказа 87-145-101) может затачивать сверла диаметром от 0,32 до 1,02 дюйма. В комплекте с двигателем мощностью 0,60 л.с., 450 Вт, 110 В. Эта мощная, легко переносимая точилка для сверл может затачивать режущие кромки сверл и стандартно поставляется с углом наклона передней вершины, углом зазора и регулируемой функцией размера режущей кромки. Дополнительные характеристики станка для заточки сверл OTMT модели #DBG26D включают в себя:

• Диапазон размеров: 0,32–1,02 дюйма (2,1–30 мм)
• Диапазон скоростей: 4000 об/мин
• Диапазон угла наконечника: от 85° до 140°
• Включает: (14) цанг ER40: 0,51–1,02 дюйма (13–26 мм)
• Вес: 64 фунта.
