Как правильно точить сверла по металлу: Как заточить сверло по металлу — РИНКОМ

Как заточить сверло по металлу: способы заточки, инструмент

Главная » Обработка металла » Сверление » Можно ли заточить сверло по металлу и как это сделать в домашних условиях?

На чтение 4 мин

Содержание

1. Признаки затупления
2. Виды заточки
3. Ручной способ заточки
4. Заточка на специальном оборудовании
5. Как правильно заточить сверло?
6. Чем можно заточить?
7. Углы заточки
8. Особенности заточки различных видов сверл
9. Оценка качества шлифовки

Для обработки металлических поверхностей применяются электроинструменты, промышленное оборудование. Чтобы выполнять различные технологические операции нужна специальная оснастка. Одной из подобных операций является сверление. Оснастка для сверления отверстий часто деформируется, затупляется. Для её восстановления нужно знать, как заточить сверло по металлу. Достаточно ознакомиться с основными правилами, выбрать инструмент, технологию.

Признаки затупления

Оснастка для работы с деревом может прослужить длительное время не деформируясь. Свёрла по металлу выходят из строя быстрее. Существует ряд моментов, по которым можно определить, что оснастка затупилась:

1. На вершине сверла есть сколы, неровности, микротрещины.
2. Визуальные отклонения от изначального состояния.
3. При сверлении возникает нехарактерный свист или шум.
4. На внутренней части отверстия остаются заусенцы, неровности.
5. Стружка скапливается в дырке, не выводится наружу.

Эти отклонения указывают на поломку оснастки. Нужно остановить рабочий процесс, исправить неточности или заменить оснастку.

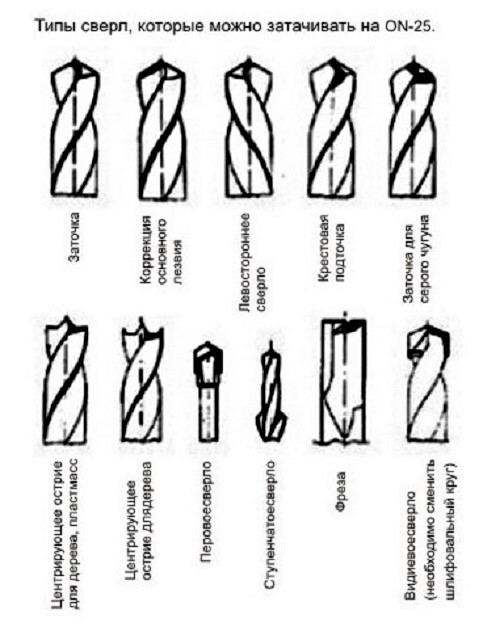

Виды заточки

Существует несколько способов заточки, которые проводятся с помощью разных приспособлений. Они обозначаются разными буквами. К ним относятся:

1. Н — нормальная. На рабочей части изготавливается две режущие кромки, одна поперечная. Допускается точение инструментов диаметром до 12 мм.
2. НП — производится подрезка поперечной кромки. Благодаря этому снижаются нагрузка, передаваема\ на рабочую часть при сверлении.
3. НПЛ — проводится подточка ленточки с кромкой. Формируется задний угол на рабочей части.
4. ДП — представляет собой двойное точение. Дополнительно обрабатывается поперечная кромка.
5. ДПЛ — создаётся 4 режущих кромки, подтачивается кромка.

Точение проводится на специализированном оборудовании или вручную. Об этих методах необходимо поговорить отдельно.

Ручной способ заточки

Оснастку для инструментов можно затачивать вручную, без применения специализированных станков. Однако для этого нужно уметь пользоваться ручными приспособлениями, выставлять углы точения. Используемые инструменты:

1. Болгарка — применяется, если не требуется подбирать точный угол режущей части.
2. Специальная точильная насадка для дрели.
3. Просто шлифовальный круг на асинхронном двигателе.

Не нужно пытаться обработать рабочую часть инструмента с помощью надфиля или напильника. Эти инструменты сточатся быстрее, чем изменится режущая кромка.

Заточка на специальном оборудовании

Мастерские используют специальные станки для заточки сверл. Это высокоточное оборудование, позволяющее изготавливать любые углы режущей кромки. Для этого достаточно закрепить оснастку с помощью специальных зажимов, выставить угломер, настроить станок, запустить двигатель. Заточка сверла на специализированном оборудовании занимает меньше времени.

Как правильно заточить сверло?

Чтобы провести заточку сверл по металлу своими руками, нужно выбрать оборудование, изучить правила обработки. В домашних условиях можно воспользоваться электроинструментами или компактными станками.

Чем можно заточить?

Провести правку режущих кромок можно с помощью разных приспособлений, станков, инструментов:

• болгарки;
• шлифовальной машинки;
• насадки на дрель;
• специализированного оборудования.

Углы заточки

Угол заточки сверла по металлу выбирается зависимо от того, какой материал необходимо сверлить. Для этого существуют специальные таблицы, в которых указаны параметры для разных металлов. Основная информация об углах заточки сверла по металлу, представленная в официальных таблицах:

• твердая бронза, чугун, сталь — от 116 до 118 градусов;
• мягкая бронза, латунь — от 120 до 130 градусов;
• медь — около 125 градусов;
• мягкие сплавы металлов, древесина — 140 градусов.

Если сверлить пластмассу, необходимо точить режущие плоскости под 100 градусов. Углы заточки сверла по металлу описаны в таблицах, которые можно найти в специальных справочниках.

Особенности заточки различных видов сверл

Существует три группы оснастки, предназначенной для сверления отверстий в металле:

1. Победитовые — чтобы точить такой инструмент необходимо использовать охлаждающую жидкость. Исправить режущую кромку можно только электроточилом или на специальном станке.
2. Спиральные — для его точения применяется специализированное оборудование. Затачиваются задние грани. Провести обработку вручную крайне сложно.
3. Ступенчатые — обрабатывать такую оснастку сложнее, чем предыдущие виды. Для этого применяются заточные станки.

Если нет опыта в точении оснастки для сверления, необходимо доверить проведение работ профессионалам.

Оценка качества шлифовки

После проведения шлифовки, необходимо определить качество обработки. Для этого необходимо осмотреть перемычку. Она будет находиться по центру торца наконечника. Края оснастки должны быть короткими.

( Пока оценок нет )

Поделиться

Как заточить сверло по металлу? Правильная заточка. Фото и видео инструкция

Если вы периодически что-то дома ремонтируете, вешаете новые полочки, устанавливаете карниз, то дрель ваш верный помощник. Сверла к ней имеют ограниченный ресурс службы. Многие предпочитают менять их на новые. Однако старое сверло можно вернуть к жизни. И на вопрос, как заточить сверло по металлу, можно найти практичный ответ.

Сверла отличаются друг от дркга не только размером, но и материалом. Для разных поверхностей необходимо использовать неодинаковые сверла.

• Обработка дерева требует обычное сверло из высокопрочной стали.
• Для каменной, кирпичной поверхности используют твердосплавное сверло (на само сверло крепятся пластины их твердых металлов, например, победит).

Победит представляет собой сплав кобальта и вольфрама. Такое сверло очень прочное, идеально подходит для бетона. Однако более мягкие материалы им сверлить нельзя.

Итак, для заточки вам понадобятся:

• Защитные очки.
• Емкость для охлаждающей жидкости.
• Охладитель (обычное машинное масло, также подойдет просто вода).
• Сверло, требующее заточки.
• Точильный круг.

Уточним, что рассматривая, как заточить сверло по металлу, имеется в виду сверла диаметром до 16 мм. Именно такие используются обычно для работ по дому.

«Точило» есть, практически, в каждом гараже. И у вас, конечно, тоже. При его отсутствии можно воспользоваться электродрелью, шлифмашинкой. Тоже вариант, получить вращающийся диск.

Заточка сверл проводится в несколько этапов. Чтобы заточить сверло по металлу, сначала обрабатывается задняя поверхность. Для этого прижмите плотно сверло к поверхности вашего точильного агрегата. Помните, что угол прижимания нельзя изменять.

Если вы все сделали правильно, то у вас должна получиться форма правильного конуса.

Далее, чтобы правильно заточить сверло по металлу, необходимо обточить режущую часть сверла. При этом не забывайте прижимать сверло к «точилу» под правильным углом. Для обычного сверла по дереву, пластику, угол наклона должен составлять 25 – 30 гр. Заточка победитного сверла требует меньшего угла.

В конце работы проводится окончательная доводка задней поверхности затачиваемого сверла. На кончике сверла находится перемычка. Если вы выполнили работу правильно, то ее размер должен составлять не более 0,8 мм для сверл диаметром 16 мм и меньше.

Ознакомившись с тем, как заточить сверло по металлу, необходимо наработать практику. Это довольно кропотливая работа, требующая определенного умения. Поэтому перед тем как заняться обточкой нужного сверла, лучше потренироваться на тех, которые вам точно уже не пригодятся.

Не забывайте, что при заточке металлического сверла, происходит его нагрев до высоких температур. Для охлаждения металла необходимо опускать сверло в процессе работы в охлаждающую жидкость. Особенностью победитного сверла является то, что нагрев у него выше, чем у обычного. Поэтому необходимо почаще его охлаждать, опуская в охлаждающую жидкость.

Если наконечник сверла раскалился докрасна, то в охлаждающую жидкость окунать его нельзя. Лучше дайте затачиваемому сверлу полежать и остыть постепенно самостоятельно.

После заточки опробуйте сверло. При неправильной работе, вы сразу поймете, где сделали ошибку (угол наклона изменили и пр. ). Потом вы уже будете чувствовать, как правильно заточить сверло по металлу. И в следующий раз у вас не пропадет ни одно использованное сверло.

• Сколько нельзя открывать окна после поклейки обоев
• Круг шлифовальный для дерева
• Какие сверла по металлу лучше: правильный выбор по маркировке
• Плиткорез ручной: рекомендации по подбору качественного производителя

Понравилась статья? Поделиться с друзьями:

Как заточить сверла напильником (6 шагов)

В этой статье вы узнаете простое пошаговое руководство по заточке сверл напильником.

Пришло время заточить сверла, если вам трудно сверлить или вы слышите визг. Но у вас может не быть доступа к настольному шлифовальному станку. Итак, каково решение? Во многих проектах, над которыми я работал разнорабочим, я преодолевал подобные ситуации с помощью напильника. Сегодня я дам вам несколько ценных идей, которые я узнал.

В общем, для заточки сверла напильником:

• Инструменты: Напильник, коврик, несколько струбцин.
• Очистите затупившееся сверло.
• Носите подходящее защитное снаряжение.
• Закрепите сверло на столе.
• Выберите подходящий файл.
• Начните заточку сверла.
• Проверьте сверло.

Ознакомьтесь с приведенным ниже пошаговым руководством для получения более подробной информации.

Прежде чем приступить к процессу заточки, вы должны кое-что узнать о сверлах. Понимание структуры сверла очень поможет вам во время этой демонстрации.

Сверло состоит из трех разных частей; земля, губы и долото.

Важно: Здесь я объясняю только части, относящиеся к этому руководству. Итак, все эти три детали расположены в нижней части корпуса бурового долота.

Кромка, также известная как край, — это область, используемая для сверления отверстий. Они составляют основную часть буровых работ. Как видите, сверло обычно имеет две ровные кромки, и эти две должны иметь одинаковую длину и угол.

Заточите кромки сверла симметрично. В противном случае после сверления вы получите неровные отверстия.

Земля обеспечивает поддержку буровых работ. не режет; вместо этого он обеспечивает зазор и стабилизирует сверло в отверстии.

Последняя часть — долото. Как вы можете видеть на изображении выше, центральная линия, которая проходит между губами, — это долото. Как и земля, долото не режет; он проникает и смещает материалы заготовки.

Для этого процесса заточки сверл вам понадобятся следующие вещи.

• Сверло тупое
• Напильник
• Несколько зажимов
• Тряпка
• Настольные тиски (дополнительно)
• Защитные очки
• Защитные перчатки

Сверло, используемое для этой демонстрации, часто может быть загрязнено грязью. Поэтому не забудьте очистить сверло от пыли. Возьмите тряпку и смойте грязь и пыль. Любая пыль или грязь могут существенно повлиять на процессы сверления и заточки.

Во время заточки и сверления необходимо носить защитные очки и перчатки. Поэтому обязательно наденьте их перед началом.

Затем найдите стол с надлежащим освещением.

Вы должны четко видеть сверло во время его заточки. Теперь положите сверло на стол и плотно зажмите его. Сверло должно быть устойчиво на столе. Ваши усилия будут потрачены впустую, если сверло начнет раскачиваться вперед и назад во время заточки.

Совет: Если у вас дома есть настольные тиски, используйте их для этого процесса. Это намного проще, чем использовать зажимы.

В зависимости от типа сверла вам, возможно, придется изменить тип напильника. Например, для точечного сверла вам понадобится шнек, а для лопаточного сверла — фрезерный напильник. Если вы не знакомы с этими двумя типами файлов, вот простое объяснение.

Напильники в основном используются для заточки буровых и точечных напильников. Этот металлический напильник имеет зубцы с одной стороны. Эти зубья можно использовать для финишной обработки и заточки металла.

Напильники Mill очень похожи на ручные напильники и имеют один безопасный край. Вы можете использовать этот файл для заполнения и отделочных работ. Кроме того, это удобный инструмент для заточки перьевого сверла.

Возьмите напильник и проведите им по краю сверла. Сделайте это не менее шести-восьми раз. Файл должен образовывать угол 60 градусов с кончиком сверла.

Не забывайте прикладывать одинаковое усилие ко всем губам. Кроме того, приложите давление извилистым способом на поверхность сверла. Вот несколько советов, которые могут быть полезны во время этого процесса.

• Во время заточки избегайте металлических заусенцев и слепых краев.
• Используйте немного машинного масла для процесса заточки.
• Не забывайте держать файл обеими руками.

После успешной заточки сверла пришло время проверить его. Возьмите дрель и подсоедините к ней сверло. Подключите дрель и найдите подходящий объект для пробного сверления. Теперь приступайте к сверлению.

Если вы правильно завершите процесс заточки, то почувствуете разницу на себе. Сверло просверлит объект быстрее и острее.

Для некоторых использование напильника — единственный способ заточить сверло без шлифовального станка. Несмотря на то, что для этого есть другие альтернативы, они не дадут вам такого же качества отделки.

Алмазный напильник — лучшая альтернатива для заточки сверл на батарейках. Например, большинство экспертов рекомендуют алмазные напильники для сверления по дереву. Процесс алмазного напильника немного медленный по сравнению с настольной шлифовальной машиной. Тем не менее, это самый безопасный метод. Кроме того, вот некоторые преимущества использования алмазного напильника для заточки сверла.

• Вам не нужно питание от сети или батареи.
• Очень прост в использовании
• Использование напильника — это бюджетный процесс. (1)
• Некоторые используют технику ручной заточки для заточки сверла. Но это более трудоемкий процесс по сравнению с использованием алмазного файла.
• Вы можете использовать алмазные напильники для любого сверла. (2)

Взгляните на некоторые из наших статей ниже.

• Как пользоваться левыми сверлами
• Какое сверло лучше для керамогранита
• Как высверлить сломанное сверло

Каталожные номера
(1) недорого – https://www. gobankingrates.com/saving-money/budgeting/ways-live-big-life-small -бюджет/
(2) бриллиант – https://www.dnaindia.com/business/photo-gallery-top-5-most-expensive-diamonds-in-the-world-see-pics-2892060

Видео Каталожные номера

МЕХ 4 меха

Ultimate Handyman

Последний лучший инструмент

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

Как заточить сверла

Ганоксин может получать комиссионные за рекомендации клиентов от компаний, перечисленных на этой странице.

Маленькие тонкие сверла, используемые для изготовления ювелирных изделий, при обычном использовании затупляются. Изношенные режущие кромки усложняют работу и отнимают много времени, а также могут стать причиной дорогостоящих несчастных случаев, включая повреждение ювелирных изделий и драгоценных камней или даже травмы. Уход за режущими поверхностями ваших инструментов обеспечит чистую и последовательную работу на верстаке.

В этом выпуске вы узнаете, как затачивать режущие кромки тонкого сверла. Существуют разные стили наконечников бит, но в этом примере наконечник долота.

Что вам нужно, чтобы обострить биты буровых дисков

.

Бюджет

Получить на amazon.com

Начнем с его анатомии.

Сверло имеет две режущие поверхности, по одной с каждой стороны от его центральной оси, срезанные под углом примерно 60 градусов ( Рис. 1 ).

Обратите внимание, что каждая из этих угловых поверхностей также срезана под немного более узким углом, создавая еще одну плоскость. Эта плоскость создает режущую кромку, а также область рельефа за этой кромкой. Эта рельефная зона предотвращает контакт с разрезаемым металлом при сверлении отверстия, что снижает сопротивление и трение.

Спиральная канавка в сверле называется канавкой. Он действует как канал, направляющий отрезанный материал из отверстия, образованного двумя режущими кромками.

Мы обработаем каждую из рельефных областей для заточки сверла, сохраняя тот же угол, что и эти плоскости, что важно для правильной работы сверла после заточки (

Рисунок 2: Площадь сечения и угол плоскости рельефа.

Начните с вставки и затягивания разделительного диска из карбида кремния в наконечник № 30 гибкого стержня. Закрепите изношенное сверло в винтовом стержне и прижмите его к установочному штифту, пока вы позиционируете сверло, подлежащее шлифовке, на затылованной области.

Осторожно опустите разделительный диск, чтобы слегка коснуться целевой поверхности. Не меняя угла, поверните долото в держателе и повторите на противоположной плоскости рельефа ( рис. 3 ). Как только это будет завершено, у вас будет новое заточенное сверло. Это может потребовать некоторой практики, но это ценный метод, который может сэкономить время на работе.

Дон Хьюз и Марк Б. Манн – © GIA – 2012
