Вязка арматуры

Одним из этапов строительства фундамента является создание арматурного каркаса. Именно эта конструкция отвечает за прочность основания под домом. В комплексе с бетоном она образует надежную опору для стен.

Вязка арматурных прутьев под ленточное основание считается наиболее подходящим способом скрепления металлической основы всей железобетонной конструкции. Этот вариант не только сохраняет линейную и пространственную форму каркаса, но и дает возможность балансировать конструкции для принятия оптимального положения под воздействием создающихся нагрузок.

• Правила армирования ленточного фундамента
• Способы и схемы вязки арматурного каркаса
• Схемы вязки проволоки
• Пошаговая инструкция по укладке и вязке арматуры
• Другие способы соединения арматуры
• Вязка композитной арматуры

Правильная вязка арматуры для ленточного фундамента не дает возможности соединенным элементам перемещаться относительно друг друга.

Правила армирования ленточного фундамента

Для большей прочности и надежности основания под домом необходимо соблюдение правил создания армирующего каркаса:

Правила для создания армирующего каркаса

• Использовать нужно только качественную прочную арматуру.
• Не следует использовать для армирования гладкие прутья, так как в этом случае снижается сцепление металла и бетонного раствора, а соответственно прочность всего фундамента.
• Продольное соединение рекомендуется выполнять способом внахлест.

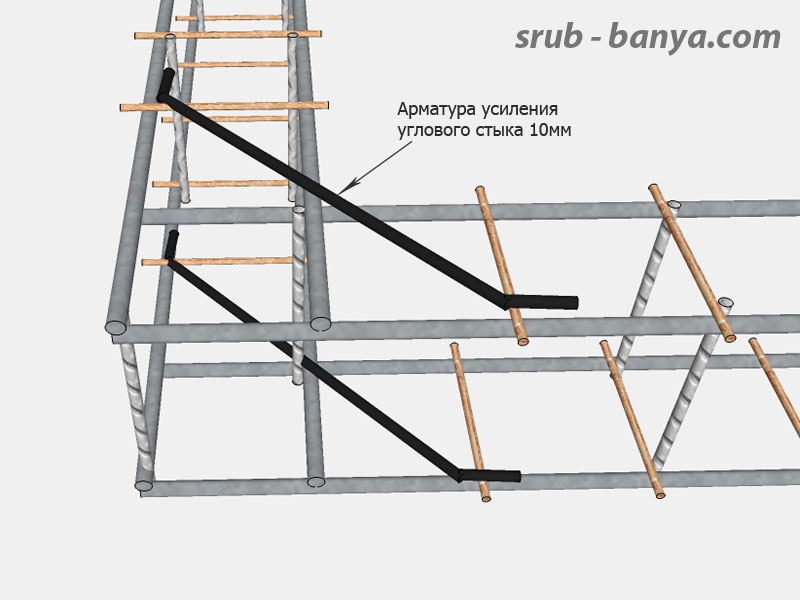

• Вязка арматуры в углах каркаса и в местах его пересечения должна иметь особую прочность.

к оглавлению ↑

Способы и схемы вязки арматурного каркаса

Чаще всего арматурный каркас представляет собой объемную коробчатую конструкцию из горизонтальных и вертикальных прутов. Существует несколько способов создания металлического скелета:

• Из прутьев создаются четыре решетки, которые соединяются между собой, формируя грани прямоугольного короба.
• Из арматуры делают прямоугольники с закругленными углами. Затем выполняется соединение прямоугольных колец по сторонам с помощью длинных прутьев.
• Самым прочным и дорогостоящим способом считается создание каркаса в виде кристаллической решетки, имеющей прямоугольную форму. В принципе этот вариант повторяет предыдущие способы, но отличается большим внутренним усилением.

к оглавлению ↑

Схемы вязки проволоки

А теперь ответим на вопрос: как же все-таки правильно вязать арматуру для ленточного фундамента? Соединять прутья арматуры с помощью вязальной проволоки можно по нескольким схемам:

Правила вязки проволки

• Глухим узлом.
• Крестовым узлом.
• Двухрядным узлом.
• Вязкой узлов из проволоки в углах.
• Вязкой в пучке без подтягивания.

В любом случае для работы понадобится специальное приспособление для вязки. В специализированных строительных магазинах можно приобрести вязальный пистолет для арматуры. Более простым приспособлением является вязальный крючок. В крайнем случае, можно использовать обыкновенные пассатижи. Классический вариант вязки арматуры с помощью проволоки подразумевает выполнение следующих действий:

• Отрезают проволоку длиной около 30 см и складывают ее пополам.
• В левую руку берут проволоку, а в правую – приспособление для вязки.
• Проволоку подводят под соединение арматурных прутьев и вставляют крючок в проволочную петлю.
• Прутья огибают проволокой и кладут на крючок ее концы.
• Вязальное приспособление поворачивают в направлении движения часовой стрелки так, чтобы концы проволоки были замотаны вместе.
• В процессе вязки главное не перетянуть проволоку, чтобы избежать ее разрыва. По советам опытных мастеров достаточно сделать три оборота крючка.
• Крючок вытаскивают из петли – соединение завершено.

Весь процесс вязки очень трудоемкий и долгий, так как для армирования ленточных фундаментов требуются объемные каркасы достаточно больших размеров.

к оглавлению ↑

Пошаговая инструкция по укладке и вязке арматуры

Вязать арматурный каркас и укладывать его на место одному человеку достаточно сложно и неудобно. Лучше всего выполнять работу командой из двух или трех человек.

Наиболее простым и удобным способом считается вязка арматуры на земле с последующей укладкой готовых элементов каркаса в траншею.

Создавать металлический скелет нужно в определенной последовательности:

1. Готовят прутья арматуры. Для этого необходимо разрезать длинные прутья на нужную длину.
2. На ровной площадке укладывают два длинных прута и выравнивают их торцы.
3. Отступив от края прутьев около 20 см, одним из способов привязывают с двух сторон горизонтальные распорки.
4. Выдерживая расстояние от 20 до 40 см, привязывают аналогичные распорки по всей длине. В результате получился один элемент каркаса.
5. Чтобы получить вторую часть, необходимо повторить действия.
6. Далее нужно скрепить вместе обе части. Для этого по краям конструкций привязывают по две горизонтальные распорки.
7. Теперь аналогичным образом связывают каркас по всей длине.
8. На дно траншеи устанавливают подкладки, имеющие высоту около 5 см. На этих подкладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливают подпорки, которые будут удерживать сетку в нужном положении.
9. Далее измеряют не провязанные углы и стыки и отрезают соответствующие куски арматуры. Этими отрезками собранные на земле сетки будут связываться в единую конструкцию.
10. Вязку арматуры выполняют методом внахлест. Вначале связывают нижние повороты, после переходят к вертикальным стойкам, а в последнюю очередь выполняют вязку верхних поворотов.

к оглавлению ↑

Другие способы соединения арматуры

Вязка арматуры считается самым надежным способом соединения прутков арматуры при создании каркаса для ленточного фундамента. Однако существуют и другие варианты монтажа металлического скелета:

• При помощи сварочного оборудования. Имея в арсенале сварочный аппарат и некоторые навыки по работе с ним, можно быстрее и проще создать каркас для фундамента из металлических прутьев. Но в этом случае стоит учитывать особенности такого соединения арматуры. Во-первых, сварка способствует утончению металла, делая его более хрупким. Во-вторых, сваренный каркас будет надежным лишь в том случае, когда правильно подобран металл и электроды, а также соблюдены все нормы и правила.
• Соединение внахлест. Этот способ предполагает не поперечное, а продольное соединение прутьев. При этом отдельные концы арматуры имеют выпуск не меньше 15 см для последующей обмотки проволокой.
• С помощью пластиковых ленточных хомутов. Такой способ может использоваться при строительстве фундамента под небольшие конструкции. Соединение пластиковыми хомутами делает процесс вязки несколько проще. Однако стоит помнить, что такой каркас менее устойчив к нагрузкам, а под воздействием низкой температуры пластик может лопнуть.
• С помощью зажимов или скоб, выполненных из пластика или стали.

к оглавлению ↑

Вязка композитной арматуры

Одним из видов композитной арматуры являются стеклопластиковые элементы, которые в последнее время пользуются большой популярностью при возведении фундаментов. Объясняется это наличием некоторых преимуществ:

• Более низкая цена.
• Небольшой вес.
• Не поражается коррозией.
• Высокие прочностные характеристики.

Соединение стеклопластиковой арматуры выполняют по тем же правилам, что и металлические прутья. Но следует выбирать способы, исключающие сгибание прутьев, так как стеклопластик при сгибе легко сломать.

Вязать современный армирующий материал можно традиционной вязальной проволокой. Однако наиболее эффективным считается использование специальных зажимов, для изготовления которых используется литой полиэтилен.

Вязка арматуры под ленточный фундамент – процесс не сложный, однако он требует внимательного отношения к каждому элементу. От правильной вязки арматурного каркаса зависит прочность и надежность основания и будущего строения в целом.

в бетонном фундаменте | Реокрит | Цены на бетон | Поставщики бетона и стали

Арматура или арматурные стержни чрезвычайно необходимы для структурной устойчивости любого строительного проекта, поскольку они обеспечивают устойчивость здания к растрескиванию и прочность. Однако бетону не хватает прочности на растяжение, и он может легко треснуть. Наличие арматуры усиливает бетон и помогает удерживать его в сжатом состоянии. Арматурная сетка Brisbane встречается во множестве конструкций.

Арматурные стержни должны быть помещены в бетон глубиной не менее пяти-шести дюймов. Они должны располагаться либо по центру, либо немного выше центра плиты. Вот почему толщина и качество бетонной плиты имеют значение. Стальная арматура также должна быть размещена в правильном месте для максимального структурного преимущества. Размещение его в неправильном месте может привести к серьезным структурным разрушениям.

О чем следует помнить при размещении арматурных стяжек

Прежде всего, арматурные стержни должны быть правильно связаны в сетчатую структуру, прежде чем размещать ее на бетоне. Есть несколько важных моментов, которые необходимо помнить при вязке арматурных стержней.

• Арматурный каркас должен быть правильно размещен на плите, не слишком высоко и не слишком низко. Если он будет установлен неправильно, то несущая способность сильно пострадает, и в конструкции могут появиться трещины.
• Профессиональные строители знают основные правила размещения арматурной стяжки. Они никогда не будут заливать предварительно смешанный бетон в Брисбене поверх арматурной конструкции или размещать арматурную конструкцию на свежем бетоне.
• Арматура должна быть усилена стальной проволокой в ​​основных точках. Это помогает поддерживать баланс и прочность независимо от веса металла в конструкции.
• Профессиональные строители всегда будут использовать металлическую проволоку для укрепления стержней, а не альтернативы более низкого качества.
• Арматура должна быть надежно закреплена, чтобы избежать смещения. Проволока для стального стержня в Brisbane должна быть закреплена в правильных точках. Они должны быть завернуты в четырехфунтовые бухты. В идеале следует использовать отожженную проволоку калибра 16 или более. В случае более толстой арматурной проволоки можно даже использовать калибр 14 для удержания арматуры в нужном положении.
• Если вы используете арматуру, покрытую эпоксидной смолой, то также можно использовать пластиковые стяжки из ПВХ. Некоторые строители используют завязки Snap-on, которые можно соединить руками. Этот способ менее затратный и довольно простой.
• В идеале каждое пересечение арматурного стержня должно быть закреплено для максимальной поддержки. Стяжки на самом деле не делают конструкцию прочной. Они предотвращают смещение арматурных стержней при заливке бетона.
• Проволока-стяжка должна располагаться на нужной глубине от поверхности, чтобы арматура не ржавела. Это также предотвращает разрушение бетона.

Заключение:

Расположение арматурных стяжек становится важным, когда инструкции и чертежи конструкции не соблюдаются до последней буквы. Если строитель является настоящим профессионалом и следует указанному количеству стержней в проекте, то не о чем беспокоиться о расположении стержней. И, конечно же, специализированный строитель закупит нужное количество качественных стержней и поставщиков стали Brisbane для достижения наилучших результатов.

Что такое поперечная балка | Детали соединительной балки | Преимущества использования анкерной балки | Усиление стяжной балки

Важный момент

Балка, которая соединяет две или более колонны или стропила в крыше или ферме крыши или на любой высоте над уровнем пола .

Анкерные балки в основном предусмотрены на ферма крыши и уровень пола и цоколь . Они не могут нести вертикальные нагрузки, такие как стены и т. д.

Анкерные балки иногда работают как ленточные балки , чтобы воспринимать все напряжения из-за эксцентриситета колонны на фундаменте . Анкерные балки используются в качестве фиксирующих элементов для уменьшения неподдерживаемой длины колонны .

Анкерные балки также могут использоваться для поддержки стен или любых других перегородок между ними. Анкерные балки также используются в качестве связующего элемента для защиты дифференциальная осадка между фундаментами в зависимости от слоев.

Также прочитайте: Что такое кирпичная летучая мышь Коба | Процедура гидроизоляции кирпича Bat Coba | Преимущества и недостатки гидроизоляции Brick Bat Coba

Детали анкерных балок

Когда высота крыши превышает нормальную высоту конструкции, предоставляются эти типа балок  .

Они действуют как прерыватель длины в колоннах . Анкерная балка соединяет две или более колонн, чтобы уменьшить их эффективную длину и уменьшить их коэффициент гибкости.

Преимущества использования анкерных балок

• Эти балки не передают никаких нагрузок на пол и действуют как разрушителя длины для колонн , где пол необычно высок.
• Несут осевое сжатие .
• Передают нагрузку стропила на колонну.
• Они предотвращают сильное напряжение стройных продольные стойки от выпучивания наружу .
• Соединяют фундаменты колонн или свайные зажимы .
• Они удерживают продольные стержни в положении во время укладки бетона.
• Они удерживают фундаментов на своих позициях во время сейсмических событий .
• Они служат в качестве балок класса с по для перераспределения вертикальных нагрузок через момент и сдвиг в случае дифференциальный расчет .
• Они служат в качестве ленточных фундаментов для поддержки внутренних или наружных стен.
• Они служат в качестве балок класса над свайным фундаментом для соединения оголовков свай и поддержки вышележащей конструкции.

Также прочтите; Формулы графика изгиба стержней согласно IS:2502-1963 | Удельный вес стальных стержней

График изгиба стержней для поперечных балок

• Целью графика гибки стержней является определение количества арматуры, необходимой для здания.
График изгиба стержней
• для фундаментов жизненно важен для сбора знаний по r об усилении анкерной/ленточной балки в подконструкции.
• Анкерная балка — это балка, которая соединяет две опоры в подконструкции . Если две опоры остаются на одной и той же линии , необходимо установить анкерную балку.
• Ременная балка или наклонная балка имеет сходство с анкерной балкой, но соединяет две опоры под определенным углом. Ленточная балка ставится, если на разных уровнях остаются две опоры .
• Анкерная балка / Ленточная балка особенно расположена среди оголовков свай и неглубоких фундаментов . Их основная цель — заставить все мелкозаглубленные фундаменты или оголовки свай получить примерно одинаковые осадки .
• Горизонтальные перекладины, соединяющие одну опору с другой, относятся к 9Основные стержни 0003 и вертикальные стержни известны как стремена. Хомуты облегчают обрамление основных стержней в точном положении .

Также прочтите: Калькулятор кирпичной кладки | Калькулятор кирпичной кладки | Размер кирпича | Расчет кирпичной кладки

Армирование анкерной балки

Следующие пункты следует помнить для реализации армирования в анкерных балках:-

• Основные стержни (верхний стержень, нижний стержень, боковой брус) прикреплены к центр одной опоры к центру другой опоры.
• Хомуты предусмотрены от одной поверхности фундамента до другой передней части фундамента .

Правильное использование стяжек колонн для создания идеальной конструкции

• Сначала выпрямление стержней, необходимых для изготовления связей. Минимальная длина стяжных стержней не должна быть менее 10 мм.
• На основании размеров, указанных на чертеже, стержни следует отрезать с надлежащей опорой и осторожно согнуть; в противном случае он получает убытки.
• Для соблюдения надлежащих спецификаций, а также расстояния между стяжками мы должны следовать указаниям инженеров-проектировщиков и соблюдать коды BNBC, ACI и ASTM.

Также прочтите: Что такое сантехника | Системы сантехники | Разница между одной трубой, двумя трубами, одинарной трубой и одинарной трубой с частичной вентиляцией | Как выбрать водопроводную систему.

  Чтобы выдержать землетрясение, для галстуков должны быть соблюдены следующие детали:-

• Крючки для галстуков должны быть согнуты, сохраняя углы 135° . Головная часть стяжек должна быть расширена до 6 дБ. Для стержня 10 мм это должно быть 3 дюйма.
• Детализация землетрясений также важна для связей , расположенных в средней части.
• Перед установкой стяжек в стержнях колонн мы необходимо правильно очистить первичные стержни.
• После этого, исходя из конструкции и шага связей, в стержнях колонн предусматривают необходимое количество связей . За это время крючки стяжек должны быть согнуты и размещены соответствующим образом.
• После установки всех стяжек плотно скрепите их с первичными стержнями колонн проволокой ГИ . Нужно следить, чтобы стяжки не смещались после закрепления проволоками .
• Для детализации землетрясений поместите связи также в стыки балок и колонн . Требуется достаточное количество связей в местах соединения балок и колонн.

Также прочтите: Как рассчитать длину обрезки хомутов в балке и колонне балка используется для связи двух столбиков для сопротивления двух движения по вертикали и горизонтали.

Анкерные балки могут быть на любом уровне. Если они находятся на уровне цоколя, они называются балками цоколя, где они также помогают в сохранении внутренней части дома, а также служат опорой для стен.

Конструкция анкерной балки будет определяться величиной дифференциальной осадки фундамента, выбранного для данной работы.

Если дельта дифференциальный расчет , то она распределяет этот момент между участниками соединение балки с колонной в зависимости от их жесткости на изгиб.

Это способ выравнивания поперечной балки. Дифференциальная осадка для анкерной балки – это хорошая конструкция.

Также прочтите: что такое кирпичи из летучей золы? | Преимущества и недостатки кирпичей летучей золы » вики полезно Стоимость кирпичей из летучей золы | Как сделать кирпичи зольной пыли » вики полезно Прочность на сжатие кирпичей летучей золы

Почему используется бетонная анкерная балка?

• Колонны стального каркаса опираются на распорный фундамент с помощью стяжки балка между колоннами .
• Чтобы противостоять вертикальной и горизонтальной реакции от рамы при проектировании анкерной балки, необходимо учитывать, что она имеет обычную бетонную балку с осевой нагрузкой.
• Эта осевая нагрузка действует как сжатие или растяжение, поэтому для осевого сжатия она похожа на осевую колонну  емкость . Для осевого натяжения требуется . Также следует проверить зону стали.
• Это элемент растяжения, а не сжатия, поэтому единственная функция бетона — защита стали .
• После проверки арматуры на прочность, удостоверившись, что у вас есть достаточный нахлест в требуемых соединениях, величина деформации в связи и ее влияние на характеристики   рамы.
• Анкеры не нужно заливать бетоном, но их необходимо защищать. Бетон, всегда предпочтительнее использовать муфты, а не стержни внахлестку.

Два дополнительных замечания

• Анкерная балка ограничит поперечное смещение фундаментов из-за любой сейсмической активности или движения земляного полотна.
• Если балка продлевается на другие соседние опоры, она может стать балкой уклона, где при необходимости она может воспринимать дополнительную собственную нагрузку, чтобы противостоять опрокидыванию от закрепленной рамы.

Также прочитайте: Что такое сантехнический узел | Типы сантехнических соединений | Различные типы соединений труб и их применение

#1.

Детали армирования стяжных балок

• Железобетон (ЖБ) широко используется в строительстве во всем мире. Колонны передают нагрузку от балок и плит на фундамент. Колонны опорные высокие   сжимающие силы в мегаструктурах, таких как длиннопролетные конструкции и высокие здания .
• Колонны могут быть повреждены из-за перегрузок и стихийных бедствий, таких как землетрясения и пожары, из-за ограниченной прочности и пластичности бетона.
• Выход из строя одной или нескольких колонн может привести к обрушению конструкции.
• Для железобетонных колонн необходимы как продольная, так и боковая арматура. В то время как бетонное ядро ​​подвергается радиальное сжатие в горизонтальном направлении, ограничивающий объем подвергается растяжению.
• Однако большое или близкое расстояние между анкерами приводит к недостаточному ограничению бетонного ядра.
• В то время как низкое объемное соотношение шпал уменьшает удержание бетонного ядра, высокое объемное соотношение шпал нарушает сплошность бетона. Это создает слабую плоскость между ядром и бетонным покрытием, а также создает проблемы при строительстве из-за перегруженности каркаса колонны арматурой.
• Недостаток удержания, обеспечиваемый стяжками, был причиной использования таких материалов, как Расширенный Металлическая сетка (EMM), Сварная проволочная сетка (WMM) и Фиброволокно Армированный полимер (FRP) для ограничения бетона основной.

#2. Количество арматуры в анкерной балке (расчет)

• Рассчитайте общую длину анкерной балки.
• Рассчитайте общую стационарную и динамическую нагрузку в соответствии с данным чертежом сечения.
• В зависимости от нагрузки рассчитайте максимальный изгибающий момент и поперечную силу, действующие на балку.
• Вес 1 м стали = d ² /162 (где d — диаметр ) кг . Из этой формулы можно рассчитать, сколько веса необходимого армирования можно рассчитать в соответствии с требуемой площадью.

Также прочтите: разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.

Краткое примечание

Что такое поперечная балка

Балка  , которая соединяет две или более колонн/стропил в крыше/ферменной ферме или на любой высоте над уровнем пола, называется  анкерной балкой . Анкерные балки в основном устанавливаются в фермах крыши и на уровне цоколя.

Стяжки в колонне

В железобетонных конструкциях стяжки используются в колоннах . Для удержания продольных стержней в формах во время укладки бетона.

Для предотвращения прогиба наружу тонких продольных стержней, подвергающихся высоким нагрузкам, из-за разрыва тонкого бетонного покрытия.

Конструкция анкерной балки

В каркасном здании цоколь Балочные связи  все колонны конструкции для уменьшения коэффициента гибкости колонн. Арматура используется по конструкции конструкции .

Также может быть неармированным. Его высота может варьироваться. Его высота должна быть выбрана в соответствии с конструктивными требованиями.

Назначение поперечных балок.

• Анкерная балка  используется для осевого сжатия.
• Для уменьшения эффективной длины колонны.
• Они предотвращают коробление колонны.
• Анкерные балки уменьшают коэффициент гибкости.

Для чего используются бетонные анкерные балки

анкерные балки  – это  балки  , функция которых состоит не в том, чтобы нести нагрузку плиты, а в том, чтобы действовать как элемент жесткости колонн и тем самым уменьшать эффект длинной колонны.

Иногда он также действует как влагонепроницаемый слой на уровне цоколя и как разделитель для вентиляторов и дверей при размещении на уровне перемычки.
