Как правильно связать плиту перекрытия: Армирование монолитного перекрытия. Правила и технология Опалубка статьи. Полезная информация

Плиты перекрытия ПК. Как правильно выбирать и раскладывать?

При строительстве любого дома, встаёт вопрос выбора материала перекрытия. Чаще всего выбирают деревянные или железобетонные. Что касается последних, то такие перекрытия намного прочнее, долговечнее и, что немаловажно, монтируются в короткие сроки. Если Вы остановили свой выбор на жлезобетонных перекрытиях, то следует немного разобраться в этой теме. Прежде всего, следует иметь ввиду, что существует два основных типа перекрытия: монолитное и плитное, с использованием плиты перекрытия ПК и ПБ.

Виды железобетонных перекрытий

Монолитное перекрытие потребует большего количества времени. Это связано с технологическим процессом: сначала необходимо подготовить опалубку, затем связать арматуру и только потом залить бетон. Но и, естественно, выждать некоторое время, чтобы бетон затвердел.
Перекрытие плитами происходит намного быстрее. Заранее, ещё на стадии проектирования, в эскизе, плиты необходимо разложить. Тем самым, рассчитать количество и соответствующий размер плит. Далее, Вы заказываете материал на заводе. Желательно, сразу после доставки разложить плиты. Для этого нанимаете грамотных рабочих (которые выполнят свою работу с учётом всех строительных норм) и спецтехнику. Раскладка происходит, буквально, за считанные часы.

Марки плит перекрытия

Чтобы грамотно подобрать железобетонные перекрытия следует немного подробнее о них узнать. Плиты перекрытия имеют две основные стандартные марки, принципиально отличающиеся технологией изготовления (не считая ПНО, это, так называемые, облегчённые плиты, они более тонкие и редко применяются в частном домостроении):

  1. ПК — плиты круглопустотные. Изготавливаются на производстве, в опалубку специальной формы, соответствующей длине готовой плиты, на связанную арматуру заливается бетон.
  2. ПБ — плиты безопалубочного изготовления. Используется немного другая технология производства. На всю территорию огромного цеха натягиваются канаты (арматура), заливается бетон. И потом нарезаются плиты соответствующего размера.

Заводская маркировка

Чтобы не ошибиться при заказе на заводе плит перекрытия, нужно уметь расшифровывать маркировку. Технологию изготовления, размеры, характеристики плиты перекрытия можно выяснить по её маркировке. Как известно, плита имеет длину и ширину. Стандартная длина плит от двух до девяти метров, выпускается с шагом 100 мм. Ширина плит перекрытия нормируется и бывает 1,2 м или 1,5 м. Иногда выпускаются плиты шириной 1 метр. Можно также заказать плиты ненормированной ширины, на своё усмотрение. Однако, изготовление нестандартных плит по индивидуальному заказу, естественно, будет стоить намного дороже.

Есть ещё один важный показатель, который входит в маркировку. Это нагрузка, которую в состоянии выдержать данная плита перекрытия. К примеру, расшифруем маркировку 1ПК 46-15-8

  • 1ПК или 2ПК — цифры перед буквами ПК (плита круглопустотная, изготовленная по технологии опалубочного формования). Кстати, такие полые отверстия не только облегчают железобетонную конструкцию, но и позволяют улучшить тепловые и шумоизоляционные свойства будущего строения.
  • 46 -длина плиты, 46 дм или 4,6 м
  • 15 — ширина плиты, 15 дм или 1,5 м
  • 8 — нагрузка, предельно-допустимая, 8 кПа или 800 кг/кв. м

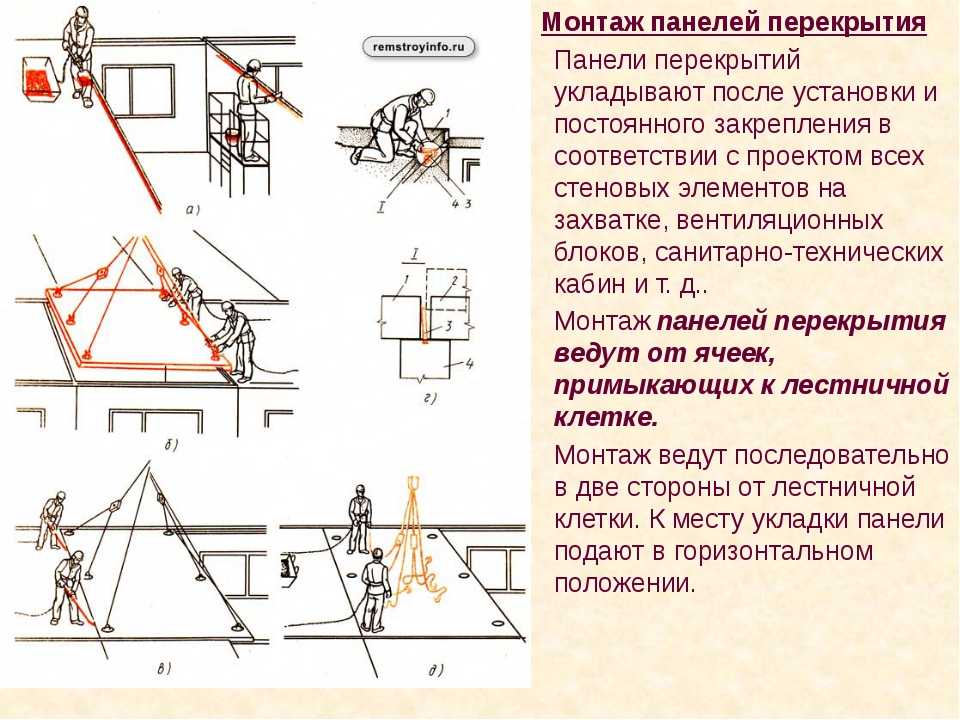

Как правильно разложить плиты перекрытия ПК?

Предположим, что Вы уже определились с маркой плиты прекрытия ПК. Заказали на заводе железобетонных изделий подходящие под Ваш проект плиты, соответствующего размера. Осталось грамотно разложить доставленные материалы. Чтобы не допустить ошибок при раскладке, упомянем некоторые стандарты строительных норм.

Положить плиту на всю толщину стены считается грубой ошибкой!

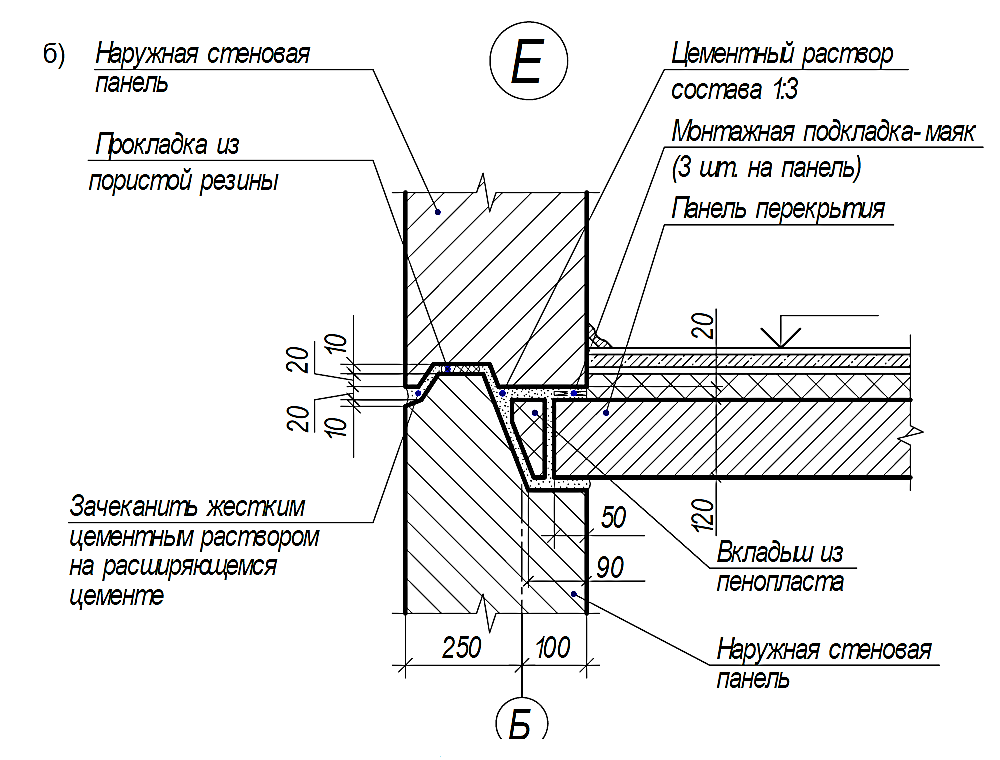

Стандартные размеры опирания пустотных плит:

  • на кирпичную стену: 110-120 мм
  • на бетон и металл: 90-120 мм
  • на блоки: не менее 150 мм, но не более 250 м

Максимальное опирание плиты по боковой стороне (боковое опирание): 50 мм и Важно! только в нижней части плиты, где расположена арматура. Важно! Опирать плиты допускается только по двум сторонам! Если опереть плиту на три стены, то в центре плита может треснуть. Так ка плита, это балка и нагрузка арматуры рассчитана на опирание по двум сторонам.

Выбираем: дёшево или качеcтвенно?

Выбирая стройматериалы, в частности, железобетонные изделия, можно, конечно, сэкономить пару тысяч, приобретая плиты перекрытия у кустарного производителя. Но следует понимать, что только заводское производство гарантирует соблюдение технологического процесса. Начиная от качественного бетона, ведь бетоноведение, это целая наука, с соблюдением пропорций, технологии заливки и сушки (а на больших производствах ещё и отпаривания). Важную роль играет также металл, из которого выполнена внутренняя арматурная связка плиты перекрытия. Марка стали должна соответствовать определённым характеристикам, чтобы выдерживать заявленную нагрузку. Из этого следует, что только грамотный специалист-технолог на крупном, проверенном времени, заводе может проконтролитровать всю технологическую цепочку, соблюдая все стандарты. Поэтому, если Вы хотите получить отличный материал, изготовленный по ГОСТу, с ровной поверхностью, из качественного бетона, выбирайте плиты перекрытия, выполненные в заводских условиях на современном оборудовании. Это позволит Вам избежать дополнительных вложений при дальнейшем строительстве Вашего дома. И помните: Скупой платит дважды!

Делаем плита перекрытия своими руками, применение, по этапные работы, технология создания

При строительстве зданий из двух и более этажей, неотъемлемой частью проводимых работ является монтаж плит перекрытия. Чаще всего, конечно же используются плиты перекрытия пк, изготовленные в заводских условиях, которые после заливки армпояса опираются на него. Однако в отдельных случаях предпочтение все же приходится отдавать выполнению всех работ своими руками.

Содержание

  • 1 Когда используются перекрытия, изготовленные своими руками
  • 2 Преимущество работы своими руками
  • 3 Установка опалубки
    • 3.1 Готовим поверхность для заливки
  • 4 Применяем армирование
    • 4. 1 Советы от эксперта строителя
  • 5 Заливка бетоном
    • 5.1 Особенности при работе
    • 5.2 Процесс застывания бетона

Когда используются перекрытия, изготовленные своими руками

Существуют случаи, когда невозможно использовать готовые заводские плиты. Например, если постройка имеет нестандартные размеры или форму и резка плит перекрытия не поможет полностью покрыть всю необходимую площадь. Тогда единственным вариантом останется заливка своими руками.

Если из-за ограниченных размеров стройплощадки или сложностей с тем, чтобы подъехать к ней, использование подъемного крана является нереальным — тогда также можно плиту перекрытия залить собственноручно.

Преимущество работы своими руками

Хотя выполнение подобных работ является трудоемким процессом, тем не менее, оно обладает рядом преимуществ, благодаря которым, даже имея возможность использовать заводские плиты. Некоторые все же предпочитают делать плиту перекрытия своими руками.

Преимущества изготовления своими руками:

  • Монолитная структура перекрытия, отсутствие швов, стыков. Благодаря этому нагрузка равномерно распределяется на всю плиту, стены здания, а также фундамент.
  • Возможность нестандартной планировки дома. Заливка плит самостоятельно позволяет не подгонять размеры дома и планировку под габариты заводских изделий.
  • Отсутствие необходимости в использовании тяжелой техники.
  • Возможность существенно сократить расходы выполняя большинство работ собственноручно.
  • Отпадает необходимость в заливке армопояса, в случае же использования заводского железобетона, нужен пояс под плиты перекрытия.

Далее в статье пошагово рассматривается, как правильно выполняется заливка плиты перекрытия своими руками.

Установка опалубки

Есть два варианта сооружения горизонтальной опалубки: аренда пластиковой или металлической опалубки, а также выполнение работ по монтажу опалубки под плиту самостоятельно.

Готовим поверхность для заливки

После сооружения каркаса необходимо подготовить поверхность для заливки. Для этого на каркас укладываются доски или фанера (первый вариант дешевле, но благодаря второму можно достичь ровной поверхности потолка нижнего этажа). Эти доски должны вплотную примыкать к стене, чтобы не было щелей. После этого необходимо с помощью опорных стоек выровнять поверхность по уровню так, чтобы верх опалубки точно совпадал с краем выложенной из кирпича или пеноблока стены.

Таким образом, опалубка готова и дальше можно приступать к дальнейшим этапам подготовки плиты к заливке бетоном.

Применяем армирование

Если для перекрытия используются заводские изделия, то обустройство армопояса является обязательным для зданий из блоков. Причиной этому является тот факт, что под весом плит из-за неравномерной усадки здания в будущем могут пойти серьезные трещины в стенах. Армированный пояс в этом случае обеспечит то, что вся масса плит будет равномерно распределена на стены строения. Устройство армопояса похоже на ленточный фундамент, опорой которому служат стены здания.

Однако если залить плиту перекрытия, то полученный монолит будет равномерно распределять нагрузку на стены и защитит от образования трещин. Поэтому необходимость сооружения армопояса при выполнении работ своими руками отпадает.

Как армировать монолитные перекрытия? Для этого необходимо использовать стальную арматуру диаметром 10-14 мм. Для надежности армируют бетон двумя сетками: одна располагается внизу заливаемой платформы, другая — вверху. Арматурный каркас должен быть с шириной ячейки либо 15, либо 20 см. Для небольших построек сетки с ячейкой 20*20 см будет вполне достаточно.

Советы от эксперта строителя

Если длины прутьев арматуры недостаточно для того, чтобы полностью охватить все расстояние перекрытия, то прутья следует располагать внахлест на 40 см.

Также желательно, чтобы каждый следующий ряд имел стык арматуры в другом конце перекрытия. После укладки всей арматуры ее нужно связать с помощью вязальной проволоки.

Сетка должна заходить на стены здания как минимум на 15 см (если стены кирпичные) или на 25 см (для стен из газобетона). Так как при заливке плиты самостоятельно армопояса не предусмотрено, очень важно, чтобы арматура заходила на стены. Нижнюю сетку необходимо поднять на 2-2,5 см над нижним уровнем перекрытия. Верхняя сетка располагается на таком же расстоянии от верха заливаемой платформы.

Во время подготовки площадки к заливке бетоном, важно не забыть о полостях для прокладки проводки и коммуникаций.

По завершению работ с армированием плиты следует бетонирование перекрытия.

Заливка бетоном

Для бетонирования плиты лучше всего использовать бетон, заказанный на заводе. Это поможет сэкономить время и силы, а также обеспечит однородность переегородки и повысит показатели прочности. Если перекрытие заливается достаточно быстро и равномерно, а достигается это с помощью бетононасоса, раствор не начинает рано застывать и благодаря этому перекрытие по праву можно будет назвать монолитным.

Также для уплотнения бетона нужно использовать глубинный вибратор. Его необходимо применять до тех пор, пока бетон не перестанет оседать и выделение пузырьков воздуха не прекратиться.

Для того, чтобы полностью заполнить все щели перед наполнением перекрытия бетоном залейте сначала проливку. Она выполняется тонким и немного жидковатым слоем. Когда этот слой утрамбуется и равномерно распределится, можно приступать к заливке основного слоя.

Особенности при работе

Некоторые советуют не заливать до края сантиметра 2, а потом через несколько дней, когда бетон схватиться, с помощью маяков заполнить оставшееся пространство жидким раствором. Это позволит добиться ровности и гладкости межэтажного перекрытия. Для этих целей также можно использовать самовыравниваемые полы.

Если плита перекрытия своими руками изготавливается зимой, то бетон должен содержать противоморозные добавки. Однако стоит помнить, что они оказывают влияние на время набирания прочности бетоном. Поэтому однозначно наилучшим временем для самостоятельной заливки плиты перекрытия является теплое время года.

Процесс застывания бетона

После того, как перекрытие залито бетонным раствором, нельзя сказать, что все работы закончены и можно просто ждать, когда плита наберет свою прочность. Процесс застывания раствора неразрывно связан с испарением влаги, а это приводит к появлению трещин в бетоне. Ввиду этого, в первое время после заливки, нужно регулярно поливать водой. Лучше всего использовать в этом случае шланг с водой, ведь поднимать ведро за ведром на высоту второго этажа дело неблагодарное.

Если бетон сохнет в знойную погоду, поливания водой будет недостаточно, нужно накрыть плиту полиэтиленом.

После того, как бетон застыл нужно снять всю опалубку. О том, чтобы этот процесс не был столь трудным, следует позаботиться еще на этапе монтажа конструкции. Если все доски были покрыты полиэтиленом, их можно использовать в дальнейшем.

Как видно, при желании плиты перекрытия можно сделать своими руками. И хотя этот процесс трудоемкий и длительный, но полученная прочность плиты стоит этих усилий.

Integrated Publishing — ваш источник военных спецификаций и образовательных публикаций

Администрация — Навыки, процедуры, обязанности и т. д. военного персонала

Продвижение — Военный карьерный рост книги и т. д.

Аэрограф/метеорология — Метеорология основы, физика атмосферы, атмосферные явления и др.
Руководства по аэрографии и метеорологии военно-морского флота

Автомобилестроение/Механика — Руководства по техническому обслуживанию автомобилей, механика дизельных и бензиновых двигателей, руководства по автомобильным деталям, руководства по деталям дизельных двигателей, руководства по деталям бензиновых двигателей и т.

д.
Автомобильные аксессуары | Перевозчик, персонал | Дизельные генераторы | Механика двигателя | Фильтры | Пожарные машины и оборудование | Топливные насосы и хранение | Газотурбинные генераторы | Генераторы | Обогреватели | HMMWV (Хаммер/Хаммер) | и т.д…

Авиация — Принципы полетов, авиастроение, авиационная техника, авиационные силовые установки, справочники по авиационным частям, справочники по авиационным частям и т. д.
Руководства по авиации ВМФ | Авиационные аксессуары | Общее техническое обслуживание авиации | Руководства по эксплуатации вертолетов AH-Apache | Руководства по эксплуатации вертолетов серии CH | Руководства по эксплуатации вертолетов Chinook | и т.д…

Боевой — Служебная винтовка, пистолет меткая стрельба, боевые маневры, органическое вспомогательное вооружение и т. д.
Химико-биологические, маски и оборудование | Одежда и индивидуальное снаряжение | Боевая инженерная машина | и т. д…

Строительство — Техническое администрирование, планирование, оценка, планирование, планирование проекта, бетон, кирпичная кладка, тяжелый строительство и др.
Руководства по строительству военно-морского флота | Совокупность | Асфальт | Битумный корпус распределителя | Мосты | Ведро, Раскладушка | Бульдозеры | Компрессоры | Обработчик контейнеров | дробилка | Самосвалы | Землеройные машины | Экскаваторы | и т. д…

Дайвинг — Руководства по водолазным работам и спасению различного снаряжения.

Чертежник — Основы, методы, составление проекций, эскизов и т. д.

Электроника — Руководства по обслуживанию электроники для базового ремонта и основ. Руководства по компьютерным компонентам, руководства по электронным компонентам, руководства по электрическим компонентам и т. д.
Кондиционер | Усилители | Антенны и мачты | Аудио | Батареи | Компьютерное оборудование | Электротехника (NEETS) (самая популярная) | техник по электронике | Электрооборудование | Электронное общее испытательное оборудование | Электронные счетчики | и т. д…

Машиностроение — Основы и методы черчения, составление проекций и эскизов, деревянное и легкокаркасное строительство и т. д.
Военно-морское машиностроение | Армейская программа исследований прибрежных бухт | и т. д…

Еда и кулинария — Руководства по рецептам и оборудованию для приготовления пищи.

Логистика — Логистические данные для миллионов различных деталей.

Математика — Арифметика, элементарная алгебра, предварительное исчисление, введение в вероятность и т. д.

Медицинские книги — Анатомия, физиология, пациент уход, оборудование для оказания первой помощи, фармация, токсикология и т. д.
Медицинские руководства военно-морского флота | Агентство регистрации токсичных веществ и заболеваний

Военные спецификации — Государственные спецификации MIL и другие сопутствующие материалы

Музыка — Мажор и минор масштабные действия, диатонические и недиатонические мелодии, паттерны такта, и т. д.

Основы ядра — Теории ядерной энергии, химия, физика и т.
Справочники Министерства энергетики США

Фотография и журналистика — Теория света, оптические принципы, светочувствительные материалы, фотофильтры, копирование редактирование, написание публикаций и т. д.
Руководства по фотографии и журналистике военно-морского флота | Руководство по армейской фотографии, печати и журналистике

Религия — Основные религии мира, функции поддержки богослужений, свадьбы в часовне и т. д.

Можно ли положить плитку прямо на бетонный пол?

Что нужно знать перед укладкой плитки на бетон

Несмотря на то, что укладка плитки непосредственно на бетон является обычной практикой, необходимо решить несколько вопросов, чтобы ваш проект выдержал испытание временем и выиграл не создавать проблем в будущем, которые можно было бы легко решить заранее. Двумя наиболее важными факторами являются влажность и сдвиг основы. Создание плоского эффектного кафельного пола не должно быть сложным, если вы планируете заранее и предпринимаете необходимые шаги.




Давайте более подробно рассмотрим влажность и сдвиги фундамента.

Влага может исходить от бетонной плиты и воздействовать на нижнюю сторону плитки, а также на клей, который вы используете. Есть простой способ проверить влажность. Начните с листа пластика размером 2 фута x 2 фута. Положите его на плиту в месте, на которое не попадают солнечные лучи. Надежно прикрепите его скотчем к бетонной плите, чтобы воздух не попал внутрь. Убедитесь, что во время этого теста вы поддерживаете постоянную температуру термостата. Через три-четыре дня проверьте, нет ли влаги на нижней стороне пластика. Если вы обнаружите влагу, вы не должны прикладывать плитку непосредственно к бетону, так как влага может повредить раствор, что приведет к ослаблению плитки. Вы должны обратиться за помощью к профессионалу, чтобы запечатать плиту, прежде чем двигаться вперед.

Если вы не обнаружите влаги, вторая проблема, которую вам нужно решить, это трещины в плите. Сдвиги фундамента могут негативно повлиять на вашу бетонную плиту. Укладка плитки непосредственно на плиту, имеющую даже незначительные трещины, может стать проблемой. Очень маленькие трещины размером 1/8 th дюйма могут быть заполнены высококачественным модифицированным раствором для тонкого отверждения. Хотя сейчас ваш пол может выглядеть относительно хорошо, со временем его состояние может измениться. Когда фундамент дома смещается, а у большинства из них со временем происходят незначительные сдвиги, в бетонной плите могут образовываться микротрещины, которые со временем могут увеличиваться. Керамогранит не может компенсировать эти сдвиги. Плитка не имеет способности сгибаться или растягиваться. По мере смещения бетона плитка будет сдвигаться вместе с ним. Что еще хуже, раствор, который используется для заполнения швов, также не обладает гибкостью и также трескается. Смещение, которое приводит к образованию трещин в бетонной плите, также приводит к образованию трещин в плитке и/или цементном растворе. К счастью, есть решение этой проблемы.



(вверху)  Разъединительная мембрана

Разъединительная мембрана

Вам нужно «отцепить» плитку от бетона. Разъединяющая мембрана, помещенная между плиткой и бетонной плитой, поможет предотвратить передачу сдвигов бетона на плитку над ней. Имя говорит само за себя; гибкая разделительная мембрана отделяет плитку от бетонного пола. Этот слой позволяет плитке оставаться неподвижной, даже если черный пол сдвигается. Эта разделительная мембрана изготовлена ​​из полиэтилена и не только предотвращает растрескивание плитки, но и действует как барьер для влаги. Это стоит потраченного времени и усилий, так как это предотвратит превращение вашей конкретной проблемы в проблему плитки.

Однако у этого решения есть свои ограничения. Если бетонный пол резко сдвигается и образуются большие трещины, мембрана может не иметь необходимого растяжения, чтобы отделить верхнюю поверхность настолько, чтобы предотвратить перенос трещины на раствор или плитку.

Подготовка бетона

Подготовка бетонной плиты к укладке плитки довольно проста, но каждый шаг рассчитан на то, чтобы в итоге вы получили ровный кафельный пол, который выглядит великолепно и выдержит испытание временем.

1 – Тщательно подмести пол. Каким бы чистым ни выглядел пол, тщательно подметите его, в том числе и в углах.

2 – Вымыть пол. Это удалит все, что не может удалить подметание, включая пятна и засохшие отложения. Используйте обезжиривающее очищающее средство и чистящую щетку, чтобы избавиться от маслянистых и жирных пятен. Не используйте химикаты на полу, но вы должны использовать немного локтя.

3 – Промыть теплой водой и высушить полотенцем (не сушить на воздухе). Дайте полу как минимум 24 часа, чтобы он полностью высох.

4 – Найдите трещины в полу и залатайте их; это включает волосяные трещины, которые могут расти. Используйте профессиональный продукт для ремонта бетона и шпатель. Обязательно разгладьте его, чтобы на полу не было неровностей или выступов. После высыхания поскребите поверхность, чтобы убедиться, что поверхность идеально ровная, иначе плитка может раскачиваться или трескаться в верхней точке. Следуйте указаниям на составе для времени высыхания.

5 – Используйте продукт для ремонта бетона, чтобы выровнять все углубления или углубления в полу. Используйте шпатель, чтобы убедиться, что поверхность ровная и на полу не осталось лишнего продукта для заделки. Всегда подождите от 12 до 24 часов, чтобы глубокие углубления высохли.

6 – Сметите всю оставшуюся пыль и остатки заплат, а затем нанесите герметик для бетона. Это поможет защитить от просачивания влаги с плиты на плитку и затирку. Равномерно нанесите и покройте углы. Дайте полностью высохнуть.

7 – Укладка разъединительной мембраны является необязательным этапом . Если вы решите, что разобщающий слой необходим, вы должны положить его поверх высохшего герметика. Убедитесь, что он уложен ровно и ровно.

Выбор правильной плитки

Теперь ваш бетонный пол готов к нанесению керамической или фарфоровой стяжки поверх него.
