Как правильно ставить стропила на крышу частного дома

Главная » Разное » Как правильно ставить стропила на крышу частного дома

Установка стропил: пошаговая инструкция | Строительный портал

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание
  1. Стропильная система: правила расчета и разработки
  2. Элементы стропильной конструкции
  3. Материалы для изготовления стропил
  4. Выбор стропильной системы: висячие и навесные конструкции
  5. Особенности обустройства стропил на разных крышах
  6. Двухскатная крыша: установка стропил своими руками
  7. Общие рекомендации по монтажу стропильной системы
Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

  1. Угол наклона крыши:
    • 2,5-10% — плоская кровля;
    • более 10% — скатная кровля.
  2. Нагрузки на крышу:
    • постоянные – общий вес всех элементов «кровельного пирога»;
    • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

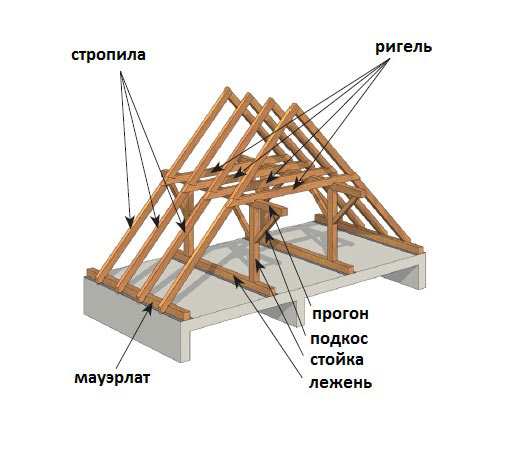

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

  1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
  2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
  3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
  4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
  5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т. д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

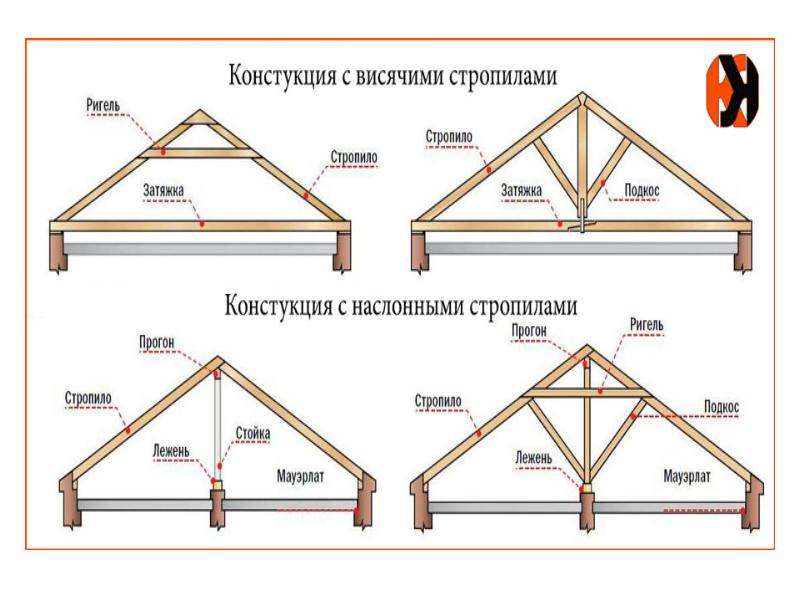

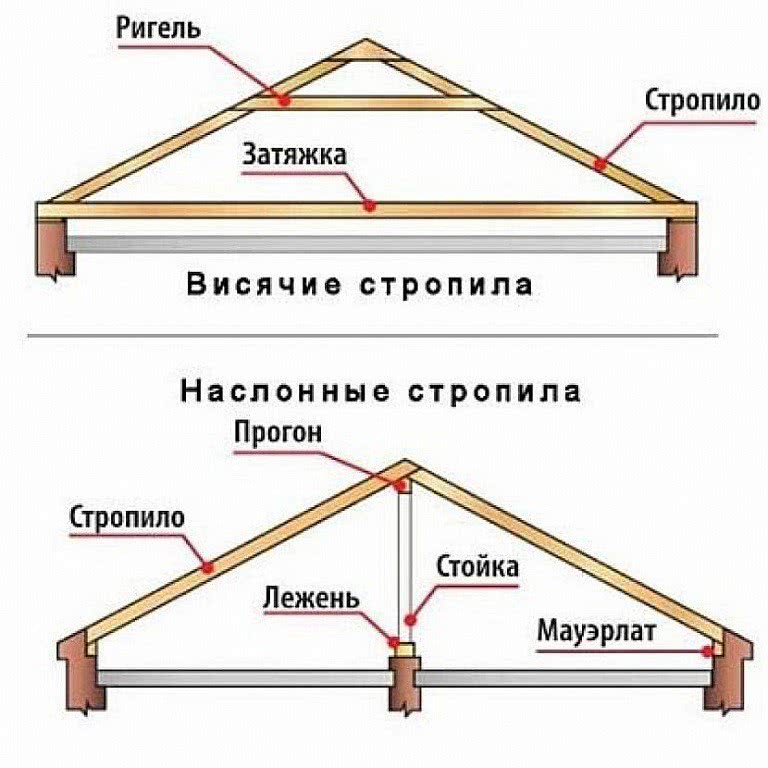

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

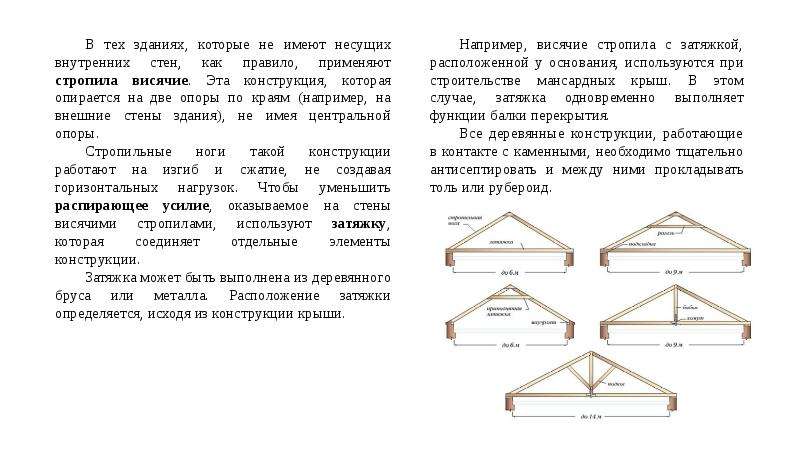

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной.

Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.


Особенности обустройства стропил на разных крышах
Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

  • основание постройки квадратной формы;
  • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

  1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
  2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
  3. Монтаж стропильных ног.
Двухскатная крыша: установка стропил своими руками
Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

  • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
  • при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

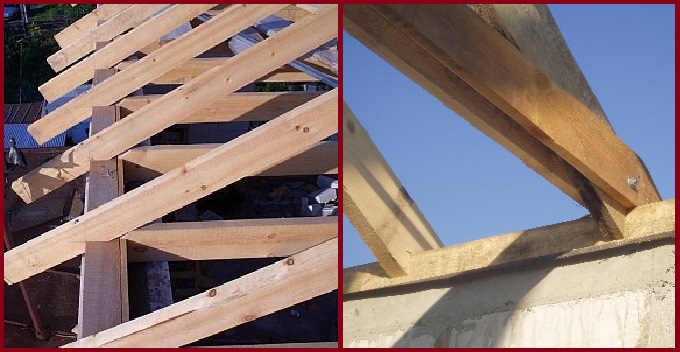

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

  1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
  2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
  3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
  4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
  5. Фермы поднять на крышу и прикрепить к мауэрлату:
    • установить фронтальные (крайние) фермы;
    • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
    • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
  6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
  7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы
  1. Затяжки для усиления стропил изготовляются по такому принципу:  чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
  2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
  3. Стропила  из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
  4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

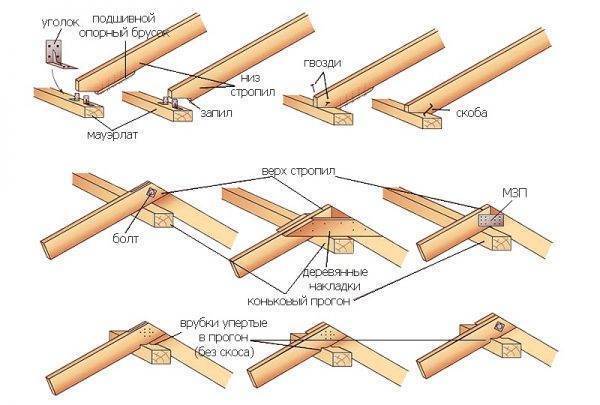

Способы соединения элементов стропильной конструкции: видео

Насколько далеко я могу установить стропила для жестяной крыши?

Расстояние между стропилами зависит от размера кровельной панели.

Кредит изображения: Stockbyte / Stockbyte / Getty Images

При укладке стропил для жестяной крыши, также часто называемой гофрированной металлической или стальной, обычно устанавливают расстояние между стропилами в зависимости от размера кровельных панелей. Это позволяет надежно прикрепить панели к стропилам для максимальной устойчивости. Однако в некоторых случаях точное расстояние между стропилами не имеет значения, если на крыше есть другие средства поддержки металлических панелей.

Основы панели

Гофрированные металлические панели, часто называемые жестяными, поскольку в прошлом такие панели иногда изготавливались из жести, обычно представляют собой стальные или алюминиевые листы, которые используются в качестве кровельного материала. Установка этих панелей может стоить дороже, чем установка традиционной крыши, но в долгосрочной перспективе часто оказывается более выгодной. Они устойчивы к огню и насекомым, а также лучше противостоят повреждениям от ветра и шторма, чем асфальт или тряска крыши. Домовладельцу, который хотел бы сам выполнить проект, зачастую проще управлять гофрированными панелями.

Соображения

При подготовке к установке металлической кровли учитывайте длину и ширину панелей. Эти панели доступны практически любой длины, но обычно имеют стандартную ширину. Хотя длина важна с точки зрения возможности работать с панелью, именно ширина определяет расстояние между стропилами. Однако бывают случаи, когда это не рассматривается, например, когда используется настил крыши.

Настил

Настил крыши обычно представляет собой слой фанеры, который крепится непосредственно на стропила.Фанера покрывает всю крышу и прочно прикреплена к стропилам, обеспечивая прочную основу как для изоляционных, так и для металлических кровельных панелей. В то время как настил не требуется для металлической крыши и часто не используется для магазинов, сараев или других хозяйственных построек, если металлическая крыша устанавливается на дом или гараж, использование настила является обычным явлением. Когда есть настил, металлические панели можно прикреплять непосредственно к настилу, и расстояние между стропилами не имеет значения.

Расчеты

Расстояние между стропилами определяется шириной металлических кровельных панелей.Более широкие панели позволяют увеличить расстояние между стропилами. Металлическая крыша также должна допускать некоторое перекрытие с каждой стороны панелей, что уменьшит эффективную ширину панели. Чтобы определить, как далеко нужно установить стропила, измерьте ширину металлической панели, а затем ширину первого холма и впадины панели. Удвойте ширину холма и впадины, так как это величина, на которую панель будет перекрывать соседнюю панель с каждой стороны. Вычтите это число из ширины панели, а затем разделите на 2, чтобы получить расстояние между стропилами. И 16 дюймов, и 24 дюйма являются общими размерами для расстояния между стропилами.

.

КАК ЗАКРЫТЬ ДОМ

Кровля дома может легко превратиться в полноценный проект на выходные, особенно если вы хотите установить крышу на доме, который не является традиционным по размеру или стилю.

Как правило, кровля дома включает в себя больше, чем просто добавление черепицы. Это также требует тщательного и кропотливого монтажа всех других компонентов кровельной системы, включая подкладку, металлический оклад и коньковый конек.

Это также требует понимания различных материалов и того, как они работают вместе для защиты вашего дома от атмосферных воздействий.

Материалы, необходимые для кровли дома

Для тщательной работы по установке новой крыши вам потребуются следующие основные материалы:

  • Гвоздь кровельный
  • Герметик кровельный
  • Самоклеящаяся водонепроницаемая подкладка
  • Заглушка для форточок и желобов
  • Капельная кромка
  • Гонт битумный или битумно-композиционный
  • Войлочная бумага (№ 15 или № 30)

Здесь мы предполагаем добавить традиционную жилую крышу, поэтому в качестве основного материала для наружного покрытия мы выбираем асфальт или асфальтобетон.

Асфальт или асфальтобетонные материалы используются при устройстве почти 80% всех крыш жилых домов и обычно имеют прогнозируемый срок службы 20-25 лет.

Инструменты, необходимые для кровли дома

Установка новой крыши на дом может превратиться в многодневный проект «сделай сам», поэтому важно заранее собрать все инструменты, чтобы ускорить завершение проекта.

Вот список инструментов, необходимых для установки новой крыши в вашем доме:

  • Приставная лестница
  • Обвязка крыши (* в целях безопасности *)
  • Мел
  • Пистолет для герметика (для добавления кровельного герметика)
  • Воздушный шланг или воздушный компрессор (для удаления мусора)
  • Молот
  • Кровельный степлер / гвоздодер
  • Прямая кромка
  • Ножницы для жести
  • Универсальный нож
  • Циркулярная пила
  • Строительные леса и тент (для защиты от падающих материалов)
  • Рабочие перчатки

Конечно, установка новой крыши будет намного проще, если в вашем здании будет обычная крыша для жилых домов.

Однако, если у вас много конструкций на крыше, вам нужны подходящие инструменты, чтобы вырезать и отформовать оклад для точной подгонки, поэтому вам могут понадобиться ножницы для жести и циркулярная пила.

10 ступеней до кровли дома

В следующем руководстве описаны 10 простых шагов для добавления крыши к обычному зданию. Каждый из них делает акцент на необходимости объединения каждого слоя крыши в одну комплексную кровельную систему, способную противостоять природным элементам.

# 1: Снять старую крышу

Первый шаг, пожалуй, самый очевидный — вы должны очистить старую крышу перед установкой новой . Даже если вы только собираетесь установить новый оклад и подкладку, сначала необходимо оторвать старую крышу.

При удалении внешних слоев убедитесь, что вы удалили или забили все найденные гвозди — вы не хотите, чтобы эти гвозди врезались в новую черепицу, которую вы собираетесь установить.

Кроме того, поскольку отрыв старой крыши, очевидно, приведет к образованию большого количества мусора и мусора, полезно накрыть здание брезентом, чтобы уловить падающий мусор. Вы также можете установить рядом мусорное ведро для старых материалов, которые вы выбрасываете.

# 2: Установить подкладку

На этом этапе у вас должна быть полностью очищенная от мусора крыша. Если нет, вы всегда можете использовать воздушный компрессор для очистки поверхности.

Следующим шагом является нанесение самоклеящейся подложки на кровлю без покрытия. Эта подкладка должна быть водонепроницаемой, поскольку она будет служить барьером от ветра, дождя и снега. Фактически, некоторые строительные нормы и правила теперь предписывают, какое количество подложки должно быть применено и какую часть крыши оно должно покрывать.

Поскольку эта подложка очень хорошо прилегает к конструкции здания, вы можете заметить, что часть старой подложки все еще остается. Если вы не можете полностью удалить все это, ничего страшного — просто убедитесь, что поверхность крыши как можно более ровная.

# 3: Покройте подкладочный слой тарбоновой бумагой

Следующей мерой является нанесение еще одного защитного слоя поверх подкладки. Вы должны использовать войлочную бумагу № 15 или № 13 (также известную как «битумная бумага»), которую можно найти в любом магазине товаров для дома.

Этот войлок был специально обработан асфальтобетонной смесью или смесью асфальта, чтобы сделать его водонепроницаемым. Поднимаясь по крыше, убедитесь, что вы перекрываете каждый последующий слой примерно на 2 дюйма.

Это перекрытие помогает повысить водонепроницаемость вашей крыши, уменьшая вероятность того, что сильный ветер сможет переносить воду между слоями.

# 4: Добавить прошивку

Для того, чтобы новая крыша выглядела максимально эстетично, большинство домовладельцев предпочитают устанавливать водосточные кромки вдоль карниза.

Вы можете просто прибить эту планку, чтобы она оставалась на месте. Этот капельный край предотвращает скручивание материалов через край и придает вашей крыше красивый законченный вид.

Вы также можете осветить впадины своей крыши, поскольку именно здесь вода имеет тенденцию скапливаться после сильного дождя или значительного снегопада. Кроме того, необходимо нанести оклад на любые конструкции, выступающие из крыши, такие как дымоходы или форточки.

Эта планка обеспечивает дополнительное усиление и защиту от ветрового дождя, поэтому необходимо учитывать каждую складку, проем и угол. Ваша крыша хороша настолько, насколько хорошо она является самым слабым звеном в цепи, поэтому необходимо уделять внимание деталям.

# 5: Укладка стартовой черепицы

Специалисты по кровельным работам называют первую уложенную на крышу черепицу «стартовой черепицей».«Важно правильно их разместить и ориентировать, поскольку они служат основой для следующих друг за другом рядов, которые вы будете укладывать.

Таким образом, рекомендуется использовать линии мелом в качестве ориентира. Вы должны найти центр крыши наверху. Оттуда проведите вертикальную линию мелом. Используя эту линию в качестве ориентира, вы затем будете работать слева и справа от нее в обычном порядке. С некоторыми типами крыш вы можете предпочесть работать слева направо.

# 6: Установите черепицу

Здесь вы начнете укладку внешнего слоя крыши вашего здания.Если вы еще этого не сделали, необходимо перенести тяжелые мешки с кровельными материалами на крышу.

Когда вы готовитесь положить первый ряд, вы просто отрезаете язычки от трех выступов и наклеиваете их самоклеящимся слоем клея. Полосы должны быть направлены вверх вдоль карниза.

Большинство специалистов по кровельным работам посоветуют, чтобы первый ряд имел небольшой выступ с кромкой капельного покрытия. Этот выступ должен выходить не более чем на ¼ дюйма за край каплеобразователя.

Также следует помнить о принципе перекрытия. По мере продвижения по крыше вы должны убедиться, что каждый новый слой немного перекрывает предыдущий.

# 7: прибить слои

Крыши должны иметь максимальную защиту от ветра и дождя, а это, конечно, означает, что вам нужно будет убедиться, что ваши материалы плотно прикреплены к поверхности. Вы делаете это просто прибивая их.

Прибейте каждый слой битумной черепицы непосредственно поверх начального слоя и вровень с ним.

Выбор количества гвоздей для каждого из них зависит от вас, но стандартное количество гвоздей — четыре на черепицу. В некоторых исключительно порывистых или сильных ветрах можно использовать до шести.

Если вам нужна помощь в правильной ориентации, вы можете нарисовать мелом горизонтальные линии по крыше. Вы обязательно должны убедиться, что вы кладете один за другим идеально прямые ряды.

# 8: При необходимости установить дополнительную прошивку

Никогда нельзя быть слишком осторожным, когда дело доходит до установки новой крыши.Вам действительно нужно убедиться, что каждое строение или архитектурный изгиб учтены. Таким образом, именно здесь необходимо применить слуховое окошко.

Слуховое окно — это вся конструкция, выступающая из дома, включая окно. Вам также нужно будет сделать краткий осмотр крыши, чтобы найти все вентиляционные отверстия и стеки. Все, что торчит, нужно будет прикрыть защитным окладом.

# 9: Крышка гребня

Конек — это самый верх крыши.В традиционном здании этот гребень очень легко найти — это просто верхняя часть, где встречаются две наклонные стороны крыши. Важно закрыть конек для дополнительной защиты крыши.

Эту ступеньку часто упускают из виду, но идеально прямой коньковый колпак необходим для полной защиты вашей крыши.

# 10: Закройте открытые ногти и удалите мусор.

Этот последний шаг на самом деле является заключительным этапом очистки, на котором вы позаботитесь обо всех мелких деталях.Например, вы можете обнаружить, что некоторые гвозди все еще торчат, поэтому вам нужно все забить молотком и закрыть все открытые гвозди. Вам также следует подумать о том, чтобы загерметизировать любые оголенные планки.

Скорее всего, у вас также останется немного мусора и отходов от всей вашей тяжелой работы, поэтому вы должны увезти все эти материалы. Если поблизости есть мусорное ведро, может быть проще просто положить его прямо в мусорный ящик, чем беспокоиться о том, чтобы спустить их по лестнице.

Меры безопасности при покрытии кровли дома

Следует отметить, что каждый раз, когда вы работаете на крыше, вам необходимо принимать серьезные меры предосторожности — как для себя, так и для всех, кто находится под землей.

Опасные падения с крыши случаются чаще, чем вы думаете, особенно если вы поднимаете и спускаете тяжелые материалы по лестнице. Вот почему многие люди советуют использовать полный комплект защиты от падения.

Кроме того, поскольку вы работаете на открытом воздухе, всегда существует риск поскользнуться и упасть из-за неожиданно скользких участков на крыше. Тип обуви, которую вы носите, имеет большое значение: она должна обеспечивать хорошее сцепление с поверхностью крыши.

Имея это в виду, вот несколько основных правил безопасности, о которых следует помнить:

  • Используйте комплект защиты от падения, состоящий из ремня безопасности, веревки и крюка.
  • Носить обувь с резиновой подошвой, способной захватывать поверхность крыши
  • Носите каски возле крыши
  • Используйте лестницу, которая прошла испытания на значительный вес
  • Выдвиньте лестницу более чем на 3 фута за край крыши, чтобы было легче подниматься и спускаться

Кроме того, важны также типы инструментов и материалов, которые вы используете. Чем более качественные инструменты вы используете, тем меньше у вас будет отходов, тем меньше энергии вы потратите на работу и тем меньше у вас будет шансов совершить ошибку.

Выводы

Как видите, установка новой крыши — это гораздо больше, чем просто одолжить приставную лестницу, подняться на старую крышу и добавить несколько рядов черепицы. Самое главное, вы должны учитывать различные слои вашей крыши и то, как они работают вместе.

Это особенно верно, если на вашей крыше есть такие конструкции, как дымоходы или вентиляционные отверстия.

Большинство специалистов по кровельным покрытиям фактически будут ссылаться на всю «кровельную систему», просто чтобы прояснить, что водонепроницаемая подкладка и металлический оклад, добавленные во время установки, имеют такое же значение, как и выбор окончательного внешнего слоя, который вы кладете. на вашем здании.

Хорошая новость в том, что если вы уделите пристальное внимание конструкции и установке вашей крыши, ваша крыша будет служить не менее 20-25 лет. Конечно, ее необходимо регулярно осматривать и ремонтировать после любых сильных штормов, но у вас будет кровельная система, способная защитить вас и вашу семью от дождя, ветра и зимних штормов.

.

Как резать стропила с помощью квадратного сечения

Сегодня многие дома строятся с использованием сборных стропильных ферм, а не балок и стропил. Фермы позволяют фабрике выполнить кровельные работы без лишнего времени на сборку. Фермы — это стропила с нижней пластиной, а не с балкой, и со встроенными внутренними распорками. Стропила по-прежнему используются для строительства жилья, но потому, что они могут обеспечить больше открытого пространства на чердаке и удобны при строительстве сарая или другой хозяйственной постройки. Секрет создания хорошего стропила — подрезать под правильным углом.А секрет правильной резки стропил — это скоростной квадрат, также известный как стропильный квадрат, который был изобретен в 1925 году плотником Альбертом Дж. Свансоном. Квадрат для стропил облегчает обрезку правильных углов для тех, кто хочет изготовить нестандартные стропильные фермы.

Как резать стропила с помощью скоростного угольника

Кредит изображения: Томас Барвик / DigitalVision / GettyImages

Поиск измерений

Сначала определите ширину здания, пролет стропил и длину, исходя из количества необходимых стропил.Выберите или определите шаг, угол, на который поднимаются стропила. Затем разделите пролет на два, чтобы получить прогон стропил, длина которого должна покрывать каждое стропило. Для здания шириной 24 фута длина пробега будет равна 12. Шаги измеряются в дюймах на фут; 5/12 крыша поднимается на 5 дюймов на каждые 12 футов пробега. Расстояние между стропилами составляет 24 дюйма, поэтому для здания длиной 30 футов потребуется 15 стропил.

Делаем отвес

Сначала отметьте верхний или вертикальный разрез. Поместите точку поворота квадрата скорости, маленькое отверстие (помеченное как «точка поворота»), где прямая сторона квадрата встречается со стороной с выступом на нем, на верхнем крае стропильной доски.Перемещайте квадрат до тех пор, пока стол на одной стороне прямоугольной щели в квадрате не окажется на правильном шаге (5) в верхней части доски; используйте таблицу с пометкой «Обычный верхний разрез». Так получится угол на конце стропильной доски для отвесного среза. Вернитесь после того, как длина стропил будет установлена, и отрежьте еще 3/4 дюйма от этого разреза отвесом, чтобы учесть 2-дюймовую коньковую доску в месте встречи противоположных стропил.

Еще что нужно знать

При распиливании стропил используйте стропильный стол, который входит в инструкцию по эксплуатации с угольником, чтобы определить длину стропила.Для стропил 5/12 это будет 13 или 13 дюймов стропил на каждый фут пробега; с 12-футовым бегом, то есть 13 футов. Отметьте это место и используйте квадрат, чтобы отметить 1 дюйм от нижней части доски и 3 1/2 дюйма от этой отметки, чтобы образовать треугольник, выемку, называемую птичьим ртом, где стропила будет опираться на верхнюю пластину стены. . Некоторые квадраты скорости имеют отверстие в форме ромба, по которому можно рассчитать, где будут опираться стропила.

Speed ​​Squares также имеют столы для резки стропил вальмы и впадины, которые проходят по диагонали под разными углами, чем обычные стропила. Большинство стропил имеют наклон от пика до карниза с обеих сторон крыши.

.

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! [ ]) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] +! ! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [] ) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (! ! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [] ) + !! []) + (+ !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — ( !! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + (( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) )

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + ( ! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (

.

пошаговая инструкция в фото и видео Установить стропила двускатной крыши

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости.

Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент .

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

  1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
  2. Количество дождей, их сила и продолжительность.
  3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов.

Для более крупных зданий необходимо иметь прочную опору . Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

  • создают опорную плоскость для кровли, образуют каркас;
  • формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
  • обеспечивают необходимую жесткость и прочность;
  • связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

  1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
  2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
  3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
  4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
  5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
  6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
  7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
  8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

  1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
  2. Доступность, распространенность материала.
  3. Древесина легко обрабатывается, режется, соединяется.
  4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
  5. Прочность, надежность конструкции.

Существуют и недостатки:

  1. Древесина подвержена гниению, появлению плесени или грибка.
  2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
  3. Набухая, древесина изменяет линейные размеры.
  4. Древесина огнеопасна.
  5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя .

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

  • с висячими стропилами;
  • наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции . Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

  • гнилых участков;
  • следов жизнедеятельности насекомых;
  • трещин;
  • количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
  • влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов .

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина . Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ . Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

Крыша – сложный и ответственный архитектурный элемент любого здания. Относиться к ее строительству следует с особым вниманием, необходимо помнить, что для монтажа стропильной системы требуется немалый опыт выполнения подобных работ и специальный инструмент. Не стоит браться за создание крыши тем, кто впервые держит в руках плотницкий и измерительный инструмент – результаты деятельности могут быть очень негативными.

Существует два типа крыш в зависимости от количества и размещения точек опоры стропил, но каждый застройщик может по своему усмотрению несколько изменять конкретную конструкцию стропильной системы. При этом учитываются условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические параметры пиломатериалов и кровельных покрытий. Конечно, на вид стропильной системы оказывает влияние личный опыт и предпочтения застройщиков.

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический факторКраткое описание влияния на параметры стропилин

Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.

Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.

Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

  1. Постоянные вертикальные усилия . Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.
  2. Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
  3. Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.
  4. Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия. Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Вертик а льные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Угловые о поры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Накл адки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Цены на различные виды бруса

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.


При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Пошаговая ин с т рукция уст а новки стропил

Для стропильных ног используются хвойные доски 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных пороков развития и глубоких трещин. Применять для изготовления стропильной системы низкокачественные пиломатериалы категорически запрещается.

Для увеличения защиты элементов кровли от гниения рекомендуется использовать огнебиозащиту.

Заготовки стропилин следует пропитывать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка делается на ровной площадке при сухой и ясной погоде.

Пропитывать можно валиком, кисточкой или пневмопультом. Применять бытовые ручные распылители не рекомендуется – слишком долго и тяжело. Наверх доски можно поднимать после полного высыхания пропитки.

Наша двускатная крыша имеет коньковый прогон, вертикальные опоры упираются о лежень, расположенный на несущей стене посредине строения.

Практический совет. Если дом довольно высокий, а доски тяжелые, то рекомендуется для защиты оконных проемов от повреждений сделать элементарное приспособление. Для этого сбиваются в виде угольника две доски, длина и ширина выбирается с учетом параметров проема. Приспособление устанавливается на подоконник, и доски стропилин во время подъема не повреждают пеноблоки.

Цены на огнебиозащитные пропитки

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Поднимите на чердак доски для стропилин. Для удобства располагайте их равномерно по длине здания, один конец кладите на мауэрлат, а второй на лежень прогона. Вначале нужно установить крайние стропила с двух сторон крыши дома, натянуть между ними нить и по ней устанавливать и выравнивать все оставшиеся.

Шаг 2. Проверьте еще раз положение конькового прогона. Он должен располагаться точно посредине крыши. Его смещение на 1–2 сантиметров не повлияет на прочность кровли в целом, но несколько усложнит изготовление стропилин и укладку кровельных материалов. Кроме того, опытный строитель может заметить несовпадение размеров скатов и, соответственно, несимметричность крыши. Рекомендуется добиваться ситуации, чтобы коньковый прогон располагался по линии симметрии, если это не связано с большими трудностями. Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работ по исправлению ошибки.

Как выровнять прогон?

  1. Прикрепите к мауэрлату доску для обрешетки, она легче, ее проще поднимать и фиксировать. Второй конец должен лежать на прогоне. Доска к мауэрлату прибивается обыкновенным гладким гвоздем или прикручивается саморезом.
  2. Поднимитесь на верх прогона и рулеткой проверьте расстояние от края погона к мауэрлатам, установленными на противоположных стенах. Работайте очень внимательно, желательно пользоваться страховкой. К сожалению, на практике мало кто соблюдает правила техники безопасности, а напрасно. Падения с высоты становится причиной очень серьезных травм.
  3. Выровняйте прогон по центру и закрепите доску. Для увеличения жесткости такую же доску зафиксируйте и с другой стороны прогона.

Теперь все готово, можно приступать к изготовлению и монтажу стропилин.

Установка стропильных ног

Если вы работаете в одиночку, то к прогону в месте фиксации первой стропилины нужно прикрутить отрезок рейки. К ней будет временно фиксироваться доска стропилины для предупреждения ее соскальзывания вниз.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части стропилин.

Шаг 1. Поднимите и установите на место доску для стропилины, струбциной зажмите ее к закрепленной ранее рейке.

Шаг 2. Нарисуйте линии для вырезания упорной площадки. Делается это в два этапа. Первый – проведите горизонтальную линию. Для этого рейку, угольник или иной ровный предмет плотно прижмите к горизонтальной поверхности прогона.

Второй – проведите вертикальную линию. Теперь линейку или угольник следует прижать к боковой поверхности прогона.

Важно. Ширина линейки должна быть не более 2–3 см, не надо делать глубокие пропилы и намного уменьшать ширину стропильной ноги, она теряет свою максимальную расчетную прочность.

Такую же разметку сделайте и в нижней части стропилины. Только теперь линейку нужно прижимать к поверхностям мауэрлата.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Работать можно ножовкой или электрической дисковой ручной пилой.

Практический совет. Если пропилы делаются электрической дисковой пилой, то резать лучше в два приема. Первый раз прорезать до метки, затем перевернуть доску обратной стороной и опять резать до метки. Молотком выбить отрезанный кусок, а оставшийся выступ снять стамеской или долотом. Не нужно заходить пилой за линию и пытаться отрезать выступ с одного захода. Такой способ увеличивает пропил на 3–5 см в зависимости от диаметра диска, что существенно уменьшает несущие показатели стропилины.

Шаг 4. Установите подготовленную стропилину на место и проверьте правильность ее изготовления. Такие же операции проделайте и со второй ногой фермы.

Шаг 5. Поставьте стропилины с упором на мауэрлат и прогон, стяните их струбциной в верхней части. Найдите средину прогона и перенесите линю на стропилины, пользуйтесь уровнем или строительным угольником (только в том случае, когда плоскость прогона строго горизонтальная).

Шаг 6. Пропилите одновременно две стропилины по вертикальной линии. Доски должны быть плотно зажаты струбциной. Прилагайте максимум внимания, полотно пилы должно быть перпендикулярным плоскости стропилин. Если запилить наискосок, то коньковый узел соединения будет прилегать неплотно, а это уменьшает устойчивость стропильной системы и считается явным строительным браком.

Шаг 7. Снимите струбцины, соедините оба элемента в коньке, проверьте правильность положения.

При недостатке практического опыта выполнения подобных работ, первая нога может иметь в коньковой части зазор, если он в пределах 1–2 мм, то нет ничего страшного. Если он более 4-х миллиметров, то нужно поправлять элемент. Посмотрите, какие плоскости упорных площадок не позволяют верхнему срезу плотно стыковаться. Примерно обозначьте величину дополнительного пропила. Снимите стропилину и уберите мешающие выступы. Проверьте соединение еще раз, если зазоры остались – повторите операцию. Как показывает практика, на второй-третьей стропилине появляется опыт и никаких дальнейших исправлений делать не надо.

Шаг 8. Прочно закрепите стропильные ноги в положенных местах. Для этого рекомендуется пользоваться металлическими пластинами и уголками, работать с ними просто и легко, прочность полностью отвечает требованиям к стропильной системе.

На каждую пару стропилин понадобится одна большая переформированная пластина для соединения конькового узла, два уголка 50×50 мм для фиксации к прогону и два уголка 60×80 мм для прикручивания к мауэрлату. Толщина металла не менее двух миллиметров.

Таким же способом установите крайние стропила с другой стороны дома, натяните между ними нити. По одной вверху и внизу и одну посредине. Чтобы они не мешали во время изготовления стропилин, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Настоящие профессионалы никогда не делают по одной стропилине на чердаке дома. Такой алгоритм работ существенно увеличивает сроки строительства, усложняет сам процесс и делает его небезопасным. Работать электрическими инструментами на неприспособленных площадках очень опасно, травмы от них тяжелые, часто становятся причиной инвалидности.

Если дом поставлен качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону не земле. Готовые элементы собираются на крыше. Такая технология увеличивает производительность труда в 3–5 раз, одновременно улучается качество стропильной системы, она более надежна и долговечна. Конечно, пропорционально возрастает и зарплата строителей. Они работают с выработки и получают деньги не за время, проведенное на чердаке, а за собранную кровлю.

Цены на популярные модели шуруповертов

Шуруповерты

Видео – Изготовление и монтаж стропил на двускатной крыше

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Стандартная крыша такого типа состоит из следующих элементов:


Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы . На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

  • брус 100х10 мм и 150х150 мм;
  • доски 50х150 мм;
  • доски толщиной 30 мм для обрешетки;
  • рубероид;
  • металлические шпильки;
  • электролобзик и ножовка;
  • молоток;
  • гвозди и саморезы;
  • угольник и строительный уровень.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:


Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Верхние концы стропил можно скрепить несколькими способами : внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:


Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционны й материал, чтобы защитить стропильную систему от намокания. Гидроизоляционну ю пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

  • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
  • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
  • Затяжка (стяжка)- распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
  • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
  • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
  • Лежень — дополнительный элемент, на который опирается стойка;
  • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

  • давление выпавшего снега;
  • вес отдельного объекта, находящегося на крыше, например, человека.
  • Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

    Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

    • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
    • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
    • Металлочерепица: придерживаться следует уклона от 14°;
    • Профнастил: его листы должны размещаться под углом от 12°;
    • Ондулин: разрешается придерживаться показателя от 6°.

    Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

    Виды стропильных систем для двухскатных крыш

    Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

    Висячая стропильная система двухскатной крыши

    Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

    Наслонная стропильная система двухскатной крыши

    Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

    Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

    • симметричная двухскатная крыша;
    • ассиметричная двухскатная крыша;
    • двухскатная ломаная крыша.

    Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

    Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для .

    Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

    Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

    В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

    Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

    Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

    Проектирование конструкции двухскатной крыши дома

    Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

    На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

    После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

    После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

    Строительство двухскатной крыши пошагово

    Монтаж мауэрлата двухскатной крыши

    Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

    Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

    Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

    После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

    Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

    После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

    После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

    Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

    Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

    После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

    Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

    На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

    Внешние работы по установке крыши заканчиваются и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и , если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

    Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

    Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

    3077 0 0

    Профессионалы считают двускатную систему самой простой и доступной, отчасти это верно, но для домашнего мастера самостоятельный монтаж крыши любой конфигурации может стать проблемой. Поэтому дальше мы пошагово разберем все этапы возведения двускатной конструкции, начиная с профессиональной терминологии и заканчивая обустройством кровельного пирога.

    Основные понятия и тонкости

    Прежде чем ехать в магазин за материалом и пытаться что-то сделать своими руками, нелишним будет уяснить, что именно вы хотите, ведь двускатные системы бывают нескольких видов. А чтобы составить элементарный проект, нужно знать основные принципы и терминологию.

    Что и как называется

    • Мауэрлат — это брус, который служит опорой для стропильных ног и монтируется по периметру наружной несущей стены. Минимальное сечение такого бруса 100х100 мм. Он может быть монолитным или наборным, то есть состоять из 2 брусьев меньшего сечения;
    • Стропильная нога — это наклонная балка нижней стороной опирающаяся на мауэрлат, а верхнее соединение таких балок образует конек, в двускатной системе их 2. Минимальная толщина стропильной ноги 50 мм. По ширине балки могут быть от 150 мм и больше;
    • Ферма — соединение двух стропильных ног (треугольник), называемое фермой. Количество ферм зависит от длины строения, минимальный шаг ферм 600 мм, максимальный 1200 мм. Выбор шага зависит от веса кровельного пирога, а также от того какова снеговая и ветровая нагрузка в данном районе;
    • Конек — верхняя линия соединения стропильных ног и двух плоскостей кровли, ее еще называют коньковый прогон;
    • Кобылки — свесы от края стропильной ноги, до наружной несущей стены. На лицевую сторону свеса набивается лобовая доска, которая зачастую служит опорой для монтажа сливных желобов кровли;

    • Стойки — вертикальные подпорки, которые принимают на себя значительную часть веса стропильной конструкции. В небольших домах стойка ставиться только по центру, и подпирает конек. При значительных размерах крыши, а также в домах с жилым чердаком монтируются промежуточные стойки;
    • Подкосы — небольшие балки, которые монтируются под углом и обеспечивают дополнительную устойчивость стропильных ферм;
    • Затяжка — горизонтальная балка, стягивающая 2 смежные стропильные ноги. Ее еще могут именовать схваткой или ригелем;
    • Лежень — это в какой-то степени аналог мауэрлата, только здесь балка монтируется поверх внутренней несущей стены или нескольких внутренних стен;

    • Обрешетка — доски набитые сверху, перпендикулярно стропилам. Обрешетка может быть сплошная и с зазорами, все зависит от веса и устройства кровельного пирога;
    • Прогон — аналог конькового бруса, но обычные прогоны монтируются по всей плоскости кровли, они укрепляют фермы и служат дополнительной опорой стропильным ногам.

    Виды двускатных конструкций

    ИллюстрацииПояснения

    Симметричная система .

    Асимметричная система .

    Асимметрия хороша не только своим оригинальным видом, под такой крышей проще обустроить жилое помещение.

    Но, в то же время расчетов потребуется намного больше, ведь нагрузки на основу и кровельный пирог сильно разнятся.


    Ломаная кровля .

    Формально в такой кровле уже больше 2 скатов, но порядок монтажа ломанной и классической конструкций схож. Поэтому их объединяют в одно направление.

    Чем отличаются наслонная и висячая системы

    Если расстояние между наружными стенами не превышает 10 м, а внутри дома нет капитального простенка, то производится монтаж висячих стропил. Они опираются на мауэрлат и внизу стягиваются потолочными балками, плюс в некоторых случаях монтируются дополнительные поперечные затяжки.

    Монтаж наслонных стропил может выполняться только при наличии капитальных простенков внутри дома. При этом размеры строения не имеют большого значения. Наслонная система намного более практична и долговечна, ведь значительную часть общей нагрузки берет на себя простенок.

    Пару слов о расчетах

    При расчете любой кровли учитываются 3 основные составляющие — это постоянные, переменные и особые нагрузки.

    1. К постоянным нагрузкам относится, прежде всего, вес кровельного покрытия и самой стропильной системы. На неотапливаемых чердаках этот вес зачастую не превышает 30 кг, на 1 м², а если вы обустраиваете полноценный кровельный пирог с утеплением, то здесь вес может доходить до 50 кг;

    1. К переменным относится снеговая и ветровая нагрузки. Для расчета вам необходима роза ветров и средний показатель осадков по региону. Здесь вам поможет СНиП 2.01.07-85, по нему в России снеговая нагрузка колеблется от 80 до 320 кг/м². Как снеговая, так и ветровая нагрузки умножаются на коэффициент, зависящий от угла наклона крыши, и этот коэффициент постоянный;

    Если у вашей двускатной крыши угол наклона равен или превышает 60º, то снеговую нагрузку можно не учитывать, снег не удерживается на такой крыше. Зато давление ветра здесь намного выше.

    1. К особым нагрузкам относятся стихийные бедствия, типа землетрясений и ураганов. К счастью в нашей стране таких мест немного, поэтому в расчетах их учитывают крайне редко. Внизу на видео в этой статье дана подробная инструкция по расчету крыши.

    Этапы монтажа двускатной крыши

    Весь монтаж можно разделить на крепление мауэрлата, дальше идет укладка стропил, стоек и подкосов, а заканчивается все обустройством кровельного пирога.

    Как монтируется мауэрлат

    Крепление мауэрлата, прежде всего, зависит, из какого материала у вас выстроен дом. Так если дом кирпичный или сложен из шлакоблока, то поверх стены раскатывается пару слоев рубероида и брус мауэрлата прикручивается сверху анкерными болтами или любыми другими шпильками.

    С домами из ячеистых бетонов (пено или газобетон) все немного сложнее. Ни анкерный болт, ни шпилька в таком блоке держаться не будут, поэтому здесь по всему периметру стены заливается армированный железобетонный пояс, в который изначально вмуровываются железные шпильки под крепление мауэрлата.

    В деревянных домах стропильная система монтируется вообще без мауэрлата, точнее роль мауэрлата исполняет верхний брус.

    Стропильные ноги в деревянных домах соединяются с верхним брусом (мауэрлатом) по скользящему принципу, то есть не жестко. Такой монтаж позволяет стропилам двигаться при усадке дома.

    Монтируем простую стропильную систему

    ИллюстрацииРекомендации

    Мауэрлат .

    В данном случае установка мауэрлата была выполнена на вмонтированную шпильку с резьбой, сверху через шайбу шпилька законтрогаена.

    Плюс рядом для прочности загнали анкерный болт.


    Крайние фермы .

    Чтобы крайние фермы держались в нужном положении, по центру они были прикручены и дополнительно закреплены распорками и стойками.

    Эти стойки нужны только на время монтажа стропильной системы, дальше они демонтируются.


    Соединение стропил с мауэрлатом .

    Этап 1 .

    Первыми на мауэрлат устанавливаются вертикальные стойки. Вырезаются они из того же бруса, что и стропильные ноги.

    Крайние стойки фиксируются двумя уголками, по 8 саморезов в каждом, а средние крепятся точно также, только 1 уголком.


    Этап 2 .

    С обратной стороны стропильной ноги устанавливается точно такая же стойка с уголком. Сама стропильная нога соединяется со стойками длинными саморезами и сквозными шпильками диаметром 12 мм.


    Этап 3 .

    На крайних фермах кроме крепления на мауэрлате установлены еще промежуточные стойки (они впоследствии не убираются).


    Этап 4 .

    Между двумя стойками, удерживающими стропильные ноги на мауэрлате жестко крепиться треугольник.


    Коньковый прогон .

    Этап 1 .

    Коньковый брус должен проходить точно под соединением всех ферм. Для закрепления этого бруса на крайних фермах были установлены по 2 затяжки, а сам брус прикручен к затяжкам уголками.
    Бруски такого сечения обычно идут по 6 м длиной, поэтому в случае необходимости их наращивают. Чтобы соединение было прочным, мы с обеих сторон приложили такие же бруски и стянули все 4 шпильками 12 мм.

    Этап 2 .

    Соединения стропильных ног для надежности были стянуты металлическими накладками на 6 шпилек 12 мм, по 3 шпильки в каждый брус.
    Если на каждую ферму таких накладок со шпильками не хватает, то стяните хотя бы крайние, а остальные зафиксируйте с обеих сторон пластинами на саморезы.

    Затяжки на крайних фермах .

    На крайних фермах затяжки устанавливаются внутрь, между стропильными ногами и фиксируются с обеих сторон металлическими пластинами.


    Затяжки на промежуточных фермах .

    На промежуточные фермы ставится по 2 затяжки, они накладываются с обеих сторон и стягиваются двумя шпильками (12 мм) и четырьмя саморезами.


    Ориентир .

    Чтобы промежуточные фермы выставить в одной плоскости, сразу после установки крайних ферм, между ними натягивается шнур и по нему монтируются остальные фермы.

    Вырез в стропилах .

    Для того чтобы стропильные ноги более прочно опирались на мауэрлат в них делаются треугольные вырезы.

    Но такие вырезы делаются только в блочных домах, в деревянных домах никаких вырезов нет, там стропила должны скользить.

    Кобылки .

    От края стропильной ноги до стены должно быть минимум 30 – 40 см. В данном случае было сделано 50 см. Допуск в 10 см оставлен на утепление и облицовку стен сайдингом.


    Стропильная система – итог .

    У нас получилась облегченная стропильная система висячего типа. Центральные стойки мы не ставили, соответственно чердак можно сделать жилым.
    Затяжки на средних фермах спаренные, а на крайних одинарные. В верхней точке ферм проходит единый коньковый брус. Так как система висячая, стропильные ноги имеют двойное усиленное крепление.

    Есть еще один важный момент: в деревянных домах кроме скользящего крепления стропильных ног к мауэрлату, желательно коньковое соединение также делать подвижным. Проще всего прикрутить с обеих сторон стропильной ноги металлические накладки и «сшить» эти накладки центральным штырем, как на фото снизу.

    Как устроен кровельный пирог

    Схема кровельного пирога на всех скатных кровлях похожа, а вот технология монтажа и очередность действий может немного отличаться. Если средств для быстрого обустройства хватает, то пирог монтируется снизу вверх и вся кровля делается максимум за неделю. Но если дом возводится постепенно, то действуют иначе.

    При ограниченных финансовых возможностях можно сначала обустроить кровлю под холодный чердак, а потом (когда деньги и время появятся) утеплить все своими руками.

    Для начала поверх стропильной системы монтируется пароизоляция. Рулоны раскатываются перпендикулярно стропилам и накрывают друг друга снизу вверх. По мере раскатки рулона, мембрана прибивается к стропилам брусками контр обрешетки (50х50 мм), а поверх этих брусков набивается основная обрешетка.

    После того, как первый рулон раскатан и закреплен, поверх него с нахлестом в 150 мм раскатывается следующий. После чего он также фиксируется контробрешеткой, на которую набивается обрешетка. Вымерять нахлест очередного рулона не стоит, на нем для этого есть линия.

    Шаг подкровельной обрешетки может быть разным, к примеру, под металлочерепицу планки набиваются с зазором около полуметра, а если у вас керамическая черепица, то там нужно ориентироваться на размеры пластин.

    Утеплить крышу изнутри также несложно. Плиты минеральной ваты просто вставляются снизу между стропилами. Дальше утеплитель подшиваются еще одной мембраной, на которую уже можно нашивать чистовую отделку чердака.

    Если же вам больше нравится мягкая битумная черепица, то на схеме снизу дана пошаговая инструкция ее обустройства.

    Вывод

    Двускатная кровля — это хороший выбор для начинающего домашнего мастера. Я постарался осветить основные этапы и тонкости ее обустройства. Если же у вас еще остались вопросы, пишите в комментарии, постараюсь помочь.

    9 октября 2017г.

    Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

    Как укрепить крышу дома от ветра. Как сделать усиление стропил – варианты укрепления стропильной системы. Стропильная система: правила расчета и разработки

    Как крепить стропила правильно?

    Вход / Регистрация

    > Кровля > Как крепить стропила: технология и материалы

    Кровля

    Смотреть видео

    Стропильная система является базой для всей кровельной конструкции. От того, насколько грамотно спроектирована эта система и насколько прочно соединены между собой ее составляющие элементы, напрямую зависит безопасность эксплуатации крыши. Не менее важен и правильный выбор строительных материалов: и древесины для самих стропил, и крепежной фурнитуры. Итак, какое конструктивное решение для организации стропильной системы выбрать, чтобы крыша успешно справлялась с воздействием ветров и тяжестью снежного покрова зимой? Как крепить стропила, чтобы не возник риск преждевременной деформации или разрушения кровли? Об основных моментах, касающихся монтажа стропил, поговорим далее.

    Вначале расчеты

    Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

    1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
    2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
    3. Из предыдущих двух параметров можно узнать длину стропил.
    4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

    На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

    Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

    После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

    Расчет размеров

    Для правильного расчёта размеров и формы крыши следует придерживаться определённых правил.

    Обратите внимание! Любая двускатная крыша должна иметь угол от 5 до 90 градусов иначе монтаж будет очень сложным и с дальнейшими проблемами во время эксплуатации дома.

    В случае частых и обильных осадков в районе постройки, можно создавать ломаную крышу, где верхняя часть имеет пологий наклон, а нижняя с резким уклоном. Во время выбора угла также нужно думать о скорости ветра — чем острее угол крыши, тем больше она будет похожа на корабельный парус. Таким образом, нужно подбирать средние размеры и высоту стропил, учитывая все факторы погоды и массы кровельного пирога.

    Находим площадь одного ската крыши:

    Площадь ската = Длина ската, умноженная на ширину ската

    При этом:

    Ширина ската = Длина стены + Длина выступа, умноженная на 2

    Высота ската в этом случае равна длине стропил.

    Количество стропил будет рассчитываться по формуле:

    Количество стропильных ног равно двойной ширине ската, разделенной на шаг между стропилами.

    Теперь рассчитываем допустимую нагрузку:

    Вес кровли равен сумме веса всех слоев кровли на 1 м. кв. Еще необходимо прибавить 10% от полученной цифры.

    К полученной величине добавляем нагрузку от воздействия факторов внешней среды и угол наклона крыши. В зависимости от этих данных следует подбирать материал для создания стропильной системы.

    Какие элементы еще понадобятся

    Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

    1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
    2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
    3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
    4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
    5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

    Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

    Монтаж верхних концов стропил

    Выбирая, как установить стропила, важно оценить сложность работ и вес стропильных конструкций. Если ферма в собранном виде имеет относительно небольшой вес, либо есть возможность использовать подъемное оборудование, то конструкции проще собирать на земле, а затем поднимать и монтировать на крыше. Если элементы системы имеют большой вес и поднимать их приходится вручную, то сборка ферм выполняется на крыше. О технологии монтажа стропильных ферм рассказывается в видео инструкции.

    Соединение верхних концов стропилин может выполняться разными способами. В первую очередь, это крепление встык. На встречных стропильных ногах выполняются зарезы под нужным углом. Затем стропилины состыковывают полученными торцами и крепятся на два гвоздя. Соединение дополнительно усиливается деревянной или металлической накладкой.

    Крепление стропильных ног внахлест выполняется с использованием болтов или шпилек с широкими шайбами и гайками. В этом случае стропила соприкасаются плоскостями.

    Если стропильная система монтируется на деревянном доме с фронтонами, выполненными из бруса или бревна, ставить стропила на стены требуется с использованием скользящего крепежа, чтобы избежать деформации крыши при усадке сооружения. Соответственно, в коньковой части стропилины должны быть соединены особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла.

    При наличии конькового бруса монтаж на земле стропильных ферм не требуется – стропильные ноги устанавливаются по одной, и крепятся к коньковому прогону.

    Коньковый прогон должен быть расположен строго горизонтально, чтобы стропильная система равномерно распределяла нагрузку, которую испытывает крыша.

    Способы крепления стропильных балок

    Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

    • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
    • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
    • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

    Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

    Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

    Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

    Монтаж стропильной системы для крыши дома, имеющей один скат

    Виды односкатных стропильных систем.

    Если предполагается такое строительство кровли гаража или дома, то стропильная система легко собирается своими руками, поскольку это не потребует от “самоделкина” особенных умений и знаний. В первую очередь нужно правильно рассчитать перепад между стенами дома для уклона ската крыши (для местности, в которой часто бывают обильные снегопады, допустимо значение 45 градусов). Для этого применяется формула Н = Ш × tgL, где:

    • Н – перепад между стенами дома;
    • Ш – расстояние между несущими стенами гаража;
    • L – угол ската кровли.

    После того как правильно заготовлено необходимое количество стропил (в основном для гаражных строений нужно сделать шаг 60-70 см) и покрыто антисептическими средствами, можем начинать монтаж основных элементов конструкции.

    Подготовка к монтажу

    Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

    • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
    • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
    • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

    Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

    Как сделать правильный монтаж стропил


    Способы соединения стропил: одним зубом, болтом и хомутом.

    Стропила укладываются в правильно подготовленные пазы мауэрлатов так, чтобы часть их выходила на 30-40 см. В тех местах, где проходят соединения, они прикрепляются к балке с помощью разных анкеров, а также строительных скоб, при этом скрепляют обе «детали» саморезами либо гвоздями. Если длина стропил превышает 4,5 м, требуются подпоры. Каркас под кровельный материал собирают из деревянной рейки, поверх гидроизоляционной пленки, точно перпендикулярно несущей конструкции. Частота ячеек зависит от того, насколько тяжелой будет крыша. Вот это и есть вся схема установки стропил.

    Процесс работы

    После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

    Приведем пример, как ставить стропила в случае применения наслонной системы:

    1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
    2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
    3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
    4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
    5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

    Видео по теме:

    Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

    Монтаж


    Монтаж стропильной системы

    В случае бетонных или кирпичных стен проводится монтаж мауэрлата. Если же конструкция состоит из брёвен или бруса, то роль мауэрлата будет играть верхушка стены.


    Устройство кровли

    На бетонной или кирпичной конструкции в верхушку монтируются металлические стержни с шагом 1–1,3 м с поперечным диаметром в 1 см и с нанесённой на них резьбой, а после полной их установки сверху размещается мауэрлат. Также следует создать слой гидроизоляции между мауэрлатом и стеной для предотвращения попадания влаги и воды. Стены из пенобетонных блоков в местах соединения нужно дополнительно армировать и залить бетоном в 200–300 мм.

    Для получения конструкции с приличным запасом прочности используют мауэрлат в виде бруса с поперечным сечением в 150 мм. Его устанавливают на стержни с резьбой в районе верхнего обреза стен (специального канала для мауэрлата) на слой гидроизоляции. Для длинных стропильных ног с огромной массой можно установить дополнительную опору с упором на лежни.


    Способы крепления

    Теперь можно переходить к монтажу стропильных ног с комбинированием наслонной и висячей систем. Для этого следует взять балки с размерами около 50–70 х 150-170 х 6000—Ин9000 мм и изготовить начальный шаблон одной стропильной ноги, по ней будут в дальнейшем создаваться остальные стропила.

    Как только получено требуемое количество стропильных ног, можно начинать установку стропил на мауэрлат. Дополнительно соединять с коньковым брусом гвоздями и с балкой перекрытия саморезами. В случае установки наслонной системы, нужно провести монтаж опор под стропилами с шагом, ранее определённым на стадии проектирования. По завершении монтажа стропила соединяются с коньком вверху балок с использованием скоб, болтов или металлических уголков.


    Крепление стропил со свесом

    Теперь необходимо придать жёсткости конструкции установив нижние затяжки и верхние ригеля. Если в районе проживания часто наблюдаются сильные ветра и бури, крышу можно укрепить диагональными связями с использованием простых досок.


    Стропила с прогонами и двойными затяжками

    После этого устанавливается обрешётка по горизонту и проводится монтаж кровельного пирога. Для обрешетки используют сухой брус без трещин и сучков, который начинают устанавливать возле конька с направлением сверху вниз. Так проводится монтаж обеих сторон до получения хорошей жёсткости поверхности.

    Таким образом, создаётся стропильная система крыши гаража или небольшой постройки без привлечения бригады специалистов и с приличной экономией денежных средств.

    Главные элементы остова крыши ↑

    Основной фигурой строения является треугольник, который, как известно, – самая жесткая геометрическая фигура. Главным элементом любой стропильной фермы являются стропильные ноги. Уложенные вдоль ската они поддерживают обрешетку.


    Мауэрлат – это опорный брус на который опираются ноги. В деревянных эту функцию выполняет бревно или брус верхнего венца сруба. При кирпичной кладке – это специальный брус, который устанавливают заподлицо с внутренней плоскостью стены. Между мауэрлатом и кирпичной стеной обязательно прокладывают слой гидроизолирующего материала.

    При необходимости верхнюю часть стропильных ног поддерживают при помощи системы стоек и раскосов. Они, с одной стороны, обеспечивают жесткость конструкции, а с другой – передают нагрузку на опорные столбы и внутренние стены и разгружают тем самым ноги.

    В местах, где отсутствуют несущие стены, опорой для пяток стропильных ног могут стать продольные, достаточно мощные, балки, так называемые, боковые прогоны. Их длину ограничивают оказываемой на них нагрузкой.


    Коньковый прогон– на нем в вершине всего каркаса соединяются между собой стропила (фермы). В дальнейшем на этом прогоне будет устраиваться конек крыши.

    Для защиты от ветровых нагрузок в плоскости каждого ската устанавливают диагональные связи (сколько потребуется).

    Стропильные ноги и мауэрлат вместе должны быть накрепко связаны со стенами. В кладку под пятками ног заделывают ерши (стальные шпильки) или заранее ставят заранее закладные элементы. Ноги к ним притягивают с помощью скрутки из стальной проволоки (диаметр 6 мм).

    Этот прием для срубов считают необязательным, поскольку верхний венец и так всегда надежно связан с остальной стеной.


    Кобылка в стропильной системе (доска, которой наращена нога) используется для устройства вылета или карнизного свеса. Кровельный свес выполняет защитную функцию – отводит дождевую или талую воду, стекающую с крыши. Кобылку устанавливают с отступом от стены самое меньшее на 40 см. Доска для нее должна быть меньшей ширины, чем стропила.

    Как усилить в опасных узлах ↑

    Чтобы увеличить несущую способность, рекомендуется устанавливать разгружающие балки (подмоги), двухсторонние накладки и подкосы.

    Подмоги крепят в пролете между подстропильной ногой и мауэрлатом с помощью болтовых хомутов или металлических зубчатых пластин.

    Одним из опасных узлов, который имеет неразрезная стропильная нога является опирание на подкос. В этом месте возникает наибольший изгибающий момент, из-за чего приходится прибегать к увеличению сечения в целом. Однако, поскольку в этом узле прогиба нет, достаточно лишь увеличить ширину стропил, закрепляя двусторонние дощатые накладки. Их крепят гвоздевым боем, болтовыми хомутами или болтами.

    Если стропило уже было усилено подмогой, то ее можно сделать длиннее настолько, чтобы вывести край подмоги за опорный узел. Таким образом удается решить одновременно две задачи: усилить опорный узел и прогиб в пролете.

    Если по какой-то причине, например, подгнивания, опирание на мауэрлат становится ненадежным, к пятке ноги крепят дополнительные подкосы. Они будут упираться в ту же балку мауэрлата или же в дополнительный лежень. Кстати, так же проводят выравнивание стропильной системы висячего типа.

    Какие материалы нужны: учитываем функциональность ↑

    Основным материалом, который используют при изготовлении стропильных конструкций, особенно в индивидуальном строительстве, неизменно остается дерево. Учитывая специфику материала, еще на стадии проектирования необходимо предусмотреть конструктивные, а также защитные мероприятия, направленные на продление службы древесины. К первым относят: устройство в местах, где соприкасаются дерево и кирпичом, прокладок из гидроизоляционных материалов, создание и поддержание паро- и гидроизоляционных слоев, предотвращение протечек, обеспечение вентилируемыми зазорами кровли. К защитным – чем обработать стропильную систему, чтобы оградить ее от загнивания, плесени, пожаров и т. д.

    В прежние времена использовался исключительно каркас из бревен или полубревен. Сегодня предпочтение отдается готовому прямоугольному брусу – его сечение соответствует расчетным нагрузкам, или доскам с сечением 50 × 200 (50 × 150) мм, которые в случае необходимости сплачивают. В основном используют древесину хвойных пород – сосны, ели, лиственницы без пороков (влажность не больше 18–22%).

    Для повышения жесткости и усиления на отдельных участках вводятся металлические элементы. К примеру, они служат опорами для самых нагруженных коньковых прогон. Пролеты между частями из металла заполняются деревянными элементами. Такой комбинированный вариант намного прочнее деревянного, к тому же позволяет использовать безраспорно-наслонную схему.

    Определенные сложности создает стропильная система эркера или мансарды с использованием металла. Он, как известно, отличный проводник, поэтому стандартное утепление – когда утеплитель укладывают между стропил, может и не подойти. Теплоизоляцию нужно уложить так, чтобы металлическая часть оказалась или снаружи его слоев, или полностью внутри помещения (тогда весь кровельный «пирог» – покрытие кровли, вентиляционный зазор, все виды изоляции, тепло-, влаго-, паро- и внутренняя обшивка будут снаружи).

    Оба этих способа не без недостатков: в первом случае имеем дело с потерей значительного объема помещения, во втором – возникает необходимость декорировать стропила (вагонкой, гипсовыми листами, декоративными панелями, гипсокартоном и т. п.).

    Способы изготовления стропильных каркасов ↑

    Первыми можно отметить изготовление конструкции стропил методом «паз-шип» или при помощи гвоздей, болтовых, скоб, хомутов и прочих подобных соединений. Самым популярным, безусловно, является использование при скреплении стропил гвоздей и скоб.

    Однако не надо забывать, что такое соединение по мере высыхания деревянных элементов теряет в надежности и прочности. Этого недостатка позволяют избежать болты.

    Второе решение – в использовании при крепеже элементов конструкции фасонных штампованных деталей из стали и саморезов. Монтажные детали бывают разного назначения и формы, начиная от универсальных, например, уголки для стропильной системы или пластины, до исключительно специальных, типа подкосов, в том числе и усиленных. Таким образом, создание сложного варианта становится похожим на работу с детским конструктором.

    © 2020 stylekrov.ru

    Примерка стропильных ног

    Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.

    Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:

    • установка стропильных систем на крышу;
    • монтаж гидроизоляционных и пароизоляционных материалов;
    • укладка кровельных материалов.

    Вырубка посадочного места

    Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

    Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

    Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

    Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

    Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2-3 миллиметра допустимы.

    Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

    Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

    Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

    Способы восстановления поврежденной стропильной конструкции

    Часто усиление стропильной конструкции подразумевает своевременный ремонт стропил. Причины ремонта стропильной конструкции возникают при подгнивании конца стропильной ноги. Загнивание древесины может произойти по причине использования сырого материала для балок либо при отсутствии правильно обустроенной вентиляции холодного чердачного помещения. Подгнивание мауэрлата либо концов стропильных ног может происходить и из-за отсутствия чердачных продухов.

    При достаточном обеспечении вентиляции и достойном утеплении чердака может наступать и при повреждении воздушных продухов и пароизоляции в конструкции мансардного помещения. Главная причина гниения стропильных ног и мауэрлата скрывается в протечке кровли либо в отсутствии слоя гидроизоляции между кладкой стены и древесиной, где часто увлажнение древесины происходит от кладки.

    В данном случае, при подгнивании конца стропильной ноги, узел опирания балки на мауэрлат теряет свою надежность и требуется усиление стропила в узле опирания. Решить задачу можно методом прикрепления дополнительного подкоса

    к нижнему концу стропильной ноги, и упереть его в эту же мауэрлатную балку (рис.). Крепление дополнительных подкосов производят гвоздевым боем с опиранием на стропиле в прибоины.

    Дополнительную устойчивость балке стропильной ноги можно придать, если раздвинуть нижние концы дополнительных подкосов. Если усиливающие подкосы упереть в дополнительный лежень, таким образом, появляется возможность частично уменьшить прогиб стропильной ноги в пролете между мауэрлатом и подстропильной ногой.

    Восстановить и усилить поврежденные участки конструкции можно с помощью нескольких способов, которые рассмотрим ниже.

    Например, ремонт узла опирания стропильной ноги на мауэрлат, можно произвести с помощью деревянных накладок, которые опираются на мауэрлат торцом. Заметим, что данный способ используют лишь при одиночном повреждении стропильной балки с последующей установкой скрутки из проволоки.

    Ремонт стропильной ноги можно произвести с помощью прутковых протезов (рис.). Преимущество данного способа заключается в применении при массовых повреждениях стропильной балки. Ремонт стропил с использованием прутковых протезов начинается с закрепления стропильной балки на временных опорах. Далее поврежденную часть стропила необходимо выпилить, для этого нужно разобрать часть кровельного покрытия. Прутковый протез надевается на стропильную балку и опирается на мауэрлат. Протез должен быть обеспечен опорной площадкой предотвращающей сползание стропильной ноги, которая в него упирается. Подкосная решетка обеспечивает жесткость сжимания верхнего пояса протеза.

    Причины ремонта стропильной конструкции часто заключаются в повреждении конца стропильной ноги и подгнивании участка мауэрлата, на который опирается стропильная балка. При такой ситуации можно воспользоваться накладками, опирающихся на балку (рис.). Для начала стропильную ногу закрепим на временных опорах и выпилим поврежденные участки мауэрлата и стропильной ноги. Далее в кладку забьем костыли и уложим на них метровую балку. На перекрытие либо непосредственно на стену можно уложить лежень длиной в один метр, если это допускает сделать конструкция перекрытия либо стен. По обе стороны стропильной ноги укрепляем гвоздевым боем усиливающий подкос и упираем его в уложенную балку. Для поддержки обрешетки сделаем новую удлиненную кобылку.

    Обеспечение нормального процесса воздухообмена в чердачном перекрытии является одним из наиболее важных моментов для сохранности древесины деревянной конструкции крыши. При недостаточном обмене воздуха в чердачном помещении происходит развитие грибковых спор и как следствие, загнивание древесины. Для восстановления вентиляции необходимо провести ряд мероприятий (рис.).

    Стоит знать, что площадь сечения продухов и слуховых окон должна составлять от 1/300 до 1/500 от площади всего чердачного перекрытия. Ширина продухов не должна превышать 2,5 см. Изучив характер движения потоков воздуха в помещении и определив температуру воздуха на границе утеплителя, может появиться необходимость в дополнительных слуховых окнах и продухах. Заметим, что на верхней границе утеплителя температура воздуха не должна превышать двух градусов вне зависимости от уровня отрицательного показателя температуры наружного воздуха.

    Может быть, что появится необходимость увеличить толщину слоя утеплителя. Для этого его стоит измерить, может, будет достаточно и просто разрыхлить слежавшийся утеплитель (это необходимо делать один раз в течение пяти лет). Проблема при недостаточном воздухообмене может скрываться и в поврежденной пароизоляции, находящейся под слоем утеплителя, для этого ее стоит просто восстановить.

    Стоит добавить, что людей решивших строить сруб, может смущать кирпичная стена на изображениях. Не беспокойтесь, она тут не играет никакой роли, так как стропильная система одинакова, как в кирпичном, так и в деревянном доме. Ваша задача — ознакомиться с тем, как ее ремонтировать и мы в данной статье попытались дать исчерпывающую информацию. Пользуйтесь ей и все у вас будет в целости. Но кроме этого может ознакомиться и с другими материалами нашего сайта.

    Стропила служат основой всей кровельной конструкции, а их монтаж — одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

    Стропильная система: правила расчета и разработки

    Стропильная система — несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

    При расчете стропильной конструкции учитывают следующие факторы:

    1. Угол наклона крыши:
        2,5-10% — плоская кровля;
    2. более 10% — скатная кровля.
    3. Нагрузки на крышу:
        постоянные — общий вес всех элементов «кровельного пирога»;
    4. временные — давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    5. форс-мажорные, например, сейсмические.

    Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m

    , где
    Sg
    — вес снега на 1 м2,
    m
    -расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

    Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

    При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

    Элементы стропильной конструкции

    Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

    Материалы для изготовления стропил

    Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

    Деревянная конструкция имеет один существенный недостаток — со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

    С одной стороны металл добавляет жесткости стропильному сооружению, но с другой — снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

    Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

    В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

    Выбор стропильной системы: висячие и навесные конструкции

    Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

    Висячие стропила

    опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

    Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

    Наслонные стропила

    монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части — на внутреннем простенке или несущем столбе.

    Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет — висячие.

    Особенности обустройства стропил на разных крышах

    Двускатная крыша

    Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра — пологие кровли, чтоб максимально снизить давление на сооружение.

    Распространенный вариант двускатной крыши — конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

    Для двускатной крыши применяется наслонная и висячая стропильная система.

    Шатровая крыша

    Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

    Шатровую крышу целесообразно устанавливать при выполнении двух условий:

    • основание постройки квадратной формы;
    • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

    Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями — стойками затяжками.

    Вальмовая крыша

    Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

    Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

    Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель — балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

    Ломаная крыша

    Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

    1. Монтаж П-образной конструкции — опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции — балки перекрытия.
    2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
    3. Монтаж стропильных ног.

    Двухскатная крыша: установка стропил своими руками

    Расчет угла наклона и нагрузок

    Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

    При выборе угла наклона надо учесть, что:

    • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
    • при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

    Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

    Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем — 40-50 кг/м2).

    Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

    Монтаж мауэрлата и стропил

    Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

    Дальнейшее возведение конструкции выполняется в такой последовательности:

    Установка стропил: видео

    Способы соединения элементов стропильной конструкции: видео

    К сожалению вы не указали какую именно систему стропил (висячую или наслонную) использовали ваши родители при устройстве крыши. Узлы креплений этих систем немного отличаются друг от друга. Разберем вкратце каждую из них.

    Висячая

    система стропил позволяет не укладывать мауэрлат при устройстве холодного (не жилого) чердака (на этом можно сэкономить). Крепление нижней части стропил выполняется к затяжке одинарным или двойным зубом:

    Дощатым зубом и зубом на стальных пластинах:

    А вверху стропила соединяются между собой болтами, металлическими пластинами или деревянными накладками:

    При наслонной

    системе стропильная нога впирается в мауэрлат и крепится уголками, гвоздями или скобами:

    В верхней части стропила крепятся к коньковому прогону гвоздями, болтами, деревянными накладками или металлическими пластинами без врубок или с врубками, упертыми в прогон:

    Все приведенные выше способы крепления довольно надежны. При креплении стропильных систем нужно придерживаться принципа, при котором один конец стропильной ноги имеет скользящую опору (для висячих стропил это верхний узел) и при изменении величины временных нагрузок (снег, ветер) конструкция не трещит. Другой конец стропил закрепляется жестко и имеет возможность работать при боковых нагрузках (поворотный режим).

    Одним из самых ответственных этапов строительства дома является монтаж крыши, ведь для этого необходимо выбрать оптимальный вариант расположения стропил. Чтобы самостоятельно построить крышу, нужно рассмотреть несколько вариантов монтажа кровли, а также узнать об последовательности выполняемых действий.

    Подготовка

    Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

    1. Какая стропильная система будет использоваться. Существует два варианта – это наслонная и висячая. В каждом случае установка стропил производится по своим правилам. Это нужно обязательно учитывать.
    2. Определиться с углом наклона ската. Здесь учитываются различные параметры. Во-первых, природные условия в вашем регионе. Чем меньше угол наклона, тем больше скапливается снега. При этом уменьшается ветровая нагрузка. При большом угле наклона все наоборот. Во-вторых, следует учитывать и рекомендации от производителя кровельного материала.
    3. Нагрузки. Перед тем как составлять схему следует определиться с тем, какие силы будут воздействовать на всю конструкцию. Исходя из этого, рассчитываются все параметры самих стропил и частота их установки. Учитываются как переменные, так и постоянные нагрузки. К первым относят атмосферные воздействия – это осадки и ветер. К постоянным нагрузкам относится вес всех компонентов крыши, включая установленное оборудование, читайте подробнее: расчет стропильной системы.
    4. Параметры самих стропил. Тут нужно рассчитать их длину и сечение. Эти величины будут зависеть как от конструктивных особенностей самой крыши, так и от нагрузок, которые она должна выдерживать,

    Терминология ферм крыши

    Как работает ферма

    Ферма — это рама, поддерживающая нагрузки за счет эффективной передачи усилий на концевые опоры. В то время как стержневой каркас может использовать более крупные элементы 2×8, 2×10 и т. Д. (Что дорого) и может потребовать либо дополнительных балок, либо внутренних несущих стен, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

    Типовые каркасные системы

    Ферменные каркасные системы обеспечивают невероятную гибкость во внешнем виде кровельной системы.Иллюстрации ниже предназначены для того, чтобы помочь вам визуализировать типичные системы каркасных ферм.

    Фронтон

    Двускатная крыша обеспечивает самые основные системы крыши. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые встречаются посередине. Фронтонная ферма обычно снабжена вертикальными перемычками, расположенными на расстоянии 2 футов от центра для облегчения обшивки.

    Упавший фронтон

    Если карниз крыши выходит за торцевую стену фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши.Верхний пояс фронтона опущен, так что строитель может провести ряд смотровых площадок (или лестниц) от фасции обратно к первой общей ферме.

    Переход фронтона

    Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. Меньший фронтон будет иметь вертикальные стенки, расположенные на расстоянии 2 футов от центра по всей длине фермы. В то время как фермы с большим пролетом будут иметь вертикальные стенки, расположенные только на 2 фута в центре для той области, которая не покрыта фермой меньшего размера.

    Набедренный комплект/наконечник

    Голландское бедро

    Бостон/Тюдор Хип

    Набор долины

    Комплект долины (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. В этом примере без ендов у нас было бы пустое отверстие в крыше за балкой.

    Комбинированные фермы

    Когда фермы крыши слишком высоки для производства и/или доставки, мы «закроем» фермы и предоставим дополнительные фермы.Контейнеры слева показаны над крышей, чтобы можно было увидеть прогоны и систему связей.

    Свесы

    Верхний пояс, выходящий за нижний пояс и опору, называется выступом. Срез обычно используется на свесе, но он может выглядеть как на изображении справа.

    Подшипники

    Подшипниковые блоки

    Раздавливание пятки. Иногда усилия, передаваемые через древесину на несущую стену, достаточны для того, чтобы древесина со временем сминалась, если только не используется опорный блок.В инженерном паспорте фермы со штампованной печатью будет указано, требуются ли для конкретной фермы опорные блоки. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема забивания гвоздей.

    Общие условия для подшипников нижнего пояса

    На рисунках ниже показаны два типичных состояния подшипника нижнего пояса. Тот, что слева, показывает ферму в подвеске. Правый конец изображения справа показывает ферму, прибитую к балке или ригелю.

    Общие условия для подшипников верхнего пояса

    Фермы могут иметь опору прямо под верхним поясом.Иногда подшипник находится между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, вертикальный конец фермы может проходить вниз, чтобы сидеть на подшипнике.

    Типовые формы ферм

    Внешний профиль фермы может принимать практически любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

    Изображения на этой странице предоставлены компанией Alpine Engineered Products.

    Планы двускатной крыши 24×24 | Мои планы на открытом воздухе

    Этот пошаговый самодельный проект примерно 24×24 плана двускатной крыши сарая . Эта статья является ЧАСТЬЮ 2 проекта сарая 24×24, где я покажу вам, как построить двускатную крышу. Добавьте усиление на крышу, если вы живете в районе с сильным снегопадом или ураганами. Отрегулируйте наклон крыши в соответствии с вашими потребностями. Взгляните на остальную часть моих планов деревообработки , если вы хотите получить больше вдохновения для строительства.

    При покупке пиломатериалов нужно очень тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.





    Проекты, сделанные из этих планов





    План двускатной крыши 24×24

    Здание-а-24×24-навес-двускатная крыша



    • H  – 4 шт. сайдинга T1-11 – длина 26 1/4″x48″, 4 шт. – длина 48 3/4″x48″, 4 шт. – длина 71″x48″ ТОРЦЕВЫЕ ПАНЕЛИ
    • I  – 2 отрезка бруса 2×6 – длина 168 дюймов, 1 отрезок – длина 278 1/2″ 13x ФЕРМА
    • I – 2 шт. бруса 2×4 – длина 37 1/4″, 2 шт. – длина 80 3/4″ 13x ОПОРЫ ДЛЯ ФЕРМ
    • J  – 8 шт. пиломатериалов 2×6 – длина 168 ″, 36 шт. – длина 8 1/2 ″ КОНСТРУКЦИИ
    • K — 16 шт. фанеры 3/4″ — длиной 48″x96″, 4 шт. — длиной 48″x48″, 4 шт. — длиной 24″x96″, 4 шт. — длиной 24″x48″, 4 шт. — 12″x72″ в длину, 4 шт. – 12″x96″ в длину  КРЫША
    • L — 750 кв.м толя, 750 кв.м битумной черепицы КРОВЛЯ
    • M  – 2 шт. пиломатериала 1×8 – длина 312 ″, 4 шт. – длина 169 ″ ОБИВКИ

     Один день









    Как построить двухскатную односкатную крышу 24х24

    Стропила для 24-футовой фермы

    Первым этапом проекта является изготовление стропил для фронтона сарая.Как вы можете легко заметить на схеме, вам нужно сделать надрез под углом 25 градусов к одному концу и надрез «птичий рот» к другому концу.

    Сборка стропильного каркаса

    Установите стропила на ровной поверхности, а затем обрежьте нижнюю стропилу. Сделайте надрезы под углом 25 градусов на обоих концах нижнего стропила, а затем установите его на фермы. Выровняйте края заподлицо и не оставляйте зазоров между компонентами для профессионального результата.

    Фермы-опоры

    Используйте пиломатериалы 2×4 для опор фермы.Сделайте надрезы под углом к ​​опорам, а затем сгладьте края наждачной бумагой.

    Сборка ферм

    Установите опоры на фермы, а затем плотно зафиксируйте их металлическими пластинами. В качестве альтернативы вы можете сделать косынки из фанеры толщиной 1/2 дюйма.

    Монтаж ферм

    Прикрепите фермы к верхней части сарая и отвесьте их с помощью спиртового уровня. Поместите фермы через каждые 24″ по центру для профессионального результата. Используйте стропильные стяжки, чтобы плотно зафиксировать фермы на месте.

    Торцевые панели фронтона

    Используйте сайдинговые панели T1-11 для фронтонных концов сарая. Выровняйте края заподлицо и вставьте 6-8d гвоздей каждые 8 ​​дюймов вдоль каркаса. Не оставляйте зазоров между панелями для профессионального результата.

    Сборка свесов

    Построить навесы для сарая из бруса 2х6. После обрезки стропил необходимо прикрепить бруски. Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2″ в блоки. Вы можете отрегулировать размер выступов в соответствии с вашими потребностями.

    Монтаж свесов

    Установите навесы спереди и сзади навеса. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать их на месте.

    Установка листов крыши

    Установите листы фанеры толщиной 3/4″ на верхнюю часть сарая. Выровняйте края заподлицо и не оставляйте зазоров между компонентами. Просверлите направляющие отверстия и вставьте шурупы 1 5/8″ каждые 8″ вдоль стропил.

    Установка передней и задней отделки крыши

    Установите накладки на переднюю и заднюю часть навесной крыши.Выровняйте края заподлицо и вставьте гвозди, чтобы вы могли плотно зафиксировать их на месте.

    Боковые накладки на крышу

    Установите планки 1×8 по бокам навеса. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы плотно зафиксировать их на месте.

    Монтаж кровли

    Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте большой кусок для верхнего края.Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.

    Прочтите инструкции, нанесенные на пакеты битумной черепицы, прежде чем плотно укладывать их на место. Начните с нижней левой стороны крыши и установите их до самого верха.

    Планы навесов 24×24 – вид сбоку

    Посмотрите ЧАСТЬ 1 сарая, где я покажу вам, как построить каркас сарая, и ЧАСТЬ 3 проекта, чтобы узнать, как построить боковую дверь и как установить наличники.

    Планы сарая 24×24 – вид сзади

    Если да, я рекомендую вам ознакомиться с остальными планами моего сарая ЗДЕСЬ. Я спроектировал много навесов, начиная с двускатных, заканчивая односкатными и двускатными. Кроме того, у меня есть много размеров на выбор.





    Этот проект по деревообработке был около 24×24 плана двускатного сарая бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





    Как построить односкатную крышу и установить кровельные фермы

    Думаете построить сарай? Если да, то рекомендуется составить контрольный список того, что необходимо включить в планирование.

    Вот почему мы объединили этот ресурс с пошаговым руководством о том, как накрыть сарай крышей для дополнительной защиты в любых погодных условиях.

    От; пент, фронтон и бедро-гамбрел, солончак и многое другое — все они имеют стандарты для планирования вашей сборки. Когда вы решите построить свой собственный сарай, очень важно выбрать правильную крышу, при этом необходимо учитывать несколько важных факторов.

    Садовое здание – Стиль

    Прежде всего, вам нужно знать, подойдет ли ваш стиль крыши к . И затем, будет ли это соответствовать стилю вашего сарая.Например, односкатная крыша для большой мастерской может быть не лучшей идеей, если вы хотите перемещать высокое оборудование внутрь и наружу. Точно так же крыша с обратной вершиной может не подойти для компактного углового летнего домика.

    Водонепроницаемый и атмосферостойкий

    Предотвратит ли выбранный вами стиль покрытия и материалы от намокания содержимого и сохранит ли оно его сухим? Важны правильные материалы и конструкция.

    В конечном счете, все стили, от двускатной крыши до причудливых крыш, предназначены для обеспечения адекватного стока .Это означает, что они должны сохранять внутреннюю часть вашего сарая сухим и устойчивыми к скоплению. Но выбранные вами материалы могут отличаться.

    Бюджет

    Будет ли строительство конструкции крыши рентабельным в течение всего срока службы? Какие материалы понадобятся? Традиционный войлочный стиль, деревянная или глиняная черепица?

    Вы даже можете выбрать более современную зеленую крышу «живое растение». Это может быть привлекательной недорогой и не требующей особого ухода альтернативой при строительстве односкатной крыши.Думайте о долговечности материалов и при их выборе.

    Вы хотите поменять кровельный материал? С чем-то вроде зеленого кровельного войлока или битумной черепицы это сделать намного проще. Как часто нужно будет заменять кровлю, чтобы поддерживать ее в надлежащем состоянии? Было бы более рентабельно раскошелиться на водонепроницаемую резиновую крышу из EPDM?

    Без тщательного выбора материала можно построить экономичную водонепроницаемую крышу из материалов и , которая будет выглядеть красиво.

    Стили крыш – какой тип крыши?

    Крыши имеют три группы широких уклонов, что означает угол или скат для стока воды. В зависимости от желаемого шага необходимо выбрать правильные материалы, чтобы следовать заданному наклону.

    Популярное заблуждение о том, что вода течет только вниз по склону, и это не всегда верно, когда речь идет о уровне крыши. Порывы ветра могут поднимать воду вверх и бросать вызов силе тяжести, заставляя воду проникать между плитками внахлест и в конструкцию крыши.

    Стандарты минимального шага для любой кровельной системы помогают обеспечить устойчивость к проникновению воды . Тем не менее, что-то вроде глиняной плитки поверх водонепроницаемой подложки может обеспечить еще большую защиту.

    Плоская крыша – уклон от 0 до 10 градусов

    Более плоская крыша, скорее всего, будет односкатной с небольшим свесом спереди. Идеально подходит для тенистой веранды перед садовым домиком.

    Плоская крыша имеет уклон 10 градусов или меньше. Основным материалом для сарая с плоской крышей является битумно-минеральный войлок поверх листового металла или фанерных кровельных плит . Если вы выбираете плоскую крышу, имейте в виду, что она, скорее всего, потребует более частого обслуживания, чтобы предотвратить протечки. Ознакомьтесь с инфографикой ниже для получения дополнительной информации о паровых мембранах.

    В строительной отрасли есть старая поговорка, когда речь идет о плоских крышах: «Есть те, которые протекают, и те, которые в какой-то момент протекают». Тем не менее, не позволяйте этому оттолкнуть вас от красивого современного навеса с односкатной крышей.

    Цикл обслуживания будет менее регулярным, если угол наклона ближе к 10 градусам , но все равно будет происходить более регулярно, чем при использовании более высокого угла наклона.

    Важно помнить: если монтируется утепленная крыша, обязательно оставляйте воздушный зазор между настилом крыши и изоляцией для вентиляции. Это поможет предотвратить скопление влаги и рост плесени. Кроме того, всегда полезно следовать рекомендациям производителя.

    Некоторые местные органы власти также рекомендуют добавить дополнительные 5 градусов к минимальному шагу, установленному производителем, на всякий случай. Это помогает обеспечить «водонепроницаемость».

    Крыша с малым уклоном – от 10 до 20 градусов

    Низкая крыша имеет уклон от 10 до 20 градусов, и наиболее распространенными материалами являются черепица и черепица . При установке необходимо соблюдать особую осторожность и осторожность при использовании водонепроницаемой подложки, и важно следовать рекомендациям производителя.

    Скатная крыша – 20 градусов и выше

    С крутым уклоном, это обычный стиль, который мы видим на вершинных крышах, с центральным пиком на коньке.

    Скатная крыша имеет уклон 20 градусов или выше. Материалы, обычно используемые для этой степени наклона, имеют свои собственные важные «эмпирические правила».

    Кровельное покрытие и кровельный материал

    Посмотрите ниже на ваш выбор материала крыши.

    Бетонные замковые плитки

    • Наиболее подходящий материал для шага 20 градусов и выше.
    • Тяжелый утяжеленный материал. Из соображений безопасности при планировании конструкции необходимо учитывать прочность и поддерживающую способность несущей крыши и стен.
    • Бетонные замковые плитки чаще используются на больших деревянных конструкциях, чем на небольших, из-за их веса.

    Глиняная плитка

    • Для общего угла наклона не менее 35 градусов.
    • Жесткая внешняя оболочка – водонепроницаемая.
    • Доступен в огромном ассортименте цветов, размеров и форм.

    Какие бы материалы вы ни выбрали для строительства односкатной крыши, всегда получите паспорта производителя на продукцию . Они будут включать в себя минимальный уклон крыши, чтобы сохранить водонепроницаемость сарая.

    с

    Битумная черепица и зеленый войлок

    Битумная или битумная черепица и зеленый рубероид недороги, просты в установке и обеспечивают превосходную защиту. Их также легко заменить в случае необходимости. Вот почему наши садовые навесы поставляются с кровлей и войлоком в стандартной комплектации.

    Краткое описание конструкции крыши

    Стоимость кровельных материалов для сарая

    Рулон минерального войлока поставляется с нашими стандартными садовыми навесами, летними домиками, беседками и бревенчатыми домиками. Они, как правило, по-прежнему имеют короткую продолжительность жизни, несмотря ни на что. Подумайте о замене через 3-5 лет. Помните, что любое повреждение кровли сарая может привести к попаданию воды и повреждению конструкции сарая.

    Для более надежного (но более дорогого) выбора по сравнению с минеральным кровельным материалом следующим шагом является войлочная черепица или кровельная черепица с ожидаемым сроком службы 15 лет. Начиная с нижней части крыши, плитки укладываются внахлест друг на друга примерно на 50 мм с нахлестом 150 мм с каждой стороны конька. Закрепите эту полосу коньковым колпачком или битумным клеем.

    Деревянная черепица – срок службы 30 лет , имеет слой подложки на дне и крепится к рейкам.

    Стропила крыши и фермы

    Что лучше для вашей кровельной рамы, стропил крыши или кровельных ферм? Это зависит от того, к чьему мнению вы прислушиваетесь!

    Некоторые каркасщики старой школы предпочитают стропила, но строителям новой школы нравится, что фермы можно построить за меньшее время и они более эффективны с точки зрения затрат и времени; меньше времени на сборку означает меньше часов.

    Что такое стропила? Стропила поддерживают настил крыши и представляют собой ряд наклонных балок, идущих от вальмы или конька к плите стены (карнизу или скату). Два стропила составляют пару. Стропила склонны к обрушению при горизонтальном движении; это известно как стеллаж.

    Что такое фермы? Деревянные фермы крыши представляют собой структурные каркасы, которые обеспечивают поддержку крыши, перекрывая пространство (известное как залив) над комнатой. Фермы обеспечивают продольную поддержку из-за дополнительных балок, используемых в конструкции фермы.

    Как построить стропильные фермы

    Построить фермы сарая

    Как построить стропильные фермы для односкатной крыши

    Мега-сарай: строительство и установка ферм крыши

    Система стропильных ферм для сарая, амбара или крошечного дома

    Установка ферм на сарае

    Как построить стропила односкатной крыши

    Как вырезать стропила крыши

    Разметка стропил крыши

    Стропильная доска для двускатной крыши

    Стропила двускатной крыши — узнайте, как построить крышу амбара

    Коньковые и балочные стропила

    Стропила вальмовой крыши

    Стропила крыши здания

    Коньковая балка и стропила

    Строительство и установка стропил

    Домкрат Стропила

    Каркас вальмовой крыши, быстро и просто

    Независимо от того, какой тип сарая вы строите – малый, средний или большой – необходимо тщательное планирование!

    В проекте каркаса односкатной крыши также будет указано:

    • Тип отделки односкатной крыши: традиционная черепица, глина, дерево, листовой металл или экожилинг
    • Тип опоры: стропила или ферма
    • Затраченное время
    • Стоимость.
    После того, как вы успешно построили, защитили от атмосферных воздействий и даже утеплили крышу своего сарая, вы можете подумать об ее обогреве.

    Существует множество планов проектирования, доступных для загрузки, и видеоролики в Интернете, которые помогут вам. Решить, какой из них вы хотите иметь в своем дворе, является первым шагом. Так что ознакомьтесь со ссылками на видео и ресурсы или перейдите к нашему руководству о том, как защитить от влаги и утеплить сарай.

    🔨 Как построить беседку со скатными стропилами

    Введение и требования к пиломатериалам

    Эта беседка представляет собой прочную конструкцию, состоящую из забетонированных в землю столбов 100х100 (4х4), 100х50 (2х4) стропила и рейки 50х50 (2х2).

    Общая высота составляет 2200 мм (88 дюймов), хотя ее можно изменить по желанию, а площадь основания (общая площадь на земле) составляет 1100 мм (44 дюйма) x 700 мм (28 дюймов).

    Шаг (угол, уклон) стропил (от горизонтали) 18,4°.

    То есть: подъем 1 к 3 (или 1/3) означает, что стропила возвышаются на 1 единицу измерения на каждые 3 единицы измерения по горизонтальной плоскости (прогону).

    В Соединенных Штатах шаг дается в дюймах, при этом пробег (горизонтальная плоскость) составляет 12 дюймов, а подъем является отношением к этому.В этом случае уклон стропил
    будет дан как подъем 4″ на 12″ прогона, что все равно равно подъему 1 к 3 или 18,4°.

    Примечание: Если вы предпочитаете более крутую крышу, есть еще один аналогичный план с верхом под углом 45°. Чтобы увидеть , нажмите здесь

    Требования к пиломатериалам

    Используйте пиломатериалы, подходящие для наружных работ. Можно использовать как гладкую (точеную, обработанную), так и шероховатую древесину. Это просто вопрос личных предпочтений.

    Вам понадобится….

    • 4 стойки 100 мм x 100 мм (4″x4″) длиной 2400 мм (8 футов).
    • 2 шт.: балки 100 мм x 100 мм (4″x4″) длиной 1000 мм (40″).
    • 2 блока 100 мм x 100 мм (4″x4″) длиной 500 мм (20″).
    • 3 из: 75 мм x 25 мм (1″x3″) стропильные скобы длиной 600 мм (24″).
    • 6 из: стропил 100 мм x 50 м (2″x4″) длиной 900 мм (36″).
    • 14 шт.: планки 50 мм x 50 мм (2″x2″) длиной 1000 мм (40″).
    • 16,5 м (55 футов) квадратного упора 25 мм x 25 мм (1″x1″) для удержания решетчатой ​​панели.
    • 2 решетчатые панели размером примерно 1550 мм x 500 мм (62″x20″).

    Планы

    Планы беседок

    Инструкция по строительству

    Стойка для столбов беседки
  • 6 Отверстия под столбы. Для достаточно твердого основания
    сделайте отверстия размером 350 мм (14 дюймов) и глубиной 600 мм (24 дюйма).
  • Размеры см. на схеме вала.
  • Забетонируйте стойки 100 мм x 100 мм (4″x 4″) на месте.
  • На этом этапе стойки длиннее требуемой длины.
  • Подождите до следующего дня, пока бетон немного затвердеет, прежде чем обрезать верхние части стоек до необходимой высоты.
  • Отличное описание того, как установить (расположить) столбы, смешать и залить бетон, поставить столбы и обрезать верхушки столбов, можно найти в статье Строительство садовой беседки.
  • Отметьте кривые на балках
    • Вырежьте две балки длиной 1000 мм (40″) из заготовки 100 мм x 100 мм (4″x4″).
    • Отметьте арку радиусом 100 мм (4 дюйма) на концах обеих балок.
    • Это можно сделать, сделав поворотный рычаг из 120-миллиметровой (5″) деревянной полосы.
    • Вбейте небольшой гвоздь в рычаг на 100 мм (4″) вверх от конца, пока он не будет выступать с другой стороны.
    • Вбейте выступающую часть гвоздя в балку на расстоянии 100 мм (4″) вверх от конца и немного внутрь от края. (См. рисунок.)
    • Рука должна вращаться, используя гвоздь в качестве оси.
    • Держите карандаш на конце поворотного рычага, чтобы отметить кривую.
    • Проделайте это с обоими концами обеих балок.

    Вырежьте кривые и прикрепите балки
    • Вырежьте кривые.
    • Если у вас нет ленточной пилы, вы можете использовать торцовочную пилу, чтобы вырезать кривую, сделав несколько прямых пропилов под разными углами вокруг изогнутой линии (см. рис. 1 ). Затем процесс закругления завершается наждачной бумагой и шлифовальным блоком.
    • Если у вас нет торцовочной пилы, то того же результата можно добиться с помощью ручной пилы, хотя и потребуется немного дополнительной работы.
    • Затем поместите балки поверх стоек и закрепите их на месте.
    • Угловой гвоздь (ногтевой гвоздь) через боковые стороны балок в вершины стоек.
    • Расположение см. на плане оправки.

    Изготовление каркаса для решетки
    • Решетчатые каркасы (по одному с каждой стороны беседки) состоят из стоек, балок и нижних блоков.
    • Завершите решетчатые рамы, закрепив блок размером 100 мм x 100 мм (4″x4″) примерно в 1550 мм (62″) под каждой балкой.

    Установите решетку
    • Цель состоит в том, чтобы зажать решетку между двумя деревянными брусками (упорами), прикрепленными к раме.
    • Каркас — стойки, балка и нижний блок.
    • В этом проекте используются квадратные упоры 25 мм x 25 мм (1″x1″).
    1. Во-первых, закрепите упоры внутри рамы только с одной стороны.
    2. Вставьте решетку.
    3. Прикрепите упоры к решетке с другой стороны (см. рисунок).
    • Здесь подробно описано, как установить решетку.

    Инструкции по сборке (продолжение)

    Вырежьте стропила беседки
    • Вырежьте шесть 900 мм (36″) стропил из заготовки 100×50 (2″x4″).
    • Сделайте один конец каждого стропила изогнутым и отрежьте другой конец под углом 18,4°.
    • Размеры см. на схеме вала.
      Обрежьте изогнутые концы точно так же, как обрезали концы балки.
      См. предыдущую страницу.
    • На этом этапе не беспокойтесь о том, чтобы прорезать сиденье в стропилах.

    Соедините стропила вместе и добавьте рейки

    1. На ровной поверхности прибейте верхушки двух стропил вместе, образуя пару. Всего будет три пары стропил.

    2. Прибейте распорки к каждой паре.

    3. Поднимите три пары стропил на верстак (см. рисунок выше) и равномерно разложите их.
    Размеры указаны на чертежах.

    • Прибейте рейки 50 мм x 50 мм (2″x2″) к стропилам. Начните первую рейку на 30 мм (1 1/4″) вниз от вершин стропил и разместите все остальные
    • 100 мм (4″) от центра к центру.

    Разметьте и сделайте вырез сиденья
    • Сделайте маркер, вырезав кусок дерева 50 мм x 50 мм (2″x2″) длиной 1100 м (44″).
    • 1100 м (44″) — это точная ширина беседки от внешней стороны одной балки до внешней стороны другой балки.
    • Поставьте верхнюю часть беседки на край и поместите маркер поверх пары стропил.
    • Расположите маркер таким образом, чтобы оба конца находились на 40 мм (1 1/2″) над стропилами, а также убедитесь, что маркер находится по центру.
    • Отметьте концы маркера на стропилах и снимите маркер.
    • Проделайте то же самое с двумя другими парами стропил.
    • Все вырезы сиденья теперь помечены.
    • Вырежьте их ручной пилой.

    Можно покрасить прямо сейчас
    • Гораздо проще покрасить верхнюю часть беседки, пока она еще на земле!

    Закрепите верхнюю часть вала на месте
    • Теперь нужно просто поднять верхнюю часть вала на балки.
    • Вырезы сиденья должны аккуратно прилегать к балкам.
    • Расположите верхнюю часть на одинаковом расстоянии спереди и сзади и закрепите гвоздями.

    Готово!

    ПОТОЛОЧНЫЕ БАЛКИ ДЛЯ ОДВЕСНОЙ КРЫШИ

    Поговорка «Они строят не так, как раньше» часто оказывается верной, когда речь идет о потолочных балках.И это так же хорошо. Я реконструировал много старых домов с потолочными балками, провисшими под тяжестью времени и тяжелой штукатурки. Если вы живете в старом доме,
    посмотрите на свои потолки, особенно в больших комнатах, и проверьте, не провисают ли они в центре.

    После того, как стены выровнены и выровнены, потолочные балки можно прибить к вершинам стен для подготовки к установке стропил крыши (см. рисунок на стр. 132). В стропильных фермах заводского изготовления балки являются частью фермы (дополнительную информацию о стропильных фермах см. в главе б).Балки прибиваются к верхним плитам стен и помогают связать каркас дома. Стропила крыши прибиваются как к пластинам, так и к балкам, образуя ферму, которая помогает удерживать крышу от провисания под большими нагрузками, такими как мокрый снег.

    Выкладка балок

    Разложите стены для балок точно так же, как вы разложили краевые балки для пола (подробнее об этом см. Главу 4). Зацепите длинную ленту за конец наружной стены и отметьте 1 б в.о.в. (или 24 дюйма o.c.) длины здания. Как и в случае с балками пола, поставьте крестик рядом с отметкой, чтобы показать, где балка будет прибита гвоздями.

    Балки крепятся к стропилам крыши, и иногда их нужно немного подрезать, чтобы они соответствовали наклону крыши. Например, если вы используете балки 2 × 8 и стропила 2 × 6, концы балок необходимо обрезать, как показано на рисунке выше. В противном случае они будут торчать над скатом крыши. Не забудьте разметить и обрезать потолочные балки вершиной вверх.

    Используйте 2×6 для первой потолочной балки, уложив ее ровно на торцевую стену. Если торцевая стена построена из 2×4, вырежьте пазы шириной 1V2 дюйма и длиной 20 дюймов на концах 2×6
    и прибейте ее заподлицо снаружи. Как показано на рисунке выше, выемки оставляют место для первого набора стропил, которые необходимо прибить к пластинам. Если торцевая стенка имеет конструкцию 2×6, к пластине прибивают плоскую поверхность 2×4, ЗУ2 дюйма снаружи. Это оставляет место для фронтонных стоек 2 × 4, которые можно прибить под стропилами.Часть плоскости 2x, которая нависает над внутренним краем пластины, служит опорой для гипсокартона потолка.

    Установка балок

    Повернув корону вверх, начните прибивать балки по краям к каждой разметке гвоздем 16d с каждой стороны. Там, где балки перекрывают внутреннюю несущую стену, прибейте их вместе двумя гвоздями 16d и прибейте к стене одним гвоздем 16d с каждой стороны. Балка, проходящая над любой другой стеной, крепится к пластине гвоздем 16d с каждой стороны.Это помогает удерживать строительную отвесность и укрепляет всю конструкцию.

    Подиумы редко требуются по кодексу. Обычно это 1х4 или 1х6, прибитые к потолочным балкам в середине пролета (см. фото на стр. 140). Они помогают удерживать балки в вертикальном положении, без перекосов и на правильном расстоянии друг от друга, а также делают более безопасным ходьбу при укладке стропил крыши. Отметьте макет либо на 16 дюймов o. в. или 24 в. о. в. на подиуме, прежде чем закрепить его двумя гвоздями 8d на балку.

    При установке балок второго этажа или любого потолка, который будет покрыт гипсокартоном, необходимо прибить подложку ко всем стенам, которые проходят параллельно балкам.Обычно это можно сделать, прибив плоскую планку 2 × 6 к верхней пластине стены 2 × 4 и оставив 1 дюйм свисать с обеих сторон. Или вы можете прибить 2 × 4 поверх пластины (см. рисунок справа). Это хорошее место, чтобы использовать более короткие куски двойного запаса, кривые шпильки, балки с плохой коронкой и пиломатериалы с большими сучками. Прибейте подложку через каждые 16 дюймов гвоздями 16d непосредственно над стойками стены.

    Обрамление выступов в потолках

    Чтобы попасть на чердак, придется срезать одну или две балки.Большинство кодов требует, чтобы этот доступ был размером не менее 30 дюймов на 30 дюймов. Мне нравится размещать эти отверстия доступа в труднодоступном месте, например, на потолке шкафа.

    После того, как потолочные балки будут установлены, разметьте расположение смотрового отверстия прямо на балках, оставив дополнительные 3 дюйма, чтобы оставить место для двух верхних балок (см. рисунок справа). Поддержите балки, которые будут обрезаны, прибив гвоздями плоские 2 шт. через несколько балок, затем сделайте надрезы в потолочных балках и прибейте гвозди к перемычкам. Вырезать 141/2 дюйма.блоки, чтобы прибить их к перемычке между балками, чтобы помочь поддержать обрезанную балку.

    После того, как стены и потолочные балки готовы, можно заняться крышей.

    Как построить сарай: построить крышу сарая

    Видео об каркасе односкатной крыши

    Односкатная крыша, пожалуй, самая сложная часть сарая. Этот учебник предназначен для того, чтобы провести вас через этапы строительства односкатной крыши для простого сарая с двускатной крышей для пролетов до 10 футов.Используемые изображения показывают крышу с шагом 4 из 12, но шаг можно изменить на любой, указанный в ваших планах сарая. Следуя пошаговым инструкциям, вы научитесь:

    Добро пожаловать в этот учебник по строительству односкатной крыши. Здесь вы узнаете об этапах строительства односкатной крыши, включая установку стропил и профнастила.

    Если вы еще не построили стропила крыши , вы можете просмотреть учебник о том, как их построить, в шаге 4 этой серии по строительству сарая.

    шаг 1 ОТМЕТЬТЕ МЕСТА СТРОПИЛ НА ПЛАСТИНАХ СТЕНЫ сарая


    Первым шагом к установке стропил крыши является разметка мест расположения стропил на верхних пластинах. Начните планировку с конца сарая, показанного на планах. Отметьте расположение стропил на высоте 24 дюйма по центру, используя ту же технику разметки, которая использовалась для разметки стоек, показанных на пятом видео из этой серии видео.

    Выложите вторую стену, начиная с того же конца сарая, где вы выкладывали первую стену.

    шаг 2 УСТАНОВИТЕ ТОРЦЕВЫЕ СТРИЛЫ НА ПЛИТЫ СТЕНЫ ОДНА


    Вторым шагом является установка торцевых стропил на концах сарая. Убедитесь, что вы используете два стропила, которые имеют косынку только с одной стороны, и что сторона стропила без косынки обращена наружу

    Установите стропило на верхние пластины и выровняйте фронтон стропила с верхней пластиной на фронтоне навеса. Удостоверьтесь, что выступ птичьего рта стропила одинаков на обоих концах стропила.

    Прикрепите стропила к верхним пластинам, используя 3 гвоздя 8d в каждом месте соединения стропила с верхней пластиной.

    Таким же образом установите стропило на противоположном конце сарая.

    Стропила можно временно защитить от падения, прибив доску 2×4 к торцу фронтона, или на некоторых навесах сайдинг будет выступать над верхними пластинами. В этом сарае показаны обе техники.

    шаг 3 УСТАНОВИТЕ СТРУНУ МЕЖДУ ДВУМЯ КОНЦЕВЫМИ СТРОИЛАМИ


    Третий шаг очень прост, но важно помочь вам выровнять все остальные стропила.Установите струнную линию между вершинами двух концевых стропил. Сделайте веревку достаточно тугой, чтобы она не провисала, но и не настолько тугой, чтобы тянуть концевые стропила вниз.

    Вы можете завязать веревку узлом и зацепить ее в зазоре между концами стропил или просто вбить гвоздь в место соединения двух стропил на пике и привязать к нему веревку.

    шаг 4 УСТАНОВКА ОСТАВШИХСЯ СТРИЛ ОДНАРОВОЙ КРЫШИ


    Четвертый шаг — установить оставшиеся стропила крыши между двумя крайними стропилами.

    Установите каждое стропило на соответствующие отметки на верхних пластинах и совместите его вершину с линией струны. Затем прибейте его к верхним пластинам, используя 3 гвоздя 8d в каждом месте соединения стропила с верхней пластиной.

    шаг 5 УСТАНОВИТЕ ПОДКЛАДНУЮ ОБЛИЦОВКУ НА СТРИМИЛАХ НАРАВА

    Пятый шаг — установка нижней панели. Подобшивка представляет собой доску 2×4 или 2×6, которая соединяет нижний край стропил крыши.

    Начните с обрезки бордюрных досок по длине, а затем отметьте доски разметкой на расстоянии 24 дюйма от центра.Это хорошо работает для одновременной компоновки обеих лицевых панелей.

    Совместите метки на фризовой доске с концами стропил, убедитесь, что конец, с которого вы начали разметку на фризовой доске, совмещен с тем же концом, с которого вы раскладывали стропила на сарае.

    Убедитесь, что передняя панель находится на одном уровне с верхней частью стропил, и прибейте ее к хвостовикам стропил, используя 2 гвоздя 12d в каждом соединении.

    Установите вторую лицевую панель с другой стороны сарая так же, как и первую сторону.

    шаг 6 УСТАНОВИТЕ ПЕРВЫЙ ЛИСТ НА СТРИЛОГА ОДВАРНОЙ КРЫШИ


    Шестой шаг – установка первой детали обшивки, начиная с того же конца, с которого вы укладывали фермы. 7/16 дюймов OSB Чаще всего используется для обшивки крыш. Он поставляется в листах 4×8 и устанавливается с помощью гвоздей 8d. Установите профнастил на стропила нижним краем заподлицо с рейкой, а конец заподлицо с лицевой стороной стропила. Убедитесь, что конец, который разделяет стропило со следующим листом, разделяет верхний край стропила.

    Прибейте защитное покрытие к фасции и торцевому стропилу. Сначала вы можете использовать несколько гвоздей, чтобы удерживать лист на месте, а затем вернуться позже и прибить всю крышу за один раз.

    шаг 7 РАСПОЛОЖЕНИЕ РАСПОЛОЖЕНИЙ НА ВЕРХНЕМ КРАЯХ ЛИСТА И ПРИБИВАЙТЕ ПРОФИЛЫ К СТРИЛОПАМ


    Седьмой шаг заключается в разметке расположения стропил на верхней кромке листа и прикреплении обшивки к стропилам.

    Закрепите рулетку на фронтоне навеса, к которому прибита обшивка, и отметьте 24-дюймовую центральную разметку по верхнему краю обшивки или держите рулетку, чтобы показать размер разметки, пока вы регулируете стропила.

    Переместите каждое стропило, чтобы выровнять его с разметкой, и прибейте обшивку к стропилу. Это зафиксирует стропила на месте, чтобы они оставались на макете, пока вы продолжаете устанавливать профнастил на крышу.

    Когда два куска обшивки встречаются на стропиле, каждый лист ложится на половину верхнего края стропила. После того, как вы отрегулируете стропила, чтобы они равномерно держали каждый кусок профилированного покрытия, вы прибьете защитное покрытие.

    шаг 8 ПРОВЕРЬТЕ КОНЦЫ ФРОНЦА И УСТАНОВИТЕ ОСТАЛЬНУЮ ЧАСТЬ РЯДА ПРОФИЛИРОВАННОЙ ОБЛИЦОВКИ

    Восьмой шаг – выровнять концы фронтона и завершить установку первого ряда листов.Всегда устанавливайте полный ряд защитного покрытия перед установкой следующего ряда.

    Последний кусок кровельного покрытия необходимо отрезать так, чтобы торцевые стропила фронтона стояли идеально вертикально. Сначала проверьте фронтон сарая, с которого вы начали планировку, и убедитесь, что он вертикальный. Возможно, вам придется закрепить его, чтобы удерживать на месте. Затем сделайте стропило на еще не обшитом листами конце отвесно.

    Теперь измерьте размер обшивки, необходимой для покрытия от фронтона сарая до стыка обшивки в первом ряду.Нарежьте пленку и установите ее.

    шаг 9 УСТАНОВКА ОСТАЛЬНЫХ РЯДОВ ОБЛИЦОВКИ

    Девятый шаг – установка оставшихся рядов обшивки. Листы в каждом ряду должны располагаться в шахматном порядке относительно предыдущего ряда. Обычно они устанавливаются со смещением в 4 фута. Это увеличивает прочность стропильной системы.

    Начните с того же конца, с которого вы разложили стропила, и установите лист, который был обрезан для создания схемы расположения в шахматном порядке.

    Кровельное покрытие должно иметь зазор в ⅛ дюйма между краями, чтобы обеспечить возможность расширения. Используйте несколько гвоздей 8d в стыке между листами, чтобы удерживать зазор открытым, пока вы прибиваете лист к стропилам.

    Прибейте лист к стропилам, а затем удалите гвозди, удерживающие зазор между листами.

    , шаг 10, ПРИБИРАЙТЕ ГВОЗДИ С ПРОФИЛИРОВАННОЙ КРЫШИ САРАВА


    Десятый шаг – установка гвоздей по краям и центру листов крыши.Если вы еще этого не сделали, вам нужно будет установить гвозди через каждые 6 дюймов по краям и через каждые 12 дюймов в центре листов.

    Многие марки OSB. иметь маркировку, близкую к 24 дюймам на центральном макете, чтобы помочь вам найти стропила внизу.

    После того, как вы установили обшивку для первой стороны, вы повторите процесс для второй стороны крыши.



    Каркас и лист двускатной крыши

    Рисунок 8.1, Деталь каркаса крыши

    Рисунок 8.1, показывающий, как части конструкции крыши подходят друг к другу. На данный момент у вас есть 4 стены, прикрепленные к полу. Теперь пришло время установить конструкцию крыши.

    • Фронтонные концевые фермы
    • Обычные фермы и чердачное перекрытие
    • Торцевая доска фермы
    • Летающие стропила
    • Летающие фермы
    • Навесные доски
    • Кровельное покрытие

    Вы можете пометить верхние пластины как 16 дюймов O.C. или используйте стойки под каждой фермой в качестве ориентира.

    Прикрепите скобу 2×4

    Прикрепите 2×4 рядом с центром каждой торцевой стены, которая выступает на 3 или 4 фута над верхней пластиной.

    Будет служить стопором и распоркой, когда фронтон будет поднят на место.

    Между стеной и раскосом установить прокладку из 2-х слоев ОСП. Этот зазор в 1 дюйм позволит свесу торцевой обшивки скользить туда, где он будет перекрывать обшивку торцевой стены на верхней пластине.

    Прикрепить концевые фермы фронтона

    Это пример навеса 12×16 с шагом 12/12 и выступом 12 дюймов, двойными торцевыми дверями и одной боковой дверью

    . Для больших навесов это работа для 3 человек, потому что концы тяжелые, и вам придется работать вверх по лестницам.

    Установите лестницу снаружи обоих углов торцевой стены.

    Перенесите фронтон и установите его на верхнюю пластину вверх дном и задом наперед возле торцевой стены.

    Поднимите его горизонтально и удерживайте на месте, при этом 2 × 4 опираются на пол в центре базовой части, а один — в центре верхней части фермы.Будьте осторожны, чтобы надлежащим образом поддерживать центр фермы, когда она находится в горизонтальном положении, потому что она тяжелая и может сломаться под собственным весом, так как имеет небольшую прочность в горизонтальном направлении.

    Поднимите своих помощников по лестнице и используйте 2×4 в центре верхней части фермы, чтобы поднять ее вертикально. Затем помощники на лестницах могут переместить его на место, чтобы установить на торцевую верхнюю пластину.

    2-дюймовый выступ сайдинга будет скользить в зазоре между стеной и скобой. Вот почему вам нужно расположить скобы на расстоянии 1 дюйм от стены.

    Закрепите ферму на торцевой стене гвоздями или шурупами. Вы также можете прикрепить его к вертикальной распорке с помощью временного винта для больших и высоких ферм.

    Повторите эту процедуру для другой торцевой стены.

    Струнная линия

    Прикрепите веревку между одним из концов фермы фронтона и туго затяните ее.

    Это контрольная линия для проверки правильности центрирования каждой фермы, прежде чем окончательно закрепить ее на месте.

    Стековые фермы

    Так как фермы выше их О.C. интервал вам нужно сложить некоторые из них на одном конце сарая. В противном случае у вас не будет места, чтобы поднять последние несколько.

    Перенесите каждую ферму и положите ее на стену вверх дном ближе к концу. Поднимите его вертикально и сдвиньте, чтобы он опирался на ферму фронтона, и закрепите его на месте с помощью ремня.

    Сделайте это по крайней мере для половины ферм, в зависимости от длины, ширины и шага, которые вы строите.

    Установка ферм

    Расположите ферму на верхних пластинах на расстоянии 16 дюймов от центра и убедитесь, что ее конец находится на одной линии с линией струны, а конец основания фермы находится на внешнем краю верхней пластины.Не на внешнем краю сайдинга.

    Это делается для того, чтобы убедиться, что стенки не расширились больше или меньше размера «А». Затем прикрепите ферму двумя 3-дюймовыми шурупами для гипсокартона, вбитыми в каждую верхнюю пластину.

    Если сайдинг не дает ферме опуститься на верхнюю пластину, переместите ферму в сторону. Возьмите молоток и сломайте угол обшивки, пока ферма не сядет плотно на место.

    Если вы не можете установить все 3 точки фермы в правильное положение, это может означать, что стены искривлены или раздвинуты.Вы можете исправить это с помощью временной распорки 2 × 4 между проблемной частью стены и полом.

    Привинтите его к полу и ближайшему к стене стержню, если это необходимо.

    Мансардный этаж ?

    Если вы собираетесь сделать чердак, вам нужно переместить фанерные части пола 4 × 8 на место до того, как будут установлены последние 8 футов ферм.

    В противном случае у вас не будет возможности вставить листы фанеры.

    Сложите все части пола в первые 8 футов ферм, а затем переместите их на место после установки остальных ферм.

    См. Рисунок 8.1, Детали каркаса крыши

    Торцевые доски фермы

    Определите, сколько свесов вы хотите на концах фронтона, и соответствующим образом обрежьте торцевую доску фермы.

    Прикрепите их к концам фермы, выходящим за концы фронтона. Эти доски будут составлять полный размер свеса фронтона.

    Летучие стропила

    Обрежьте стропила на 1 1/2 дюйма меньше, чем свес торцевой доски фермы, чтобы учесть ширину стропила, и установите их с помощью гвоздей или шурупов.

    Летающие фермы

    Поднимите летающие фермы на место и прикрепите их к торцевым доскам фермы и пролетным стропилам.

    Карнизные доски

    Вырежьте карнизные доски из сайдинга высотой около 8 дюймов и поместите их между каждой фермой и на одной линии с верхней частью ферм.

    Прикрепите несколькими оцинкованными гвоздями к верхним пластинам.

    Вентиляция

    Если вы хотите добавить немного вентиляции, вы можете просверлить несколько 2- или 3-дюймовых отверстий в каждой доске и накрыть ее сеткой, скрепив ее на месте.Это обеспечит дополнительный приток воздуха, если вы позже установите вентиляцию турбины.

    Лист кровельный

    Установите обшивку крыши и закрепите ее гвоздями диаметром 8d через каждые 8 ​​дюймов. Расставьте суставы в шахматном порядке для максимальной прочности.

    После того, как защитное покрытие будет на месте, нанесите линии мелом и прибейте поле через каждые 8 ​​дюймов.

    Удаление раскосов фермы

    После того, как летающие фермы будут надежно прибиты к обшивке, вы можете снять их временные распорки.

    Купить планы постройки этого сарая

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
