Как правильно собрать двухскатную крышу: Крыша двухскатная своими руками: инструкция по возведению

Как собрать двухскатную крышу. Инструкция

1.08.2015

Несмотря на огромное разнообразие вариантов кровельных конструкций, которые поражают своим разнообразием архитектурных форм и изысков, классические двускатные крыши выглядят не менее привлекательно, не теряя своей популярности, и объясняется это, прежде всего, небольшой массой, простой и скоростью их монтажа. К тому же имея навыки и опыт в проведении строительных и ремонтных работ обустроить такую кровельную конструкцию можно вполне самостоятельно, не прибегая к услугам профессиональных специалистов, поэтому в этом разделе рассмотрим, как собрать двускатную крышу правильно, технологию и последовательность проведения работ.

Особенности устройства двускатной кровли

Конструкция двускатных кровель предусматривает ее расположение на стены, находящиеся на одинаковом уровне. Таким образом, мансардное помещение будет располагаться между двумя скатами и стенами, которые будут иметь форму треугольника. Кровельный пирог, его конструкция выбирается в зависимости от предназначения чердачного пространства.  Если чердачный этаж предназначен для проживания, обустраивают теплоизоляцию и дополнительные окна для обеспечения доступа воздух и освещения.

Двускатные кровельные конструкции могут иметь различную конструкцию относительно уровня угла наклона кровли, который определяется во многом видом кровельного покрытия, которое будут использовать для обустройства. Как правило, чаще всего встречаются двускатные крыши с наклоном в 30-45 градусов. Такая конструкция имеет достаточную прочность и устойчивость к порывам ветров, не дает скапливаться снегам и осадкам. Не менее популярны двускатные варианты с изломанными краями, так как такая конструкционная особенность позволяет использовать дополнительное пространство при возведении частных строений.

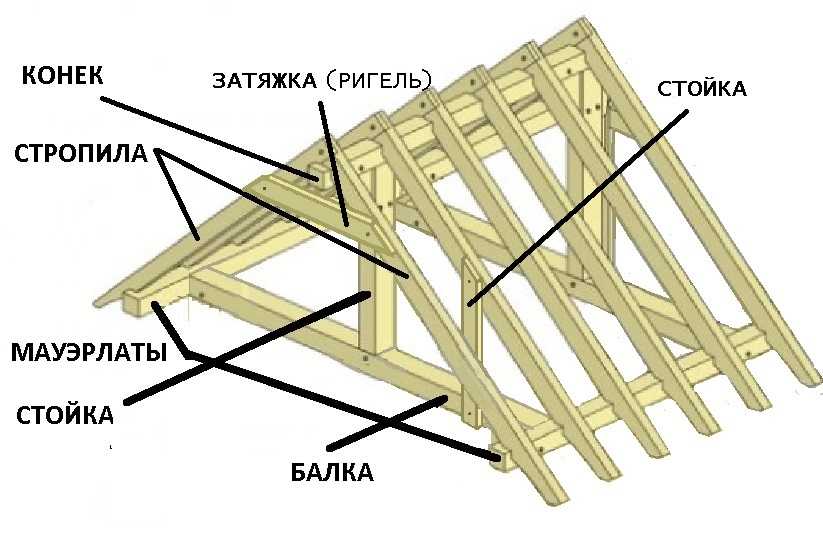

Основными элементами двускатных крыш являются:

1. Стропильная система.

2. Обрешетка, контробрешетка.

3. Кровля.

4. Коньковый  прогон.

5. Стойки. Мауэрлат – основание, на которое должны опираться стропила. Располагается над стропильной ногой, вдоль всего периметра ската конструкции.

6. Раскосы, диагональные соединения.

При обустройстве двускатных крыш можно применять деревянный клееный брус или обрезные доски. После возведения стен приступают к обустройству перекрытий при помощи балок. Это не плиты перекрытия пно, которые используются для перекрытия между этажами. При этом нужно учитывать, что если подчердачное помещение не будет предназначаться для жилья, вполне подойдут доски размером 50*150. Для обустройства мансарды применяют брус с сечением 150*150, который укладывают непосредственно на несущие стены строения, оставляя выступ от наружного края в пределах 5-7 см, что позволяет укрепить конструкцию, сделать ее более устойчивой и обеспечит защиту от влаги.

Перед тем, как навести крышу, составляют план-схему будущей кровельной конструкции, рассчитывают площадь кровли, так как этот показатель поможет определить нужное количество кровельного материала.

К монтажу стропильной системы, которая является основой всей кровельной конструкции, приступают после установки перекрытия. В большинстве случаев стропильная система в двускатных крышах представлена в форме равностороннего треугольника, который опирается на наружные стены, а стропильные ноги врезают в горизонтальную балку, то есть закрепляют в мауэрлат. При необходимости устанавливают дополнительные опоры на внутренние несущие перегородки при помощи балок. При выборе сечения брусков и размера их шага учитывают общую массу конструкции, уровень нагрузок, тип кровельного материала, конструкционные особенности кровли, климатические и погодные факторы региона.

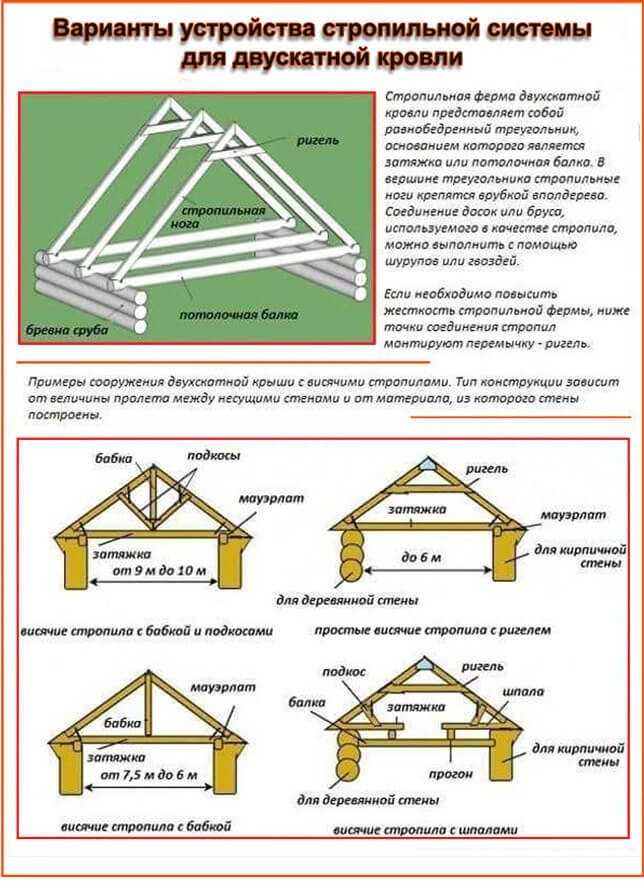

Стропильные системы бывают:

1. Наклонными, которые имеют дополнительно несколько точек опоры (коньковый брус, расположенный на средней несущей стене). Расстояние между опорами не должно превышать 5-6 см.

2. Висячими, которые опираются только на наружные стены и пересекаются друг с другом в    коньковой части. Применение висячих стропил уместно при отсутствии промежуточных опор.

Если конструкцией предусмотрены вертикальные элементы (стойки), рекомендуется для увеличения степени прочности использовать для опоры стропил подкосы, которые должны располагаться от нижней части стойки. Если кровельная конструкция предусмотрена без конькового бруса, устанавливают ригель и уже под ним оборудуют стойку. После возведения стропильной конструкции переходят к монтажу обрешетки, которая может быть разреженной (решетчатой) или простой.

Если в качестве покрытия применяют волнистые шиферные листы или металлочерепицу, для разрешенной обрешетки допустимое расстояние между досками не должно превышать 50 см. При сплошной обрешетке расстояние между досками оставляют в пределах 1 см. Такой вариант предпочтительнее устраивать при обустройстве мягких рулонных кровель. Для обрешетки подходят целостные доски толщиной 25 см и длиной два метра, при этом очень важно, чтобы на их поверхности не было сколов, трещин и других подобных дефектов. При необходимости настил можно сделать двойным, укладывая первый слой перпендикулярно коньку, вдоль спуска, второй – параллельно. Поскольку конструкция обрешетки изготовлена из древесины, чтобы они не подверглись деформации в процессе эксплуатации и температурных перепадов, рекомендуется технология их укладки «в разбежку».

Теплоизоляционный слой

Рассматривая, как построить крышу двускатную, нельзя не отметить такой важный этап, как обустройство теплоизоляционного слоя и гидроизоляционного полотна. Утеплитель укладывают с внутренней поверхности стропильных ног. Теплоизоляционные материалы обеспечивают сохранность тепла, предотвращая его выходу наружу. Предпочтительнее использовать утеплительные материалы с основанием из минеральной ваты. Теплоизоляцию укладывают в комплексе с гидроизоляционным слоем и укладкой пароизоляционного материала. Также можно использовать комбинированные утеплители.

Гидроизоляционный слой препятствует проникновению влаги на внутреннюю поверхность кровельных материалов и представляет собой сплошную мембрану, которую монтируют поверх стропил, оставляя пространство между ними. Расстояние должно быть от 2 до 5 см и рассчитывают его с учетом технологии и вида покрытия. Монтаж гидроизоляционного полотна проводят внахлестку, а стыки проклеивают строительной пленкой, водоустойчивым скотчем. Сверху на пароизоляционный материал будет уложено покрытие для внутренней отделки помещения. После монтажа слоя гидроизоляции проводят укладку пароизоляционных матов.

После проведения выше описанных работ переходят к финишному этапу – монтажу кровельного покрытия, придерживаясь строго установленной технологии, которая определяется его типом.

Крыша двухскатная и как ее сделать самому своими руками

При возведении жилого дома чаще всего выполняется двухскатная щипцовая крыша. Эта конструкция не требует сложных расчетов и проста в исполнении, так что монтаж можно выполнить самостоятельно. Частный дом с двускатной крышей стоит выбрать по причине надежности и долговечности конструкции. Такая крыша легко переносит ветровые и снеговые нагрузки. Более того, в качестве покрытия можно использовать практически любой кровельный материал. На монтаж не потребуется много денег, а привлекательность дома будет обеспечена.

Содержание

• Подготовительный этап
• Установка мауэрлата
• Монтаж стропил
• Кровля

Подготовительный этап

Для начала стоит сказать, что перед тем, как сделать двухскатную крышу своими руками, необходимо выполнить чертеж будущего сооружения. С его помощью вам будет проще определить длину некоторых элементов и подсчитать общее количество материалов.

Для строительства дома с двускатной крышей вам понадобятся пиломатериалы для изготовления несущего каркаса, гидроизоляционные пленки и паропроницаемые мембраны, доски для обрешетки, крепежные элементы, утеплитель, кровельное покрытие. При покупке материалов для крыш частных домов стоит руководствоваться следующими рекомендациями:
