Стропила для двухскатной крыши своими руками: расчет и монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При планировании строительства малоэтажных жилых, подсобных или коммерческих зданий большинство проектировщиков выбирают двускатную конструкцию крыши. Это связано с относительно простой технологией монтажа, повышенной надёжностью конструкции, эффективным отводом осадков с кровли и неприхотливостью к условиям эксплуатации. Однако для достижения всех преимуществ нужно грамотно спроектировать и установить стропила для двухскатной крыши своими руками.

Внешний вид дома с двускатной кровлей

Содержание статьи

Особенности устройства двускатных крыш

Двускатные кровли представляют собой две наклонные плоскости прямоугольной формы (скаты), которые опираются на стропильную систему. Боковые части делаются глухими либо на них устанавливают окна и обшивку. Основными параметрами такой кровли являются: угол наклона и расположение конька относительно осевой линии, проходящей через стены, перпендикулярные скатам.

То есть двускатная конструкция не обязательно должна иметь одинаковый наклон скатов или иметь симметричный вид.

Несимметричная двускатная кровля

Множество оригинальных проектов применяют несимметричную конструкцию скатов для учёта некоторых особенностей климата, либо в целях улучшения дизайна фасада. Стоит заметить, что такие решения весьма оригинальны, но на практике их реализовать достаточно сложно. Связано это со следующими причинами:

  • Возрастает нагрузка на стены и фундамент в месте смещения конька кровли. В результате расчёты могут значительно усложняться, особенно при условии применения тяжёлых кровельных материалов, таких как шифер или керамическая черепица.
  • Требуется изготавливать для каждого ската отдельные конструктивные элементы, что может значительно увеличить сроки строительства.
  • На кровлю при больших углах наклона скатов могут оказывать существенное влияние давление ветровых потоков. Поэтому потребуется учитывать преимущественное направление ветров при расчётах.

Основные элементы скатной системы крыши

Перед тем как сделать стропила на двухскатную крышу нужно создать проект, а также изучить все элементы конструкции. Потребуется спроектировать такие основные узлы:

  • Мауэрлат. Обеспечивает передачу нагрузки кровельной конструкции на несущие стены объекта, создавая её равномерное распределение. Брус изготавливается из лиственных пород древесины, таких как лиственница, дуб, ясень. Минимально допустимое сечение составляет 100х100 мм. Допускается применение не только цельного бруса, а и клееного, но с сечением 100х150 мм.
  • Стропила. Основной элемент конструкции, который предназначен для формирования несущего каркаса, восприятия нагрузки кровельного материала через обрешётку и передачи нагрузки на мауэрлат. Расстояние между стропилами двухскатной крыши составляет от 0,6 до 1,2 м, в зависимости от веса кровельного материала и количества осадков в конкретной области.
  • Затяжка. Специальная конструкция, применяемая для фиксации двух наклонных балок скатов под заданным углом наклона, которая крепится на уровне чуть выше балок либо немного ниже конька. Применяется в наслонных типах кровель.
  • Стойка. Представляет собой вертикально устанавливаемый и прочно закрепляемый элемент, выполняющий несущие функции кровли. Устанавливается обычно на стены здания для частичной передачи нагрузки кровли. Придаёт дополнительную жёсткость конструкции.
  • Прогон. Бывает двух типов: боковой и коньковый. Боковой представляет собой брус, опирающийся на стойки и расположенный параллельно коньковой балке. Позволяет предотвратить прогибание ската под значительными нагрузками. Коньковый прогон устанавливается вдоль линии примыкания одного ската к другому и служит опорой для конька.
  • Подкос. Представляет собой вспомогательные опоры для стоек, которые располагаются под углом 450 к несущим балкам скатов в целях увеличения площади контакта со стойками и снижения риска деформации ската.
  • Лежень. Служит точкой опоры для подкоса и стойки.
  • Обрешётка. Используется для фиксации стропильной системы в поперечном направлении, передачи нагрузки кровельного материала и его крепления, а также обеспечения стойкости к нагрузкам в прогонах между несущими балками.
Полезная информация! Подкосы для северных регионов из-за повышенных снежных и ледяных нагрузок на кровли допускается устанавливать не только продольно, а и по диагонали. Таким образом, значительную часть нагрузки воспринимают именно стойки, а не стены здания.

Конструктивные элементы двускатной кровли

Типы двускатных каркасных систем

Стропила для двускатной крыши своими руками могут быть висячими или наслонными. Висячая конструкция опирается только на боковые стены. Поэтому её применяют только для установки на здания с расстоянием между стенами не более 12 м. Для предотвращения схлопывания конструкции применяют вспомогательные горизонтальные или вертикальные элементы, позволяющие повысить прочность и надёжность конструкции.

Наиболее удачными элементами являются: подкос, ригель или затяжка. Они могут быть закреплены не только к коньковой балке, а и непосредственно к самим скатным балкам под определёнными углами.

Висячая конструкция

Полезная информация! Если планируется использовать чердак в качестве жилого помещения, то в качестве опор рекомендуется использовать затяжки, которые позволят сохранить максимум пространства.

Для зданий с несущими внутренними стенами допускается установка наслонных скатных балок за счёт возможности установки дополнительных опор. В результате можно избегать ограничения висячей системы и устанавливать несущие балки даже при расстоянии между стенами более 10 м. Интервал между опорами выбирается для каждой конструкции индивидуально с учётом назначения здания и использования чердачного пространства.

Стропильная система наслонного типа

Статья по теме:

Подготовительные работы

Стропила для двухскатной крыши своими руками устанавливать следует только после того, как были проведены подготовительные работы. Они заключаются в проектировании скатной конструкции, создании сметы затрат, подборе необходимых материалов и инструментов. Однако же основной частью работ, несомненно, является грамотный расчёт всех параметров.

Расчёт нагрузок на стропила для двухскатной крыши своими руками

При выполнении расчётов важно правильно вычислить нагрузку на каркас кровли. Существует три типа нагрузок:

  • Постоянные. В них включён вес всех используемых материалов: утеплителя, обрешётки, изоляционных плёнок, кровельного материала, доборных элементов, системы отливов и снегозадержания, отделки, мансардных элементов и т. д. Примерные нагрузки при использовании некоторых кровельных материалов указаны в Таблице 1.

Таблица 1. Нагрузка на стропила с зависимости от материала кровли

Внимание! Рекомендуется, чтобы при проектировании конструкции на 1 м2 приходилась нагрузка до 50 кг, так как в противном случае возрастёт нагрузка на стены и придётся закладывать заглублённый фундамент.
  • Переменные. Действуют только при определённых условиях, например, при выпадении осадков, ремонте или обслуживании кровли, ветровых нагрузках и т. д. При расчётах следует использовать максимальные значения искомых величин.

Расчёт типичных переменных нагрузок на кровлю в зависимости от угла наклона

Полезная информация! Монтаж стропила для двускатной крыши сво

Как установить стропила для двускатной крыши —

Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы.

На этом работы по возведению двухскатной крыши можно считать законченными.

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

  1. Угол наклона крыши:
    • 2,5-10% — плоская кровля;
    • более 10% — скатная кровля.
  2. Нагрузки на крышу:
    • постоянные – общий вес всех элементов «кровельного пирога»;
    • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

  1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
  2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
  3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
  4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
  5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

  • основание постройки квадратной формы;
  • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

  1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
  2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
  3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

  • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
  • при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

  1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
  2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
  3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
  4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
  5. Фермы поднять на крышу и прикрепить к мауэрлату:
    • установить фронтальные (крайние) фермы;
    • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
    • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
  6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
  7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

  1. Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
  2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
  3. Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
  4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

  • С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
  • Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

  1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
  2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
    • надежно фиксирует нижние концы стропил к балкам;
    • выступает в качестве балок для пола мансардных помещений;
    • служит основой для потолка нижнего этажа дома.
  3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

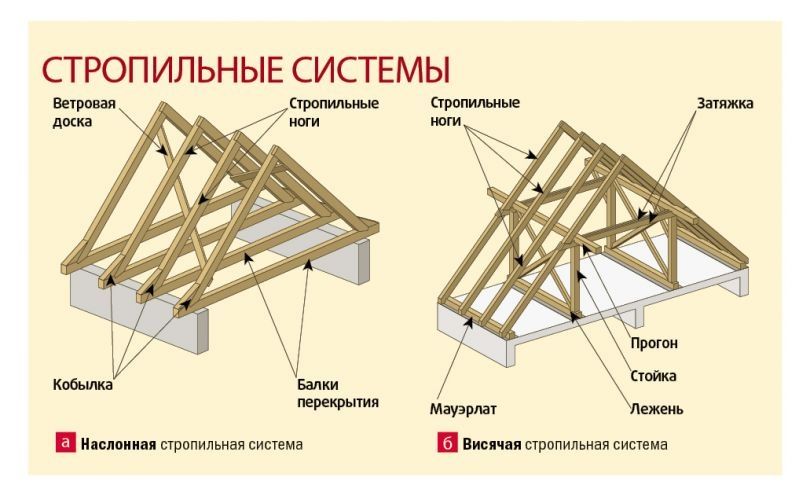

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.


Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, вну

Надёжный костяк: расчёт стропильной системы двускатной крыши

Двускатная крыша образуется на базе каркаса, сочетающего в себе элементарность устройства и непревзойдённую надёжность. Но этими достоинствами костяк кровли в два прямоугольных ската может похвастаться только в случае тщательной подборки стропильных ног.

Параметры стропильной системы двускатной крыши

К расчётам стоит приступать, если вы понимаете, что стропильная система двускатной кровли — это комплекс треугольников, самых жёстких элементов каркаса. Они собираются из досок, размер которых играет особую роль.

Длина стропил

Определить длину прочных досок для стропильной системы поможет формула a²+b²=c², выведенная Пифагором.

Длину стропила можно найти, зная ширину дома и высоту крыши

Параметр «a» обозначает высоту и выбирается самостоятельно. Он зависит от того, будет ли подкровельное пространство жилым, также имеет определённые рекомендации, если планируется мансарда.

За буквой «b» стоит ширина здания, разделённая надвое. А «c» представляет собой гипотенузу треугольника, то есть длину стропильных ног.

Допустим, что ширина половины дома равна трём метрам, а крышу решено сделать высотой два метра. В этом случае длина стропильных ног будет достигать 3,6 м (c=√a²+b²=4+√9=√13≈3,6).

К цифре, полученной из формулы Пифагора, следует приплюсовать 60–70 см. Лишние сантиметры понадобятся, чтобы вынести стропильную ногу за стену и сделать необходимые запилы.

Шестиметровое стропило — самое длинное, поэтому подходит в качестве стропильной ноги

Максимальная длина бруса, используемого в качестве стропильной ноги, – 6 м. Если требуется прочная доска большей длины, то прибегают к приёму сращения — прибиванию к стропильной ноге отрезка от ещё одного бруса.

Сечение стропильных ног

Для различных элементов стропильной системы существуют свои стандартные размеры:

  • 10х10 или 15х15 см — для бруса мауэрлата;
  • 10х15 или 10х20 см — для стропильной ноги;
  • 5х15 или 5х20 см — для прогона и подкоса;
  • 10х10 или 10х15 см — для стойки;
  • 5х10 или 5х15 см — для лежня;
  • 2х10, 2,5х15 см — для обрешётин.

Толщина каждой детали несущей конструкции кровли обусловливается нагрузкой, которую ей предстоит испытывать.

Брус сечением 10х20 см идеально подходит для создания стропильной ноги

На сечение стропильных ног двускатной кровли влияет:

  • нагрузка на кровельные скаты;
  • тип строительного сырья, ведь «выдержка» бревна, обычных и клеёных брусов разнится;
  • длина стропильной ноги;
  • вид древесины, из которой были выстроганы стропила;
  • протяжённость просвета между стропильными ногами.

Наиболее существенно на сечении стропильных ног сказывается шаг стропил. Увеличение расстояния между брусьями влечёт за собой усиление давления на несущую конструкцию кровли, а это обязывает строителя использовать толстые стропильные ноги.

Таблица: сечение стропил в зависимости от длины и шага

Переменное воздействие на стропильную систему

Давление на стропильные ноги бывает постоянным и переменным.

Время от времени и с разной интенсивностью на несущую конструкцию крыши воздействуют ветер, снег и атмосферные осадки. В общем, скат кровли сравним с парусом, который под напором природных явлений может порваться.

Ветер стремится опрокинуть или приподнять крышу, поэтому важно произвести все расчёты правильно

Переменная ветровая нагрузка на стропила определяется по формуле W = Wo × k x c, где W — это показатель ветровой нагрузки, Wo — значение ветровой нагрузки, характерной для определённого участка России, k — поправочный коэффициент, обусловливаемый высотой сооружения и характером местности, а c — аэродинамический коэффициент.

Аэродинамический коэффициент может колебаться в рамках от -1,8 до +0,8. Минусовое значение характерно для поднимающейся крыши, а плюсовое — для кровли, на которую ветер давит. При упрощённом расчёте с ориентацией на улучшение прочности аэродинамический коэффициент считают равным 0,8.

Расчёт ветрового давления на крышу основывается на местонахождении дома

Нормативное значение ветрового давления узнают по карте 3 приложения 5 в СНиП 2.01.07–85 и специальной таблице. Коэффициент, учитывающий изменение ветрового давления по высоте, тоже стандартизован.

Таблица: нормативное значение ветрового давления
Таблица: значение коэффициента k

На ветровой нагрузке отражается не только местность. Большое значение имеет зона расположения жилья. За стеной из высоких зданий дому почти ничего не грозит, но на открытом пространстве ветер может стать для него серьёзным врагом.

Снеговая нагрузка на систему стропил вычисляется по формуле S = Sg × µ, то есть вес снежной массы на 1 м² умножается на поправочный коэффициент, на значении которого отражается степень наклона кровли.

Вес снегового пласта указан в СНиП «Стропильные системы» и определяется типом местности, где построено здание.

Снеговая нагрузка на крышу зависит от того, где расположен дом

Поправочный коэффициент, если скаты кровли кренятся менее чем на 25°, приравнивается к единице. А в случае наклона крыши на 25–60° этот показатель уменьшается до 0,7.

Когда крыша наклонена более чем на 60 градусов, снеговую нагрузку сбрасывают со счетов. Всё-таки с крутой кровли снег скатывается быстро, не успевая оказать негативного влияния на стропила.

Постоянные нагрузки

Нагрузками, воздействующим беспрерывно, считают вес кровельного пирога, включая обрешётку, утеплитель, плёнки и отделочные материалы для обустройства мансарды.

Кровельный пирог создаёт постоянное давление на стропила

Вес кровли — это сумма веса всех материалов, использованных при строительстве крыши. В среднем он равен 40–45 кг/м.кв. По правилам на 1 м² стропильной системы не должно приходиться более 50 кг веса кровельных материалов.

Чтобы в прочности стропильной системы совсем не осталось сомнений, к расчёту нагрузки на стропильные ноги стоит добавлять 10%.

Таблица: вес кровельных материалов на 1 м²

Количество брусьев

Сколько стропил понадобится для обустройства каркаса двускатной кровли, устанавливают, разделив ширину крыши на шаг между брусьями и прибавив к полученному значению единицу. Она обозначает добавочное стропило, которое потребуется поставить на край кровли.

Допустим, между стропилами решено оставлять по 60 см, а длина крыши составляет 6 м (600 см). Получается, что необходимо 11 стропил (с учётом добавочного бруса).

Стропильная система двускатной крыши — это конструкция из определённого количества стропил

Шаг брусьев несущей конструкции кровли

Чтобы определить расстояние между брусьями несущей конструкции кровли, следует обратить пристальное внимание на такие моменты, как:

  • вес кровельных материалов;
  • длина и толщина бруса — будущей стропильной ноги;
  • градус наклона кровли;
  • уровень ветровой и снеговой нагрузок.

Через 90–100 см стропила принято располагать в случае выбора лёгкого кровельного материала

Нормальным для стропильных ног считается шаг в 60–120 см. Выбор в пользу 60 или 80 см делают в случае строительства кровли, наклоненной на 45˚. Таким же маленьким шаг должен быть при желании покрыть деревянный каркас крыши тяжёлыми материалами вроде керамической черепицы, асбоцементного шифера и цементно-песчаной плитки.

Таблица: шаг стропил в зависимости от длины и сечения

Формулы расчёта стропильной системы двускатной крыши

Расчёт стропильной системы сводится к установлению давления на каждый брус и определению оптимального сечения.

При расчёте стропильной системы двускатной кровли действуют следующим образом:

  1. По формуле Qr=AxQ узнают, какова нагрузка на погонный метр каждой стропильной ноги. Qr — это распределённая нагрузка на погонный метр стропильной ноги, выраженная в кг/м, A — расстояние между стропилами в метрах, а Q — суммарная нагрузка в кг/м².
  2. Переходят к определению минимального сечения бруса-стропила. Для этого изучают данные таблицы, занесённой в ГОСТ 24454–80 «Пиломатериалы хвойных пород. Размеры».
  3. Ориентируясь на стандартные параметры, выбирают ширину сечения. А высоту сечения вычисляют, используя формулу H ≥ 8,6·Lmax·sqrt(Qr/(B·Rизг)), если уклон крыши α < 30°, или формулу H ≥ 9,5·Lmax·sqrt(Qr/(B·Rизг)), когда уклон крыши α > 30°. H — это высота сечения в см, Lmax — рабочий участок стропильной ноги максимальной длины в метрах, Qr — распределённая нагрузка на погонный метр стропильной ноги в кг/м, B — ширина сечения см, Rизг — сопротивление древесины на изгиб, кг/см². Если материал произведён из сосны или ели, то Rизг может быть равен 140 кг/см² (1 сорт древесины), 130 кг/см² (2 сорт) или 85 кг/см² (3 сорт). Sqrt — это квадратный корень.
  4. Проверяют, соответствует ли величина прогиба нормативам. Она не должна быть больше цифры, которая получается в результате деления L на 200. Под L понимается длина рабочего участка. Соответствие величины прогиба соотношению L/200 выполнимо только при верности неравенства 3,125·Qr·(Lmax)³/(B·H³) ≤ 1. Qr обозначает распределённую нагрузку на погонный метр стропильной ноги (кг/м), Lmax — рабочий участок стропильной ноги максимальной длины (м), B — ширину сечения (см), а H — высоту сечения (см).
  5. Когда выше представленное неравенство нарушается, показатели B и H увеличивают.

Таблица: номинальные размеры толщины и ширины пиломатериала (мм)

Пример расчёта несущей конструкции

Предположим, что α (угол наклона крыши) = 36°, A (расстояние между стропилами) = 0,8 м, а Lmax (рабочий участок стропильной ноги максимальной длины) = 2,8 м. В качестве брусьев используется материал из сосны первого сорта, а это значит, что Rизг = 140 кг/см².

Для покрытия кровли выбрана цементно-песчаная черепица, и поэтому вес крыши составляет 50 кг/м². Суммарная нагрузка (Q), которую испытывает каждый квадратный метр, равна 303 кг/м². А для строительства стропильной системы используются брусья толщиной 5 см.

Отсюда вытекают следующие вычислительные действия:

  1. Qr=A·Q= 0,8·303=242 кг/м — распределённая нагрузка на погонный метр бруса-стропила.
  2. H ≥ 9,5·Lmax·sqrt(Qr/B·Rизг).
  3. H ≥ 9,5·2,8·sqrt(242/5·140).
  4. 3,125·Qr·(Lmax)³/B·H³ ≤ 1.
  5. 3,125·242·(2,8)³ / 5·(17,5)³= 0,61.
  6. H ≥ (примерная высота сечения стропила).

В таблице стандартных размеров нужно найти высоту сечения стропил, близкую к показателю 15,6 см. Подходящим является параметр, равный 17,5 см (при ширине сечения в 5 см).

Эта величина вполне соответствует показателю прогиба в нормативных документах, и это доказывается неравенством 3,125·Qr·(Lmax)³/B·H³ ≤ 1. Подставив в него значения (3,125·242·(2,8)³ / 5·(17,5)³), получится обнаружить, что 0,61 < 1. Можно сделать вывод: сечение пиломатериала выбрано верно.

Видео: подробный расчёт стропильной системы

Расчёт стропильной системы двускатной крыши — это целый комплекс вычислений. Чтобы брусья справились с возлагаемой на них задачей, строителю нужно безошибочно определить длину, количество и сечение материала, узнать нагрузку на него и выяснить, каким должен быть шаг между стропилами.

Мой отец — строитель. Поэтому мне есть, что рассказать домашним умельцам. Оцените статью: Поделитесь с друзьями!

Как правильно сделать стропила для двускатной крыши

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.


Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Как правильно сделать стропила для двускатной крыши?

Двухскатная кровля – популярная конструкция в нашей стране. Она имеет два ската прямоугольной формы. Такая конструкция является самой популярной в нашей стране. Как известно, основой любой кровли являются стропила. Как сделать стропила на двухскатную крышу правильно?

Такие параметры двухскатной кровли и делают ее популярной в сооружении зданий различного назначения. Итак, начнем. Сооружение любой кровли начинается со строительства стропильной системы. Поэтапно рассмотрим особенности ее сооружения.

Виды двухскатных кровель

Установка стропильной системы начинается с определения ее конструкции. Существует 3 типа двухскатных кровель:

Простая двухскатная крыша

Самым распространенным вариантом обустройства двухскатной кровли является сооружение простого типа. Он отличается простотой сооружения и надежностью. Скаты размещают семерично. Толщина и тип теплоизоляционного слоя никакого влияния на вид материала не оказывают.

Недостатком этого типа конструкции является невозможность обустройства жилого помещения. Острые углы способствуют возникновению «глухой» зоны, которую невозможно использовать.

Простая асимметричная крыша с 2 скатами

Особенность конструкции: ее один угол имеет больший градус. Это способствует увеличению величины неиспользуемой площади. Благодаря этому чердачное помещение можно легко превратить в жилое.

К недостаткам можно отнести и то, что нужно увеличить требования к расчету кровли. Ведь нагрузка на фундамент, стены будет распределена неравномерно.

Ломаная крыша

Этот тип кровли максимально подходит для сооружения жилой комнаты в чердачном помещении. Визуально простая двухскатная кровля отличается от ломаной. Кроме того, расчеты также отличаются. Этот тип конструкции изготавливают на основе сложных расчетов.

Материалы для стропил

Помните, стропильная система для крыши – это фундамент для стен. Для ее сооружения следует выбирать качественное дерево, на котором отсутствуют какие-либо повреждения, червоточины. Чаще всего используют хвойную породу.

На досках, используемых для обрешетки, наличие сучков должно быть минимальным. Если они и присутствуют, то ни в коем случае не должны выпадать. Дерево должно быть сухим и прочным. Его поверхность следует обработать специальным раствором, который препятствует раннему разрушению его поверхности.

Как рассчитать стропильную систему?

Важно правильно рассчитать параметры стропильной системы. Она состоит из большого количества треугольников. Эта фигура признана самой жесткой. При расчете стропильной системы следует учитывать многие показатели:

  • Нагрузку на стропильную систему;
  • Снеговая нагрузка;
  • Особые нагрузки.

Существует несколько нагрузок на стропильную систему: постоянные и переменные. Постоянные нагрузки – это вес всей конструкции. Переменные нагрузки могут действовать по-разному в разное время. К ним относятся снеговая, ветровая нагрузка и интенсивность осадков. Их рассчитывают, используя специальные карты местности, в которых указаны интенсивность атмосферных осадков, сила ветра.

Снеговую нагрузку на кровлю рассчитывают по определенной формуле.

Фундамент и стены здания

Прежде чем возводить кровлю, следует оценить состояние возводимых ранее стен и фундамента. Ведь крыша также имеет значительный вес, нагрузку от которой принимают на себя стены и фундамент.

Конструкция крыши

Помните, что сложная форма кровли требует использования большого количества стропильных ферм. Они обеспечивают большую надежность конструкции.

Угол наклона кровли

Наклон кровли, в первую очередь, зависит от типа финишного покрытия. Для мягкой кровли он составляет от 5 до 20 градусов, для шифера, ондулина и профнастила –20 — 45 градусов. Помните, что большой угол наклона увеличивает количество используемого материала и пространства в чердачном помещении.

Стропильные системы

Для сооружения двухскатной крыши используют 2 типа стропильных систем: висячие или наслонные. Выбор зависит от особенности конструкции. Наслонные стропильные систем подходят для всех типов.

Монтаж

Вот мы и перешли к главному: как сделать стропила на двухскатную крышу?

После того, как все расчеты сделаны, можно привести к монтажу.

Необходимо установить мауэрлат. Брус укладывают по всей длине стены. На нее опираются стропила. Часто длина мауэрлата превышает стандартные размеры древесины, поэтому ее сращивают. Запиливают брусья под прямым углом и соединяют болтами.

Мауэрлат устанавливают на верху стены, укладывая на гидроизоляционный слой. Чаще всего это рубероид. Эту часть кровли следует хорошо закрепить, ведь на них негативно воздействует ветер.

Стропильные фермы

Их редко устанавливают на крыше. Ведь на высоте тяжело проводить крепление, замеры и подрезку.

Чаще всего их устанавливают на земле, а потом поднимают на кровлю и фиксируют.

Смонтированные стропильные фермы поднимают и устанавливают мауэрлат. Для этого внизу стропильных ног делают запил.

Устанавливать стропильные пары нужно с противоположных торцов крыши. Между установленными конструкциями натягивают шнур, по которому проводиться установка последующих стропильных пар. Так продолжается, пока все пары не будут установлены.

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

Система стропил для двухскатной крыши

Всё большую актуальность обретают доступные по своей цене, но при этом надёжные, практи чные и долговечные двускатные кровли. У них простая конструкция, а возведение можно провести своими руками.

Стропила, варианты их обустройства

Основу любой кровли, двускатная не исключение, составляет стропильная система. Двускатное её исполнение может быть висячим или наслонным.

Висячие стропила обладают двумя опорными точками, роль которых играют стены строения. Каждая нога при этом испытывает преимущественно только нагрузки по сжатию и изгибу. Передача нагрузки при таком варианте осуществляется от стропил в горизонтальном направлении к точкам опоры в качестве разводящего усилия. Для его минимизации проводят соединение стропил посредством стальной или деревянной затяжки. При условии, что размер пролёта превышает 8 м, дополнительно монтируют бабки и подкосы под каждую отдельную ферму.

Если же имеет место устройство стропильной системы двухскатной крыши со стропилами наслонного типа, то в такой ситуации добавляется ещё одна точка опоры – их внутренняя подпорка опирается на ненесущую стену строения. Главная нагрузка такой системы приходится на изгиб. Если промежуток между внутренними опорами не превышает 6,5 м возможно использование исключительно наслонных стропил.

В определённых случаях допустимо комбинирование сразу двух вариаций стропильной системы. В том и ином случае схема может подразумевать также компоненты будущей мансарды. Основу её будут составлять зафиксированные вертикально стойки, крепление которых проводят посредством ригелей и подкосов, устанавливая их поверх балок перекрытия.

Расчет двускатной крыши

Проводя расчет стропильной системы двухскатной крыши, изначально следует помнить о том, что угол наклона напрямую зависит от имеющихся архитектурных требований и выбранного кровельного материала:

  • При условии обильных осадков и неплотном прилегании кровельного покрытия, целесообразно обустройство крутых скатов. Угол в них составляет порядка 35-40°, что исключает скапливание влаги и снега. Возведение чердачного помещения в этом случае не допускается. Вариантом будет – ломаная конфигурация, с резким уклоном снизу и пологим верхним основанием;
  • Минимально допустимый угол 5°. В некоторых случаях возможно его увеличение вплоть до 90°;
  • Пологие кровли актуальны для регионов с сильными ветрами. Угол уклона при этом может составлять 15-20°;
  • Более всего выгоден промежуточный вариант – крыша не должна быть избыточно крутой, но и не слишком пологой;
  • Помните, повышение угла наклона увеличивает парусность, что требует дополнительного расхода материала, соответственно, влечёт большие затраты на возведение конструкции.

Что до площади крыши, то при расчётах стоит принимать во внимание, следующее:

  1. После нахождения площади одного ската результат следует удвоить;
  2. Поскольку скат представляет собой расположенный наклоненно прямоугольник, площадь его определяют путём перемножения длины с шириной;
  3. Протяжённость ската аналогичная длине стены. К ней также добавляют выступ крыши над фронтоном – обязательно для каждой из сторон;
  4. По ширине скат идентичен протяжённости стропильной ноги плюс длина того выступа, который имеет кровля относительно несущей стены.

Расчет пиломатериалов

Проводя расчёты, сечение стропил подбирают исходя из тех нагрузок, которые будут воздействовать на всю площадь крыши в целом на 1 м.кв. поверхности в частности. Наименьшее из допустимых сечений для мауэрлата составляет 100х100 мм, затяжки и прогоны обустраивают из бруса 50х150 мм, на стойки, ригели, подкосы и прочие элементы идёт материал в 100х100, 150х150 мм.

Длина пролёта оказывает прямое влияние на число устанавливаемых стропильных ног. При пролёте в 12 м, шаге в 1 м будет нужно 12 стропильных ног по каждой стороне ската. Итого – 24 элемента.

Обратите внимание, расстояние между стропилами двухскатной крыши не должно быть избыточным даже при условии задействования бруса с большим сечением.

Обустройство разреженной обрешётки проводят посредством бруса или откалиброванной по толщине доски. При укладке сплошной обрешётки лучше использовать такие же доски, укладывая их без зазоров, или плиту OSB.

Нужно помнить о том, что дерево для стропил должно быть качественным, тщательно просушенным и подвергнутым обработке. Показатели влаги в материале не должны превышать отметку в 20%. Перед началом монтажа проводят внешний осмотр, призванный исключить на брусе следы гниения, грибка, плесени, иных дефектов, которые после установки будут прогрессировать, что в итоге приведёт к выходу из строя всей конструкции.

Набор инструментов для возведения крыши

Монтаж мауэрлата и установка стропил подразумевает наличие такого набора инструментария:

  • Шуруповерт с комплектом свёрл;
  • Кровельный нож;
  • Ножовка;
  • Молоток;
  • Набор приспособлений для измерения;
  • Кровельные ножницы;
  • Отбивка;
  • Шпатель;
  • Скотч строительный.

В зависимости от ситуации может дополнительно потребоваться клеящий состав и монтажная пена. Использование специальных шаблонов и реек с нанесённой на них разметкой, позволяет существенно упростить работу и минимизировать сроки её проведения.

Технология монтажа двускатной крыши

Прежде чем обустраивать стропила для двухскатной крыши своими руками, проводят укладку мауэрлата. В ситуации если кровля возводится на деревянном доме из бруса или профилированного бревна, его роль берёт на себя верхний элемент стены.

Если же стены кирпичные, предварительно вделывают в кладку стальные прутья с резьбой для последующей фиксации мауэрлата к основанию. Шаг составляет порядка 1-1,5 м – этого вполне достаточно для надёжной фиксации. Сечение стержня должно составлять 10 и более мм, прижим мауэрлата выполняют с помощью шайб и гаек. Обратите внимание – обязательно наличие двух слоев гидроизолятора (рубероида) межу стеной и мауэрлатом.

Стены, изготовленные из керамического или пенобетонного блока, покрывают сверху слоем армированного бетона, высотой порядка 20-30 см, предварительно устанавливая внутрь него стальные прутки с резьбой. Для балок мауэрлата характерна абсолютная параллельность относительно друг друга, иначе размеры стропильных ног будут иметь различную длину.

Перед началом установки ног по мауэрлату выполняют предварительную разметку, затем переходят к подготовке самих ног. В нижней их части выполняют особый вырез, повышающий площадь опоры на основание. Размер его составляет 1/3 от ширины стропильной ноги. Вырез должен быть ровным, более удобно проводить его с задействованием специального шаблона.

Если конструкцией предусмотрены висячие деревянные стропила, сборку их проводят заранее. Соединение ног выполняют посредством стальных накладок или больших болтов, обеспечивая при этом наибольшую степень сжатия. Когда все стропильные треугольники смонтированы, переходят к их установке. Изначально выставляют крайние элементы, затем заполняют промежуток внутренними стропильными ногами. Временную фиксацию осуществляют за счёт укосин, с последующим их демонтажем.

После этого на стропильные ноги ставят кобылки, посредством которых будет сформирован кровельный свес. В завершение укладывают обрешётку и закрепляют по коньку массивную доску, формируя, таким образом, единую конструкцию.

Если же задействуют деревянные стропила наслонного типа, то изначально монтируют лежень, располагая поверх него опоры, на которые затем ставят коньковый брус. Все компоненты фиксируют с помощью укосин. Установку стропильных ног проводят на выстроенную конструкцию, при этом длина их должна слегка превышать требуемую – это позволит после соединения двух стропил убрать излишек посредством дисковой пилы. Благодаря такому методу можно значительно повысить скорость выполнения монтажных мероприятий.

В заключение проводят зашивку фронтонов, кровельного свеса и монтируют выбранный кровельный материал. На этом работы по обустройству двускатной стропильной системы можно считать завершёнными.

Двухскатные конструкции, их достоинства

Отметим следующие преимущества:

  • Простота возведения;
  • Короткие сроки проведения работ;
  • Минимизация протечек, что достигается за счёт цельности конструкции;
  • Отличные показатели экономичности и минимум расходуемых материалов;
  • Возможность трансформирования чердачного помещения в полноценное живое;
  • Беспроблемное проведение ремонтных работ при потребности;
  • Отличные прочностные данные и высокая сопротивляемость разным воздействиям.

Как видите, стропильная система двухскатной крыши не столь уж и сложна по своему исполнению и возведению. Обладая некоторым опытом, имея нужный инструмент и немного свободного времени, её можно собрать самостоятельно. Главное, не торопиться, придерживаясь описанных рекомендаций.

Конструкция, виды и монтаж стропильной системы двускатной крыши дома

Двускатная крыша – самый простой, недорогой и потому весьма популярный в частном домостроении вид крыши. Такую конструкцию можно вполне построить своими руками, если имеются хотя бы некоторые строительные навыки. Главным элементом крыши является ее стропильная система, от правильного монтажа которой зависит прочность и долговечность всего здания.

Элементы конструкции двускатной крыши

Для строительства стропильной системы любой крыши обычно выбирают древесину хвойных пород (сосна), прочную, легкую, долговечную и недорогую.

Чтобы правильно составить проект двускатной крыши, нужно хорошо знать, из каких элементов она состоит. Рассмотрим ее основные конструктивные элементы:

Мауэрлат – брус квадратного сечения размером от 100 мм до 150 мм, который прокладывается по периметру дома с креплением на несущих стенах. Служит для того, чтобы передавать нагрузку от стропил на несущие стены.

Стропильные ноги (стропила) – доски с сечением 50 (100)х150 мм, формирующие основной контур крыши и образующие треугольник. Они равномерно передают нагрузку от кровли на мауэрлат. Устанавливаются на расстоянии друг от друга от 60 до 120 см, что зависит от тяжести кровельного покрытия.

Если используется наслонная система, то порядок монтажа будет иной: сначала устанавливают лежень, на него монтируют опоры, на них – коньковый брус, и уже после этого крепят стропила, фиксируя их на коньковый брус и мауэрлат.

После того, как стропильная система закончена, можно приступать к следующим видам работ: монтажу кровельного покрытия и зашивке фронтонов и свеса крыши.

Как рассчитать длину стропил двухскатной крыши: пример

Крыша дома является несущей конструкцией, которая на себя принимает всю внешнюю нагрузку (вес кровельного пирога, свой собственный вес, вес снежного покрова и пр.) и передает ее на все несущие стены дома или на внутренние опоры.

Помимо своих эстетических и несущих функций, кровля является конструкцией ограждающей, отделяя от внешней среды помещение чердака.


Основой крыши любого дома является стропильная система.

Это каркас, к которому прикреплена кровля.

Все нагрузки воспринимает именно этот скелет.

Состоит стропильная система из:

  • стропильных ног;
  • мауэрлата;
  • прогонов боковых и прогона конькового;
  • подкосов, диагональных связей, раскосов.

Когда все эти элементы (кроме мауэрлата) связывают между собой, то получается стропильная ферма.

Основой такой фермы является треугольник, который является самой жесткой из геометрических фигур.

Основным элементом каркаса крыши являются стропила.

Расчет стропил

Перед тем, как непосредственно начать расчет стропил, следует выяснить, какие нагрузки будут оказывать влияние на кровлю дома.

То есть на стропильные ноги.

Нагрузки, действующие на каркас кровли, принято разделять на постоянные и переменные.

Постоянные – это те нагрузки, которые действуют постоянно, независимо от времени суток, времени года и пр.

Это вес всего кровельного пирога, вес дополнительного оборудования, которое может быть установлено на кровле (ограждение, снегозадержатели, аэраторы, антенны и пр.).

Переменные нагрузки появляются в определенное время года.

Например, снег.

Когда снег ложится на кровлю — это очень приличный вес.

Но весной снег тает и нагрузка исчезает.

В любом случае ее следует учитывать.

То же самое с ветром.

Он не всегда есть, но когда дует сильный ветер, на каркас крыши действует довольно большое ветровое усилие.

Рассчитать параметры стропильной системы непросто.

И человеку неискушенному это вряд ли удастся.

Хотя попробовать стоит.

Просто при расчете нужно не забыть большое количество разных факторов, влияющих на кровлю.

Хотя бы вес самой стропильной системы со всеми элементами и крепежом.

Поэтому профессионалы пользуются для расчета стропил специальными компьютерными программами и калькуляторами.

Как узнать нагрузку на стропильные ноги?

Сбор нагрузок следует начинать с определения веса кровельного пирога.

Если вы знаете, какие материалы будут использованы и площадь скатов, то посчитать все несложно.

Принято высчитывать, сколько весит 1 квадратный метр кровли.

И затем умножать на количество квадратов.

Давайте для примера рассчитаем вес кровельного пирога.

Кровельным материалом является ондулин:

  1. Ондулин. Квадратный метр ондулина имеет вес 3 кг.
  2. Гидроизоляция. Если используется полимерно – битумная изоляция, то она весит 5 кг/метр квадратный.
  3. Утеплитель. Вес одного квадрата базальтовой ваты составляет 10 кг.
  4. Обрешетка. Доски 2.5 см толщиной. Вес квадратного метра 15 кг.

Все веса суммируем: 3+5+10+15= 33 кг.

Затем следует полученное в результате вычислений значение умножить на коэффициент 1,1.

Это поправочный коэффициент.

Получается 34,1 кг.

Столько весит 1 кв. метр нашего кровельного пирога.

И если общая площадь нашей крыши равняется 100 квадратов, то весить она будет 341 кг.

Расчет снеговой нагрузки

Существует карта снеговых нагрузок.

На ней указана масса снежного покрова в каждом регионе.

Снеговую нагрузку рассчитываем по такой формуле: S = Sg х µ.

S – это снеговая нагрузка.

Sg – это масса снежного покрова.

µ — поправочный коэффициент.

И зависит этот коэффициент от того, какой у вашей кровли угол наклона скатов.

Еще о минимальном уклоне кровли.

О наслонных стропилах смотрите по ссылке. Фотографии различных конструкций наслонных стропил.

О расстоянии между стропилами двускатной крыши здесь. Оптимальное расстояние и как его рассчитать.

Чем этот угол больше, тем меньше значение этого коэффициента.

При углах наклона больше 60 градусов его вовсе не используют.

Так как снег на кровле не собирается.

Рассчитываем нагрузку от ветра

Как вся страна разбита на районы по массе снега, так же она разбита и по силе ветров.

И также существует специальная карта, на которой в каждом районе указывается сила ветра.

Для расчета нагрузок от ветра используют формулу:

W=Wo х k.

Wo – показатель, взятый по карте.

k – это коэффициент поправки, зависящий от типа местности, где располагается здание, и его высоты.

Рассчитываем сечение стропильной ноги

Сечение стропил зависит от трех факторов:

  • от длины стропила;
  • от расстояния между перилами;
  • от нагрузок, действующих на крышу.

Зная эти параметры, несложно по таблице определить размер сечения стропильной ноги.

Как рассчитать длину стропильных ног односкатной крыши

Из всех типов крыш односкатная является самой простой.

Сложные элементы в ней отсутствуют вовсе.

И установка ее производится на несущие стены, которые имеют разную высоту.

Такую кровлю устраивают на гаражах, банях, подсобных помещениях.

Чтобы вычислить, какова будет длина стропил односкатной крыши, следует определиться с углом наклона.

А зависит угол наклона ската, в первую очередь, от типа того кровельного материала, который вы хотите использовать.

В том случае, когда это профнастил, то оптимальный угол наклона составляет 20 градусов.

Но меньше 8 градусов угол делать запрещено!

Иначе в холодное время года под весом снежного покрова кровля не выдержит и попросту провалится.

Если вы будете укладывать металлочерепицу, то минимальный угол наклона увеличивается до 25 градусов.

При использовании шифера – 35 градусов.

Если кровля фальцевая, то угол наклона может быть разным: 18 — 35 градусов.

После того, как разобрались с углом наклона ската, необходимо поднять заднюю стену на такую высоту, чтобы получился желаемый угол.

Самое сложное в таких расчетах – это найти синус и тангенс.

Но для этого пользуются такой табличкой:

Угол наклона крыши, градусы Тангенс tgA Синус sinA
5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

Для примера давайте найдем длину стропила и высоту поднятия стены фасада для дома длиной 5 метров.

Угол наклона составляет 25 градусов.

Для определения высоты поднятия передней стены Lbc х tg 25 = 5 х 0,47 = 2,35 метра.

Соответственно длина стропильной ноги Lc = 2,35 х 0,42 = 5,6 метра.

И не забудьте к полученной длине прибавить длину переднего и заднего свесов, которые необходимы для того, чтобы обеспечить стены здания защитой от косого дождя.

В среднем длина одного свеса составляет 0,5 метра.

Если требуется, эта длина может быть больше.

А вот меньше 0,5 метра нельзя.

Значит, к длине стропила следует прибавить 1 метр: Lc = 5,6 + 1 =6,6 метра.

Расчет для двускатной крыши

Стропильная система двускатной крыши намного сложнее стропильной системы крыши односкатной.

Там и элементов больше, и принцип ее работы несколько другой.

Для расчета длины стропильной ноги воспользуемся теоремой Пифагора.

Если посмотреть на изображенный на рисунке прямоугольный треугольник, то можно увидеть, что гипотенуза b – это и есть наше стропило.

А длина его равняется длине катета, поделенной на косинус конкретного угла наклона скатов.

Например, если ширина дома равняется 8 метров, а угол наклона скатов составляет 35 градусов, то стропильная нога будет иметь длину:

b= 8 / 2 / cos 35 = 8 / 2 / 0.819 = 4,88 метра.

Теперь остается прибавить значение длины козырька, примерно 0,5 метра, чтобы получить искомую длину стропил.

Следует сказать, что это упрощенные варианты расчетов стропил.

Для того чтобы получить самые точные данные, лучше всего использовать специальные программы.

Например, бесплатная программа «Аркон».

Встроенный калькулятор по параметрам, заданным вами, сам высчитает и сечение стропильной ноги, и длину стропила.

Видео о программе расчета стропил.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Правильная стропильная система для односкатной крыши

Односкатный тип кровли нечасто встретишь в частном домостроении. Хотя, по мнению некоторых, это зря, ведь монтаж односкатной кровли делается куда проще, чем монтаж двускатной. С другой стороны, подобная конструкция кровли не сможет так хорошо сохранить тепло в помещении. Вот почему односкатная кровля чаще всего используется для возведения гаража, дачного дома или сарая.

Правда, если правильно выполнить работы по термоизоляции, то конструкция вполне может быть теплой. В таком случае под односкатной кровлей делается жилая комната. Давайте рассмотрим, в чем преимущества односкатной кровли, какие виды стропильной системы существуют, как выполняется расчет конструкции. К тому же мы рассмотрим, как выполнить монтаж данного типа кровли.

Плюсы и минусы односкатной крыши для дома

Новички в строительном деле обрадуются тому, что подобная односкатная конструкция довольно проста и ее можно сделать своими руками. Правда, назвать работу самой простой нельзя, но с подробной инструкцией односкатная крыша будет создана. Но прежде чем рассматривать конструктивные особенности кровли, нужно выяснить ее особенности и преимущества. Именно они характеризуют данный тип крыши.

Плюсы односкатной кровли:

  1. Экономичность. Для устройства крыши не нужно много стройматериалов, на которые тратится основная часть средств.
  2. Простота стропильной системы и односкатной конструкции в целом. Самое то для новичков. Выполнить монтаж будет проще, чем с двускатной крышей.
  3. Постройка будет иметь небольшой вес. А значит, на стены и фундамент оказываться меньшая нагрузка.
  4. Благодаря подобной форме, односкатная кровля отлично сопротивляется ветровой нагрузке, а также весу снега, который скапливается на поверхности.
  5. Угол наклона бывает самым разным, в зависимости от потребностей. Он варьируется от 5° до 45°.
  6. Если сделать угол односкатной кровли небольшим, то ее можно использовать для различных целей. Например, если это сарай, то установить бачок для нагревания жидкости. Если это жилое помещение, то на односкатной крыше можно обустроить прекрасное место для отдыха. Как вариант, установка солнечных батарей в качестве альтернативного источника питания.
  7. Универсальность односкатной постройки. Она покрывается практически любым материалом, доступным в продаже. Все зависит от эксплуатационных условий и выбранного угла наклона.

Несмотря на все свои преимущества, односкатная кровля обладает и минусами. Это неудивительно, так как ничто не идеально, но о минусах лучше знать и выгодно использовать.

Минусы односкатной крыши:

  • первый касается утепления. Под конструкцией отсутствует больше пространство с воздушной прослойкой, поэтому к вопросу утепления следует подойти серьезней. Если не сделать термоизоляцию конструкции, то летом чердак будет чересчур нагреваться, а зимой, наоборот, переохлаждаться. В любом случае температура (высокая или низкая) будет передаваться в дом. Устранить это поможет правильные расчеты и качественное утепление;
  • при создании перекрытия сразу под кровлей, сделанной под небольшим углом, дом не будет иметь верхнюю воздушную прослойку и чердачное помещение. Да и жилое пространство в таком случае не организовать;
  • из-за небольшого уклона, который достигает от 5 до 10°, на односкатной поверхности будет накапливаться снег и влага.

Несмотря на все явные минусы, односкатная крыша является идеальным вариантом для создания гаража и других построек на участке.

Расчет конструкции кровли односкатного типа

Это является первым этапом перед устройством стропильной системы. Рекомендуется составить подробный план или чертеж, на который будут ориентироваться при работе. Чтобы создать эту схему, нужно выделить такие данные:

  • общую ширину постройки крыши, а также длину пролетов которая образуется между несущими стенами;
  • угол ската, желаемый или получившийся;
  • длину крыши односкатного типа;
  • выбранный кровельный материал;
  • какую высоту и ширину имеют несущие стены.

Обратите внимание! Когда односкатная крыша создается для сарая, гаража или дачного домика, можно просто поднять переднюю стену конструкции выше задней.

В итоге, от высоты поднятия будет зависеть угол ската. Второй вариант предусматривает создание подпорок, на которые и будет укладываться прогон. Второй способ позволяет сэкономить строительные материалы.

Для чертежей нужно знать следующие нюансы:

  1. Расстояние между стенами внутри указывает на количество балок и качество укрепления стропил.
  2. Прежде чем рисовать чертеж, определитесь, будете ли вы делать чердачное помещение. Оно сильно влияет на угол наклона и высоту одного фронтона.
  3. Если помещение предполагает веранду или террасу, то при устройстве важно просчитать все так, чтобы она накрывала эти элементы.
  4. Перечисленные факторы указывают на необходимую длину стропил, а длина помещения сказывается на их количестве.
  5. Стропильные ноги нужно укладывать поперек постройки. При этом шаг монтажа составляет от 500 до 750 мм. Если постройка широкая, то потребуются длинные стропила длиннее и массивнее. Минимальное сечение составляет 80х150 мм. К примеру, если фиксация стропил выполняется над пролетом в 6–8 м, то оптимальное сечение составляет 110х200 мм и больше.
  6. В качестве стропил служат качественные, просушенные пиломатериалы без дефектов, трещин и сучков. Они делаются из бруса или досок.
  7. Если длина бруса недостаточная, так как помещение широкое, элементы стыкуются. Место соединения двух брусьев нужно расположить на опорной балке. При использовании досок, стыкование делается с нахлестом не меньше 500 мм.
  8. Чтобы конструкция была надежной и со временем стропильные ноги не провисали, они подпираются и фиксируются посредством элементов кровли. Речь идет о подкосах, ригелях и стойках. Они нужны в случае, когда ширина пролета для односкатной крыши составляет 4,5 м и больше. Стропильная система для односкатной крыши:
  9. Как видно на фото, если длина пролета равна12 м, посередине монтируется стойка, поддерживающая стропильную ногу.
  10. При длине пролета между стенами 12 м и больше, вдобавок к стойке монтируется подстропильные ноги. Тогда настил будет жестче.
  11. При длине пролета между стенами в 15 м и больше, нужны две стойки. Их следует установить ближе к центру пролета. Расстояние от одной стоки у другой по центру составляет треть ширины постройки. В этом месте стойки скрепляются бруском, называемым схваткой.
  12. В независимости от угла кровли, стропильные ноги нужно укладывать на мауэрлат. Это опорная балка, которая устанавливается на стене и фронтоне помещения.

Чертеж будущей односкатной кровли должен иметь всю нужную информацию об элементах. Указываются размеры, расстояния между ними, особенности крепления и т. д. Ниже показан пример подобного чертежа односкатной кровли.

Выбираем угол односкатной кровли

Угол ската выбирается с учетом того, что получившаяся крыша образует треугольник, один угол которого всегда будет прямым. Катетами являются балки перекрытия и фронтонная часть постройки, а гипотенузой служат стропила. Это четко прослеживается на данной схеме.

Обозначения следующие:

  • Lс – длина используемого стропила;
  • Lbс – наш катет, указывающий на высоту фронтона от балки перекрытия к плоскости кровли;
  • Lсд – ширина постройки;
  • А – выбранный или искомый угол односкатной кровли.

Учитывая базовые величины, можно рассчитать все параметры односкатной конструкции. Для этого есть формула. Первая используется в том случае, когда за основу взята ширина постройки и планируемая высота фронтона. В таком случае формула следующая:

TgA=Lbc÷Lcд

Когда вы определились с углом односкатной кровли, тогда нужно вычислить будущую высоту фронтона. Для этого формула следующая:

Lbc= TgA×Lcд

В таком случае длина стропильных ног кровли рассчитывается так:

Lc=Lcд÷СоsA

Обратите внимание! Эта длина стропил не учитывает козырька с тыла или фасада помещения.

На выбор угла ската влияет много критериев. Основной из них – выбор кровельного материала. Каждый из них рекомендуется покупать для того или иного угла наклона. Вот рекомендации для популярных кровельных материалов:

  1. Для устройства профнастила уклон должен составлять не меньше 8°.
  2. При использовании металлочерепицы потребуется сделать крышу с углом наклона в 30°.
  3. Для устройства шифера нужны показатели от 20° до 30°.
  4. Что касается рулонных кровельных материалов (рубероид, битумная черепица и мягкая кровля), то угол наклона должен быть 5–7°, не меньше.

Совет! Крыша без системы подогрева в территории, где зимой выпадает много снега, идеальным решением будет кровля односкатного типа с углом наклона в 40°, несмотря на кровельный материал. Так с нее будут быстро сходить все осадки.

Разновидности стропильной системы односкатной кровли

Существует три варианта создания стропильной системы. Выбор конструкции зависит от размеров помещения и его типа.

  • Висячая стропильная система. Ее делают редко, в случае, когда между основными стенами отсутствует капитальная перегородка. Во время работ для комфорта делается черновой настил из досок. Они укладываются на балки перекрытия кровли. Здесь и нужно собрать ферму стропильной системы. Для надежности висячей системы, стены, находящиеся параллельно, делаются одной высоты. Именно на них устанавливают балки перекрытия.
  • Наслонная стропильная система односкатной кровли подходит для конструкций, которые имеют перегородки внутри. Они играют роль дополнительных опор, на которые устанавливаются балки. В этом случае стропильные ноги жестко фиксируются на фронтонную стену с уложенным на ней мауэрлатом. Что касается нижнего края, то он может фиксироваться жестко или на скользящих креплениях. Чаще всего метод используется для строений из кирпича и камня. Жесткость конструкции придают дополнительные элементы.
  • Скользящая стропильная система применяется для бревенчатого сруба. Благодаря ей можно нивелировать и свести к минимуму деформацию кровли, когда постройка даст усадку. Для реализации данного типа кровли нужно жестко зафиксировать стропила на фронтоне стены, на мауэрлате. А вот нижняя часть крепится к мауэрлату скользящими фиксаторами. Их особенность в том, что при колебании стен стропила принимают оптимальное положение, двигаясь.

Теперь, когда мы разобрались с конструкцией стропильной системы и узнали ее виды, можно рассмотреть сам процесс создания односкатной крыши.

Монтажные работы по созданию односкатной кровли

Имея на руках чертежи и выбранный вид системы, можно приступать к работе. Еще потребуются соответствующие инструменты и пиломатериалы. Установка стропильной системы выполняется так:

  1. Для безопасности постройку следует перекрыть балками. Они укладываются на стену. Чтобы продлить их эксплуатационный срок, на стену наклеивают рубероид. Он защитит балки от влаги и гниения. Расположить палки перекрытия нужно так, как и стропила. Шаг крепления –500–800 мм.
  2. Сверху на балки укладывается мауэрлат. Это массивный брус, который послужит опорой. Он укладывается на заднюю нижнюю стенку постройки.
  3. Чтобы безопасно передвигаться по крыше, на балки перекрытия укладывается настил из деревянных досок. Он временный.
  4. Теперь нужно возвести фронтонную стену. Она делается из такого же материала, что само здание. Можно использовать материал полегче. К примеру, если стены кирпичные, то фронтон поднимается посредством брусков или досок.
  5. Балки перекрытия нужно закрыть гидроизоляцией и вмуровать в стену. Фронтон поднимается на выбранную высоту, согласно чертежам.
  6. На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
  7. На нижнюю стену наносится разметка под крепление стропильных ног. Фиксируются сами элементы крепления.
  8. Чтобы прочно зафиксировать стропило, исходя из чертежей, на нем вырезаются пазы. Это хороший вариант крепления. Пазы находятся в двух местах, вверху и внизу, чтобы войти в мауэрлат. Есть и другие методы фиксации стропильной ноги, как показано на этом фото.
  9. После чего ноги фиксируются специальными уголками и креплениями. Сверху у фронтона ноги прикручиваются жестко. А вот нижняя часть делается в зависимости от выбранной стропильной системы односкатной кровли. Его можно жестко фиксировать или сделать скользящим.
  10. Есть некая последовательность врезки стропильных ног. Сперва монтируют крайние элементы стропильной системы. Между ними натягивается шнур, служащий ориентиром и уровнем для последующих стропил. Не забываем, что шаг стропил соответствует шагу балок перекрытия.
  11. Стропила, которые уже установлены, соединяются с балками перекрытия посредством стоек, подкосов и других элементов, чтобы придать им устойчивость. О них мы говорили выше. Фиксация выполняется уголками и скобами из металла.



    ​Совет! Если требуется удлинить стропила и вывести за стену, то к брусьям крепятся «кобылки». Так можно защитить прилегающую часть конструкции от осадков.

  12. Когда конструкция односкатной кровли готова, можно приступать к утеплению и созданию кровельного пирога.

На фото видно, из каких слоев должна состоять правильная утепленная односкатная кровля.

Между стропилами укладывается утеплительный материал. Он должен жестко держаться там. После чего сверху делается контробрешетка для вентиляции. На контробрешетку укладывается гидроизоляционная пленка. Она защищает утеплитель от влаги, которая может испортить его.

Что касается обрешетки для укладки кровельного материала, то она выбирается в зависимости от того, какой именно это будет кровельный материал. Например, сплошная обрешетка из досок или фанеры нужна при устройстве мягкой черепицы и других рулонных материалов. Если используется металлочерепица, профнастил, шифер, ондулин и другие виды жесткой кровли, то обрешетка делается вразбежку. Шаг зависит от кровельного материала.

А чтобы защитить утеплитель изнутри односкатной кровли, нужно обшить его пароизоляционной пленкой. Теперь можно сказать, что односкатная кровля полностью готова.

Обратите внимание! Если односкатная кровля делается для сарая или другой нежилой конструкции, то утеплять ее не нужно. Лучше потратить их для другой цели.

Заключение

Создание кровли, будь то двускатной или односкатной, процесс опасный, трудоемкий и ответственный. Вот почему требуется осторожность и четкое следование инструкции по созданию конструкции. Только тогда можно добиться наилучшего результата.

Угловые углы для стропил | Как читать квадратный угол стропил »вики полезно Как использовать угольник для стропил | Как использовать угольник для стропил со стропилами

Угловой квадрат для стропил How To’s

Сделайте покупки на всех строительных площадках на Johnson Level.

Угловые угольники

Ускорьте работу по укладке стропил или углов, используя наш угловой квадрат для стропил, также известный как квадрат. С помощью одной цифры на нашем квадрате вы можете обрамить крышу или опору для солнечных батарей, или разметить лестницу, шкафы, отделочные работы или многие другие строительные проекты.

Johnson’s Rafter Angle Square имеет удобную 6-дюймовую линейку для быстрых измерений и разметки. Легко читаемая угловая шкала позволяет вам найти любой угол от 0 до 180 градусов для многих ваших специальных дизайнов, таких как резьба, изображение обрамление, мебель, перегородки, теневые боксы, вырезы, трассировки и т. д. Стропильные весы выложены математически, чтобы избавить вас от трудоемких вычислений при планировании. Это обеспечивает необходимую точность и удобство использования одного номера для работы.Угловой квадрат для стропил также является отличной направляющей под прямым углом, по которой может работать электрическая пила.

И профессиональный мастер, и разнорабочий найдут Rafter Angle Square удобным в использовании. Все необходимые инструкции по базовой конструкции крыши включены в прилагаемый PDF-файл, а также другие способы использования квадрата, такие как расположение лестниц и обрамление опоры солнечной панели. Было добавлено множество описательных чертежей и таблиц, а также указатель для быстрого доступа к каждому разделу.

Загрузите руководство по строительству угловых квадратных стропил (3,2 МБ, PDF)

Как правильно читать угловой квадрат для стропил

  1. Найдите кромку кромки . Эта кромка не дает стропильному уголку лежать ровно. Используйте его как линейку.
  2. Найдите гипотенузу , идущую под углом 45 градусов от опор.
  3. Проследите за выступом и прилегающей ногой до того места, где они образуют угол 90 градусов. Это называется pivot .
  4. Найдите общую этикетку вдоль длинного внутреннего выреза. Он измеряет уклон (обычно используется для уклона крыши).
  5. Найдите градусов вдоль гипотенузы. Используйте это измерение как альтернативу обычному.

Наверх

Как использовать угловой угольник

  1. Положите квадрат на поверхность материала так, чтобы выступ проходил вниз по длинной стороне материала.
  2. Поверните выступ от края материала вокруг оси.Угол, где встречаются гипотенуза и выступ, должен двигаться, а не стержень.
  3. Совместите желаемый угол, указанный на гипотенузе, на том же крае, что и стержень.
  4. Если вы выполняете измерения по шагу, а не по углам, выровняйте желаемый шаг, как показано общей кромкой, на той же кромке, что и точка поворота.
  5. Отметьте вдоль внешнего края углового квадрата стропила для углового пропила.

Наверх

Как использовать угольник для стропил для ската крыши

  1. Найдите обычное стропило с углом наклона крыши.
  2. С помощью спиртового уровня отметьте прямую вертикальную линию поперек стропила. Это называется отвесом.
  3. Выровняйте выступ стропильного угольника по отвесу.
  4. Выровняйте точку поворота по нижнему краю стропила.
  5. Следуйте за нижним краем стропил до места, где он соответствует стандартному значению шага.
  6. Соответствующее значение измеряет наклон крыши.

Наверх

Как использовать угловой угольник для стропил

  1. Приложите квадрат к поверхности материала, который хотите использовать.Отметьте расположение диагонального края. Это создаст линию под углом 45 °.
  2. Используя точку поворота (выемка на ножке квадрата, не являющейся кромкой), отрегулируйте угольник до тех пор, пока градация в градусах, в которой вы нуждаетесь, не совпадет с краем. Проведите карандашом линию по квадрату на поверхности.
  3. Прижмите угольник к краю. Вставьте кончик карандаша в выемку, чтобы отмерить необходимое вам количество дюймов. Удерживая карандаш в выемке, проведите квадратом по материалу. У вас получится прямая линия, параллельная краю.
  4. Расположите квадрат на доске, которую хотите вырезать. Придвиньте башмак пилы к квадрату. Угольник для стропил толще, поэтому пропил будет точным.

Наверх

Как распилить стропила с помощью углового угольника

  1. Определите ширину и длину здания, а также длину пролета стропил, чтобы оценить, сколько стропил необходимо. Затем определите высоту звука. Разделите пролет стропил на два, чтобы найти пролет стропил.Например, в здании шириной 24 фута расстояние между стропилами равно 12. Если ваш подъем равен 5, шаг будет 5/12. Если расстояние между стропилами составляет 24 дюйма, вам понадобится 15 стропил для здания длиной 30 футов.
  2. Сначала отметьте верхнюю часть (отвес). Поместите точку поворота, где прямой край квадрата встречается со стороной выступа, на верхнем крае стропильной доски. Вращайте квадрат до тех пор, пока правильный шаг не совпадет с краем доски. Используя противоположную сторону квадрата, проведите линию вниз по краю доски.Это ваш отвес. После того, как длина стропил установлена ​​и отрезана, сделайте еще один надрез на 3/4 дюйма от отвеса, чтобы учесть двухдюймовую гребневую доску для стыка стропил.
  3. Найдите необходимую длину стропила, обратившись к таблице стропильных ног в руководстве по угловым угольникам. Возвращаясь к нашему примеру, стропило 5/12 дюйма имеет длину 13 дюймов.
  4. Найдите косяк «Птичий рот». Инструкции можно найти в руководстве по эксплуатации углового угольника Johnson Level.

Наверх

Если вам нужна дополнительная информация об использовании инструмента, загляните в руководство с практическими рекомендациями от Johnson Level.

Покупайте все строительные площадки на Johnson Level.

        Как построить односкатную крышу над настилом

        Привет от _Root.cshtml!

        регистр Авторизоваться

        близко

        • Бесплатный конструктор
        • Бесплатные планы
        • Картинки
        • Как это сделать
        • Калькуляторы
        • Найдите Строителя

        Меню

        • Бесплатный конструктор
        • Бесплатные планы
        • Картинки
        • Как
          • назад
          • Опоры
            • назад
            • Бетон
            • Типы опор
            • Установка опоры
          • Обрамление
            • назад
            • Колонны поддержки палубы
            • Опорные балки палубы
            • Обрамление палубы
          • Настил
            • назад
            • Установка террасной доски
          • Лестница
            • назад
            • Лестницы
          • Перила
            • назад
            • Типы перил палубы
            • Детали перил палубы
            • Коды перил
          • Характеристики
            • назад
            • Скамейки, кашпо и плинтусы
            • Беседки и беседки
            • Освещение
            • Системы водоотвода
            • Фехтование
            • Идеи на открытом воздухе
            • Здание
          • дизайн
            • назад
            • Как создать колоду
          • Планирование
            • назад
            • Разрешения на строительство
            • Как нанять подрядчика
            • Контракты
          • Подъезды и патио
            • назад
            • Здание крыльца
            • Патио
            • Крыльца
          • Бухгалтерская книга
            • назад
            • Доска для книг Deck Ledger

        Использование стропильного стола на каркасе (материал)

        На первый взгляд, стропильный стол, выбитый на стороне обрамляющего квадрата, может быть немного сложным для понимания.Но это не так уж и сложно, как только вы освоитесь. Первое, что нужно понять, это то, что он основан на уклоне крыши, выраженном в количестве подъема (по вертикали) по длине 12 дюймов (по горизонтали). Таблица составлена ​​со значениями под отметками в дюймах в верхней части квадрата. На картинке выше я выделил зеленым цветом длину стропил для ската крыши 16/12. Поскольку стропила образует длинную сторону прямоугольного треугольника, оно должно составлять 20 дюймов на каждый фут пробега или 20 футов на каждые 12 футов пробега.

        Математика, стоящая за этим, довольно проста. Используя теорему Пифагора, мы знаем, что квадратный корень из гипотенузы (длинной стороны) прямоугольного треугольника равен сумме квадратов сторон. Есть несколько прямоугольных треугольников, в которых математика работает плавно. прямоугольный треугольник со сторонами 3 и 4 будет иметь гипотенузу 5. (3×3) + (4×4) = 5×5 . В случае уклона 16/12 вы можете видеть, что он соответствует тому же соотношению, но он всего в 4 раза больше, поэтому длинная сторона будет 5×4 или 20.

        Все становится немного сложнее, когда вы добираетесь до стропил по шатрам или долине. Поскольку они расположены под углом 45 градусов к обычным стропилам, они должны быть длиннее. Вы можете использовать вторую строку таблицы, чтобы определить их длину, или вы также можете снова использовать теорему Пифагора, но удлинить горизонтальный размер в 1,414 раза, так как теперь это гипотенуза прямоугольного треугольника с четными сторонами (посмотрите вниз на крышу сверху, чтобы это увидеть).

        Следующее, что показывает таблица стропил, — это разница в длине домкратных стропил.Джек-стропила — это те, которые встречаются либо с бедрами, либо с долиной. Они начинаются с той же длины, что и обычные стропила — поэтому вы используете общую таблицу стропил для определения этой длины — но по мере того, как они продвигаются вдоль бедра или впадины, они становятся все короче и короче. Строка «Разница в длине домкратов» показывает, насколько каждый из них будет короче предыдущего, исходя из расстояния 16 или 20 дюймов.

        Последнее, что показывает таблица для стропил, это то, как вырезать фаску на концах угловых стропил (бедро, впадина, домкрат).Это скос, если смотреть сверху. Для этого установите квадрат вдоль верхней части стропила с отметкой 12 дюймов на одной ноге в конечной точке стропила и «длиной», заданной стропильным столом, на другой ноге — краю стропила. Проведя линию от конечной точки стропила, вы получите угол, который нужно разрезать.

        При измерении стропил нужно помнить о нескольких вещах. Во-первых, толщина конькового стропила и верхней плиты. Ни то, ни другое не должно включаться в ваш расчет пробега.Другими словами, измерьте пробег с внутренней стороны стены и внешней стороны стропила конька. Во-вторых, вам не нужно измерять и раскладывать каждое стропило индивидуально. Сделайте тот, который подходит, а затем используйте его как образец для всех остальных. Сначала проверьте соответствие в нескольких разных местах, так как ваши размеры могут немного отличаться или у вас может быть стена, которая не совсем перпендикулярна коньку.

        LEAVE A REPLY

        Ваш адрес email не будет опубликован. Обязательные поля помечены *
