Как правильно сделать мелкозаглубленный фундамент

Опубликовано: 01.01.2018

Главной задачей при возведении здания является выбор типа фундамента. Это напрямую зависит от свойств грунта и его пучинистости. Пучинистый грунт во время промерзания расширяется, поднимается и приводит к трещинам на фундаменте и непосредственно на сооружении.

Для того чтобы решить эту проблему изготавливают фундамент на глубине ниже промерзания, но этот вариант не подходит для легких зданий, поэтому в качестве альтернативы используется мелкозаглубленный фундамент.

Содержание

1. Советы
2. Изготовление мелкозаглубленного фундамента
3. Монтаж ленточного типа
4. Столбчатый фундамент
5. Правила расчета основания
6. Видео

Советы

Монтаж фундамента ленточного типа

Зная, как правильно сделать мелкозаглубленный фундамент вы с легкостью выполните работу самостоятельно. Монтаж этого типа требует объединения всех частей конструкции в единое основание, отвечающее за уравновешивание грунтовых деформаций и распределение нагрузки по всему периметру фундамента. При ленточном мелкозаглубленном фундаменте получается единая рама, а при столбчатом – опорные элементы фиксируются балками из стали или монолитными ростверками.

При монтаже мелкозаглубленного фундамента есть возможность небольшого подъема основания. Однако отклонения не должны быть больше предельных расчетных значений, которые зависят от типа постройки и применяемых материалов. Также значение имеет наличие жесткой конструкции сооружения, устойчивой к деформации во время промерзания почвы.

Исходя из функционального назначения, используются два типа мелкозаглубленного фундамента:

1. Ленточный. Для его возведения выкапывается и утрамбовывается траншея с последующей укладкой песчаной подушки;
2. Столбчатый. Монтаж основывается на буронабивных или забивных сваях.

Если монтаж осуществлен согласно технологии, сооружение на таком основании будет эксплуатироваться наравне с постройками на заглубленном фундаменте.

При применении мелкозаглубленного фундамента финансовые, трудовые и временные затраты на строительные работы значительно меньше.

Изготовление мелкозаглубленного фундамента

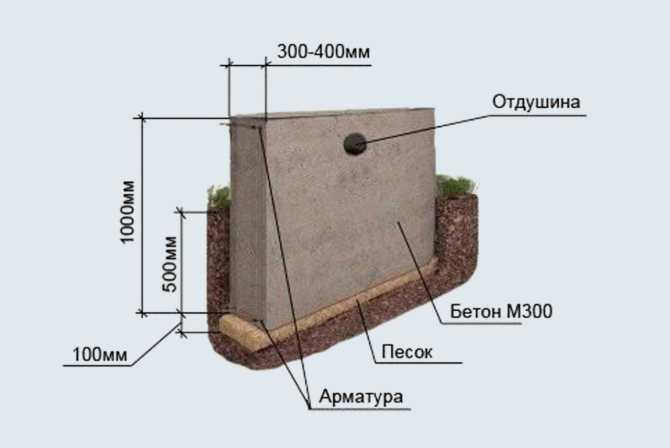

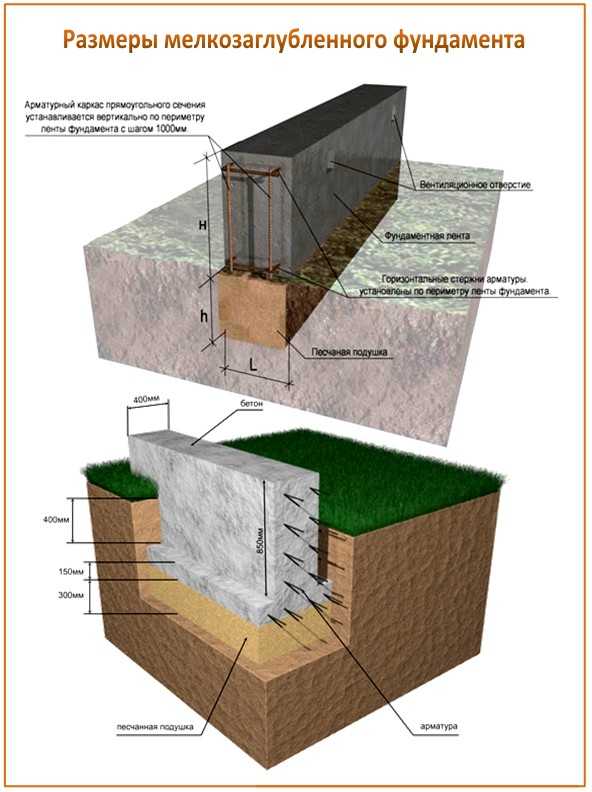

Ленточный мелкозаглубленный фундамент

Для монтажа мелкозаложенного фундамента необходимо основать песчаную или щебневую непучинистую подсыпку. Исходя из расчетного значения, делается выбор в пользу ленточного или столбчатого фундамента.

Монтаж ленточного типа

Подготовка основы

Есть несколько способов монтажа основания для ленточного мелкозаглубленного фундамента, которые зависят от степени пучинистости грунта на месте возведения.

Наиболее надежным способом является тот, при котором железобетонная монолитная лента сооружается прямо на строительной площадке. Глубина закладки ростверка должна составлять 50-60 см. Если грунт слабопучинистый, роль основания играют блоки из бетона, скрепленные между собой заливкой бетона переплетений выпусков блочной арматуры. Чем больше показатель пучинистости грунта, тем жестче должна быть конструкция, соответственно приходится использовать монолитные элементы.

Столбчатый фундамент

Столбчатый мелкозаглубленный фундамент

По мере усложнения грунта на месте строительства, затрудняется процесс самостоятельного возведения столбчатого фундамента. Если пучинистость грунта сильная или средняя, то возникает необходимость более жесткой фиксации элементов в единую конструкцию. Это делается путем заливки монолитного ростверка или укрепления стальных балок.

При монтаже столбчатого фундамента необходимо использовать столбы, служащие связующим звеном между зданием и площадкой. Для этого между ними оставляется расстояние от 20 см, благодаря которому уравновешиваются изменения, происходящие при промерзании грунта.

Монтаж столбчатого фундамента

Правила расчета основания

1. Первоначально необходимо провести мероприятия, которые помогут определить характер грунта. Далее опираясь на данные показатели, осуществляется выбор конструкции и рассчитывается фундамент;
2. Высота фундамента определяется полученными значениями площади основной подошвы. Зачастую высота устанавливается вдвое больше ширины;
3. Обязательно проводятся расчеты фундамента по возможной деформации.

Расчет основания

Свойства грунта можно определить без специальных исследований. Для этого вам потребуется сделать скважину с глубиной около двух метров на расстоянии полуметра и произвести визуальное исследование почвы на глубине. При плохом качестве грунта, желательно большую его часть заменить на более благоприятный грунт, в качестве которого можно использовать песок. На это потребуется потратить больше времени и сил, но таким образом вы снизите вероятность усадки вашего дома и его деформирования в холодное время года.

При соблюдении технологии, мелкозаглубленный фундамент позволит обеспечить надежность конструкции на длительное время, поэтому построенный дом будет радовать не только вас, но и еще несколько поколений.

Видео

Технология создания мелкозаглубленного фундамента рассматривается в следующем видеоматериале:

Помогла ли вам статья?

Мелкозаглубленный фундамент на пучинистом грунте

Содержание:

1. Пучинистый грунт: особенности и выбор фундамента
2. Преимущества мелкозаглубленных ленточных оснований и их недостатки
3. Конструкция мелкозаглубленных оснований и их обустройство
4. Цена устройства мелкозаглубленного фундамента на пучинистых грунтах

В России широко распространены грунты с высоким содержанием в их составе глины. Для строящихся на такой почве зданий только мелкозаглубленный ленточный фундамент на пучинистых грунтах станет прочным основанием, игнорирующим увеличение объёма промерзающего грунта. Особенно он актуален в районах с холодными зимами и высоким уровнем влагонасыщения грунта. Единственный способ противостоять его вспучиванию – правильно заложить основание здания, способное сопротивляться процессам пучения в зимнее время.

Пучинистый грунт: особенности и выбор фундамента

В своём большинстве глинистые почвы (суглинки, супеси) пучинистые. Они отличаются высоким содержанием влаги, замерзание которой приводит к расширению («вспучиванию») грунтов и поднятию возведённых над ними зданий. В летний период превращение льда в воду приводит к оседанию несущих конструкций, причём тяжёлые постройки могут от таких коварных процессов полностью разрушиться.

Выходов из этой ситуации несколько:

• Заложить основание здания ниже уровня промерзания грунта.
• Заменить грунт под основанием и вокруг его на непучинистый.
• Утеплить фундамент (пенопластом и т.п.).
• Построить качественный дренаж.

Однако, заложив фундамент на большую глубину, нельзя быть уверенным в его стойкости. Морозное пучение воздействует на основание по-разному. И хотя воздействие на подошву станет минимальным, всё же сохраняется боковое давление (до 5т/м²). Обмерзание стенок способствует сильному контакту с землёй, сезонное перемещение которой сказывается на состоянии фундамента. Для тяжёлых домов это малозаметно, а вот у лёгких конструкций такие негативные явления видны.

Остальные способы противодействия сложным грунтам являются или достаточно трудоёмкими, или неэффективными.

Выполняя проектирование и выбирая тип фундаментов зданий на пучинистых почвах, необходимо провести на месте из строительства геолого-геодезические изыскания. Их результатом будет информация о глубине промерзания грунта, его виде (составе), а также уровне грунтовых вод.

Применение в такой почве мощных ленточных фундаментов глубокого заложения в индивидуальном или дачном строительстве нерационально. Небольшая нагрузка от зданий позволяет использовать для этих целей мелкозаглубленный фундамент на пучинистом грунте (мелкого заложения).

Преимущества мелкозаглубленных ленточных оснований и их недостатки

В большинстве районов России время проведения строительных работ ограничено погодными условиями – не более 5-7 месяцев. При строительстве оснований с мелким заглублением многих застройщиков привлекают небольшие сроки их возведения, так как нет необходимости в привлечении тяжёлой инженерной техники. Кроме этого достоинства, ленточный фундамент на пучинистых грунтах имеет ещё ряд других:

• Экономный расход стройматериалов и простота исполнения.
• Достаточная прочность и долговечность конструкции (при правильном её расчёте).
• Возможность сделать работы самостоятельно.

Есть и существенный недостаток этих конструкций – фундаменты мелкого заложения на пучинистых грунтах не могут использоваться в многоэтажном строительстве.

Конструкция мелкозаглубленных оснований и их обустройство

Такие фундаменты могут быть выполнены из бетонных блоков, плит, кирпича, а также в виде монолитной бетонной ленты.

Бетонные малозаглубленные фундаменты на пучинистых грунтах – самые распространённые через простоту и удобство изготовления.

Армированную металлическими элементами монолитную бетонную ленту закладывают по периметру строения, а также под его несущими стенами. Глубина заложения «ленты» должна гарантировать отсутствие сил, действующих со стороны вспучиваемого грунта на основание фундамента и его стенки.

Создание малозаглубленного основания дома – это сложный технологический процесс. Специалисты компании «РадоСваи» профессионально выполняют все работы по его строительству, от геодезического исследования почвы под будущим фундаментом и заканчивая его бетонированием. Мы предлагаем свои услуги, но при наличии строительных знаний и навыков такие работы можно выполнить самостоятельно.

Выполняя мелкозаглубленный фундамент на пучинистом грунте своими руками, необходимо помнить – сначала надо создать проект основания.

Перед началом её строительства проводят подготовительные работы, которые заключаются в очистке участка и его выравнивания. Завозятся необходимое оборудование и стройматериалы (арматура, бетон (цемент), доски, гидроизоляция). В последующем процесс создания фундаментной конструкции будет состоять из нескольких этапов.

Разметка

Используют шнур, небольшие колышки и рулетку. Замеры и установку колышек (маяков) делают с учётом, что ширина фундамента должна быть большей на 20см ширины возводимых стен. Правильность разметки периметра проверяют сравниванием диагоналей прямоугольника.

Земляные работы

Выкапывается траншея (котлован) с вертикальными стенами и оптимальной глубиной 60см. Откосы траншеи закладываются гидроизоляцией (плёнка ПВХ, рубероид).

Обустройство опалубочной конструкции и подушки

На дно траншеи укладывается и трамбуется строительная подушка, состоящая из крупного речного песка и гравия. Слои этих материалов периодически поливают водой. Толщина подушки составляет 30-50см. Она учитывается при проведении земляных работ.

Пористую подушку специалисты рекомендуют изолировать от бетона гидроизоляцией (плёнкой).

Затем собирается опалубка из досок или других подобных материалов, высота которых над уровнем грунта должна составлять 20-30см. Сбитые из досок щиты соединяют горизонтальными поперечинами и подпирают снаружи.

Армирование

Из металлических прутьев с ребристой поверхностью диаметром 12мм и более создаётся армокаркас. Он состоит из двух горизонтальных поясов и связанных с ними (через каждые 50-70см) вертикальных прутьев. Каркас укладывают в опалубку на расстоянии 5см от ближайшей поверхности. Сборка армирующего каркаса при помощи сварки запрещена, для этого используют вязальную проволоку.

Армирование будет выполнено правильно, если залить на дно траншеи стартовый слой бетона (до 30% общего объёма).

При самостоятельном выполнении работ необходимо обязательно приобрести (взять в аренду) бетономешалку.

Бетонирование

Для этого используют качественную бетонную смесь марки не менее М300.

Строительные правила предписывают финишное выравнивание последнего слоя бетона выполнять подсыпкой сухого цемента. Тем самым ускоряется схватывание бетона и исключается появление трещин на поверхности.

Процесс «созревания» фундамента разный для различных типов возводимых строений. Так, установку лёгких конструкций можно выполнять уже через две недели после заливки бетоном, для кирпичных же сооружений – на ранее чем через 28-30 дней.

Цена устройства мелкозаглубленного фундамента на пучинистых грунтах

Как правило, расходы на строительство этого ленточного основания состоят из таких статей:

1. Стоимость используемых материалов;
2. Работы по подготовке участка и его планировке;
3. Земляные работы;
4. Установка опалубки;
5. Создание армкаркаса;
6. Заливка опалубки бетоном.

При ограниченных средствах на строительство застройщики закупают дешёвые материалы и оптовыми партиями. «Экономить ли на строительстве фундамента?» — вопрос сугубо индивидуален. Мнение специалистов – на основе здания экономить категорически нельзя.

Мелкие фундаменты | Geoengineer.org

Rocscience Inc. Моделирование наземных и подземных горных выработок | Rocscience Course begins on Nov 7th 2022

More

Contents [hideshow]

1. Design Requirements
2. Types
3. Selected Topics
4. Web Class Assignments
5. External Resources

Shallow foundations , often called фундаменты расположены под самой нижней частью конструкции. Фундамент – это первый сооруженный элемент конструкции, возводимый после земляных работ. Как правило, глубина мелкозаглубленного фундамента меньше его ширины.

Широко используются мелкозаглубленные фундаменты, поскольку они представляют собой наиболее экономичную систему фундаментов и их относительно легко построить. Тщательное исследование участка фундамента и подробная информация о подповерхностном слое необходимы для проектирования фундамента и предотвращения ухудшения характеристик фундамента в будущем.

Фундаменты мелкого заложения должны отвечать определенным проектным требованиям:

• Безопасность в отношении несущей способности, т. е. превышения прочности на сдвиг нижележащего грунта;
• Контроль чрезмерной осадки, которая может повредить вышележащую структуру или повлиять на функциональность.

Типы

Различные типы мелкозаглубленных фундаментов:

• Рассеянный или изолированный фундамент;
• Ленточный фундамент;
• Мат или подложка;
• Комбинированный фундамент.

Хотите читать дальше?

Проектирование / строительство фундамента

29 апреля 2020 г. | Образование

Фундамент — самая нижняя часть конструкции, передающая нагрузки от надстройки к основанию…

Глубокие фундаменты

29 мая 2019 г. | Образование

Глубокий фундамент — это тип фундамента, который располагается на большей глубине ниже поверхности земли…

LoadCap

18 марта 2014 г. | Программное обеспечение

Реакция грунтового основания в жестких фундаментах

22 сентября 2020 г. | Образование

Введение Для жестких фундаментов аналитические решения упругого полупространст…

Избранные темы

Надежность проектирования фундаментов мелкого заложения с использованием стандартного испытания на проникновение образовательные инструкции Росса В. Буланже и Дж. Майкла Дункана

Задания веб-класса

Внешние ресурсы

• Еврокод 7 — Предыстория и применение: Spread Foundations

Тенденции

Geoengineer. org использует сторонние файлы cookie для улучшения нашего веб-сайта и вашего удобства при его использовании.
Чтобы узнать больше о файлах cookie, которые мы используем, и о том, как их удалить, посетите нашу страницу о файлах cookie. Разрешить куки-файлы

Типы фундаментов и области применения

Фундаменты мелкого заложения — это тип фундамента, который строится на меньшей глубине, в отличие от фундамента глубокого заложения. В целом глубина фундамента около 1м. Это общее значение, основанное на состоянии грунта, и в зависимости от характера конструкции эта глубина может варьироваться.

Шалевый фундамент — это тип фундамента, который чаще всего сооружается. Стоимость строительства ниже по сравнению с другими типами фундаментов .

Типы мелкозаглубленных фундаментов

Выбор мелкозаглубленного фундамента осуществляется в зависимости от состояния грунта и приложенных нагрузок.

Основным типом фундамента является ленточный или изолированный фундамент. С увеличением нагрузки или уменьшением несущей способности они становятся ленточными или комбинированными. При дальнейшем увеличении нагрузок эти основания становятся матовым фундаментом.

Давайте подробно обсудим типы мелкозаглубленных фундаментов.

Фундаменты стен

Фундаменты стен могут быть каменными или железобетонными. В зависимости от характера конструкции и приложенных нагрузок выбирается тип фундамента.

Фундаменты из булыжника сооружаются для опирания кирпичных стен в одноэтажных зданиях, ограждающих стен и любых простых сооружений. Железобетонные конструкции также возводятся в качестве фундаментов стен. Будут сооружены специально подпорные стены, а при слабых грунтовых условиях будет построен железобетонный фундамент.

Изолированный фундамент

Изолированный фундамент является наиболее распространенным типом фундамента.

Изолированные фундаменты также называются распорными или отдельными фундаментами. Большинство сооружений высотой до пяти этажей возводятся на изолированных или комбинированных фундаментах.

Изолированный фундамент — это простейшая основа для проектирования, детализации и строительства. Его армирующие устройства также очень просты по сравнению с другими типами фундаментов.

Комбинированные фундаменты

Комбинация двух или нескольких колонн для создания единого фундамента называется комбинированным фундаментом.

Фундамент комбинированный сооружается при очень близком расположении колонн, за счет увеличения площади фундаментов с малой несущей способностью, увеличения площади фундамента при увеличении осевых нагрузок и др.

Планка Фундаменты

Из-за ограниченного пространства на участке может потребоваться расширение здания до граничной стены. Как обычно, в таких ситуациях колонну нельзя размещать в центре фундамента.

Колонна будет на краю фундамента. Из-за эксцентриситета колонны будет увеличиваться напряжение под колонной. Это приводит к выходу из строя подшипника или увеличению осадки из-за неэффективности фундамента.

Поддерживает баланс состояния под фундаментом, сооружаем ленточные балки. Существует специальный порядок проектирования ленточных фундаментов и балок.

Ленточные фундаменты

Следующим развитием изолированных и комбинированных фундаментов являются ленточные фундаменты. Ленточные фундаменты не являются обычно строящимися типами мелкозаглубленного фундамента по сравнению с изолированными фундаментами.

• Когда колонны закрыты, мы делаем ленточные фундаменты для поддержки линии колонн.
• Мы возводим ленточные фундаменты для поддержки стен любой конструкции с линейной нагрузкой.
• При низкой несущей способности объединяем все изолированные фундаменты и сооружаем ленточные.

Ленточные фундаменты имеют преимущества по сравнению с изолированными фундаментами.

• Снижает давление под фундамент.
• Минимизировать различные поселения
• Ленточные фундаменты перевернутого типа T более эффективны при регулировании различных осадок и выдерживании более высоких осевых нагрузок.

Плитный фундамент

Плитный фундамент — тип фундамента, сооружаемый для малоэтажных сооружений. Особенно в одноэтажных строениях возводятся такие типы фундаментов.

Для этих типов фундаментов специальные фундаменты не предусмотрены. Плита будет выполнять роль фундамента. При необходимости жесткость плиты будет увеличена в соответствии с требованиями проекта.

Дополнительную информацию можно найти в статье плитных фундаментов .

Плитный фундамент на уровне земли

Плитный фундамент — это тип мелкозаглубленного фундамента, в котором в качестве фундамента используется грунтовая плита. Этот тип фундамента чем-то похож на плитный фундамент.

Как правило, плита подвешивается, опираясь на балки или другие конструкции, такие как бетонные стены. Когда плита опирается на землю, они называются плитой на уклоне.

Фундамент из матов

Фундамент из матов также называют плотным фундаментом.

Фундаменты из матов представляют собой бетонные плиты, сооруженные на земле. При увеличении площади изолированных фундаментов с увеличением осевых нагрузок на колонну сооружали матовые фундаменты. Толщина фундамента будет варьироваться в зависимости от требований к изгибу и сдвигу.

Матовый фундамент можно использовать для возведения зданий высотой до 10 этажей, если грунт имеет достаточную несущую способность.

Фундаменты из матов проектируются с помощью компьютерного программного обеспечения, так как расчеты вручную очень сложны. Детализация армирования выполняется так же, как и для плоских плит.

Дополнительную информацию можно найти в статье матовой основы .

Решетчатые фундаменты

Решетчатые фундаменты представляют собой мелкозаглубленные фундаменты, предназначенные для конструкций с малым весом. В основном для одноэтажных зданий, имеющих хорошую несущую способность, может быть сооружен сетчатый фундамент.

Решетчатый фундамент представляет собой бетонные балки, сооруженные для поддержки стен. В этой конструкции бутовый фундамент заменен набором железобетонных балок.

Когда необходимо построить конструкцию на скале или очень твердой поверхности, эти типы фундаментов больше подходят.

Как выбрать тип фундамента

Для выбора типа фундамента можно выполнить следующую процедуру.

• Расчет нагрузок на колонны или на фундамент
• Если это малоэтажное здание, его можно построить на неглубоком фундаменте.
• Рассчитать площадь фундамента. Если есть возможность выбрать изолированные фундаменты, приступайте к проектированию.
• Если площадь фундамента значительно увеличивается, можно проверить варианты комбинированных или ленточных фундаментов.
• Если и ленточный фундамент, и комбинированный вариант фундамента неприменимы, можно выбрать вариант фундамента под ростверк.

Как проектировать неглубокие фундаменты

Неглубокие фундаменты опираются непосредственно на землю. При проектировании этих типов фундаментов соблюдается следующая процедура.

• Расчет эксплуатационной нагрузки и предельной нагрузки
• Расчет площади фундамента на основе допустимой несущей способности грунта
• Изолированные фундаменты рассчитаны на изгиб и сдвиг. Это можно сделать путем ручного расчета.
• Ленточные фундаменты, матовые фундаменты и т. д. анализируются с помощью компьютерного программного обеспечения. Тогда проектирование можно выполнить с ручным расчетом.
• Марка бетона выбирается на основе требований к прочности и долговечности. Для получения дополнительной информации можно обратиться к статье о том, как выбрать марку бетона .

Преимущества фундаментов мелкого заложения

• Фундаменты мелкого заложения менее затратны по сравнению с другими фундаментами, такими как буронабивные сваи.
• Простая конструкция по сравнению с глубокими фундаментами
• Процесс контроля качества и обеспечения качества прост, а наблюдения можно проводить невооруженным глазом.
