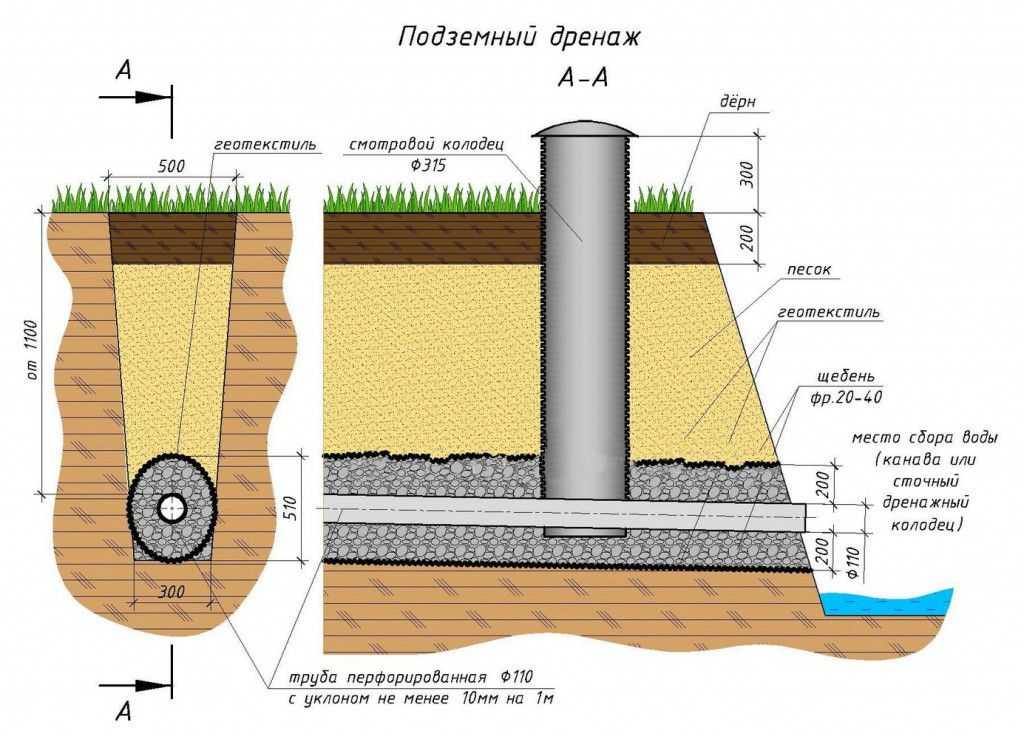

Как правильно сделать дренаж участка: 4 вида + (инструкции, чертеж, схемы)

Перед началом проведения работ необходимо прорисовать систему дренажа участка. Прежде всего необходимо определить в какую сторону (согласно рельефа местности) идет уклон участка. Затем определить место установки коллекторного (накопительного) колодца. Т.к. в этот колодец будут сходиться все дренажные трубы, по которым и будет бежать вода с участка.

Так же необходимо продумать вопрос отвода воды из колодца, т.к. если даже вы до капаете коллекторный колодец до песка это не будет означать что вода собранная с участка сможет уходить в землю и там рассасываться по грунтам. Собранная вода с участка системой дренажа поступает в колодец постоянно (круглый год) и соответственно нижние слои грунта со временем будут перенасыщены. Идеальный способ отвести воду из коллекторного колодца дренажным насосом.

Траншея для дренажа участка:

Копка траншеи один из трудоемких процессов в системе отведения грунтовых вод с участка. Как правило для копки траншей привлекают специалистов ближнего зарубежья. Но какими бы ни были специалисты траншею копать долго и мучительно (соответственно и дорого) т. к. нанятые копщики выполняют объем работ по кубам, а не за метр погонный. Выемку грунта обязательно делать с уклоном в сторону коллекторного колодца (важно сохранить уклон траншеи в правильном направлении) иначе дренаж может собирать воду, но определенное количество воды все равно будет оставаться в траншеи. Самый простой способ при копке траншеи это постоянная проверка уклона строительным уровнем или более точный способ проверка нивелиром. По окончании копки траншеи необходимо пройти проверить все траншеи на правильный уклон и убедиться, что траншея ни где не обвалилась (если произошел обвал траншеи необходимо прочистить траншею и при необходимости сделать опалубку в месте обвала.

Опалубка поможет удержать грунт во время строительства дренажа участка и предотвратит последующие обвалы траншеи.

Укладка ткани в траншею для дренажа участка:

Ткань для дренажа участка — служит основным фильтром и обеспечивает удержание грунта над дренажной системой, т.е. не позволяет попасть в щебень грунту, что обеспечивает длительный срок службы дренажа.

После того как Вы убедились в целостности траншей необходимо произвести укладку ткани в траншею (если траншея глубиной 1м. то для удобства в работе с траншеей ткань необходимо укладывать шириной 2м.), закрепляя края ткани в верхней части траншеи (ткань можно крепить заранее подготовленными колышками, кусками грунта или гвоздями).

По окончании укладки геоткани необходимо сделать тонкую подсыпку щебня в траншею перед укладкой трубы.

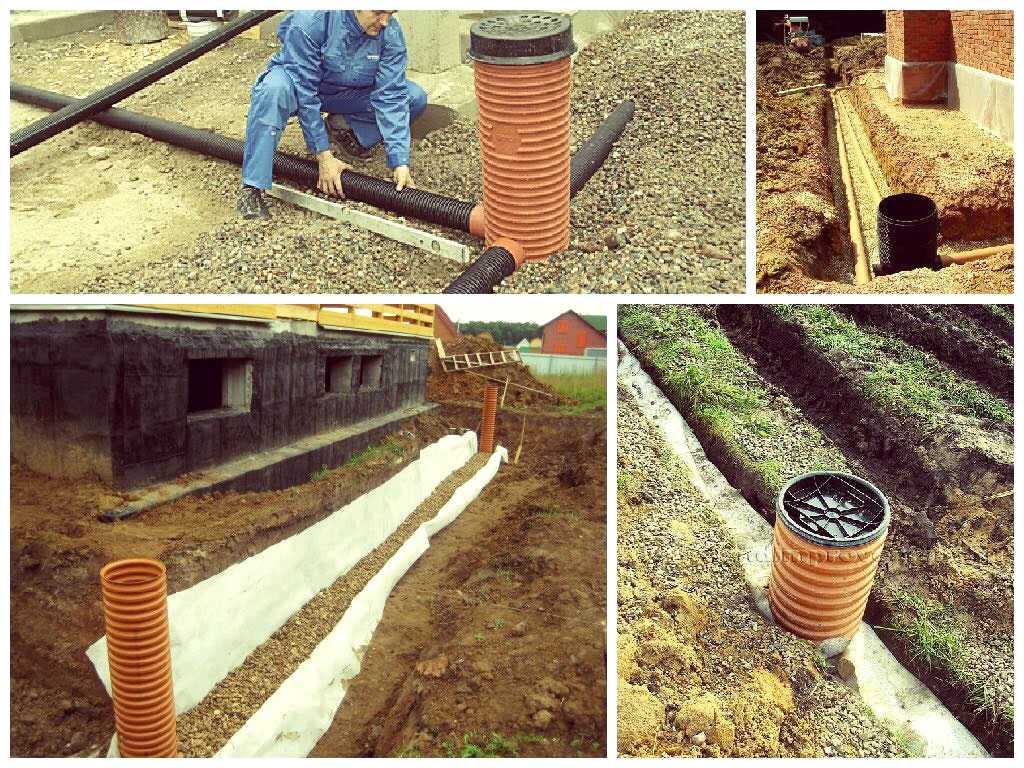

Укладка дренажной трубы в траншею:

Укладка дренажной трубы в траншею необходима для обеспечения легкого движения воды в системе дренажа при обильном перенасыщении грунта.

Монтаж трубы необходимо (да и более проще) вдвоем т.е. один человек устанавливает трубу в начале или конце траншеи и немного придерживает в тот момент когда его помощник присыпает трубу щебнем, тем самым фиксируя дренажную трубу в траншеи. Зафиксировав дренажную трубу в траншеи нам необходимо ее натянуть по середине траншеи чтоб раскрыть микро прорези в дренажной трубе (это позволит быстрым и легким способом воде проникнуть в дренажную трубу). Натяжку трубы легче всего делать отсупив от начала трубы метров 10-15 — это позволит быстро и просто растянуть ее по всей траншеи.

По окончании полного монтажа траншеи приступаем к засыпки дренажной трубы щебнем (толщина щебня должна быть не менее 20 см. над трубой). Кстати щебень для дренажа рекомендуется применять 20-40 фракции (дробленый)

Внимание: не рекомендуется использовать известняковый щебень т.к. он со временем начинает разрушаться и тем самым заиливать систему дренажа, что приведет к полной не работоспособности дренажа.

Дренаж участка — информация «Красивый Участок»

• Благоустройство и озеленение
• Уборка и расчистка участка
• Снос и демонтаж
• Проведение коммуникаций
• Ландшафтные работы

Дренаж участка необходим в первую очередь для участков с высоким уровнем грунтовых вод, а также для глинистых почв.

Если на участке после дождя долгое время стоит вода, а весной после таяния снега участок долгое время остается сырым, значит, на участке есть проблема отвода воды.

На фото пример участка требующий устройства дренажной системы

Чтобы решить эту проблему собственники участков поступают по-разному.

Кто-то делает отсыпку участка песком, кто-то поднимает уровень участка завезенным грунтом.

Однако, на сегодняшний день самая действенная и экономически обоснованная мера это устройство дренажа на участке.

Перед тем как начать работы по устройству дренажа на участке необходимо составить план дренажных каналов (дрен) и самое главное решить, куда отводить воду, которую будет собирать наша дренажная система.

Если вдоль участка есть ливневая канава и уклон позволяет, то воду отводят именно туда.

Это самый простой и дешевый способ.

Если же канавы нет либо она находится выше самого участка, то делается накопительный колодец глубиной несколько колец, а в него делается ввод дренажной трубы.

После того как мы решили куда именно будем отводить воду с участка, составляется план всего дренажа.

Дренажные канавки (дрены) как правило, располагаются по территории участка либо в форме «елочки» либо буквы  «Ш», также могут быть вариации в зависимости от формы участка, расположения строений и т.д.

Начинают работы с разметки участка в соответствии со схемой дренажа. Затем откапываются канавки, куда будут укладываться дренажные трубы, причем в процессе земляных работ необходимо создавать разуклонку примерно 1,5-2 см. на 1 метр погонный дренажа с помощью нивелира либо гидроуровня.

Наличие уклона – очень важный момент, т.к. если разуклонка сделана неправильно, то вода уходить не будет а будет застаиваться в одном месте.

После завершения земляных работ в канавки укладывается фильтрационная ткань, затем специальные дренажные трубы и делается отсыпка щебнем.

Для устройства дренажа категорически не рекомендуется использовать известковый щебень, т. к. с течением времени он размывается под действием воды.

Затем дренажная труба обсыпается щебнем на 30-40 см и укутывается геотканью. После этого верх траншеи присыпается слоем песка 5-10 см и дренаж готов.

Следует отметить, что на длинных отрезках дренажной системы и на каждом втором повороте дренажной трубы нужно устройство смотрового колодца для возможности ревизии и прочистки при возможных засорах.

При условии грамотного исполнения устройство дренажа на участке решает проблему водоотведения и позволяет собственнику без проблем посеять газон, устроить грядки даже в тех местах участка где раньше была вода и грязь.

Заказать работы

Закрытый аспирационный дренаж с грушей: Медицинская энциклопедия MedlinePlus

Закрытый аспирационный дренаж помещается под кожу во время операции. Этот дренаж удаляет кровь или другие жидкости, которые могут накапливаться в этой области.

Закрытый аспирационный дренаж используется для удаления жидкости, которая скапливается на участках тела после операции или при наличии инфекции. Хотя существует более одной марки закрытых аспирационных дренажей, этот дренаж часто называют дренажем Джексона-Пратта или JP.

Дренаж состоит из двух частей:

• Тонкая резиновая трубка
• Мягкая круглая груша, похожая на гранату

Один конец резиновой трубки помещается в ту часть тела, где собрать. Другой конец выходит через небольшой надрез (разрез). К этому внешнему концу прикреплена выжимная груша.

Спросите у своего поставщика медицинских услуг, когда вы можете принимать душ, пока у вас есть дренаж. Вас могут попросить принять ванну с губкой, пока дренаж не будет удален.

Есть много способов носить дренаж в зависимости от того, где дренаж выходит из вашего тела.

• Выжимная груша имеет пластиковую петлю, с помощью которой ее можно прикрепить к одежде.
• Если дренаж находится в верхней части тела, вы можете завязать тканевую ленту вокруг шеи наподобие ожерелья и подвесить лампочку на ленте.
• Существуют специальные предметы одежды, такие как кофточки, ремни или шорты, которые имеют карманы или петли на липучке для лампочек и отверстия для трубок. Спросите своего провайдера, что может быть лучше для вас. Медицинская страховка может покрыть стоимость этих предметов одежды, если вы получите рецепт от своего врача.

Вам понадобятся:

• Мерный стакан
• Ручка или карандаш и лист бумаги

Опорожните слив до того, как он наполнится. Сначала вам может понадобиться опорожнять дренаж каждые несколько часов. По мере уменьшения количества выделений вы сможете опорожнять его один или два раза в день:

• Приготовьте мерный стаканчик.
• Тщательно вымойте руки водой с мылом или спиртосодержащим моющим средством. Высушите руки.
• Откройте колпачок лампы. Не прикасайтесь к внутренней стороне крышки. Если вы прикасаетесь к нему, протрите его спиртом.
• Слейте жидкость в мерный стакан.
• Сожмите лампу JP и держите ее ровно.
• Пока груша сжата, закройте колпачок.
• Смойте жидкость в унитаз.
• Тщательно мойте руки.

Запишите количество слитой жидкости, а также дату и время каждого опорожнения дренажа JP.

У вас может быть повязка вокруг стока в том месте, где он выходит из вашего тела. Если у вас нет повязки, держите кожу вокруг дренажа чистой и сухой. Если вам разрешено принимать душ, промойте это место мыльной водой и промокните полотенцем. Если вам не разрешено принимать душ, протрите место мочалкой, ватными тампонами или марлей.

Если у вас есть повязка вокруг дренажа, вам потребуются следующие предметы:

• Две пары чистых, неиспользованных, стерильных медицинских перчаток
• Пять или шесть ватных тампонов
• Марлевые тампоны
• Чистая мыльная вода
• Пластиковый мешок для мусора
• Хирургическая лента
• Водонепроницаемая прокладка или банное полотенце

Чтобы сменить повязку:

• Тщательно вымойте руки водой с мылом. Высушите руки.
• Наденьте чистые перчатки.
• Осторожно ослабьте ленту и снимите старую повязку. Выбросьте старый бинт в мешок для мусора.
• Ищите новое покраснение, отек, неприятный запах или гной на коже вокруг дренажа.
• Ватным тампоном, смоченным в мыльной воде, очистите кожу вокруг сливного отверстия. Сделайте это 3 или 4 раза, используя каждый раз новый тампон.
• Снимите первую пару перчаток и выбросьте их в мешок для мусора. Наденьте вторую пару перчаток.
• Наложите новую повязку на место дренажной трубки. Используйте хирургическую ленту, чтобы прижать ее к коже.
• Выбросьте все использованные расходные материалы в мешок для мусора.
• Еще раз вымойте руки.

Если жидкость не стекает в грушу, жидкость может блокироваться сгустком или другим материалом. Если вы заметили это:

• Вымойте руки водой с мылом. Высушите руки.
• Аккуратно сожмите трубку в месте сгустка, чтобы ослабить его.
• Возьмитесь за дренаж пальцами одной руки рядом с тем местом, где он выходит из вашего тела.
• Пальцами другой руки сожмите трубку по всей длине. Начните с того места, где она выходит из вашего тела, и двигайтесь к дренажной груше. Это называется «зачисткой» стока.
• Освободите пальцы от конца дренажа, где он выходит из вашего тела, а затем отпустите конец рядом с грушей.
• Возможно, вам будет легче очистить слив, если вы нанесете на руки лосьон или очищающее средство для рук.
• Сделайте это несколько раз, пока жидкость не начнет стекать в грушу.
• Еще раз вымойте руки.

Позвоните своему врачу, если:

• Швы, удерживающие дренаж на коже, разошлись или отсутствуют.
• Трубка выпадает.
• Ваша температура 100,5°F (38,0°C) или выше.
• Ваша кожа очень красная в месте выхода трубки (небольшое покраснение является нормальным явлением).
• Выделения из кожи вокруг места введения трубки.
• Болезненность и припухлость в месте дренирования.
• Дренаж мутный или имеет неприятный запах.
• Дренаж из луковицы увеличивается более 2 дней подряд.
• Выжимная груша не останется сложенной.
• Дренаж внезапно останавливается, когда из дренажа постоянно вытекает жидкость.

Дренажная лампа; дренаж Джексона-Пратта; слив JP; слив Блейка; дренирование раны; Хирургический дренаж

Smith SF, Duell DJ, Martin BC, Gonzalez L, Aebersold M. Уход за ранами и перевязки. В: Smith SF, Duell DJ, Martin BC, Gonzalez L, Aebersold M, eds. Навыки клинического ухода: от базовых до продвинутых навыков . 9-е изд. Нью-Йорк, штат Нью-Йорк: Пирсон; 2016:глава 25.

• Хирургическая обработка ран — открытая

Обновлено: Дебра Г. Вехтер, доктор медицины, FACS, отделение общей хирургии, специализирующееся на раке молочной железы, Медицинский центр Вирджинии Мейсон, Сиэтл, Вашингтон. Также рассмотрены Дэвидом Зивом, доктором медицины, MHA, медицинским директором, Брендой Конауэй, редакционным директором, и A.D.A.M. Редакция.

Просмотрите энциклопедию

Планирование дренажа фермы | Управление влажными почвами | Молочные продукты | Домашний скот и животные

Заболачивание может быть проблемой зимой и ранней весной в зонах Виктории с большим количеством осадков. В более влажные, чем обычно, годы этот период может длиться несколько месяцев.

Заболачивание происходит, когда количество осадков превышает способность некоторых почв отводить лишнюю воду. Часто видно, что заболачивание – это проблема поверхностных вод, которую можно решить с помощью поверхностных стоков. Но во многих случаях заболачивание происходит из-за насыщения почвенного профиля под поверхностью земли. Для решения этой проблемы может потребоваться некоторый тип подземного дренажа. К сожалению, некоторые почвы и территории в силу своего расположения не могут быть экономически или целесообразно осушены любыми средствами.

Повреждение, вызванное заболачиванием

Заболачивание снижает прочность почвы, делая ее уязвимой для выдергивания, что приводит к повреждению пастбищ, что приводит к потерям производства и затрат на ремонт. На некоторых типах почв структура почвы может быть серьезно нарушена. В переувлажненных грунтах возникают неблагоприятные анаэробные условия, что приводит к накоплению токсичного сероводорода и восстановленного железа и марганца. Это также может вызвать снижение содержания калия, хлоридов и магния в растениях.

Сорняки и пастбища, которые больше подходят для заболачивания, берут верх, а летняя продуктивность снижается из-за уменьшения глубины укоренения уцелевших пастбищ. Еще одним дорогостоящим последствием заболачивания является то, что запасы кормов задерживаются на несколько недель, что приводит к низкому качеству кормов, менее плотным пастбищам и еще большему росту сорняков.

Планирование дренажной системы

Целью дренажа фермы является улучшение почвенной среды для обеспечения благоприятных условий для выращивания в корневой зоне высокопродуктивных пастбищ и сельскохозяйственных культур. Чтобы добиться успеха, вы должны учитывать множество факторов при оценке того, какую дренажную систему использовать, ее дизайн и реализацию.

Вот несколько ключевых вопросов, которые помогут вам спланировать дренаж фермы:

• Что вызывает проблему заболачивания?
• Какова частота заболачивания?
• Имеется ли достаточный выпускной патрубок?
• Каковы вероятные преимущества осушения этой области?
• Какие зоны следует осушать в первую очередь?
• Какой тип дренажной системы требуется?
• Нужна ли мне помощь в разработке плана?

Причина заболачивания

• Заболачивание происходит из-за поверхностных вод, грунтовых вод или того и другого?
• Эта вода вытекает из участка, расположенного выше по склону, с поверхности земли или из-под земли, или из того и другого?

Установка подземной дренажной системы очень дорогая, поэтому избыток поверхностных вод необходимо сначала слить с помощью поверхностной дренажной системы.

Частота заболачивания

Частота и продолжительность заболачивания влияют на тип и стоимость дренажной системы.

Происходит ли заболачивание:

• каждый год
• только на небольшой территории или в короткие периоды в большинстве лет
• только в очень влажные годы

Ответ определит приоритет и расходы, необходимые для проектирования и внедрения необходимой системы .

Наличие выпускного отверстия

Это наиболее важный фактор, который следует учитывать. Если воду нельзя слить самотеком в водослив, ее необходимо доставить в отстойник, а затем перекачать в основной дренаж, что существенно увеличивает стоимость и обслуживание системы.

В некоторых районах, где земля относительно ровная, нет достаточного количества магистральных стоков через загоны или обочины, чтобы быстро отводить лишнюю воду.

Еще одна сложность заключается в том, что часто эти дренажи недостаточно глубоки, что ограничивает возможности фермера по осушению земли на собственном участке. Если проблема именно в этом, то возможным решением может быть согласие группы землевладельцев установить дренажную систему. Это может позволить установить достаточно глубокую и крупную основную дренажную систему для удовлетворения всех потребностей и потребностей по общей цене. Соглашение должно обеспечивать надлежащее содержание всей дренируемой площади и водосбросов и не причинять вреда окружающей среде.

Но на многих фермах достаточно осени, чтобы иметь соответствующие водостоки, чтобы внутренние дренажные системы могли нормально функционировать.

Преимущества осушения

Подумайте, насколько продуктивной станет эта область после осушения. Если тип почвы плохой, даже если он осушенный, улучшенные пастбища могут не вырасти до своего потенциала. Однако, возможно, просто осушение небольшой площади может обеспечить более быстрый или легкий доступ к другим частям фермы. Повысит ли продуктивность на охраняемых территориях осушение родниковой линии или предотвращение доступа воды вверх по склону к более низким участкам?

Участки, которые следует осушать в первую очередь

Какие участки следует осушать в первую очередь: загон на затопляемой равнине (который потенциально может быть лучшим загоном) или те, что находятся выше в ландшафте и, как известно, позволяют воде легко стекать?

Если сначала осушать более высокие загоны, то меньшие основные дренажные трубы (или дренажи) дадут первоначальную экономию средств. Осушение загонов, ближайших к основному водостоку или выходу из ручья, обычно требует прокладки магистрали большего размера, чтобы, когда схема расширяется вверх по склону, существующие трубы (или дренажи) могли справляться с дополнительной дренажной водой.

Требуемый тип дренажной системы

Существует 2 основных типа дренажных систем:

• поверхностная
• подземная

Поверхностная дренажная система

Это первое, на что следует обратить внимание в любой схеме дренажа. Излишняя вода, протекающая по сельскохозяйственным угодьям, будет дольше сохранять их насыщенными, уменьшая рост пастбищ и усугубляя такие проблемы, как рыхление и подвижность тракторов. Участок должен иметь дело только с падающими на него осадками, а не с дождем, выпавшим на участки, расположенные выше по склону.

Таким образом, вдоль линий ограждений, дорожек и углублений необходимо установить адекватные поверхностные стоки, чтобы можно было более эффективно контролировать поверхностные воды. Позаботьтесь о том, чтобы потенциальные проблемы, такие как размыв и эрозия, не создавались концентрацией потоков.

В некоторых случаях поверхностные водостоки необходимо ограждать, чтобы защитить их от повреждения инвентарем и трактором.

Подземные дренажи

После определения степени вклада поверхностных вод и их дренажных возможностей следующим шагом является определение наиболее подходящей подземной дренажной системы. Базовыми подземными системами являются подземные трубы, кротовые дрены или варианты или комбинации этих двух систем.

Дренажная система в идеале должна удалять избыточную почвенную воду на глубину около 30 см в течение 24 часов после дождя. В идеале для проектирования любой дренажной системы, включающей трубы, следует привлечь специалиста по дренажу. Окончательный дизайн дренажной системы сильно влияет как на эффективность, так и на конечную стоимость установки.

Для этого необходимо знать:

• уклоны местности
• типы почв
• профили почв
• содержание и типы глины
• проницаемость осушаемой почвы
• стоимость и объем обратной засыпки, необходимой для некоторых систем
• доступность дренажа подрядчики
• типичное годовое количество осадков и вероятные осадки (в миллиметрах)
• площадь, подлежащая осушению
• местоположение и глубина стока(ов)
• диаметры и длины труб

Помощь в разработке плана

Опытный подрядчик по дренажу может оказать большую помощь в разработке плана работ (плана дренажа). Если требуется осушение больших площадей, то в идеале план должен охватывать от 3 до 5 лет работ. При совместном обсуждении будут выработаны возможные схемы и наилучшая последовательность выполнения работ.

Планируйте заранее

Не ждите, что подрядчик по дренажу разработает для вас должным образом спроектированную систему в середине лета. Свяжитесь с подрядчиком, когда возникнет проблема (зимой), чтобы он мог изучить проблему и более подробно обсудить с вами варианты. Это даст вам достаточно времени, чтобы организовать финансы и расставить приоритеты, а также вписаться в график работы подрядчика.

Другие действия, необходимые в рамках плана дренажа

Другие изменения могут также потребоваться для поддержки плана дренажа, например:

• изменение планировки загона для обеспечения более эффективной установки дренажа кротов
• повторная прокладка линий подачи воды и изменение расположения желобов, чтобы они соответствовали размещению дренажа. Поскольку дренажи для кротов, вероятно, будут переделывать примерно каждые 5 лет, лучше всего убедиться, что другие трубы расположены так, чтобы свести к минимуму потенциальный ущерб и сэкономить время и деньги.
• ограждение водостоков для защиты водостоков и сведения к минимуму эрозии, при этом оставляя достаточно места для обслуживания
• большие мосты или водопропускные трубы на главных водостоках для увеличения скорости удаления воды

Все эти изменения будут связаны с расходами, которые необходимо включить в бюджет.

Другие капиталовложения в инфраструктуру фермы также могут быть необходимы для использования преимуществ дренажа. Например, если дренаж улучшает рост пастбища, то для уборки этого дополнительного роста может потребоваться больше коров. Маловероятно, что будет выгодно осушать загоны и не увеличивать поголовье коров, даже если сократится дополнительное кормление. Итак, дополнительные вопросы:

• Можно ли с комфортом подоить больше коров в коровнике?
• Потребуется ли больше рабочей силы?
• Нужен ли молочный чан большего размера?
• Нужно ли расширять проезды?
• Повысит ли возможность собирать силос в нужное время более привлекательные инвестиции в оборудование для силоса?

Даже после установки физической дренажной системы фермерам (особенно фермерам с глинистой почвой) необходимо будет подумать о подушках для бездельников или подстилках для кормления, чтобы коровы не попадали в осушенные загоны во время и сразу после дождей. Это защитит почву от повреждения и уплотнения, что снизит эффективность дренажной системы.

Какие есть варианты без дренажа?

Если продолжительные дождливые периоды не являются обычным явлением, простое применение стратегии выпаса по принципу «время от времени» для уменьшения ущерба, причиняемого пастбищам в результате выдергивания и уплотнения, является относительно дешевым вариантом.

Чем сильнее заболачивание, тем лучше должны быть загонные сооружения, чтобы животные не выпасались в течение длительного времени. Для этого может потребоваться создание площадки для подачи или безделья. Также может потребоваться дополнительное оборудование, такое как тележки для кормления.

Если они используются на регулярной основе, то внимание к управлению сточными водами имеет жизненно важное значение для:

• использования питательных веществ, которые коровы обычно кладут для вас в загоны
• сохранения стоков на ферме и вне водоемов

система очистки сточных вод может нуждаться в расширении или перепроектировании.
