Как правильно сделать цоколь на фундамент: Как сделать цоколь — выбор конструкции, материалы, особенности

видео-инструкция по монтажу своими руками, особенности конструкций из кирпича, на столбчатом фундаменте, цена, фото

При застройке участка вас, безусловно, заинтересует вопрос, как правильно сделать цоколь дома и какие для этого потребуются материалы. Во многом проекция этой части здания, точно так же как и материал, будут зависеть от вида фундамента, на котором будет основываться это устройство.

Сейчас мы обратим внимание на некоторые из вариантов, и ещё, в качестве дополнения, посмотрим тематическое видео в этой статье.

Красивый каменный цоколь

Содержание

Обустройство цоколя в зависимости от фундамента

Примечание. Это слово происходит от итальянского zoccolo и может служить подножием не только для здания, но и для колонны, памятника и так далее.
На ленточных фундаментах цоколем может служить верхняя часть монолитной или сборной ленты выступающая над землёй.
В большинстве случаев такой участок здания облицовывается декоративными отделочными материалами.

Какие бывают фундаменты

Столбчатый фундамент с обвязкой под сруб

• Такие фундаменты закладываются для облегчённых вышестоящих строений и чаще всего это деревянные дома (оцилиндрованное бревно, брус, щиты) или же вспененные бетонные блоки. Такое основание имеет малую заглубленность, и именно поэтому на столбчатом фундаменте возможны только лёгкие конструкции. Также столбики, возможно, устанавливать исключительно на стабильных грунтах во избежание просадки и закручивания оснований.

Свайно-винтовое основание

• На первый взгляд по принципу технологии устройства винтовые сваи очень похожи на столбики из бетонных блоков или кирпичей, но их подземная часть очень отличается. Всё дело в том, что нижняя часть сваи углубляется под землю примерно на два метра, поэтому их чаще всего используют для нестабильных (пучинистых, техногенных) и водонасыщенных грунтов. Для массивных зданий (из кирпича, камня, бетонных блоков) такое основание можно использовать только в комбинации с лентой (можно использовать малозаглубленный вариант).

Плитный фундамент

• Плитные фундаменты инструкция позволяет устанавливать по большей части на стабильных почвах, не деформирующихся при циклах замерзания-отттаивания. Сама плита получается достаточно прочной, благодаря арматурному каркасу, залитому бетонной смесью. Иногда плита используется в комбинации со столбиками или свайно-набивным фундаментом, но это для массивных зданий на пучинистых грунтах.

Ленточный фундамент с цоколем

• Как мы уже говорили, верхняя часть ленты может возвышаться над землёй, выполняя функцию цоколя, хотя его можно поднимать ещё выше используя для этого бетонный армированный пояс или кирпич
  . Сама лента может быть монолитной или сборной, а также заглубленной и малозаглубленной, но, ни одно, ни другое к цоколю отношения не имеет. Также такой фундамент может заливаться на уровне с грунтом, а после этого на него стелют рубероид, так как сделать гидроизоляцию цоколя в данном случае можно только снизу.

Примечание. Глубина фундамента в основном определяется не массой здания, а состоянием почвы, так, заглубленные варианты используются на нестабильных грунтах.

Точка заглубленности здесь определяется не ГОСТами, а глубиной промерзания грунта – если лента заглубленная, то её подошва опускается, как минимум, на 40 см ниже точки замерзания.

Устройство цоколя

Примечание. Цоколи могут быть по отношению к вышестоящим стенам выступающими (встречаются наиболее часто), западающими и заподлицо с плоскостью.

Кладка кирпичного цоколя

Цоколь из кирпича для ленточного и плитного фундамента кладётся совершенно одинаково и ориентирован на крайнюю грань периметра. Если это лента, то кладка не может быть уже, а только по ширине фундамента, чтобы создать прочное основание для стен.

Высота этой части здания зависит от нескольких факторов – уровня грунта на участке, возможности попадания влаги от атмосферных осадков и, конечно, вашего желания.

Ширина кладки

Ширина кладки здесь может быть любой, и её основные размеры показаны на верхнем рисунке. Это 1) в три четверти; 2) в целый с четвертью; 3) в целый и три четверти; 4) в два с четвертью и 5) в два и три четверти кирпича.

Вид перевязки чаще всего используется ложковый, когда кирпич находится на постели, ложками внутрь и наружу, но иногда также используют английскую или фламандскую перевязку, где ложок чередуется с тычком соответственно поштучно или по рядам.

Кирпич на комбинированном фундаменте

Также кирпичная ложковая кладка может быть использована на комбинированном фундаменте, где понизу устанавливается неглубокая (20-30 см) лента, выступающая за сваи на 120 мм за периметр свай или столбиков.

Здесь, конечно, нет смысла использовать рядовой кирпич, чтобы позже его облицовывать другим материалом – как правило, в таких случаях этот участок здания сразу монтируется лицевым кирпичом.

Мощный уголок 120×120 мм тоже послужит хорошим основанием

Но вам вовсе не обязательно комбинировать винтовой фундамент, чтобы поднять тонкую кладку – вы можете для основания использовать металлический уголок 120×120 мм по ширине постели.

Его приваривают к сваям строго по горизонтальному уровню, причём если на участке есть уклон, то вышестоящую часть грунта подкапывают, чтобы не оставлять пустот. Уголок обрабатывают грунтующими составами, чтобы по максимуму защитить металл от ржавления, так что это получается вполне надёжно, но цена оказывается гораздо ниже.

Обрешётка для сайдинга

Также в таких случаях для обшивки цоколя фундамента используют цокольный сайдинг или композит, которыми можно очень быстро своими руками закрыть расстояние под зданием, причём стоимость материала получается достаточно невысокой.

Одним из условий такого монтажа является обрешётка, размер ячеек которой будет напрямую зависеть от размеров панелей, которыми вы собрались обшивать этот участок. Профили для обрешётки могут быть, как из дерева, так и из металла – здесь, решающее значение, в основном, имеют ваши предпочтения.

Рекомендация. При закрытии цоколя на столбчатых и свайных фундаментах между грунтом и перекрытием пола будет образовываться конденсат, который вызовет нежелательные последствия в виде обилия влаги и плесени.
Поэтому, чтобы избежать этих неприятностей, по периметру цоколя следует сделать продухи для циркуляции воздуха.

Образцы клинкерной плитки

Учитывая, что по большей части используются ленточные фундаменты, то их облицовывают тяжёлыми декоративными элементами и чаще всего это клинкерная плитка. Кроме этого используется самый разный декоративный камень, но всё это нужно установить на гладкую и ровную вертикальную поверхность, которая не всегда получается при монтаже, к тому же, облицовочные работы могут проводиться в давно построенном здании.

Так выравнивается цоколь

Выравнивается цоколь точно так же, как и другие части стены – при помощи маячной цементно-песочной штукатурки. На обрабатываемый участок, выставляются профили по вертикали, как это показано на фото вверху, а для их фиксации используется тот же цементно-песочный раствор (можно добавить немного плиточного клея для эластичности).

Расстояние между маяками определяется длиной правила, которым вы будете штукатурить – если оно у вас, к примеру, 1,5м, то между маяками оставляете – 135-140 см, а если 2м, то соответственно 1,85-1,9м.

Когда перепады на плоскости слишком большие (более 5 см), то раствор будет отваливаться во время выполнения работ, поэтому, перед этим делается предварительная накидка, чтобы уменьшить толщину слоя штукатурки и оставляется хотя бы на сутки, чтобы смесь застыла.

Точно так же, на сутки или хотя бы на 8-10 часов после установки нужно оставить для высыхания маяки – в противном случае вы их собьёте правилом при стягивании раствора.

Затирка швов

После монтажа таких отделочных материалов, как плитка, кирпич или декоративный камень, необходимо привести в порядок стыковочные швы. Для этого продаются специальные смеси, которые можно подобрать в тон материалу, а также специальные расшивки, которые также можно сделать самостоятельно.

Смесь не должна быть сильно редкой, чтобы не пачкать отделку цоколя – вытирать её потом достаточно сложно.

Заключение

Ещё одним немаловажным элементом при устройстве цоколя является отмостка, которая не позволяет воде скапливаться у стены. Этот элемент можно сделать, как простую стяжку, зажелезнив сухим цементом для зеркальности, но можно также отделать той же клинкерной плиткой или, к примеру, брусчаткой – выйдет дороже, зато очень красиво.

Как сделать цоколь для частного дома правильно

Как известно, в политике, футболе и строительстве разбираются все мужчины. Или думают, что разбираются… Одним словом, при строительстве своего частного дома будущему хозяину приходится слышать множество советов, как сделать цоколь «правильно».

Однако в подобных разговорах на строительную тематику, ведущихся непрофессионалами, зачастую многие специфические инженерные и архитектурные термины используются не совсем корректно, с искажением смысла. Поэтому для начала стоит определиться: что же такое «цоколь»?

Введение в материаловедение, или из чего лучше сделать цоколь частного дома

Стоимость строительства

Сколько стоит устройство цоколя за м2? Окончательная сумма, которую потратят на строительство этой части дома, зависит от:

• типа, параметров фундамента,
• толщины стен здания,
• выбранной технологии,
• материалов кладки, облицовки.

Смета за работу составляется с учетом таких факторов:

• количество и стоимость материалов;
• расценки на подвоз материалов;
• цена работ, если нанимают бригаду.

В среднем, стоимость обустройства под ключ составляют 12000-16000 р./м2, в зависимости от региона.

Как сделать цоколь вокруг частного дома своими руками дешево и красиво, подскажет эта статья.

Цоколь – что такое и для чего нужен

В строительной терминологии «цоколем» принято называть вертикальную конструкцию, расположенную непосредственно под наружной стеной здания. Основное его предназначение – поднять стену над уровнем грунта с целью защиты материала стены от контакта с водой на поверхности земли (атмосферные осадки, паводки), а также воспрепятствовать капиллярному подъему влаги из грунта.
В случае с ленточным фундаментом цоколь является его продолжением, и, помимо основной своей функции – поднять стену повыше, еще и передает нагрузку от стены на основание. Помещения в здании, большая часть площади пола которых расположена ниже уровня земли, часто даже называют «цокольным» этажом.

Выбор конструкции цоколя

Конструкцию цоколя следует подбирать исходя из конструкции фундамента, а не наоборот. То есть приоритетным фактором при строительстве дома служит все же фундамент, а цоколь несет подчиненное, хотя и немаловажное значение. Если поднять стену дома с помощью фундамента на достаточную высоту, при которой исключается замачивание стены поверхностными водами, основная задача цоколя уже решена. Так происходит при устройстве столбчатого и свайного фундаментов, и цоколю в этом случае отводится роль ограждения пространства под домом, возведение которого не требует особенных познаний. На видео Вы увидите, как правильно провести разметку цоколя и возвести его.

.

В большинстве случаев можно обойтись декоративной перегородкой от столба до столба (от сваи до сваи). Закрыть ей пространство от низа стены до уровня земли – и проблема цоколя решена. Выбор материалов тут может быть самый разнообразный: от винилового сайдинга до различных листовых декоративных материалов для наружной отделки. Возможен также вариант крепления наружных отделочных материалов (декоративной плитки) к основанию в виде листового материала.

В этом случае не следует возлагать на цокольную часть другие функции. Распространенной ошибкой является попытка использовать декоративный цоколь в качестве подпорной стенки для засыпаемого внутрь песка или грунта для устройства полов «по грунту».

Подпорные функции цокольная часть может выполнять только в случае, если она выполнена в виде конструкции, имеющей собственный фундамент и обладающей способностью к сопротивлению опрокидыванию. Устройство такого цоколя – достаточно затратное мероприятие, которое в итоге поглотит всю экономию затрат от применения свайных или столбчатых фундаментов по сравнению с ленточными.

Когда цокольная часть служит несущей и одновременно ограждающей конструкцией дома, как в ленточном фундаменте дома с подвалом, необходимо делать вертикальную наружную гидроизоляцию цоколя. Если помещения ниже уровня земли жилые, материал цокольной части должен обеспечивать нормальную температуру внутри них. Этого можно добиться, выполнив эту часть основания дома из того же материала,из которого сложена стена дома или сделать дополнительное наружное утепление цоколя. В этом случае следует помнить, что если цокольная часть выходит за наружную грань стены, нужно делать козырек, защищающий материалы наружной отделки цоколя от прямого воздействия дождя и снега.

Материалы для цокольного этажа

Материалы для строительства полуподвала:

1. Для стен – бетонный блок ФБС (может использоваться как фундамент).
2. Обожженный красный кирпич (применяется для стен и фундамента).
3. Бутовый камень, представляющий собой камень крупного размера, который кладут на раствор как кирпич.
4. Стеновые блоки малого формата. Применяется при готовом фундаменте.
5. Для обеспечения герметичности стен от грунтовых вод применяют гидроизоляцию. При монолите – наружная герметичность, при кладке – наружная и внутренняя.
6. Для наружной обработки стен применяется битумно-полимерная мастика, которая может выполнять роль клея при рулонной гидроизоляции. В случае рулонного материала с самоклеящейся основой его накладывают сверху на поверхность, обработанную горячим битумом. В качестве гидроизолирующей обмазки используют составы полимеров из серии Пенетрон.
7. Проклейка стыков ПВХ-лентой.

Гидроизоляция цоколя частных домов осуществляется в 2 слоя. Выбор материала зависит от стен и местных особенностей климата. Этим материалом покрывают все поверхности фундамента и участки соприкосновения фундамента с грунтом. Для гидроизоляции могут использоваться рубероид, толь.

Пошаговая инструкция отделки цокольного участка

Технология монтажа отделочного материала зависит от вида фундамента, выбранного стройматериала для отделки. Например, цоколь из натурального камня, не требует отделки, а для свайного фундамента обязательно делают армированный каркас, куда монтируют отделочный стройматериал. Цоколь дома из дерева не отделывают, пока дом полностью не пройдет усадку.

Свайный фундамент

1. Для оборудования каркаса вокруг свайного фундамента применяют деревянные рейки, металлические профиля.

1. Каркас крепят на сваях при помощи саморезов.
2. Далее к каркасу крепят теплоизоляционный материал.
3. Утеплитель грунтуют влагозащитным отделочным материалом.

Бетонный фундамент

Цоколь, сделанный из бетона, кирпича требует предварительной подготовки: очищают от загрязнений, пыли, выравнивают специальным раствором. После проведения таких работ наносят влагонепроницаемую грунтовку, а на нее укладывают отделочный материал.

Каждый имеет свои особенности посадки. К примеру, панели, плитка крепится на определенный тип клеевого состава, камень «сажают» на раствор из бетона, некоторые материалы имеют специальный соединительный замок (паз-гребень).

Натуральный камень

Первым делом следует определиться с количеством материала, его толщиной, расцветкой. Рассчитывается площадь поверхности, которую будут облицовывать своими руками. При покупке материала следует купить на 10% камня больше – для подгонки. Цвет материала должен гармонировать с домом. Если темная крыша, то отлично подойдет песчаник красного цвета, если светлая, то камень желтого цвета.

Технология укладки отделочного материала:

• Необходимо подготовить поверхность цоколя: удаляются цементные наплывы на швах, проводится грунтование кистью (валиком) бетоноконтакта.
• Подбирают куски плитняка, у которого ровная внешняя сторона (та сторона, что крепится).
• Наносят цемент (клей) на поверхность.
• Камень плотно приклеивают к поверхности, и соседнему камню.
• Подстукивают его, чтобы вышел весь воздух.
• Подбирают следующий камень, скалывая лишнее.
• Клеят его, попадая в уровень элементов.
• Дырки заполняют мелкими элементами.
• Зачищают швы до застывания раствора.
• Готовую поверхность покрывают лаком, а над цоколем делают козырек, чтобы осадки не разрушали его.

Все варианты отделки хорошие, надо только выбрать соответствующий, чтобы он не выбивался из общего архитектурного ансамбля. Все работы по облицовке цоколя легко сделать своими руками – надо только следовать рекомендациям, и технологии монтажа.

Порядок проведения работ

Чтобы цокольный этаж дома был надежным и качественным сооружением, мало правильно выбрать строительный материал, требуется проведение геологических изысканий, чтобы выяснить все особенности грунта и разработать поэтапный план выполнения работ.

Нужен и подробный проект здания с подвальным помещением. Следующий шаг – сооружение дренажной системы, без которой в подвале может скапливаться талая или дождевая вода. Подтопление и скопление воды в самом подвале приведет к быстрому разрушению постройки.

Теперь можно приступать к разметке участка, копке траншей и созданию подушки для фундамента дома. В соответствии с проведенными расчетами определяют глубину и ширину траншей, устанавливают опалубку. На дно засыпают щебень и песок, тщательно трамбуют.

После того как будет связан из прутов арматуры каркас, его опускают на дно траншеи и заливают бетоном, не забывая трамбовать или удалять из раствора воздух штыкованием.

Бетон набирает прочность не менее 3 недель, только после этого можно продолжать работу и приступить к строительству непосредственно цокольного этажа.
Долговечность построенных стен обеспечит качественная гидроизоляция, для проведения которой используют жидкие материалы типа мастики на битумной основе. Строится цоколь из выбранного заранее материала. Наилучшим вариантом по мнению большинства специалистов является кирпич.

Но сегодня все чаще домашний цоколь возводят из бетонных блоков, обладающих хорошей устойчивость к любого рода отрицательным воздействиям и значительно сокращающим сроки выполнения работ. Подробнее о возведении смотрите в этом видео:

Блоки нужно установить по всему периметру будущего здания, для сцепления использовать цементный раствор. Важно не забыть о необходимости обустройства вентиляции.

Ленточный фундамент

Для подобного типа подходят несколько видов цокольных конструкций.

• Монолитная. Подобный тип цоколя составляет единую конструкцию с фундаментом.
• Кирпичная. Кирпичи возводятся поверх основания. Идеальное решение для дома из срубов.
• Бетонная. Основу такой конструкции составляют бетонные плиты, которые укладывают поверх фундамента или в качестве основания.

Установка отливов

В устройстве цоколя основным элементом является установка отлива. Цокольная часть здания может иметь различное положение, например, может быть немного утоплена или выступать. Если цоколь выступает наружу в виде ступеньки, необходимо установить отливы. Данная конструкция сможет защитить фундамент дома от проникновения, и попадания воды в виде осадков и исключат попадание влаги между облицовкой и стеной. В качестве материала используют металлические отливы, которые выпускают из стали с обязательно нанесенным полимерным слоем. Полимерный слой предотвращает развитие и образование коррозии. Для бюджетного варианта можно использовать алюминиевые отливы. Самыми надежными являются отливы, изготовленные из меди.

Совет специалиста! Если облицовка выполнена из кирпича, укладка отливов производится из профильного керамического или клинкерного блока.

При выборе материалов для строительства цоколя, убедитесь, что он будет смотреться с материалами, используемыми для облицовки дома. Например, в кирпичном доме кирпичный цоколь будет не уместен, а вот бетонная конструкция будет прекрасно и гармонично выглядеть.

На сегодняшний день рынок строительных материалов предлагает многообразие разновидностей отделки фундамента. Рядового потребителя часто волнует вопрос, какой материал идеален для облицовки цоколя частного дома.

Варианты самых популярных отделочных материалов:

• натуральный или искусственный камень;
• декоративная штукатурка;
• облицовочный кирпич;
• сайдинг;
• клинкерная плитка;
• сэндвич-панели.

Отделка цоколя натуральным камнем

Это вид отделки является наиболее дорогостоящим вариантом. Кроме того, это очень долговременное мероприятие. Но натуральный камень по своим характеристикам лучше многих материалов, он устойчив к воздействию природной среды и чрезвычайно долговечен. Если им обложить фасад деревянного дома, он придаст зданию дорогой и солидный вид.

Фасадная отделка

Отделка цокольной части дома обычно решается в комплексе с фасадами, это может быть декоративная штукатурка, окраска или облицовка различными материалами.

Краска и штукатурка должны обладать следующими качествами:

1. Стойкостью к неблагоприятным погодным условиям – морозостойкостью, влагостойкостью.
2. Светостойкостью.
3. Прочностью.
4. Долговечностью.

При выборе цвета предпочтение отдавайте неярким пастельным оттенкам – они меньше выгорают на солнце.

При облицовке цоколя используют металлический каркас или деревянные бруски, предварительно обработанные антипиреном и фунгицидом, или комплексной пропиткой.

Не рекомендуется выполнять облицовку цоколя плитным материалом без устройства каркаса – даже на самом лучшем клее она продержится не больше пары сезонов.

Обустройство цоколя в зависимости от фундамента

Примечание. Это слово происходит от итальянского zoccolo и может служить подножием не только для здания, но и для колонны, памятника и так далее. На ленточных фундаментах цоколем может служить верхняя часть монолитной или сборной ленты выступающая над землёй. В большинстве случаев такой участок здания облицовывается декоративными отделочными материалами.

Какие бывают фундаменты

• Такие фундаменты закладываются для облегчённых вышестоящих строений и чаще всего это деревянные дома (оцилиндрованное бревно, брус, щиты) или же вспененные бетонные блоки. Такое основание имеет малую заглубленность, и именно поэтому на столбчатом фундаменте возможны только лёгкие конструкции. Также столбики, возможно, устанавливать исключительно на стабильных грунтах во избежание просадки и закручивания оснований.

• На первый взгляд по принципу технологии устройства винтовые сваи очень похожи на столбики из бетонных блоков или кирпичей, но их подземная часть очень отличается. Всё дело в том, что нижняя часть сваи углубляется под землю примерно на два метра, поэтому их чаще всего используют для нестабильных (пучинистых, техногенных) и водонасыщенных грунтов. Для массивных зданий (из кирпича, камня, бетонных блоков) такое основание можно использовать только в комбинации с лентой (можно использовать малозаглубленный вариант).

• Плитные фундаменты инструкция позволяет устанавливать по большей части на стабильных почвах, не деформирующихся при циклах замерзания-отттаивания. Сама плита получается достаточно прочной, благодаря арматурному каркасу, залитому бетонной смесью. Иногда плита используется в комбинации со столбиками или свайно-набивным фундаментом, но это для массивных зданий на пучинистых грунтах.

• Как мы уже говорили, верхняя часть ленты может возвышаться над землёй, выполняя функцию цоколя, хотя его можно поднимать ещё выше используя для этого бетонный армированный пояс или кирпич. Сама лента может быть монолитной или сборной, а также заглубленной и малозаглубленной, но, ни одно, ни другое к цоколю отношения не имеет. Также такой фундамент может заливаться на уровне с грунтом, а после этого на него стелют рубероид, так как сделать гидроизоляцию цоколя в данном случае можно только снизу.

Примечание. Глубина фундамента в основном определяется не массой здания, а состоянием почвы, так, заглубленные варианты используются на нестабильных грунтах. Точка заглубленности здесь определяется не ГОСТами, а глубиной промерзания грунта – если лента заглубленная, то её подошва опускается, как минимум, на 40 см ниже точки замерзания.

Устройство цоколя

Примечание. Цоколи могут быть по отношению к вышестоящим стенам выступающими (встречаются наиболее часто), западающими и заподлицо с плоскостью.

Цоколь из кирпича для ленточного и плитного фундамента кладётся совершенно одинаково и ориентирован на крайнюю грань периметра. Если это лента, то кладка не может быть уже, а только по ширине фундамента, чтобы создать прочное основание для стен.

Высота этой части здания зависит от нескольких факторов – уровня грунта на участке, возможности попадания влаги от атмосферных осадков и, конечно, вашего желания.

Ширина кладки здесь может быть любой, и её основные размеры показаны на верхнем рисунке. Это 1) в три четверти; 2) в целый с четвертью; 3) в целый и три четверти; 4) в два с четвертью и 5) в два и три четверти кирпича.

Вид перевязки чаще всего используется ложковый, когда кирпич находится на постели, ложками внутрь и наружу, но иногда также используют английскую или фламандскую перевязку, где ложок чередуется с тычком соответственно поштучно или по рядам.

Также кирпичная ложковая кладка может быть использована на комбинированном фундаменте, где понизу устанавливается неглубокая (20-30 см) лента, выступающая за сваи на 120 мм за периметр свай или столбиков.

Здесь, конечно, нет смысла использовать рядовой кирпич, чтобы позже его облицовывать другим материалом – как правило, в таких случаях этот участок здания сразу монтируется лицевым кирпичом.

Но вам вовсе не обязательно комбинировать винтовой фундамент, чтобы поднять тонкую кладку – вы можете для основания использовать металлический уголок 120×120 мм по ширине постели.

Его приваривают к сваям строго по горизонтальному уровню, причём если на участке есть уклон, то вышестоящую часть грунта подкапывают, чтобы не оставлять пустот. Уголок обрабатывают грунтующими составами, чтобы по максимуму защитить металл от ржавления, так что это получается вполне надёжно, но цена оказывается гораздо ниже.

Также в таких случаях для обшивки цоколя фундамента используют цокольный сайдинг или композит, которыми можно очень быстро своими руками закрыть расстояние под зданием, причём стоимость материала получается достаточно невысокой.

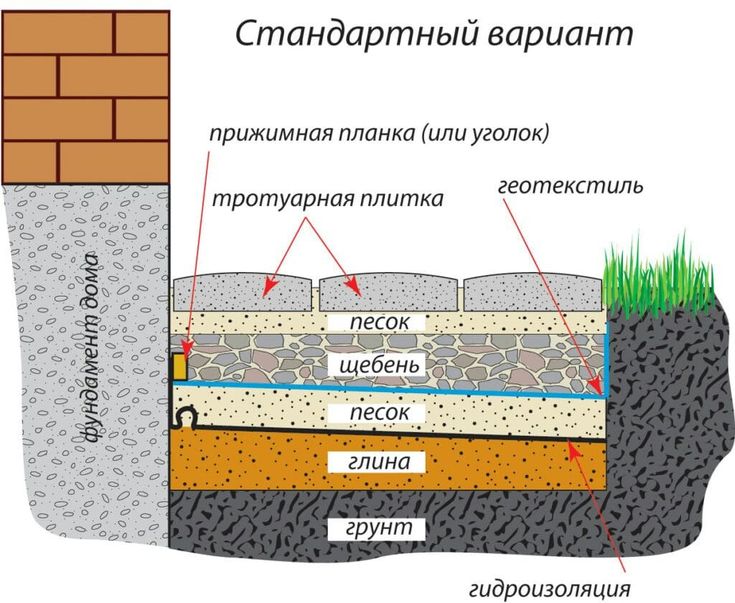

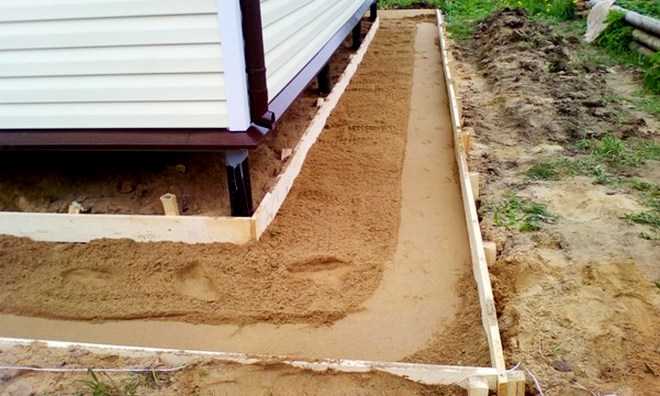

Заливка отмостки

Отмостка может подниматься над уровнем земли на 4-7 см, но в глубину должна уходить примерно на 20-25 см. Ширину определяете сами, выкапываете место для заливки отмостки и очищаете фундамент дома. Здесь важно помнить, что отмостка должна иметь склон в несколько градусов от дома, чтобы вода не застаивалась под самым домом.

Когда место готово, следует максимально привязаться к фундаменту, прибить к нему арматуру, к которой и приварить сетку. Особенно усердствовать не стоит, но основание отмостки должно быть выполнено качественно.

Когда арматура под заливку готова, необходимо засыпать гравийную подушку, установить опалубку по высоте заливки отмостки, и залить все сверху цементным раствором. Но перед данным этапом можно произвести и гидроизоляцию, которая будет очень уместна. Это может быть стандартная гидроизоляция цоколя дома, или же классическая, глиняная, когда слой глины шириной в 15 см укладывается по все высоте отмостки вокруг дома и хорошо утаптывается.

Если вы хотите получить более крепкую отмостку, проложите несколько слоев тонкой сетки, а также сделайте ее на основе раствора со щебнем.

1)

2) Внешний фактор – таяние снега;

От первых двух факторов можно избавиться при помощи прочных лицевых строительных материалов для цоколя (клинкеры, гранит, фагот и прочее).

От последнего фактора – грунтовые воды – нужно обязательно избавляться при помощи гидроизоляционного слоя:

б) Второй гидроизоляционный слой находится сверху цокольного этажа.

Второй гидроизоляционный слой из рубероидных листов защищает все стены дома, при дожде, таянии сугробов или при отсутствии первого гидроизоляционного слоя. Второй гидроизоляционный слой делают почти всегда.

в) При высоком уровне грунтовых вод, делают вертикальную гидроизоляцию, а именно: обмазывают всю внутреннюю часть цоколя специальным гидроизоляционным материалом.

Данную гидроизоляцию делают достаточно редко

Например, при облицовке цоколя дома из фагота, карниз так же будет из фагота со скошенным углом. И на всю длину карниза установили пилястры, но из-за скошенного угла, отодвинули все пилястры во внутрь по всей кромке скошенного угла, то есть вся плоскость цоколя дома выступала от пилястры примерно на 60 мм.

Далее необходимо поставить все стены дома на данный карниз. Благодаря пилястрам стены отодвинулись вовнутрь на 60 мм.

А в зимнее время на полке карниза будет скапливаться снег – это незначительные сугробы, но, тем не менее, цоколь будет замокать. И через несколько лет нужно будет ремонтировать цокольный этаж или даже заново его облицовывать.

В данном примере облицовка цоколя дома проводилась по воле заказчика без советов специалистов.

А профессионалы рекомендуют выполнять выступающую часть карниза на цокольном этаже около 60 мм.

И очень важно, чтобы карниз на цокольном этаже был из фигурного специального кирпича, это необходимо для того, чтобы на нем не скапливались осадки и не разрушали всю кладку.

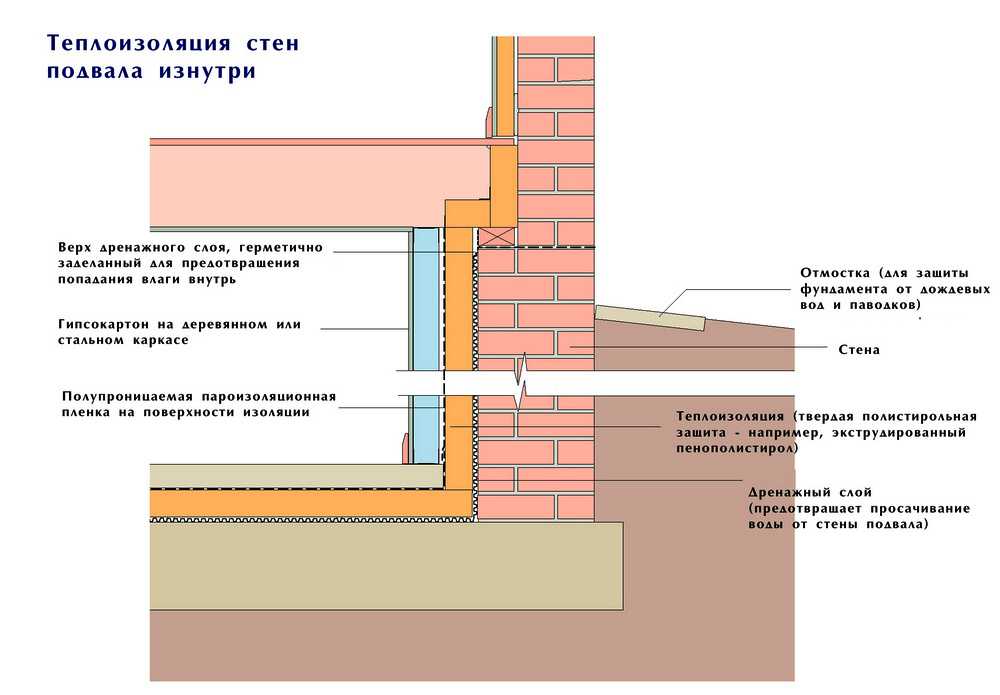

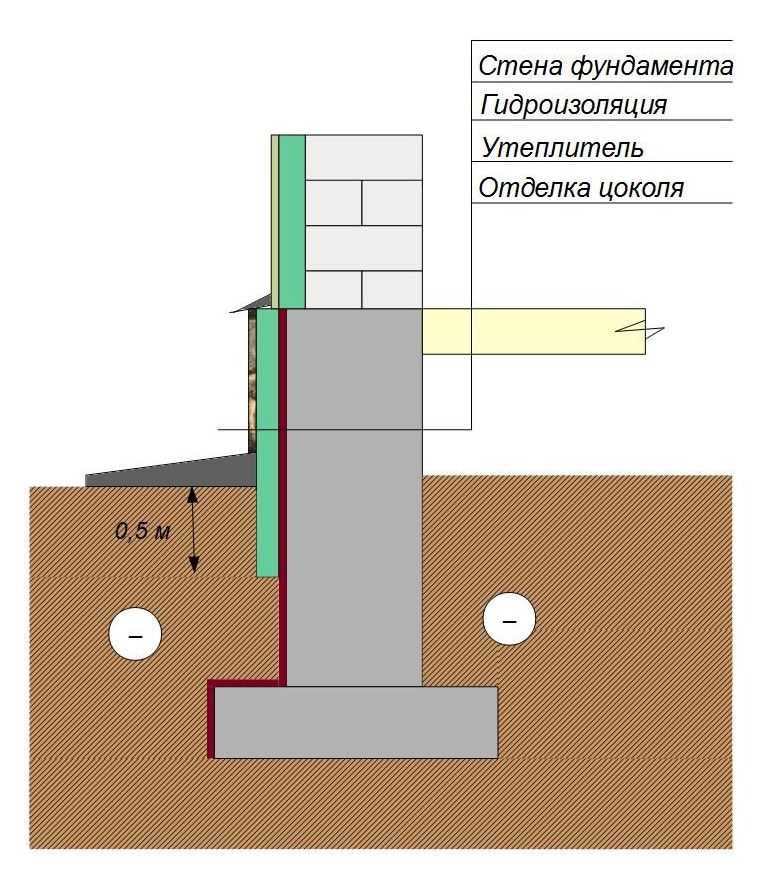

Утепление и гидроизоляция цоколя

Цокольный пояс – один и самых уязвимых элементов возводящегося здания. На него возложены функции защиты дома от воздействия влаги и холода, поэтому вопросам гидроизоляции и утепления уделяется особое внимание.

Гидроизоляция

Для гидроизоляции цоколя используют рулонные и обмазочные материалы. Основным достоинством рулонов считается их низкая цена и быстрый монтаж. При этом они недолговечны и легко поддаются механическим воздействиям. Эти материалы нельзя применять в местах примыкания коммуникаций.

Существует два вида рулонной гидроизоляции:

• оклеечная – при укладывании на поверхность фундамента предварительно требует нанесения битумной мастики на монолит, а затем прижимается и разглаживается;
• наплавляемая – представляет собой холст из полиэстера или стеклоткани с нанесенным слоем специальной мастики.

Перед монтажом оклеечных и наплавляемых материалов поверхности фундамента и цоколя должны быть тщательно очищены от пыли и грязи.

Из обмазочных материалов чаще всего применяются специальные мастики (битумная, полимерные и их сочетания), цементные покрытия и вяжущие штукатурки. Все эти материалы наносят на фундаментные и цокольные поверхности кистью или валиком. Повышенную прочность им придает стеклоткань, которой армируют первый слой нанесенной мастики. Обмазочные покрытия также недолговечны и требуют дополнительной защиты от механических повреждений.

Для гидроизоляции цоколя, выполненного из кирпича, традиционно применяют также битумную смазку и рубероид. Используя битумную смазку, которую нужно наносить в несколько слоев, необходимо строго выдерживать температурный режим. При ее перегреве гидроизоляционное покрытие будет некачественным. Покрывать им поверхность кирпичного цоколя рубероидом необходимо не менее чем в 4-5 слоев.

От всех перечисленных недостатков свободны инъекционные и проникающие составы, которые с недавних пор стали использовать в строительстве.

• На влажный бетон наносят состав, который, вступив в реакцию с водой, превращается в кристаллы, проникающие в поры основания на глубину до 25 см. При этом бетон становится водонепроницаемым.
• Жидкость для инъекционного проникновения нагнетается во все поры и трещины фундаментного и цокольного основания, выполненных из бетона, бутовых камней и кирпича. Этот процесс достаточно дорог и отличается высокой трудоемкостью, требует привлечения опытных мастеров.

При использовании для кладки цокольного пояса полнотелого красного кирпича выполнение наружных гидроизоляционных работ не требуется – слой гидроизоляции наносится на его поверхность в процессе изготовления.

Утепление

Для утепления цокольного пояса чаще всего используют экструдированный пенополистирол. Для него характерны высокие характеристики прочности, влаго-, морозо- и кислотоустойчивости. Выпускают его в виде плит, толщиной от 3 до 10 см. На поверхность цоколя эти плиты приклеивают клеевым раствором и затем укрепляют при помощи специальных дюбелей.

Существенным недостатком этого материала является его горючесть. После окончания монтажа нужна обработка поверхности цоколя негорючим материалом.

Мастерская Фундамент — мини-цоколь

Стандартный способ возведения фундамента для современного дома заключается в выкапывании подходящего грунта и укладке бетонного основания. Несколько лет назад к моему дому пристроили небольшую четырехметровую одноэтажную пристройку, и строителям пришлось выкопать 2 метра, прежде чем инспектор по строительству был удовлетворен. 2-футовый слой бетона после этого.

Это был бы довольно сложный подход с точки зрения строительства сарая. Не копать часть — я люблю копать — но финансовые последствия ужасны: цемент и заполнитель дорогие, а глубокие ямы означают порчу, означают пропуск аренды. Так что подход с ремнями и подтяжками не сработал.

Мне начало казаться, что все мои исследования фундамента были напрасны.

Естественно, я уже присматривался к тому, что делают строители коммерческих садовых офисов. Большинство поставщиков строят систему «мини-цоколей», состоящую из базового камня или резиновой прокладки площадью около 500 мм, верхнего камня/подкладки и толстого стального кронштейна, к которому крепится деревянный подрамник. Плинтусы располагаются прямо под поверхностью, поэтому не нужно копать землю или бетонировать:

Или это? Очень небольшое количество продавцов, которые не вместо этого используйте этот тип системы, построенной на бетонной плите, и настаивайте на том, что это единственный надежный способ удержать большую садовую комнату. Далее они также отмечают, что оценка пригодности сайта для любой другой системы требует специальных знаний, без которых вы рискуете стабильностью своего здания.

Теперь, если вы только что провели неделю, зациклившись на несущей способности почвы, вид «плиты» станет неприятным сюрпризом. Ведь никто в здравом уме не стал бы класть бетонную плиту, если бы мог помочь. Не говоря уже о навыках, беспорядке, расходах и задержках, бетон — это катастрофа с точки зрения окружающей среды, поэтому погибнет больше белых медведей.

И, конечно же, это наводит на размышления: если бы вы руководили садовой конторой, вам бы очень понравился этот цоколь по тем же причинам. И вы начинаете думать, подождите, многие из этих компаний существуют всего несколько лет — что, если торговцы плитами правы, и действительно безрассудно строить на цокольах без полной инженерии почвы. опрос? Что, если это только вопрос времени, когда здания, поддерживаемые цоколем, начнут погружаться в небытие? ВЫ НИКОГДА НЕ ЗНАЕТЕ ТОЧНО.

мини-цоколя работают?

Учитывая ограниченность времени и интеллекта, я был вынужден свести, несомненно, очень сложную взаимосвязь между давлением и типом грунта к нескольким маховым суммам. Я надеюсь, что настоящие инженеры не читают. Вот:

Сколько весит садовая постройка площадью 3,6 м2 (примерно)?

Собственный вес:

• SIP-панели около 25 кг/м2 ~1600 кг
• Гипсокартон и брус ~ 200 кг
• x9 мини-цоколей ~ 150 кг

живой вес (люди и мебель):

• ~800 кг

Итого – 2750 кг

За исключением первого пункта, все это полные предположения. К счастью, в инженерном мире есть специальный термин для того факта, что в любой оценке всегда присутствует некоторая неопределенность, и это «фактор безопасности». Учитывая отсутствие у меня знаний, мне, вероятно, следует использовать очень высокий коэффициент безопасности, но я выбрал х2.

Это означает, что я должен планировать максимальную нагрузку, эквивалентную 5500 кг. вы можете вспомнить, что 100 кг = около 1 кН, поэтому максимальный вес, который должен поддерживать фундамент = 5500/100 = 55 кН

Теперь нам нужно знать площадь поверхности, на которую будет воздействовать нагрузка:

Мини-цоколя имеют квадратную форму 450 мм и могут быть размещены на расстоянии 1,8 м от центра, поэтому мне нужно x9, что дает общая площадь ~ 1,8 м ²

вывод

Следовательно, теперь мы знаем, что опорное давление, вызванное нагрузкой этого здания, составляет:

Следовательно, теперь мы знаем, что опорное давление, вызванное нагрузкой этого здания, составляет:

55/1,8 = 30 кН/м ²

… а какая несущая способность для суглинка? Ответ (см. выше): 25-35 кН/м ²

Эргономичные мини-цоколя работают и здание не рухнет! Теперь все это может показаться очень удобным (вы должны мне поверить, что я не работал обратно из ответа), но есть два неудобных факта:

1. Я не мог понять математику, связанную с расчетом дополнительной нагрузки, вызванной ветер, снег и тому подобное, поэтому я для удобства проигнорировал эти факторы осложнений для этого расчета.
2. Единственный технический сертификат, который я смог найти для этого типа фундамента, содержал следующее предостережение:

.. прилагаемая нагрузка на опору не превышает 48 кН, а давление на грунт не менее 130 кН/м2, в противном случае должны быть предприняты дополнительные меры по распределению по конкретному проекту

… хм. Несмотря на это, я продолжаю работу над мини-плинтусами и обосновал это решение следующим образом:

• Предположим, что мой первоначальный расчет веса примерно верен, а затем я пригласил 3 больших людей, чтобы заглянуть внутрь, и это было ветрено, и только что выпал снег, неужели нагрузка на постаменты увеличится более чем в два раза? Что ж, будем надеяться, что нет!
• плинтусы регулируются на месте до 50 мм, поэтому, если я ошибаюсь и мастерская немного проседает, я могу просто достать гаечный ключ и снова поднять ее

в других новостях, у меня почти все цитаты в и я начал расчищать место для здания на выходных.

БЕТОННЫЕ ПЛИНТЫ — Sluta Gräv AB

ВИНТ ДЛЯ ЗАЗЕМЛЕНИЯ ЯВЛЯЕТСЯ ЛУЧШЕЙ АЛЬТЕРНАТИВОЙ БЕТОННЫМ ТРЕБОВАНИЯМ

Хотя существуют различные типы бетонных цоколей, например, бетонные цоколи на ножках или бетонные цоколи с опорной плитой, это не всегда лучший вариант. . Конечно, это хорошее заземление, если земляные работы сделаны правильно, но проблема в том, что зачастую на выполнение всех подготовительных работ с земляными работами, заливкой и пайкой уходит много времени. Если вместо этого вам нужно хорошее крепление, которое требует минимальной работы с вашей стороны, вам следует подумать о заземляющем винте. У нас в Sluta Gräv есть несколько типов винтов для заземления, подходящих для многих типов конструкций.

Если вы решите купить наши заземляющие винты, запишитесь на прием к одному из наших монтажников, который приедет и соберет их для вас. Их можно монтировать круглый год, даже в морозную погоду и работать с большинством субстратов. Отверстия предварительно просверливаются перед установкой винта, чтобы он оставил как можно меньше канавок в случае удаления. Кроме того, заземляющий винт можно использовать повторно, если вы переезжаете или вам нужно поменять местами, например, на вашем хранилище.

Наши заземляющие винты изготовлены из горячеоцинкованной стали и поэтому могут выдерживать суровые климатические условия без риска появления ржавчины. Они имеют маркировку CE и сертификат ISO, а их размеры соответствуют шведским строительным стандартам. Все типы заземляющих винтов, которые вы можете выбрать у нас, испытаны как на растяжение, так и на нагрузку. У них также есть много применений для специальной сборки, если вам это нужно.

Заземляющий винт проще и экономичнее, чем бетонный плинтус, и в то же время он более экологичен. Заземляющий винт выделяет на 60% меньше углекислого газа, чем бетонный цоколь. Заземляющий винт Stop Gräv работает так же хорошо, как бетонный цоколь, но преимуществ от него гораздо больше, вы также можете начать строительство сразу после завершения установки.

БЕТОННЫЕ ПЛИНТЫ

В Швеции в качестве фундамента здания обычно используются бетонные цоколя. Отлить бетонный плинтус своими руками относительно несложно, но в настоящее время он не сильно отличается по цене от покупки готовых. Тем не менее, это всегда означает рабочее время и деньги, чтобы вырыть фундамент с цоколями, сколько зависит от того, как выглядит земля.
Важно, чтобы бетонный цоколь доходил до несущей поверхности независимо от того, на каком грунте вы будете строить. Если грунт состоит из камня и гравия, требуется глубина от 50 до 70 сантиметров, что является обычным размером готовых цоколей. В случаях, когда почва пористая и богата мульчей, для устойчивости цоколя требуется более глубокая яма, тогда также лучше отлить бетонные цоколи на месте, чтобы их можно было настроить. Для того чтобы бетонные плинтуса прослужили долго, важно, чтобы они достигали промерзающей глубины.

После того, как вы измерили размер планируемой конструкции, выкопайте ямы для цоколей, насыпьте на дно немного гравия, опустите цоколя и затем заполните грунтовой массой. Расстояние между клеммами никогда не должно превышать двух метров, так как это может повлиять на несущую способность конструкции. Верхний край клемм должен быть на одной высоте, поэтому рекомендуется использовать спиртовой уровень или лазер, чтобы проверить их уровень.

Цоколи из самолитого бетона можно регулировать до тех пор, пока они не высохнут, что облегчает их выравнивание. Чтобы отлить плинтус своими руками, необходимо сначала выкопать ямы глубиной 50 см и диаметром 50 см. Если земля рыхлая, вместо этого может потребоваться диаметр около двух метров. После того, как вы закончили копать, вы должны насыпать 10 см гравия, а затем заполнить еще 10 см грунтовой изоляции. Затем поместите литейную трубу в яму, припаяйте ее прямо и заполните грунтом, чтобы зафиксировать. Только после того, как все это будет сделано, следует замешать бетон, а затем залить его в трубу. С помощью доски, которую вы перемещаете вверх и вниз в бетоне, вы можете удалять образующиеся пузырьки воздуха. Затем в середину бетона укладывают башмаки или плинтуса, поперек отверстия кладут доску, чтобы они не просели, и затем бетон должен гореть, т. е. затвердевать, в течение суток.

ВЕЩИ, КОТОРЫЕ МОЖНО СТРОИТЬ НА БЕТОННЫХ ТРЕБОВАНИЯХ В ОСНОВЕ

Бетонные плинтуса подходят для многих типов строительства, в зависимости от того, выбираете ли вы готовые плинтуса или отливаете их сами. Вы можете, например, иметь цокольный фундамент для своего дома, но тогда важно, чтобы вы провели обследование земли, если вы меньше всего уверены в том, на каком основании должен стоять ваш дом. А именно, существует несколько больший риск проседания при использовании бетонных цоколей, по крайней мере, если вы небрежно относитесь к земляным работам. Поэтому будьте очень осторожны с раскопками и подготовкой, если вы решите использовать цокольный фундамент.
