Как правильно сделать армопояс: Армопояс как правильно сделать

Назначение армопояса, в каких случаях делать обязательно

Армопояс как правильно сделать

Армирующий или сейсмический пояс закладывается по периметру здания с целью:

• Равномерного распределения нагрузки от кровельных систем или перекрытий на стены.

• Улучшения показателей прочности и сопротивления внешним нагрузкам, включая усадку здания, колебания почвы и фундамента, перепады температур.

• Предотвращения появления трещин.

Последнее особенно актуально при ведении строительства в районах с сейсмической активностью, на водонасыщенных или неустойчивых грунтах. Также закладка армопояса считается обязательной при возведении дома из пористых строительных блоков и аналогичных материалов с низкой прочностью на разрыв и склонностью к образованию трещин.

Отказаться от этого этапа можно только при возведении домов из кирпича, прочных блоков (шлакоблок или качественный арболит) или при 100% уверенности в устойчивости грунта и основания.

Совет! При строительстве из газобетона или пенобетона делайте армопояс обязательно.

Где делаются армопояса

Укрепление дома непрерывными лентами из ж/б или кирпича выполняется на всех участках стен: от низа (ростверк, цокольный армопояс под плитами-перекрытиями первого этажа) до верху (пояса между этажами и под мауэрлатом). В домах из облегченных строительных блоков также всегда армируются ряды под оконными проемами и перемычки над ними.

-перемычки, как элемент армопояса

По правилам возведения домов из газобетона и аналогичных материалов участки над оконными и дверными проемами всегда армируются монолитными перемычками.

Данное требование распространяется как на несущие стены, так и на перегородки. При этом ширина и высота перемычек совпадают с толщиной стен и габаритами блоков, длина зависит от параметров проема. Каждый край заходит на стены как минимум на 25 см, у нестандартно широких проемов это значение увеличивается до 40 см.

Перемычки с длиной свыше 150 см армируются прутьями с сечением от 10 см и выше, с закладкой от 3 до 6 прутьев снизу и 2-4 – сверху. Для заливки перемычек используется густой бетон с маркой прочности от М300, длинные конструкции всегда утепляются снаружи.

Альтернативой монолитному ж/б служат готовые заводские изделия или армированные металлом и раствором U-образные газобетонные блоки, монтируемые поверх жестких подпорок. Внутрь таких блоков укладываются не менее 4 прутьев металла, требования к раствору остаются неизменными.

Вне зависимости от способа монтажа перемычку оставляют ненагруженной в течении 7 дней, в идеале конструкция набирает прочность все прописанные нормами 28 дней.

-между этажами

Межэтажный армопояс закладывается по периметру всех несущих стен с целью их укрепления и перераспределения осевых нагрузок опоры плит перекрытий на коробку дома. Его рекомендуемая высота совпадает с шириной, при условии заложения как минимум 4 рядного объемного каркаса из прутьев с сечением от 12 мм. По нормам заливаемую из бетона конструкцию оставляют не нагружаемой полные 28 дней, требования к утеплению и бетонированию остаются стандартными.

-перед мауэрлатом

Армирование перед мауэрлатом выполняется с целью выравнивания горизонтали верхнего ряда стен, снятия распорных напряжений от стропильной системы и упрощения работ по закреплению самого бруса.

На этапе возведения пояса помимо обязательного горизонтального армирования (2-6 прутов в нижнем ряду, 2-4 – в верхнем) внутри закрепляются вертикальные металлические шпильки, наружная стенка утепляется 50 см пенополистирола или выкладывается из тонкой газобетонной плиты.

В отличии от междуэтажных поясов такие ленты заливаются или выкладываются из блоков лишь по периметру наружных стен, исключение делается лишь при большой площади дома, высоком весе чердачных перекрытий и сложной конфигурации кровли.

Армопояс как правильно сделать

Армопояс как правильно сделать, не допустить ошибок.
Порядок действий определяется способом заложения пояса. При заливке этого элемента из бетона выделяют четыре основных этапа:

1. Расчет параметров армопояса и подготовку материалов.

2. Заложение и крепление опалубки.

3. Вязку армокаркаса

4. Бетонные работы.

На первом этапе помимо расчета металла и объема раствора выбирается способ утепления армопояса. При этом владельцы могут выложить внешнюю стенку из тонких плит газобетона и утеплителя толщиной от 50 см (оптимальный вариант), заложить несъемную пенополистирольную опалубку, уложить кусок пенополистирола внутрь опалубку (с последующим докреплением тарельчатыми дюпелями) или оставить 80 мм зазор для монтажа утеплителя снаружи в будущем.

При отсутствии какого-либо зазора армопояс нуждается в дополнительном утеплении, что в свою очередь ограничивает способы отделки фасада и приводит к необходимости полного закрытия наружных стен теплоизоляционными материалами, так как отдельные выступающие участки выглядят не эстетично.

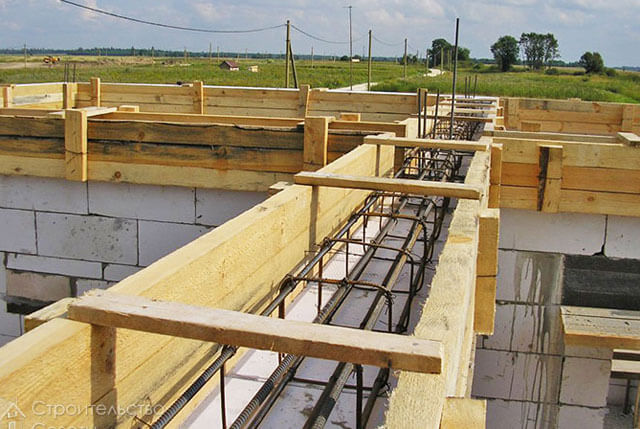

Высота опалубки подбирается с учетом обязательного захода любых съемных щитов на стены из блоков и 2-3 см запаса сверху. При уверенности в ровности кладки стен бетон может заливаться вровень с краями опалубки, но при необходимости их выравнивания проще установить более высокие щиты и обозначить линию заливки с помощью уровня и маркера.

Большинство специалистов рекомендуют сразу делать внешнюю стенку несъемной, последовательно размещая газобетон и утеплитель, а внутреннию – съемной, с креплением к блокам в нижней части, поперечными перемычками из тонких дощечек в верхней или сквозной стяжкой шпильками.

Для упрощения вынимания после застывания бетона последние обматываются пергаментом и смазываются машинным маслом.

Армокаркас устанавливается в опалубке с учетом стандартных требований:

• Отступа от края бетона в 5 см. Для выполнения этого требования под нижние ряды прутьев подкладываются кусочки кирпича, через каждые 1,5-2 м по бокам устанавливаются жесткие распорки из проволоки.

• Жесткости и непрерывности по всему объему. Нижние и верхние ряды соединяются более тонкими перемычками с помощью хомутов или проволоки по вертикали и горизонтали сшагом в 50-70 см, на углах и участков отвода несущих стен арматура дополнительно прихватывается сваркой. На этих же проблемных участках и стыках отрезков арматура укладывается с нахлестом от 30 см.

• Увеличении сечения прутьев или их числа при заливке толстых лент или ожидании высоких распорных и весовых нагрузок.

После установки и проверки ровности каркаса внутрь опалубки заливается густой бетон с мелкофракционным наполнителем и классом прочности не ниже В15.

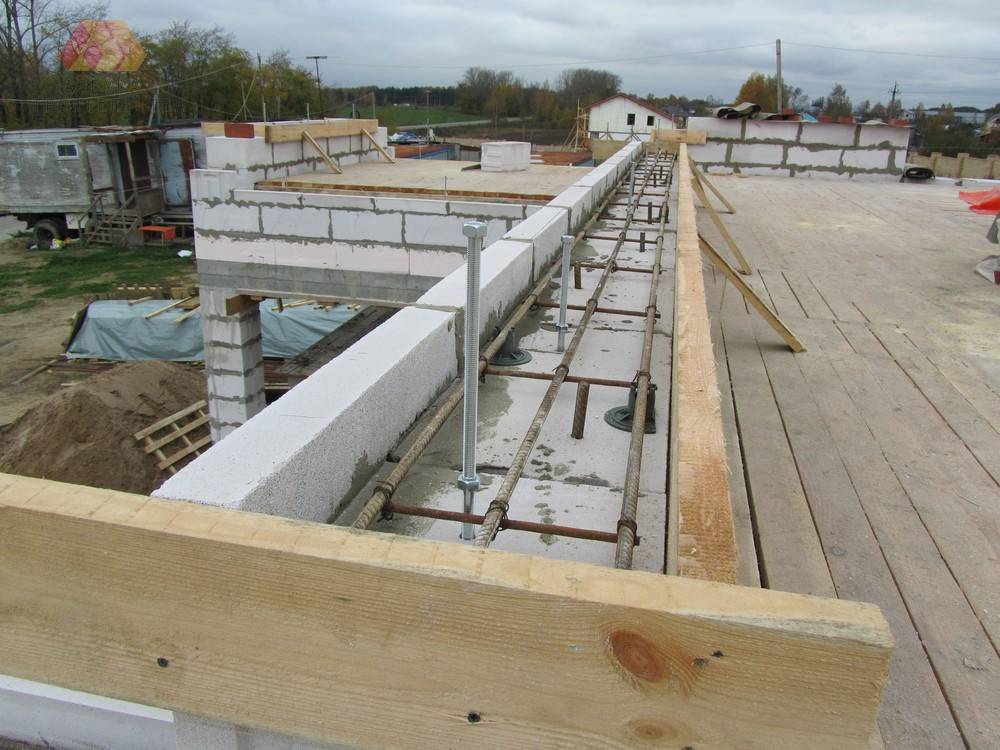

Важный нюанс: при заложении армопояса под мауэрлат или планировании привязки бетонного межэтажного перекрытия к стенам внутри заранее размещаются соответствующие вертикальные шпильки или выступающая арматура. Игнорирование этого требования считается нарушением, делать дополнительные отверстия в готовом поясе не рекомендуется.

При возведении пояса из U-образных газобетонных блоков (заводских или выпиливаемых самостоятельно) технология упрощается. В этом случае достаточно уложить совпадающие по ширине со стенами блоки на раствор или клей, разместить внутри тонкую прослойку экструдированного пенополистирола и армокаркас и залить конструкцию густым бетоном.

Последний шаг проводится после окончательного отвердевания кладочного раствора, при сомнении в устойчивости газосиликатных блоков или ограниченных сроках конструкция укрепляется опалубкой. Т

ребования к надежности каркаса, предварительной закладке шпилек или качеству раствора остаются неизменными, но при необходимости к нагрузке таких армопоясов можно приступать через 2 недели вместо обязательных для монолитного бетона 28 дней.

Ошибки при возведении

К нарушениям технологии относят:

• Использование неоднородных бетонных смесей или заливку пояса с длительными технологическими перерывами.

• Экономию на арматуре, а именно – использование прутьев с сечением менее 8 мм2, отсутствие нахлеста на стыках и

• Отсутствие утепляющей или изолирующей прослойки, смещенной к наружному краю, что в свою очередь приводит к образованию «мостиков холода» и накоплению граничащими с армопоясом блоками конденсата. При внешнем утеплении фасада эта проблема проявляется меньше, но игнорировать ее нельзя. На практике это означает что при определении ширины армопояса и потребности в его утеплении нужно заранее знать каким способом будет отделываться фасад.

• Отказ от армирования других участков дома из блоков (в частности – перемычек и рядов) и монтажа мауэрлата. Мнение, что армопояс упрочняет все стены дома ошибочно, его основной функцией является перераспределение нагрузок, а не увеличение прочности исходных материалов несущих конструкций. По этой же причине при монтаже любых деревянных стропильных систем поверх армопояса всегда размещается цельный мауэрлат из бруса. Исключение допускается в редких случаях монтажа металлической крыши, но такие тяжелые системы не рекомендуется укладывать на стены из пористых блоков.

• Заливку пояса в зимнее время или при неблагоприятных погодных условиях. При резком похолодании опалубка нуждается в укрытии и утеплении, застывание бетона при температуре ниже +5°С отрицательно сказывается на прочности и сроке службы перемычек и лент.

Типичной ошибкой новичков также является слабое крепление опалубки, чреватое ее распиранием под весом бетона. Во избежание подобных ситуаций опалубка закладывается из толстых листовых материалов (фанера, OSB, пластик) или плотно сбитых ровных досок и стягивается по верхним краям доской с шагом в пределах 1,2-2 м или посередине резьбовыми шпильками.

Нижние края щитов могут прикручиваться прямо к газобетону шпильками с длиной в 75 мм.

В каком случае можно делать армопояс из кирпича

При возведении бань и аналогичных малоэтажных хозяйственных построек от заложения дорогостоящей монолитной ленты из ж/б можно отказаться в пользу кирпичного армопояса.

Такие пояса выкладывают из 4-7 рядов красного полнотелого кирпича, армируемого жесткой проволокой или стальной сеткой со средним размером ячеек. Остальные правила укладки кирпичного армопояса (смещение блоков на треть, тычковая перевязка, контроль за качеством раствора и толщиной швов, заложение металлических шпилек для крепления мауэрлата на этапе сборки) остаются неизменными.

Для утепления кирпичного армопояса используются те же материалы, что и для бетона (а именно – тонкие панели газосиликата или листы уплотненного полистирола), потребность в таких работах возникает из-за разницы в коэффициентах теплопроводности у пористых стеновых блоков и кирпича.

При этом следует помнить, что сборные конструкции всегда будут уступать по прочности и выдержке растягивающих нагрузок монолитному ж/б. По этой причине кирпичные пояса не закладываются в жилых домах с распорными стропильными системами (по сути – любыми конструкциями с двумя и более скатами) или высокой этажностью. Также от них отказываются при ведении строительства на участках с проседающими грунтами или отсутствии уверенности в устойчивости фундамента.

Теперь вы знаете ответ на вопрос: армопояс как правильно сделать.

Как сделать армопояс, как устроен армопояс

Как сделать армопояс возможно узнать изучив его технологию устройства. Устройство армирующего пояса из монолитного железобетона практически не отличается по технологии от бетонирования ленточного фундамента. Основные этапы создания армопояся:

• установка и раскрепление армокаркаса;
• Устройство опалубки и заливка бетонной смеси с уплотнением.

О том как сделать различные армопояса, подробно рассмотрим ниже.

Армопояса для фундамента

Фундаментный армопояс первого уровня под ленточный фундамент из бутобетона или блоков ФБС должен выступать за контур сечения в обе стороны минимум на 150-200 мм, для распределения и снижения давления от дома на грунты основания. Высота армопояса первого уровня зависит от веса здания (этажности) и может равняться 400-500 мм. Фундаментный армопояс проходит под всеми стенами здания, в том числе и под внутренними. Арматуру объединяют в каркас способом вязки, сварку применяют только для монтажных прихваток. Защитный слой делают 30-50 мм. Все углы и примыкания усиливают гнутыми деталями, армокаркас должен обеспечить работу пояса жесткости, как цельной рамы, так же, как и в случае монолитной ленты фундамента.

Рабочие продольные стержни назначаются по расчету, их диаметр может быть 16, 18, 20 мм. Поперечное армирование выполняют гнутыми деталями – хомутами из арматуры диаметром 8-10 мм с шагом не более 200 мм.

Второй уровень армопояса, устраиваемый по верхнему обрезу фундамента, как конструкция продолжает фундамент и связывает. Ширина пояса равна ширине фундамента, армирование такое же, как для пояса нижнего яруса. Диаметры рабочих арматурных стержней 16-18 мм, диаметр арматуры хомутов 6-8 мм. При кладке бутобетонного фундамента опалубку устанавливают из расчета на заливку армопояса высотой 200-300 мм.

Если фундамент сборный из блоков ФБС, то опалубку для пояса выполняют по последнему ряду блоков, используя для крепления щитов подкосы и распорки из бруска. Соединяют опалубочные щиты по верху поперечными брусками на гвоздях. Возможна установка щитов опалубки с применением резьбовых шпилек. Шаг шпилек 0,5 м, устанавливают их по две, одну над другой, после затяжки гайками получается устойчивая и прочная опалубка, без необходимости укрепления подкосами и поперечинами. Резьбовые шпильки применяются так же и для опалубки армопояса под междуэтажные перекрытия. Шпильки для опалубки применяются многократно, поэтому для того чтобы можно было извлечь их из схватившегося бетона, шпильки заворачивают в пленку или пергамин, и слегка обрабатывают смазкой для опалубки.

Армопояс под междуэтажное перекрытие

Ширина армопояса под плиты перекрытий зависит от вида отделки фасада. Бетон проводник тепла, и требуется дополнительный слой теплоизоляции для армопояса, в случае, если фасад не утепляется по всей площади плитами утеплителя, а оштукатуривается или отделывается сайдингом. Толщина теплоизоляции для наружной грани бетонного пояса минимально 50 мм, для закладки минераловатного утеплителя или пенополистирола. Теплоизоляция армопояса обязательна, иначе мосты холода по всему периметру здания станут причиной немалых теплопотерь в зимнее время.

Для стен из газобетона применяется другая схема, позволяющая выполнить одновременное утепление и опалубку для армопояса. Используют газоблоки коробчатого профиля, в полости устанавливают армокаркас и заливают бетонную смесь. Но возможно применить и блоки для перегородок, имеющие толщину 100 мм. Газоблоки легко режутся и обрабатываются, и при невозможности приобретения коробчатых или перегородочных блоков можно прорезать полости U- образного сечения в стандартных блоках вручную. Еще один возможный вариант — выставить с наружной стороны опалубку из листов пенополистирола, пенополиуретана или жестких минераловатных плит (из каменной или базальтовой ваты) с минимальной толщиной 100 мм. Ширина армопояса будет равна ширине стены минус толщина утеплителя. Высота сечения армопояса принимается по расчету и зависит от этажности и веса здания и несущей способности грунтов основания. Стена из ячеистобетонных блоков должна иметь не менее двух армопоясов.

Армопояс представляет собой монолитную бетонную балку с цельным контуром. Средние участки стен в уровне оконных и дверных проемов, и внутренние стены, где невозможно устройство сплошного контура, армируются конструктивно закладкой арматурных сеток и специальных каркасов для тонкого растворного слоя. Возможно утапливать арматурные стержни, прорезая газоблоки в виде штраб. Неразрезной контур при таком усилении не получится, но устойчивость блочной кладки на участках, где действуют локальные нагрузки, будет намного выше.

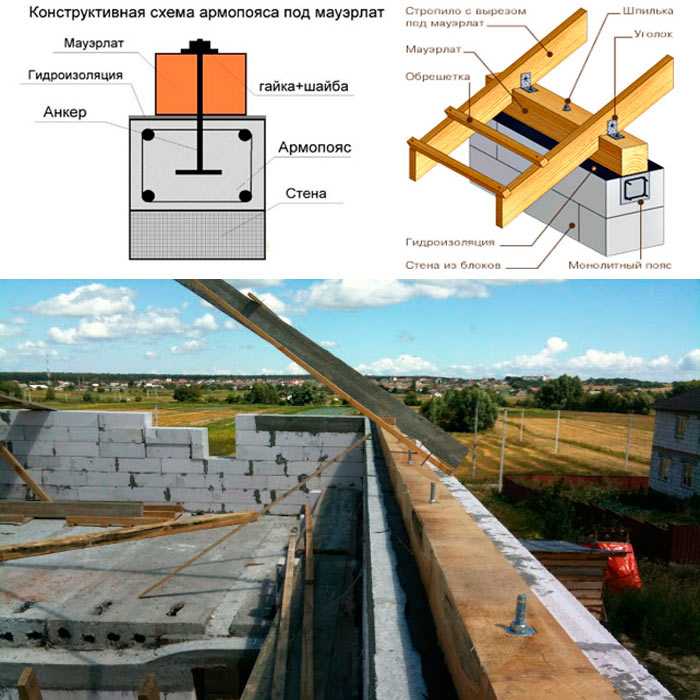

Армопояс под мауэрлат (подстропильную балку)

Мауэрлатный армопояс имеет отличие от поясов нижних ярусов, поскольку он создается с целью крепления балки, на которую опирается вся стропильная система. Крепление выполняется с применением анкерных болтов или шпилек, из расчета на ветровые нагрузки, стремящиеся вызвать сдвиг или отрыв подстропильной балки от стены. Брус мауэрлата должен быть надежно закреплен по верху стены.

Технология устройства армопояса под мауэрлат не отличается от других видов армопоясов. Обязательные условия – создание защитного слоя для арматурных стержней каркаса не менее 30-50 мм, применение вязки для соединения продольных стержней и поперечных хомутов каркаса, армирование углов, пересечений и примыканий с усилением гнутыми элементами без разрыва контура армирования. По длине рабочие стержни стыкуются с нахлестом не менее 150 мм и соединяются также вязальной проволокой. Бетонная смесь заливается в один прием, холодных швов в армопоясе следует избегать. Уплотнение бетона делают штыковкой, так как его высота ограничивает возможность применения вибратора.

В армопояс под мауэрлат устанавливают закладные анкерные детали для крепления бруса. Верхний обрез пояса тщательно выравнивают правилом или кельмой. Уход за бетоном проводят по стандартной технологии, защищают от механических воздействий, в жару поливают водой и укрывают полиэтиленовой пленкой. Опалубку армопояса снимают не раньше, чем через семь суток.

Аналогично выполняют монолитные перемычки для оконных и дверных проемов, применяя дополнительно нижние щиты опалубки.
