Как правильно рассчитать крышу двухскатную крышу: Онлайн калькулятор расчета угла наклона и стропильной системы двухскатной крыши

Расчет кровли двухскатной крыши, какой вес покрытия, как вычислить площадь и размеры кровли, детали на фото и видео

1. Расчеты при проектировании
2. Как рассчитать кровлю дома — стропильная система
3. Расчет площади кровли двухскатной крыши

Современный строительный рынок позволяет выбрать из огромного количества строительных материалов, которые используются для создания неповторимых конструкций. Широкое применение инноваций в области возведения домов позволяет с легкостью проводить все работы, связанные с постройкой капитальных объектов, если правильно сделать расчет материалов на крышу. И при этом строительство может быть проведено в максимально короткие сроки без какого-либо влияния на качество. Но не стоит считать, что возведение дома можно проводить спустя рукава. Точный расчет кровли двухскатной крыши является одним из залогов качества строительства.

Простая математика

Расчет двухскатной крыши включает в себя определение нагрузок.

Вес крыши расчет которой необходимо провести заранее, состоит из веса каждого слоя пирога кровли на единицу площади. Полученное значение обычно увеличивают на поправочный коэффициент равный 10%. Если в будущем кровельная конструкция будет изменяться, увеличивая угол скатов, то это следует учитывать заранее, так как необходимо будет противостоять более высоким показателям нагрузок. Опытные кровельщики зачастую отталкиваются от минимальной величины в 50 кг/м.кв.

Нагрузку от ветра, дождя и снега рассчитывают, основываясь на особенностях месторасположения постройки. При этом важно взять во внимание показатель угла наклона крыши, а затем уже рассчитать кровлю. Так, если проводится расчет двухскатной крыши дома с углом скатов 25 градусов, то нагрузка снега будет равна 1.

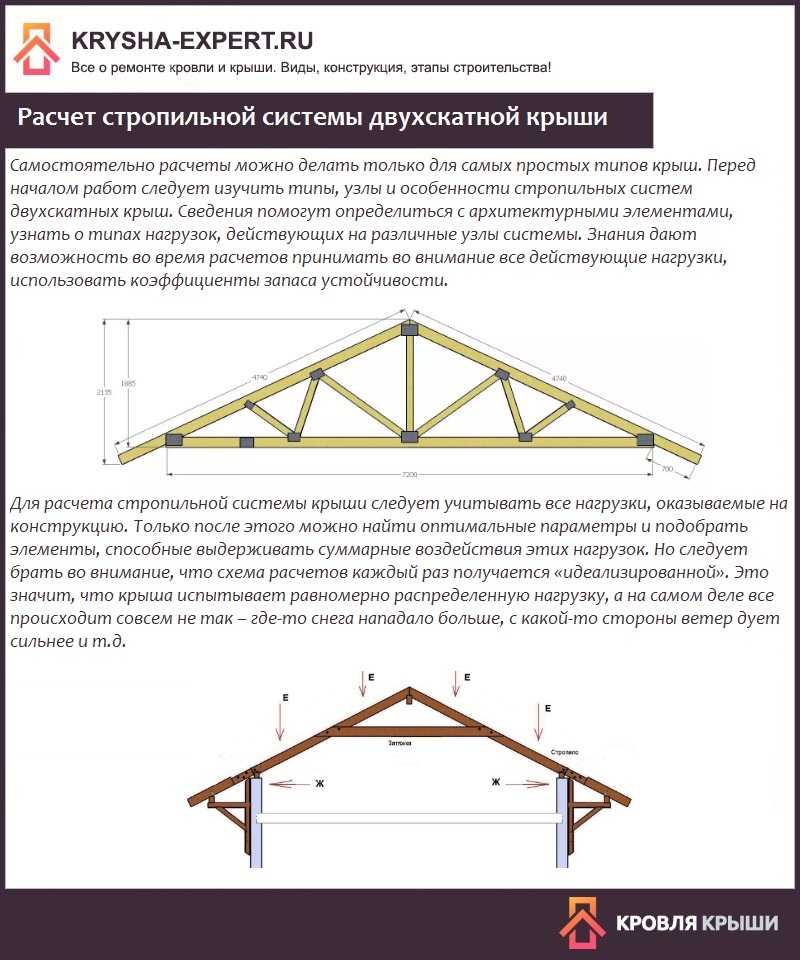

Как рассчитать кровлю дома — стропильная система

Расчет системы стропил не менее важен, чем определение нагрузок на скаты крыши. Это связанно с тем, что стропильные ноги будут передавать общую нагрузку от обрешетки к несущим стенам дома. Основным параметром стропильных ног является сечение и длина. Их подбирают на основании действующих нагрузок на площадь кровли и угла скатов. Некоторые строители рекомендуют увеличивать полученные результаты на 50 единиц — это необходимо для обеспечения надлежащего запаса прочности.

Общий расчет стропил проводится по двум критериям — деформации и прочности. Первый показатель определяет величину прогиба материала при возросших нагрузках, второй — сохранение целостности конструкции. После того как параметры деформации и прочности определены, необходимо рассчитать шаг стропил, а также определить, необходимо ли дополнять систему раскосами и растяжками.

После этого просчитывают конструкцию обрешетки поверх которой будет укладываться материал кровли. Показатели шага обрешетки и материала, из которого ее необходимо изготовить, зависят от типа крыши и кровельного материала, а также непосредственно от угла наклона скатов. Для этого дополнительно проводят расчет железа на крышу.

Двухскатная крыша, подробнее на видео:

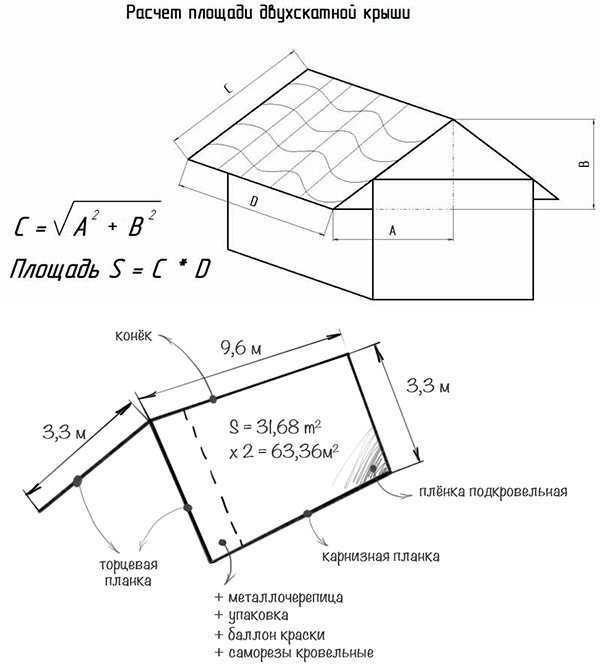

Расчет площади кровли двухскатной крыши

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Определение параметров крыши не такой уж и сложный, но немного кропотливый процесс, так как важно все точно и правильно подсчитать для верного составления сметы на строительство дома. Это необходимо, в первую очередь, для того чтобы не переплатить в будущем за материалы, которые просто уйдут в остаток.

Следует сказать, что расчет площади четырехскатной крыши при этом почти идентичен двухскатной. Принцип калькуляции остается тем же, просто необходимо учесть большее количество элементов (прочитайте: «Расчет площади крыши — алгоритм действий»).

Ниже приведен простой пример того, как провести расчет размера крыши:

• Необходимо вымерять длину одного ската. Ее находят путем замера расстояния между самой крайней точкой карниза и края конька.
• Затем учитывают дополнительные элементы и аксессуары: парапеты, свесы, брандмауэрные стены.
• Определяются с используемыми материалами для покрытия кровли и обустройства «пирога».
• Исключают из расчета пятна кровли: слуховые и мансардные окна, трубы вентиляции и дымохода.
• Важно учесть, что в случае использования рулонных или черепичных материалов, длина скатов уменьшится примерно на 70 см (прочитайте также: «Черепичная крыша»).
• После определения площади каждого ската рассчитываются уклоны.

Чтобы облегчить себе расчет четырехскатной кровли, ее необходимо разбить на отдельные участки. В этом случае посчитать площадь каждого такого элемента становится гораздо проще. В итоге для получения финального значения просто суммируются площади промежуточных зон (подробнее: «Как посчитать площадь кровли дома»).

Расчет односкатной кровли не должен вызвать затруднений, так как плоскость имеет прямоугольную форму. При более «сложной» форме крыши лучше использовать специализированные программы, которые позволяют точно все посчитать и ответить на вопрос, как рассчитать двухскатную крышу.

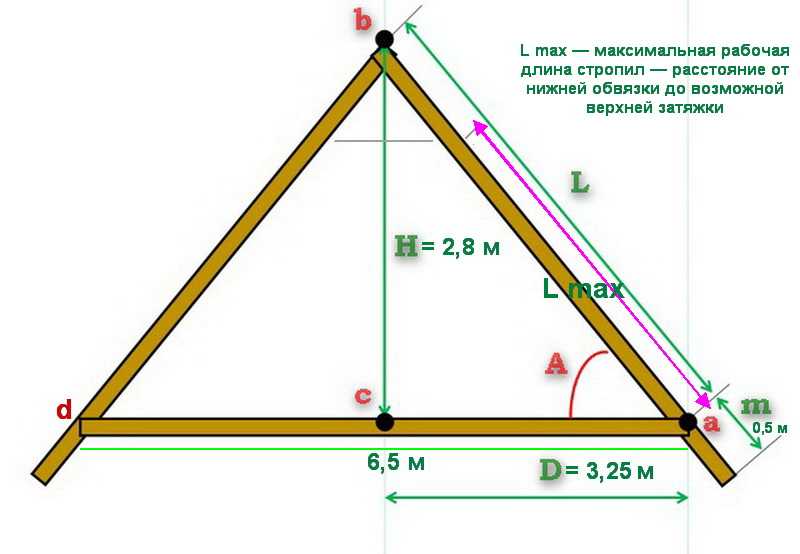

Расчет длины стропил двухскатной крыши

1. Двухскатные крыши
2. Что нужно учесть перед выполнением расчета
3. Выбор типа системы стропил
4. Как рассчитать ширину
5. Определение уклона крыши
6. Высота конька
7. Площадь крыши

Двухскатные крыши – распространенный вариант кровли в загородном малоэтажном строительстве. Для того чтобы она обеспечивала качественную защиту строения, необходим точный проект конструкции. Расчет кровли двухскатной крыши можно сделать с помощью специального калькулятора или самостоятельно, пользуясь несложными методиками вычислений.

Что нужно учесть перед выполнением расчета

Несмотря на простоту и лаконичность двухскатного конструктива, в нем есть свои слабые места, их необходимо учесть:

• ширина крыши аналогична размерам короба здания и вида кровельного покрытия;

• крутизна скатов рассчитывается согласно климатическим особенностям местности и виду покрытия кровли;

• параметры ширины и уклона устанавливают высоту, которая в результате может не соответствовать первоначальным требованиям;

• материалы и конструктив стропильного каркаса зависят от типа кровельного материала, его веса и характеристик.

Форму и размеры крыши задает ее каркас. Именно с него начинается проект двухскатной крыши как из битумной черепицы, так и из шифера.

Выбор типа системы стропил

В современном строительстве преимущественно используются два вида технологий:

• Наслойная.

  В этом случае и верхняя, и нижняя точка стропил имеют опоры. Внизу – это стены здания, в верхней точке – прогонная балка. Последний элемент возводится с помощью системы опор, опирающейся на фронтоны или внутреннею стену. Этот тип конструкции чаще применяют для больших домов, где есть капитальная внутренняя стена или ряд колонн.

• Висячая.

  В такой конструкции стропила вверху упираются только друг о друга. Их нижняя часть опирается на стены дома. Эти крыши представляют собой треугольник с одинаковыми сторонами. Его основание строители называют затяжкой. Такие кровли преимущественно используются для небольших зданий с незначительными пролетами.

При обустройстве больших пролетов возникает риск деформации конструкции. В этом случае применяют усиливающие элементы, такие как боковые прогоны или схватки. Но нужно понимать, что они не только увеличивают жесткость системы, но и ее вес.

Как рассчитать ширину

Ширина крыши зависит от типа основания. Но следует учитывать и такие аспекты:
• при монтаже на балки формируется карнизный свес, именно он определяет габариты крыши;
• при установке кровли на стены ширина рассчитывается по трем параметрам: ширина самой коробки и 2 проекции свеса, но в расчет кровли двухскатной крыши принимается только несущая ширина, то есть размер коробки.

Свесы карнизов, опирающихся на мауэрлат, могут быть ногами стропил, выступом из кирпича или кобылками. Ширина свеса должна соответствовать материалу стен и виду кровельного покрытия. Рекомендуются следующие размеры:

• мягкая черепица – от 300 до 400 мм;
• шифер – до 100 мм;
• натуральная черепица – от 500 до 600 мм;
• профлист – оптимальный размер 500 мм;
• металлочерепица – от 400 до 500 мм.

Поскольку дома из древесины требуют дополнительной защиты, карнизные свесы нужно увеличивать от 100 до 150 мм. Если предельные значения увеличены, конструкцию необходимо усилить. Это могут быть опорные столбы или подкосы. Первые можно использовать в качестве элементов веранды или крыльца.

Определение уклона крыши

Угол может варьироваться в широких пределах: от 10 до 60 градусов. Возможны корректировки и в сторону уменьшения, и в сторону увеличения. В классическом исполнении оба ската имеют одинаковые углы. Чтобы правильно сделать расчет угла кровли, нужно учесть следующие факторы:

• Вид кровельного покрытия и вес обрешетки под него, первое – определяет технологию установки и конструкцию основания. Чем меньше стыков и нахлестов, тем ниже может быть крыша. Если таких соединений много, кровля может быть высокой.
• Вес всего «кровельного пирога» вместе с финишным покрытием оказывает нагрузку на здание только своей проекцией, то есть чем уклон значительней, тем меньше конструкция давит на опору.
• Климатические особенности местности также определяют уклон. В регионах, где много осадков, скаты должны быть более крутыми, чтобы легче и быстрее освобождаться от осадков, но при наличии серьезной ветровой нагрузки следует уменьшить параметры.

Также для расчета угла кровли можно воспользоваться нормативными документами. Если у вас нет специальных знаний, лучше пользоваться рекомендациями, указанными в градусах.

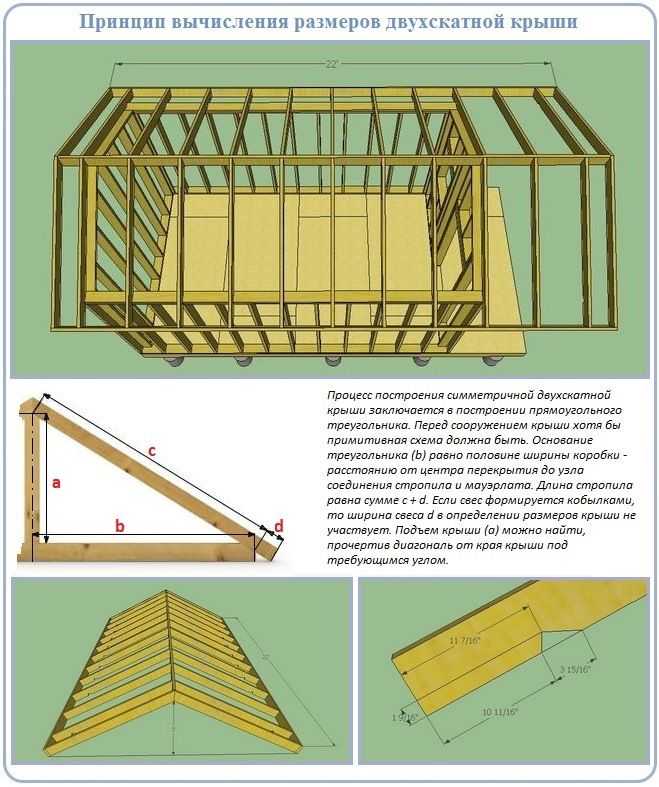

Высота конька

Расчет кровли двухскатной крыши, в том числе из мягкой черепицы, невозможен без определения высоты конька. Минимальные параметры устанавливают противопожарные нормативы: они требуют, чтобы чердачное помещение было не ниже 160 см. Максимальные значения могут задать профессиональные проектировщики. Необходимую высоту проще всего определить на чертеже:

• на листе бумаги чертится схема здания в масштабе;
• от середины верхнего перекрытия чертится ось;
• в одну из сторон прочерчивается половина крыши до точки свеса;
• от крайней точки прочерчивается с помощью транспортира угол, рекомендованный производителем кровельного материала;
• там, где линия пересечется с осью симметрии, нужно делать конек.

Площадь крыши

Все ров, помогут опередить требуемые объемы материала покрытия кровли. Для этого нужно рассчитать площадь крыши: S=C*D, где С – длина уклона, а D – ширина уклона. Но перед тем, как рассчитать площадь кровли двухскатной крыши по формуле, следует определить С. Точные расчеты позволят учесть все технологические нюансы, обусловят простоту монтажа и надежную защиту дома.

Расчет кровли двускатной крыши

Укажите размеры в миллиметрах

Высота Y
Ширина х
Свес C
Длина В

Ширина стропил S1
Толщина стропила S2
Расстояние между стропилами S3
Расстояние до края крыши С4

Ширина досок обрешетки О1
Толщина досок обрешетки О2
Между досками обрешетки Р

Высота кровельного листа Л1
Ширина кровельного листа L2
Накладной лист (%) L3

цветной
черно-белый рисунок

Расчет Gable Roof

Введите необходимые размеры в миллиметрах

x — Ширина дома
y — Высота крыши
C — Размер EAVES
808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080тели 8. — Длина крыши
Y2 — Дополнительная высота
X2 — дополнительная ширина

Справка

Программа предназначена для расчета кровельных материалов: количество листового материала (ондулин, нулин, шифер или металл), подстилающего материала (асфальт, толь), количество досок обрешетки и стропил.
Также можно рассчитать некоторые полезные размеры крыши.

Программа работает в двух режимах: простая двускатная крыша и крыша с двумя боковыми фронтонами (боковые крыши), Тип 1 и Тип 2.

Внимание! Если у вас крыша с одной двускатной стороной, то используйте для расчета сначала тип 1, затем тип 2. И уже по полученным данным рассчитываете количество стройматериалов: ферм, досок обшивки, подкладочных и листовых материалов.
В противном случае расчет может быть ошибочным. Ведь программа позволяет делать разрезы в основной кровле под боковые фронтоны крыши.

В расчете вы увидите несколько цифр: размер или количество строительного материала на половину крыши и в скобках — полный размер или объем.
При расчете дополнительной крыши — полный размер и объем, а в скобках два числа: размер и объем еще одной или двух крыш.

Внимание! При расчете листа кровельного материала учитывайте, что программа находит в площади кровли.
Например, ряд 2,8 умножьте на 7,7 листов подряд. В настоящей конструкции кладут 3 ряда.
Для более точного расчета количества листов кровельного покрытия необходимо уменьшить высоту листа в расчете на получение ряда серий.
Не забудьте установить точную величину перекрытия.

При расчете объема материала стропил основной кровли, по режиму типа 2, в программе не учитывается вырез бокового фронтона. Это связано с некоторыми трудностями в реализации программы.
Может быть, я решусь в будущем.
Однако вряд ли лишний материал стропил исчезнет или внесет какие-то коррективы в их расчеты.
Также будет отдельная программа для более грамотного расчета листовых кровельных материалов.

И не забывайте покупать стройматериалы надо с некоторым запасом на отходы.
