Как правильно поставить стропила: Как ставить стропила на дом, как правильно выставить на крыше, детали установки на видео и фото

Как ставить стропила на дом, как правильно выставить на крыше, детали установки на видео и фото

Содержание статьи:

1. Конструктивные особенности различных крыш
2. Элементы конструкции крыши
3. Виды стропил
4. Конструкция вальмовых крыш
5. Конструкция мансардных крыш

Крыша не только придает зданию завершенный вид, как на фото, но и защищает его от осадков, холода и ветра. Если дом строится своими силами, необходимо знать, как правильно поставить стропила, чтобы крыша получилась надежной. Устройство кровли выбирают исходя из климатических особенностей региона. Там, где выпадает много осадков, рекомендуется строить высокие крыши. Если же для региона характерные частые сильные ветра, лучше отдать предпочтение пологим кровлям. Разберемся, как установить стропила на крышу.

Конструктивные особенности различных крыш

Прежде чем перейти к тому, как правильно устанавливать стропила, нужно узнать, чем же отличаются разные виды крыш.

Крыши могут быть: односкатными, двухскатными, шпилеобразными, шатровыми, плоскими. Независимо от конструкции, они все состоят из одинаковых элементов: ребер, фронтона, конька, слухового окна, свеса кровли и фронтона, ендова и вальмы.

Особенность односкатной крыши заключается в том, что основой для ската служат несущие стены разные по высоте. При строительстве жилых домов односкатные крыши практически не используются – их лучше сооружать на различных хозяйственных постройках, банях, дачных домиках.

При строительстве жилого дома обычно создают двухскатную кровлю – в этом случае она также опирается на несущие стены, но они имеют одинаковую высоту. Между скатами образуется пространство – фронтон (прочитайте также: «Как сделать фронтон крыши»). В том, как ставить стропила на крышу такой конструкции, нет ничего сложного, эту работу можно сделать собственными силами, узнав как построить двухскатную крышу из наших советов.

Мансардные и вальмовые крыши более сложные, а с шатровыми вообще невозможно справиться самостоятельно – для сооружения шатровой крыши придется прибегнуть к помощи специалистов. Для многощипцовых кровель требуется создание ендовы, что значительно усложняет работу – их рекомендуется делать на домах со сложной планировкой.

Элементы конструкции крыши

Основным элементом любой крыши являются стропила – еще называемыми деревянными стропильными фермами. Эти деревянные балки служат несущими элементами конструкции кровли. Между верхним и нижним поясом стропил находятся обрешетки, их основой являются подкосы и скосы.

К составным частям кровли также относятся:

• гидро- и теплоизоляция;
• кровельное основание;
• кровля.

От того, как выставить стропила на крыше, зависит обустройство таких элементов, как обрешетка и мауэрлат.

Эти детали делают исключительно из дерева – досок, бревен, брусьев. В зависимости от типа материала выбирается и вид соединения.

К крепежным деталям относятся:

• стойки;
• распорки;
• ригели;
• подкосы.

Назначением крепежных элементов является обеспечение жесткости стропильной системы. Чем больше пролет, тем больше понадобится крепежных элементов.

Стропильная ферма не что иное, как соединенные между собой крепежными деталями элементы крыши. Основой такой фермы является один или сразу несколько треугольников. Деревянный брус укладывают по внешнему обрезу стен, это мауэрлат, назначением которого является создание опоры для несущих стен.

Виды стропил

Надежность несущей системы зависит от того, как поставить стропила на дом. Существует два вида стропил: наслонные и висячие. Для стропил можно брать только дерево высокого качества, без червоточин, сучков и трещин.

Наслонные стропила рекомендуется устанавливать в здании, где есть средние несущие стены. Если пролет составляет более пяти метров, стропила ставят на откосы. Наслонные стропила будут упираться в мауэрлат, по этой причине нагрузка на стены увеличивается в несколько раз, поэтому они должны быть прочными и массивными, чтобы выдержать ее.

Наслонные стропильные ноги имеют две опоры. Одна опора опирается на мауэрлат, а второй служит прогон, идущий вдоль конька. Прогон укладывают на стойки, установленные на внутренней стене.

Висячие стропила устанавливают в домах без средних несущих стен, они опираются только на внешние стены.

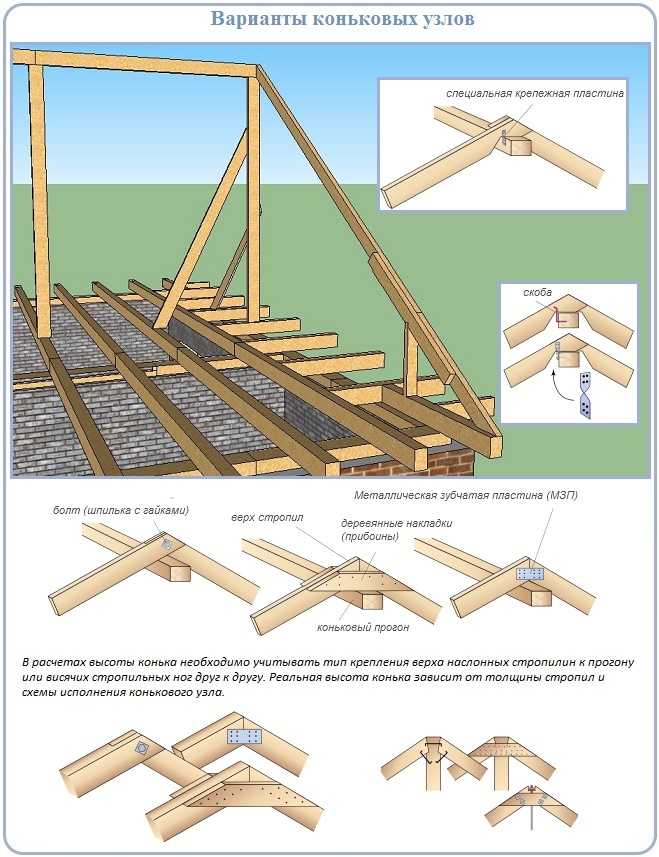

До того как поставить стропила на крышу, их соединяют с помощью специальной затяжки. Иногда ее используют и в качестве балки перекрытия. Самый простой вариант висячих стропил – это пара элементов, соединенных в коньке. Для этого стропила прорезают наполовину, а внизу упирают в брус, расположенный по горизонтали.

Когда ширина пролетов превышает семь метров, рекомендуется использовать балку, закрепленную в коньке и затяжке (прочитайте: «Как закрепить стропила»). Балку скрепляют со стропилами, подкосами и ригелем при помощи врубки, напоминающей прямой зуб. Подобная конструкция подходит для пролетов с шагом от десяти метров. Для выставления стропил потребуется металлический ерш – специальный крепеж. Его вбивают в каждый четвертый ряд кирпичной кладки. От ерша отходит пара петлей, с помощью которых крепят балки. Крепкий брус размещают по всей длине здания. На него станут опираться концы стропил, и нагрузка на стены распределится равномерно.

В месте выхода на поверхность дымовой трубы обязательно делают противопожарный разрыв.

Конструкция вальмовых крыш

До того как правильно ставить стропила на такой крыше, нужно сделать дополнительные скаты. Их формируют вальмовыми стропилами — они должны образовать стык с коньком двухскатной крыши (детальнее: «Конструкция вальмовой крыши: стропильная система»). Со стороны это выглядит как две отдельные части. Первой частью является двухскатная крыша, но ее размеров не хватает для того, чтобы накрыть весь дом. В результате образуются открытые участки – их перекрывают двумя вальмами.

Важно определить расстояние, через которое будут ставиться стропила, поскольку основная нагрузка приходится на крайние стропильные балки – их необходимо в обязательном порядке усилить. Также нужно правильно соотнести размеры вальмовой и двухскатной крыш. Если пропорции хоть немного нарушатся, пострадает весь облик здания. Вообще, такой тип крыши является довольно сложным, поэтому работу по ее созданию лучше доверить специалистам (прочтите: «Балки перекрытия и стропила — способы крепления»).

Конструкция мансардных крыш

Мансардная крыша тоже не относится к легкой конструкции, но ее под силу сделать самостоятельно. Рекомендуется только выбрать простой вариант крыши с четкими треугольными прямыми склонами. Немало людей, самостоятельно возводящих дома, интересуются, как правильно выставить стропила мансардной крыши, ведь такой тип является достаточно распространенным.

От правильной установки стропил зависит и возможность обустройства мансардного помещения, поскольку полом будет являться нижняя часть стропильной системы, которая должна получиться достаточно прочной, чтобы выдерживать нагрузки, характерные для жилого помещения.

Как правильно поставить стропила, подробная видеоинструкция:

В том, правильно ставить стропила, нет ничего сложного. Главное – заранее определиться с типом крыши, так как каждая из них имеет свои конструктивные особенности. Также нужно в точности следовать рекомендациям по созданию того или иного типа системы – только в этом случае крыша получится надежной и сможет долгие годы защищать дом от неблагоприятных климатических условий. Если есть сомнения в собственных силах, лучше обратиться к специалистам. Читайте также: «Как правильно запилить стропила».

Как ставить стропила, как правильно поставить и выставить на дом, через какое расстояние: видео, своими руками

Крыша придает любой постройке архитектурную завершенность, выполняя свою основную функцию – защита от непогоды.  В зависимости от климатических условий, в которых строится дом, выбирают устройство крыши. Так, в тех местах, где систематически выпадают осадки, лучше всего строить дома с высокой крышей. В тех   местах, где постоянны сильные ветры, лучше ставить крыши с пологим скатом. В нашей статье мы расскажем о том, как ставить стропила на разные типы крыш.

Содержание

1. Конструктивные особенности крыш разных типов
2. Общая конструкция крыши
3. Разновидности стропил
4. Стропильная конструкция мансардных крыш
5. Стропильная конструкция вальмовых крыш

Конструктивные особенности крыш разных типов

Конструкция бывает: односкатной, двускатной, шатровой, шпилеобразной, плоской крышей.

Однако независимо от конструкции крыш и кровельных материалов, кровельные кровли имеют одинаковые элементы: фронтон, ребра, конек, слуховое окно, свес кровли и фронтона, вальма и ендова.

Конструктивной особенностью крыши с одним скатом является то, что ее основой для ската выступают несущие стены, причем их высота разная. Такая конструкция для жилых домов практически не применяется.

Она нашла свое применение для  хозяйственных построек, дачных домиков, бань. При строительстве загородного дома зачастую возводят двускатную крышу.

Ее конструктивная особенность заключается в том, что крыша опирается на несущие стены с одинаковой высотой.

Таким образом, внутри скатов формируется пространство называемое фронтоном. Крышу с такой конструкцией несложно построить и самостоятельно, без привлечения специалистов.

Более сложной в строительстве являются крыши мансардного типа и вальмовые. Еще сложнее конструкция у шатровых крыш (они имеют четыре ската).

Многощипцовые кровли обычно применяют на домах с более сложной планировкой.   Их обустройство потребует  возведение ендовы, что еще более усложнит кровельные работы.

Общая конструкция крыши

Ни один вышеперечисленный вид крыши не обходится без такого элемента, как стропила. Их еще называют фермами. Это деревянные балки, которые и являются несущими элементами кровельной конструкции.

Между поясами стропил (нижним и верхним) располагаются обрешетки, их основа – скосы и подкосы.

Составными частями кровли также являются:

• кровля;
• кровельное основание;
• слой тепло- и гидроизоляции.

От того, как поставить стропила, зависит дальнейшее обустройство всех несущих элементов кровли: мауэрлата и обрешетки. Такие детали выполняют только из дерева (брусьев, досок, бревен).

В зависимости от материала, выбирается и способ соединения всех несущих элементов. Применяются такие детали крепежа, как:

• распорки;
• стойки;
• подкосы;
• ригели.

Основное предназначение деталей крепежа – обеспечить всей системе жесткость.

Важно знать: чем больше пролет, тем больше потребуется крепежных элементов.

Стропильная ферма – соединенные между собой с помощью крепежа детали крыши. Ее основой является один или несколько треугольников.

По внешнему обрезу стен укладывают мауэрлат – деревянный брус. Его основное предназначение: опора для несущих стропил.

Разновидности стропил

В зависимости от того, как правильно поставить стропила, зависит надежность несущей конструкции крыши.

Важно знать: для стропил нужно использовать древесину высокого качества, без трещин, сучков и червоточин.

Существует два типа стропил:

1. Стропила висячие.
2. Стропила наслонные.

Совет: наслонные стропила лучше установить в доме, где имеются опорные средние стены. В том случае, если пролет будет более 5 метров, то ставим стропила на откосы. Наслонные стропила упираются в мауэрлат, поэтому нагрузка на стены возрастает в несколько раз. Поэтому стены должны быть достаточно массивными.

Как правильно ставить стропила наслонные? В данном типе стропил каждая стропильная нога снабжена двумя опорами.

Одна опора упирается на мауэрлат, а вторая – прогон, что идет вдоль конька. На стойки, которые устанавливают на внутренней стене, укладывается прогон.

Более тщательной подготовки и практических навыков требуют висячие стропила. Их нужно устанавливать в домах с тонкими стенами.

Так как они опираются только на стены дома и не имеют промежуточной опоры.

Очень часто, перед тем как поставить стропила на дом стропильные ноги соединяют специальной затяжкой. Ее можно использовать и как балку для перекрытия.

Висячие стропила с простой конструкцией – это пара стропил, их наверху нужно соединить в конек. Для этого нужно прорезать стропила в полдерева, а внизу они будут упираться в брус, расположенный горизонтально.

Небольшой совет: для того чтобы стропила не прогибались, скрепите их скобами, для этого предварительно врубите ригель. В том случае, когда ширина пролетов 7 метров и более, рекомендуем применять балку, ее нужно закрепить в затяжке и в коньке. Скрепите балку со стропилами, подкосами и ригелем с помощью врубки (она должна напоминать прямой зуб). Такая конструкция стропильной системы подойдет для пролетов, шаг которых не больше 10 метров.

При установке висячих стропил с простой конструкцией на каменной постройке важно знать,  как выставить стропила. Здесь понадобится специальный крепеж – металлический ерш.

Такой крепеж нужно вбить в кладку из кирпича, в ее каждый четвертый ряд. От ерша отходят две петли, с помощью которых и можно прикрепить балки.

Учтите еще одну не менее важную особенность: крепкий брус нужно разместить по всей длине строения. На него будут опираться концы стропил, таким образом, распределится нагрузка на стены.

Здесь важно знать, что между конструктивными элементами расстояние не должно превышать 130 мм.

Для того чтобы правильно установить свес крыши рекомендуем еще раз просмотреть наш видео-урок:  как поставить стропила видео. Вы поймете, что потребуются специальные кобылки. Их можно смастерить и самостоятельно из доски с сечением 5х10 см.

Длина доски должна быть на полметра больше чем свес, так как при соединении со стропильной ногой нужно будет выполнить стык. К доске прибейте кобылки так, чтобы за пределы крыши стропильная нога не выходила.

Стропильная конструкция мансардных крыш

Мансардная конструкция более сложная, но ее тоже реально выполнить самостоятельно. Желательно выбрать более простой вариант такого типа крыши  с треугольными четкими прямыми склонами.

От того как правильно выставить стропила, зависит и дальнейшее оборудование помещения мансарды, так как полом будет выступать нижняя часть стропильной фермы.

Рекомендуем конструкцию мансардного типа выстроить из параллельных балок, у которых должно быть достаточно большое сечение, чтобы выдерживать последующие эксплуатационные нагрузки. Другие конструктивные детали можно изготовить из брусков с меньшей толщиной или даже из досок.

Стропильная конструкция вальмовых крыш

Конструктивной особенностью вальмовых крыш являются дополнительные скаты. Их нужно сформировать вальмовыми стропилами, которые должны образовать стык с коньком крыши двускатной.

Со стороны это должно выглядеть как две отдельные части. Первая часть – двускатная крыша, ее длины не хватает на площадь всего дома. Получаются открытые участки – их и нужно перекрыть двумя вальмами.

Очень важно знать через какое расстояние ставить стропила, так как основная нагрузка будет на крайние стропильные балки, их нужно обязательно дополнительно усилить.

Но нельзя забывать о четком соотношении размеров двускатной и вальмовой части крыши. Если чуть-чуть нарушить пропорции – испортим навечно облик всего дома.

На самом деле это сложная единая конструкция, установку которой  лучше всего доверить профессионалам.

Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

Советы и рекомендации по установке стропильной фермы

• Автор сообщения: labtech
• Сообщение опубликовано: 3 января 2020 г.
• Категория сообщения: Статьи / Избранное / Кровля

Защита нового дома от атмосферных воздействий имеет важное значение с наступлением зимы, и применение передовой практики при работе со стропильными фермами поможет сделать этот процесс бесперебойным.

Строители домов также могут обеспечить безопасность в рамках этого процесса, получив доступ к информации по охране труда и технике безопасности и безопасным способам работы, предоставленной Ассоциацией фермовых стропил (TRA) и ее членами.

Десять советов по безопасной установке простой домашней крыши.

Шаг 1

Убедитесь, что стеновые панели выровнены и закреплены на несущих стенах. Отметьте положение ферм на обеих стеновых пластинах.

Шаг 2

Механическим способом (предпочтительнее) или вручную поднять первую ферму на крышу в вертикальной плоскости. Установите первую ферму так, чтобы она совпадала с положением конца диагональной связи стропила при установке. Проверив план временных работ, прикрепите первую ферму к обеим стеновым плитам, используя раскосы и крепления правильного размера.

Шаг 3

Установите вторую ферму, убедившись, что ее производственная поверхность совпадает с поверхностью первой фермы, проверив этикетки или маркировку на ферме. Прикрепите к первой ферме временные горизонтальные связи вдоль стропил и потолочных стяжек. Убедитесь, что обе фермы вертикальны.

Шаг 4

Установите третью ферму по направлению к фронтону в правильном направлении, проверив детали, описанные в шаге 3. Убедитесь, что она вертикальна, и закрепите ее на временных распорках вдоль стропил и потолочных связей, чтобы создать устойчивую конструкцию. Ед. изм. Установите дополнительные фермы с временными связями обратно к этому устойчивому элементу.

Шаг 5

Прикрепите постоянные диагональные раскосы к внутренней поверхности стропил под углом 45 градусов. Он будет прибит к стеновой пластине на нижнем конце, а затем закреплен как можно выше на первой ферме, оставив место для верхней распорки. Все постоянные брекеты должны быть не менее 22 x 9.Древесина толщиной 7 мм, сухая и без дефектов. Каждая ферма должна быть закреплена 2 шт. Механические гвозди длиной 3,1 мм x 65 мм или диаметром 3,35 мм. оцинкованные гвозди длиной 75 мм. Раскосы могут быть соединены, если они охватывают не менее двух стропильных ферм.

Этап 6

Прикрепите все оставшиеся продольные распорки к стропилам, стойкам и потолочным стяжкам. Помните, что все крепления повторяются с обеих сторон крыши.

Этап 7

Теперь можно снять временную распорку, что позволяет установить любые выступающие фермы, используя готовую секцию крыши в качестве средства временной фиксации.

Шаг 8

На этом этапе все оставшиеся указанные продольные, диагональные и шевронные связи должны быть закреплены вместе с металлическими ограничителями к торцу фронтона. При использовании ферм с цилиндрической головкой теперь можно соединить верхнюю секцию.

Этап 9

После установки, но до валяния и обрешетки крыши, дважды проверьте, чтобы все фермы были выровнены по вертикали и не выгибались из вертикальной плоскости.

Шаг 10

Если требуется доступ к высокоуровневым связям или цилиндрическим фермам, это необходимо учитывать при оценке риска для конкретной площадки. Безопасный доступ можно обеспечить с помощью запатентованного оборудования, такого как «DTE Safe Step» или «Система доступа STA». Или в конструкцию можно включить дополнительные деревянные элементы, чтобы сформировать опору для временной платформы доступа. Это необходимо запрашивать на этапе проектирования.

Наконец, фермы ни в коем случае нельзя обрезать или регулировать. Изменения должны производиться только с предварительного уведомления и согласия проектировщика стропильных ферм.

Для получения дополнительной информации о фермах и их применении посетите сайт www.tra.org.

Как построить односкатную крышу (Установка односкатной крыши и каркас)

Односкатная односкатная крыша — один из самых простых и надежных вариантов односкатной крыши. Научиться строить односкатную крышу в целом очень просто, но разрез птичьего рта (описанный здесь) может сделать каркас односкатной крыши для некоторых пугающим.

Чтобы построить односкатную крышу, начните с определения длины стропил и желаемого выступа спереди, сзади и по бокам сарая. Затем определите уклон крыши сарая. Сделайте надрезы в виде птичьего рта на передней и задней части стропила, что позволит стропилу ровно сидеть на верхних пластинах стены сарая. Затем спланируйте расстояние между стропилами наклонной и односкатной крыши и расположите стропила на месте. Наконец, прикрепите стропила к стенам сарая с помощью стропильных связей и установите настил фанерной крыши поверх односкатной крыши.

Выполняя шаги, описанные в этом руководстве, вы сможете построить и обрамить односкатную крышу, как профессионал.

Инструменты и материалы, необходимые для строительства односкатной крыши

Для успешного создания каркаса и сооружения односкатной крыши вам, вероятно, потребуются следующие инструменты и материалы:

• Защитное оборудование (очки, перчатки, ботинки и т. )
• Рулетка
• Дрель
• Наружные винты
• Циркулярная пила ИЛИ Торцовочная пила
• Воздушный компрессор
• Кадрирование гвозди
• . и подручные материалы, теперь вы можете начать обрамлять и строить односкатную крышу.

  1. Обрамление стен сарая

  Вы должны обрамить стены сарая, прежде чем сможете обрамлять и строить односкатную крышу. крыша.

  При обрамлении стен наклонной крыши боковые и задние стенки сарая обычно имеют одинаковую высоту. Однако передняя стена сарая обычно выше трех других стен, создавая «наклон» или «скат» крыши.

  Lean to Shed будет иметь переднюю стену, которая будет выше, чем другие стены

  При обрамлении стен сарая потратьте некоторое время на планирование высоты передней стены, чтобы добиться желаемого уклона крыши. Обсудим односкатную крышу ШАГ более подробно в следующем разделе.

  Подробное руководство о том, как обрамлять стены навеса от начала до конца, можно найти в моем руководстве «Как обрамить сарай», ссылка на которое приведена здесь.

  Вышеприведенное руководство содержит подробные инструкции по обрамлению каждой стены сарая, включая примерные размеры, как показано ниже:

  Образец руководства по каркасу стены Из моего блога уклон крыши.

  2. Определите уклон вашей односкатной крыши

  Уклон вашей односкатной крыши определяется исходя из количества дюймов, на которое односкатная крыша поднимается по вертикали на каждые 12″ высоты крыши по горизонтали. См. рисунок ниже:

  Уклон наклонной крыши к навесу

  При определении уклона наклонной крыши от навеса обычно принято измерять дельту (подъем) между верхней пластиной задней стены и верхней пластиной передней стены. Затем просто возьмите это число (высота) и разделите его на расстояние между передней и задней стеной (расстояние по горизонтали), чтобы получить уклон крыши. См. пример ниже:

  Пример уклона односкатной крыши — шаг 2:12.

  После определения уклона вашей односкатной крыши вы можете перейти к следующему этапу процесса создания каркаса односкатной крыши.

  3. Определите требуемый свес стропил спереди, сзади и по бокам навеса

  После определения угла наклона крыши потратьте некоторое время на размышления о желаемом свесе стропил односкатной крыши спереди, сзади и по бокам навеса. пролить. Обычно желательно иметь выступ, чтобы дождевая вода не стекала по сайдингу сарая.

  Определите наклонную крышу сарая спереди, сзади и по бокам сарая

  Как правило, у вас будет более длинный свес в передней части сарая с более коротким свесом (~ < 12″) по бокам и сзади. Выберите выступ, который подходит для вашего конкретного приложения сарая.

  После того, как вы определитесь со свесом стропил, вы можете обрезать стропила крыши по размеру.

  Обрежьте стропила односкатной крыши по размеру, исходя из расстояния между передней и задней стенками, ПЛЮС требуемый свес спереди и сзади. Например, если у вас есть 10-футовый навес (от передней стены до задней стены) и вы хотите, чтобы 3-футовый свес спереди и 1-футовый свес сзади, обрежьте стропила крыши до 14-футовых.

  Обрежьте стропила односкатной крыши по размеру с помощью торцовочной или циркулярной пилы

  При рассмотрении вопроса о том, какой размер пиломатериалов использовать для стропил односкатной крыши, учитывайте расстояние от передней до задней стены навеса. Для пролетов от 4 до 6 футов подойдут стропила размером 2″x4″. Для пролетов от 4 до 10 футов рекомендуются стропила крыши размером 2″x6″. Для пролетов больше 10 футов обратитесь к таблице пролетов стропил.

  Важное примечание : Проконсультируйтесь с местными нормами и правилами относительно размеров стропил крыши. В районах с высокой снеговой нагрузкой, вероятно, потребуются более крупные стропила крыши.

  4. Определите расстояние между стропилами односкатной крыши

  После определения длины стропил односкатной крыши подумайте о расстоянии между стропилами односкатной крыши. Стропила крыши обычно располагаются на расстоянии 12 ″ или 16 ″ O.C. (По центру). Тем не менее, вы хотите внести коррективы по мере необходимости, чтобы края вашего фанерного настила прилегали к центру стропила крыши.

  Для односкатной крыши размером 10’x10’, которая была построена в качестве примера для этой статьи, использовалось следующее расстояние между стропилами.

  Образец расстояния между стропилами от наклона до крыши для навеса 10×10

  Для создания каркаса показанного выше примера наклона к крыше понадобилось тринадцать (13) пиломатериалов размером 2 x 6 x 16 футов. Определите расстояние между стропилами односкатной крыши, исходя из размера и желаемого свеса стропил для вашего конкретного наклона к навесу.

  5. Сделайте вырезы в виде птичьего рта

  На этом этапе будут сделаны вырезы в виде птичьего рта для всех наклонных стропил крыши, которые будут опираться на стены сарая.

  Вырез «птичья пасть» представляет собой небольшой треугольный вырез/выемку в нижней части (а также в верхней части для наклонных крыш) стропила, который обеспечивает плоскую поверхность, чтобы стропила могли ровно и надежно опираться на верхнюю пластину стены. См. пример разреза птичьего рта ниже:

  Пример выреза «птичья пасть» в стропиле крыши

  См. «анатомию» выреза «птичья пасть» на рисунке ниже:

  Анатомия выреза «птичья пасть» с наклонной крышей

  Ваш вырез «птичья пасть» будет зависеть от установленного уклона односкатной крыши. ранее.

  Чтобы сделать вырезы для птичьего паза, я рекомендую сначала разместить стропило на односкатной крыше, как показано ниже:

  Предварительно установить стропило односкатной крыши на место

  сначала отметьте желаемый свес (над задней стенкой сарая) на задней части стропила, как показано ниже:

  Измерьте расстояние свеса от задней части стропила

  После отметки расстояния свеса от задней части стропила расположите стропило так, чтобы отмеченная линия точно совпадала с верхней пластиной.

  Расположите стропило так, чтобы отмеченная линия точно совпадала с верхней пластиной.

  После установки задней части стропила с навесом на место перейдите к передней части стропила и отметьте заднюю часть выреза «птичья пасть» в том месте, где он совпадает с двойной стеновой пластиной, как показано на рисунке.

  Отметьте вырез «птичья пасть» на передней части стропила односкатной крыши, как показано на рисунке.

  Отметив положение задней части выреза «птичья пасть» как спереди, так и сзади стропила, вы можете начать делать пропилы.

  Мы начнем с выреза в задней части стропила, как показано ниже:

  Вырез в задней части стропила крыши будет выглядеть так

  Чтобы сделать вырез в виде рта, используйте столярный угольник. Начните с нанесения прямой отметки по всему стропилу вдоль линии, которую вы отметили ранее (которая соответствует задней части верхней пластины).

  Отметьте заднюю часть среза на стропиле

  Затем отметьте 3-1/2 дюйма перед первоначальной отметкой (по направлению к передней части сарая/стропила), чтобы учесть верхнюю пластину размером 2”x4”. Обратите внимание, что стандартный кусок пиломатериала размером 2 x 4 дюйма на самом деле имеет размеры 1,5 x 3,5 дюйма.

  Отметка 3,5″ перед ранее отмеченной линией

  Как показано ниже, эта отметка на расстоянии 3-1/2″ от исходной отметки показывает, где стропила будут пересекаться с верхней пластиной.

  Навесное стропило будет опираться на верхнюю пластину, как показано на рисунке

  Затем поверните/поверните плотницкий угольник вдоль точки поворота, пока «2» не окажется на одной линии с нижней частью стропила. Эта «2» указывает на шаг стропил/крыши 2:12, который мы будем использовать в этом примере.

  Поверните квадрат плотника на «2» (или в соответствии с уклоном вашей крыши)

  Как только «2» окажется на одной линии с нижней частью стропила, отметьте диагональную линию.

  Отметьте диагональную линию на стропиле с шагом 2:12.

  После того, как вы разметите диагональную линию, используйте угольник и расположите его вдоль стропила, пока он не будет параллелен диагональной линии, отмеченной на предыдущем шаге.

  Расположите угольник так, чтобы он был параллелен диагональной линии ранее

  Сдвиньте угольник вниз по стропилу, удерживая его на одной линии (параллельно) с диагонально отмеченной линией. Продолжайте корректировать столярный угольник, пока он не совпадет с другой отметкой, сделанной на расстоянии 3-1/2 дюйма от отметки птичьего рта сзади.

  Отметьте линию вдоль плотницкого угольника, как показано выше.

  Как только низ плотницкого угольника коснется линии, которая была сделана на расстоянии 3-1/2 дюйма от первоначальной отметки, используйте карандаш, чтобы отметить эту линию.

  На изображении выше показана заштрихованная область птичьего рта, которую нужно вырезать

  На этом этапе вырез птичьего рта в задней части стропила отмечен. Заштрихованная область (вверху) указывает на часть стропила, которую нам нужно будет вырезать, чтобы сделать птичий рот.

  С помощью циркулярной пилы вырежьте «сиденье» и «пятку» птичьей пасти, как показано ниже.

  Используйте циркулярную пилу, электролобзик или ручную пилу, чтобы вырезать «пятку» птичьего рта. 0013 Поскольку эти надрезы небольшие, вам, вероятно, придется зачистить внутренние углы надрезов с помощью ручной пилы или электролобзика.
  Очистите срезы с помощью ручной пилы или электролобзика по мере необходимости

  Ниже представлен законченный срез с обратной стороны стропила навесной крыши:

  Завершенный срез с обратной стороны стропила односкатной крыши

  Ниже представлен посмотрите, как будет выглядеть вырез «птичья пасть», который опирается на заднюю стенку сарая, после установки:

  Пример выреза «птичья пасть», который будет опираться на верхнюю пластину стены сарая

  Завершив вырез в задней части стропила, перейдите к передней части стропила и приготовьтесь сделать вырез, который будет опираться на переднюю стенку сарая.

  Подготовьтесь к вырезу в передней части стропила односкатной крыши

  Чтобы сделать вырез в передней части стропила, выполните те же шаги, которые были выполнены для выреза в задней части стропила.

  Напоминаем:

  1. Отметьте заднюю линию среза птичьего рта в качестве контрольной линии с помощью столярного угольника.
  2. Отметьте переднюю часть выреза «птичий рот» на расстоянии 3-1/2 дюйма от задней линии выреза «птичий рот» и отметьте контрольную линию с помощью столярного угольника.
  3. Поместите точку поворота плотницкого угольника на заднюю отметку выреза «птичья пасть» и поворачивайте угольник, пока линия «2» не пересечется с нижней частью стропила.
  4. Отметьте эту диагональную линию на стропиле.
  5. Используйте обрамляющий угольник и расположите его так, чтобы один конец был параллелен диагональной линии, а другой конец пересекал отметку, сделанную на расстоянии 3-1/2 дюйма от исходной отметки.
  6. Проведите линию карандашом.
  7. С помощью циркулярной пилы вырежьте посадочные и пяточные метки выреза «птичий рот».
  8. Очистите срезы (при необходимости) с помощью ручной или циркулярной пилы.

  Выполнив следующие шаги для выреза птичьего рта в передней части стропила, у вас останется вырез птичьего рта, который опирается на переднюю стенку сарая, как показано ниже:

  Пример того, как вырезается птичий рот в передней части стропила стропило будет опираться на верхнюю пластину

  Ниже приведен альтернативный вид того, как будет выглядеть срез в передней части стропила:

  Альтернативный вид (модель) спила на переднем стропиле крыши

  После вырезания спилов на передней и задней части одной односкатной крыши стропила, всухую установите их на место на крыше сарая. Если вы довольны подгонкой и вырезы птичьего рта правильно приземляются на верхней пластине как для передней, так и для задней стены, используйте это стропило в качестве шаблонной доски, чтобы отметить все остальные вырезы птичьего рта на оставшихся стропилах.

  Разметьте шаблонную доску и используйте ее, чтобы сделать отметки птичьего рта на оставшихся стропилах односкатной крыши.

  Используйте ОДНО стропило в качестве шаблона, чтобы разметить все остальные срезы стропил

  После разметки всех линий спилов стропил на стропилах вырежьте стропила с помощью циркулярной пилы и ручной/лобзиковой пилы, как описано в предыдущих шагах.

  ПРОФЕССИОНАЛЬНЫЙ СОВЕТ – Отрежьте несколько стропил и проверьте посадку на навесе. В некоторых случаях вам может потребоваться внести небольшие коррективы в процессе работы.

  ПРИМЕЧАНИЕ : Некоторые люди обрезают переднюю и заднюю часть стропил, чтобы доски, прикрепленные позже, были идеально вертикальными. Для этого вам просто нужно отметить одинаковую линию шага (в данном случае 2:12) на концах стропил и соответствующим образом обрезать их.

  6. Разместите стропила односкатной крыши на месте

  На этом этапе вы разместите стропила односкатной крыши поверх навеса в соответствии с расстоянием между стропилами, определенным ранее.

  Перед установкой любой из стропил рекомендуется одновременно отметить расположение стропил на передней и задней стенках.

  Отметьте расстояние между стропилами крыши на верхних пластинах стены односкатной крыши

  После отметки расстояния между стропилами поднимите все стропила крыши на место:

  Установите навесные стропила односкатной крыши на место

  7. Прикрепите стропила односкатной крыши к стенам с помощью стропильных связей

  После того, как все стропила односкатной крыши установлены на место, прикрепите стропила к верхней пластине с помощью ураганных или стропильных стяжек. Вы также можете «прибить» стропила к верхней пластине с помощью гвоздезабивного пистолета, но это не так надежно, как использование ураганных/стропильных стяжек.

  Используйте ураганные или стропильные стяжки, чтобы прикрепить стропила к стенам сарая

  8. Прикрепите лицевые доски

  На этом этапе установки сарая мы установим лицевые доски спереди и сзади сарая, как показано ниже:

  Подготовьтесь к установке облицовочных досок с наклоном на крышу – аналогичны приведенным выше

  . Обрежьте лицевые доски по мере необходимости, чтобы получить желаемый выступ с каждой стороны сарая. В этом примере у нас есть свес в один фут с каждой стороны сарая.

  Прикрепите первую бордюрную доску к передней части стропил сарая, оставляя желаемый выступ (в данном случае 1 фут) с каждой стороны, как показано ниже.

  Установите доску передней облицовки на переднюю часть стропил сарая, как показано выше

  Если вы устанавливаете доски облицовки самостоятельно, вы можете установить временную «удерживающую скобу» сбоку от стропил, как показано ниже:

  Если вы установка бордюрных досок сарая вдоль с учетом установки временной удерживающей скобы

  После установки бордюрной доски на место прикрепите ее к передней части каждого стропила с помощью гвоздезабивного пистолета. Также рекомендуется установить несколько наружных винтов через лицевую панель и в стропила для дополнительной прочности.

  Прикрепите лицевую панель к передним стропилам с помощью гвоздей и/или наружных шурупов

  При необходимости используйте зажим, чтобы обеспечить идеальное прилегание лицевой панели к верхней/нижней части стропила, к которому она прикреплена.

  Прикрепив переднюю облицовочную доску к каждому стропилу в передней части сарая, перейдите к задней части сарая и повторите тот же процесс.

  Установите лицевую панель на заднюю часть сарая, как показано

  Сопоставьте тот же свес стропил, который был сделан на передней панели, поместите ее на место на задних стропилах сарая, а затем прикрепите лицевую панель к стропилам.

  Прикрепите обшивку к стропилам в задней части сарая, как показано на рисунке. Не забудьте оставить 1 фут свеса с каждой стороны

  На этом этапе передняя и задняя обшивочные доски установлены, как показано красным ниже:

  Облицовочные доски прикреплены к передней и задней части сарая

  Далее мы установим последние две стропила крыши.

  9. Установите блокировку и свес боковых стропил

  После прикрепления бордюров с желаемым свесом (в данном случае 1 фут) вы можете теперь установить последнее стропило, которое будет выступать над сторонами навеса на 1 фут.

  Установите стропила между обеими бордюрными досками так, чтобы они были на одном уровне с концами бордюрных досок. См. рисунок ниже:

  Наклон стропила крыши с каждой стороны навеса

  При необходимости используйте зажимы, чтобы временно удерживать стропила на месте, пока вы крепите их к бордюру. Для крепления выступающих стропил к бордюрной доске рекомендуется использовать наружные винты (для дополнительной прочности).

  При необходимости используйте зажимы, чтобы временно зафиксировать выступающее стропило на месте, пока вы крепите стропило к бордюрной доске

  Затем отрежьте брусок между крайними стропилами в зависимости от расстояния до свеса.

  Обрежьте двенадцать (12) обрезков от 2”x6” до 10-1/2” для использования в качестве опоры для выступающих стропил

  Эта блокировка будет установлена ​​для обеспечения дополнительной поддержки для крепления выступающего стропила к соседнему стропилу как показано ниже:

  Установите блокировку между выступающим стропилом и соседним стропилом

  Сохраняйте расстояние между блокировкой, необходимое для конкретного применения сарая.

  Сохраняйте расстояние между блоками по мере необходимости

  Выберите расстояние между блоками, чтобы края фанерного настила (который будет установлен позже) располагались непосредственно над стойкой/блоком. При необходимости используйте зажимы, чтобы временно зафиксировать блокировку на месте, и прикрепите блокировку к стропилам с помощью пистолета для гвоздей.

  После установки стропил, бордюров и опорных блоков ваша односкатная крыша будет выглядеть следующим образом:

  Каркас односкатной крыши с установленными стропилами, бордюрными досками и блокирующими опорами для навесных стропил

  Последним шагом для завершения каркаса односкатной крыши является установка блокировки между каждым стропилом в передней и задней части сарая, как показано на рисунке ниже:

  Установите блокировку между каждым стропилом в передней и задней части сарая

  Чтобы сделать это, я рекомендую сначала обрезать примерно ¼ дюйма по ширине от блокирующего пиломатериала, чтобы учесть угол крыши. Если этого не сделать, блокировка может выступать выше стропил, что недопустимо. Обратитесь к рисунку ниже, на котором показано, как блокирующая доска во всю ширину может помешать плоской укладке настила односкатной крыши.

  Брус необходимо обрезать, чтобы он не мешал настилу крыши.

  Для обрезки бруса я рекомендую провести циркулярной пилой по всей длине доски, а затем отрезать отдельные куски бруса по длине.

  Поместите каждую часть бруса на место между стропилами и прикрепите их к каждому стропилу, забив гвоздями с помощью пистолета для гвоздей.

  Гвоздь в блоке между каждым стропилом с помощью пистолета для гвоздей, как показано на рисунке

  Ниже показан альтернативный вид блока, установленного на задней стене сарая.

  Блокировка Устанавливается между стропилами на задней стене сарая

  После того, как блокировка установлена ​​между стропилами односкатной крыши, остается только установить фанерный настил крыши.

  10. Установка фанерного настила крыши

  На этом этапе каркас односкатной крыши полностью готов. Последним шагом в процессе создания каркаса односкатной крыши является установка обшивки фанерной крыши. Если вы правильно спланировали расстояние между стропилами на предыдущих шагах, ваша схема настила из фанеры должна гарантировать, что края каждого куска фанеры приземляются в центре стропила. Для примера сарая, описанного здесь, схема настила фанерной крыши будет выглядеть следующим образом:

  Пример компоновки настила из фанеры

  Рекомендуется сначала установить все полные листы настила из фанеры. Затем заполните оставшиеся пробелы.

  Расположите каждый кусок фанерного настила крыши так, чтобы он был заподлицо с фасонной доской/стропилом, а затем прикрепите его к стропилам/бортовой доске с помощью пистолета для гвоздей.

  Убедитесь, что края фанерной обшивки прилегают непосредственно к центру стропила/блока.

  Для фанерного настила, который необходимо обрезать, рассмотрите возможность сухой установки листа фанеры на место и отметки линии разреза снизу:

  Рассмотрите возможность разметки срезов фанерного настила снизу

  После разметки линии среза фанерного настила сделайте разрез циркулярной пилой, как показано на рисунке.

  Обрежьте фанерный настил крыши по мере необходимости

  Опять же, края фанерного настила должны располагаться в центре стропила/блока, как показано ниже.

  Края фанерного настила должны располагаться прямо в центре стропила.

  После размещения всего фанерного настила на месте может оказаться полезным провести мелом линию, чтобы определить расположение стропил под фанерным настилом крыши.

  Подумайте о том, чтобы отметить место расположения стропил (под обшивкой фанерной крыши) меловой линией

  Вставьте оставшиеся гвозди, необходимые для крепления фанерного настила к стропилам (распорные гвозди через каждые 12 дюймов)

  Прикрепите фанерный настил к наклонной крыше Стропила с гвоздями через каждые 12″

  На этом этапе настил вашей фанерной крыши уже установлен, а ваша односкатная крыша полностью построена – как показано ниже:

  Завершено Односкатная крыша

  ---

  Эта односкатная крыша была установлена Проект строительства современного сарая размером 10 футов x 10 футов — см. Ниже:

  Узнайте, как построить современный сарай, используя ресурсы ниже

  . Для получения дополнительной информации о том, как построить современный сарай размером 10 x 10 от начала до конца, посетите ATimprovements.com или посмотрите мои пошаговые обучающие видео на Youtube.

  Спасибо!

  ---

  Большое спасибо, что ознакомились с ATImprovements! Если вы узнали что-то из этого проекта, вам могут понравиться и другие проекты «Сделай сам»:

  • -slab-шаг-за-шагом-руководство-сделай сам/
  • Как построить основание сарая размером 10 x 10 футов: https://atimprovements.com/how-to-build-a-shed-floor-base-diy-step-by-step-guide/
  • Как сделать каркас Стены сарая: https://atimprovements.com/how-to-frame-a-shed-how-to-frame-walls-for-a-10×10-modern-shed-step-by-step-with-pictures /
  • Как установить навесное окно: https://atimprovements.com/shed-window-installation-how-to-install-a-window-in-a-shed-diy/
  • Как установить Roll Up Дверь в сарай или гараж: https://atimprovements.
