Как ставить стропила на дом, как правильно выставить на крыше, детали установки на видео и фото
Содержание статьи:
1. Конструктивные особенности различных крыш
2. Элементы конструкции крыши
3. Виды стропил
4. Конструкция вальмовых крыш
5. Конструкция мансардных крыш
Крыша не только придает зданию завершенный вид, как на фото, но и защищает его от осадков, холода и ветра. Если дом строится своими силами, необходимо знать, как правильно поставить стропила, чтобы крыша получилась надежной. Устройство кровли выбирают исходя из климатических особенностей региона. Там, где выпадает много осадков, рекомендуется строить высокие крыши. Если же для региона характерные частые сильные ветра, лучше отдать предпочтение пологим кровлям. Разберемся, как установить стропила на крышу.
Конструктивные особенности различных крыш
Прежде чем перейти к тому, как правильно устанавливать стропила, нужно узнать, чем же отличаются разные виды крыш.
Крыши могут быть: односкатными, двухскатными, шпилеобразными, шатровыми, плоскими. Независимо от конструкции, они все состоят из одинаковых элементов: ребер, фронтона, конька, слухового окна, свеса кровли и фронтона, ендова и вальмы.
Особенность односкатной крыши заключается в том, что основой для ската служат несущие стены разные по высоте. При строительстве жилых домов односкатные крыши практически не используются – их лучше сооружать на различных хозяйственных постройках, банях, дачных домиках.
При строительстве жилого дома обычно создают двухскатную кровлю – в этом случае она также опирается на несущие стены, но они имеют одинаковую высоту. Между скатами образуется пространство – фронтон (прочитайте также: «Как сделать фронтон крыши»). В том, как ставить стропила на крышу такой конструкции, нет ничего сложного, эту работу можно сделать собственными силами, узнав как построить двухскатную крышу из наших советов.
Мансардные и вальмовые крыши более сложные, а с шатровыми вообще невозможно справиться самостоятельно – для сооружения шатровой крыши придется прибегнуть к помощи специалистов. Для многощипцовых кровель требуется создание ендовы, что значительно усложняет работу – их рекомендуется делать на домах со сложной планировкой.
Элементы конструкции крыши
Основным элементом любой крыши являются стропила – еще называемыми деревянными стропильными фермами. Эти деревянные балки служат несущими элементами конструкции кровли. Между верхним и нижним поясом стропил находятся обрешетки, их основой являются подкосы и скосы.
К составным частям кровли также относятся:
- гидро- и теплоизоляция;
- кровельное основание;
- кровля.
От того, как выставить стропила на крыше, зависит обустройство таких элементов, как обрешетка и мауэрлат.
Эти детали делают исключительно из дерева – досок, бревен, брусьев. В зависимости от типа материала выбирается и вид соединения.
К крепежным деталям относятся:
- стойки;
- распорки;
- ригели;
- подкосы.
Назначением крепежных элементов является обеспечение жесткости стропильной системы. Чем больше пролет, тем больше понадобится крепежных элементов.

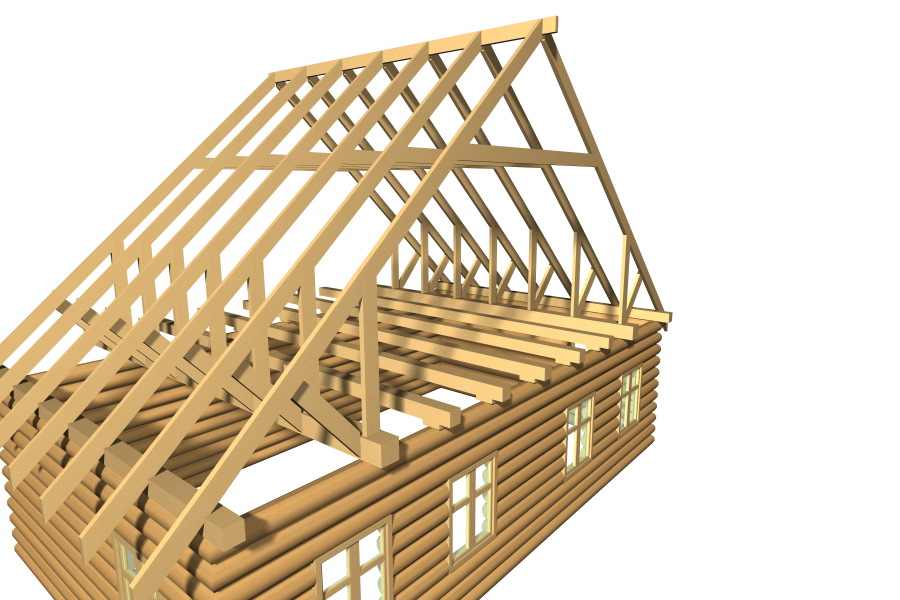

Стропильная ферма не что иное, как соединенные между собой крепежными деталями элементы крыши. Основой такой фермы является один или сразу несколько треугольников. Деревянный брус укладывают по внешнему обрезу стен, это мауэрлат, назначением которого является создание опоры для несущих стен.
Виды стропил
Надежность несущей системы зависит от того, как поставить стропила на дом. Существует два вида стропил: наслонные и висячие. Для стропил можно брать только дерево высокого качества, без червоточин, сучков и трещин.
Наслонные стропила рекомендуется устанавливать в здании, где есть средние несущие стены. Если пролет составляет более пяти метров, стропила ставят на откосы. Наслонные стропила будут упираться в мауэрлат, по этой причине нагрузка на стены увеличивается в несколько раз, поэтому они должны быть прочными и массивными, чтобы выдержать ее.
Наслонные стропильные ноги имеют две опоры. Одна опора опирается на мауэрлат, а второй служит прогон, идущий вдоль конька. Прогон укладывают на стойки, установленные на внутренней стене.
Висячие стропила устанавливают в домах без средних несущих стен, они опираются только на внешние стены.
До того как поставить стропила на крышу, их соединяют с помощью специальной затяжки. Иногда ее используют и в качестве балки перекрытия. Самый простой вариант висячих стропил – это пара элементов, соединенных в коньке. Для этого стропила прорезают наполовину, а внизу упирают в брус, расположенный по горизонтали.
Когда ширина пролетов превышает семь метров, рекомендуется использовать балку, закрепленную в коньке и затяжке (прочитайте: «Как закрепить стропила»). Балку скрепляют со стропилами, подкосами и ригелем при помощи врубки, напоминающей прямой зуб. Подобная конструкция подходит для пролетов с шагом от десяти метров. Для выставления стропил потребуется металлический ерш – специальный крепеж.
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Его вбивают в каждый четвертый ряд кирпичной кладки. От ерша отходит пара петлей, с помощью которых крепят балки. Крепкий брус размещают по всей длине здания. На него станут опираться концы стропил, и нагрузка на стены распределится равномерно.
В месте выхода на поверхность дымовой трубы обязательно делают противопожарный разрыв. Расстояние между конструктивными элементами должно быть не более 130 сантиметров. Чтобы сделать свес крыши, используют специальные кобылки. Их можно сделать самостоятельно, взяв доску сечением 5х10 сантиметров. Длина доски должна быть больше свеса на полметра, поскольку при соединении ее со стропильной доской необходимо выполнить стык. К доске кобылки прибивают таким образом, чтобы стропильная нога не выходила за пределы крыши.
Конструкция вальмовых крыш
До того как правильно ставить стропила на такой крыше, нужно сделать дополнительные скаты. Их формируют вальмовыми стропилами — они должны образовать стык с коньком двухскатной крыши (детальнее: «Конструкция вальмовой крыши: стропильная система»). Со стороны это выглядит как две отдельные части.
Важно определить расстояние, через которое будут ставиться стропила, поскольку основная нагрузка приходится на крайние стропильные балки – их необходимо в обязательном порядке усилить. Также нужно правильно соотнести размеры вальмовой и двухскатной крыш. Если пропорции хоть немного нарушатся, пострадает весь облик здания. Вообще, такой тип крыши является довольно сложным, поэтому работу по ее созданию лучше доверить специалистам (прочтите: «Балки перекрытия и стропила — способы крепления»).
Конструкция мансардных крыш
Мансардная крыша тоже не относится к легкой конструкции, но ее под силу сделать самостоятельно. Рекомендуется только выбрать простой вариант крыши с четкими треугольными прямыми склонами. Немало людей, самостоятельно возводящих дома, интересуются, как правильно выставить стропила мансардной крыши, ведь такой тип является достаточно распространенным.
От правильной установки стропил зависит и возможность обустройства мансардного помещения, поскольку полом будет являться нижняя часть стропильной системы, которая должна получиться достаточно прочной, чтобы выдерживать нагрузки, характерные для жилого помещения. Конструкцию мансардной крыши лучше выполнять из параллельных балок с достаточно большим сечением, чтобы она могла выдержать будущие эксплуатационные нагрузки. Остальные конструктивные детали можно изготавливать из досок или брусков меньшей толщины.
В том, правильно ставить стропила, нет ничего сложного. Главное – заранее определиться с типом крыши, так как каждая из них имеет свои конструктивные особенности. Также нужно в точности следовать рекомендациям по созданию того или иного типа системы – только в этом случае крыша получится надежной и сможет долгие годы защищать дом от неблагоприятных климатических условий. Если есть сомнения в собственных силах, лучше обратиться к специалистам. Читайте также: «Как правильно запилить стропила».
Как поставить стропила на дом – подробные рекомендации + Видео
Содержание
- 1 Как правильно поставить стропила на дом – разберемся с терминами!
- 2 Как правильно установить стропила – наслонные или висячие?
- 3 Как ставить стропила на крышу – что за чем?
- 4 Как ставить стропила на крышу — пошаговая схема
- 4.1 Шаг 1: Установка мауэрлатов
- 4.2 Шаг 2: Делаем макет
- 4.3 Шаг 3: Готовим стропила
- 4.4 Шаг 4: Устанавливаем первые стропила
- 4.5 Шаг 5: Устанавливаем стропила
- 4.6 Шаг 6: Дополнительные элементы
Установку стропил лучше доверить специалистам, крыша – не тот элемент здания, с которым можно экспериментировать. Однако знать азы и особенности того, как поставить стропила на дом, необходимо, хотя бы для того, чтобы проконтролировать качество работы и уметь соорудить несложную стропильную конструкцию.
Как правильно поставить стропила на дом – разберемся с терминами!
Если большинство людей мало-мальски представляет себе, что такое стропила, то вот с остальными терминами, встречающимися в деле кровельщика, может возникнуть проблема. Мауэрлат, ригель, лежень, стойка, подкос, прогон – вряд ли тут обойтись без помощи специализированной литературы или опытного строителя! Впрочем, если вы читаете эту статью, то вполне обойдетесь и без них.
- Мауэрлат – традиционно это деревянная балка сечением 15*15 см, которая выполняет роль крайней нижней опоры для стропил, распределяя нагрузку от точек стыкования стропил на всю верхнюю площадь стены. В последнее время вместо дерева часто используют металл, для мауэрлатов это швеллеры и двутавры. Мауэрлат устанавливается с небольшим отступом от внешнего края стены и закрепляется.
Для предотвращения гниения и коррозии снизу балки изолируются рубероидом или другим водонепроницаемым материалом. Именно с этого элемента зачастую и начинают установку стропил.
- Лежень – дополнительный брус для распределения нагрузки от стропил по всему периметру стен. От мауэрлатов отличаются тем, что лежни устанавливаются внутри сложных стропильных конструкций, то есть они не являются обязательным элементом крыши, а лишь дополнением в нужных случаях.
- Стойка – вертикальный брус, который усиливает стропильную конструкцию изнутри. На стойки устанавливаются в свою очередь прогоны, которые подпираются подкосами – наклонными брусами, которые поддерживают горизонтальные элементы и противодействуют сжатию или перекосу конструкции.
- Прогон – горизонтально расположенная балка, которая перпендикулярно пересекает стропила по всей длине крыши. В конструкции кровли можно выделить три типа прогонов – коньковый (на котором сходятся стропила вверху крыши), боковые прогоны и мауэрлаты, о которых написано выше.
- Ригель — балка, которая устанавливается между стропильными ногами, увеличивая прочность конструкции и ее устойчивость. Обычно сечение ригелей – 10*15 см.
- Стропильные ноги или стропила – балки, на которые непосредственно и устанавливается кровельное покрытие. Стропила – это также общее название для всей стропильной конструкции. Для этого элемента используют брус сечением 10*15 см. Для изготовления дощатой стропильной системы применяется сосновая доска с сечением 50*150 мм или 60*200 мм.
Перед установкой элементов необходимо точно рассчитать их количество, а также учесть возможные нагрузки на стропила: они могут быть одними при установке шифера, другими для черепицы и третьими для листов профнастила.
Например, односкатная крыша, сооруженная из минимального количества элементов, с легкостью выдержит листы металла или шифера, тогда как под черепицей со временем стропила могут деформироваться, прогнуться, а значит, вам потребуется дополнительно укрепить конструкцию стойками или подкосами, а также использовать брусья с большим сечением.
Как правильно установить стропила – наслонные или висячие?
Стропильные конструкции разделяют на две группы – наслонные и висячие. Висячие стропила обычно сооружаются на кровлях зданий без внутренних несущих стен. Висячая конструкция опирается на коньковый прогон и мауэрлаты, а внизу скрепляется затяжками, которые не дают стропилам под воздействием нагрузки разъехаться в стороны. Следует отметить, что на висячие стропила уходит гораздо больше лесоматериала, поскольку этим обеспечивается их устойчивость. Сэкономить древесину можно на дощатых стропилах, поскольку на варианты из бревен уходит на 15-20 % больше лесоматериалов.
Наслонные стропила устанавливаются на тех зданиях, внутри которых есть несущие стены, поскольку для этого типа нужны минимум три точки опоры. Наслонными элементами можно перекрыть пролет максимальной длиной до 6,5 метров. Если есть необходимость увеличить ширину перекрываемой площади, то этого легко достичь за счет установки дополнительных опор: при одном дополнительном стояке ширину можно увеличить до 12 метров, а при двух – до 15!
В зависимости от сечения брусьев, которые применяются для изготовления стропильных ног, шаг расположения стропил варьируется от 0,8 до 1,2 м. Нижние концы в наслонном типе стропильной конструкции упираются в мауэрлаты, а верхние – в прогоны. Сооружение подстропильной рамы, включающей прогоны, стойки и подкосы, обеспечивает особую устойчивость стропильных ног. Такой тип чаще всего применяется в частном строительстве, поскольку с одной стороны получается крепкая и надежная крыша, а с другой стороны наслонные стропила весьма экономны – древесины на них, по сравнению с висячими, нужно в разы меньше. Довольно часто кровлю сооружают, комбинируя оба типа.
Как ставить стропила на крышу – что за чем?
Для начала, руководствуясь подробными инструкциями, как рассчитать количество бруса на дом, которые приведены в отдельной статье, вычислите, сколько вам необходимо материала. Перед установкой элементов стропильной конструкции их необходимо обработать составами против грибков, насекомых и антипиренами, препятствующими воспламенению. Потратившись на эти составы перед тем, как ставить стропила на крышу, вы продлите срок их эксплуатации на десятки лет.
Как ставить стропила на крышу — пошаговая схема
Шаг 1: Установка мауэрлатов
Самым важным соединением в наслонных вариантах считается место опоры стропильной ноги на мауэрлат. Именно с закрепления мауэрлата и начинается установка. Для этого предварительно бетонируются в стенах металлические штыри, которые уходят вглубь стен как минимум на 40 см. Для этих же целей будут пригодны и проволочные скрутки, диаметр которых будет не меньше 6 мм.
Шаг 2: Делаем макет
Поднимите наверх два бруса, которые будут стропильными ногами. Вырежьте выемки на левой и правой ноге для упора в мауэрлаты, не забудьте пометить для себя, к какой стороне какой брус относится. Установите брусья, соединив их вверху, чтобы сделать пометки для выемок в верхней их части. Выемки нужны для того, чтобы сделать соединение с упором, а не внахлест – такое считают крайне ненадежным даже при сильном укреплении гвоздями.
Шаг 3: Готовим стропила
По готовым стропильным ногам, как по макетам, подготавливаем на земле последующие брусья.
Шаг 4: Устанавливаем первые стропила
На двух противоположных краях крыши устанавливаем по паре стропильных ног и натягиваем между ними веревки, которые будут рабочим уровнем при закреплении остальных пар.
Шаг 5: Устанавливаем стропила
После проведения всех замеров и подготовки брусьев устанавливаем оставшиеся стропила. В зависимости от угла наклона кровли, колеблется и расстояние между ними – при наклоне в 30° такое расстояние может быть около 70 см. Чем больше угол, тем меньше расстояние.
Шаг 6: Дополнительные элементы
При необходимости устанавливаются стойки, прогоны, ригели. Прежде всего, такая необходимость может быть вызвана весом кровельных материалов, например, черепицы, а также погодными особенностями, такими как обильные снегопады.
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Резка и установка стропил
Перейти к:
Установка стропил
Обрезка стропил
Установив раскосы, измерьте расстояние между главными балками на одной стороне перголы и сравните его с этим измерением на другой стороне.
Если эти два измерения совпадают, отлично. Если нет, то вам придется настраивать срезы внахлестку для каждого стропила, что является проблемой.
Подведите стропила к козлам и при необходимости подрежьте их по длине. Начертите новую концевую обработку и вырежьте ее на всех стропилах, как и балки раньше.
Переверните все стропила так, чтобы нижняя кромка была обращена вверх, и выровняйте один конец, чтобы они были одинаковыми. Зажмите их вместе.
Как и в случае с главными балками, отмерьте и отметьте пазы внахлест, где стропила перекрывают основные балки. Установите циркулярную пилу на глубину, указанную на чертежах, вырежьте и выдолбите пазы.
Установка стропил
Разметьте места расположения стропил на основных балках. Расстояние между стропилами указано на проектных чертежах. Отметьте места на одной из балок на каждом конце перголы, чтобы вы могли выровнять их параллельно спереди назад.
В этот момент будет легче предварительно просверлить крепежные детали стропил на земле, чем в воздухе. С помощью сверла немного большего размера, чем крепеж для стропила, просверлите центрированное отверстие в каждом полунахлесте на всю глубину стропила.
Поднимите стропила так, чтобы они опирались на основные балки, и заверните их так, чтобы пазы внахлест перекрывали основные балки. Вам понадобится одно стропило на расстоянии, указанном ранее.
Установив стропило, прикрепите его к главной балке с помощью указанных креплений. Повторите для всех стропил.
Предыдущий этап: Резка и установка раскосов
Следующий этап: Резка и установка прогонов
