Как правильно положить дренажную трубу в канаву: Как правильно уложить дренажную трубу в канаву: инструкция

Как правильно уложить дренажную трубу в канаву: инструкция

Дренажная канава рядом с загородным участком повышает общую себестоимость проекта примерно на 20 процентов, т. к. потребуется купить трубы для дренажа, а также потратить немало времени на монтажные работы. Итак, сегодня мы выясним, как правильно уложить дренажную трубу в канаву.

[contents]
Начать следует с того, что просто присыпать канаву неприемлемо. Это может привести к потопу на участке, более того, вас могут даже оштрафовать! На любые земельные работы вне вашей территории необходимо соответствующее разрешение. Иначе вам придется сделать «все, как было». Описывать процедуру получения разрешительных документов в этой статье мы не будем, а сразу перейдем к выбору трубы для дренажа.

Выбор дренажной трубы

Наилучший вариант – это бетонная труба требуемого диаметра (обязательно армированная). Ее прочность должна быть больше на 40 процентов чем предполагаемые нагрузки. Помимо того, понадобится:

• песок;
• щебень;
• земля.

Еще съезд рекомендуется заасфальтировать, дабы во двор попадало минимальное количество грязи. Планируемая конструкция должна выдерживать вес загруженного кирпичом грузового автомобиля.

Обратите внимание! Предпочтение лучше отдавать такой трубе, которая выполнена из морозо- и влагостойкого бетона. Причем вне зависимости от того региона, в котором вы проживаете.

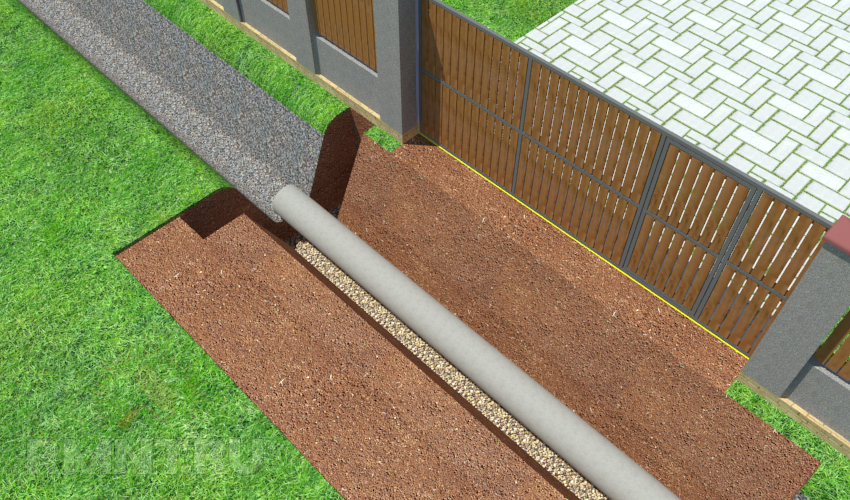

Процедура монтажа

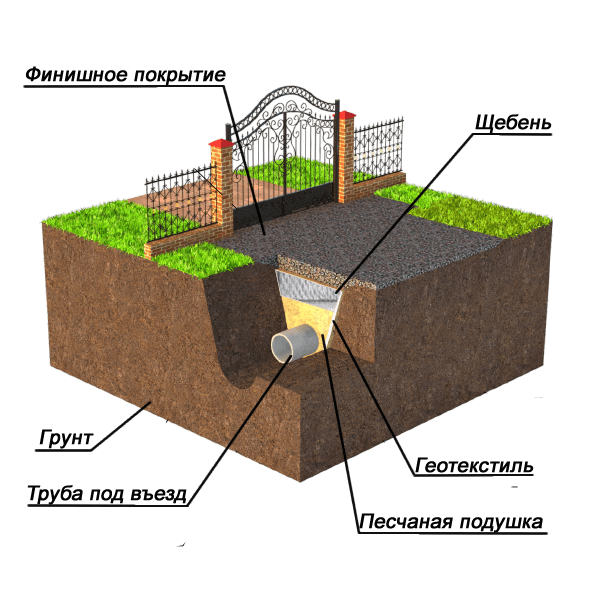

Шаг 1. Дно вырытой траншеи укрывается 15-сантиметровой песчаной «подушкой», что поспособствует более равномерному распределению нагрузок.

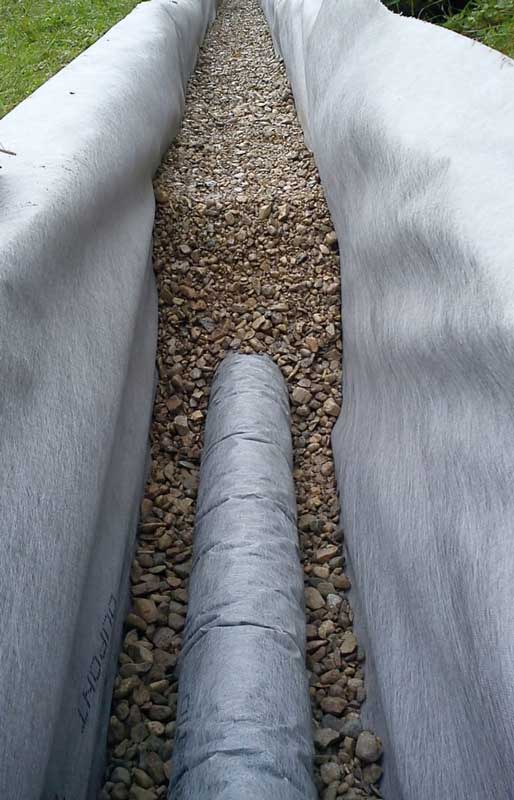

Шаг 2. Далее поверх песка уложите разделитель, выполненный из геотекстиля средней плотности. Это, к слову, уникальный материал, имеющий отменные армирующие и фильтрационные характеристики. Именно поэтому альтернатив геотекстиля на сегодняшний день попросту нет. Более детально о геотекстиле читайте здесь.

Шаг 3. Полотно можете не сшивать – просто уложите его с нахлестом в 20 сантиметров. Поверх геотекстиля уложите как минимум 10-сантиметровый слой щебня, который послужит в качестве основания для дренажной трубы. Теперь можно приступать к непосредственному монтажу трубы в траншее.

Шаг 4. Если у вас нет возможности привлечь к работе подъемный кран, то опускайте трубу по пологому скату. Не скидывайте, а именно ОПУСКАЙТЕ. Бетон – материал хрупкий, а от удара он может повредиться.

В конце засыпьте трубу еще одним слоем щебня (хорошенько уплотнив), поверх которого будет укладываться асфальтовое покрытие. Все, работа практически закончена.

Видео – Укладка трубы в канаву

Как правильно уложить дренажную трубу в канаву

технология укладки и обустройства дренажа

Дренажные трубы для отвода грунтовых вод: полная классификация изделий

В этой статье рассматриваются дренажные трубы для отвода грунтовых вод: представлена полная классификация изделий для дренажа, их преимущества, характеристики и основные параметры. Благодаря этой информации вы научитесь подбирать подходящие типы труб для определенных видов отводящих систем в соответствии с их требованиями, особенностями грунта и пр.

Гофрированные стенки труб обладают высокой сопротивляемостью к возникновению любых деформационных изменений под воздействием нагрузок

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

Обратите внимание! Большой объем талых и ливневых вод способен спровоцировать подъем уровня грунтовых вод. Появление такой ситуации крайне нежелательно, поскольку в результате возрастает разрушающее воздействие на фундаментную часть здания, а также все элементы ландшафтного дизайна, расположенные на участке

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

• повышенная влажность грунта,
• формирование плесени,
• затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов,
• формирование мерзлоты,
• появление луж на мощеных покрытиях,
• образование наледи на пешеходных дорожках,
• загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

• асбестоцементными,
• керамическими,
• пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

1. Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
2. Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
3. Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
4. Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Обратите внимание! В таблице указана средняя цена труб дренажных 200 мм из различных материалов. Существуют и другие варианты диаметра, однако, в изделиях из керамики, асбестоцемента и пластика стандартные размерные параметры не совпадают

Поэтому для сравнения взят диаметр дренажной трубы 200 мм, который присутствует в ассортименте всех указанных изделий.

Как проложить водосток на заднем дворе | Home Guides

Крис Дезиель Обновлено 19 октября 2019 г.

Французский водосток — наиболее распространенное решение многих проблем с канализацией на заднем дворе, но иногда все, что вам нужно, — это дренажная канава. Это особенно верно, если вам нужно только отвести поверхностный сток, который может возникнуть во время сильного дождя. Покройте дренажную канаву галькой, и вы получите дренаж из гальки, который выглядит намного лучше, чем открытая дренажная канава.

Галечный сток не подходит для серьезных проблем с дренажем, но это хороший способ отвести сток с дорожек и предотвратить скапливание воды возле растений, деревьев или кустарников, которые в этом не нуждаются. Он не такой сложный, как французская водосточная труба, но все же имеет несколько слоев и работает так же.

Вам может понадобиться французский водосток

Избыточная вода поступает сверху, когда идет дождь, но она также может поступать снизу в местах с высоким уровнем грунтовых вод. Когда грунтовые воды выходят на поверхность и в бассейны, вам нужен французский дренаж, потому что важной частью дренажной системы этого типа является перфорированная труба, которая поглощает воду снизу и направляет ее к месту стока.

Французский слив может иметь глубину от 6 до 12 дюймов или, если необходимо, глубже. Обычно это около 6 дюймов в ширину. Он состоит из слоя дренажной породы и песка, поверх которого вы кладете 3- или 4-дюймовую перфорированную трубу. Затем вы покрываете трубу ландшафтной тканью и засыпаете ее песком и грунтом. Если вы покроете весь сток галькой, то получите сток из гальки, который также является полноценным французским стоком.

Установка французского водостока без трубы

Когда вы опускаете трубу из французского водостока, вы, по сути, получаете водосток из траншеи.Если у вас плохо дренированная почва, и если у вас есть старые водосточные желоба, это может быть хорошим способом их использовать. В противном случае вы можете купить листы резиновой облицовки пруда или неразлагаемого пластика и разрезать их на полоски.

Но база не всегда нужна. Если ваша почва хорошо дренируется, вы можете просто выкопать траншею и накрыть дно дренажным камнем размером от 3 до 4 дюймов 3/4 дюйма, в зависимости от глубины траншеи.

Следующий слой траншеи представляет собой полосу проницаемой ландшафтной ткани, которая полностью покрывает дренажную породу. Он фильтрует отложения, которые протекают через верхний слой гальки, а не забивают дренажную породу. Размер гальки, образующей верхний слой канавы, зависит от вас, но имейте в виду, что камни диаметром менее 1/2 дюйма могут смыться, когда поток воды станет тяжелым.

Несколько советов по рытью дренажной канавы

• Ваша дренажная канава должна иметь уклон от области под водой к подходящей точке стока, и уклон должен быть не менее 1/4 дюйма на фут или от 1 до 2 процентов. Это означает, что 40-футовая траншея должна быть на 10 дюймов глубже в конце стока.

• Аренда траншеекопателя для рытья каменистого грунта. Это может немного увеличить ваши расходы, но сэкономит вам дни тяжелого копания.

• Сделайте траншею как можно глубже.Более глубокие траншеи более устойчивы и представляют меньшую опасность обрушения во время сильного дождя. Это особенно важно при установке французского водостока без трубы.

Дренажные канавы и ландшафтный дизайн | Home Guides

Большинство дворов могут извлечь выгоду из некоторых механизмов контроля дренажа, таких как канавы и водостоки. Домовладельцы часто отводят воду от своего фундамента, чтобы предотвратить наводнение и эрозию. Однако эти полезные функции могут быть менее чем привлекательными. Тщательный ландшафтный дизайн может скрыть или минимизировать визуальное воздействие любого типа дренажной канавы.

Dry Streams

Построение сухого русла может добавить красоты вашему домашнему ландшафту и одновременно обеспечить выход излишков воды.В земле вырезается длинная канава или траншея с уклоном для обеспечения движения воды, а затем обнаженная земля засыпается крупными и мелкими камнями. Журнал Fine Gardern Magazine объясняет, что камни должны быть достаточно тяжелыми, чтобы оставаться на месте, когда вода хлынет через канаву. Посадка влаголюбивых почвопокровных растений по краям ручья обеспечит более мягкий переход между камнем и лужайкой.

Французские водостоки

Французские водостоки обычно используются для отвода воды из дома, где водосточные желоба сбрасывают сотни галлонов дождевой воды.В большинстве случаев перфорированная труба закапывается в траншею, заполненную гравием, чтобы обеспечить надлежащий дренаж. Журнал «Grounds Maintenance Magazine» рекомендует укладывать дерн или рассыпать семена травы над сливом после того, как он будет покрыт слоем песка. На этом участке можно высаживать мелкокорневые почвопокровные растения, но растения с более глубокой корневой системой могут забивать отверстия в трубе и препятствовать нормальному дренажу.

Swales

Swales помогают направлять воду на грядки, а не просто сливать с определенных ландшафтов. Большинство канав представляет собой неглубокую впадину, которая проходит от высокой точки до нижней части двора. Насыпание почвы с обеих сторон может обеспечить еще большую пропускную способность. Большинство влаголюбивых растений могут расти вдоль канавы, не мешая потоку воды. В реестре долины Напа говорится, что если вы выкопаете канаву, огибающую ваш сад, это поможет дождевой воде медленно впитаться и равномерно распределиться по всей территории. Это предотвращает эрозию и снижает потребность в ручном поливе.

Овощные канавы

Один из типов дренажных канав, обычно используемых в сельском хозяйстве, основан на фильтрации растений, которые также могут быть полезны в домашних условиях, где используются пестициды или регулярное удобрение. Канавка с растительностью засажена коренными травами, осокой и камышом. Все эти растения способны выдерживать периоды засухи и сильной влажности, что делает их идеальными для использования в дренажных зонах. Растительность замедляет эрозию и движение наносов. Их корневая система также помогает удерживать удобрения и другие химические вещества в дренажных водах, поддерживая здоровье местных водоемов.

Как установить перфорированную дренажную трубу

Наконечник

Поместите экран над каждым концом трубы, чтобы предотвратить попадание почвы и животных в трубу.

Предупреждение

Позвоните по номеру 811 (национальная горячая линия «Позвоните, прежде чем копать»), чтобы пометить все подземные коммуникации на вашем участке, прежде чем вы начнете копать. Услуга бесплатная, но может занять несколько дней, поэтому позвоните заранее до даты начала.

Свяжитесь с местной строительной администрацией, чтобы узнать о требованиях к дренажным отверстиям.Некоторые муниципалитеты ограничивают или запрещают слив в ливневую канализацию, желоба и другие общественные системы.

Правильно установленная дренажная труба помогает избавиться от стоячей воды.

При правильной установке перфорированная дренажная труба является эффективным решением проблем со стоячей водой или чрезмерным количеством грунтовых вод возле фундамента здания. Дренажные трубы обычно используются для отвода дождевой воды из водосточных желобов подальше от дома или для слива влажных участков в низких местах двора.Перфорированную трубу можно также использовать около основания фундамента дома в качестве дренажной плитки; в этом случае дренажная труба обычно подсоединяется к отстойнику. Правильный уклон перфорированной дренажной трубы важен для оптимального дренажа.

Как прочистить канализационную дренажную трубу | Home Guides

Дренажные трубы, реализованные в ландшафте, при правильном функционировании эффективно отводят лишнюю воду от конструкций, цветочных клумб, деревьев или кустарников и других уязвимых участков ландшафта к соответствующему выпускному отверстию, например, в канаву, цистерну или канаву . Со временем ил или мусор могут проникнуть в трубу и засорить ее либо в результате регулярного износа, либо из-за плохой конструкции, что может привести к образованию луж в ландшафте, попаданию воды в подвал или пространство для ползания дома или чрезмерной влажности вокруг корней растений.

Осмотрите выпускное отверстие дренажной трубы и любые надземные входные отверстия, такие как водосточные трубы, которые подключены к дренажной системе, на наличие видимых, легко удаляемых загрязнений.

Отправьте змею сантехника во входное отверстие водосточной трубы, если она доступна над землей. Это может временно очистить засор и восстановить поток воды вместе с лужами, которые образуются на поверхности почвы, чтобы приблизительно определить место, где находится проблемное засорение.

Выкопайте дренажную трубу и траншею вокруг трубы.Сложите снятые материалы на брезент, сохраняя верхний слой почвы, засыпку и гравий как можно лучше для последующего использования.

Выньте сливную трубу из земли. Если возможно, отодвиньте его достаточно далеко от дренажной траншеи, чтобы сток после очистки трубы не затруднил работу с почвой в траншее.

Очистите сливную трубу, используя комбинацию сильных струй воды из шланга или мойки высокого давления, ершика для бутылок или аналогичного инструмента, который может попасть в отверстия в трубе, и змеи сантехника.

Смойте весь ил и мусор с гравия, который был удален ранее, если вы будете повторно использовать, а не заменять гравий.

При необходимости измените форму дна и боковых сторон траншеи. Как правило, траншея должна иметь размер не менее 12 дюймов в поперечнике и быть достаточно глубокой, чтобы вместить не менее 12 дюймов гравия плюс не менее 4–6 дюймов насыпи или верхнего слоя почвы. Наилучшая возможная глубина варьируется в зависимости от типа поверхностной растительности возле дренажа и характера проблемы дренажа.Дно траншеи должно иметь уклон от двух до трех процентов, чтобы способствовать эффективному дренажу к выходу.

Выстелите траншею ландшафтной тканью или фильтровальной тканью.

Поместите очищенную дренажную трубу в центр выровненной траншеи измененной формы. Убедитесь, что он немного наклонен, и внесите необходимые исправления. Расположите сливную трубу так, чтобы отверстия располагались горизонтально.

Засыпьте пространство вокруг сливной трубы и над ней не менее 12 дюймов грубым чистым гравием.

Покройте гравий фильтровальной тканью или ландшафтной тканью. Полное закрытие дренажной трубы и чистого гравия фильтровальной тканью помогает предотвратить попадание ила в дренажную трубу.

Засыпьте оставшуюся часть траншеи гравием, насыпью или верхним слоем почвы по желанию. При желании восстановите растительность в траншее, посадив растения с неглубокой неинвазивной корневой системой.

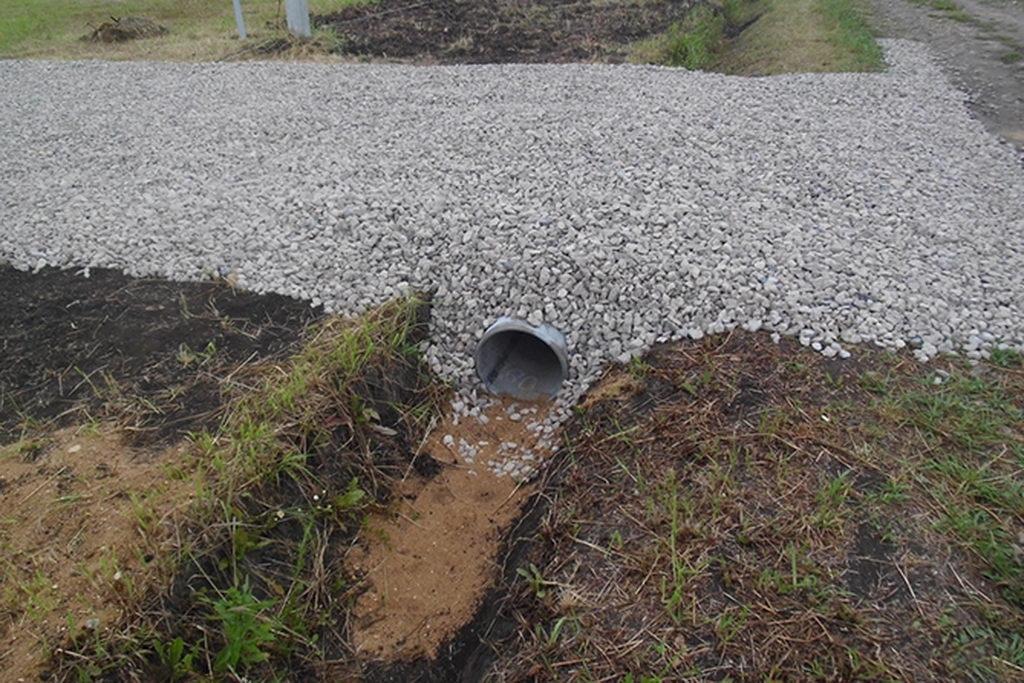

Как уложить трубу в канаву и сделать переезд

Часто требуется сделать переезд через канаву, для этого требуется проложить в канаве трубу (сделать дренаж) и выполнить определённые операции по отсыпке и устройству дорожного покрытия, о которых и пойдёт речь в этой статье. Часто сделать заезд через канаву на участок на даче своими руками можно без использования труб, об этом мы тоже расскажем.

Содержание:
1. Какую трубу использовать для устройства переезда через канаву.
1.1 Использование пластиковых труб для устройства переезда через канаву.

Какую трубу использовать для устройства переезда через канаву

Для начала определимся какую трубу использовать для свободного тока воды в канаве нашего переезда. Основных материалов три:

• пластик,
• металл,
• железобетон.

Рассмотрим каждый подробнее и несколько других вариантов для дачи или загородного дома, например устройство переезда через канаву без трубы с использованием железобетонных плит или с использованием асбоцементных труб, которые не часто используют, но они по какой-то причине у вас просто хранятся.

Важно перед покупкой трубы узнать её характеристики, а именно какую нагрузку она может воспринимать, проконсультировавшись с продавцом.

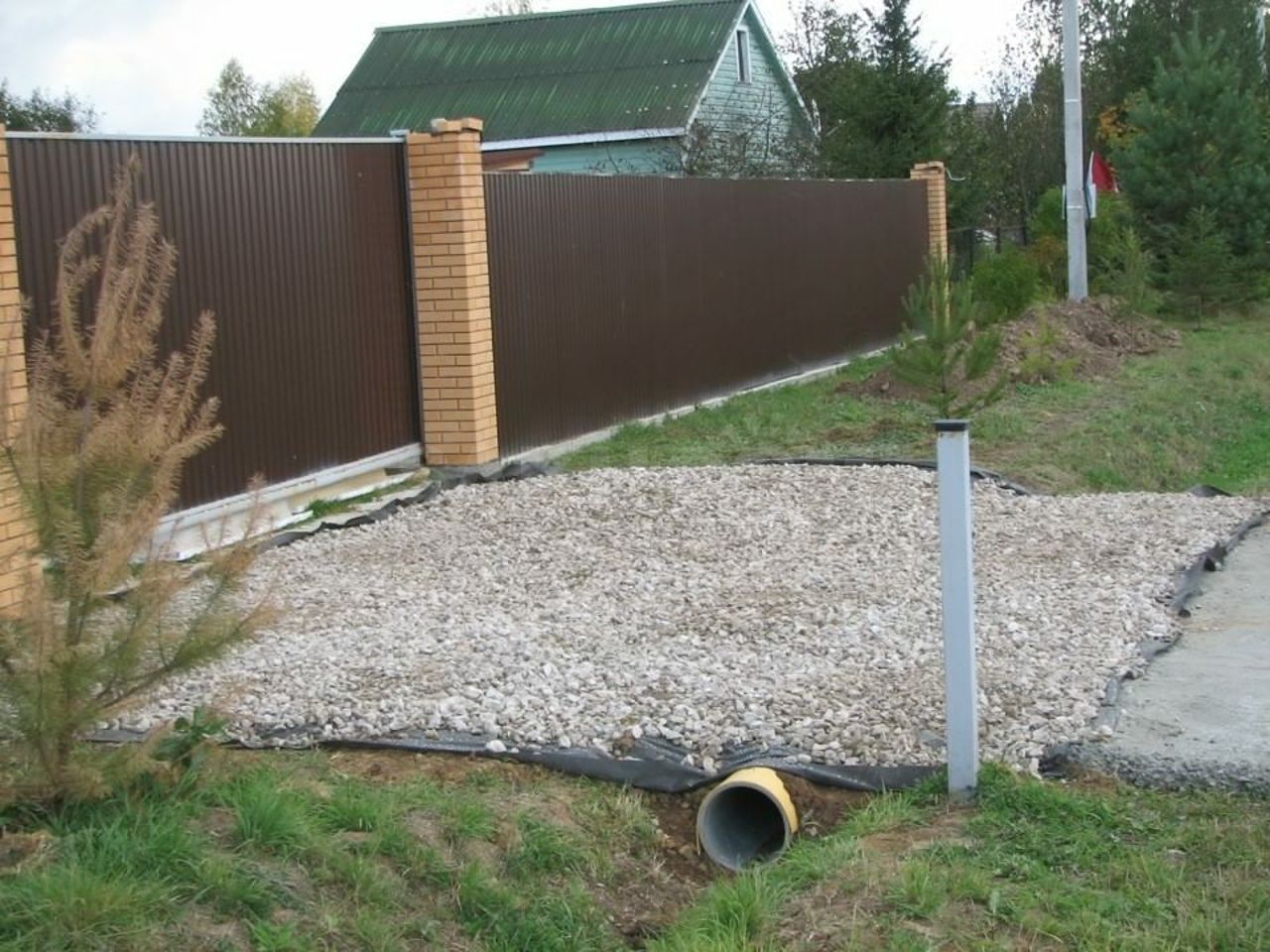

Вариант устройства переезда через канаву с трубой и отсыпкой щебнем

Использование пластиковых труб для устройства переезда через канаву

Основное преимущество перед другими видами труб — простота монтажа и лёгкий вес. Не требуется специальной техники для монтажа, поскольку трубы достаточно лёгкие, чтобы уложить их своими руками.

Современные пластиковые трубы достаточно прочны, чтобы выдерживать вес проезжающих автомобилей, стойкие к перепадам температур от -60 до +95 градусов. Материал не подвержен коррозии и такие трубы стоят не дорого.

Единственный минус — глубина заложения. Такую трубу следует закладывать хотя бы на 30-40 см, кататься по ней непосредственно автотранспортом не получится.

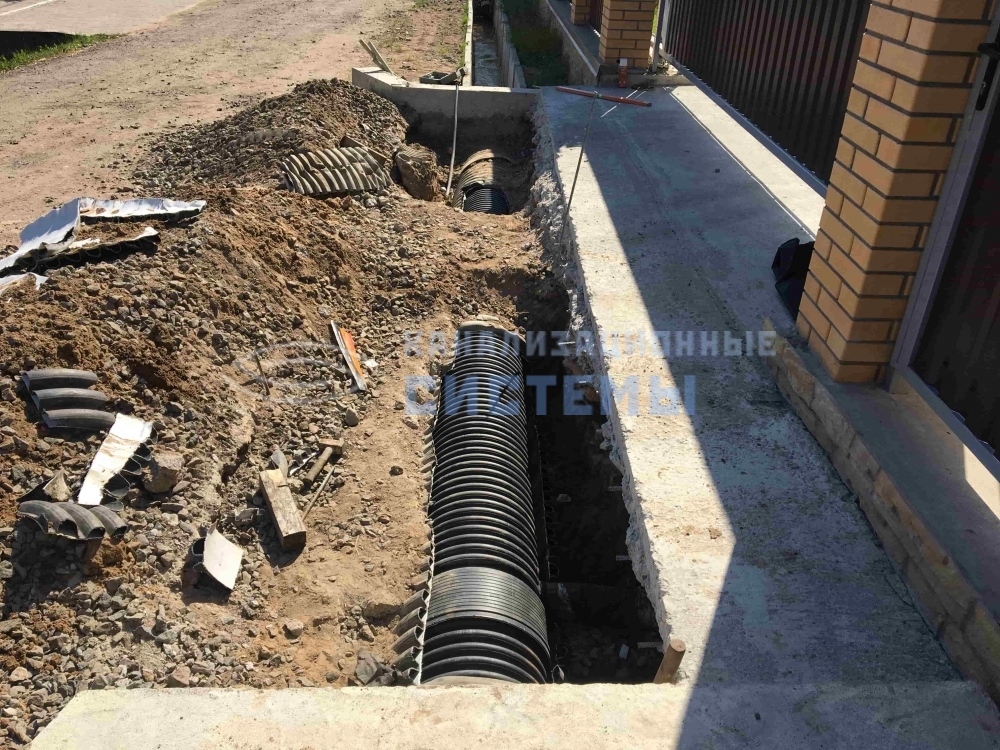

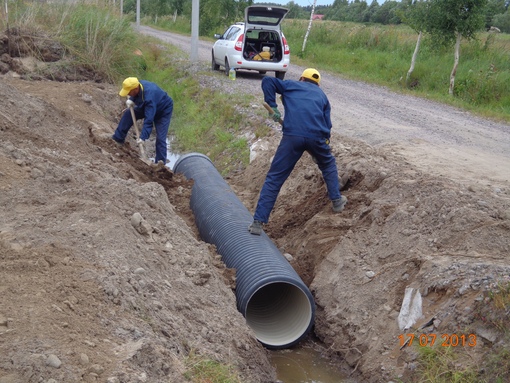

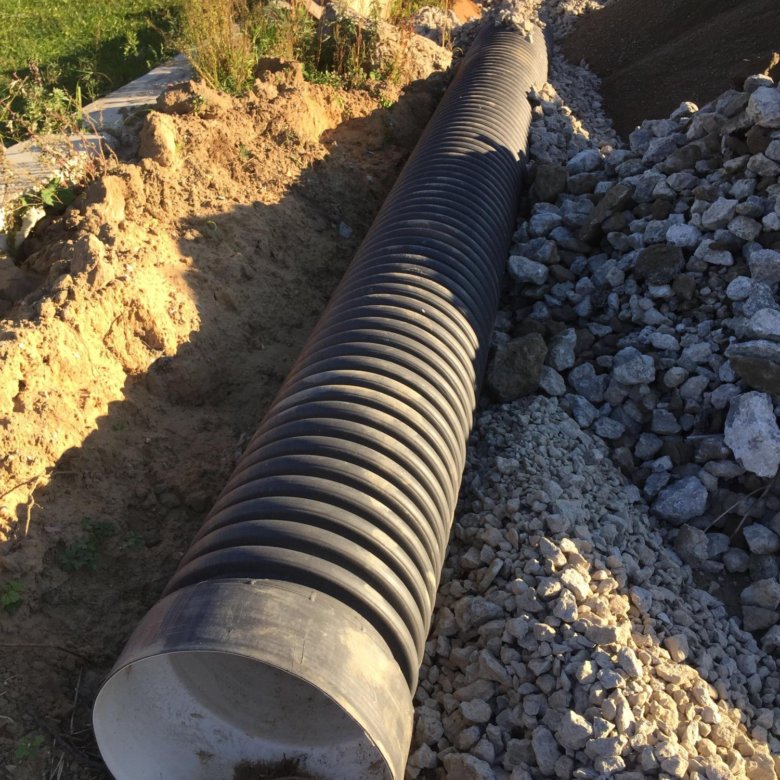

Гофрированные пластиковые трубы для устройства переезда через канаву

Железобетонные трубы

Такую трубу можно использовать для переезда и не заглублять, но это опять же не желательно. Любую трубу желательно заглубить, но если другого выхода нет, и глубина канавы не велика и труба будет немного выпирать из поверхности, то железобетон — идеальный вариант.

Укладывать такие трубы можно только с использованием спецтехники. Своими руками уложить такую трубу в канаву не получится, из-за её большого веса. Железобетон в особом представлении не нуждается, но всё же. Железобетон — материал состоящий из бетона и стали. Это стальная арматура, покрытая слоем бетона, или, по другому — это бетон, в который заложена стальная арматура, придавая бетону прочность на изгиб. Наверное, всем понятна его прочность и долгий срок службы. Железобетонную трубу можно купить и б/у.

Железобетонная труба для устройства переезда через канаву

Металлические трубы

Металлические трубы для создания дренажа и переезда через канаву не так популярны как предыдущие, поскольку подвержены коррозии и срок службы таких труб может составлять 30-40 лет, в отличие от практически вечного пластика и железобетона.

По большей части решить проблему коррозии металлических труб можно их окраской антикоррозийными составами и подбором более толстых труб, что, довольно удорожит конструкцию переезда. Покрасить трубы или обработать спец. антикоррозийными составами нужно обязательно, если хотите продлить срок их службы на 10-15 лет.

Металлические трубы можно установить своими руками, для этого достаточно привлечь 1-2 соседей. Такую трубу можно купить и б/у, так же как и ж/б.

Металлические трубы

Другие варианты устройства переезда

Сделать переезд через канаву можно и без трубы. Можно использовать для этого бетонные плиты. Так же можно использовать колодезные кольца, если у вас достаточно широкая и глубокая канава, похожая на большой ров.

Мост из бетонных плит через канаву без трубы

Бетонные плиты укладываются по краям канавы с обязательным напуском на края канавы не менее полуметра. Основание под плитой следует тщательно подготовить и утрамбовать, что бы плита не осела. Стыки заделываются цементно-песчаным раствором марки не ниже м300. По краям переезда (а это уже, скорее, небольшой мост), где плиты укладываются на основание, убирается верхний, плодородный слой почвы, трамбуется песком и щебнем.

Важно не ошибиться при выборе бетонных плит и не сделать мост хрупким. При выборе проконсультируйтесь с продавцами и рассчитайте предполагаемую нагрузку на ваш мост.

Переезд (мост) из бетонных плит через канаву

Устройство переезда через канаву своими руками

Мы разобрались с видами труб, теперь посмотрим, как сделать переезд. В самом простом виде и на небольшую глубину переезд выполняется при помощи установки трубы в канаву максимально в заподлицо с дорогой (ну, то есть, желательно, не выше, ниже можно). Для этого подбирается необходимый диметр. Для этого подходят железобетонные и металлические трубы. После установки выполняется подсыпка щебнем, песком, кирпичным или бетонным боем и послойная трамбовка. Так закрывается оставшееся пространство между трубой и дорогой.

Лучше всего, когда труба заглублена на некоторое расстояние, но такое не всегда возможно, особенно если канава у вас не глубокая. Часто лучше подобрать трубу меньшим диаметром и всё же сделать поверх неё подсыпку. Главное, чтобы в самый пик стоков, труба заполнялась водой не больше чем на половину.

Труба в период стоков не должна заполняться больше чем на половину

Следует учесть, что труба и подсыпка со временем и под воздействием автотранспорта осядут, если уложены на поверхностные слои грунта и необходима будет дополнительная подсыпка. Проще предотвратить это и заранее выбрать плодородный слой почвы и устроить подушку из песка и/или щебня или даже боя бетона или кирпича (боя или целого). Рассмотрим более сложные варианты устройства переезда через канаву.

Устройство основания и подсыпка под трубу

На дно нашей канавы нужно сделать либо подсыпку из щебня, но щебень — это не лучший вариант. Гораздо лучше будет работать кирпич или какие-либо бетонные плиты. Чем шире плиты — тем лучше. Если труба будет осаживаться — её можно подсыпать сверху щебнем для выравнивания с дорогой. Лучше всё же сделать как полагается, хорошую подсыпку (основание) с трамбовкой и не дожидаться когда труба осядет.

Вариант с щебнем и песком имеет место в случае удаления верхнего слоя плодородной почвы и укладкой в эту яму щебня. Такая яма должна быть, порядка 20-30 см глубиной, не меньше. На дно ямы хорошо проложить уже упомянутые плиты или кирпич, а сверху засыпать щебнем, тогда усадка будет минимальной.

Вариант устройства переезда через канаву

Металлическая труба со швеллерами

Вариант устройства переезда через канаву — металлическая труба с приваренными к ней швеллерами. Труба укладывается швеллерами вниз, швеллеры выходят за трубу по диаметру на 15-20 см. Тем самым швеллеры распределяют нагрузку на основание и труба будет меньше просаживаться.

Металлическая труба с наваренными снизу швеллерами

Брёвна (доски) на трубе или деревянный настил

Устроив основание и уложив трубу, на неё можно уложить брёвна, толщиной как минимум 10-15 см, скрепив их металлическими скобами по краям. Такой вариант довольно прочен, но не очень долговечен (лет 10-15). Брёвна потом можно будет сменить, или вместо них уложить подсыпку из щебня или чего-то ещё, например боя бетона (к примеру первым слоем бой, сверху красивый щебень, пополам, для экономии). Так же можно уложить дощатое покрытие поверх насыпи.

Можно сделать такой переезд без трубы используя толстые брёвна поперёк канавы. Такой переезд будет скорее временной мерой, но имеет свои плюсы в дешевизне, при наличии леса, он практически бесплатен.

Переезд через канаву из брёвен — самый экономичный переезд

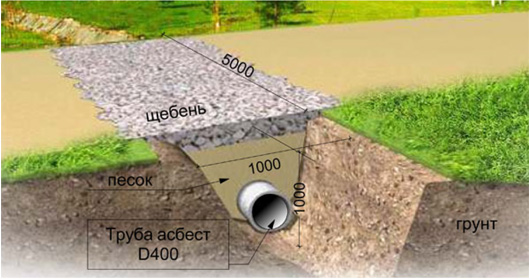

Асбестоцементные трубы для переезда через канаву

Для устройства переезда через канаву можно использовать и асбестоцементные трубы, но глубина заложения должна быть хорошей, см 30-40 — как минимум. Такую трубу следует хорошо утрамбовать сверху послойно, щебнем, глиной и песком, кирпичным или бетонным боем. Песок следует проливать водой и трамбовать. Можно уложить несколько труб параллельно друг другу, так вы увеличите пропускную способность канала. Часто асбестоцементные трубы небольшого диаметра валяются на даче без дела.

Асбестоцементные трубы так же можно использовать для переезда через канаву

Переезд через канаву из покрышек

Дренажную систему в канаве можно сделать из покрышек. Такой способ является хорошей утилизацией старых покрышек и прост в устройстве, но имеет множество недостатков:

• В покрышках часто застаивается вода часто идёт через канаву. Скапливается, «цветёт», протухает, разводятся комары и прочая живность.
• Переезд из покрышек создаётся не для большегрузной техники, еле машина проходит, покрышки проседают.
• Большой внешний радиус покрышек — придётся раскапывать более глубокую канаву.

Как временная мера — вполне, но как капительное сооружение нужно понимать минусы.

Переезд через канаву из покрышек — не самая лучшая идея

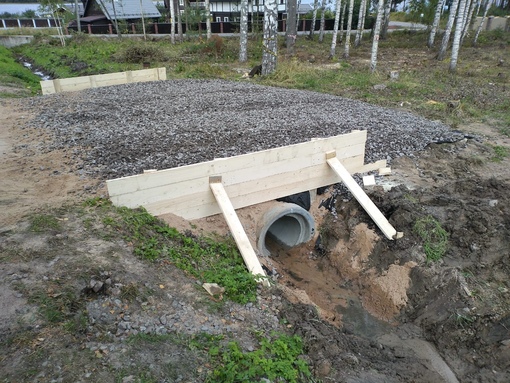

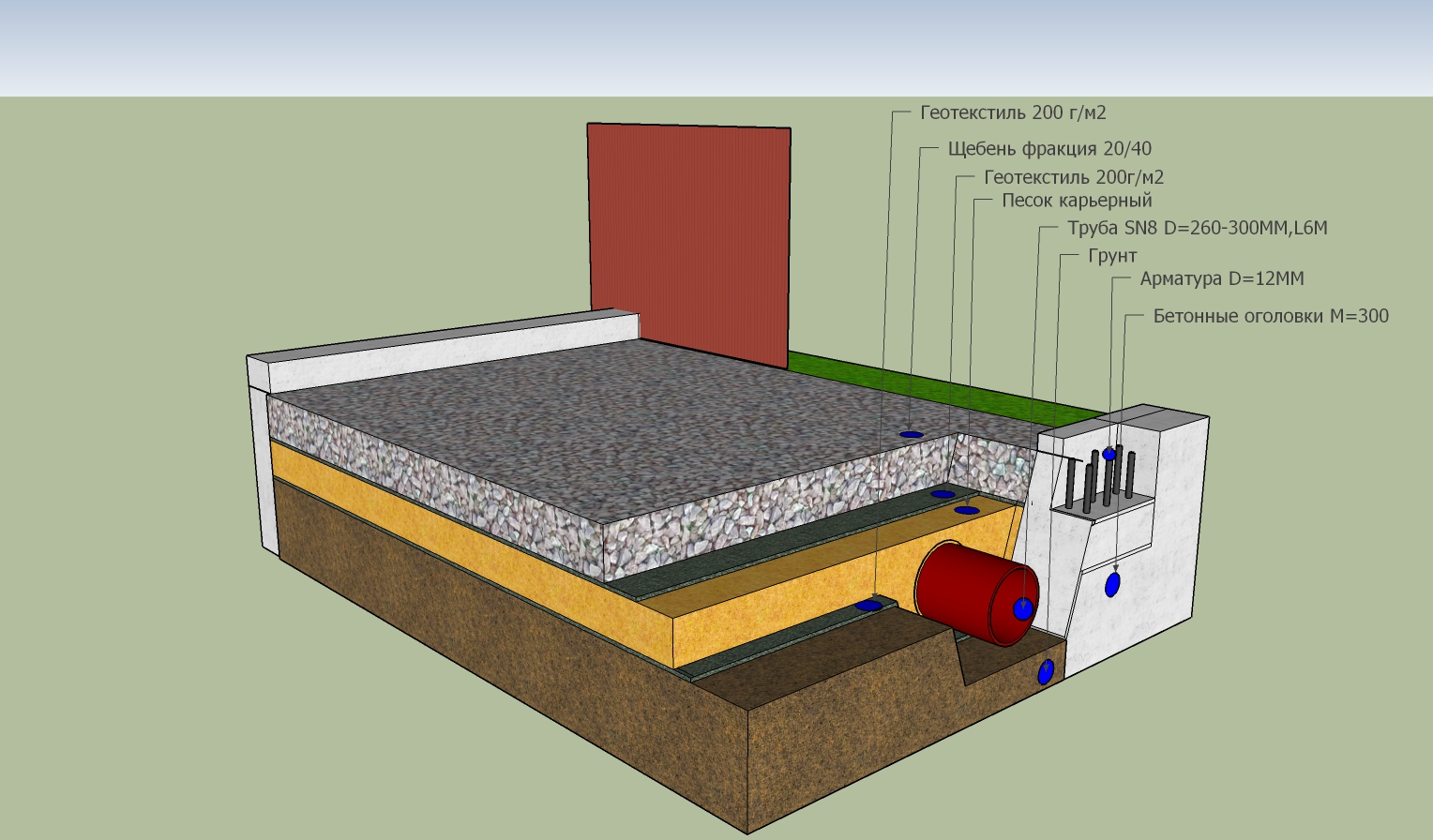

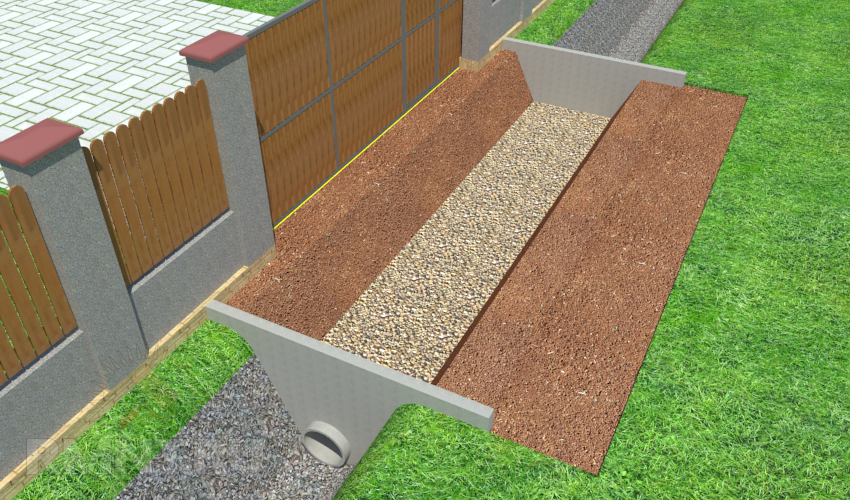

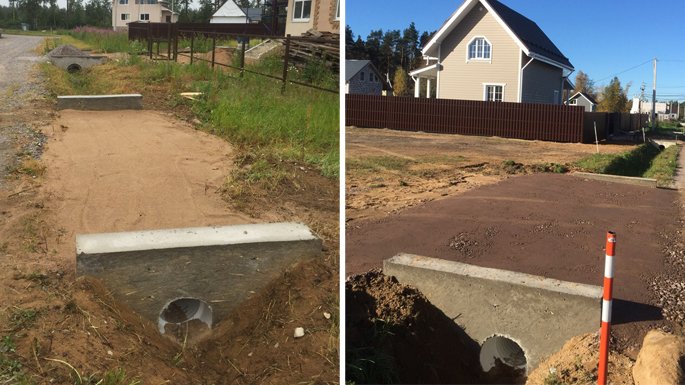

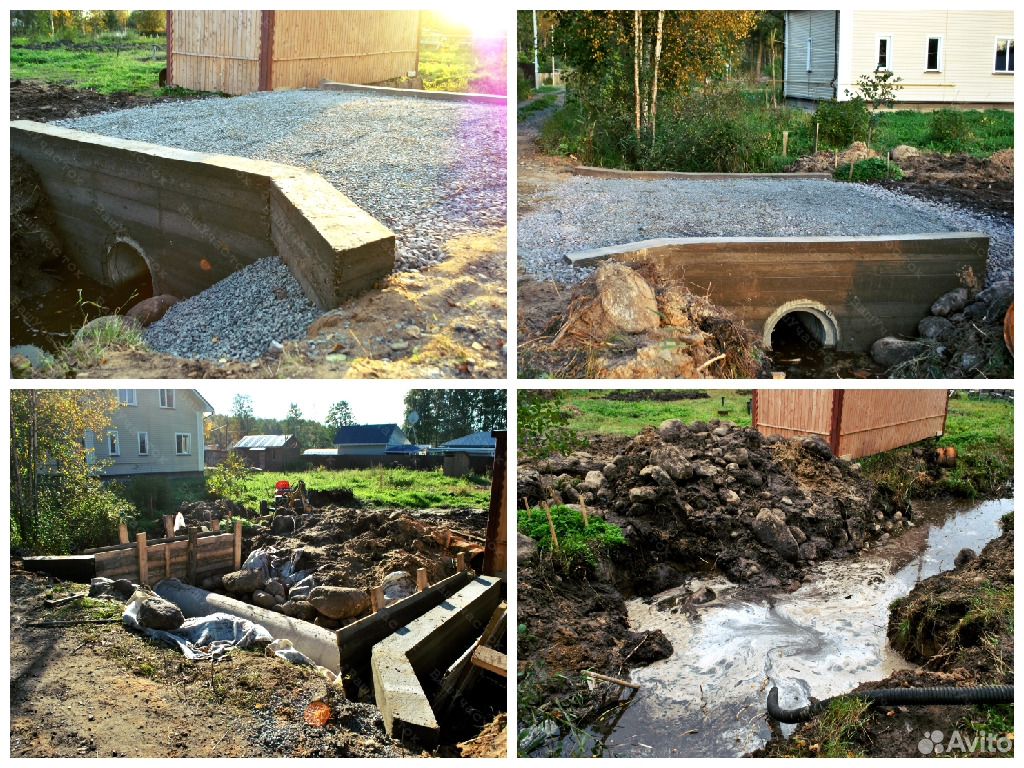

Устройство переезда через канаву с подпорными стенками

Для устройство бетонных бортов по краям переезда сначала устраивают основание под бетонирование, делая подсыпку из песка и щебня с послойным трамбованием. В целом это мероприятие сочетается с устройством подсыпки под трубу. Далее устраивается → опалубка (что такое и как сделать опалубку подробно расписано по ссылке) с необходимыми размерами и высотой.

Опалубка должна быть прочной, прочно закреплена. Далее в неё заливается → бетон (о приготовлении бетона своими руками рассказано по ссылке), сохнет бетон около недели, после можно снимать опалубку и производить дальнейшие работы (можно снять опалубку и через 3-4 дня, если вы спешите).

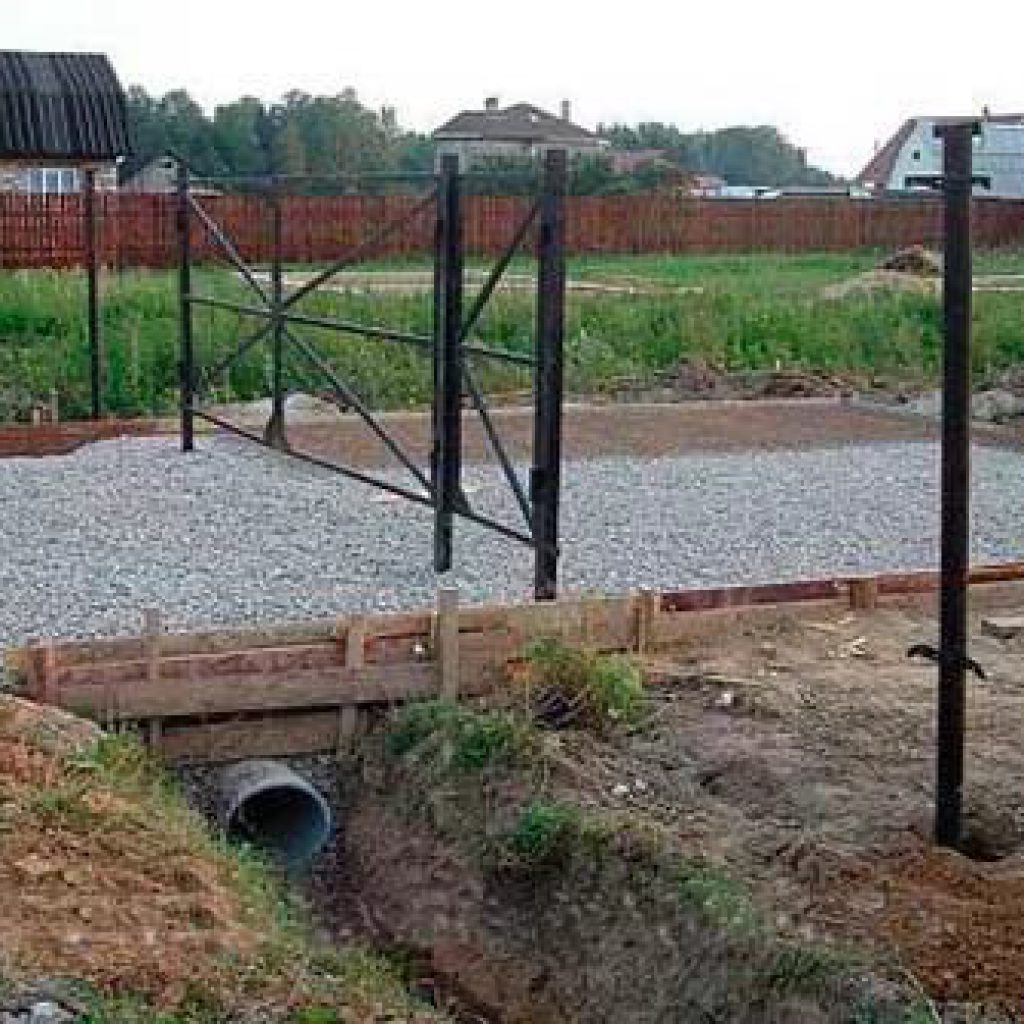

Устройство опалубки подпорных стенок переезда через канаву

Устройство подсыпки над трубой

Для устройства самого переезда над трубой, собственно, дороги можно использовать самые различные материалы. Начиная от глины, заканчивая щебнем. Это может быть кирпичный бой или бой бетона, песок. Главное при устройстве такого переезда — это хорошо всё утрамбовать и укатать послойно.

Можно использовать множество материалов в купе. Например сначала уплотнить стыки трубы и канавы глиной, потом просыпать песок, утрамбовать с проливкой, засыпать бой бетона или кирпича, или щебня, утрамбовать и поверх → сделать дорогу, хоть грунтовую, хоть бетонную или асфальт уложить (как сделать дорогу рассказано по ссылке). Только нужно выждать пока всё осядет (год), так вы избежите того, что ваша будущая дорога треснет и осядет вместе с основанием. Можно и не ждать, когда действительно уверены, когда проконсультировались с проектировщиками, выполнили расчёты и уверены, что всё сделали правильно, сделали хорошее основание, которое не просядет.

Вот и всё, надеюсь это информация вам помогла и вы поделитесь ею со своими друзьями, которые тоже хотят сделать переезд через канаву!

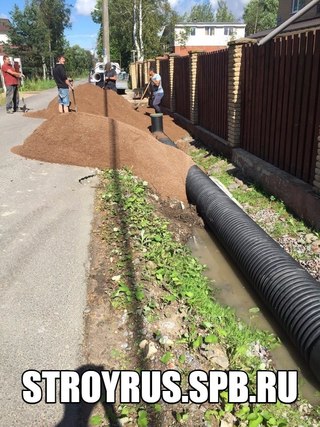

Труба Прагма в канаву

Большинство земельных участков в садоводствах и дачных поселках отделены от дорог дренажными канавами. Дренажные канавы — это линейные выемки грунта вдоль дорог или отдельных земельных участков стандартной глубиной от 60 до 100 см и более. Основная задача дренажных канав — производить осушение дорог или участков. Для владельцев участка встает вопрос: как организовать заезд на участок через дренажную канаву при сохранении ее дренажных функций. Существует несколько вариантов решения заезда на участок. Можно строить мостик через канаву. Такой мостик может быть очень прочным и красивым, но стоимость его изготовления также будет немалой. Можно положить на канаву железобетонные плиты, чтобы устроит заезд. Однако для укладки железобетонных плит понадобится строительная техника, а склоны дренажной канавы под плитами могут осыпаться. Пожалуй, лучшим вариантом является укладка трубы большого диаметра в канаву и засыпка ее сверху слоем песка и щебня. В этом случае заезд будет единым целым с дорогой и участком, а канава под заездом не будет осыпаться. Если раньше для устройства заезда на участок использовали в основном бетонные и асбоцементные трубы, то в настоящее время рационально использовать полимерные гофрированные трубы больших диаметров. При сравнимой стоимости, полимерные трубы весят гораздо меньше и могут транспортироваться на легких грузовиках или на багажниках обычных легковых автомобилей. Пластиковые трубы легко режутся и очень хорошо противостоят внешним нагрузками. Например, гофрированные полипропиленовые трубы Прагма от компании Астра имеют класс кольцевой жесткости (SN — Nominal Stiffness), позволяющий применять их в местах с транспортной нагрузкой:

Пластиковые трубы могут использоваться для ремонта лопнувших или треснувших бетонных или асбоцементных труб в дренажных канавах.

Пластиковые трубы, применяемые в дренажных канавах, очень легкие: один человек легко управляется с большим отрезком трубы. Это качество важно для самостройщиков: работы по укладке пластиковых труб в канавы могут выполняться одним человеком без помощников.

Полимерные гофрированные трубы можно доставить на участок на обычном легковом автомобиле — сэкономив деньги на транспортных расходах. Схема правильной укладки пластиковых труб в канавы (траншеи):

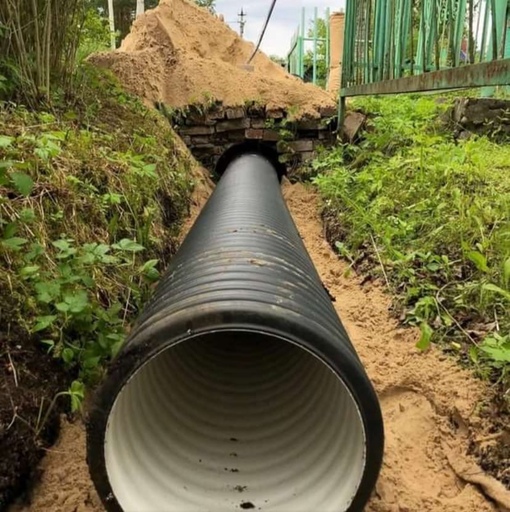

Как правильно уложить пластиковую гофрированную трубу в канаву: Для максимальной защиты от транспортных нагрузок труба должна быть заглублена на 70-100 см от поверхности земли до верха трубы (п. 4.8 СНиП 2.04.03-85, п. 1.11 СН 478-80). По отечественным нормам при необходимости и наличия защиты (распределения нагрузок от колес транспорта) труба может быть заложена на глубину 50 см от поверхности. Согласно британским строительным нормам при заложении полимерных труб на глубины менее 90 см (для проезжей части) и менее 60 см для залегания вне дорог для труб класса кольцевой жесткости SN4 (пункт 2.44 The Building regulations: Drainage and waste disposal, 2010) они должны быть защищены от воздействия транспортной нагрузки поверхностной (плита А на схеме укладки трубы в канаву) или заглубленной железобетонной плитой (плита Б) с обязательной прокладкой над трубой сминаемого материала (ЭППС, пенопласт) толщиной минимум 7,5 см. Устройство траншеи (канавы) для укладки пластиковой трубы нормируется в СП 40-102-2000: 7.7.2 Ширина траншеи по дну должна быть не менее чем на 40 см больше наружного диаметра трубопровода. При плотных и твердых грунтах на дне траншеи перед укладкой труб следует предусматривать постель из песка толщиной не менее 10 см. 7.7.4 При засыпке трубопроводов над верхом трубы обязательно устройство защитного слоя из песчаного или мягкого местного грунта толщиной не менее 30 см, не содержащего твердых включений (щебня, камней, кирпичей и т. д.). Подбивка грунтом трубопровода производится ручным немеханизированным инструментом. Уплотнение грунта в пазухах между стенкой траншеи и трубой, а также всего защитного слоя следует проводить ручной механической трамбовкой до достижения коэффициента уплотнения, установленного проектом. Уплотнение первого защитного слоя толщиной 10 см непосредственно над трубопроводом производят ручным инструментом.

Для предупреждения заливания трубы, ее торцы можно защитить геотекстилем высокой проницаемости.

После укладки трубы в канаву, поверх устраивается заезд на участок.

Продажа пластиковых труб Прагма в канаву на заезд на участок и пластиковых дренажных колодцев: Компания Астра Инженерные системы: www.astraes.ru Телефон: +7 (812) 502-06-61 e-mail: info@astraes. ru

Да, мы и сами покупали трубы в Астре, чтобы оборудовать пластиковый колодец на участке.

Как проложить дренажную трубу правильно на участок вокруг дачи, дома, канаву

Далеко не всегда дача располагается на ровном возвышенном участке, где не скапливается вода и не образуются мини-болотца. За исключением такого идеального случая, все остальные дачи нуждаются в дренаже, чтобы отвести грунтовые, ливневые, талые воды и так далее. Так что, как правильно положить дренажную трубу – вопрос отнюдь не праздный.

Открытый дренаж

Перед тем проложить систему, необходимо начертить схему своего надела и указать на нем все низменные места, расположение дома и других пристроек, а также дорог, если они есть. При этом нужно учитывать уклон, чтобы определиться, куда именно будет двигаться вода.

Как проложить дренажную трубу на даче, в этом случае будет означать, как вырыть канавы. Открытый дренаж незатейлив, но для небольших наделов земли вполне годится. Для этого вокруг дачи выкапывают канавы глубиной до 70 см и шириной до 50 см. Поперечные склону траншеи перехватывают стекающую сверху воду и отапливают ее в продольные водостоки. Это хороший вариант для удаления лишней талой или дождевой воды.

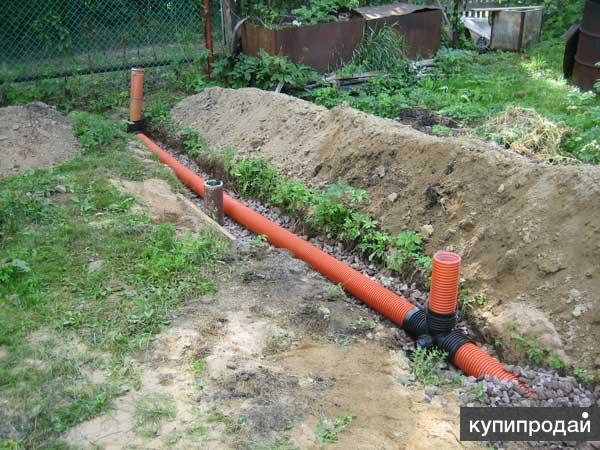

Закрытый дренаж

Проложить закрытый дренаж сложнее, но зато он не мешает передвижению по наделу. Нужно лишь следить, чтобы траншея с дренажной трубой не пересекала дорогу.

Правильно проложить дренажные трубы на участке нужно не вокруг дома или надела, а елочкой. Вода собирается сначала в боковые водостоки, затем в главный – ствол «елочки», и выводится за пределы надела. Если нет достаточного уклона, то устраивается дренажный колодец, чтобы воду было куда сливать.

• Траншеи выкапывают глубиной от 70 до 150 см и шириной от 25 до 40 см. Вырывают с уклоном с тем, чтобы вода естественным образом стремилась в главный водосток.
• На дно траншеи укладывают слой песка и щебня толщиной в 10–15 см.
• На песок размещают трубы, обмотанные геотекстиля.
• Траншею наполняют смесью щебня и песка – они образуют слой, способный пропускать воду. Сверху ее засыпается грунтом.

Как проложить дренажные трубы на участке, по видео рассматривается более подробно.

Засыпной дренаж

В этом случае вопрос, как проложить дренажные трубы на участке, ответ имеет несколько нетривиальный. Правильно будет расположить дренаж тоже «елочкой», хотя при необходимости укладывают его и вокруг дома, чтобы отвести воду от фундамента.

• Выкапывают траншеи глубиной до 80 см.
• Засыпают их хворостом, камнями, связками веток – слой достигает 25 см. На фото – укладка дренажного материала.

В качестве трубы можно уложить трехгранную конструкцию из досок. В нижней части такой трубы высверливают 2 ряда отверстия в 20 мм величиной и с дистанцией в 25–30 см.

• Сверху траншея засыпается землей.
• Вода выводится в дренажный колодец или под склон.

Такой вариант неплохо справляется с грунтовыми и талыми водами.

Как построить французский дренаж

Определить область для повторной маршрутизации и дренажа

Найдите подходящую область двора для перенаправления избыточной воды. Выберите место, где поток воды не повлияет на соседние дома. Определите маршрут с небольшим уклоном, по крайней мере, в 1 метре от стен или ограждений, без каких-либо препятствий, таких как столбы, деревья или кустарники. Совет: Дренажи с уклоном 6 дюймов на каждые 50 футов обеспечивают наилучший результат. Используйте краску-спрей для разметки дренажных путей.

Создайте траншею и добавьте гравий

Ориентируясь на следы аэрозольной краски, используйте лопату, чтобы вырыть траншею шириной 6 дюймов и глубиной не больше, чем глубина ближайшего фундамента (Изображение 1). Совет: Надлежащие траншеи проходят параллельно зданиям и горизонтально поперек склонов.После того, как траншея вырыта, добавьте 3-дюймовый слой гравия вдоль дна (Изображение 2).

Копание дренажной канавы

С помощью лопаты выкопайте траншею шириной шесть дюймов, чтобы сделать дренажную канаву.

Добавьте слой гравия в траншею

После рытья траншеи уложите водосточную трубу поверх тканевой обшивки, добавьте слой гравия и полностью засыпьте трубу.Оставьте примерно 5 дюймов между верхней частью гравия и поверхностью земли.

Добавить тканевую подкладку

Используйте ландшафтную ткань, чтобы выровнять всю траншею поверх слоя гравия, оставив примерно 10 дюймов лишней ткани с каждой стороны траншеи.

Вставка дренажной трубы

Поместите дренажную трубу поверх тканевой подкладки, затем добавьте гравий, полностью покрывая трубу. Оставьте примерно 5 дюймов между верхней частью гравия и поверхностью земли.

Дренажная труба с тканевым покрытием

Уложить дренажную трубу в тканевой подкладке в выкопанную канаву. Поместите дренажную трубу поверх тканевой подкладки, затем добавьте гравий, полностью покрывая трубу. Оставьте примерно 5 дюймов между верхней частью гравия и поверхностью земли.

Заглубить дренажную трубу в гравий

На следующем этапе создания французского водостока поместите водосточную трубу поверх тканевой подкладки. Добавляйте гравий, пока труба не будет полностью покрыта. От верхней части гравия до земли должно быть 5 дюймов.

Французская дренажная система

У вас во дворе проблемы со стоячей водой? Французский слив может быть тем, что вам нужно для решения ваших проблем с водой. При заглублении дренажной трубы французской дренажной системы в гравий расстояние от верхней части гравия до поверхности земли должно быть около пяти дюймов.

Подкладка излишков ткани

Сложите лишнюю ткань поверх гравия, создавая нахлест.Это поможет защитить облицованную дренажную трубу.

Заполнить и закрыть траншею

Используйте лопату, чтобы заполнить траншею песком, а затем почвой. Покройте песок и верхний слой почвы дерном и добавьте слой камней вокруг открытого конца дренажной трубы.

Засыпка траншеи песком

Используйте лопату, чтобы заполнить траншею песком, а затем почвой. Покройте песок и верхний слой почвы дерном и добавьте слой камней вокруг открытого конца дренажной трубы.

Добавьте слой верхнего слоя почвы в дренажную канаву

После закрепления дренажной трубы в траншее и добавления слоя песка добавьте слой верхнего слоя почвы для дополнительного веса.

шагов по установке дренажной трубы для предотвращения повреждения водой

Эта запись была опубликована 14 января 2019 г. Марком Лигоном.

Вода – полезная и необходимая часть жизни. Тем не менее, слишком много его может иметь некоторые разрушительные последствия для вашего дома, если с ним не обращаться должным образом. Повреждение водой и эрозия — это всего лишь две причины, по которым стоит рассмотреть возможность установки дренажной трубы.Этот проект представляет собой превентивный способ защитить ваш дом от любой нежелательной избыточной воды. Объединив подземные трубы с водосточной системой, можно безопасно и эффективно отводить воду из дома. Читайте дальше, чтобы узнать шаги, необходимые для установки дренажной трубы.

Шаг первый: отметьте место установки

Прежде чем приступить к работе, четко обозначьте путь для установки дренажной трубы. Вы можете использовать маркировочный спрей, чтобы обозначить область. Постарайтесь сделать путь как можно более прямым.

Шаг второй: выкопать траншею

Выкопайте глубокую траншею в том месте, где должен закончиться дренаж. Он должен быть от 8 до 10 дюймов в ширину и от 16 до 18 дюймов в глубину. Обязательно продолжайте траншею до водосточной трубы дома. Выровняйте дно траншеи, избавившись от корней и камней. Затем выкопайте большую яму в том месте, где вы планируете заканчивать трубу.

Шаг третий: прикрепите трубу

В нижней части водосточного желоба прикрепите адаптер водосточной трубы с помощью зажимов, чтобы зафиксировать его на месте.Затем поместите колено под углом 90 градусов в конец траншеи и измерьте расстояние от адаптера до середины колена. Отрежьте трубу в соответствии с размерами. Вставьте трубу в пространство между переходником водосточной трубы и коленом, используя клей или другой клей. Продолжайте присоединять трубу с помощью хомутов до тех пор, пока разводка трубы не будет завершена. Удлините лишнюю трубу в отверстие и зацементируйте ее, прежде чем равномерно заполнить отверстие гравием.

Шаг четвертый: засыпка траншеи

После того, как трубы установлены и высушены, добавьте грязь на любую часть трубы, которая не лежит ровно.Это добавит поддержку дренажной системе. Равномерно утрамбуйте его по земле и засыпьте полностью.

Из-за долговечности и доступности труб из ПВХ они часто являются предпочтительным типом труб для использования в дренажных целях. Также можно использовать множество других типов, от меди до чугуна и гофрированного полиэтилена, хотя они не так широко используются для дренажных целей, как ПВХ. Трубы должны быть соединены под землей и должным образом подключены к желобам для эффективной работы, поэтому учитывайте это при выборе типа используемой трубы.

Если у вас есть какие-либо вопросы об установке дренажной трубы или типе, который лучше всего подходит для вашей системы, не стесняйтесь обращаться к нам!

Установка дренажной трубы за 7 шагов

Установка дренажной трубы — довольно трудоемкая работа, если у вас нет подходящего оборудования. Наиболее важным аспектом любой подземной дренажной системы является то, что она должна двигаться от высокой точки к низкой точке с устойчивым уклоном. Это предотвратит образование скоплений в низких местах.Следуйте этому руководству шаг за шагом, чтобы настроить собственную систему.

Выберите маршрут

Маршрут дренажной трубы должен быть как можно более прямым. Это будет проще, если вы используете его для отвода воды из определенной области. Не забудьте учесть необходимый уклон вниз.

Выберите трубу

Для отвода воды вам может понадобиться закрытая труба в одной точке, чтобы вода входила с одного конца и выходила с другого. Закрытая дренажная труба может поставляться в виде гибких рулонов длиной в несколько ярдов со всеми фитингами, необходимыми для соединения стольких отрезков, сколько необходимо.

Если вы проводите воду вдали от общей территории, вам потребуются открытые трубы. Этот тип обычно имеет ряд отверстий по всей длине и поставляется в виде отдельных коротких секций, а не комплекта.

Копание траншеи

Дренажная труба должна быть установлена ​​в траншее. Выкопайте траншею по уже намеченному вами маршруту. Траншея должна быть шириной от 8 до 10 дюймов и глубиной около 18 дюймов. Когда вы будете готовы начать рытье траншеи, вы можете сохранить дерн, вырезав его мачете.Затем вы можете легко удалить 2-футовые длины срезанного дерна по секциям вдоль линии траншеи с помощью квадратной лопаты. Сохраните его и установите на противоположной стороне траншеи в линию, чтобы их можно было заменить в том же месте. Дно траншеи должно быть прочным и гладким и всегда должно иметь наклон вниз в том направлении, в котором должна течь вода.

Контуры земли могут сделать траншею глубже или мельче в точках по ее длине, но дно должно быть равномерно понижено.

Выровняйте траншею

Выложите траншею слоем гравия толщиной в несколько дюймов и выровняйте ее. Если вы используете открытую дренажную трубу, выровняйте траншею поверх гравия фильтровальной тканью.

Установка труб

Катушки закрытой системы можно просто развернуть в траншею. Если в начале траншеи есть дренаж, к которому необходимо подключиться, обязательно подсоедините его.

Для открытой системы трубы необходимо укладывать по дну траншеи.Отверстия должны быть обращены вниз, а ткань фильтра должна быть обернута вокруг трубы по мере ее продвижения. Фильтрующая ткань предотвратит засорение дренажной трубы слишком большим количеством мусора, попадающего в нее.

Повторная засыпка траншеи

После укладки всех труб и подтверждения устойчивого снижения уровня по всей длине системы необходимо засыпать траншею. Старайтесь не нарушать установленные вами линии и будьте особенно осторожны, чтобы не повредить ткань фильтра.

Замена дерна

Чтобы придать аккуратность и профессиональный вид, замените дерн, который вы отложили, когда начали копать траншею, положив каждую часть на свое место.

Это трудоемкий проект. Если это не проблема, на которую вы готовы, вам следует позвонить подрядчику. Вы должны использовать подрядчика, если вы чувствуете какую-либо неопределенность в отношении любого из этапов проекта. Прежде чем приступить к проекту дренажной трубы, не забудьте позвонить заранее и пометить инженерные коммуникации.Как и любой проект, требующий копания, разметка инженерных сетей поможет избежать ненужного ущерба вашему имуществу и штрафов.

Инструкция по установке французского дренажа

: Все подробности.



На этой странице мы рассмотрим, как установить французскую дренажную систему, чтобы уменьшить проблемы с дренажем на вашем газоне, во дворе или в саду. Официально французский дренаж представляет собой гравийный дренаж без трубы. Вода просто собирается и проходит через гравий или камень. заполненный канал, начинающийся с поверхности или чуть ниже нее.Но в наше время и для практических целей мы будем рассматривать французский дренаж, чтобы включить дренажную трубу в гравий.

Еще одно отличие, которое вы заметите здесь, заключается в том, что, в то время как другие гиды по дренажу рекомендуют довольно узкие траншеи для их французского Дренажи — часто шириной всего 6 дюймов — я рекомендую, чтобы ваши траншеи были шириной от 8 до 12 дюймов по следующим причинам:

• Более широкий французский слив прослужит дольше
• Способность собирать и рассеивать воду тем лучше, чем шире
• Широкую французскую канавку легче копать и планировать, особенно когда она становится глубокой

Рассмотрим подробно каждый из этих пунктов. ..

Более широкий французский водосток прослужит дольше , поскольку основной причиной выхода из строя французского водостока является заиление промежутки между гравием глиной и почвой — и более широкая система просто имеет больше гравия и занимает больше времени, чтобы закупорить. Также лучше всего, если французская дренажная траншея будет завернута в проницаемая ландшафтная ткань (типа, через которую течет вода), а трубы покрыты ткань рукава дренажа для дальнейшего замедления любого засорения корнями или частицами почвы.Копать дренажную систему — большая работа — будьте Обязательно сделайте все возможное, чтобы ваша тяжелая работа длилась как можно дольше.

Способность собирать и рассеивать воду лучше у широкого французского водостока. Это здравый смысл. Подумайте, насколько больше воды может пройти через 10-дюймовый канал по сравнению с 6-дюймовым каналом. Также помните, что мы хотим разрешить как можно больше собранной воды, чтобы впитаться в недра в более сухих частях двора, и французский водосток диаметром 12 дюймов. ширина имеет вдвое большую площадь дренажа, чем траншея шириной 6 дюймов.Существует также потенциал для небольшие сухие колодцы которые вы можете добавить на дно французской дренажной траншеи — их гораздо легче копать в более широкой траншее.

Легче выкопать и выровнять широкий французский дренаж, особенно если он глубокий, , потому что вы можете копать инструменты, руки и даже ноги в глубокую 12-дюймовую траншею, но не в 6-дюймовую. Выравнивание дна траншеи для получения надлежащего уклона также намного проще в более широком французском дренаже, особенно при копании вручную.Существует также проблема использования экскаватора на дне французской дренажной траншеи для добавления сухих колодцев, как указано в абзац выше. Для тех, кто использует траншеекопатели, многие из которых имеют мини-погрузчики. навесное оборудование для траншеекопателей и несколько траншеекопателей с ручным управлением справятся с траншейной цепью шириной 10 или 12 дюймов — спросите в пункте проката.

Так что планируйте делать работу хорошо и, следовательно, только раз в жизни. Потратьте немного больше времени, чтобы выкопать более широкую ширину и потратить немного больше на дополнительный гравий, который будет необходим.Это того стоит!

Установка французского водостока и сливной плитки

За несколько дней до того, как вы начнете копать, обратитесь в местную коммунальную компанию, чтобы все подземные коммуникации (газ, вода, канализация, электрические, телефонные и т. д.) линии на вашей территории расположены и отмечены.

Разметьте во дворе дренажную систему, которую вы спроектировали. Шаг 3. Прочтите инструкции по определению уклона дренажной системы. страницу, чтобы выяснить, насколько глубоко копать и какой наклон должны иметь различные части вашей системы.

Прежде чем начать копать, подумайте, как вы справитесь со всей оставшейся грязью. Установка французского водостока сильно отличается от обычная рытье траншеи, так что большая часть грязи не попадет обратно в землю. траншея (из-за гравия). Чаще всего лишний грунт люди загружают в тачку и вывозят на дорогу для погрузки и вывоза. удаление или переместить его в другую часть своей собственности для заполнения. Обязательно спланируйте нагромождение подпочвы, чтобы вам не пришлось пересекать открытая траншея с тачкой.Верхний слой почвы обычно складывают на стороне, противоположной подпочве, так как он будет рассыпаться обратно. вершина траншеи.

Часто лучше начинать копать с самого дальнего конца дренажной системы, обычно с канавы, улицы, сухого колодца или другого низкого или сухая область, в которую вы сливаете воду. Таким образом, вы блокируете фиксированный конец, и если проблемы возникают дальше вверх по течению в системе (например, валун или основные корни) иногда вы можете просто увеличить уклон французского дренажного трубопровода, чтобы пройти через верхнюю часть препятствия.

Так что собирайте своих друзей и хорошие инструменты для рытья траншей и приступайте к делу.

Установка дренажной трубы и гравия

Поздравляем, вы завершили сложную часть (проектирование и копание). Это было много работы, и вы не хотите делать это опять же, да? Чтобы ваш французский слив прослужил долго-долго, вам понадобятся следующие предметы:

Французские дренажи выходят из строя только тогда, когда гравий заполняется глиной или частицами почвы или когда дренажная труба заполняется почвой. или корни.Используя вышеперечисленные элементы, вы максимально продлите срок службы вашей французской водосточной системы и сделаете возможным ее легкую очистку. удалите его с помощью Roto-Rooter или канализационной змеи, если он засорится.

Вот как должны выглядеть ваши французские дренажные траншеи…

Обратите внимание, что вокруг дренажной трубы диаметром 4 дюйма всегда имеется не менее 2 дюймов гравия. Также обратите внимание на тканевый сливной рукав и на то, что ландшафтная ткань перекрывается и полностью окружает гравий.Помните, что жесткая дренажная труба всегда устанавливается отверстия на дне.

Для получения информации о том, как правильно выбрать и установить трубы и фитинги для французской дренажной системы, которые будут хорошо работать и будут прост в обслуживании, перейдите на следующую страницу:
Как установить французскую дренажную трубу и фитинги для легкая очистка Roto-Rooter в будущем

Разница между французским водостоком и траншейным водостоком

В настоящее время существует множество различных типов дренажных решений. Каждый из них лучше всего работает в определенных сценариях, что делает решения по дренажу очень важными.

Существует много эффективных способов удаления воды из собственности и направления ее в соответствующие каналы. Французский и траншейный водостоки — это два стиля, которые используются для отвода воды за пределы участка, но различия между ними часто неправильно понимаются. Оба являются первой защитой от сбора воды на месте, но один из них является поверхностным сооружением, а другой — подповерхностным сооружением. Знание разницы между французским водостоком и траншейным водостоком поможет вам понять, почему выбор универсальности желобного водостока имеет больше смысла.

Французские водостоки

Французские водостоки обычно изготавливаются из перфорированных труб и окружены гравием или песком и ландшафтной тканью, которая предотвращает миграцию дренажного материала. Кроме того, текстиль для ландшафтного дизайна предотвращает засорение или попадание почвы и корней в отверстия в трубе. Его можно легко сделать вручную, но лучше всего использовать для отвода грунтовых вод из садов и вокруг фундаментов зданий. Французские дренажи перемещают захваченную воду в указанную область и лучше всего используются в почве, которая часто пропитывается дождем и подвержена затоплению.

Одна проблема, связанная с французскими водостоками, возникает во дворах, которые наклонены к фундаменту здания. В этом случае поверхностная дренажная система более идеальна, если уклон превышает полтора дюйма. Это связано с тем, что крутой уклон может привести к просачиванию чрезмерного количества воды под ваш дом, если есть проблемы с дренажем, а подземная установка дренажа затрудняет доступ. Копание может нарушить естественный сток воды, а просачивающаяся плитка или перфорированная труба со временем забиваются.Более того, установка французских водостоков может быть опасна, если поблизости проложены линии электропередач, коммуникаций или водопровода.

Траншейные дренажи

Траншейные дренажи также могут называться канальными дренажами и представляют собой надземное дренажное решение. Его материалы зарыты в землю в длинной узкой траншее. Он имеет решетчатое покрытие, которое может выглядеть как водосточный желоб. Жилые траншейные дренажи перенаправляют воду, чтобы она не попала в места, где она может нанести ущерб, опасность или эрозию. После укладки траншейный дренаж соединяется с местной ливневой канализацией или водотоком, чтобы сохранить экосистему нетронутой.

Траншейные водостоки могут быть временными или постоянными с различной прочностью решеток и внешним видом в соответствии с окружающей средой. Его воздействие на поверхность и прочные материалы позволяют ему без помех выдерживать большие веса. ABT предлагает сборные и монолитные изделия для обеспечения постоянного и прочного крепления для таких областей, как внутренние дворики, бассейны, подъездные пути и тротуары.

Помимо того, что мы перечислили здесь, разница между французским дренажом и траншейным дренажем заключается в том, что французский дренаж используется для воды, находящейся под землей, в то время как траншейный дренаж отводит лишнюю воду с поверхности. Дренаж траншеи выложен бетоном и имеет наклон, чтобы использовать гравитацию при дренаже с вашей собственности. Ни то, ни другое не следует устанавливать до разговора с профессиональными экспертами по дренажу, так как вы рискуете нарушить другие необходимые линии, проложенные под землей, и естественный сток воды в экосистеме, что может вызвать у вас новые проблемы.

Программа прокладки канавы | Чарльстон, Южная Каролина

О программе

Департамент коммунальных услуг предлагает услуги по устройству канав для владельцев недвижимости, которые хотят улучшить внешний вид путем заполнения существующих дренажных канав.

Трубопроводы канав

Трубопроводы канав обычно считаются эстетическим улучшением имущества.

Районы с бордюрами и дренажными системами

В районах с бордюрами и дренажными системами расходы на улучшения несет застройщик и впоследствии перекладываются на владельцев недвижимости в цене застроенных участков.

Районы с открытыми канавами

В районах с открытыми канавами владелец собственности может принять решение об улучшении собственности, попросив город проложить трубы в существующих дренажных канавах. В этой программе владелец собственности будет нести ответственность за стоимость:

• Плата за проектирование
• Материалы
• Стоимость труда и оборудования в расчете на фут
• Разрешение

Льготы

Владельцы недвижимости должны знать что канавы не только обеспечивают эффективное и действенное средство сброса ливневых вод, но также снижают уровень грунтовых вод, обеспечивают хранение и могут уменьшить количество загрязняющих веществ, обычно встречающихся в ливневых стоках.В некоторых случаях прокладка трубопровода может привести к неблагоприятным последствиям. В определенных случаях, когда это так, устройство канав не рекомендуется и может быть отклонено.

Право на участие

Только канавы, которые находятся в пределах государственной полосы отчуждения или выделенного государством дренажного сервитута, имеют право на прокладку трубопроводов в рамках этой программы. Канавы, расположенные в полосе отвода, поддерживаемой Департаментом транспорта Южной Каролины ( SCDOT ), требуют одобрения от SCDOT перед изменением или установкой трубы. Канавы, которые лежат исключительно в пределах частного участка и не являются частью общественной дренажной системы, не имеют права на участие в программе прокладки канавы.

Запрос прокладки канавы

Владелец недвижимости может обратиться в Инженерный отдел с просьбой о прокладке канавы. Владельцу собственности может быть предложено заполнить форму запроса на прокладку трубопровода (PDF), чтобы убедиться, что ваш запрос получен и зарегистрирован. Затем штатный инженер проверит имущество и определит следующее:

• Подтвердить, что запрошенный проект находится в полосе отвода, поддерживаемой городом, в установленном сервитуте, выделенном и поддерживаемом городом, или в государственной собственности. проезда в корпоративной черте города.Если запрошенный проект находится в пределах полосы отвода, поддерживаемой SCDOT , городские власти свяжутся с районным отделением SCDOT , чтобы определить требования к дизайну запрашиваемого проекта.
• Пересмотреть генеральный план дренажа и управления поймой, чтобы определить, находится ли он в районе с историей проблем с наводнениями, чтобы гарантировать, что работа не окажет неблагоприятного воздействия на имущество в водосборном бассейне, и включить любые рекомендации плана в дизайн система труб.
• Определить направление стока ливневых стоков, соединения вверх и вниз по течению, а также определить размер требуемой трубы и других коробов, решеток, водоприемников, которые могут потребоваться.
• Определите любые коммуникации, деревья и другие препятствия, которые могут повлиять на строительство системы дренажных труб.
• Подготовьте смету расходов и доверенность, которые будут отправлены владельцу недвижимости.

Дальнейшие шаги

После того, как владелец недвижимости получит смету расходов и доверенность и решит, что он хочет продолжить реализацию проекта, он вернет подписанную копию доверенности вместе с невозмещаемым депозитом за 10% от общей стоимости работы.Депозит будет включен в общую стоимость работы после завершения инженерных чертежей и до начала строительства проекта.

Обследование

На этом этапе штатный инженер заказывает полную топографическую и горизонтальную съемку, включая маркировку собственности, надземные и подземные коммуникации, а также улучшения поверхности, такие как:

Знаки

Верх канавы

И т. д.

Обследование будет подготовлено в формате плана и профиля для проектирования предлагаемой дренажной трубы и достаточно для подачи в SCDOT при необходимости. Проект будет завершен для участка канавы, который будет обложен трубопроводом.

SCDOT Утверждение

Канавы, которые находятся в пределах корпоративных границ города Чарлстон, но находятся в полосе отвода, поддерживаемой штатом, должны быть одобрены SCDOT . Штатный инженер подготовит заявку на получение разрешения и отправит ее на утверждение по телефону SCDOT .Город приложит все усилия, чтобы подать заявление о вторжении, которое будет одобрено SCDOT . Тем не менее, город не может выполнять работы на полосе отчуждения штата без разрешения SCDOT . Владельцам собственности сообщается, что процесс утверждения SCDOT может добавить к процессу утверждения 45 или более дней.

Установка дренажных труб — Батон-Руж, Луизиана

В некоторых случаях владельцы собственности, у которых есть открытые канавы вдоль их участков, могут установить трубопровод в этих областях, чтобы улучшить дренаж с собственности и исключить область открытых канав. В этих случаях обратите внимание, что согласно гл. 1:606 Свода постановлений Батон-Руж, персонал и оборудование города и округа не должны использоваться для прокладки труб, приобретенных в частном порядке, либо для подъездных путей, либо для ликвидации открытой канавы, граничащей с частной собственностью, но в пределах улицы. право проезда.

В соответствии с Единым кодексом разработки, разд. 15.14.B.2:  « Никто не может устанавливать трубы, накрывать или иным образом изменять дренажные пути без предварительного получения письменного разрешения от Департамента общественных работ.Департамент общественных работ может по своему усмотрению потребовать, чтобы такие планы были представлены и установлены в соответствии со спецификациями Департамента общественных работ ». Это означает, что все запросы на размещение дренажной трубы в пределах общественных сервитутов или полос отвода, или в водоемах, таких как канавы, каналы или болота, по которым вода поступает на какой-либо тракт или участок или от них (дренаж за пределами площадки) , должны быть отправлены и одобрены городским приходом до размещения трубы. Это делается для того, чтобы гарантировать, что стоячая вода или наводнение не причинят неудобства населению (жителям, предприятиям, общественным улицам и т. д.).) из-за неправильного размера или размещения трубы. В этих случаях необходимо соблюдать определенные спецификации, чтобы труба имела достаточный срок службы и могла легко обслуживаться городским округом.

Городской округ может предоставить таким владельцам недвижимости план, высоту и размеры труб, если возникнет такая необходимость. Если вы являетесь владельцем собственности и нуждаетесь в размерах труб или другой информации, касающейся таких установок, пожалуйста, свяжитесь с Инженерным отделом Подразделения, Секция управления поймой, по телефону (225) 389-3196 для получения дополнительной информации.

В случае незначительных проблем с эрозией на выделенных полосах отчуждения или сервитутах город-приход имеет право использовать персонал и оборудование для устранения таких проблем при условии:

• Собственник готов бесплатно предоставить все материалы, необходимые для проведения корректирующих работ;
• Размер трубы устанавливается городским округом на основе утвержденного проекта дренажа и требований обслуживаемой территории, и труба будет установлена ​​на надлежащем уклоне и высоте; и
• По завершении работ город-приход имеет право, но не обязанность, поддерживать улучшения, и такое участие не должно толковаться как налагающее на город-приход какое-либо обязательство участвовать в будущих улучшениях.
