Как правильно класть стропила двускатной крыши: как правильно крепить своими руками, как ставить крышу дома, монтировать ровно

как правильно крепить своими руками, как ставить крышу дома, монтировать ровно

Содержание:

Правильный расчет стропил
Подготовка материалов
Виды стропил для крыши
Установка верхнего края стропил
Как поставить нижние части стропил своими руками

Стропильная система – это один из обязательных компонентов любой крыши. Чтобы данная система могла выполнять возложенные на нее функции, необходимо заранее продумать ее конструкцию и провести грамотный монтаж. О том, как своими руками поставить стропила, и пойдет речь в этой статье.

Правильный расчет стропил

Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:

• Толщина стропильных ног;
• Шаг установки стропил.

В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.

Чтобы упростить себе задачу, можно воспользоваться следующими данными:

1. Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
2. Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
3. Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.

Для определения количества стропил на один скат нужно выполнить следующее: сначала длина ската по карнизу делится на шаг стропил, полученное значение увеличивается на один и округляется до целых чисел в большую сторону. Разделив длину ската на рассчитанное количество стропил, можно узнать межосевое расстояние между стропильными ногами.

Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

Подготовка материалов

Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.

Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.

Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.

В качестве крепежных элементов для установки стропил могут выступать следующие материалы:

• Металлические или деревянные пластины;
• Болты или шпильки в комплекте с гайками и шайбами;
• Саморезы, гвозди или скобы;
• Катаная проволока.

Виды стропил для крыши

Существует два основных вида стропильных систем – висячая и наслонная. Используемые в них стропила называются точно так же, а в некоторых ситуациях оба вида стропил комбинируются для создания максимально эффективной конструкции.

Особенности разных видов стропил можно описать следующим образом:

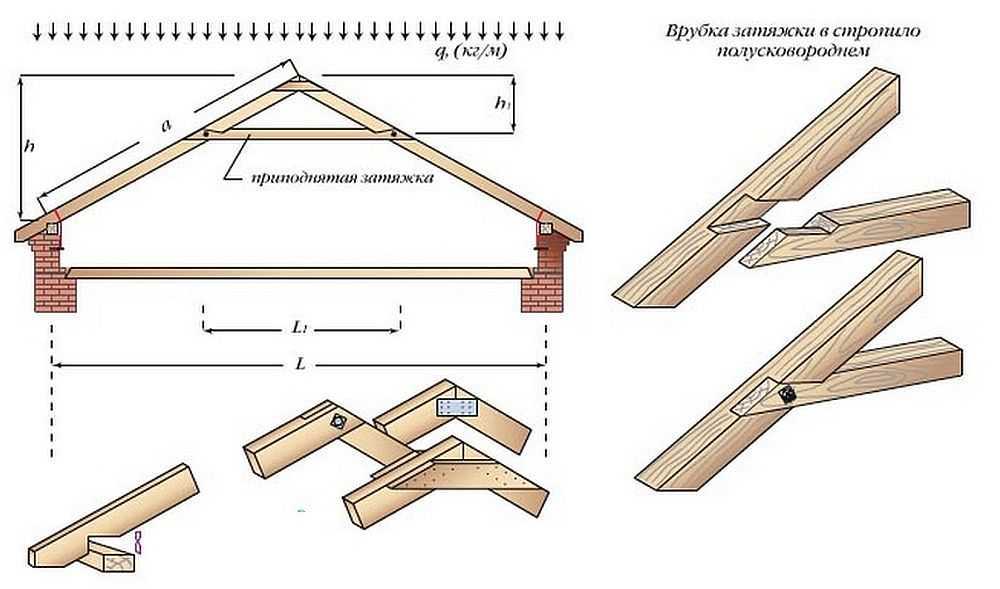

1. Висячие. Стропила висячего типа опираются исключительно на стены здания. Выполняя крепление стропил к стене, как правило, для снижения нагрузки на верхней части стен монтируется мауэрлат, выступающий в качестве опорного элемента для стропильных ног. Впрочем, без него можно обойтись, если есть надежные балки перекрытия, выступающие за периметр здания. Уменьшение распирающих нагрузок в висячих стропилах обеспечивается различными вариантами перемычек. В случае с большими пролетами стропильный каркас может дополнительно усиливаться для повышения жесткости.
2. Наслонные. Наслонные стропила, в отличие от предыдущих, устанавливаются с использованием дополнительных опор, что накладывает определенные ограничения – такую конструкцию можно создать только в том случае, если внутри здания есть несущая стена или иные опорные элементы. Нижняя часть наслонных стропил, тем не менее, опирается на мауэрлат, поэтому стены должны иметь достаточную для его монтажа толщину. Верхней частью данный вид стропил крепится к коньковому прогону, установленному на вертикальных стойках.

Установка верхнего края стропил

Продумывая конструкцию стропильной системы, нужно обязательно иметь в виду ее общий вес и сложность монтажа. Если каркас в итоге получается не очень тяжелым, то его будет намного проще собрать на земле, а потом поднять на крышу самостоятельно или при помощи специального оборудования. Конструкцию, имеющую большой вес, будет гораздо целесообразнее собирать непосредственно на крыше.

Соединять верхние части стропил можно следующими способами:

1. Крепление встык. Данный метод крепления предполагает наличие надрезов на соединяемых краях стропил. Стропильные ноги соединяются в этих надрезах и фиксируются при помощи двух гвоздей. В дальнейшем соединение необходимо усилить пластиной.
2. Крепление внахлест. Такое соединение осуществляется посредством болтов или шпилек, которые затягиваются гайками и широкими шайбами. Стропила сходятся в одной точке и подводятся друг к другу краями, чтобы можно было выполнить их крепление.
3. Скользящее крепление. Данный способ крепления используется в деревянных домах. Дело в том, что здания из бревен или брусов дают усадку, а скользящий крепеж позволяет компенсировать ее без повреждений и перекосов стропильной системы. Стропила в верхней части устанавливаются с небольшим зазором и соединяются подвижным металлическим крепежом.
4. Крепеж к коньку. Если на здании уже смонтирован коньковый прогон, то собирать цельный каркас не нужно – процесс монтажа стропил в данном случае сводится к их поочередному креплению к коньку. Коньковый брус должен располагаться горизонтально, чтобы имеющиеся нагрузки распределялись равномерно.

Как поставить нижние части стропил своими руками

Нижние края стропильных ног устанавливаются на балки или мауэрлат. Согласно технологии монтажа деревянных зданий, собранный каркас затаскивается на крышу и устанавливается, причем в первую очередь нужно крепить фермы, расположенные по краям здания. Чтобы стропила можно было прикрепить к расположенным на стенах здания балкам, затяжку придется просверлить в нескольких точках.

При обустройстве крыши на каменном доме для крепления стропил потребуются специальные металлические крепления, так называемые «ерши». Эти крепления забиваются в каждый четвертый ряд кирпичной кладки, после чего их можно использовать для монтажа стропильных ног.

Если же здание выполнено из материалов, которые не дают усадку, то стропила должны крепиться жестким образом. Перед тем, как поставить стропила ровно, в каждой стропилине делается вырез, благодаря которому все они будут надежно опираться на мауэрлат. Фиксация стропил осуществляется тремя гвоздями и проволокой. Чтобы стропильные ноги не сдвигались в дальнейшем, можно воспользоваться соединением из уголков и опорного бруса.

Все нюансы того, как правильно крепить стропила крыши, должны быть рассмотрены и учтены еще на этапе проектирования. Например, при наличии дымовой трубы нужно позаботиться о том, чтобы она не проходила в непосредственной близости от стропильного каркаса. Иногда в таком случае используются укороченные стропильные ноги, находящиеся между мауэрлатом и дымоходом. Минимальное расстояние от деревянных элементов конструкции до трубы составляет 13 см.

Заключение

Монтаж стропильной системы – задача вполне посильная, но только в том случае, если будут учтены все нюансы. Именно поэтому перед тем, как ставить крышу дома, нужно тщательно продумать будущую конструкцию, подобрать качественные материалы и изучить технологию монтажа. Грамотное выполнение каждого этапа работы позволит создать надежный и прочный стропильный каркас.

Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Содержание

1. Двускатная крыша и ее особенности
   1. Угол наклона скатов
2. Что такое стропильная система
   1. Элементы стропильной системы
   2. Из чего делают стропила
3. Виды стропильных систем
   1. Система с висячими стропилами
   2. Наслонная стропильная система
   3. Как выбрать оптимальную конструкцию стропил двускатной крыши
4. Монтаж стропильной системы двухскатной крыши
   1. Подготовительные операции
   2. Установка стропил двускатной крыши своими руками
   3. Видео-инструкции

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
2. Количество дождей, их сила и продолжительность.
3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

• создают опорную плоскость для кровли, образуют каркас;
• формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
• обеспечивают необходимую жесткость и прочность;
• связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
2. Доступность, распространенность материала.
3. Древесина легко обрабатывается, режется, соединяется.
4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
5. Прочность, надежность конструкции.

Существуют и недостатки:

1. Древесина подвержена гниению, появлению плесени или грибка.
2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
3. Набухая, древесина изменяет линейные размеры.
4. Древесина огнеопасна.
5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

Это тоже важно знать:  Устройство кровельной стропильной конструкции

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

• с висячими стропилами;
• наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

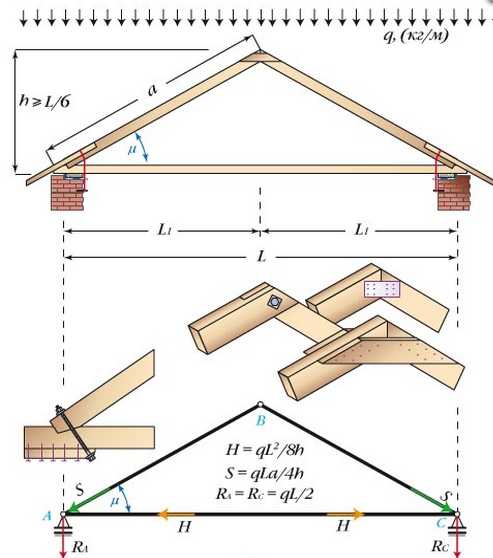

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Это тоже важно знать:  Установка стропил для двухскатной крыши: элементы, расчеты, подбор материалов, монтаж мауэрлата

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

• гнилых участков;
• следов жизнедеятельности насекомых;
• трещин;
• количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
• влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам  как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

Как построить двускатную крышу без потолка | Главная Руководства

Автор: SF Gate Contributor Обновлено 21 октября 2021 г.

Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам нужно правильно обрамить ее. В традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы удаляются, их необходимо заменить чем-то другим, что выдержит вес крыши.

Стропила и коньковые доски

При традиционном каркасе двускатной крыши уклон крыши формируется стропилами, которые идут по диагонали вниз от пика крыши к вершинам наружных стен здания, сообщает InterNACHI. Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий вдоль пика крыши. Коньковая доска служит только поверхностью для крепления стропил и не поддерживает вес крыши; вместо этого вес поддерживается стенами, на которые опираются нижние концы стропил.

Вес оказывает внешнее горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные связи, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и удерживают стропила от распространение наружу. Стропильные связи также являются потолочными балками в интерьере здания, а при соборном или сводчатом перекрытии в интерьере стропильные связи отсутствуют.

Обратите внимание на хомуты

Хомуты являются альтернативой стропильным анкерам в каркасе, где использование обычного потолка нежелательно. Как и стяжки для стропил, хомуты представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается растянуть низы стропил горизонтально и вытолкнуть стены наружу, сообщает InterNACHI. Стяжки, однако, располагаются выше стропил, так что они охватывают внутреннее пространство на более высоком уровне, чем верхняя часть стен. Если хомуты расположены выше, чем на одну треть высоты стропил, они неэффективны для сопротивления горизонтальной силе.

Использование коньковых балок

Конструкционная коньковая балка может устранить необходимость в стяжках для стропил или стяжках. Коньковая балка занимает то же положение, что и коньковая доска, но изготавливается из более тяжелого пиломатериала и, в отличие от коньковой доски, поддерживается на концах фронтона конструкционными колоннами. Опора позволяет балке нести вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальную силу на стены. При использовании конькового бруса нет необходимости в структурном перекрытии внутри здания.

Выбор для кровельных ферм

Кровельные фермы представляют собой сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части фермы вместе над уровнем стены. Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.

Каталожные номера

• InterNACHI: Хомуты в сравнении со стяжками для стропил
• InterNACHI: Осмотр кровли: Каркас крыши, часть 1

Резка обычных стропил | JLC Online

Возвращаясь к основам , чтобы заложить прочную основу для следующего поколения строителей, JLC запускает новую серию основ для Training the Trades. Мы сосредоточимся на некоторых навыках, которые опытный плотник должен приобрести в течение своего первого года работы. Наша цель — предоставить учебник для людей, желающих войти в отрасль, а также переподготовку для ветеранов и инструмент, который бизнес-менеджеры могут использовать при обучении сотрудников. Мы рассмотрим навыки как каркаса, так и отделки, от разметки и резки общих элементов каркаса до навешивания дверей и обшивки. Мы поговорим о технических аспектах каждого компонента и рассмотрим базовую терминологию, которая имеет решающее значение для четкого и лаконичного общения на рабочем месте.

В этой первой части мы начнем с каркаса крыши:

Цель: Продемонстрировать основы расчета, разметки и обрезки обычных стропил либо для двускатной крыши, либо для односкатной крыши на крыльце или маленькое дополнение.

Необходимые навыки:

• Умение читать рулетку/линейку.
• Знакомство с использованием Speed ​​Square.
• Умение безопасно работать с циркулярной пилой.

Инструменты: Существует несколько подходов к выкладке стропил. Я расскажу о самом эффективном методе, который я нашел, который использует калькулятор Construction Master* и квадрат макета. Единственными другими инструментами, необходимыми для разметки, являются рулетка и острый карандаш.

Для резки стропила вам потребуется:

• Циркулярная пила
• Ручная пила или электролобзик
• Защитные очки

*Для обзора калькулятора Construction Master посмотрите видео здесь.

Материалы
° Стропильный материал 2×6 (или больше)

Термины для стропил
Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться: на верхнем конце стропила.

Найдите эти термины для стропил на рисунке ниже:

План стропила
Чтобы разместить стропила, вам нужно знать уклон крыши и рассчитать длину стропила :

уклон крыши 900 наклон крыши, выраженный как отношение количества дюймов подъема (вертикальный ход) на каждый фут длины (горизонтальный ход). В нашем примере у нас есть крыша 7:12 — 7 дюймов подъема на каждый фут длины. В строительных калькуляторах уклон часто называют «шагом».

Пробег стропил — это горизонтальное расстояние, которое проходит стропила.
