Как укладывать плиты перекрытия?

Дата: 23 декабря 2018

Просмотров: 3485

Содержание

• Виды панелей
• Способ изготовления, преимущества и недостатки монолитных перекрытий
• Способ изготовления, преимущества и недостатки пустотных панелей
• Способ изготовления, преимущества и недостатки ребристых панелей
• Подготовка к укладке
• Процесс укладки перекрытий
• Как анкеровать плиты?
• Заключение

Плиты перекрытия – это железобетонные изделия, которые используются для устройства горизонтальных перемычек между этажами, потолков гаражей, погребов, чердаков и т.п. Они помогают быстро и без лишних проблем выполнить работу, обеспечив при этом соответствие нормам и ГОСТам.

Железобетонная панель является монолитной конструкцией из железобетона, дополнительно армированной стальными прутками. Некоторые разновидности содержат внутри пустоты. Использование такого элемента увеличивает прочностные характеристики постройки, повышает сопротивление изгибающим нагрузкам, сокращает время, необходимое для возведения здания.

Для производства этой продукции используют легкие и тяжелые бетоны, их размеры унифицированы ГОСТом. При разработке проекта здания нужно провести тщательные предварительные расчеты на виды нагрузок, которые будут возникать в данных условиях. При этом важно правильно распределить усилия и зафиксировать перекрытие во всех точках, где это возможно.

Поэтому информация о том, как правильно класть плиты перекрытия, важна не только для внешней и внутренней эстетики постройки, но и для безопасности людей, которые будут в ней находиться. Однако прежде, чем мы рассмотрим, как выглядит укладка плит перекрытия, поговорим об их разновидностях и конструктивных особенностях.

При любом этажном строительстве необходимы перекрытия, которые бывают 2-х типов: монолитные и плиты

Виды панелей

В строительстве используют несколько разновидностей панелей из железобетона:

• сплошные или монолитные – это изделия из железобетона, обладающие большим запасом прочности, которые используют там, где возникают высокие изгибающие нагрузки;
• пустотные плиты перекрытия – их выбирают для тех участков, где величина нагрузки не слишком велика – межэтажные перемычки в жилых домах, пролеты, стены и т. п. Конструкция предусматривает полости внутри, благодаря чему их масса меньше, чем у сплошных, а звукоизолирующие и теплоизолирующие свойства гораздо выше;
• ребристые плиты перекрытия или П-образные – это изделия из армированного железобетона, которые имеют одно или два ребра жесткости. Их характеристики разрешают выдерживать большие изгибающие нагрузки, однако форма не годится для использования в жилых помещениях. Потолки с ребрами жесткости выглядят не привлекательно, а соответствующим образом это обыграть сложно. Поэтому ребристые плиты в основном идут для строительства промышленных зданий, складов, гаражей, торговых центров и т.п.

Способ изготовления, преимущества и недостатки монолитных перекрытий

Изготовление монолитных панелей происходит на месте возведения постройки – при этом учитывают требования архитектора и подбирают соответствующий состав бетонной смеси.

Для перекрытий между этажами лучше использовать железобетонные плиты, т.к. благодаря правильно сделанному армированию, а также высокой марке цемента они будут предельно устойчивы

В качестве формы используют деревянную опалубку – в нее укладывают армирующую сетку, после чего заливают бетон. Для застывания нужно 28 дней – этот срок может возрастать вследствие избыточной влажности или низкой температуры.

Монолитный вариант целесообразно использовать тогда, когда форма постройки нестандартна, имеет сложную геометрию и т.п. Такая конструкция отличается высокой жесткостью, поэтому ее используют при возведении заводских цехов, где планируются сильные вибрации.

Монолиты отличаются рядом следующих преимуществ:

• экономия средств на транспортировку, поскольку их изготавливают непосредственно на месте укладки;
• доступная цена, поскольку для производства используют дешевые материалы и отходы;
• гладкая поверхность упрощает работу штукатуров;
• отсутствие стыков увеличивает теплозащиту и звукоизоляцию;
• устойчивость к возникновению гниения, коррозии и т.п.;
• долговечность;
• пожаробезопасность;
• возможность одну плиту использовать и для пола, и для выносного элемента – балкона, лоджии и т. п.

Однако монолитные перекрытия имеют и недостатки:

• сложный процесс изготовления – для этого необходимы специальные знания и навыки;
• большая масса добавляет проблем в монтаже – для работы необходимы специальные краны;
• долгий срок застывания;
• отсутствие возможности повторного применения изделий, которые были в употреблении.

Класть перекрытия и выполнять связанные с этим работы могут только квалифицированные специалисты

Способ изготовления, преимущества и недостатки пустотных панелей

Такая конструкция содержит внутри полости цилиндрической формы, которые идут вдоль всей длины – они ощутимо уменьшают массу и повышают тепло- и звукоизолирующие свойства. Они подходят для прокладки кабелей, трубопроводов и т.п.

Продукция изготавливается на предприятиях соответствующего профиля – при этом используют тяжелые бетоны и армирующие стальные элементы. Перед тем, как укладывать такие перемычки, проводят предварительные вычисления, чтобы убедиться в том, что они способны выдерживать нагрузку.

Пустотные изделия отличаются следующими достоинствами:

• невысокая стоимость;
• простота монтажа;
• высокие показатели теплоизоляции и звукоизоляции;
• возможность прокладывать внутри различные коммуникации;
• небольшая масса;
• надежность, долговечность и износостойкость;
• возможность повторно использовать бывшие в употреблении изделия.

У таких плит отмечают в качестве недостатков затраты на транспортировку и хранение, а также необходимость подгонять продукцию стандартных размеров под размеры здания. Их также не всегда возможно использовать в постройках со сложной геометрией.

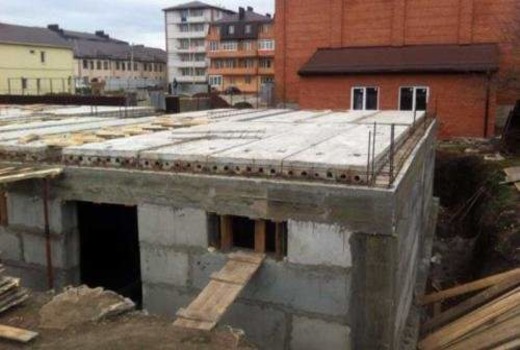

Пустотные плиты перекрытия – это основной материал для перекрытий, который чаще всего используется

Способ изготовления, преимущества и недостатки ребристых панелей

Ребристые перекрытия изготавливают из легких и тяжелых бетонов – они отличаются П-образным сечением и ребрами жесткости. В форму укладывается нагретая арматура, ставятся монтажные петли и заливается бетон, после чего создаются вибрации, чтобы утрясти раствор и обеспечить более высокую жесткость.

Среди преимуществ П-образных изделий называют следующие факторы:

• высокая прочность;
• небольшая масса;
• доступная цена;
• устойчивость к коррозии и гниению;
• влагостойкость;
• возможность использовать повторно;
• возможность подгонки под требуемый размер.

В качестве недостатков указывают непривлекательный внешний вид и сложности с монтажом.

Подготовка к укладке

Перед тем, как класть панели, нужно выполнить подготовку, которая происходит во время возведения стен. Верхнюю кромку несущих стен нужно сделать идеально ровной – это контролируют при помощи водяного или лазерного уровня.

Монтажные работы по устройству последующих ярусов здания проводятся исключительно после того, как будут закреплены конструкции предыдущего яруса

За 400 мм до окончания нужно начинать контроль уровня, ставить отметки и дальше, используя рулетку, следить за тем, чтобы края были ровными. Кирпичи в верхнем ряду укладывают тычками внутрь помещения. Как вариант, можно рассматривать укладку на кирпичную стену армированного бетонного пояса.

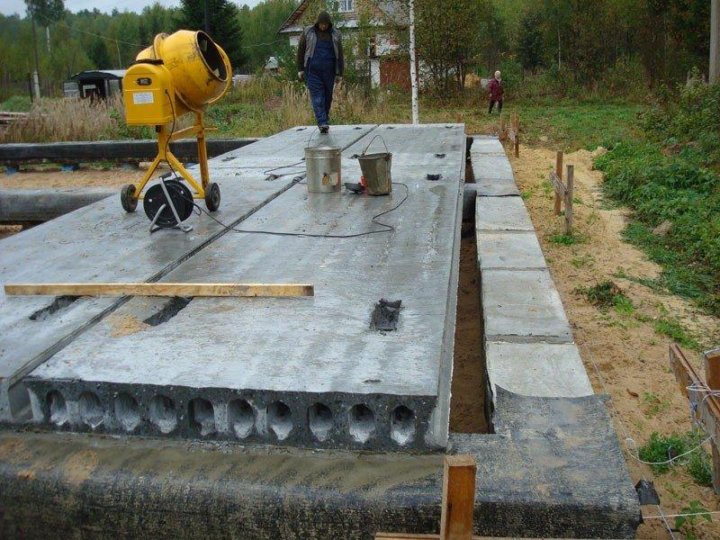

Если речь идет о пустотных плитах, то перед тем, как укладывать, следует в них зацементировать торцевые отверстия – это нужно для того, чтобы стена, которую могут поставить по краю, не обвалила кромку, а также, чтобы не вытекал раствор при заделывании зазоров.

Перед тем, как начинать укладывать плиты перекрытия, подготовьте ровную площадку для монтажного крана. Почва должна быть достаточно твердой, чтобы кран не вяз в ней – для этого можно подумать об укладке специального покрытия. Если у вас предусмотрен котлован под подвальное помещение, не размещайте кран поблизости, чтобы не произошло его сползание вместе с осыпающейся почвой.

Процесс укладки перекрытий

Ниже мы поговорим о том, как правильно укладывать плиты перекрытий. Для такой работы понадобится не менее трех человек. Двое осуществляют коррекцию правильного положения при опускании перемычки, а один соединяет установленные плиты. Под плиты перекрытия на стены кладут бетон – это должен быть слой толщиной больше 2 см. Вязкость должна быть достаточной для того, чтобы раствор оставался под плитой, а не выдавливался наружу под воздействием ее массы.

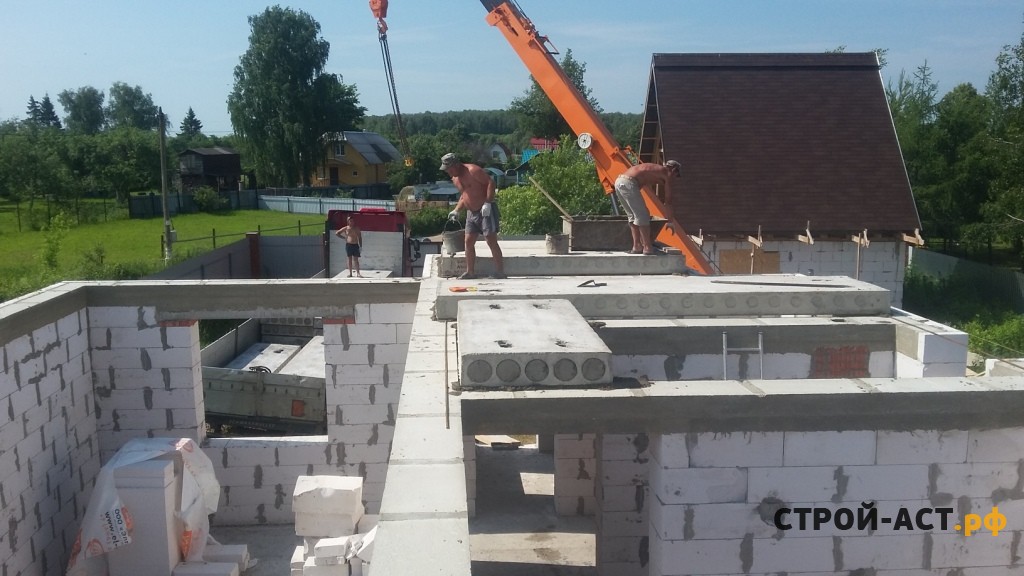

Монтаж перекрытия выполняется на высоте с применением специальной техники, и это нужно обязательно учитывать во время работы

Панель опускают вниз и удерживают стропы натянутыми, чтобы можно было при помощи рычага подвинуть ее в нужное положение. В основном панели предполагают шарнирный способ укладки перекрытий, при котором их располагают краями по короткой стороне, не используя промежуточных несущих опор.

Для использования упора по трем сторонам выбирают панели с особыми характеристиками, специально для этого предназначенные. Если обычную плиту установить таким образом, она, вероятнее всего, потрескается из-за изгибающей нагрузки. По этой же причине не допускается наличие промежуточных опор. Если нужно накрыть больше одного пролета, над каждой из промежуточных опор панель надрезают болгаркой. При установке она в этих местах треснет, оставив остальные участки без повреждений.

Глубина напуска обычно выбирается от 70 до 120 миллиметров, чтобы стена в месте установки не разрушалась. Но напуск более 250 миллиметров сделает жесткость фиксации чрезмерной, что приведет к разрушению изделия.

Если есть необходимость разрубить панель, это выполняют следующим образом:

• подложите под участок раздела деревянный брус;
• первоначально сделайте надрез, используя болгарку;
• пробейте кувалдой бетон снизу и сверху полостей;
• сломайте перемычки;
• арматуру разрежьте болгаркой, но не до конца – дальше просто переломите, чтобы диск не защемился.

Если же, наоборот, нужно доставить недостающий участок перекрытия, изготовьте монолит либо заложите кирпичом.

Как анкеровать плиты?

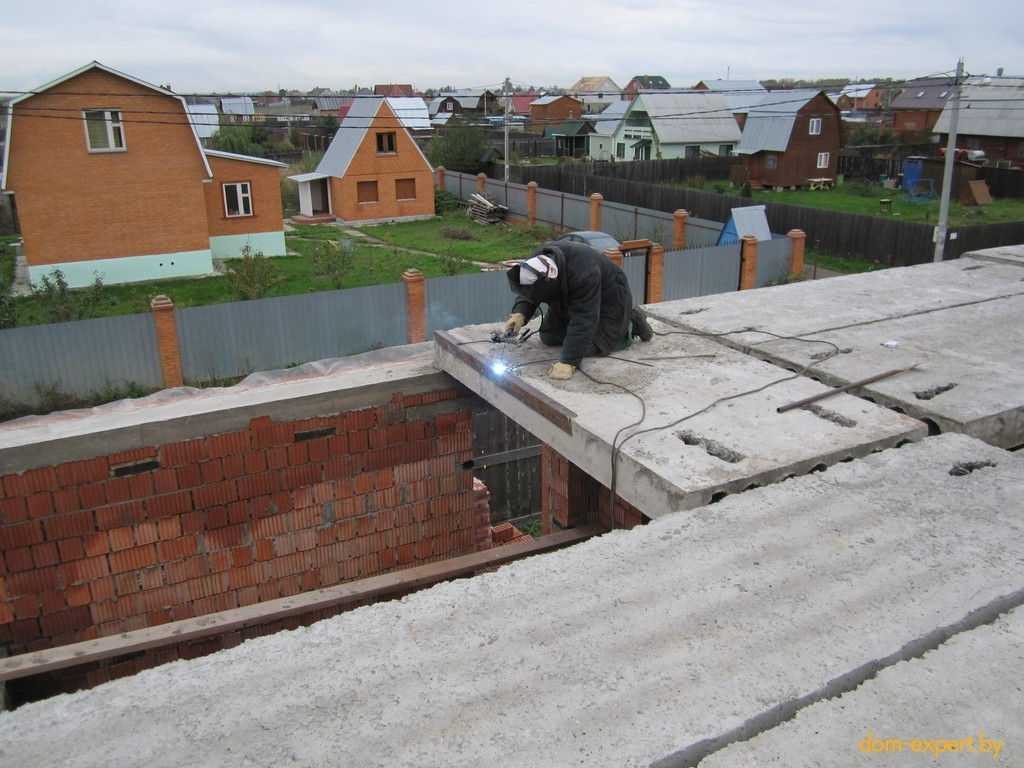

Конечным этапом монтажа является анкеровка панелей перекрытия. В их конструкции предусмотрены монтажные петли, через которые изделия стягивают проволокой либо прутком, после чего заваривают.

В проекте обязательно должна быть схема, по которой анкеруются плиты – если ее нет, можно воспользоваться типовой. После этого все зазоры между панелями и отверстия необходимо залить раствором, чтобы создать монолитную конструкцию. Это обеспечивает необходимую жесткость, а также должный уровень тепло- и звукоизоляции. Если у вас есть основания предполагать, что в полости внутри панелей каким-то образом попала вода, обязательно избавьтесь от нее – для этого понадобится просверлить отверстия. В противном случае зимой при низкой температуре вода превратится в лед и разрушит перекрытие.

Заключение

Укладка плит перекрытия – это важная и ответственная работа, которая требует внимания, скрупулезности и точности. Недостаточное соблюдение всех деталей технологии может стать фактором, который создает угрозу целостности здания и безопасности находящихся внутри него людей. Важно отдавать себе в этом отчет, чтобы результат работы соответствовал вашим ожиданиям и всем требованиям проекта.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

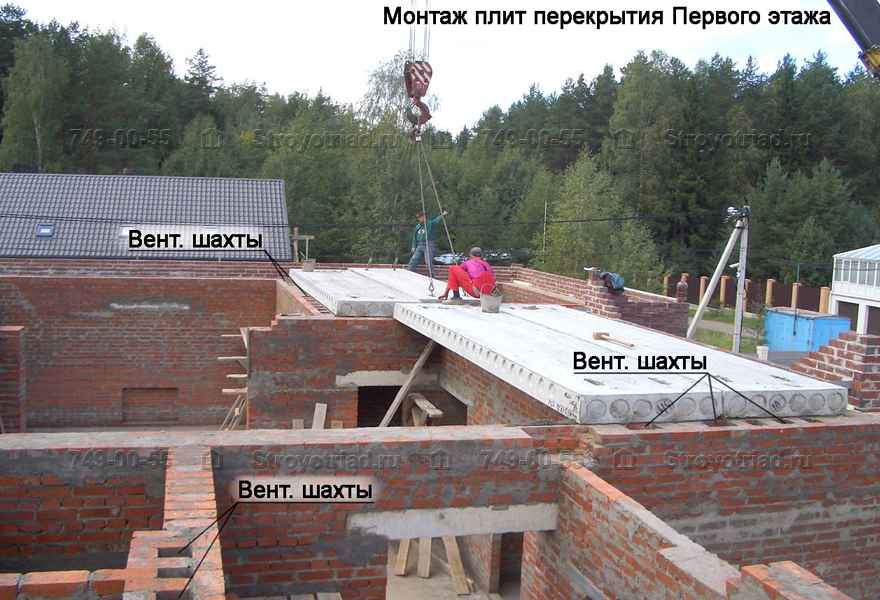

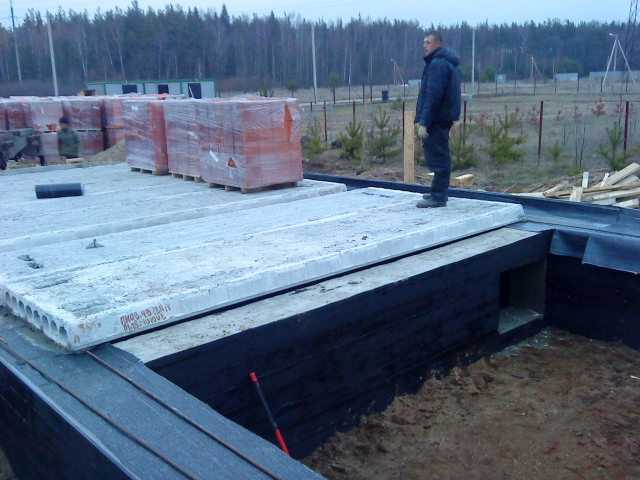

Монтаж плит перекрытия

Плиты перекрытия

В современном строительстве сегодня существует три типа перекрытий:

• плиты перекрытия
• монолитная плита
• деревянное перекрытие.

Рассмотрим первый тип как наиболее практичный и экономный.

Плиты перекрытия бывают двух видов, плоские плиты и ребристые. Плоские плиты, в свою очередь делятся на цельные и пустотные. Наиболее распространенные — многопустотные плиты.
Многопустотные плиты перекрытия бывают обычными круглопустотными, а также плитами безопалубного формования с различными параметрами по длине, ширине, высоте, несущей способности. (смотрите статью Маркировка плит перекрытия).

Очень важным моментом является проектирование дома с учетом доступных размеров плит. Часто случаются ситуации когда люди начинают стройку, находят в интернете понравившуюся планировку и прямо по ней начинают гнать стены. Если поступать таким образом, то надо хотя бы придерживаться тех материалов которые были запланированы в проекте. Нельзя без доработок брать проект сруба и строить по нему кирпичный дом. Это разные технологии строительства и разные материалы, как итог разные нагрузки и размеры материалов. Под деревянные перекрытия и под бетонные перекрытия нужна разная подготовка несущих стен. И, что вроде-бы очевидно но иногда не выполняется, несущие стены должны быть расположены таким образом что-бы на них можно было положить

Идеальный вариант монтажа ЖБИ плит перекрытия — это когда у вас есть возможность монтировать их сразу с машины. Тоесть плиты привезли, у вас уже наготове кран и несколько монтажников. Плиты сразу установили на место и нет необходимости их предварительно складывать. Вы экономите на повторной аренде крана и нет надобности готовить место для временного хранения плит перекрытия. Если возможности монтажа с колес нет — то плиты необходимо правильно хранить. Предварительно подготавливается ровная площадка. Класть плиты перекрытия прямо на землю категорически запрещено! Под края первой плиты на расстоянии 40 см от края подкладываются толстые деревянные бруски и уже на них кладется плита . Далее на плиту над нижними брусками укладываются деревянные рейки толщиной 2,5 см и на них можно укладывать следующую плиту перекрытия. Таким образом укладывается стопка плит высотой до 2,5 метра.

Подготовка к монтажу плит перекрытия

Подготовку следует проводить еще на этапе возведения стен. Для того что-бы плиты ложились ровно и образовывали ровную поверхность потолка следует выполнить ровным и горизонтальным верхний край несущих стен. Это достигается использованием лазерного или гидроуровня. За 30-40 см до финишного ряда кирпичей (блоков) на стену наносятся метки по уровню и далее с помощью рулетки контролируется ровная укладка финишных рядов. Верхний ряд кирпичей укладывается так что-бы внутрь комнаты были направлены тычки кирпичей. Другим вариантом и более прочным является устройство поверх стены бетонного армопояса на который в дальнейшем и будут уложены плиты перекрытия.

Перед укладкой плит перекрытия обязательно надо заделать отверстия в их торце. Во первых на торец плиты может быть поставлена сверху стена и суммарная нагрузка может разрушить плиту перекрытия с пустотой, во вторых в дальнейшем рекомендуется делать заливку щелей между плитами (русты) бетоном и в открытые отверстия будет вытекать бетон.

Перед монтажем плит перекрытия также важно подготовить площадку для размещения подъемного крана. Лучше всего если это будет нетронутый грунт, иначе кран может грузнуть в мягком грунте. Возможна даже временная укладка дорожных плит на площадку если другими способами невозможно обеспечить устойчивость крана. Если в вашем будущем доме предусмотрено подвальное помещение то площадка для крана должна находится на некотором удалении от котлована что-бы исключить обвал грунта в котлован и возможное сползание крана в котлован.

Методика укладки плит для перекрытия

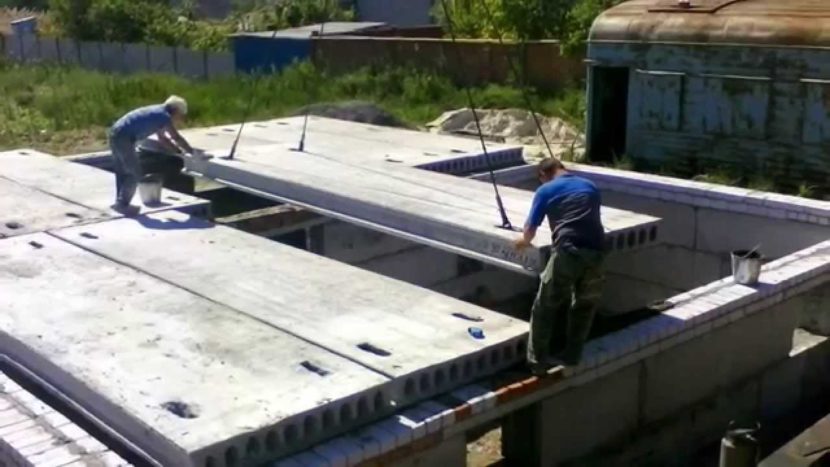

Плиты перекрытия укладываются силами трех монтажников. Один занимается соединением плит, другие их корректировкой при опускании для правильной укладки. Под плиту перекрытия на стену кладется раствор толщиной от 2 см.

Большинство плит перекрытия расчитаны и изготовлены для последующей установки шарнирным методом. Это значит что они должны опираться на стены только с коротких торцов без промежуточных несущих стен. Если есть необходимость опереть длинную сторону на стену то надо заказывать специальную плиту перекрытия для этого. У нее другое армирование и она расчитана на это. Если обычную плиту перекрытия опереть на три стороны то велика вероятность что под нагрузкой на ней появятся трещины из за поперечного изгиба. Она на это не расчитана. Обычная плита перекрытия расчитана на работу на прогиб, тоесть рабочая арматура в ней находится снизу. Если под такой плитой перекрытия поставить по центру дополнительную опору то участок плиты лежащий на этой опоре начнет работать в обратную сторону появятся растягивающие нагрузки не внизу плиты а вверху.

Глубина напуска плит перекрытия должна быть такой, что-бы давление в месте контакта не разрушало стену а так же что-бы обеспечить условие шарнирной установки. Оптимальной является величина 7 — 12 см. Но не более 25 см иначе это уже будет жесткая фиксация плиты что приведет к аналогичным последствиям как при промежуточной опоре. Оптимальной является укладка целых плит, но бывает что плиту перекрытия надо укоротить. В таком случае плиту рубят. Последовательность следующая:

1. Под место рубки подкладывают толстый брусок, что-бы отрубаемая часть была на весу.
2. По линии рубки делается пропил болгаркой, затем кувалдой пробивается бетон над пустотами и под пустотами.
3. После ломаются перегородки.
4. Встречающуюся арматуру режут болгаркой недорезая пару милиметров и разрывая остаток кувалдой, так как арматура может быть преднапряженной и возможен закус диска болгарки.

Обратная ситуация когда

Анкеровка плит перекрытия

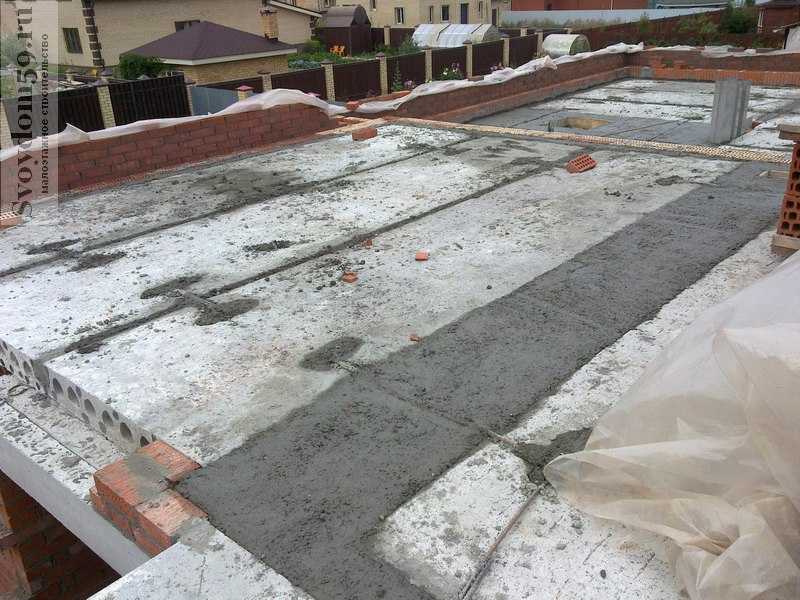

Уложенные плиты перекрытия необходимо анкеровать. Плиты стягивают проволокой через монтажные проушины и проволоку фиксируют сваркой. Схема анкеровки должна быть в проекте, в ином случае используется стандартная схема. После чего все русты (щели между плитами) а также любые другие отверстия заливают бетоном, создавая таким образом монолитное кольцо вокруг плит. Это похоже на армопояс только он расположен не под плитами перекрытия а в одной плоскости с ними. Все вместе это создает очень жесткую и надежную конструкцию перекрытия.
