Как правильно класть кладочную сетку: Где применить кладочную сетку?

виды и размеры материала- как применять +Видео

Ни один строительный материал из керамики или на основе бетона не может обеспечить 100% гарантию прочности построенному из него сооружению без дополнительного элемента. Таким элементом является кладочная сетка. По техническим характеристикам она имеет несколько различий.

В статье рассказывается о одном из самых важных материалов в строительстве, кладочной сетки. Области применения её разнообразны как по прямому предназначению, так и для сопутствующих целей, но от этого её роль не становится меньше.

Все обозначенные факторы говорят об важности применения кладочной сетки для прочного здания. Недорого, прочно, выгодно, быстро и надёжно!

Содержание:

• 1 Кладочная сетка для кирпича. Общие сведения
  • 1.1 Материал исполнения
    • 1.1.1 Металлическая кладочная сетка
    • 1.1.2 Сетка из базальтового волокна
    • 1.1.3 Стеклопластиковая армировочная сетка с полимерным покрытием
  • 1.2 Технические размеры
  • 1. 3 Область применения
• 2 Использование сетки
  • 2.1 Стальная кладочная сетка при армировании кладки стен из кирпича
  • 2.2 Для кладки керамических блоков можно применить базальтовую сетку
  • 2.3 При возведении элементов здания ненесущих весовой нагрузки применяют полимерную сетку
• 3 Заключение

Кладочная сетка для кирпича. Общие сведения

Материал исполнения

Металлическая кладочная сетка

Она состоит из стальной проволоки класса ВР толщиной от 3 мм до 5 мм.

Отрезки арматуры необходимой длинны, свариваются на станках точечным полуавтоматическим аппаратом в местах перекрещивания.

При дополнительных требованиях готовые карты, для уменьшения риска коррозии, покрываются цинком.

Сетка из базальтового волокна

При изготовлении жилы соединяются между собой вязкой с помощью стяжных хомутов из полиэтилена. В отдельных случаях поверхность проволоки покрывается песком с помощью клеевого состава для лучшей сцепки с раствором. Материал по прочности не уступает стальной сетке, не подвержен коррозии.

Стеклопластиковая армировочная сетка с полимерным покрытием

Изготавливается монолитным способом на станках. Применяется только в конструкциях не несущих большой весовой нагрузки.

Технические размеры

• Стандартная толщина жил 2,5 мм, 3 мм, 4 мм, 5 мм. применяется редко.
• Размер ячеек равен 50х50 мм, 50х100 мм, 100х100 мм.
• По форме ячейки делают квадратными, ромбовидными, зигзагообразными.
• По длине готовый лист кладочной сетки равен 200 см, 300 см, 500см,
• Ширина листа 50 см,100 см, 200 см.

Область применения

Основной функцией кладочных сеток из любого материала является усиление конструктивного материала посредством армирования.

• армирование стен,
• усиление арочных конструкций,
• армирование монолитных элементов из бетона,
• устройство стяжки пола или крыши,
• применяется при необходимости нанесения толстого слоя цементной штукатурки.

Существуют места непрямого назначения по использованию такого материала:

• устройство оград,
• изготовление временных клеток для животных,
• укрепление мест хранения сыпучих материалов на строительной площадке.

Использование сетки

Стальная кладочная сетка по своим техническим характеристикам является самой востребованной при монтажных работах в строительстве зданий, в основном её используют в нижеописанных случаях.

Стальная кладочная сетка при армировании кладки стен из кирпича

Как основной несущей конструкции, так и облицовке стен. Она прокладывается через каждые 3 ряда кирпичной кладки в раствор.

Применяется сетка из проволоки толщиной 3 мм или 4 мм, ячейки размером 50х50 мм или 50х100.

Используют два основных способа армирования: горизонтальное укрепление и вертикальное устройство сетки. Последний способ применяется для усиления колонн и простенков, как самых слабых звеньев здания.

Полосы необходимых размеров вырезаются из цельных листов в соответствии с шириной стены, но допускается выход прожилин из кладки внутрь помещения.

Это действие подразумевает два результата; визуальное подтверждение применения сетки при заключении акта скрытых работ, и в дальнейшем отрезки участвуют в армировании слоя штукатурки.

Для армирования углов стеновой кладки используют отрезки проволоки не связанные между собой, но их сгибают под необходимым углом.

Армирование кладочной сеткой не только усиливает прочность стены, но и производится равномерное перераспределение весовой нагрузки на фундамент здания. Тем самым опосредственно увеличивается срок эксплуатации сооружения.

В сейсмоопасных районах уменьшается риск фатальной деформации постройки.

Кладочная сетка применяется при выполнении монолитных работ и изготовлении стяжки для предотвращения растрескивания большого массива бетона перед укладкой плитки.

Для кладки керамических блоков можно применить базальтовую сетку

Она легче по весу, а по остальным параметрам не уступает стальному армированию.

Нюанс в том, что прочность базальтового волокна зависит от диаметра жилы, равный параметр со стальной сеткой с проволокой в 3 мм достигается большим диаметром базальтовых жил, 6 мм.

Толщина шва при кладке одинарного полнотелого кирпича не должна превышать 5 мм. во избежание образования мостика холода, поэтому используется стальная кладочная сетка с меньшей толщиной жил.

А при постройке стен из керамических блоков максимальная толщина шва разрешается до 8 мм. Сам блок является пустотелым и лёгким по весу, поэтому можно использовать базальтовую кладочную сетку с большей толщиной прожилин. Она в несколько раз легче и поддаётся коррозии.

При возведении элементов здания ненесущих весовой нагрузки применяют полимерную сетку

Она прокладывается в кирпичной кладке через каждые 5 рядов, обеспечивая необходимую прочность стене. Её применяют для возведения межкомнатных перегородок и стен санузлов.

Заключение

Такой небольшой элемент как кладочная сетка является одним из самых важных материалов при строительстве любых зданий и сооружений.

Она недорогая, производится в короткие сроки, с длительным сроком службы. Польза её не оспоримая для надёжности и долговечности объекта.

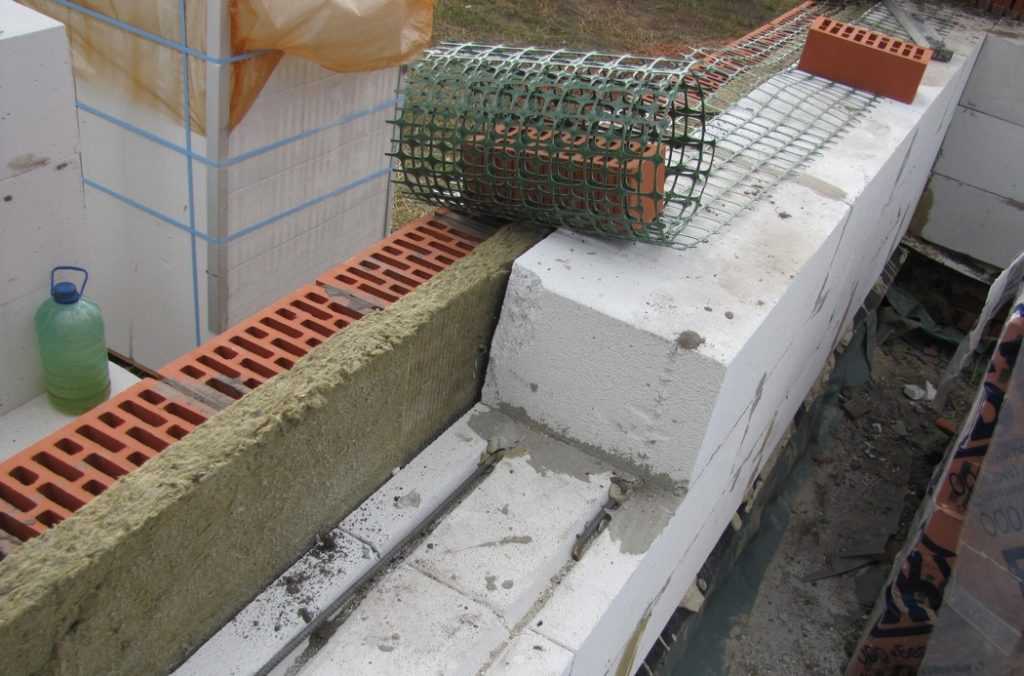

Технология монтажа Базальтовой сетки в многослойной кладке

1. Кладочная сетка серии ССБ используется для соединения облицовочных слоев кирпичной кладки с базовым слоем, который состоит из ячеистых блоков и крупноформатного кирпича. Базальтовая кладочная сетка характеризуется высокие показатели механической прочности, химической и коррозионной стойкостью, низкой теплопроводностью. Материал обладает большей эффективностью по сравнению с использованием металлической кладочной сетки.
2. Схема связывания облицовочных слоев представлена на рис.1.1. Схема соединения облицовочного кирпича с основным слоем из ячеистых блоков или крупноформатных материалов с теплоизоляционным слоем представлена на рис.1.2.
3. Перед укладкой базальтовой сетки необходимо подготовить отрезки сетки. Ширина заготовок равна ширине стены. Длина сетки составляет порядка 3-4 м или ту длину. Которая удобна для укладки.

Рис.1.1 Схема соединения облицовочного слоя из кирпичей с базовым слоем из крупноформатных блоков (без слоя теплоизоляции)

4. Для нарезания базальтовой сетки подойдут хозяйственные ножницы.
5. Укладка сетки производится каменщиками 3 разряда с единовременным возведением всех слоев наружных стен.
6. Прокладка смежных сеток производится внахлест на 2 или 3 ячейки.
7. Сверху уложенной сетки каменщик 4 разряда производит укладку по раствору следующего ряда кладки ячеистых блоков или крупноформатных камней. Во время работы исключают грубые повреждения сетки и минимизируют смещение полотна относительно кладки. Для монтажа используют цементный, известковый или клеевой раствор.
8. Уложенная сетка должна выступать на 3-4 мм с внутренней стороны основного слоя крупноформатных блоков кладки. С целью последующей расшивки швов базальтовая сетка должна не доходить до наружной части облицовочного кирпича на 6-8 мм. Если не выполняется расшивка швов, то со стороны облицовки кладки сетка должна выступать в среднем на 3-4 мм.
9. Базальтовую сетку укладывают через 2 ряда ячеистых блоком, крупноформатных камней по высоте.

Рис. 1.2

10. Во время армирования кирпичной кладки при помощи сетки нужно соблюдать следующие требования:

1. Толщина швов при армировании кладки должна превышать сумму диаметров пересекающихся прутков не менее, чем на 4 мм.
2. Смежные сетки соединяются с нахлестом в среднем на 2-3 ячейки.
3. В месте, где прерывается кладка, устраиваются штрабы с целью надежной связки новой кладки с ранее возведенной частью.
4. Углы кладки дополнительно армируются угловыми элементами кладочной сетки через 2 ряда кирпичей по высоте.
5. Кладка выполняется по «одновременной» технологии с учетом условий труда и с соблюдением требований безопасности.

Как установить проволочную сетку на камин | Главная Руководства

Автор: William Machin

Если вы планируете облицовывать одну или несколько стен кирпичом или камнем, чтобы акцентировать внимание на камине, первым шагом будет установка сетки из металлической проволоки в качестве подложки для раствора. Сетка доступна в листах в магазинах строительных материалов и во многих домашних центрах, и важно, чтобы она была правильно установлена. Прежде чем приступить к работе, наймите электрика, чтобы убрать все осветительные приборы или розетки там, где планируется облицовка.

1. Уложите внахлест ряды строительной бумаги на стену в месте установки проволочной сетки. Измерьте стену от конца до конца и отрежьте кусок по длине канцелярским ножом. Выровняйте нижний край по основанию стены, а верхний край прикрепите к стене полосками малярного скотча вместо скоб, которые затрудняют правильное расположение шпилек в стене.

2. Перекрывайте дополнительные ряды на три дюйма на нижний ряд, прикрепляя верхний край каждого ряда по мере продвижения. Вырежьте отверстия в электрических коробках, где были удалены светильники или розетки.

3. Определите местонахождение стоек в стене с помощью искателя стоек и отметьте на строительной бумаге верх и низ стены у каждой стойки. Проведите вертикальные линии мелом на бумаге между каждой парой отметок в качестве ориентиров для крепления проволочной сетки.

4. Установите степлер с 1/2-дюймовыми скобами. Прикрепите строительную бумагу к стене с помощью скоб с интервалом в 12 дюймов вдоль концов, краев и в поле. На этом этапе стены, где планируется облицовка, например, до высоты каминной полки, от каминной полки до потолка или всей стены, покрываются строительной бумагой.

5. Наденьте рабочие перчатки. Измерьте нижний ряд строительной бумаги от конца до конца и отрежьте лист металлической сетки размером 24 дюйма на 48 дюймов по длине с помощью ножниц для листового металла. В качестве альтернативы можно использовать лист во всю длину и наполнитель. Отрежьте наполнитель достаточной длины, чтобы один конец накладывался на два дюйма на конец полного листа.

6. Установите аккумуляторную дрель с насадкой с резьбовым наконечником. Возьмите несколько 1 1/2-дюймовых палубных винтов и наденьте 3/8-дюймовые стальные шайбы на каждый винт. Совместите нижний край листа проволочной сетки с нижним краем строительной бумаги, убедившись, что чашевидные края проволочной сетки обращены вверх и наружу. Это гарантирует, что слой раствора удержится в сетке.

7. Используйте вертикальные меловые линии в качестве направляющих и прикрепите сетку к стене с помощью шурупов с интервалом в шесть дюймов вертикальными рядами на каждой меловой линии и к стойкам в стене. Наложите следующий ряд проволочной сетки на два дюйма на верхний край установленного ряда и прикрепите его к стене с помощью шурупов по каждой меловой линии.

8. Держите кусок проволочной сетки на лицевой стороне стены, где установлена ​​электрическая коробка, и наложите ее нижний край на два дюйма на нижний лист. Используйте кончики ножниц для листового металла, чтобы вырезать отверстие в проволочной сетке на 1/4 дюйма больше, чем коробка со всех сторон. Прикрепите лист винтами к каждой меловой линии.

9. Установите дополнительную проволочную сетку в перекрывающихся горизонтальных рядах. Отрежьте самый верхний лист так, чтобы он на два дюйма перекрывал нижний ряд, и закрепите его шурупами по меловым линиям.

10. Установите полную обойму 1/2-дюймовых скоб в степлер. Скрепите проволочную сетку с интервалом в шесть дюймов между рядами винтов сверху вниз, вверх по каждому концу и сверху.

Каталожные номера

• Stoneyard.com: Тонкий каменный шпон Установка: Проволочная сетка (металлическая решетка)

Наконечники

• Установите расширенную проволочную сетку чашеобразными краями вверх, а не вниз или в сторону. Проведите рукой в ​​перчатке по сетке нисходящим движением, чтобы почувствовать шероховатые чашевидные края.
• Для стен, имеющих угловой ответ, установите изготовленную просечно-вытяжную сетку на углы после установки листов проволочной сетки. Используйте палубные винты и шайбы с шестидюймовым интервалом в вертикальных рядах.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

Использование проволочной сетки вместо фибры с бетоном

Выбор бетона для жилищного или коммерческого строительства — отличный способ убедиться, что вы используете прочный и долговечный материал. При всех возможных вариантах использования бетона существует несколько способов убедиться, что ваш бетон имеет достаточную прочность для работы. Бетон изменяет плотность при застывании, что делает его уязвимым для растрескивания. Бетон также может треснуть из-за перепадов температуры или неравномерного распределения веса или напряжения. При заливке бетоном проезжей части, фундамента или полов существует два распространенных способа армирования бетона — использование проволочной сетки или волокон.

Использование проволочной сетки является распространенным методом армирования литого бетона. Проволочная сетка образует квадратную сетку, которую укладывают перед заливкой бетона. Проволочная сетка обычно представляет собой один слой двумерной сетки, проходящей по длине и ширине заливаемого бетона, но не по высоте. В процессе заливки бетона рабочие поднимают уложенную проволочную сетку так, чтобы она проходила по середине высоты бетона. Когда бетон застынет вокруг проволочной сетки, внутри бетона будет армирующий материал, который помогает предотвратить растрескивание во время изменений температуры и во время схватывания бетона.

Добавление фибры для армирования готового бетонного раствора, иногда называемого «волокнистой сеткой», является относительно новой разработкой в ​​области заливки бетона. Вместо того, чтобы укладывать проволочную сетку перед заливкой бетона, использование волокнистой сетки предполагает смешивание различных волокон, таких как стекло, сталь, синтетические волокна или натуральные волокна. Волокнистая сетка армирует бетон по всей структуре бетона, а не только в одной плоскости. Это комплексное армирование защищает не только от растрескивания из-за колебаний температуры и изменения плотности при схватывании, но также помогает предотвратить просачивание воды из бетона и придает поверхности бетона более высокую ударопрочность.

В дополнение к более надежной защите заливки бетона, волокнистая сетка обычно требует меньше времени, чем проволочная сетка. Это связано с тем, что проволочная сетка должна быть тщательно измерена, чтобы соответствовать месту заливки, и должна удерживаться на определенном уровне в процессе заливки. И наоборот, волокнистую сетку можно добавлять прямо в смесь, устраняя необходимость в дополнительном шаге при заливке. Волокнистая сетка также более рентабельна, поскольку на заливку уходит меньше времени, а материал используется более эффективно.
