Как правильно двухскатная или двускатная крыша: Как правильно двускатная или двухскатная крыша

Какая крыша лучше — двухскатная или четырехскатная? Сравнительный обзор

Если вы только-только приступаете к проекту своего дома, о котором давно мечтали, первый же вопрос, который возникнет, будет звучать так: какая крыша лучше – двухскатная или четырехскатная по таким параметрам, как надежность, экономичность, практичность? Дело ведь не только в эстетике, хотя и она важна! Столько веков на Руси строили щипцовые крыши – не спроста ведь?

Хотя и в холодной Европе бывает немало снега, а вальмовые крыши там такие же популярные, как и двускатные. В чем их главное отличие и какие преимущества окажутся более весомыми? Давайте разберемся подробнее!

Четырехскатная крыша отличается большей прочностью конструкции и высоким сопротивлением экстремальным нагрузкам. Для российских широт, особенно северной – это идеальный вариант. С другой стороны, четырехскатная крыша имеет большую теплоотдачу, а поэтому для снежных регионов ей необходима дополнительная термоизоляция.

Вот почему опытные проектировщики и архитекторы знают, что руководствоваться лишь одно выбором одной формы крыши из-за бюджета недостаточно.

Вот интересное видео на эту тему, которые мы советуем посмотреть:

А теперь рассмотрим обе крыши с эстетической стороны. Двускатную крышу многие века на Руси украшали мансардными окнами, наличниками и флюгерами, да еще и люкарнами, особенно в последнее время. А вот четырехскатная крыша предполагает более минималистический дизайн, и избыток кровельных элементов на ней смотрится нелепо.

Другими словами, двухскатная крыша – это архитектурная классика для частных домов. Кроме того, для глаза русского человека такая крыша более привычна, ведь именно такую здесь строили многие века. Поэтому даже сегодня большинство проектов загородных домов и коттеджей изготавливается с двускатной крышей. Торец таких крыш обычно заканчивается вертикальной кирпичной стенкой, с треугольной очертанием и карнизом. Т.е. такой фронтон лишь отдаленно напоминает торцы двускатных крыш прошлых веков, но вот форма остается по-домашнему привычной для многих.

А вот за рубежом популярным вариантом считают четырехскатную крышу, которая отличается от двускатной тем, что образует два трапециевидных ската и два треугольных на торцах. Но если вы решитесь именно на четырехскатную крышу, русский стиль украшения дома и этно-экстерьер уже не получится применить. Все, что остается – довольствоваться европейской лаконичностью и простотой форм, которая все еще для подавляющего большинства выглядит необычной и непривычной.

Хотя, согласно неофициальной статистике, дом с четырехскатной крышей сегодня легче и проще продать, чем двускатной, ведь четырехскатная крыша выглядит более солидной, качественной и основательной, тогда как обычная двускатная сегодня все больше напоминает дачный домик. Но достойную конкуренцию четырехскатной крыше могут составить многоскатные щипцовые.

Присмотритесь сами:

Вам будет интересно узнать, что в строительном мире четырехскатная крыша – это четкий индикатор сбалансированности проекта. Если контур такой крыши получается замкнутым прямоугольником, а края скатов сходятся в одной точке – это верное доказательство того, что дом был построен идеально правильной формы. Тогда как двускатная крыша ничего из этого не сможет показать, и достаточно много недостатков не будут видны неопытному глазу. Заказываете дом под ключ? Тогда есть смысл остановиться именно на вальмовой или шатровой крыше.

Еще один интересный момент: вода с двускатной крыши отводится только в двух направлениях – от скатов, тогда когда у четырехскатной крыши она стекает сразу в четыре стороны. Этот момент имеет решающее значение для планировки придомовой территории. Если вы хотите сделать большую проходную зону прямо возле дома, с садовыми фонарями, беседками и ландшафтными элементами, тогда, конечно, более рационально поставить двухскатную крышу, ведь в российской местности при большом количестве снегов и осадков водостоки не смогут полноценно защитить пространство под крышей возле дома.

Если вы проживаете ближе к северу России, то ни кабельный обогрев, ни снегозадержатели не смогут 100% гарантировать, что однажды большой кусок льда не свалится на вас или на дорогой придорожный светильник. А поэтому придомовая территория домов с этой формой крыш устраивается обычно по таким принципам:

В строительном плане четырехскатная крыша ощутимо уменьшает объем кирпичной кладки чердака, но при этом конструкция ее стропил более сложна. Ведь здесь уже появляются диагональные стропильные ноги. И довольно часто по замыслу проектировщиков торцевой скат еще и срезает вальма, причем только его нижнюю или верхнюю часть, образуя таким образом полувальмовую крышу.

Так вот, нередко можно встретить мнение среди народа, что у двускатная крыша лучше, так как более бюджетна, проста и без архитектурных излишеств. Но, в то же время, опытные строители утверждают что полувальмовая и вальмовая крыша по использованным материалам в смете недалеко от обычной двухскатной.

Дело в том, что многие забывают что, вместо торцевых вальм в двускатной крыше вам придется строить фронтоны – из кирпича или другого материала, и это тоже расходы. Если же не брать во внимание фронтоны, тогда четырехскатная крыша получается на 30% дороже, если их учитывать – разница едва ощутима.

Также отметим, что строительство четырехскатной крыши требует определенных инженерных расчетов. Ведь у такой крыши площадь скатов больше, а потому сама конструкция обладает большим весом и оказывает уже более ощутимое давление на стены и фундамент дома, хотя при этом этот сам вес распределяется куда более равномерно, чем в двухскатной. А поэтому, если у вас недостаточно опыта в таком строительстве, возможно придется оплачивать дополнительно услуги профессионального проектировщика.

И, наконец, в работе с вальмовой крышей всегда есть отходы кровельного материала, в отличие от двухскатной:

Также отметим тот момент, что укладывать кровельное покрытие на двускатную крышу намного проще, ведь скаты имеют форму двух идеальных прямоугольников, тогда когда вальмовые скаты – это треугольники и трапеции, а потому вам не избежать подрезки кровельных элементов.

Как мы уже говорили, конструкция четырехскатной крыши более сложна. Вам придется в процессе строительства продумывать больше опор и учитывать не только конструктивные требования к крыше, но и удобство планировки внутреннего подкровельного помещения.

Двухскатная крыша: классическая симметрия и модная асимметрия

Стандартная двускатная крыша состоит из двух прямоугольных скатов одинаковых параметров, которые одной стороной соединяются в коньке, а другой лежат на несущих стенах дома. Такие скаты могут быть как одинаковыми и симметричными, так и располагаться на разной высоте и быть разных параметров.

Двускатные крыши достаточно практичны и привлекательные, но любители асимметрии – современные архитекторы – сегодня все больше отдают предпочтение разноскатным крышам, когда один из скатов выше второго или короче. Здесь кроется основной недостаток такой конструкции: если ей пытаются придать такого рода оригинальность, тогда придется усиливать стропила и более точно рассчитывать нагрузку крыши на стены и фундамент дома.

Кроме того, нередко по стенам таких домов даже со временем идут трещины из-за неправильно распределенной нагрузки. Одним словом, если вы хотите построить что-то однозначно проще вальмовой крыши, тогда придется остановиться только на классической двускатной безо всяких архитектурных излишеств.

Четырехскатная крыша: прочность, надежность и объем

Четырехскатная крыша не только более привлекательна: ей легче придать оригинальный вид при помощи современных кровельных материалов. Сама же стропильная конструкция более прочная и надежная, чем двускатная, и обладает высокой сопротивляемости внешним нагрузкам. Но у такой крыши, куда больше, чем у двухскатной, ребер и внутренних углов.

Главное отличие четырехскатной крыши от двускатной в том, что в ней отсутствует щипцовая и фронтонные стены. Кроме того, в местах пересечения скатов необходимо располагать диагональные и накостные стропильные ноги, в которые ко всему врубают укороченные стропильные – нарожники.

При этом такие диагональные стропильные ноги обладают большей длиной и несут большую нагрузку, из-за чего в пролете им необходима промежуточная опора, которая называется шпренгельной конструкцией. Скажем, повозиться с такой стропильной системой придется точно.

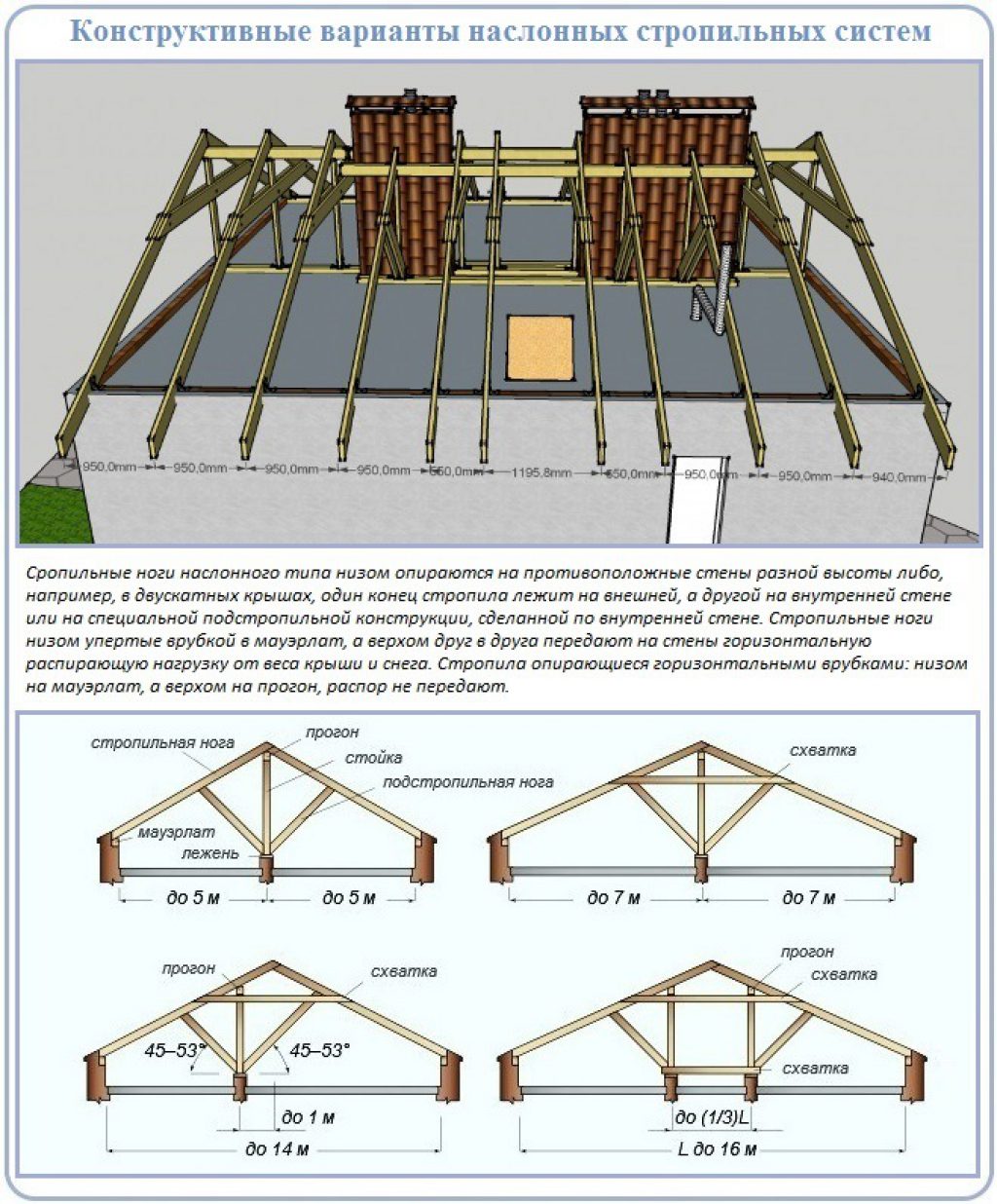

Вот как выглядят стандартные стропильные системы обоих крыш:

Что же касается надежности, при технически правильном выполнении обоих видов крыш вероятность протечек остается одинаковой. Обе крыши замечательно справляются со своим предназначением в мягких и суровых российских широтах, хорошо отводят снег и воду с плоскостей.

Но все же есть один момент: четырехскатная крыша призвана одинаково ровно противостоять сильным ветрам и атмосферным нагрузкам местности, а потому совершенно не важно, в отличие от двускатных конструкций, какой стороной к северу или югу вы строите дом. А потому весь ландшафтный дизайн своего участка Вы запланируете так, как того душа пожелает!

С точки зрения опытных строителей, двускатная крыша – это самая простая форма, особенно, если вы строите ее со стандартной стропильной или стропильно-ригельной системой. Ее легко просчитать, легко скрыть недостатки и ошибки во время строительства стен, а достаточная высота фронтона позволяет установить большие мансардные окна и даже двери с выходом на балкон.

Если же еще двухскатная крыша опирается при этом еще и на аттиковые стены, тогда подкровельное пространство получается просторным и уютным:

А вот под четырехскатной крышей полезная площадь мансарды при те же параметрах дома уже будет меньшей, в ней станет больше заломов, из-за чего свободную планировку мансарды вам делать будет сложнее. И если у такой мансарды нет аттиковой стены, тогда дело совсем плохо. Ведь, чтобы обустроить уютную и функциональную мансарду под крышей, аттиковая стена должна быть высотой от 115 сантиметров:

Двускатная крыша в этом плане хороша тем, что у нее минимум две прямые стены. Но если вальмовая крыша накрывает достаточно большую площадь дома и под ней обустроено сразу четыре мансарды с промежуточными стенами, тогда они тоже получаются уютными и с двумя прямыми стенами.

А вот четырехскатная крыша в этом плане проигрывает двускатной. При обустройстве внутренней мансардой под ней вам придется ставить больше дополнительных вертикальных стен, а окна придется располагать в виде наклонных, что поведет за собой растраты на усиленную их гидроизоляцию. А вот среди преимуществ четырехскатной крыши также выделим такие: чем меньше нижний размер вальмы, тем чердачное помещение получается функциональнее.

Да, есть доля истины и в том, что вальмовая и полувальмовая крыша не позволяют построить настолько обширную мансарду по площади, как классическая двускатная. Но вот опытные кровельщики знают, что при грамотном подходе и правильной организации вентиляции подкровельного пространства для обустройства мансарды все-таки лучше четырехскатная вальмовая кровля.

Кроме того, чердачное пространство или жилая мансарда у четырехскатной крыши прогревается равномерно со всех сторон, а потому температурные режимы в ней наиболее комфортные. Поверьте, это крайне важный момент!

Да, мансарда под четырехскатной крышей имеет больше скатов, и дизайн внутреннего помещения – та еще задача. С другой стороны, дом с четырехскатной крышей имеет замкнутый объем, упорядоченный и спокойный образ. А это уже вопрос восприятия.

Одни и те же кровельные материалы совершенно по-разному смотрятся на двускатной крыше и на четырехскатной. Все дело в визуальном образе, ведь вальмовая и шатровая крыша придает ощущение объема и завершенности, и при этом ее кровельное покрытие хорошо видно с любой точки обзора, тогда когда двускатная крыша выглядит более двумерной и совершенно по-разному с разных углов. Поэтому сегодня достаточно модно покрывать четырехскатную крышу черепицей, тогда когда двускатная обычно редко ассоциируется с таким материалом.

Например, на четырехскатной крыше, которая имеет треугольную или трапециевидную форму, легко укладывать только натуральную черепицу и ее битумный аналог, а все остальные придется отрезать, что приведет к большому количеству отходов. В экономическом плане это не очень выгодно, хотя поштучное кровельное покрытие особо не пострадает.

Поверьте, обе крыши при грамотном подходе будут служить верой и правдой одинаково долго!

Двускатная крыша из профнастила: устройство, каркас, покрытие

Двухскатная крыша из профнастила –  распространенная  современная кровля частных домов и домиков на дачных участках. Она сочетает в себе хорошие функциональные качества и отличный дизайн, а также более проста в исполнении, чем четырехскатная.

Элементы двухскатной крыши

Двухскатная (другое название – щипцовая) крыша состоит из двух состыкованных под углом скатов. На оставшихся сторонах торцы имеют форму треугольника.

Бывает несколько разновидностей:

• классическая,  — скаты наклонены под одинаковым углом, а конек находится на средней оси;
• несимметричная, углы отличаются, конек смещена в одну из сторон;
• с соединением на разной высоте (не по коньку) – требуют сооружения вертикальных перегородок для опоры.

Двухскатные крыши из профнастила популярны благодаря освобождаемому объему чердачного пространства, что позволяет сделать мансарду или обустроить помещение под другие нужды.

Профнастил для двухскатной крыши

Однозначного ответа на вопрос, какой профнастил лучше подойдет для того, чтобы покрыть двухскатную крышу, нет. При выборе учитывают целый комплекс факторов: от угла наклона (минимальный регламентирован СНиП и рекомендациями производителя), до обрешетки и региона.

Кровельный материал с маркировкой Н имеет большую прочность, чем НС и С. Он способен выдерживать солидные нагрузки, однако дорогостоящ. Тонкий НС профнастил можно постелить только на двускатные крыши с как можно более крутым углом. При малом уклоне возможны деформации листов.

Оптимальным вариантом станут:

Несущий каркас

Двухскатная стропильная  система бывает:

• наклонная, — стропила соединяются на коньковой балке;
• висячая, — балки  стыкуются вместе, а опираются лишь на стены.

За распределение нагрузки отвечает – мауэрлат. Этот деревянный брус крепится к стенам закладными деталями и «забирает» нагрузку от стропил. В брусе в местах стыковки  выполняются прорези, в которые «входит» стропило и крепится гвоздями.

Для устройства стропил двухскатной крыши из профнастила чаще всего применяется доска сечением 150х50 мм. Особое внимание уделяется положению фронтальных (крайних) стропил. Контроль за углом остальных (устанавливаемых примерно через 1 метра) ведется с помощью натянутых шнуров.

Утепление кровли

После окончания монтажа «скелета» кровли, приступают к  изготовлению «кровельного пирога».

Если чердак предполагается нежилым, достаточно гидроизоляции, а утепление ведется на перекрытии жилого этажа. Если планируется устроить мансарду, утеплитель кладется со стороны чердака на гидроизоляцию между стропилами и защищается паронепроницаемой мембранной пленкой.

Устройство обрешетки

С наружной стороны крыши, над гидроизоляцией, к стропильным ногам крепятся брусья. Такая контробрешетка предназначена для вентиляции под профлистом.  На контробрешетку двухскатной крыши, в свою очередь, крепится  обрешетка под профнастил. Она для «тонких» типов профнастила выполняется сплошной, для остальных – с шагом около 50 см.

Монтаж профлистов

Листы кровельного профнастила на двухскатной крыше легко смонтировать своими руками: они крепятся к обрешетке саморезами с резиновыми шайбами. Для небольших размеров листа достаточно двух «линий» крепежа – на расстоянии 150-200 мм  от краев. Для длинных желателен дополнительный крепеж посредине. Рекомендуется для лучшей защиты от ветровой нагрузки крепить листы по каждой волне, а стыки соединять заклепками.

Монтаж обязательно начинать с нижнего ряда. Для лучшей защиты от проникновения влаги в подкровельное покрытие, нахлест на листы должен составлять 150-200 мм.

Устройство конька

Наиболее проблемная зона двухскатной крыши – соединение двух кровельных плоскостей. Здесь для защиты нужно смонтировать специальный конек из гладкого металла в цвет основным листам. Он крепится к обрешетке саморезами и уплотняется герметиком. При этом предусматривается вентиляционный зазор 40-50 мм.

Фронтон – обязательный элемент

Для защиты двухскатной крыши от «бокового» попадания осадков необходимо устроить фронтон, выпустив профнастил за кладку не менее чем 400 мм. На свесах со сторон покрытых профнастилом дополнительно обустраивают желоба для отвода воды.

Строительство кровли «с нуля», как и возведение любой другой кровли — очень ответственная работа. Выполняя ее самостоятельно, есть риск совершить критическую ошибку, которая в будущем обе6рнется серьезными проблемами с надежностью. Поэтому, если нет опыта, не стоит экономить на профессионалах. Крыша — через чур ответственный элемент здания, чтобы допускать небрежности в ее обустройстве.

Двухскатная крыша своими руками пошаговая инструкция

Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

• Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
• Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
• Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Виды двускатных крыш

Симметричная двускатная крыша

 Традиционная разновидность, отличительной особенностью которой является равный угол наклона скатов крыши. Наиболее проста в монтаже и расчете распределения нагрузки на несущие стены. Угол наклона скатов, в среднем варьируется от 30 до 60 Градусов. Требует меньшего расхода материала и трудозатрат, потому является наиболее популярной конструкцией в частном строительстве. Единственным минусом такой конструкции является малая площадь чердачного пространства, что не позволят создать дополнительную комнату с достаточной полезной площадью.

симметричная двускатная крыша

симметричная двускатная крыша

Не симметричная двускатная крыша

  Конструкция, состоящая из двух скатов смонтированных по такой же схеме, только углы наклона в горизонте несимметричны. Коньковый брус проходит не по центру дома, а смещен в ту или иную сторону, в зависимости от проекта. Достоинствами конструкции является необычность конструкции, за частую, такие кровли монтируются чтобы придать оригинальности проекту, а так же для возможности получить комнату в чердачном пространстве с необычной геометрией. Недостатками асимметричной крыши является неравномерное распределение нагрузки на несущие стены, что необходимо учитывать при проектировании дома и расчете несущей способности стен.

не симметричная двускатная крыша

не симметричная двускатная крыша

Ломаная двускатная крыша

 Состоит из двух преломленных скатов по одной линии. По сути получается четыре ската но с двух сторон здания. Скаты ниже линии преломления, дополняют внешний вид  фасада, а иногда сливаются с ним, в зависимости от дизайна. Такая крыша требует большего количества материала и затрат, как материальных так и трудовых. Достоинствами и целью монтажа ломаной кровли является получение дополнительной жилой площади. Комнаты в таких мансардах получаются с высокими потолками и большой площадью.

ломаная двускатная крыша

Комбинированная двускатная крыша

  Это разновидность уже относится к сложной крыше. Может включать в одной конструкции два и более видов двускатных крыш, а так же может быть смонтирована в несколько уровней. Нередко можно встретить, когда вместо одной двускатной конструкции над всей коробкой дома, обустраивается несколько, три и более симметричных двускатных конструкций, которые составляют единый кровельный комплекс. Как эстетической дополнение, по такой же технологии перекрываются козырьки, веранды и пристройки. На общем фоне, такое разнообразие придает особый внешний вид всему дому. Недостатками является сложность составления проекта и трудоемкость монтажа, большой расход средств на материалы и работу. Преимуществом комбинированной крыши является максимальная защищенность здания, надежность и эстетичный внешний вид.

комбинированная двускатная крыша

  Кроме трех базовых разновидностей, каждая из них может различаться по углу монтажа  скатов. Проектируются двускатки как с развернутым ( плоским) углом так и остроугольные, достигающие 60-70 Градусов. Такая кровля является отличительной особенностью домов в стиле шале, де еще добавляют низкий скат. Подробней про дома в стиле шале. По длине ската, так же фантазия не ограничена, часто один из скатов значительно опускают к основанию здания, для создания дополнительного навеса или дополнительной защиты здания.

комбинированная двускатная крыша

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

• • крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе. Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;
  • крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы. При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;
  • привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего. Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Видео по теме:

Существуют и другие варианты подобного крепления. Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

• хорошо выдерживает снеговые нагрузки;
• отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Источник

Простая двускатная кровля

Проекты домов с двускатной крышей обычно подразумевают строительство прямоугольных форм. В регионах России такие дома обладают целым рядом значимых преимуществ на фоне других конструктивных решений.

Простая двускатная крышаИсточник proekt-sam.ru

К основным достоинствам этого профильного решения относится:

• аккуратность и привлекательность внешнего вида;
• достаточно простое устройство и незамысловатая стропильная система;
• широкий выбор кровельного материала вследствие значительной надежности крепления;
• качественная вентиляция чердачных помещений;
• легкое освобождение поверхностей крыши от любого вида осадков по причине высоты углового ската, что к тому же значительно продлевает срок службы кровельных покрытий.

В зависимости от вида кровельного материала определяется уклон и высота коньковой опоры.

Небольшой одноэтажный дом с двускатной кровлей

Широким полем деятельности для предоставления проектов одноэтажного дома с двускатной крышей являются застройки садовых товариществ. Для временного проживания не требуется большая квадратура жилой площади и сравнительно недорогие проекты этих домов пользуются вполне заслуженным спросом, как оптимальный вариант решения проблемы.

Одноэтажный дом с двускатной крышейИсточник ek-dom.com

Представленный типовой вариант обладает минимальным количеством дополнительной площади, но весьма уютен. Одноэтажная постройка запроектирована на монолитном ленточном фундаменте:

• с большим чердачным пространством;
• с наружными и внутренними несущими стенами из ячеисто-бетонных блоков и утеплением минераловатой;
• перегородками из пустотелого керамического кирпича;
• с кровельными перекрытиями из деревянных балок, предназначенными под метеллочерепицу.

Загородный дом с простой крышей и террасой

Достаточно непродолжительным летом в регионах России лучше всего наслаждаться в уюте крытых дополнительных пристроек своего дома. Варианты проектов одноэтажного дома с двускатной крышей и террасой предлагают весьма комфортные планировки с оригинальным архитектурным решением.

Одноэтажный дом с террасой и двускатной крышейИсточник cusok.rumebas.ru.net

В подавляющем большинстве проектировка одноэтажного дома с прилегающей террасой включает второй выход из кухонного помещения, что создает дополнительные удобства. Расположение террасы одноэтажного строения, как правило, планируется с «глухой» стороны дома, противоположной главному въезду.

Как рассчитать угол

Наклон ската применяется при расчетах элементов стропильной системы. Он определяется в градусах или процентах, поэтому нужно провести некоторые математические действия.

Двускатная крыша в разрезе представляет собой равнобедренный треугольник (если скаты одинаковые). Ее условно можно разделить на 2 прямоугольных треугольника. Одна из сторон Н — высота до уровня конька, другая L — половина пролета дома. Они измеряются по готовым стенам и фронтону. Требуется рассчитать длину стропила B, которую можно найти исходя из тригонометрических формул.

Тангенс угла ската относительно горизонтали:

tgα= H/L

По таблице Брадиса или помощью с инженерного калькулятора находим соответствующее значение угла в градусах. Например, высота крыши 3 м, ширина дома 9 м, половина пролета 9/2=4,5 м.

tgα=3/4,5=0,6667

Этому тангенсу соответствует угол 34°, то есть крыша имеет средний уклон. Можно использовать функцию косинуса и посчитать длину стропила как B= L / соs 34° = 4,5/0,829=5,42 м.

Также информация об угле наклона нужна, чтобы сориентироваться в кровельных материалах.

Для расчета длины стропил ( и проверки) можно воспользоваться вторым способом — теоремой Пифагора:

B²=H²+L²= 9+20,25=29,25, откуда B =√29,25=5,41 м — длина стропила (без свеса).

Чтобы исключить попадание осадков на стены, нужно добавить не менее 40 см для свеса. Получаем для своего здания минимальную длину стропил 5,81 м при угле наклона ската 34°. Для удобства можно принять B=6 м, чему соответствует стандартная доска.

Двухэтажные дома с красивыми двускатными крышами

Кровля двухэтажного дома должна пропорционально соответствовать всей постройке и не представлять собой массивную «шляпку» гриба-гиганта. Красивые крыши 2-х этажного дома с двумя скатами имеют дополнительное название щипцовых, и являются самым простым вариантом скатной конструкции. Простота монтажных работ значительно понижает цену строительства.

Двухэтажный дом с эффектной двускатной крышейИсточник veecart.ru

К плюсам установки двускатной крыши относится:

• внушительность площади мансарды, где можно разместить кладовые пространства, предметы технологического оборудования или просто обустроить вариант жилого этажа;

• качественная теплоизоляция нижних жилых помещений.

Вариант двускатной крыши двухэтажного домаИсточник m.realtai.ru

К минусовому варианту можно отнести значительную фундаментальную площадь строения, что, естественно, увеличит площадку кровельного покрытия.

Виды двускатных крыш

• Симметричная двускатная представляет собой классический вариант. Нагрузка равномерно распределяется на опору крыши и несущие стены. Стропила не прогибаются и есть возможность установки подпорок и распорок почти в любой точке. Минус у этой конструкции один и крайне существенный при устройстве мансарды — острые углы “воруют” пространство, необходимое для создания полноценной комнаты.
• Асимметричная двускатная отличается от симметричной лишь тем, что конек крыши смещается в ту или иную сторону. Проектирование одного из углов более 45° позволяет создать достаточно просторную комнату на верхнем этаже. Но в то же время усложняются расчеты вследствие неравномерной нагрузки на мауэрлат и несущие стены.
• Ломаная двускатная дает возможность создания полноценного жилого помещения под крышей благодаря изломам на своих скатах. Поверхность скатов, сгибается посередине, образуя грани, делящие их на два прямоугольника. Потолок в мансарде получается высоким, появляется возможность ставить вертикальные окна. В целом комната становится уютнее, приобретая черты комфортного жилого помещения. Но этот проект требует существенного вложения средств ввиду необходимости приобретения качественной древесины, изолирующих, утепляющих и других строительных материалов. Несмотря на это, ломаная крыша со временем становится только популярнее, поскольку позволяет расширить жилую площадь, не затрагивая высоту. К тому же преимущество установки окон в скаты крыши убережет от лишних трат на электроэнергию.

Подробнее о видах крыш вы можете прочитать здесь.

Фото двухскатной крыши ниже:

Симметричная крыша

Асимметричная крыша

Ломаная крыша

Размеры

Расчет высоты кровли очень важен, и если ошибиться с определением габаритов конька, можно столкнуться с проблемами при использовании.

Будет ли крыша низкая или большая, зависит от множества тонкостей и нюансов:

• климатических параметров местности;
• организации чердака под кровлей или его отсутствия;
• типа настилаемого материала.

Чем тяжелее создаваемое покрытие, тем более крутым должен быть его монтаж. При уменьшении размера единичного элемента конек поднимается выше. Но нельзя забывать, что поднятие конька неизбежно влечет расходы, причем сумма затрат нарастает стремительно. Жилая мансарда либо активно эксплуатируемый чердак по санитарным нормам не могут быть менее 150 см по высоте и 120 см по длине. Исключение делается только для очень сложных по составу конструкций.

Нельзя забывать о различного рода регламентирующих документах – они могут быть полезны даже частным строителям. Перед выполнением расчета размеров нужно будет обследовать всю поверхность крыши и стен, отмерить необходимые участки рулеткой – ведь не всегда можно положиться на точность документации по дому.

Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

• мауэрлат;
• стропильная система;
• подкосы с коньками;
• обрешетка;
• теплоизоляция и влагозащита;
• покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Преимущества и недостатки

Устойчивость стен и прочность фундамента, изящество замысла оформителей могут доставить радость только в одном случае – когда сверху «не капает». Технологи и инженеры приложили массу усилий, изобрели множество вариантов кровли. Но по соотношению плюсов и минусов на одном из первых мест все равно оказывается классическая пара скатов. Это две поверхности, размещенные под углом и имеющие точки опоры на несущих стенах. Применение двускатной кровли одинаково хорошо и для торгового павильона, и для загородного коттеджа, и для рядового навеса над автомобилем или входом в дом.

С подобной крыши практически моментально утекают вниз дождевые осадки. Снег не задерживается на ней. И даже ветер не сможет обнажить нижележащие части кровельного пирога бытовок, сараев, хозблоков.

Внизу может располагаться комфортный чердак или даже полноценная жилая мансарда со значительными по площади комнатами. Потребители могут выбрать различные исполнения, видоизменять длину скатов и крутизну каждого из них.

Дачные постройки снабжаются двускатными кровлями чаще всего не только ввиду их устойчивости к погодным условиям и комфортабельности. Антивандальные свойства таких конструкций тоже выгодно выделяют их на фоне прочих. Недостатки обнаруживаются только при сооружении мансард. Обязательно приходится оборудовать слуховые окна и усиливать стропила. Но даже с учетом этих проблем все равно именно этот формат можно считать универсальным типом кровли.

Ломаная мансардная крыша

Такой вариант как ломаная мансардная конструкция вызывает некоторое расхождение мнений в целесообразности ее использования.

Ломаная конструкция двускатной крыши мансардного этажаИсточник blues-dev.ru

Она достаточно сложна в разработке проектов и сооружении, однако, при грамотном инженерно-строительном решении, преимущества такого строения не вызывают сомнений:

• образование дополнительного этажного помещения с жилыми комнатами;

• уменьшенная нагрузка на конструкцию во время зимних снегопадов;

• возможность творческих решений с созданием террасовых площадок и небольших лоджий или балконов, которые придадут дому некую индивидуальность.

Монтажный вариант работ проходит поэтапно, часть которого проводится на земле. Заказ и выбор кровельных материалов происходит по желанию заказчика и почти не ограничен.

Простота возведения и универсальность в эксплуатации – причина популярности двускатной кровлиИсточник homerenovates.com

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

• хорошо выдерживает снеговые нагрузки;
• отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult. ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

для маленьких и больших домов Двухскатная крыша с одной стороны длиннее

Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость двухскатной кровли, воспользуйтесь следующим калькулятором :

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

Стропила , по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату Источник krysha-expert. ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

Опоры под брусок конька . Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

Стойки под стропила . Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

Прогон, он же брус , уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

Затяжки . Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила Источник kayabaparts.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций :

Производят монтаж мауэрлата на стены . К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.

Производят монтаж конькового бруса . Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.

На последние укладывается коньковый брус , который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.

Устанавливаются стропила попарно , образуя треугольники кровельной системы.

Висячие стропила Источник kayabaparts.ru

Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки . Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.

Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.

Поверх обрешетки набивается кровельный материал .

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.

Монтаж наслонных стропил Источник pallazzo.su

Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).

Натягивают между верхними точками двух ферм нить , по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Видео описание

Процесс возведения двускатной крыши в видео:

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

шаг установки 2,15 м , длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

шаг 1,4 , длина 3, сечение 75х125 мм;

шаг 2,15 , длина 5 м, сечение 100х250;

шаг 0,9 , длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног Источник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

если используется асбоцементный шифер, то угол должен быть не меньше 22° , снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

металлочерепица – угол в 14° ;

профнастил — 12° ;

битумная черепица – угол не должен превышать 15° , в противном случае появляется вероятность сползания покрытия с обрешетки;

рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25° .

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Источник arhplan.ru

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида :

Несимметричные . У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

Асимметричные . По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.

Асимметричные со смещением . То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогона Источник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши Источник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли Источник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

хорошо выдерживает снеговые нагрузки ;

отлично противостоит давлению ветра .

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша Источник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

Видео описание

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Постройка собственного дома – задача явно не из легких. Трудности начинаются не при обустройстве стен и даже не при закладке фундамента – сложнее всего подобрать оптимальный вид конструкции, спроектировать здание так, чтобы оно было и функциональным, и достаточно привлекательным визуально.

Одним из наиболее заметных элементов здания является крыша, поэтому ее конструкцию нужно продумать заранее и во всех подробностях. При выборе типа крыши большинство застройщиков забывают о существовании двускатных конструкций с асимметричными скатами. В данной статье будет рассмотрена двускатная крыша с разными скатами и ее особенности.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.

Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

• Один из скатов крыши располагался с южной стороны;
• Противоположный скат располагался под другим углом или увеличивался в длине;
• Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Крыша с разной длиной скатов – это далеко не новое изобретение. Конечно, точные даты и периоды неизвестны, но можно предположить, что самые первые варианты кровли уже были асимметричными – хотя бы потому, что у строителей тех времен попросту не было знаний и возможности сделать конструкцию ровной.

Для измерений использовалась длинная рогатина с привязанным к ее концам шнуром и отвесом. Рогатина устанавливалась вертикально таким образом, чтобы отвес обозначал центр торцевой стены будущего здания. Края шнура растягивались к углам постройки. После определения свеса к стене прибивалась доска. В результате получалась вполне понятная конструкция, отображающая границы будущей кровельной конструкции.

С первым скатом особых сложностей не возникало, а вот обустройство второго было сопряжено с рядом проблем. Если для постройки дома использовались круглые бревна (а так зачастую и было), то выравнивание стен по одному уровню было практически непреодолимой задачей, и попытки сделать ровную конструкцию из-за этого тоже оказывались безуспешными.

Для точности измерений требовался водяной уровень – он позволял выровнять крышу так, чтобы конек располагался по центру, а скаты были равномерными. Архитекторы и профессиональные городские строители имели доступ к хорошим инструментам, а вот в деревнях и селах приходилось строить дома без точных замеров, поэтому кровля нередко получалась асимметричной.

Впрочем, ненамеренную асимметрию нельзя назвать обдуманной и проверенной временами наработкой – она достигалась случайно и каких-то характерных особенностей не имела. Совсем другое дело – сознательные творения опытных зодчих, которые выделяли разноскатную крышу в отдельный архитектурный вид. Чаще всего такие конструкции использовались при обустройстве домов богачей и были необходимы для демонстрации богатства их владельцев.

Методов обустройства крыш с разными скатами было немало. Часто встречаемым явлением были конструкции, состоящие из нескольких отдельных построек с собственными крышами. Скаты могли заворачиваться в самые разные стороны и отличаться по всем параметрам. Конечно, эти конструкции не были похожи на современные двускатные асимметричные крыши, но некоторые сходства просто нельзя не заметить.

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

• Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
• Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

1. Несимметричные крыши . В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
2. Частично ломаные крыши . Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
3. Асимметричные крыши . Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
4. Асимметричные крыши со смещенным центром . На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

1. Одинаковая длина скатов, разный угол наклона . Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
2. Одинаковый угол наклона, разная длина скатов . Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
3. Разная длина и форма скатов . Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
4. Нестандартные конструкции . Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
5. Крыша со смещенным коньком . С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной крыши, как можно заключить из всего сказанного выше, нельзя назвать простым. Даже самые примитивные крыши с разными скатами сложнее в обустройстве, чем традиционные двухскатные конструкции. Если же говорить о крышах со смещенным центром, то сложность проектирования и монтажа сразу же возрастает на порядок. Основная нагрузка в асимметричных крышах концентрируется не на коньке, поэтому классические вертикальные подпорки в данном случае не имеют смысла.

Впрочем, процесс расчетов и восприятие столь сложной конструкции можно упростить – достаточно представить крышу не в виде асимметричной схемы, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга нельзя – но такое рассмотрение конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющих полноценно обустроить асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку от кровли. Правильный расчет и монтаж мауэрлата – это уже полдела, если речь идет о разноскатной конструкции.

Расчет крыши с разными скатами

Чтобы конструкция крыши была качественной и надежной, ее необходимо грамотно рассчитать. Для расчетов лучше всего воспользоваться соответствующими программами, которые позволят точно вычислить нагрузки, приходящиеся на мауэрлат, и определить расположение необходимых подпорок. Самостоятельное вычисление этих параметров возможно, но процесс в таком случае будет чересчур сложным – а обустройство крыши с разными скатами и без того не отличается простотой.

Если описать расчет крыши с разными скатами несколькими тезисами, то все это будет выглядеть следующим образом:

• Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
• Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
• Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.

О процессе ручного расчета асимметричной крыши можно сказать так – в конечном итоге он сведется к определению параметров двух односкатных крыш, которые сведены к единому коньку. Учитывая описанные выше факторы, можно спроектировать конструкцию довольно точно.

Распределение нагрузок по скатам

Описанные выше схемы конструкций – это всего лишь самые популярные виды крыш. Существует и масса других, более изощренных и сложных форм, реализация которых доступна только профессиональным строителям. Впрочем, попробовать всегда можно, но на кону будет стоять эффективность всего здания – основная цель обустройства крыши все же заключается в защите от атмосферных осадков и морозов.

Чтобы кровельная конструкция была надежной, выполняется ряд расчетов, направленных на равномерное распределение нагрузок по скатам. Крыша должна полноценно опираться на все стены здания, иначе ветровые и снеговые нагрузки приведут к перекосам или даже полному разрушению кровельной конструкции.

На отечественном пространстве разноскатные крыши пока не приобрели достаточной популярности, поэтому однозначно сказать что-то об их эффективности и долговечности трудно. Если судить по опыту зарубежных строителей, то асимметричные крыши вполне сравнимы с обычными двухскатными конструкциями, но только при условии грамотного расчета скатов, стропильной системы и нагрузок на коробку здания.

И последний момент – при отсутствии уверенности в том, что двухскатная крыша с разными скатами получится качественной, от ее обустройства лучше отказаться. Все-таки самостоятельный монтаж таких конструкций достаточно сложен и требует наличия соответствующего опыта. Большинство профессиональных строителей с таким опытом просто отказываются работать с асимметричными крышами, мотивируя отказ трудностями, возникающими при монтаже подобных конструкций.

Заключение

Двухскатная крыша с разными скатами, несмотря на свою многолетнюю историю, не только не устарела, но и стала весьма современным решением. Правильно рассчитанная и обустроенная крыша может проработать столько же, сколько и более традиционные аналоги, при этом демонстрируя повышенную эффективность в вопросах сохранения тепла и рационального использования свободного пространства.

Крыша является одним из основных элементов дома, наряду со стенами и фундаментом. Без её правильного устройства дом не будет достаточно прочным и комфортным для проживания. Результатом плохой крыши станут сырость, мокрые стены, всевозможные заболевания и дополнительные траты на отопление.

Предпочтительный тип крыши зависит от климата местности, преобладающих погодных условий. Наиболее распространёнными в наших условиях являются двухскатные, достаточно простые в возведении и обслуживании, и снижающие нагрузку от снега или другой небесной влаги. Немаловажную роль в выборе именно их служит эстетика.

Виды двухскатных крыш

Двухскатная крыша представляет собой довольно простую конструкцию, состоящую из двух скатов, соединённых между собой под углом. Они формируют что-то вроде треугольника. Но при всей простоте этой фигуры и треугольники бывают разными. Отличаются между собой и двухскатные крыши.

Основным отличием их конструкций является угол наклона. В зависимости от типа строения и других необходимых условий он может разниться. Кроме того, углы, под которыми устанавливаются скаты, могут отличаться и между собой. В результате возводят один из видов:

1. Простую симметричную;
2. Простую асимметричную;
3. Ломаную (излом может быть как внутренним, так и наружным).

У каждого из типов есть свои положительные и отрицательные стороны, заставляющие выбирать строителей тот или другой в зависимости от обстоятельств.

Простая симметричная крыша

Этот тип конструкции несомненно является наиболее распространённым. Он является самым простым вариантом для изготовления своими руками. Его внешний вид всегда хорошо смотрится. В конце концов он хорош и тем, что под такой крышей остаётся немало полезного чердачного пространства.

По названию конструкции видно, что является её отличительной чертой: скаты формируют собой равнобедренный треугольник. Симметричность этой фигуры позволяет ей выглядеть пропорционально на любом доме.

Простая асимметричная крыша

Основное отличие от предыдущего варианта также прямо отражено в названии. Конёк крыши такого типа смещён в сторону и в результате треугольник, формируемый ею, превращается из равнобедренного в разносторонний. Данная конструкция выглядит современно, поэтому хорошо подходит для домов в модерном стиле.

У асимметричной крыши есть две важных особенности:

1. Уменьшение размеров чердачных помещений;
2. Неравное распределение нагрузки.

В результате, такой тип конструкции хорош для тех, кому нужно дополнительное место для комнат, которые можно довести прямо до самой крыши. Но она требует правильных расчётов.

Ломаная крыша

Этот тип конструкции наиболее сложен, поэтому его своими руками решаются делать не все. Хотя, на самом деле, это вполне возможно. Просто важно провести изначально правильные расчёты. Ведь основной особенностью является неправильная форма, где нагрузки распределяются крайне неравномерно.

Основным достоинством ломаной крыши, помимо её разнообразного внешнего вида, является то, что она даёт максимум свободной площади под ней. В результате, можно обустроить полноценный жилой второй этаж, мансарду. Благодаря этой особенности её ещё называют мансардной.

Конструкция стропильной системы

Стропильная система — является основой крыши. Существует два основных конструктивных решения для стропил двухскатной крыши:

1. Висячие.

Первый из них применяется тогда, когда дом имеет внутренние опоры, например — несущие стены. В случае их отсутствия предпочтительнее висячий тип.

Но, независимо от того, какой тип стропильной системы решено построить, каждый кто хочет знать, как построить крышу своими руками, должен разбираться в главных элементах конструкции. А именно:

• Стропильная нога или просто стропила . Стропильные ноги являются основой конструкции всей системы. Их располагают сверху, вдоль здания, и соединяют между собой для образования фермы. Поскольку именно они держат на себе покрытие крыши, то и тут важно применять прочную древесину. Желательно, чтобы это были бревно или брус. Монтаж производится исходя из заранее произведённых расчётов, поскольку изменить что-то впоследствии будет очень сложно;
• Стропильная стойка . Этот элемент конструкции помогает распределять нагрузку от стропил. Представляет собой вертикально расположенный брус. Его месторасположения зависит от типа конструкции, которую имеет крыша, и от её размеров. Если речь идёт о простой симметричной крыше с незначительной шириной пролёта, то стойка устанавливается по центру. Если же ширина большая, то тогда дополнительно ставятся две по бокам. Асимметричный вариант предполагает расположение этого элемента в зависимости от длины стропила, а ломаный — двух по бокам. Правда, если комнат больше, чем одна, то в последнем случае нужна дополнительная стойка по центру;
• Прогон . Главная задача прогонов соединять стропила, одновременно придавая им жёсткость. Прогоны могут быть коньковыми или боковыми. Первый располагают на самом верху крыши, в районе её конька. Делают прогоны из брусов. Иногда применяют доски. Наиболее распространённым является сечение 50 на 150 мм. Если прогон делают не только коньковым, но из нескольких брусов или досок по бокам при большой длине крыши, то тогда их поддерживают стойкой, идущей от конька и опирающейся на лежень. Боковые прогоны соединяются с ней посредством подкосов;
• Подкос . Представляют собой конструкцию из брусов, расположенных под определённым углом и опирающихся на лежень. Их основная задача заключается в том, чтобы служить опорами для стоек. Могут быть диагональным или продольными. Последние используют чаще всего, они находятся на одной плоскости со стропилами. В то же время первые необходимы, если в местности наблюдается повышенная снеговая или ветровая нагрузка. При ней также желательно выбирать угол подкосов в 45 градусов;
• Лежень . Находится в самом низу конструкции. По возможности его располагают на внутренней несущей стене. Его основное предназначение в том, чтобы служить опорой для стоек. На него же крепятся откосы;
• Затяжка . Этот элемент соединяет стропильные ноги, располагаясь под ними перпендикулярно. Параллельно он обеспечивает большую жёсткость конструкции;
• Ригель . Также соединяет стропильные ноги, но в отличие от затяжки не снизу, а сверху. Устанавливается внахлест. Делают ригель из доски такого же сечения, что и сами стропила;
• Обрешётка . Этот элемент устанавливается на завершающем этапе монтирования стропильной конструкции, поскольку он является основанием для покрытия. Состоит из брусьев и досок, которыми параллельно соединяют между собой стропила сверху донизу. Кроме того, что она служит для крепления кровли, обрешётка помогает перераспределять нагрузку от неё. Поэтому расстояние элементов между собой зависит от материала, который будет применяться при покрытии.

Общее представление о значении каждого элемента конструкции существенно облегчит задачу строительства двухскатной крыши своими руками.

Расчёты

Расчёт нагрузки на различные элементы крыши является важнейшим этапом, поскольку от него зависит прочность и безопасность конструкции. Нужно помнить, что именно треугольник является её самой жёсткой частью.

Нагрузки на стропила могут быть трёх видов:

1. Постоянными. Это те нагрузки, которые стропила ощущают постоянно. Например, вес отделочных и кровельных материалов, обрешётки и т.д. Для того, чтобы её узнать достаточно сложить все эти веса. Обычно постоянная нагрузка составляет около 40 кг/м.кв.;
2. Переменными. Они действуют в разное время с разной силой. К ним относится, например, ветровая. Для того, чтобы посчитать ветровую нагрузку или нагрузку от осадков нужно заглянуть в СНиП;
3. Особыми. Речь идёт о нагрузках, связанных с повышенной сейсмической активностью.

При расчёте нагрузки, оказываемой снегом, его вес множится на установленный коэффициент поправки, учитывающий давление ветра. Также вводится коэффициент зависимости от угла наклона крыши — чем он ниже, тем больше нагрузка. При угле превышающем 60 градусов он не учитывается.

Угол наклона

Правильный расчёт угла наклона зависит от некоторых особенностей. Во-первых, многое зависит от выбранного материала. Так, ондулин, профнастил, металлочерепица, шифер требуют угла в 20–45 градусов. А мягкая кровля — до 20 градусов.

Во-вторых, угол наклона зависит от климата в котором возводится крыша. Если мало осадков, то можно сделать его и незначительным. А при большом количестве — наоборот. Но, стоит помнить, что большие углы подвержены большим ветровым нагрузкам.

Длина стропил

Расчёт длины стропил не представляет особой трудности. Он производится на основе теоремы Пифагора. Длина стропила принимается за гипотенузу треугольника. А роль катетов исполняют — высота крыши и половина ширины дома. К полученному значению стоит добавить несколько десятков сантиметров для запила.

Шаг стропильных ног

Их выбор зависит от используемого для покрытия кровли веса конструкции и использованного материала. Обычно он варьируется в пределах 60-100 см.

Сечение стропил

Расчёт правильного необходимого сечения стропил — один из самых важных моментов, поскольку этот показатель сильно влияет на надёжность конструкции. При этом учитываются:

• Нагрузки;
• Длина стропила;
• Шаг стропил;
• Используемый материал;
• Тип древесины, применяемой в строительстве дома.

Чем выше шаг стропильных ног — тем выше и сечение.
На видео подробоное описание расчёта стропильной системы.

Виды стропильных систем

Существует два основных вида стропильных систем, из которых выбирают возводя двухскатную крышу. Речь идёт о висячих и наслонных и стропилах. Каждый из видов предназначен для различных сооружений.

Висячая конструкция

Висячие предназначены для небольших домов, чья ширина не превышает 6–6,5 погонных метров. Они не подходят для домов с широкой крышей. Также их не используют там, где есть средняя несущая стена.

Конструктивные особенности

Особенностью конструкции висячих стропил является то, что они опираются на две крайних несущих стены. В результате система находится под сильным воздействием распирающего усилия. В случае необходимости его снижают с помощью крепящейся внизу затяжки-ригеля.

Крепление к мауэрлату

Особенность конструкции висячих стропил диктует и то, как они крепятся к «фундаменту» всей системы — мауерлату. Единственным вариантом крепления является применение узла с нулевой степенью свободы. Шарниры, например, использовать нельзя.

Наслонная система

Наслонные стропила являются безальтернативным вариантом, когда речь идёт о большой крыше. Но для них нужно или наличие внутренней несущей стены, или же специально установленных промежуточных опор. Параллельно мауэрлату укладывается лежень, который принимает на себя часть нагрузки от конструкции.

Отличия между висячими и наслонными стропилами

Висячие стропила не требуют наличия промежуточных опор или внутренней несущей стены, но их распирающее усилие сильно влияет на конструкцию. В то же время, благодаря тому, что они опираются также на лежень посредине, наслонные стропила легче, в том числе и в сборке. Они лучше подходят для больших крыш.

Устройство двухскатной крыши своими руками

Как уже отмечалось, двухскатная крыша пользуется особой популярностью благодаря тому, что её конструкция позволяет возвести её своими руками. Что естественно довольно привлекательно для тех, кто любит строить сам или хочет существенно сэкономить.
Возведение конструкции двухскатной крыши состоит из нескольких больших этапов, каждый из которых важно выполнить правильно. В таком случае крыша будет стоять долго и не завалится.

Установка и крепление мауэрлата

Формально двухскатную крышу можно сделать без мауэрлата. В таком случае стропила будут опираться на балки перекрытия. Но так не рекомендуют делать по одной простой, но важной причине — балкам придётся принять на себя дополнительную нагрузку от крыши.
Устанавливается мауэрлат вдоль стены на которую будут опираться стропила, параллельно коньку дома, как это показано на фото.

Соединение мауэрлата

Концы брусьев, которые будут соединяться, запиливаются под углом в 90 градусов. После того, как концы прикладывают друг к другу, их скрепляют болтами и только ими. Важно не использовать вместо болтов какой-то другой материал, по типу гвоздей или проволоки.

Крепление

Способы крепления мауэрлата исходят из того, что он устанавливается поверху стены. При этом, он может располагаться как строго по центру стены, так и со смещением к одному из краёв. Но важно соблюсти расстояние в пять сантиметров до наружного края.

Между стеной и брусом кладётся слой гидроизоляции. Для этого подойдёт вполне и простой рубероид.

Это защитит дерево от влияния влаги, которая может попадать на стены. Само крепление должно быть максимально прочным, ведь ему придётся выдерживать ветровую нагрузку. Существует несколько способов фиксации мауэрлата к стене.
Способы крепления мауэрлата к стенам во многом зависят от того, из какого материала строится дом.

• Если здание возводят из монолита, то лучшим решением являются анкерные болты;
• Если дом возводится из бруса, то обычным решением являются деревянные нагели. Их можно усилить дополнительным креплением;
• Довольно распространённым вариантом крепления являются скобы. Их любят за то, что они довольно универсальны, хотя и не являются наиболее прочным решением;
• Если здание возведено из пористых материалов, таких как пенобетон, то правильным выбором будет крепление мауэрлата на арматуру;
• Шарнирное крепление, благодаря тому, что оно скользящее, подходит в первую очередь для тех домов, которые построены из материалов, дающих заметную усадку;
• Как дополнительное крепление можно применять прочную, например — вязальную, проволоку. Как самостоятельный вариант она не применяется.

Правильный выбор крепления даст возможность пережить крыше удары даже самого сильного ветра.

Установка стропил и стоек

Существует два варианта сборки стропильных ног. Их можно собрать или сверху, на крыше, или внизу, на земле. Второй вариант проще делать своими руками, но он занимает больше времени. Второй потребует использования механизмов, поскольку вручную конструкцию стропильной системы наверх поднять сложно.

Но, так или иначе, изготовление стропил нужно делать строго по разметке. Для этого хорошо подходят специальные шаблоны, которые делаются из фанеры после того, как были произведены все расчёты.

Перед креплением стропильных ног к мауэрлату в них надо сделать запил. Пилить можно только стропила, поскольку такие процедуры над мауэрлатом ослабляют его. Для крепления используют три гвоздя. Два из них забиваются по краям, а третий нужно вбить через верхнюю плоскость конструкции по центру. Благодаря использованию трёх вбитых таким образом гвоздей стропильная нога хорошо притягивается к мауэрлату и не двигается.

Что касается верхнего крепления стропил между собой, то существует три основных способа сделать это.

1. Без опорного бруса. Стропила можно сращивать встык или внахлёст. В первом случае концы обрезаются так, чтобы образовались равные углы. После прикладывания концов друг к другу, их соединяют с помощью металлической или деревянной планки. Кроме того, вверху вбивают гвоздь. При соединении внахлест концы обрезают нужным образом и соединяют болтами;
2. С использованием опорного бруса. Этот метод необходим, если речь идёт о большой крыше. Стропила у конька так же крепятся встык или внахлест, но дополнительно они опираются на брус, который в свою очередь также служит опорой для стоек;
3. Методом врубки. Он предполагает врубку стропильных ног в опорный брус.

Опора конька монтируется после того, как установлены две крайние стропильные ноги. Потом происходит крепление стоек. А потом, оставшихся стропил. Увидеть это всё можно на фото или видео.

Утепление и защита от воды

Правильные утепление и гидроизоляция очень важны в отечественном климате. Особенно, когда дело касается крыши, на которую постоянно и сильно воздействует окружающая среда. Да и влага, которая скапливается в самом доме, тоже поднимается на чердак в виде пара.

Исходя из вышесказанного, важно выбрать утеплитель, имеющий функцию пароизоляции. В остальном же его тип не имеет значения. А вот, что касается гидроизоляции, то и наиболее подходящими считаются рулонные её виды. Например, специальная плёнка. Её можно легко уложить прямо на стропила. Как это делается можно увидеть на видео.

Установка обрешётки

Обрешётка монтируется последней, но она играет не последнюю роль.

Без неё неудобно перемещаться по крыше, а кровельный материал излишне давит на стропила.Кроме того, она даёт возможность появиться воздушной подушке между кровельным материалом и утеплением.

Конструкция обрешётки и её шаг зависят от того, какой материал будет укладываться на кровлю.

1. Решетчатая обрешётка укладывается под шифер, черепицу или металлочерепицу, профнастил. В случае с металлочерепицей расстояние должно составлять 350 мм, а под шифер и профнастил — 400 мм;
2. Сплошная обрешётка используется для мягких типов покрытия.

Делают её из бруса или доски, а если речь идёт о мягкой — из фанеры, листов ОСБ или той же доски. Укладывают на брус расположенный вдоль стропил, как это показано на фото и видео.

Расчёт площади крыши

Двухскатная крыша зачастую имеет простую форму, поэтому рассчитать её площадь не составит особого труда. А ведь это крайне важно сделать точно, ведь от знания площади зависит расход материалов.

Рассчитывая площадь крыши, для этого, чтобы не путаться не стоит обращать внимание на параметры всевозможных вентиляционных отверстий, мансардных окон или дымоходов. Достаточно лишь узнать высоту от перекрытия потолка до конька и длину конькового прогона. Эти параметры перемножаются. Если площадь крыши разделить на синус угла наклона стропила, то можно узнать площадь одного ската.

Типовые параметры

Особенностью конструкции, которой отличается двухскатная крыша, является то, что её можно разбить на отдельные типовые части. Посчитав площадь каждого такого элемента, отдельно и сложив всё вместе можно получить искомую величину количества материалов.

Поскольку крыша делается с наклоном, то нужно знать его угол.

Косинус угла нужен для определения точного показателя площади почти всех элементов.

Типовыми элементами являются ноги стропил, формирующие основу ферм. Кроме них присутствуют раскосы, подкосы, опоры, прогоны.

Кровельное покрытие: выбор и установка

Монтаж кровельного покрытия является завершающим этапом работ. Но ему предшествует выбор подходящего материала. В наше время производители предлагают огромный выбор кровельных материалов, каждый из которых имеет свои плюсы и минусы. Выбор всегда за потребителем и зависит от его эстетических предпочтений, денежных возможностей и климата.

• Натуральная черепица. Это очень красивый, традиционный, но вместе с тем и дорогой материал. Её высокая цена компенсируется очень долгим сроком службы, если конечно её специально не бить или же на неё воздействуют крайне неблагоприятные погодные условия;
• Металлическое покрытие. Такая кровля также является достаточно традиционным решением. Сегодня производители предлагают множество вариантов металлических листов для крыши, отличающихся не только прочностью, но и внешним видом;
• Деревянная крыша. Крыша из гонта или шпинделя несомненно имеет множеств эстетических достоинств. Но на довольно дорогая и без специальной обработки подвержена гниению;
• Наливное покрытие. Оно считается достаточно недорогим и надёжным. Относится к категории мягких покрытий. Недостатком является то, что его можно использовать лишь на крышах с не очень крутыми скатами.

Монтаж каждого из видов материалов производится по-своему и для них используются разные крепления. Информацию можно узнать из видео или у производителя. После монтируются карнизные свесы.

Крепление деталей

Умение правильно закрепить малейшие детали является важнейшим в деле изготовления крыши своими руками. Есть несколько основных методов соединения и крепления частей конструкции кровли.

Так, пазовое соединение используют, скрепляя диагональные части. Если же идёт речь о соединении перпендикулярных элементов, то оно годится только для тех из них, где не так важна прочность.

Металлические уголки и пластины также довольно популярны. Их отличает хорошая прочность. Но недостатком является опасность того, что некоторые шурупы вывернутся от нагрузок. Для минимизации рисков применяют комбинированный метод крепления.

Стоимость двухскатной крыши

Стоимость сильно разниться от того, делается ли крыша своими руками или с помощью мастеров. В последнем случае она выйдет существенно дороже и цена может достигать нескольких сотен тысяч. В первом же случае основные расходы уйдут на материалы.

В общую цену конструкции входят:

• Материалы;
• Установка мауэрлата;
• Установка стропильной системы;
• Установка гидроизоляции;
• Установка обрешётки;
• Монтаж кровли.

Выполнение любого из этих элементов собственноручно удешевляет строительство.

Фронтон является заметной частью дома. Поэтому для его обшивки принято использовать привлекательные материалы. Это может быть доска в тон крыше, фанера или сайдинг. В случае деревянных домов фронтон может вырезаться заранее. Подробнее об этом рассказано на видео.
Двухскатная крыша благодаря простоте и доступности конструкции, позволяющей её устроить в том числе и своими руками, стала по-настоящему универсальным решением. Знание отдельных особенностей позволит легко избежать главных проблем при её возведении.

Крыша дома – это конструкция, которая находится наверху строения. Она придаёт зданию красивый и законченный вид и защищает от солнечных палящих лучей, снега и дождя.

Каждый будущий владелец дома при его возведении хочет, чтобы крыша хорошо переносила все атмосферные невзгоды. Поэтому, прежде чем начинать строительство, необходимо решить, какому виду крыши отдать предпочтение, чтобы она надёжно защищала дом.

В нашей стране почти во всех регионах зима бывает снежной и холодной. Необходимо выбирать такой вид крыши, которая будет отлично противостоять ветру и атмосферным осадкам. Также она должна быть простой в монтаже, иметь хорошую обтекаемость и не протекать во время проливных дождей и оттаивания снега.

Какие бывают формы крыш

Крыши бывают плоскими и скатными. Плоские крыши почти не используются в строительстве домов, так как обслуживание конструкции такой формы будет проблематичным: дождевая вода на ней застаивается, а снег зимой приходится убирать самостоятельно.

Скатные крыши – это практичные конструкции. Атмосферные осадки не скапливаются на их поверхности, так как дождевая вода и снег свободно сходят по скату в водоотвод.

Этот вид крыш очень популярен при возведении индивидуальных домов и коттеджей.

В зависимости от конструкции каркасного элемента скатные крыши имеют следующие формы:

1. односкатная;
2. двускатная, или щипцовая;
3. вальмовая;
4. шатровая;
5. полувальмовая;
6. многощипцовая;
7. мансардная и другие.

Наиболее популярным видом защитных конструкций при строительстве жилых построек считается двускатная крыша. Она отличается лёгкостью создания и экономическим фактором, так как при возведении данной конструкции обрезки и другие отходы кровельного материала практически отсутствуют. Ещё наши предки возводили двускатные крыши на домах, которые служили не одному поколению семей.

Типы двускатных крыш

Двускатные конструкции бывают трёх типов:

• симметричная;
• с разными углами наклона скатов;
• ломаная щипцовая (мансардная).

Все эти типы отличаются друг от друга не только формой, но и площадью чердачного помещения, которое можно использовать в качестве дополнительного пространства для хранения вещей и прочих хозяйственных целей.

Также можно сделать мансарду – комнату для проживания кого-то из членов семьи. Обустройство кровли в этом случае будет иметь свои особенности, так как необходимо

Чтобы понять, какой конструкции отдать предпочтение, необходимо рассмотреть каждый тип в отдельности.

Симметричная двускатная крыша

Это наиболее распространённый вариант двускатной крыши при строительстве индивидуальных жилых домов и коттеджей.

Симметрия помогает сделать нагрузки на стены и мауэрлат равномерными.

При такой форме конструкции стропила прогибаться не будут, а подпорки можно устанавливать в любом месте.

Отлично подходит для такой конструкции в качестве кровли – надёжный и прочный материал, который хорошо противостоит ветру и атмосферным невзгодам.

Двускатная крыша с разными углами наклона скатов

Если угол одного ската сделать более 45 градусов, тогда под крышей можно обустроить дополнительное жилое помещение.

При возведении асимметричной двускатной крыши необходимо произвести правильные на стены и основание дома в такой конструкции будет распределяться неравномерно.

Кроме того, от угла наклона зависит длина ската, что следует учитывать при выборе кровельного покрытия. Например, профнастил не рекомендуется использовать на крышах, у которых длина скатов превышает 12 м.

Важно! При угле наклона ската в 45 градусов вес снега можно не учитывать, так как снежный покров будет самостоятельно спадать с крыши под своей тяжестью.

Ломаная щипцовая, или мансардная крыша

Благодаря такой конструкции можно сделать полноценный второй этаж крыши с большими окнами и просторными комнатами.

В этом случае линия излома крыши должна проходить на высоте не менее 2,8 м.

Такой вид крыши существенно отличается от обычной симметричной или асимметричной крыши, и не только в визуальном плане.

В качестве кровельного покрытия используются и другие материалы.

Обратите внимание! Расчёты при создании такой крыши будут сложными, поэтому лучше обратиться к специалистам, которые смогут рассчитать расположение стропил и других элементов данной конструкции.

• ендов;
• фронтонов;
• рёбер;
• щипцов.

Ещё одна комбинация такого вида конструкции – полувальмовая крыша. Это не только красивое, но и практичное решение, благодаря которому можно получить просторную мансарду и долговечную крышу.

Варианты стропильной системы

Стропильная система – это основа любой крыши. Она будет нести все нагрузки, поэтому необходимо делать правильные расчёты перед началом работ.

Прежде всего и скатов будущей крыши.

Учитываются вес кровли, обрешётки, снеговая и ветровая нагрузки.

Может быть разных типов, которые различаются расположением подпорных элементов, а также крепежей.

Висячие стропила

Данный вид стропильной системы используется, когда необходимо сделать лёгкую конструкцию крыши.

Это может понадобиться, если в доме нет капитальных перегородок, а стропила будут опираться только на боковые стены.

Расстояние между стенами должно быть не менее 6 метров и не больше 14 метров.

Висячие стропила дают большую нагрузку на стены. Для её снижения применяются различные соединительные элементы по горизонтали и диагонали. С их помощью стропила скрепляются между собой. К таким соединительным элементам можно отнести:

• затяжки;
• подкосы;
• бабка;
• ригель.

Наслонные стропила

Наслонная стропильная система используется, когда внутри дома есть капитальные стены.

Монтаж таких стропил намного проще по сравнению с предыдущим вариантом.

Основной опорной конструкции точкой будет коньковый прогон.

Перед началом монтажа стропильной системы необходимо на стены уложить гидроизоляцию и установить мауэрлат.

Конструкция двускатной крыши

При возведении двускатной крыши сначала необходимо уложить балки перекрытия. Материал для балок выбирают с учётом дальнейшего использования чердака.

Если в нём планируется сделать помещение для хозяйственных нужд, тогда используют обычные доски.

Для устройства мансардной комнаты понадобится толстый брус, который будет упираться на несущие стены.

Балки крепятся между собой при помощи гвоздей.

Стропильная система – это несущий элемент крыши в виде каркаса, который крепится на перекрытии. Монтаж стропил должен быть грамотным, так как от этого зависит надёжность всей конструкции.

• Мауэрлат – это «фундамент» крыши, и его часто устанавливают по всей длине несущей конструкции.
• Коньковый прогон крепится на несущие стойки в строго горизонтальном положении. Этот важный несущий элемент должен будет держать вес не только кровли, но и снега, который может скапливаться на крыше зимой.
• Обрешётка выполняется из бруска размером 40 х 40 или 50 х 50. Элементы обрешетки крепятся между собой при помощи гвоздей.
• Установка прогонов и стропил требует проведения тщательных расчётов, ведь погрешности в данном случае недопустимы.

Обрешётка и, соответственно, кровля будут держаться хорошо и служить долго лишь в том случае, если монтаж всех систем выполнен чётко и правильно.

Совет: Не стоит экономить на материале для стропил. Они должны быть сделаны из ровных досок прямоугольного сечения, без трещин, плесени и других признаков порчи.

Преимущества двускатной крыши

К достоинствам такого вида крыши можно отнести:

• Практичность. Если чердачное помещение сделать достаточно просторным, тогда в нём можно устроить мансарду или полноценный чердак для хозяйственных вещей.
• На чердаке или в мансарде можно устанавливать и кондиционирования.
• Дождевая вода и снег прекрасно будут сходить с наклонной плоскости такого вида крыши.
• Оригинальный внешний вид. При строительстве можно выбрать схему возведения крыши как с одинаковыми, так и с разными углами наклона.
• Возведение двускатной конструкции не требует применения сложнейших технологических решений.
• Не требует больших денежных затрат во время проведения ремонтных работ.
• Даже неопытный домашний мастер сможет своими руками выполнить возведение такой крыши.
• Данный вид конструкции подходит по стилю любой форме основания.
• Воплощение любых дизайнерских идей в оформление конструкции: выпуклые или вогнутые скаты, различные декоративные элементы, оригинальные башни, арки .

Двускатная крыша, выполненная своими руками, – это отличный выбор для человека, который хочет построить долговечный и практичный дом. Ведь у такой конструкции множество преимуществ и полностью отсутствуют недостатки.

О возведении двускатной крыши, установке мауэрлата и креплении балок смотрите в видео:

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

Симметричная двускатная крыша имеет лаконичный вид Симметричная кровля оптимальна для кирпичного здания Вальмовая кровля имеет конструкцию,похожую на двускатную Асимметричная форма крыши делает здание оригинальным Простая двухскатная крыша подходит для домов из любых материалов Асимметричная крыша не требует особого ухода Монтаж кровельного материала проводится после полного завершения крепления стропил

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

Возведение двухскатной крыши с разными скатами

Возведение двухскатной крыши собственными руками — процесс относительно несложный. Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Как определиться с углом наклона

Диапазон углов наклона двухскатных крыш охватывает разбег от 11° до 45° и даже более.

Если Вы задались целью соорудить разноуровневую крышу с двумя скатами, учтите, что угол наклона зависим от многих факторов:

• Разновидности и качества материалов, которые будут использоваться в кровле;
• Климатические условия;
• Архитектурное решение самого здания.

Более теплые и сухие климатические данные региона не требуют слишком резких углов от конструкций крыш, поэтому поверхность можно сделать не такой крутой. Если же наоборот, климатические условия предполагают большое количество осадков, угол наклона должен быть круче, чтобы не накапливать снежные наносы и уменьшить их нагрузку на поверхность крыши.

Существует также угол наклона, при котором снежный покров не оказывает практически никакого давления. Это угол в 45°, использование его в проектировании снижает возможность сильного просчет.

Планирование процесса кровли должно включать и данные нагрузки, оказываемой силой ветра. Увеличенный уклон повышает силу ветрового давления на поверхность, поэтому будет не лишним усилить обрешетку и стропила. К примеру, скачок наклона с 11 до 45 градусов увеличивает силу давления ветра впятеро. Исходя из этого, если Ваша постройка находится в зоне разгула сильных ветров, проектируемая Вами крыша должна иметь более пологий уклон.

Проект двускатной крыши с разными скатами открывает возможности для обустройства веранды под крышей или организации навеса, покрывающего террасу.

Монтаж строп крыши с двумя разными скатами

Система строп – это базовая основа, на которой будет держаться вся конструкция. Приступая к выполнению проекта двухскатной крыши с разными скатами, необходимо разобраться, чем же все-таки отличается симметричная стропильная система от той, что Вы будете сооружать при постройке крыши, где скаты имеют не одинаковые параметры.

В основе симметрии скатов треугольники с равными сторонами, этим обуславливается равнозначность противолежащих скатов по всем геометрическим параметрам и уклонам углов.

Что же касается проектирования крыши с учетом разных параметров скатов, проектирование каждой стороны необходимо продумывать по отдельности. Соответственно и треугольник будет иметь не равные бедренные стороны.

Это займет немного больше времени при разработке проекта и его воплощении в жизнь. Но зато такая конструкция более привлекательна и необычайна, со стороны смотрится гораздо эффектнее.

Стропильные системы могут иметь наклонный характер и висячий. Крайние опоры зданий, как правило, имеют стропила висячего вида, потому как ноги этих стропил предназначены для функций изгиба и сжатия.

Такое конструктивное решение имеет распирающее действие, которое распространяется в горизонтальном направлении, передаваясь на стены. Для его снижения рекомендуется использовать деревянную или металлическую стяжку, ее располагают в самом низу стропильного основания.

Балка же будет служить перекрытием. Этот вариант хорош для крыш с мансардами. Для того, чтобы сделать крепление стропил более мощным и повысить его прочность, необходимо устроить стяжку достаточно высоко.

Использование стропильной системы наслонного характера выгодно при кровле сооружений со средней несущей стеной либо же при наличии промежуточных столбчатых опор.

Края стропил переносят свой вес, упираясь, на стены сооружения. Частично, они умеют упор на внутренних стенах и опорах, следовательно, возможно использование их элементов в качестве балок изгиба. Такая крыша в итоге имеет более облегченную конструкцию.

Возведение конструкции происходит чередованием висячих и наслонных стропиловых ферм, располагающихся сверху нескольких пролетов:

• Стропила висячего характера лучше всего устанавливать там, где отсутствуют промежуточные опоры. Если присутствуют стропила наслонного характера, установка возможно только при межопорном расстоянии, не превышающем 6, 5 метров.
• Для увеличения ширины стропил добавляется дополнительная опора. Ее необходимо перекрыть стропилами наслонного характера, размер которых не превышает отметку в 12 метров, а при двух опорах – 15 метров.
• Сооружения, выполненные с использованием бруса как материала, стропилы имеют упор на венцах сверху. Добиться большей прочности креплений можно при помощи закрепления ног стропил нигелями, болтами или скобами.

Для того, чтобы собрать все составляющие части, применяются болты, зуб и металлические накладки. В качестве защиты от пагубного воздействия климатических особенностей погоды, рекомендовано использование карнизного свеса, длиной не менее 5,5 см, который применяется как верхняя обвязка.

Расчет — дело ответственное. Неверное сечение может послужить причиной разрушения стропил. Такая проблема просматривается в нарушениях расположения сочленений и в таком случае эксплуатация крыши просто становится невозможной. Поэтому, самостоятельно проделывая все этапы работы, расчет все-таки безопаснее доверить профессионалу.

Крепление мауэрлата

Брус, имеющий параметры сечения 15х15 см – это и есть мауэрлат. Он выполняет опорную функцию для наклонных стропил, распределяя равномерным образом общую нагрузку, а также выступает в роли фундамента. Мауэрлат служит подложкой под ногой стропил, он размещается на всю длину сооружения. При малой ширине сечения возможно провисание спустя некоторое время.

Во избежание такого провисания, применяется решетка, сложенная из стоек, ригеля и подкосов. При этом используются доски с замерами 25х150 мм, вдобавок можно положить пластины, которые были получены из бревен диаметром 13 см.

Расчет площади крыши

Чтобы не запутаться и правильно высчитать площадь крыши:

• Такие мелкие детали как дымоходная труба, мансардное окно или кровельное, вентиляционные отверстия нет необходимости высчитывать;
• Размер установленного ската должен быть крайне точен, расчет необходимо вести от краевой линии карниза непосредственно до самого низа конька;
• Брандмауэрные стены, свесы и парапеты тоже попадают под учет;
• От материала для кровли многое зависит, необходимо обращать внимание и на этот момент.

Немаловажный момент: при использовании рулонных материалов или черепицы необходимо уменьшить скаты в длине на 70 сантиметров.

Видео — двускатная крыша с разными скатами

https://www.youtube.com/watch?v=17lft-kzOjk

Что такое двускатная крыша, плюсы, минусы, типы

Если вы находитесь в процессе проектирования нового дома или обрамления крыши, то вы, вероятно, изучаете различные типы крыш, чтобы определить, какой из них лучше всего подходит для ты. Два типа форм крыши являются наиболее популярными для домов в Соединенных Штатах; они включают двускатные крыши и вальмовые крыши. Сегодня мы сосредоточимся на Гейбле. Если вы рассматриваете этот тип дизайна для своего дома, вот ваш путеводитель по всему, что вам нужно знать об этом.

Где используются двускатные крыши?

Их можно найти по всей территории Соединенных Штатов. Фактически, это наиболее распространенная форма, используемая для жилой архитектуры в холодном, дождливом или умеренном климате. Они также встречаются во всех частях мира, где бывает дождь или снег (особенно в северной Европе), потому что шаг (который может варьироваться) обеспечивает более легкое отведение воды, что помогает предотвратить утечки и повреждения от скопления воды. В Пенсильвании их можно найти почти везде, потому что они являются самым популярным типом стиля.Тем не менее, бедра занимают второе место.

Как выглядит двускатная крыша?

Они, вероятно, выглядят именно так, как вы себе представляете, если представляете себе традиционный американский дом. У них есть две наклонные стороны, которые встречаются на коньке, а две наклонные стороны, которые встречаются, образуют торцевые стены, которые имеют треугольное расширение, называемое фронтоном. Это также называется А-образным участком стены между двумя наклонными сторонами. Эти стороны могут быть разных размеров в зависимости от свойства; некоторые более крупные здания иногда могут иметь два или более фронтона для увеличения глубины, что называется двускатной крышей, а не односкатной крышей. Существуют различные конструкции двускатных крыш, о которых мы поговорим далее в этой статье.

Как долго служит двускатная крыша?

Несмотря на то, что существует множество факторов, которые помогают определить срок службы, при правильной установке он обычно может прослужить в среднем около 40 лет. Иногда они могут длиться даже дольше, если у них есть адекватная поддерживающая структура. Факторы, влияющие на срок службы, включают в себя то, насколько хорошо он был первоначально установлен, качество используемых материалов для двускатной крыши и был ли он поврежден в прошлом в результате упавших деревьев, штормов или чего-либо еще.

Различные типы двускатных крыш

Наряду с классической конструкцией вы можете выбрать из множества вариантов. Если вам нужна помощь в определении того, какой тип крыши вам подходит, наша команда Legacy Service будет рада помочь!

1. Поперечный фронтон – Этот тип имеет две или более линий двускатной крыши, которые в конечном итоге пересекаются, потому что два конька крыши перпендикулярны друг другу. Дома этого типа, как правило, имеют сложную планировку из-за своей конструкции.
2. Коробчатый фронтон – Этот тип имеет сходную конструкцию с классической структурой. Эта конструкция характеризуется треугольными расширениями на каждом конце дома и тем фактом, что секция крыши имеет коробчатую форму на конце.
3. Голландская двускатная крыша – Этот тип представляет собой гибрид вальмовой и двускатной крыш. При такой конструкции двускатную крышу размещают поверх вальмовой, чтобы увеличить пространство мансарды. Если вы ищете двускатную крышу в дополнение к вальмовой, этот тип может быть подходящим вариантом.
4. Передний фронтон – В этом случае входная дверь дома располагается под фронтоном. Они, как правило, популярны в местах, где фасад дома выходит на улицу.
5. Боковой фронтон – В этом случае входная дверь дома располагается под двускатной крышей. Крыша будет состоять из двух панелей одинакового размера, расположенных под углом.

Преимущества и недостатки двускатной крыши

У всего есть свои преимущества и недостатки, и двускатные крыши не исключение.Подойдет ли он для вашего дома или нет, зависит от множества факторов, одним из которых является то, где вы живете, и тип климата в вашем районе. Вот плюсы и минусы выбора этого типа:

Преимущества

• Их легко построить — По сравнению с другими альтернативами, этот тип считается самым простым и легким в сборке.
• Они обеспечивают больше места – Поскольку они имеют наклонную или треугольную форму, фронтоны обычно могут предоставить домовладельцу больше места.Многие люди выигрывают от дополнительного чердачного пространства и еще лучшей вентиляции по всему дому.
• Они доступны по цене . Те, у кого ограниченный бюджет, найдут фронтон более доступным вариантом. Общая стоимость строительства и установки одного из них будет ниже, потому что его проще построить, чем другие типы.
• Имеют надежный водоотвод – Этот тип имеет надежную водосточную систему благодаря наклонной конструкции. Дождь и снег могут легко соскальзывать, что сводит к минимуму риск протечек и гарантирует, что крыша прослужит дольше.
• У вас будет множество вариантов материалов — Когда дело доходит до конструкции, у вас будет множество вариантов материалов. Бетонная черепица, глиняная черепица и металлические листы могут использоваться для строительства и дополнения крыши в зависимости от ваших требований.

Недостатки

• Необходимо правильно установить – Это может не быть недостатком, потому что это несложно, но если крыша установлена ​​неправильно, это может вызвать больше проблем.Однако тот, который был установлен с использованием правильных материалов и поддержан соответствующим каркасом, может прослужить много лет.
• Склонность к повреждениям от ветра — Если вы живете в районе, где в любое время года бывают ураганы, этот тип может быть не лучшим вариантом. Сильные ветры могут оказывать огромное давление и даже привести к тому, что части крыши отслоятся.

В чем разница между двускатной крышей и вальмовой крышей?

Двускатные крыши чаще всего сравнивают с вальмовыми крышами, которые являются еще одним из самых популярных типов в Соединенных Штатах.Итак, в чем разница между ними? Что ж, давайте сначала посмотрим, что такое вальмовая крыша:

Вальмовая крыша — это та, которая имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся вверху, образуя гребень.

Почему люди выбирают вальмовые крыши?

Люди предпочитают вальмовые, а не двускатные, потому что они, как правило, более устойчивы, особенно в районах с сильными штормами и сильным ветром. Шатровые крыши также идеально подходят для ветреных и снежных районов, потому что наклон позволяет снегу и воде легко соскальзывать.

Каковы недостатки вальмовых крыш?

Одним из недостатков вальмовой конструкции является ее более высокая стоимость, поскольку для ее сложной конструкции может потребоваться больше строительных материалов. Кроме того, правильная установка и регулярное техническое обслуживание имеют важное значение, когда речь идет о том, чтобы мелкие проблемы не превратились в серьезные проблемы в будущем.

В Legacy Service мы хотели бы помочь вам выбрать, какой тип подходит именно вам, будь то фронтон, вальм или что-то совсем другое. Если у вас есть какие-либо другие вопросы относительно чего-либо, от открытого стиля до изогнутого или даже крылатого, пожалуйста, посетите наш веб-сайт.Запишитесь на консультацию по замене кровли, позвонив нам по телефону 215-798-9790. Мы с нетерпением ждем ответа от вас!

Опубликовано 23 августа 2019 г. в Roof

Hip Vs. Двускатная крыша: что выбрать

Готовы построить свой дом? Существует множество форм и стилей на выбор, которые добавят вашему дому другую эстетику и характер. У каждого типа есть свои плюсы и минусы, и некоторые из них будут работать лучше в вашем регионе, чем другие. Например, крутые крыши распространены в районах с большим количеством снегопадов, чтобы сильный снег не скапливался на крыше и не приводил к ее обрушению.В этой статье давайте сравним вальмовые и двускатные крыши, чтобы помочь вам определить, какую из них вы предпочитаете для своего дома.

Что такое двускатная крыша?

Двускатная крыша состоит из двух плоских сторон, сходящихся посередине в одну точку. Две другие стороны состоят из стены, идущей до вершины крыши.

Что такое вальмовая крыша?

Шатровая крыша имеет четыре стороны, ведущие к вершине. Внешняя стена дома не видна ни с одной стороны дома, кроме как под карнизом.Существуют различные вариации вальмовых крыш. Павильонная, мансардная, шатровая, голландско-щипцовая и полувальмовая — все они считаются типами вальмовых крыш. Они варьируются от пирамидальных стилей до церковных шпилей, а также от комбинации конструкций двускатной и шатровой крыш.

Плюсы и минусы двускатной крыши

Двускатная крыша — один из самых популярных стилей крыш, который вы увидите в США, и не зря. Острый уклон позволяет крыше легко сбрасывать дождь и снег, а также дает достаточно места для чердака, сводчатых потолков или просто для обеспечения достаточной вентиляции.Их простая конструкция означает быструю установку, а также они дешевле, чем более сложные крыши. Однако высота крыши делает их уязвимыми для сильного ветра. Те, кто живет в ветреных или подверженных ураганам районах, должны тщательно подумать о двускатной крыше и убедиться, что используются правильные скобы и методы установки, если они выбирают этот стиль.

Плюсы и минусы вальмовой крыши

Вальмовая крыша обеспечивает большую прочность и устойчивость, чем двускатная. Четыре стороны, соединенные вместе, помогают поддерживать друг друга и позволяют этому стилю противостоять сильным ветрам.Боковые стороны с острым наклоном также позволяют легко скатывать дождь и снег, особенно в сочетании с гладким материалом, таким как металл. Если требуется чердак или жилое помещение, они могут быть построены так, чтобы было пространство под ними. Имея более сложную конструкцию, они дороже и требуют больше времени для монтажа, чем двускатные крыши. Если используются слуховые окна, дополнительные ендовы создают места для потенциальных утечек. Однако правильная установка может ограничить этот риск.

Готовы установить крышу в Грузии?

Теперь, когда вы немного разбираетесь в четырехскатных и вальмовых крышах, у вас может появиться представление о том, чего вы хотите.Даже если вы этого не сделаете, не стесняйтесь обращаться к нам здесь, в Superior Roofing Company of Georgia по телефону 770-279-2621. Мы поможем вам выбрать идеальный стиль для вашего дома, чтобы он и выглядел потрясающе, и хорошо функционировал.

Позвоните сегодня, чтобы начать!

Что такое двускатные крыши?

Опубликовано: 26 октября 2018 г.

Двухскатная или двускатная крыша имеет две наклонные стороны, которые сходятся на коньке. Две наклонные стороны, которые встречаются, образуют торцевые стены с треугольным расширением, называемым фронтоном.Его также можно назвать А-образным участком стены, расположенным между двумя пересекающимися наклонными сторонами. Важно отметить, что эти стороны могут быть разных размеров в зависимости от собственности, а более крупные жилые дома иногда могут иметь два или более фронтона, чтобы добавить больше структуры и глубины.

История двускатных крыш

Двускатные крыши восходят к ранним древнегреческим временам, когда они использовались в храмах. С тех пор крыши стали архитектурным элементом Северной Европы и Америки.Здание, обращенное фронтоном к улице, называется фронтонным. С другой стороны, здание с боковым фронтоном имеет гребень, параллельный улице, и обращен к ней кулисом или желобом. В период средневековой готики фасадные дома считались нормой на улицах немецких городов. В эпоху Возрождения, между 14 и 17 веками, стали популярными здания с боковыми остроконечными крышами, на которые повлияла итальянская архитектура. Между началом 19 века и 1920 годами в Америке стали популярны дома с фронтонами.

Как строятся двускатные крыши?

Двускатная крыша состоит из двух секций, наклоненных вниз в противоположных направлениях. Они размещаются таким образом, что самые высокие горизонтальные края соединяются вместе, образуя верхнюю точку или конек крыши. Шаг и высота желобов могут варьироваться в зависимости от размера участка. Коньковая доска проходит вдоль самой высокой точки или пика крыши и параллельно внешним стенам. К коньковой доске прибита верхняя часть обычных стропил, эти стропила наклонены вниз, где они прибиты к потолочным балкам и наружным стенам.

Как долго служат двускатные крыши?

Срок службы двускатной крыши зависит от качества ее монтажа и используемых материалов. В среднем правильно установленная двускатная крыша может прослужить 40 лет и даже дольше при условии, что она имеет соответствующий несущий каркас.

Преимущества двускатной крыши

Наклонная конструкция двускатной крыши служит надежной системой отвода воды. Угловой наклон означает, что вода и снег могут легко соскальзывать с крыши.Этот аспект крыши сводит к минимуму риск протечек, что, в свою очередь, гарантирует, что крыша не будет повреждена и прослужит дольше.

Двускатные крыши просты и легки в строительстве. Они намного проще по своей конструкции по сравнению с другими вариантами крыш.

Наклонная или треугольная конструкция двускатной крыши обеспечивает больше пространства для домовладельца. Домовладельцы могут извлечь выгоду из дополнительного чердачного пространства, а также лучшей вентиляции в собственности.

Двускатная крыша — доступный вариант кровли для людей с ограниченным бюджетом.Поскольку двускатную крышу построить намного проще, чем другие варианты сложной кровли, общие затраты на строительство и установку двускатных крыш ниже.

При строительстве двускатной крыши можно использовать самые разные материалы. В зависимости от требований, металлические листы, глиняная черепица и бетонная черепица могут использоваться для строительства двускатной крыши и дополнения дома.

Недостатки двускатной крыши:

Двускатные крыши – не самый благоприятный вариант, когда речь идет о ураганных регионах.Конструкция двускатной крыши более подвержена ветровым повреждениям, так как имеет более крутой уклон по сравнению с другими типами крыш. Верхняя часть крыши может легко создать ловушку, привлекающую ветер. Сильный ветер может оказывать сильное давление на фронтон и может привести к тому, что крыша отслоится.

Несмотря на то, что двускатные крыши довольно просты в установке, их должен устанавливать профессионал. Хорошая двускатная крыша может прослужить долго, если она была установлена ​​с использованием правильных материалов и надлежащим образом поддерживалась ее каркасом.Если каркас установлен неправильно, крыша может обрушиться.

Варианты двускатных крыш:

Коробчатые двускатные крыши:

Коробчатые двускатные крыши имеют конструкцию, аналогичную классической двускатной крыше. На каждом конце дома есть треугольные пристройки, а на конце секция крыши заключена в коробку.

Передние двускатные крыши:

Фасадная двускатная крыша имеет входную дверь дома, расположенную под фронтоном.Фасадные дома очень популярны там, где фасад дома выходит на улицу.

Боковые двускатные крыши:

Боковая двускатная крыша имеет входную дверь дома, расположенную под боковой стороной двускатной крыши. Базовая крыша состоит из двух панелей одинакового размера, расположенных под углом.

Голландские двускатные крыши:

Конструкция голландской двускатной крыши представляет собой гибрид двускатной и вальмовой крыш. Двускатная крыша размещается поверх вальмовой крыши, добавляя больше места на чердаке.

Поперечные двускатные крыши:

Поперечные двускатные крыши имеют две или более линии двускатной крыши, которые пересекаются. Два конька крыши делаются перпендикулярно друг другу. Дома с крестообразными двускатными крышами имеют сравнительно сложную планировку из-за своей конструкции.

Двускатные крыши с надстройками односкатной крыши:

Вы можете изменить внешний вид классической двускатной крыши, добавив удлинение односкатной крыши к коньку двускатной крыши. Этот дизайн популярен среди владельцев недвижимости, которые хотят увеличить пространство для лучшей высоты над головой.

Цена двухскатных крыш

Как правило, затраты на рабочую силу для создания двускатной крыши составляют от 6 до 12 долларов за квадратный фут. Для крыши площадью 1500 квадратных футов затраты в среднем составляют от 9000 до 18000 долларов. Дополнительные фронтоны и слуховые окна могут увеличить расходы.

Конструкция фронтонного карниза — изящное домостроение

Три основные переменные, которые следует учитывать при проектировании карниза для двускатной крыши, — это ширина фронтона, выступ карниза и детали в углу фронтона. заканчивается.Эта первая часть серии из двух частей посвящена карнизам, которые не возвращаются на фронтон. Второй смотрит на детали возвратов фронтона с коробчатым карнизом.

Общие практические правила

Дизайн карниза начинается с рассмотрения общей композиции здания и пропорций. При проектировании фронтонного карниза без возврата необходимо учитывать следующие размеры: ширину наличника (толщина составляет от 6 до 8 дюймов) и выступ от боковой стены (устанавливается от 12 до 18 дюймов). ., в зависимости от стиля здания).избегайте концов фронтонов шириной более 8 дюймов, особенно если свес карниза меньше 12 дюймов.

Начало с каркасом крыши

Конструкция вашего карниза определяется конструкцией вашей крыши . до изготовления ферм самая простая конструкция крыши заключалась в том, чтобы выводить открытые концы стропил за пределы стен дома. Фермы упрощают строительство, но при их использовании важно убедиться, что получившийся карниз соответствует дизайну вашего здания.

Открытый карниз со стропилами

перед стропильными фермами открытые концы стропил были продолжением каркаса крыши. Потолочные балки поднимали стропила и придавали зданию дополнительную высоту.

Открытые карнизы с фермами

При проектировании открытого карниза с фермами крыши убедитесь, что вы поднимаете пятку фермы и используете более толстый верхний пояс.при этом карниз поднимается, что предотвращает его конфликт с высотой верха окна.

Закрытый карниз с угловым потолком

Открытые концы стропил требуют больше усилий для установки и обслуживания с течением времени. Более того, поскольку дома все чаще переходят на кондиционированные чердаки, закрытые карнизы становятся все более популярными.При закрытом карнизе вы все равно хотите поднять высоту пятки фермы. Кроме того, приложите дополнительные усилия, чтобы установить угловой софит. Это выглядит значительно лучше, чем плоский софит.

Закрытый карниз с плоским потолком и без выступа

По умолчанию в конструкции карниза используется плоский софит. В то время как плоские софиты хорошо работают в некоторых ситуациях, в большинстве случаев они приводят к возврату карниза свиной отбивной. Будьте предельно осторожны при использовании плоского софита.

Закрытый карниз с плоским потолком и приподнятой пяткой

При использовании плоского софита обязательно предусмотрите приподнятую пятку на ферме.Это поднимает карниз, придавая высоту линии крыши, а также удерживая карниз на расстоянии от высоты оконного проема.

Фронтонные детали для закрытых карнизов

Угловой потолок

Самый аккуратный вид фронтона с закрытым карнизом — наклон софита, что избавляет от необходимости решать фронтон на конце фронтона. Эта конфигурация выглядит как открытый карниз, но имеет те же преимущества — простоту обслуживания и энергоэффективность — что и закрытый карниз.

Карниз для свиных отбивных

Высмеиваемый карниз из свиной отбивной подробно освещался во многих статьях. Это неудачный результат соединения геометрии плоского софита на боковом карнизе с углом торца фронтона. Это деталь, которую следует избегать любой ценой. Если вы не можете использовать угловой софит, используйте одну из двух деталей плоского софита, показанных ниже. Нет причин использовать карниз из свиной отбивной.

Плоский потолок, упирающийся в торцевую стену

Если необходимо использовать плоский софит, прижмите плоскую часть софита к стене, чтобы выровнять ее с угловой доской.Это позволяет выступу фронтона карниза простираться вниз и с первого взгляда выглядеть как угловой софит.

Плоский потолок с кронштейном

Хотя плоские софиты не идеальны, один из способов их маскировки — остановить горизонтальный софит у фронтонной стены, как в предыдущем примере, а затем добавить декоративный кронштейн на фронтоне, чтобы скрыть переход от плоского к угловому . Отвес-против.квадратный карниз

Карнизы с отвесным срезом перпендикулярны земле, а карнизы с прямоугольным срезом перпендикулярны углу крыши.

Марианна Кусато — автор книги «Правильно соберите свой дом: архитектурные элементы, которые следует использовать и избегать». Рисунки автора.

Подробнее о конструкции крыши:

Как построить двускатную крышу и увеличить свес крыши

Руководство по строительству двускатной крыши.Правильное утепление и гидроизоляция двускатной крыши. Монтаж торцевого свеса.

Технология и процесс устройства двускатной крыши считается самым простым из всех конструктивных решений. Важным моментом является то, что этот тип кровли разнообразен и нет необходимости вести строительство по определенному типовому проекту. При планировании как построить двускатную крышу следует знать, что существует несколько видов двускатных крыш: с разным уклоном, с широким фронтонном и свесной конструкцией.

Остроконечная крыша считается самой практичной конструкцией. С этой крыши снег соскальзывает под собственной тяжестью, и летом она защищена от застоя воды.

Каковы основные преимущества выбора этого типа кровли?

• Незначительная нагрузка на фундамент.
• Низкая стоимость кровли.
• Вам не нужна помощь экспертов.
• Никаких переговоров с архитектором.
• Дополнительная жилплощадь.
• Без специального оборудования.

Конструкция двускатной крыши спроектирована таким образом, чтобы не только выдерживать порывы ветра и вес выпавшего снега, но и равномерно распределять и передавать давление кровли на стены и фундамент дома. Для расчета элементов двускатной крыши воспользуйтесь онлайн-калькулятором фронтона.

Поэтапное строительство двускатной крыши:

1. Изготовить обрешетку

Тип обрешетки зависит от назначения кровли. Для металлочерепицы подойдет разреженная обрешетка, а для битумной – сплошная.

2. Изготовить стропильную систему

Соберите стропила на земле, а затем поднимите подготовленные секции вверх. Каждая секция крепится к стеновой пластине. Начните с двух внешних секций и выровняйте все средние секции в соответствии с ними. Остальные детали, т. е. свесы, стойки, балки, конек и т. д., устанавливаются впоследствии как доборные элементы.

Обычно стропила изготавливаются из обрезной доски размером не менее 2х6 дюймов. Настенная плита изготовлена ​​из деревянного бруса 6х6 дюймов.Для продольных балок и смежных стоек отведены все доски размером 2×6 дюймов, но только двойные.

3. Закрепите настенную пластину

Надежно закрепите настенную пластину, так как на нее будет опираться вся конструкция крыши. Уложите гидроизоляцию между стеновой плитой и стеной. В качестве гидроизоляции можно использовать рубероид. Стропильные фермы должны быть прибиты к стеновой пластине шурупами под наклоном.

4. Крепление конька

Установите коньковую балку, состоящую из двух брусков.Монтаж конька ведется после гидроизоляции. Если ширина стоек стропил более 21 фута, применяют метод с наклонными стропилами. Этот способ сложнее, чем монтаж с висячими стропилами, так как требует использования промежуточных подпорок и дополнительного конька.

Основные требования к двускатной крыше

Есть несколько правил относительно как построить двускатную крышу которая простоит много лет.

• Крыша должна быть выполнена только из легкого кровельного материала.
• Изоляция является основным элементом конструкции мансардной крыши.
• Уложите изоляционный слой с обеих сторон. Гидроизоляция кровли начинается с укладки гидроизоляционного материала с внешней стороны, а затем изнутри устанавливается пароизоляция.

Принципы утепления двускатной крыши

Планируя обустройство двускатной крыши, которая будет надежной защитой от перепадов температур, позаботьтесь о правильном утеплении и системе гидроизоляции. Укладывая гидроизоляционные материалы (пароизоляцию и утеплитель) в правильном порядке можно добиться результата, что дом долгие годы будет теплым и сухим.

Сначала необходимо уложить пароизоляцию, прижав ее к стропилам с помощью гвоздевых планок. Сверху укладывается минеральная вата или любой другой утеплитель с аналогичными свойствами.

Гидроизоляция, покрывающая утеплитель, крепится под обрешеткой, а рубероид фактически укладывается сверху.

Как увеличить свес фронтонной крыши

Для обустройства торцевого свеса стандартной крыши коньковую балку удлиняют за пределы фасада на предварительно выверенную длину с помощью обрезных стропил.Затем таким же образом удлиняются несущие балки крыши, закрепленные на фермах.

После этого следует закрепить карниз к торцевым сторонам конька и несущим балкам. Можно обойтись и без прибивания карниза переднего свеса софитами. Но для улучшения благоприятного внешнего вида дома все же рекомендуется установить софиты.

Такой подход обеспечивает гарантированную защиту пространства под карнизом от задувания дождевой водой. Выносные опоры должны в итоге определять зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.

При монтаже боковых карнизов кровельные балки необходимо выпустить за пределы плоскости наружной стены. Длина аутригеров в данном случае зависит от ширины отмостки фундамента и высоты здания. После укладки кровельного материала переходите к фиксации концов балок. Вы можете использовать переплет доски.

В результате у вас получится коробка с горизонтальной нижней частью. Затем можно переходить к декорированию шкатулок.

Как построить двускатную крышу: вопросы и ответы

Насколько оправдан выбор двускатной крыши для дома? Это действительно лучший вариант или просто глобальная закономерность?

Каркас двухскатной крыши благодаря конструктивным особенностям идеально сочетает в себе простоту установки и обслуживания с надежностью и прочностью.Эти и многие другие критерии делают строительство двухскатной крыши полезной и разумной услугой для частного и коммерческого жилья.

Какие виды двускатных крыш можно использовать при застройке дома?

Существует ряд вариантов двускатных крыш (типы, виды):

1. Простая двухскатная крыша – симметричная.

Самый распространенный из-за простоты и надежности устройства кровли. Пропорция обеспечивает равномерную передачу нагрузок на несущие стены и погонаж.Тип и толщина изоляции не влияют на выбор изделия. Сечение балки позволяет обеспечить запас несущей способности. Нет возможности прогиба стропил. Опоры и распорки можно разместить практически в любом месте. Очевидный минус – невозможность обустроить полноценный мансардный этаж. Из-за острых углов есть «глухие» зоны, не пригодные для использования.

2. Простая двухскатная двускатная крыша.

Устройство с одним углом более 45° приводит к уменьшению количества неиспользуемой площади.Есть шанс сделать жилое пространство под крышей. При этом возрастают потребности в расчетах, в связи с тем, что нагрузка на стены и фундамент будет распределяться неравномерно.

3. Арочная двухскатная крыша с наружным и/или внутренним изгибом.

Данная конструкция крыши позволяет обустроить под крышей полноценный второй этаж. Естественно, легкая двускатная крыша отличается от ломаной не только визуально. Основная беда кроется в сложности вычислений.

Есть ли разница в подборе материалов для двускатной крыши с мансардой или обычной мансардой?

Для того, чтобы понять, как правильно сделать двускатную крышу, следует сначала решить, будет ли чердачное помещение устраиваться мансардным.

Это очень важный фактор, от которого напрямую зависит конечный результат, получаемый в итоге, в частности – форма будущей кровли, которую следует спланировать и рассчитать заранее.

Итак, возведение кровли начинается с установки балок перекрытий на стены верхнего яруса.Выбор материала для балок напрямую зависит от наличия чердака.

При обустройстве обычного чердачного помещения можно использовать обычные доски, а при строительстве мансарды на несущие стены следует ставить балки.

Примечание: При установке лаг пола следует следить за тем, чтобы они выступали на 16-20 сантиметров за периметр стен, что позволяет защитить стены от воздействия атмосферных осадков и воды, образующейся при таянии снега.

Поверх балок укладывают доски пола, чаще всего их укладывают вдоль стен.Доски имеют двойное назначение: они используются в качестве обычного пола мансарды или мансарды, а также являются основой для установки столбов, на которых будут закреплены стропила крыши.

Нужен ли вам коллектор в фронтонной стене?

Нет — и да. Это зависит от конкретной ситуации

В этом коротком видео Джейк Брутон из Aarow Building в Колумбии, штат Миссури, объясняет, как и почему они передавали нагрузку на крышу в текущем строительном проекте, используя четыре проема, чтобы проиллюстрировать варианты.

Вы не нуждаетесь в перемычке в фронтонной стене, если нет точечной нагрузки, поддерживающей коньковую балку. Итак, в третьем примере Джейк пропустил заголовок. Но в этой стене с фронтоном есть еще два отверстия, где по закону он должен был добавить перемычку к каркасу.

Если проем больше 14 футов, вам понадобится коллектор

Первое отверстие, которое исследует Джейк, составляет 14 футов, и, используя простую математику, мы можем сделать вывод, что 14>8, поэтому требуется заголовок.Вместо того, чтобы вставлять в стену огромный кусок дерева, который будет действовать как гигантский тепловой мост, команда Джейка утапливает перемычку в каркас пола.

Поскольку этот проем уже перекрыт краевой балкой, они удваивают ее над проемом, экономя 16-футовый кусок пиломатериала, который, если вы не заметили, только что взлетел в цене.

Второй проем находится в перпендикулярной стене, поэтому нагрузка на крышу приходится на стену. Здесь, безусловно, требуется коллектор, но опять же, Джейк не хочет добавлять огромный тепловой мост к своей оболочке, поэтому он решает снова вставить коллектор в каркас пола.Его инженер выбрал сталь, потому что коллектор должен выдерживать гораздо большую нагрузку, чем другой коллектор на каркасе пола.

Что касается тепловых мостов, то сталь ВААААА лучше, чем дерево; к сожалению, для стали быть тепловым мостом плохо. Чтобы бороться с массивным механизмом переноса электронов, стальную балку необходимо закопать в изоляцию, в данном случае напыление пенополиуретана. Достаточно просто, но помните, SPF должен быть распылен до того, как обшивка стены похоронит его. В противном случае там будет большой воздушный карман с холодным оружием.

Вернемся к третьему примеру. Это самый простой: пропустите заголовок.

Если окно находится на расстоянии более двух футов от этажа выше, вам нужен перемычка.

Четвертое отверстие также находится в стене с фронтоном, всего в нескольких футах от отверстия без перемычки. Несмотря на то, что проем составляет всего около трех футов, для него требуется перемычка, поскольку верхняя часть окна находится более чем в двух футах от следующей горизонтальной поверхности. Заголовок несет вес стены между окном и системой пола выше.

Вот ваш ответ на перемычки в двускатных стенах: да, нет и иногда.

— Джейк Брутон владеет и управляет зданием AAROW BUILDING в Колумбии, штат Миссури.

Как построить двускатную крышу своими руками • Советы для дома

Двускатная крыша, также известная под названием двускатная крыша, очень проста в конструкции. При этом стоит очень недорого. Полностью симметричная форма эффективно отводит снег и дождевую воду и выглядит очень привлекательно.Максимальное чердачное пространство легко достигается, и выбор вполне подходит для стольких различных климатических условий.

Хорошая новость заключается в том, что навыки столярного дела могут легко помочь вам правильно построить двускатные крыши для различных прямоугольных строений, таких как навесы. Вот что вам нужно сделать, по мнению специалистов по ремонту крыш NJ.

Этап 1 – Прикрепление пластин к наружным стенам

Две доски подходящей ширины необходимо использовать в качестве верхних пластин и верхних частей стен.

Шаг 2 – Резка потолочных балок

Потолочные балки должны быть вырезаны и измерены, и вы должны использовать обычные пиломатериалы 2 на 4. Каждая пара стропил должна иметь прикрепленные балки, чтобы противостоять давлению стропил на стены. Потолочные балки должны быть установлены на верхней плите, чтобы можно было перекинуть конструкцию с длинной стены на следующую.

Этап 3 – Обрезка коньковых досок

Используйте пиломатериалы 2 на 6 и обрезные коньковые доски. Они образуют козырек крыши и должны быть такой же длины, как стена конструкции, и параллельны ей.

Этап 4 – Укладка досок

Теперь нужно уложить доски на потолочные балки. Это необходимо, так как вы можете стоять на чем-то, пока крыша собирается. В более поздний момент времени доски могут быть перемещены наружу.

Шаг 5. Расчет подъема

Уклон должен составлять от 25 до 45 градусов. Для расчета длины и уклона стропильной доски можно использовать очень простую теорему Пифагора. Это возможно, когда известно расстояние от наружной стены до коньковой доски и расстояние до подъема крыши.Есть также люди, которые не знают, как сделать необходимую математику. В этом случае вы всегда можете купить книгу, которая говорит вам об этом.

Шаг 6 – Резка стропильных досок после измерения

Используйте доски размером 2 на 4, чтобы разрезать стропильные доски. Они должны быть прикреплены с интервалом 40-60 см к коньковым доскам и располагаться непосредственно на вершинах стен. Длина стропил зависит от высоты крыши и расширения, которого вы хотите достичь. В местах, где стропила будут опираться на вершины стен, сделайте треугольные вырезы.Задние концы должны быть скошены так, чтобы стропила сходились в одной подходящей точке.

Шаг 7. Изготовление завязок для воротника

Это необходимо для обоих 2 стропил. Хомуты должны быть прикреплены к доскам непосредственно рядом с пиками крыши на внутренних участках, чтобы можно было стабилизировать стропила. Для галстуков-воротников срезы под углом не нужны.

Этап 8. Сборка двускатной крыши

Верхние стеновые пластины должны точно входить в пазы стропил. Это очень важно, и настоятельно рекомендуется использовать временные брекеты вместе с руками помощи.

Это важно, чтобы они шли параллельно коньковым доскам.

Шаг 10 – Использование скошенных досок для покрытия двускатных крыш

Убедитесь, что для установки вентиляционных отверстий достаточно места. Теплый воздух должен выходить, и благодаря этому конструкция может оставаться прохладной.

Шаг 11. Добавление толя

Торфяную бумагу необходимо раскатать, а затем прибить к доскам. Убедитесь, что вы начинаете снизу и перекрываете листы.
