Как правильно делать крышу двухскатную: Крыша двухскатная своими руками: инструкция по возведению

Как правильно сделать двухскатную крышу своими руками пошагово

В настоящее время при строительстве индивидуальных домов, коттеджей, дачных домиков всё чаще используют двускатные крыши. Данные современные системы будут практичными для бани, гаража и других подобных строений. Устройство такой конструкции представляет собой две поверхности, которые располагаются под необходимым углом по отношению друг к другу.

Опор системы происходит на несущие стены, располагающиеся на одной и той же высоте. В верхней части конструкции располагается конёк, а по бокам — фронтоны. Сделать такую крышу и покрыть её кровельными материалами можно самостоятельно — это будет простой процедурой для любого домашнего мастера, который умеет пользоваться строительными инструментами.

[contents]

Самые популярные виды крыш

Эти конструкции разнятся по форме, но самыми популярными видами являются (ниже приведены картинки):

• полувальмовая;
• мансардная;
• ломаная.

Первый вид системы используется на местности, где дуют сильные ветра. Такой элемент дома представляет собой обычную двускатную конструкцию, но с небольшими свесами с двух торцевых сторон. Срезанные поверхности с боков имеют по линии уклона меньшую длину, чем основные скаты.

Благодаря такой особенности возведения, здание способно выдержать большие ветровые нагрузки. Чердак получается просторным, и в нём можно обустраивать жилые или хозяйственные помещения. Фронтоны постройки отлично защищены от атмосферных осадков. Кроме этого данная система придаёт дому необычный сказочный вид.

Мансардная крыша — самая эффективная конструкция. Два пологих ската смыкаются в вершине, а два

Варианты устройства конструкции двухскатной крыши

крутых ската являются их продолжением. Данная конструкция обеспечивает лучшее обустройство мансарды.

Ломаная — это самый лучший вариант для возведения любой мансарды. На боковых сторонах делаются специальные изломы, благодаря которым получаются высокие потолки во внутреннем помещении.

При строительстве такой крыши большое значение имеет соблюдение правильных пропорций всех элементов конструкции, то есть система должна быть полностью пропорциональная с двух сторон. Но такое здание будет плохо выдерживать ветровую и другую атмосферную нагрузку, так как перелом в скате делает верхнюю часть крыши наиболее уязвимой. Нижняя часть резко направлена вниз и также является барьером для ветра.

Устройство двускатных крыш

Кровельный пирог имеет такое же устройства как и для других видах крыш. Его разделяют на:

• теплую крышу — жилую;
• холодную — нежилую.

Основное отличие — это наличие слоя утеплителя, которое варьируется, для средней полосы России, 100-200 мм. Выбор толщины утепления зависит от типа кровли и ее конструкции.

Тёплая крыша — мансарда

Стропильная система — это основной элемент крыши, на которую монтируют кровлю и внутреннюю обшивку. Она может быть использована в качестве ниши при прокладке инженерных коммуникаций.

Устройство теплой крыши

Правильное взаимное расположение стропил (висячих и наслонных), прогонов (коньковых и боковых), связующих элементов (подкосов, распорок) и мауэрлата, позволяет добавить запас прочности, который поможет противостоять сильному ветровой нагрузке и обильному снегу.

Между стеной и мауэрлатом прокладывается качественная гидроизоляция. Крепление должно быть надёжным и прочным, так как именно на этой части крыши держится вся конструкция. Следует использовать деревянный брус сечением 100х100 или 150х150. Все стропила между собой соединяются специальными растяжками.

При проведении расчётов учитываться атмосферные нагрузки действующие на кровлю. С учётом этих параметров нужно будет выбирать необходимый материал для кровли, а также сечение и расстояние между стропилами. «Запасом прочности» в данном случае будет коэффициент от 1,5 до 3. Вес кровельной системы также учитывается. Например, если планируется использовать керамическую черепицу, тогда сечение бруса должно быть не менее 70х150 мм, с шагом равном 0,5 м.

Если стропильная система будет сделана из дерева, тогда следует выбирать прочные сорта древесины, которые не подвержены гниению. Оптимальным вариантом считается лиственница — это дешёвая, прочная древесина, стойкая к образованию разных грибков.

Размеры и взаимное расположение стропильных ног, ригелей, связок, подкосов и распорок определяется при составлении проекта дома. Все эти элементы в сборе образуют основу стропильной системы двускатной крыши. Высота конька может быть в пределах от 732 мм до 2170 мм, в зависимости от расположения стропил.

Холодная крыша — гараж, баня, беседка, теплица

По периметру такого строения также укладывается мауэрлат — деревянный брус сечением 100х50. Крепление выполняется при помощи арматуры. Гидроизоляцию для такой крыши так же рекомендуется укладывать.

Окончательный монтаж выполняется после проведения гидроизоляции. Если ширина опор стропил превышает 6 метров, тогда следует выполнять конструкцию с наслонными стропилами. Это более сложная система, которая имеет дополнительные опоры в промежутке и дополнительный конёк.

Конструкция стропильной системы

Устройство данной конструкции имеет различия в использовании опорных систем для стропил. Используют для установки висячие или наслонные системы. Можно также использовать гибридный вариант — устанавливается одновременно как висячая, так и наслонная конструкция.

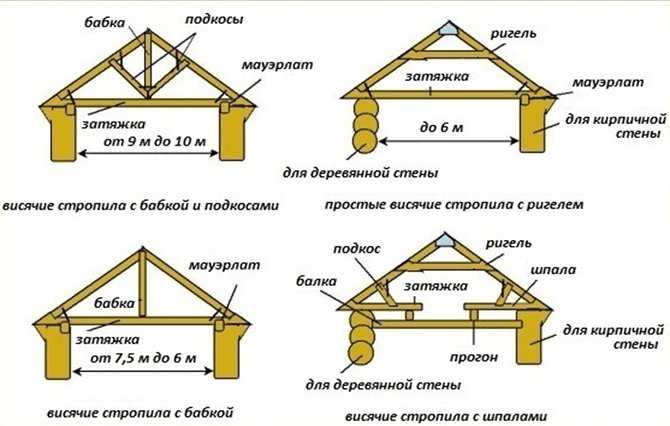

Висячие устанавливаются в зданиях с расстоянием между деревянными опорами не менее 6,5 метров. Наслонные элементы применяются в домах с несущей средней стеной или со столбчатыми опорами внутри.

Стропила могут быть изготовлены из железа, железобетона или дерева. Наиболее популярны конструкции из древесины. Они получаются прочными, надёжными, с ними легко работать и производить монтаж.

Ниже приведены фото чертежей каркаса крыши.

Чертеж стропильной системы

Этапы строительства и возведения

• В первую очередь, на бетонную плиту укладывается рубероид или другая гидроизоляция. После этого крепится мауэрлат вдоль оси стены параллельно коньку. Укладка этого элемента должна происходить не ближе чем 5 см от наружной балки. Соединяется мауэрлат методом плотницкого крепления при помощи врубки на 50 см по ширине, а также закрепляется болтами и гвоздями.

• Следующий этап — крепление балок. Данный элемент крепится надёжно, чтобы крышу не снесло ветром. Крепление производится при помощи катанки или специальных металлических шпилек.

Как самостоятельно укладывать мауэрлат и балки смотрите в видео.

• Сборка стропильной системы. Конструкция крепится на мауэрлат на оба фронтона. После этого производится опора внизу у карниза. Стропила устанавливаются в верхней части конструкции. Соединение производится при помощи плотницкого способа врубки и скрепления гвоздями. Бруски размером 50х100 устанавливаются на расстоянии 60 — 100 см друг от друга. Крепление стропил производится разными способами: крепление бруса к поперечному коньку и бруса к мауэрлату.

• Стяжка. Горизонтальная стяжка необходима для защиты конструкции от «складывания» вовнутрь. Для этого используются доски толщиной равной толщине стропил. Они должны «распирать» прогоны, крепление производится болтами или гвоздями.

• Гидроизоляция. Нанесение специальной плёнки, которая не пропускает влагу. Её раскатывают поверх стропил, начиная снизу конструкции. Выше продвигаются таким же способом, отрезая от плёнки отрезок необходимой длины. Так нужно делать, пока не будет покрыта вся поверхность.

Крепление производится при помощи степлера.

• Обрешётка. Данная конструкция может быть выполнена из таких материалов: ОСП, ФСФ, деревянные доски, брус 50х50 или 60х60.

Перед креплением обрешётки, необходимо установить решётку из деревянных реек, которая обеспечит вентиляцию между гидроплёнкой и основной обрешёткой. На данном этапе следует соблюдать технику безопасности, чтобы не провалиться между элементов стропильной системы.

• Лицевая обработка крыши. Это завершающий этап строительства крыши. Технология проведения данного процесса зависит от выбора отделки. Работы начинаются с торца кровли. Все расчёты по расходы кровли выполняются до её приобретения. Необходимо учитывать расход кровельного материала с учётом карнизов и «нахлёстов».

Подробнее о правилах монтажа и как самому установить крышу смотрите в видео.

Утепление мансардной крыши

Основной этап создания надёжного кровельного пирога — это правильный монтаж утеплителя. Только так можно обеспечить комфортные условия для проживания в мансарде и зимой, и летом. Утепление ломаных крыш производится по тем же принципам, что утепление обычных кровельных конструкций, но с применением более повышенных требований. Утеплительный многослойный пирог мансарды состоит из таких компонентов:

• пароизоляция;
• утеплитель;
• специальный зазор для вентиляции;
• гидроизоляционный слой;
• кровельный материал.

Наличие всех слоёв считается обязательным, так как каждый из них должен выполнять свою определённую функцию.

Варианты материала для кровли

Выбор материала для кровли следует производить с учётом нагрузок на её поверхность, архитектурного решения, необходимой долговечности и огнестойкости. Нагрузки состоят из всего «пирога» крыши и веса снегового покрытия в том или ином регионе, учитывается и сила ветра.

Архитектурное решение зависит от проекта крыши — форма, габаритыи конструктивные особенности. Например, выбирая керамическую черепицу, следует соблюдать уклон не менее 30-35 градусов — это предусмотрено по технологии устройства.

В зависимости от условий эксплуатации подбирается долговечность и огнестойкость крыши. Например, не целесообразно делать капитальную крышу с использованием новейших и дорогостоящих материалов для сарая.

В настоящее время существуют такие современные кровельные материалы:

• гибкая черепица;
• металлочерепица;
• натуральная черепица;
• шифер;
• битумные волнистые листы;
• профнастил и кровельная сталь;
• сланцевая кровля;
• фальцевая кровля.

Сроки гарантийного срока каждого из этих материалов равен от 10 до 15 лет при условии правильного монтажа и эксплуатации. При этом реальная долговечность превышает эти показатели в 10 раз — от 50 до 200 лет.

Подводим итоги

• Двускатная крыша — это наиболее популярный вид крыши для любых современных построек.

• Данная система подразделяется на несколько видов в зависимости от формы, расположения стропильной системы, наличия чердака и других элементов.

• Можно сделать тёплую двускатную крышу для мансарды дома или холодную — для гаража и различных хозяйственных построек.

• Стропильная система бывает двух видов — висячая или наслонная. Изготавливается она из дерева, металла или железобетона.

• К этапам строительства крыши следует отнести: укладку рубероида; крепление балок; сборку стропильной системы; стяжку; гидроизоляцию; производство обрешётки; лицевая обработка крыши.

• Утепление мансардной крыши по тем же технологиям, что и утепление обычных конструкций, но с применением более высоких требований.

• Видов материалов для кровли существует превеликое множество. Выбор производится в зависимости от эксплуатации, нагрузок и архитектурного решения здания.

Как построить крышу двухскатную

Содержание

• Характеристика двускатной крыши
• Расчет площади кровли
• Материальное обеспечение
• Мауэрлат
• Стропильная система
• Кровельный пирог и финальные штрихи

Задача самостоятельно построить двускатную крышу выполнима при условии глубокого изучения всех этапов многоступенчатого процесса. Расчет потребности в материалах предваряет определение площади кровли. Конструкция двускатной крыши имеет множество решений при выборе вариантов соединения основных элементов. Приведенная далее информация и видео помогут глубже ознакомиться со всеми этапами строительства.

Характеристика двускатной крыши

Существует несколько причин, чтобы сделать при обустройстве собственного жилья кровлю традиционной формы. Ключевой момент – простота возведения двускатной конструкции. В качестве дополнительных бонусов вы получаете привлекательный внешний вид и практичное чердачное помещение. Помимо оформления основного здания, зачастую встречается пристройка с двухскатной крышей, которая гармонирует с первоначальным фасадом.

Сначала необходимо определиться с конфигурацией и выбрать оптимальный угол наклона. Расчет показателя ведется с учетом следующих факторов:

• Уровень осадков в зимний период. Чем круче склон, тем меньше снега будет скапливаться на двускатной крыше.
• Ветровые нагрузки, присущие данному региону. Чрезмерно большой угол наклона увеличивает парусность кровли и снижает ее прочность.
• Планы на эксплуатацию чердачного пространства. Если построить крышу с углом наклона менее 40^о, пребывание там человека будет весьма затруднительно.
• Расход кровельных материалов находится в прямой зависимости от выбранного угла уклона: чем он больше, тем выше затраты на строительство.

Основные элементы двускатной крыши:

• мауэрлат;
• стропильная система;
• кровельный пирог.

Каждый из них имеет свои особенности монтажа. Стропила бывают навесные и наслонные, в зависимости от выбранного типа, устанавливают дополнительные элементы системы:

• затяжку;
• конек;
• вертикальные стойки;
• подкосы.

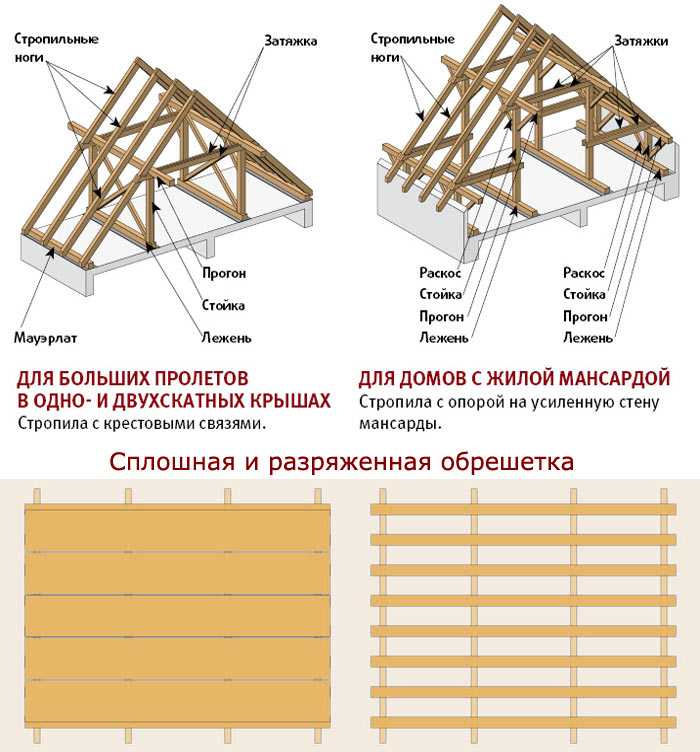

Двускатная кровля устройство стропильной системы приведено на фото далее:

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

• вся конструкция крыши условно делится на простые геометрические фигуры;
• используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
• для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
• наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов.

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Материальное обеспечение

Обустройство крыши своими руками подразумевает самостоятельную закупку материалов и подготовку инструментов. Основной материал для формирования мауэрлата и стропильной системы – деревянный брус. Информация, приведенная в следующих таблицах, поможет сориентироваться в выборе необходимого сечения для различных элементов стропильной системы, а также даст характеристику различным видам кровельных покрытий:

Также следует продумать вариант обрешетки двускатной крыши в зависимости от выбранного кровельного покрытия. Жесткий материал позволяет построить решетчатую конструкцию, применение мягких или рулонных изделий требует установки сплошной обрешетки из фанеры или плит OSB. Построенная крыша должна обладать гидроизоляционным слоем. Эксплуатация чердачного помещения подразумевает качественную теплоизоляцию. Помимо этого, потребуются крепежные детали в виде гвоздей и анкерных болтов.

Приступая к возведению двускатной крыши, под рукой должен быть набор всех необходимых инструментов. Правильно посчитать расход материалов поможет следующее видео:

Мауэрлат

Возведение двускатной крыши начинается с установки мауэрлата, основная функция которого заключается в равномерном распределении тяжести стропильной системы на несущие конструкции здания. Выдержать регулярные нагрузки способен брус сечением 150*150 мм. Установка мауэрлата для двускатной кровли идет на стенах, расположенных параллельно друг другу.

Фиксация выполняется несколькими способами:

• С использованием бруса. Подобный вид соединения планируется на этапе возведения несущих стен. Суть способа – бруски вставляются в кирпичную кладку за несколько рядов до ее окончания. Затем специальными скобами проводят соединение вмурованных элементов с мауэрлатом под двускатную крышу.
• С применением шпилек. Аналогично предыдущему способу, подготовка стартует до окончания кирпичной кладки. Диаметр шпилек варьируется от 12 до 15 см, монтаж ведется с промежутком 1-2 метра.
• Крепление к стене мауэрлата под двускатную крышу можно осуществить стальной проволокой. Укладка материала сечением 3-4 мм также проводится ниже верхнего края на несколько рядов кирпичей. По завершению кладки должны оставаться свободные концы проволоки, которыми обвязывают мауэрлат. Количество связок должно превышать количество стропильных ног.

• Иногда в качестве мауэрлата под двускатную крышу выступает железобетонный пояс. Построенный после возведения стен, он оборудуется шпильками. Монтаж деревянного бруса с подготовленными отверстиями для шпилек завершается закреплением гаек.

Важно! Независимо от выбранного способа фиксации мауэрлата под двускатную крышу, перед его укладкой проводят гидроизоляцию несущих стен. В качестве изоляционного материала выступает рубероид.

Один из вариантов крепления мауэрлата для двускатной крыши представлен в видео:

Стропильная система

Монтаж стропильной системы – важнейший этап обустройства крыши двускатной. Первоначально определяют сечение бруса, которое зависит от длины стропильных ног, промежутка между ними и рассчитанной тяжести кровельного покрытия. Ускорить процесс оформления двускатной крыши поможет правильно подобранный промежуток между стропилами, который позволяет не затрачивать дополнительные усилия на обрезку теплоизоляционного материала.

Независимо от того, будете ли вы возводить новый дом или пристраивать дополнительное помещение с двускатной крышей, процесс установки стропил включает следующие этапы:

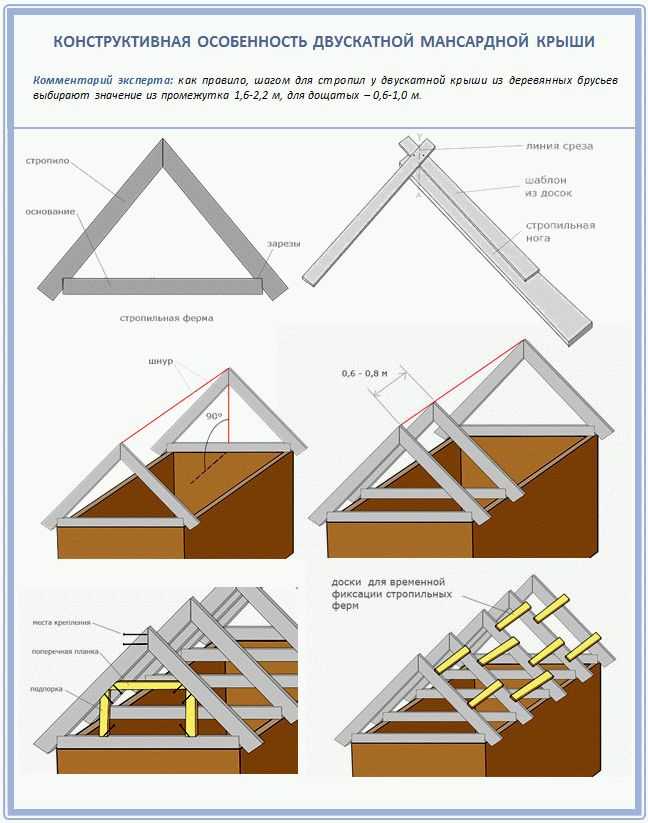

• Подготавливается шаблон для дальнейшей сборки стропильных ферм. Для этого две доски, длина которых соответствует размеру стропильных ног, скрепляются с одного края гвоздем.
• Свободными концами конструкцию устанавливают на опору. После этого можно сравнить получившийся угол наклона с планируемым показателем. Усилить фиксацию угла поможет поперечная перекладина.

• Для монтажных запилов на стропильной системе потребуется еще один шаблон из фанеры.
• Применяя заготовку, на брусе готовятся запилы для соединения между собой стропильных ног согласно установленному углу наклона двускатной крыши. Полученный треугольник носит название стропильной фермы. В отдельных случаях она готовится на земле, после чего с помощью вспомогательных конструкций поднимается наверх и фиксируется к мауэрлату. Существуют варианты, когда система стропил для двускатной конструкции крыши обустраивается непосредственно на возведенных стенах.

• Сначала устанавливают фронтонные фермы, к ним крепятся временные подкосы. Затем идет монтаж остальных стропильных ног.
• Прочность двускатной кровле обеспечит установка дополнительных элементов стропильной системы в виде подкосов, ригелей и подпорок.
• Закрепить промежуточные и диагональные стропила поможет коньковый прогон.

Обустройство стропильной системы над помещением, пристроенном к основному заданию можно изучить в следующем видео:

Кровельный пирог и финальные штрихи

Следующий этап возведения двускатной крыши заключается в обустройстве кровельного пирога. Под этим вкусным названием подразумевают монтаж трех слоев изоляции:

• Первым идет гидроизоляционный слой, предназначение которого – защита всей двускатной конструкции крыши от влаги. Промежуток между изоляционным и кровельным материалом составляет от 2 до 5 см.
• Далее проводится укладка теплоизоляционного слоя. Качественный материал обеспечит удержание тепла под крышей в холодный период и не даст быстро проникнуть жаре в летний зной. Монтаж утеплителя проводится между стропилами, его функции выполняют материалы с содержанием минеральной ваты.
• На заключительном этапе формируют слой пароизоляции, чтобы не допустить проникновения пара на конструкцию двускатной крыши. Фиксацию материала осуществляют внахлест с применением строительного степлера. Все стыки закрываются специальной лентой.

Внутренние работы по монтажу двускатной крыши завершаются обшивкой. Для этих целей оптимально подходит вагонка или листы гипсокартона. После этого переходят к формированию обрешетки, вид которой зависит от характеристик материала кровли.

Финальный штрих – оформление двускатной крыши кровельным покрытием. Монтаж проводится с учетом рекомендаций производителя, соблюдение которых гарантирует долгосрочную эксплуатацию без проведения капитальных ремонтов. Один из вариантов обустройства приведен в видеоматериале:

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Двускатная крыша | 5 типов двускатной крыши | История и срок службы двускатной крыши

Содержание

  1. Обзор

Крыша является важным компонентом любой строительной конструкции, которая, по сути, образует ее верхнее покрытие. Это структурный компонент, который защищает всю конструкцию от различных погодных явлений, таких как дождь, мороз, град и т. д. Из-за неизбежного характера крыш в строительстве зданий были разработаны и используются различные типы крыш по всему миру. Мир. Одним из таких важных типов крыш является двускатная крыша.

Двускатная крыша – тип крыши, который широко используется в регионах с холодным климатом.

Ее также часто называют классической или двускатной крышей. Он состоит из двух секций крыши, наклоненных в противоположных направлениях и расположенных таким образом, что самые высокие горизонтальные кромки сходятся, образуя конек крыши.

Такое устройство двускатной крыши достигается с помощью прогонов, стропил и стропильных ферм.

Высота водосточных желобов и наклон крыши могут варьироваться в зависимости от требований.

Двускатная или двускатная крыша обычно состоит из двух сторон.

Эти стороны имеют наклон, начинающийся от конька к концам крыши.

Эти две наклонные стороны, таким образом, встречаются и образуют торцевые стены, которые содержат треугольное продолжение. Сформированное треугольное расширение, таким образом, известно как фронтон.

Стена, расположенная или существующая между двумя пересекающимися наклонными сторонами, также обычно называется А-образной секцией.

Размер сторон двускатной крыши может варьироваться в зависимости от конструкции здания.

Обычно в больших жилых постройках используются два или более фронтона, чтобы добавить больше структуры и глубины.

Простота конструкции двускатной крыши является одной из важнейших причин ее широкого использования во всем мире.

Также не требует чрезмерной детализации и, таким образом, значительно сокращается объем работ и стоимость всей конструкции.

Как правило, двускатная крыша на башне церковного здания называется клиновидной крышей, а сама башня называется двускатной башней.

Аналогичным образом, если длина стропил двух секций крыши различна или уклон различен, то двускатную крышу обычно называют асимметричной двускатной крышей.

Универсальность и гибкость, обеспечиваемые такими крышами, также делают их популярным выбором крыш во многих регионах мира. Обычно в регионах, подверженных очень сильным ветрам и обильным осадкам, строят двускатные крыши с относительно более крутым уклоном. Это обеспечивает предотвращение проникновения ветра.

С другой стороны, в альпийских и гималайских регионах фронтоны построены с мелким уклоном.

Это делается для обеспечения эффективной поддержки или выдерживания снеговой нагрузки, а также для снижения риска возможного неконтролируемого схода лавин.

Такая конструкция фронтонов в горном районе также обеспечивает отличные теплоизоляционные свойства и предотвращает потери тепла в зимнее время.

История двускатных крыш в основном восходит к греческой цивилизации года.

В древнегреческие времена двускатные крыши обычно использовались при строительстве греческих храмов.

Конструкция двускатной крыши постепенно развивалась в некоторых частях Европы и Америки.

Даже сегодня двускатные крыши считаются архитектурным элементом Северной Европы и Америки. Так началось продвижение двускатной крыши.

Фасадным фронтоном дома считалось здание, выходившее фронтоном на улицу. Точно так же здание, конек которого параллелен улице и обращено к ней водостоком или желобом, считалось зданием с боковым фронтоном.

Фасадные дома широко использовались на улицах немецких городов в период средневековой готики.

С другой стороны, здания с боковыми фронтонами стали более популярными между 14 и 17 веками в эпоху Возрождения.

Двускатная крыша в то время находилась под сильным влиянием итальянской архитектуры.

Фасадный фронтон снова стал популярным в период с начала 19-го по 20-й век, особенно в Америке.

Срок службы этой кровли зависит от техники и точности монтажа, а также от типа используемого строительного материала.

Согласно статистическим отчетам, средняя продолжительность жизни составляет около 40 лет .

Срок службы этой кровли может быть увеличен за счет обеспечения адекватного и подходящего несущего каркаса.

В целом, средняя стоимость строительства двускатных крыш колеблется от до 16 долларов за квадратный фут.

При этом для крыши площадью 1000 квадратных футов стоимость строительства варьируется от 8000 до 16 000 долларов США. 6. Конструкция и компоненты

Наклонные секции расположены таким образом, что самые высокие горизонтальные края соединяются вместе, образуя самую верхнюю точку, называемую коньком крыши.

Крыша состоит из ската и желобов, размер которых может варьироваться в зависимости от размера конструкции.

Он также состоит из коньковой доски, которая в основном проходит вдоль пика или самой высокой точки крыши так, чтобы она была параллельна внешним стенам. Эта коньковая доска дополнительно состоит из обычных стропил.

Верх простых стропил прибивается к коньковым доскам. Рядовые стропила укладывают уклоном вниз и дополнительно прибивают к стыкам перекрытий и наружных стен здания.

Основные компоненты фронтона  могут быть перечислены следующим образом:

1. Коньковая доска

2. Шпильки фронтона

3. Общие стропила

Элементы каркаса фронтона могут быть перечислены следующим образом:

1. Плеймп среза

2. Завязка воротника

3. Потолочная балка

4. Двойные верхние пластины

5. Birdsmouth Cut

6. Cut

Рисунок: каркасные компоненты из Gable

Рисунок:0004

  7. Типы двускатных крыш



а. Коробчатая двускатная крыша

Эта кровля имеет треугольные расширения на каждом конце дома, с секцией крыши, заключенной в коробку на конце.

Эта конструкция очень похожа на стандартную двускатную крышу, но больше отличается треугольным сечением конструкции.

Рис. Коробчатый фронтон



b. Передняя двухскатная крыша

Эта кровля размещается на передней стороне конструкции здания.

В этом типе двускатной крыши входная дверь здания размещается на передней стороне, как правило, под фронтоном. Это общепринятая конструкция крыши, особенно в конструкциях в колониальном стиле.

Рисунок: Передний фронтон



c. Поперечная двускатная крыша

Эта крыша состоит из двух или более двускатных линий.

Эти линии двускатной крыши расположены таким образом, что они пересекают друг друга под углом, чаще всего с двумя гребнями, расположенными перпендикулярно друг другу.

Обычно крестообразная двускатная крыша считается сложным типом двускатной крыши, так как имеет сложную планировку из-за сложной формы.

Чаще всего предоставляется, когда строительные конструкции имеют отдельные крылья, большую веранду или даже пристроенный гараж.

Рис. Крестовый фронтон



d. Двускатная крыша с дополнительной односкатной крышей

Типичным изменением пристройки к существующей двускатной крыше является добавление односкатной крыши к коньку двускатной крыши.

В последние дни он стал более популярным.

Его также часто называют гибридным типом.

Обычно используется в зданиях, которые могут быть расширены в будущем, так как этот тип кровли обеспечивает большую высоту и пространство без необходимости полной переделки конструкции и в то же время сохраняет эстетический вид.

Рис. Фронтон с дополнительным навесом



e. Голландская двускатная крыша

Эта кровля сочетает в себе дизайн двускатной и вальмовой крыш.

Таким образом, Его также часто называют гибридной крышей.

В этом типе двускатная крыша чаще всего располагается поверх вальмовой крыши. Это сделано для того, чтобы обеспечить больше пространства в мансардной части здания.

В последнее время это широко распространенная крыша, поскольку она значительно улучшает эстетический вид здания, а также обеспечивает больше пространства.

Рис.: Голландский фронтон



  8. Преимущества

1. Водосточная система:
Наклонные стороны крыши создают определенный угол и, таким образом, облегчают скатывание воды и снега.

Таким образом, риск протечки воды внутрь конструкции значительно снижается.

Надежная водосточная система также гарантирует, что крыша прослужит дольше без каких-либо повреждений.

2. Легкая в строительстве технология:
Двускатные крыши основаны на простой в строительстве технологии, т. е. конструкция двускатной крыши проста и легка.

Способ возведения такой крыши также относительно прост по сравнению с другими вариантами крыш.

3. Дополнительное пространство:
Конструкция двускатной крыши обеспечивает больше места, чем другие варианты кровли.

Наклонный или треугольный дизайн этой кровли обеспечивает владельцам и жильцам здания больше пространства, которое можно использовать как чердачное помещение, а также регулирует надлежащую вентиляцию внутри здания.

4. Доступный и экономичный:
Методика строительства двускатной крыши также экономична и может быть выполнена при ограниченных финансовых ресурсах.

5. Простой и широкий ассортимент строительных материалов:
Строительные материалы, необходимые для строительства двускатной крыши, просты и легкодоступны.

Выбор строительных материалов также разнообразен.

Таким образом, материалы можно выбирать в зависимости от предпочтений и доступного бюджета.



  9. Недостатки

1. Возможность повреждения ветром:
Двухскатная крыша не желательна в регионах, подверженных очень сильным ветрам и ураганам.

Из-за крутого уклона эта крыша очень чувствительна к повреждению ветром по сравнению с другими вариантами крыш.

Сильный ветер может создать сильное давление на фронтон, что приведет к отслаиванию кровельного материала.

2. Квалифицированный и правильный монтаж:
Монтаж двускатной крыши должен выполняться квалифицированным персоналом.

Принятая техника кадрирования также должна быть точной.

Это кровельное покрытие может обрушиться при неправильной установке.



Последние новости

8 советов по созданию наклонных крыш в Revit — REVIT PURE

20 октября 2016 г. Николя Кателье

Revit Скат крыши на первый взгляд может показаться сложным, но, изучив несколько важных особенностей, вы сможете создать любую форму крыши, которую пожелаете. Независимо от того, хотите ли вы двухскатную крышу с 6 слуховыми окнами в форме пирамиды или простую двускатную крышу, основы остаются прежними.

Мы создали великолепный и простой курс по Revit. Быстро изучите Revit 🏃‍♂️ и получайте от этого удовольствие 🥳. Загрузите полный пример главы о крышах.

1- ПРОВЕРКА ОПРЕДЕЛИТЕ УКЛОН ДЛЯ СОЗДАНИЯ НАКЛОННОЙ КРЫШИ

Хотите создать наклонную крышу? На панели параметров убедитесь, что для граничных линий активирован параметр «Определить уклон». Если активирован уклон, рядом с каждой границей появится символ треугольника.

Чтобы создать вальмовую крышу (4-сторонний скат), задайте уклон для всех границ. Чтобы создать двускатную крышу (двухсторонний скат), удалите скат на половине границ.

2- ИЗМЕНИТЬ СВОЙСТВА, ЧТОБЫ РЕГУЛИРОВАТЬ НАКЛОН КРЫШИ

Нажмите на крышу и измените угол в свойствах уклона. Вы можете использовать любые единицы измерения, такие как % и отношения (1:10). Они будут преобразованы в единицы измерения по умолчанию, в данном случае в углы.

3- ИЗМЕНИТЕ КАЖДУЮ ГРАНИЧНУЮ ЛИНИЮ, ЧТОБЫ ПОЛУЧИТЬ НЕПРАВИЛЬНЫЙ НАКЛОН

Хотите крышу необычной формы? Вы должны отредактировать границу крыши и изменить уклон для каждой отдельной линии границы.

4- АКТИВИРОВАТЬ ВЫСТУПЛЕНИЕ НА ВЫБРАННЫХ СТЕНАХ КРЫША

Используйте функцию «Выбрать стены», если вы хотите, чтобы крыша автоматически регулировалась при перемещении стен. Вы можете установить свес на крышах, созданных с помощью Pick Walls. Выберите каждую линию границы и установите значение в свойствах или на панели параметров.

5- УСТАНОВИТЕ УРОВЕНЬ ОТРЕЗКИ ДЛЯ ГОРИЗОНТАЛЬНОГО РАЗРЕЗА КРЫШИ

В свойствах установите уровень отсечки для горизонтального разреза крыши. Это можно использовать для создания вальмовой крыши и других типов крыш, где уклон прерывается.

6- СОЕДИНИТЕ КРЫШИ И ДОБАВЬТЕ ПРОЕМ, ЧТОБЫ СОЗДАТЬ СЛУШНЫЕ

Чтобы создать слуховое окно, смоделируйте необходимые стены и дополнительную крышу. Затем выполните следующие 2 шага:

Используйте инструмент «Присоединить/Отсоединить крышу» : Этот инструмент находится на вкладке «Изменить». Используйте его, чтобы расширить мансардную крышу до основной крыши.

Создание слухового окна : Этот инструмент, расположенный на вкладке «Архитектура», используется для создания отверстия в форме слухового окна в основной крыше. Выберите основную крышу, затем нажмите на слуховые стены и крышу. Нажмите на зеленую галочку, чтобы завершить открытие.

7- ИСПОЛЬЗУЙТЕ СТРЕЛКУ НАКЛОНА ДЛЯ КРЫШИ НЕОБЫЧНОЙ ФОРМЫ

Чтобы создать уклон для крыши необычной формы, как показано ниже, используйте Стрелку уклона . Нарисуйте стрелку, затем щелкните ее и измените свойства, чтобы выбрать правильные уровни и смещения. Хвост — нижняя точка, а голова — верхняя. Это создает однонаправленный уклон, параллельный стрелке. Убедитесь, что параметр «Определить уклон» неактивен и что стрелка находится на границах.



8- ВЫБЕРИТЕ ТИП РЕЗКИ

Какой формы вы хотите, чтобы был конец вашей наклонной крыши? Выберите крышу и выберите между Raft Cut и Two Cut в свойствах крыши в параметре Rafter Cut. Если вы используете Two Cut, вы должны установить высоту лицевой панели, как показано ниже.
