Как построить крышу двухскатную с мансардой: конструкции с мансардой и без, инструкция как сделать, видео, фото

обзор особенностей + советы экспертов

Современная мансарда – это помещение с наклонными или частично наклонными стенами, а порой и потолком. Благодаря наличию мансарды в доме существенно сокращаются теплопотери, а любое жилое помещение лишним быть не может. Так, мансарда обычно служит замечательной гостевой комнатой, библиотекой, мастерской, рабочим кабинетом и просторной гардеробной.

Причем конструкция двускатной мансардной крыши может быть как классической, с прямыми скатами, так и ее отдельным видом – ломанной, более удобной и современной. И у каждого из варианта – свои преимущества!

Вы удивитесь, но под понятием двускатная крыша способны прятаться удивительные открытия в виде смещенного центра, разных углов и других архитектурных хитростей. Потенциал огромен, тогда как, например, односкатные и шатровые крыши для обустройства мансарды подходят менее всего.

Если говорить в общем, то основных видов двускатной мансардных крыш всего два:

Вариант #1 — мансарда под классической двускатной крышей

Вот самый простой пример конструкции мансардной крыши. Так, вдоль несущих стен закреплена нижняя часть ската, представленная в виде прямоугольных треугольников. Собирают их, как наслонные стропила, и дополнительно связывают схватками. Причем одна из боковых сторон – это будущий каркас для стен мансардной комнаты и, в то же время, опорная стойка. А соединяют верхнюю часть крыши висячие стропила, при помощи затяжки.

В общем для устройства мансардного помещения подходит и обычная двускатная мансардная крыша с фронтонами. Тогда в чем же конструктивная разница между обычной двускатной крышей и ломаной двускатной крышей, которую еще называют мансардной? Дело в том, что при расчете и проектировании стропильной системы первой принято брать во внимание такие параметры:

1. Вес кровельного материала.
2. Вес стропильной системы.
3. Климатические особенности местности.

А вот при проектировании мансардной крыши этих пунктов – целых пять:

1. Вес кровельного материала.
2. Вес стропильной системы.
3. Ветровая и снеговая нагрузка местности.
4. Вес материалов, которые входят в кровельный пирог: тепло-, гидро- и пароизоляция.
5. Вес всех элементов внутренней отделки мансарды.

Поэтому решайте!

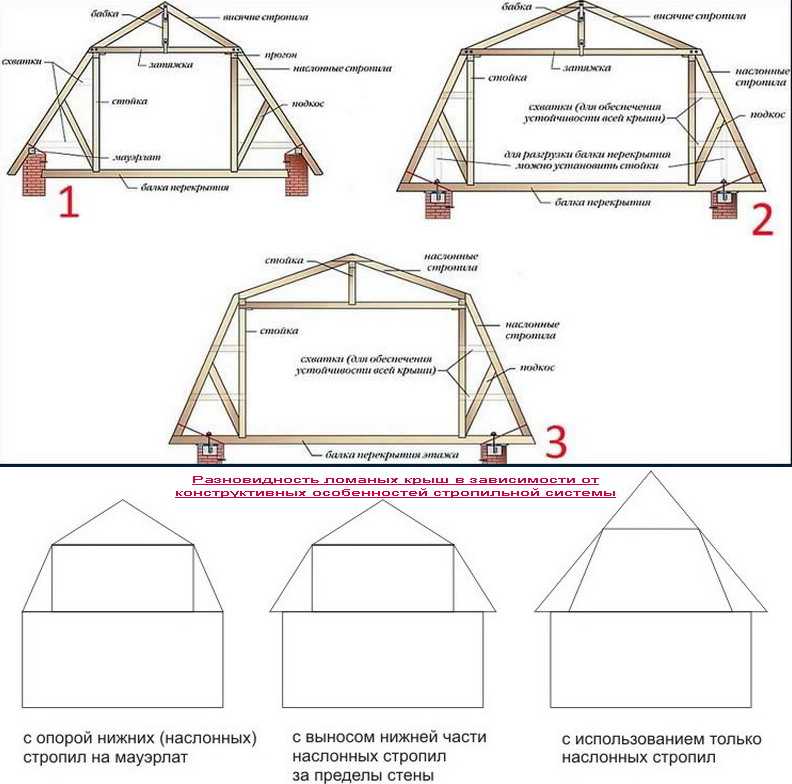

Вариант #2 — мансарда под ломанной двускатной крышей

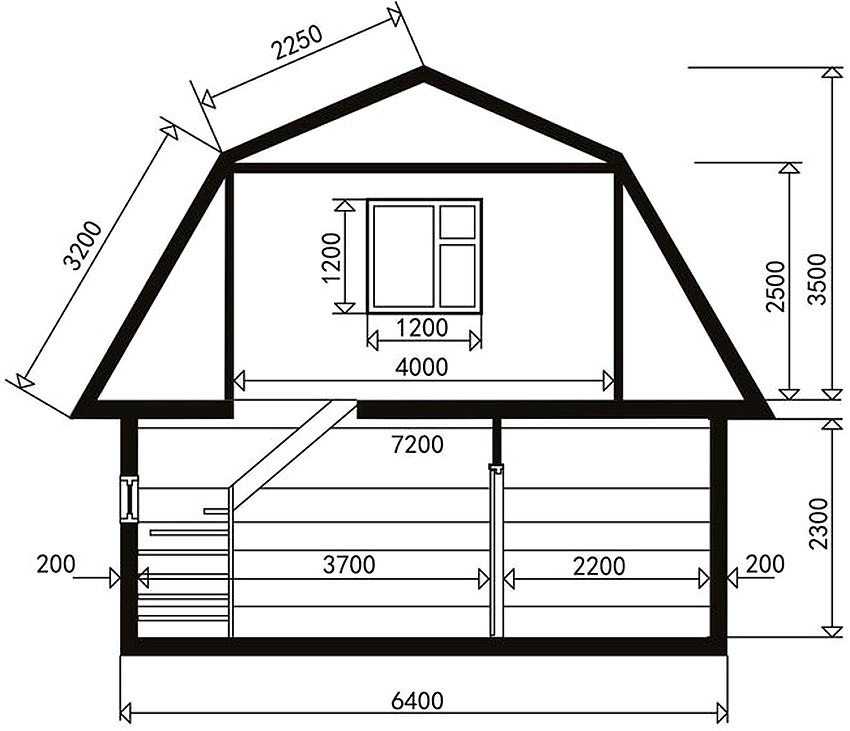

Ломаная крыша – это покатая крыша, состоящая из двух основных частей – верхней крутой и нижней, более пологой. Причем нижняя часть может быть даже с углом 90°.

Ломанную двускатную крышу как раз и строят для того, чтобы разместить под ней мансарду. Если говорить о геометрии, в основе ломанной крыши – прямоугольники, над ними – треугольники и еще два уже прямоугольных треугольников с каждого бока. Мансарда под такой крышей получается просторной, с высоким потолком и комфортной геометрией.

Строительство такой крыши также не предоставляет никаких сложностей:

• Сначала на балки перекрытия дома ставим опорные стойки каркаса.
• На стойки укладываем прогоны так, чтобы они оказались параллельны стенам.
• На готовый каркас монтируем верхнюю часть конструкции – висячие стропила.

Хотя, есть и некоторые особенности:

Вариант #3 — мансарда под крышей с выносными консолями

Еще один популярный вариант мансардной крыши – крыша с выносными консолями. Если балка перекрытия выносится за несущую стену, тогда стропильную ногу уже следует опирать на нее, балку, а не опорный брус, и обязательно усиливать стропила подкосами. К чему такие хлопоты? Значительно увеличивается жилая площадь мансарды!

Вариант #4 — мансарда не на всю ширину крыши

И если стены мансарды повторяют скаты такой кровли, такой интерьер считается оригинальным. Правда, для некоторых людей психологически комфортнее, когда комната – это комната, со своей строгой геометрией и без наклонов.

Особенность конструкции мансардной крыши в том, что такая стропильная система изготавливается из стропил и стоек, которых обрезают в местах переломов скатов под определенным углом.

Крайне важно, чтобы вся мансардная крыша, включая внутреннюю стропильную систему, получилась максимально легкой конструкцией. Почему так? Потому, что мансарда, как жилое помещение, еще будет утепляться и отделываться изнутри, еще будет стоять мебель, ходить человек (да и не один). Также учтите, что современные мансарды оснащены всей необходимой инженерной коммуникацией: вентиляцией, отоплением, электричеством, кондиционированием и даже порой и вытяжкой.

Все это – немалая дополнительная нагрузка на весь дом, и в частности на фундамент. А потому старайтесь хотя бы саму крышу сделать легкой, но прочной. И проще всего экономить как раз на кровельном покрытии. Самый простой вариант такой:

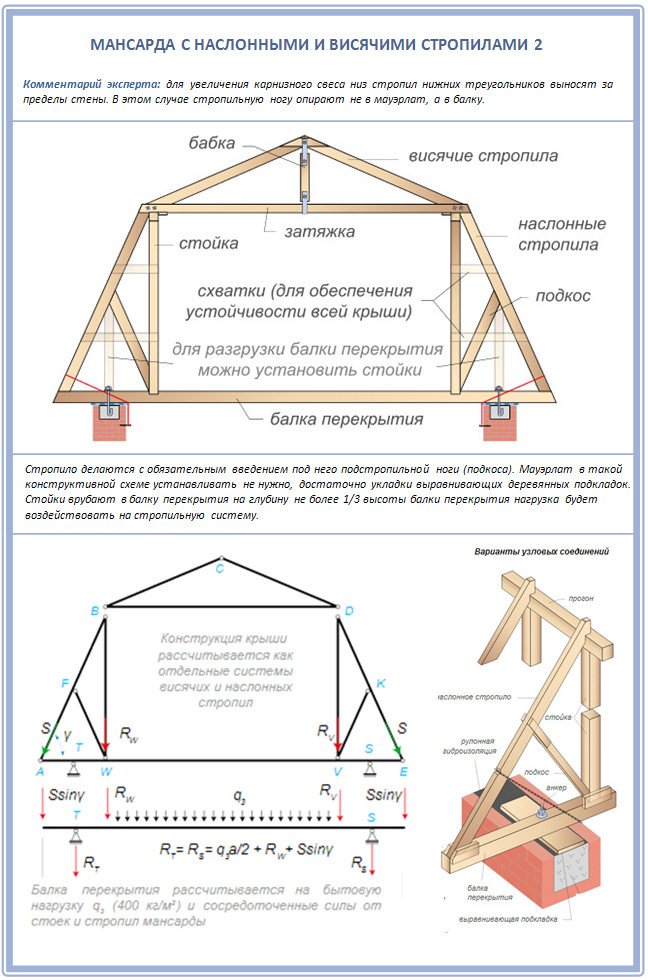

Стропильную систему мансардной крыши принято сооружать по принципу висячих стропил. У этих стропил нет средних опор, а потому под крышей образовывают внутреннее единое пространство без лишних опор. Потому система висячих стропил еще называется беспрогонной.

Как это происходит? Висячие стропила опираются друг на друга и на наружные стены. Создается так называемая распорная сила, ведь стропила все время пытаются как бы разъехаться в разные стороны. Но их крепко держат балки-затяжки (их еще называют ригелямми) у основания, которые одновременно служат для мансарды балками перекрытия, причем для такой крыши эти затяжки устанавливают немного выше, чем у будущего неиспользуемого чердака.

Но мансарда под ломанной крышей получается всегда более просторной, поэтому при пролете от 6 м дополнительно стропильные фермы еще подпирают раскасами и стойками на прогоны. Это важно сделать для того, чтобы нижние части стропильных ног не превышали в длину 4,5 м.

Еще один момент: для устройства стропильной системы мансардной крыши брать нужно только влагостойкую древесину для изготовления стропил (если вы решили именно дерево, а не металл), и обязательно дополнительно ее обрабатывать специальными пропитками.

Вот почему нередко стропильную систему для мансардной крыши сегодня выполняют из ЛСТК – легкого стального материала с тонкими стенами. Это, конечно, обойдется вам дороже обычной древесины, зато и преимуществ будет немало. Одна из самых ценных которых – мобильность.

Да, вы действительно в любой момент можете разобрать крышу и сделать из нее другой вариант, с новыми другими элементами. А в голову после того, как мансарда будет обжита, может прийти многое: и соорудить балкон, и расширить жилое пространство на другое крыло, и приподнять еще немного потолок. Поэтому, если вы любите экспериментировать – останавливайтесь на этом варианте.

Отметим, что и возиться с такой стропильной системой приятнее. Ведь нужен минимальный набор инструментов: заклепочный механизм и шуруповерт. Не сложнее детского советского конструктора!

Практикуются, конечно, и комбинированные варианты, когда стропильную систему для мансардной крыши делают и из металлического профиля, и из древесины.

Рассчитывая шаг стропил мансардной крыши, берите во внимание такие факторы:

• Будущий вес кровельного материала, который легко рассчитать по специальной таблице.
• Угол наклона скатов.
• Снеговые и ветровые нагрузки в вашей местности.
• Вес кровельных элементов.
• Антенны, декоративные окошки и тому подобное.
• И, наконец, о чем чаще всего вообще забывают – вес человека, который периодически будет делать ремонт кровли.

В среднем стандартный шаг мансардной крыши колеблется в пределах 70-120 см. Ввиду этих факторов учитывайте, что шаг стропил при одних и тех же используемых материалов у мансардной крыши будет чаще, чем у обычной.

Важен также фактор комфорта в мансарде, который немало влияет на выбор параметров конструкции двускатной крыши:

Мансардная крыша отличается от обычной в первую очередь тем, что чердак у нее есть, но представляет собой уже только небольшое подкровельное пространство между покрытием и внутренней теплоизоляцией. Причем теплоизолировать мансардную двускатную кровлю нужно обязательно. Ведь теперь это – используемое жилое помещение, а там, где живут люди, всегда есть водяные пары. Они выходят из дыхания человека, чашечки кофе, глажки утюгом и по многим другим причинам. А в сочетании с теплом жилого помещения – это далеко не лучший вариант для любого кровельного покрытия.

Далее, поднимающийся вверх теплый влажный воздух нагревает кровельное покрытие так, что зимой на нем легко тает снег. И талая вода начинает течь не только во все щели и трещины, пробираясь внутрь, но и скатываться по самой кровле – к более холодному карнизу, где снег не растаял вообще. Там она снова замерзает, оказавшись без теплой мансарды внизу, и образуется наледь.

Последствия: забитые и разрушенные водостоки, огромные сосульки и постоянно сваливающийся на голову снег. Вот почему, раз уж вы планируете жилую мансарду, включайте в проект и ее изоляционные работы: тепло, гидро- и пароизоляцию. Причем продумывать все это нужно тщательно: мансардная крыша достаточно быстро теряет свое тепло из-за большой площади соприкосновения с окружающей средой.

Кроме того, по-другому уже устраивается и вентиляционная система мансардной крыши.

Есть свои тонкости и выборе кровельного материала для такой крыши. Так, здесь важны звукоизолирующие качества. Ведь постоянный шум и периодический грохот от дождевых капель способны привнести немало дискомфорта.

Кровельное покрытие должно быть настолько легким, насколько это возможно, ведь мансардная крыша сама по себе и со своим внутренним наполнением уже оказывает немало давление на фундамент.

Подробнее про выбор покрытий читайте в этой статье.

Немного сложности в свою очередь привносят мансардные окна – без них ведь никак. В случае с ломанной мансардной кровлей все проще, окна делаются прямыми и особо при строительстве не мешают. А вот у классической двускатной крыши их придется сооружать наклонными, что доставляет немало хлопот.

Мансардные окна хороши тем, что свет от них распространяется равномерно по всему помещению и нет глухих боковых отсеков. В зависимости от формы самой кровли такие могут быть прямым, наклонными и в сочетании.

Нередко уже существующую двускатную крышу переделывают в мансардную. Все потому, что еще на этапе строительства решили сэкономить средства и доделать заветное подкровельное жилище со временем. Тем более, что многие действительно так поступают и все получается.

Скажем так: все-таки лучше проектировать мансардную крышу еще на этапе проектирования фундамента, это и технологически грамотнее, и надежнее, даже если в этом сезоне вы утеплять и отделывать ее не будете. Но раз уж решили переделывать уже готовую двускатную – и это возможно. Например, другого варианта и не получится, если вы приобрели уже готовый дом.

Итак, при переделке первым делом рассчитайте вес будущей мансардной крыши и несущую способность имеющегося фундамента. Говоря простым языком, вы должны удостовериться, что фундамент был построен с запасом и готов выдержать немного больше веса, чем сейчас.

Вторым шагом нужно пригласить специалиста посмотреть на чердачное перекрытие. А рассчитано ли оно, что на нем будет стоять мебель и будут ходить люди? И то, что вы без опаски ступаете на чердак не говорит ни о чем. Большинство видов кровельного покрытия тоже рассчитано на то, что время от времени по ним будет ступать человеческая нога – ремонт-то нужно делать, но не постоянно. Все рассчитано и можно приступать к строительным работам? Тогда идем дальше.

Самая важная задача сейчас перед вами – решить, будете ли вы менять форму крыши. Да, иногда приходится приподнимать скаты и делать из классической двускатной кровли – ломаную. Процесс этот трудоемок, но все реализуемо. Усиливают стандартную скатную кровлю при помощи треугольных стропильных ферм, которые удобно крепить и к крыше, и в качестве отдельных элементов.

И, самый ответственный момент реконструкции – перераспределение нагрузки. Итак, балки и стропила усиливают накладками, которые связываются стойками. Затем к подкосам и усиленным стропилам крепят затяжки. И если нагрузка с кровли идет на балки перекрытия рассредоточено (это часто бывает, когда стропильные фермы располагаются с маленьким шагом), тогда все эти изменения помогут изменить направленность нагрузки всей крыши.

Вот почему есть смысл запланировать мансарду заранее, даже если на ее реализацию нет средств: на этом этапе хватит и гидроизоляции.

Что интересно, в конструкции современных мансардных крыш бывают и открытые элементы: балки, части внутренних стропил и подобные им элементы. Все это эффектно вписывается в выбранный стиль интерьера, да и для строительства не нужно переживать, как бы что не осталось на виду после отделки.

Что за интерьер? Во-первых, речь идет о таком стиле, как французский прованс. В нем приветствуются голые балки из дерева с сочетанием нежно-белого цвета потолка и стен, натуральные ткани в мелкий цветочек и такая же экологичная деревянная мебель темных тонов. Нынче в моде! А повредить этому стилю не способна даже огромная балка посередине мансарды. Ведь, как вы помните, именно французский архитектор придумал использовать подкровельное пространство как жилое, а потому подобные конструктивные мелочи довольно гармонично сочетаются с прованским стилем, а иногда еще и выступают главными стилевыми акцентами.

Второй не менее популярный стиль – хай-тек. Вот здесь напоказ можно и нужно смело выставлять любые элементы стропильной системы, сделанной из металла. Главное, чтобы только сам металл был блестящим и качественным, с таким же креплением. Дополнительно оставляйте на виду трубы вентиляционной системы и любые другие инженерные элементы, если они выглядят достаточно эстетично. Ведь этот стиль интерьера – технический. Кому такое нравится? Нынешним тинейджерам, программистам и любым молодым людям, которых уже воротит от приторной классики в интерьерах или приевшегося грубоватого минимализма.

Вот такой небольшой экскурс в мир современного дизайна. Не удивляйтесь, но у такой привычной нам мансарды именно такая история – изначально в таких помещениях жили творческие люди и богема. И частично эта традиция сохранена и до сегодняшнего дня. А потому, если вы конструируете дом с мансардной крышей, и беспокоитесь о наличии дополнительных опор, балок или стоек – конечно смело оставьте, речь ведь идет не о гостиной.

А вот то, о чем нередко вообще забывают при проектировании мансардной крыши. Это лестница! Как бы смешно это не звучало, но бывает и так, что уже в процессе строительства приходится проделывать двойную работу. Не упустите этот момент!

Будьте в курсе!

Подпишитесь на новостную рассылку

конструкция двускатной мансардной кровли дома, устройство этажа, как сделать проект

Содержание:

Откуда идея
Достоинства и недостатки конструкции
Разнообразие конструкционных решений двускатной крыши с мансардным этажом
Элементы стропильной системы
Поэтапность монтажа двухскатной крыши с мансардой

Основная функция двухскатной крыши – защита домовладения от холода, ветра и выпадающих осадков. При наличии мансарды у хозяев имеется возможность увеличить полезную площадь, которая никогда не бывает лишней.

Откуда идея

Известна двухскатная крыша с мансардой давно. Первоначально помещение, расположенное под кровлей, использовалось для прислуги или в качестве места хранения старых вещей. Условия для проживания там были некомфортными, поскольку отсутствовали окна, не существовало отопления, и над головой нависал потолок.

В свое время архитекторы нашли способ, как сделать это пространство полезным и теплым. Теперь мансардный этаж с двухскатной крышей по уровню комфорта может не уступать жилым помещениям, расположенным на нижних этажах.

Если правильно спроектировать дом, то это помещение можно сделать:

• с потолками стандартной высоты;
• с окнами обычного размера:
• с комфортной для проживания температурой.

Достоинства и недостатки конструкции

У двухскатной крыши с мансардой имеются преимущества и недостатки, о которых владельцу недвижимости желательно знать заранее.

К плюсам кровли, полученной в результате соединения двух скатов, относятся следующие моменты:

1. Отсутствие необходимости в усилении фундамента, что упрощает строительство и оптимизирует финансовые расходы. Обустроить мансардное помещение можно даже в уже возведенном доме, для чего потребуется кровлю перестроить и теплоизолировать.
2. Простота монтажных работ. Конструкция мансардной двухскатной крыши отличается легкостью сборки и поэтому с такой работой способны справиться несколько начинающих кровельщиков.
3. Рациональность. Имеющимся под крышей пространством можно воспользоваться эффективно, оборудовав библиотеку, рабочий кабинет, комнату для гостей и т.д. Не отапливаемая мансарда с двускатной крышей отлично подойдет для хранения собранного урожая.
4. Доступность стройматериалов. Все, что требуется для постройки, можно приобрести в специализированных магазинах.
5. Низкая цена. Один «квадрат» жилой площади при самостоятельном устройстве двухскатной крыши с мансардой будет стоить дешевле, чем строительство еще одного полноценного этажа или возведение пристройки.

У кровли с двумя скатами имеются и отрицательные характеристики:

1. Чтобы самостоятельно обустроить просторное помещение, нужно выстроить высокую крышу, а ее конструкция будет более сложной.
2. С увеличением уклона кровли возрастает расход стройматериалов, а значит и стоимость работ, даже если их планируется делать своими руками.
3. Конструкционное устройство не исключает возможных теплопотерь во время отопительного сезона.
4. В жаркую посуду имеет место повышенный нагрев, как кровли, так и мансардного помещения.

Разнообразие конструкционных решений двускатной крыши с мансардным этажом

Несмотря на то, что конструкция двухскатной крыши с мансардой относится к традиционным решениям, существует несколько ее исполнений:

1. Классический вариант. Двускатная крыша с мансардой имеет треугольную форму, которая образуется стропильными ногами и балками перекрытий. Считается наиболее простым решением, поскольку количество необходимых материалов минимально. Стропильную систему усиливают стойками, смещенными к краям, и высокой затяжкой. Недостаток данного варианта заключается в том, что наклон скатов, равный 40-45 градусам, исключает возможность сделать высоту потолков комфортной. Кроме этого, у конца стропильных ног наблюдается значительная потеря свободного пространства.
2. Крыша с асимметричными скатами. Конек такой двухскатной кровли можно смещать, скаты разрешается делать с разными уклонами и длиной. Стропильная система в данном случае более сложная, что забирает у помещения полезную площадь. Невзирая на то, что дом с двускатной мансардной асимметричной крышей смотрится эффектно, помещение под кровлей не получится просторным.
3. Вариант с ломаными скатами. Является рациональным способом обустройства мансарды. Такая крыша обладает формой классического пятиугольника, образованного за счет скатов с изменяемой величиной наклона. В верхней части угол равен только 10-20 градусов, а в нижней – 40 — 45 градусов. Усиливают стропильную конструкцию стойками, ригелем и иногда укосами. Подобное изменение угла позволяет достаточно эффективно использовать пространство под кровлей с целью устройства помещения.
4. Полувальмовая крыша. Она считается переходным вариантом между кровлями — двухскатной и вальмовой — ее фронтон делают в форме трапеции. По причине наличия скошенных элементов мансарда с полувальмовой крышей получает защиту от косо идущего дождя и сильного ветра. Внешний облик дома с такой кровлей получается привлекательным.

Элементы стропильной системы

Самый важный момент в том, как сделать двухскатную мансарду, связан с обустройством стропильной системы, которую нужно сделать прочной, способной противостоять нагрузкам.

Она состоит из следующих элементов:

1. Мауэрлат. Является основанием для кровли. Его закрепляют заподлицо на несущих стенах вдоль верхнего периметра. Обычно мауэрлат делают из бруса, величина его сечения зависит от веса крыши. Для крепления задействуют арматуру или металлические шпильки. Для гидроизоляции мауэрлата используют рубероид.
2. Стропила. Для их монтажа берут доски размером 50х150 или 100х150 миллиметров. Их устанавливают под углом. В своей верхней части доски сходятся в конек, при этом их нижние концы упираются в мауэрлат. Ноги стропил являются основным опорным элементом конструкции, и именно благодаря их наличию крыша имеет треугольную форму. Между ними оставляют промежуток от 60 до 120 сантиметров.
3. Конек. Так называют угол треугольника крыши с двумя скатами. Он образуется в месте стыковки двух стропильных ног.
4. Растяжки и ригели. Данные усиливающие элементы горизонтального расположения монтируют между стропилами с целью погашения распирающей нагрузки. Чем выше они располагаются, тем толще для них подбирают брус.
5. Бабки и стойки. Служат для передачи нагрузки с конька на несущие внутренние стены. Стоящие вертикально опоры располагают под коньком или центром стропила.
6. Подкос. Отводит нагрузку от стропил на несущую перегородку. Представляет собой угловые подпирающие элементы, подстропильные ноги.
7. Лежень. По своему назначению это аналог мауэрлата, который располагают сверху внутреннего несущего перекрытия. Его изготавливают из бруса квадратного сечения.
8. Схватка. С помощью этого горизонтального бруска гасят распирающую нагрузку между вертикальными опорами крыш, имеющих большие размеры.
9. Обрешетка. Является основанием для настила кровельного покрытия. Ее делают из необрезной доски или листов влагостойкой фанеры. Проект мансардной двухскатной крыши должен предусматривать устройство сплошной или решетчатой обрешетки в зависимости от кровельного покрытия.

Поэтапность монтажа двухскатной крыши с мансардой

При необходимости сэкономить на строительстве оптимальным выбором станет возведение дома с двускатной крышей и мансардой. Своими руками такой тип кровли можно сделать за несколько недель, а бригада профессионалов справится гораздо быстрее.

Поэтапно работа выполняется следующим образом:

1. Выполняют укладку нижних балок. Их не используют лишь тогда, когда имеется деревянное перекрытие.
2. Далее устанавливают стойки – «скелет» мансарды. Их фиксируют скобами или шипами и для большей устойчивости подпирают временными раскосами.
3. Потом приступают к установке мауэрлата – на этот элемент крепят ноги стропил, изготавливаемых из прямых досок без сучков.
4. Сначала стропильные ноги монтируют у фронтонов, а потом по всей протяженности стен с интервалом 60-120 сантиметров. Эта величина зависит от ширины теплоизоляционного материала и веса кровельного покрытия.
5. Укладывают слои гидро- и пароизоляции, обрешетку и контробрешетку. Когда мансардное помещение планируется делать жилым, его утепляют минватой на базальтовой основе, пенопластом или эковатой.
6. Обшивают любыми пиломатериалами фронтоны и свесы, а полученную поверхность покрывают, например, еврошифером или ондулином.

В результате мансардный дом с двухскатной крышей позволяет увеличить площадь для проживания в нем примерно в 1,5 раза.

Как обрамить остроконечное слуховое окно (сделай сам)

Обновлено: 29 ноября 2019 г.

Остроконечная крыша отлично смотрится снаружи и добавляет простора и света внутри.

Следующий проект›

Семейный мастер на все руки

Ищете простое расширение, которое даст вам больше места в вашем доме? Новое слуховое окно на тесном, малоиспользуемом чердаке может быть просто билетом. Это создаст дополнительное пространство над головой, необходимое для комфортного проживания — дополнительную спальню, студию или игровую комнату. А мансардное окно обеспечивает естественный свет, свежий воздух и, возможно, некоторые драматические виды на верхушки деревьев. Мансардные окна также отлично смотрятся снаружи, добавляя разнообразия простому фасаду и улучшая привлекательность вашего дома, не говоря уже о стоимости при перепродаже. Мы покажем вам основные шаги, которые необходимо выполнить при строительстве слухового окна, в том числе, как разрезать и переделать существующую крышу, собрать стены слухового окна и обрамить новую крышу.

от экспертов по DIY в журнале семейного мастерства

Время

Многочисленные дни

Сложность

Advanced

Стоимость

$ 501-1000

$ 501-1000

$ 501-1000

9 . мне?

Каркас двускатного слухового окна

Добавление остроконечного слухового окна создает дополнительное пространство и позволяет проникать солнечному свету.

Строительство слухового окна на крыше — амбициозный и сложный проект. Прежде чем браться за такую ​​большую и сложную задачу, у вас за плечами должно быть несколько проектов реконструкции. Если вы немного не уверены в своих навыках возведения каркаса или кровли, наймите плотника, чтобы помочь с этим этапом проекта слухового окна на крыше. Слуховые окна, которые мы построили, имеют ширину 6 футов, около 9футов от пола до вершины и отстоят от передней стены дома примерно на 2 фута. Каждое слуховое окно добавляет около 30 кв. футов над головой.

Такие большие и сложные проекты обходятся дорого, особенно когда вы добавляете такие элементы, как окна. Запланируйте также большое обязательство по времени. Выделите по крайней мере четыре дня для основного каркаса, потому что, как только крыша открыта, вы должны держать ее, пока слуховое окно не станет герметичным. Затем вы можете немного расслабиться, пока закончите внешнюю обшивку и отделку. Планируйте провести еще семь или восемь выходных, заканчивая внутреннюю и внешнюю окраску.

Для строительства слухового окна требуется пояс для инструментов со всеми основными столярными инструментами, а также несколько дополнительных инструментов: циркулярная пила, сабельная пила, угольник для каркаса и 2- и 4-футовые. уровни. Вам также понадобится хорошее оборудование для работы на высоте, удлинительная лестница, кровельные кронштейны и строительные леса (см. «Безопасность на крыше»). Мы также рекомендуем вам арендовать или купить индивидуальную страховочную систему (PFAS; фото 1 и 12), состоящую из страховочной привязи, стропа, веревки, анкерного крепления на крыше, а также всего оборудования и инструкций.

Шаг 2: Разработайте детали слухового окна на бумаге

Рисунок A: Анатомия слухового окна

Размер новых тройных стропил и обычных стропил зависит от размера крыши и слухового окна и местных условий. Попросите архитектора или инженера-строителя измерить их.

Примечание: Рисунок A можно загрузить и распечатать из дополнительной информации ниже.

Как и любой другой крупный проект реконструкции, ваш проект слухового окна будет продвигаться более гладко, если вы проработаете детали на бумаге или на полу гаража в натуральную величину (рис. B) до начала строительства. Мансардные окна сложны и подходят не каждому дому. Чтобы убедиться, что слуховые окна работают, мы рекомендуем нанять архитектора, специализирующегося на жилищном строительстве или реконструкции. Архитектор поможет вам рассмотреть такие вопросы, как уклон крыши, внутренняя высота, внешний вид, прочность конструкции, состояние крыши и стоимость. Если слуховое окно осуществимо, архитектор составит планы, включающие все размеры и специальные конструктивные детали. Используйте планы для получения разрешения на строительство в местном отделе строительной инспекции.

После того, как планы будут одобрены строительным отделом, отнесите их на лесопилку с полным спектром услуг. Продавец составит список материалов и смету расходов, а также поможет заказать окна и специальные элементы. Прежде чем прорезать дыру в старой крыше, доставьте все материалы и арендуйте мусорный контейнер или прицеп для мусора. Купите пластиковый брезент, армированный сеткой, достаточно большой, чтобы покрыть всю площадь слухового окна (Фото 5). Натяните один край брезента так, чтобы он перекрывал конек крыши, и закрепите его с помощью 2×4 винтов, ввинченных в обшивку крыши. Отверните брезент, и он будет готов натянуть слуховое окно на крышу ночью или в случае неожиданного ливня.

Шаг 3: Разложите слуховое окно на мансардном этаже, прежде чем открывать крышу

Фото 1: Снимите черепицу и обшивочную доску

Снимите черепицу с области нового слухового окна. Нанесите мелом линии для внутреннего края боковых стен слухового окна, установите пилу, чтобы прорезать обшивку крыши, и пилите снизу вверх с обеих сторон. Оставьте обшивку свеса неразрезанной. Подденьте старые доски обшивки.

Фото 2. Убедитесь, что все отвесно

Используя размеры из вашего плана, начертите линии на полу, чтобы указать расположение передней стены слухового окна. Отвесьте от внешней стороны линии стены и отметьте стропила. Вычтите дополнительные 1-1/2 дюйма, чтобы оставить место для нового коллектора (фото 4), и отрежьте стропила циркулярной пилой.

Фото 3: Установка новых стропил

Обрежьте новые тройные стропила до той же длины и углов, что и старые, и вставьте их под обшивку крыши. Прибейте через коньковую доску к концам тремя обычными гвоздями 16d. Прибейте их вместе парами гвоздей 16d через каждые 16 дюймов. Прибейте днища к пластине двумя гвоздями 16d, затем добавьте металлическую ленту.

Прежде чем вы сможете прорезать отверстие для слухового окна, вы должны точно знать, где будут построены боковые стены. Отметьте расположение стен слуховых окон на мансардном этаже и убедитесь, что стены слуховых окон совпадают с внешней стеной дома. Используйте отвес, чтобы перенести внутренний край стен на нижнюю часть крыши. Забейте гвозди через крышу по углам. Вернитесь на крышу, удалите черепицу в этом районе и проведите линии мелом между выступающими точками гвоздей. Отпилите по линиям, чтобы открыть крышу (Фото 1).

Боковые стены будут опираться на новые стропила, а передняя стена будет опираться на мансардный этаж. По линиям на полу, обозначающим переднюю стенку слухового окна, отметьте старые стропила для раскроя (Фото 2). Затем укрепите проем в крыше, добавив стропила с каждой стороны и, при необходимости, с противоположной стороны крыши (рис. А и фото 3).

В наших планах было добавить соответствующие наборы тройных стропил на сторону крыши, противоположную слуховым окнам. Проверьте свои планы на наличие специальных строительных деталей, подобных этому. Обратите особое внимание на требования к креплению. Мы прикрепили нижнюю часть тройных 5-1/2 дюймовых стропил из клееного бруса (LVL) к зданию специальными металлическими ремнями, указанными архитектором. Убедитесь, что новые стропила совмещены с краем обшивки крыши (рис. А).

Безопасность крыши

Работа на крышах опасна. Чтобы свести к минимуму риск:

• Возьмите напрокат или купите индивидуальную страховочную систему (PFAS; фото 1 и 12). Покупка за 250 долларов или аренда примерно за 35 долларов в день. (Бывает трудно найти аренду.)
• Используйте металлические кровельные кронштейны и доски 2×10 для обеспечения прочного основания (Фото 12). Следуйте инструкциям по установке, прилагаемым к кронштейнам (их можно найти в любом крупном центре домашнего хозяйства).
• Опилки и мусор делают крышу скользкой, поэтому часто подметайте ее. Носите гибкую обувь с мягкой подошвой для увеличения сцепления.
• Никогда не работайте на мокрой крыше.

Шаг 4: Выровняйте и подровняйте переднюю стену

Фото 4: Установите переднюю стену

Установите нижнюю перемычку с подвесками балок (рис. A) и соберите переднюю стену на мансардном этаже. Встаньте переднюю стенку и совместите ее с отметками на полу. Подложите прокладку под нижнюю плиту, чтобы при необходимости выровнять ее, затем прибейте ее к балкам пола гвоздями 16d. Отвесьте углы с помощью уровня и скрепите их 2x4s.

Фото 5: Установите верхнюю пластину

Добавьте угловую стойку, затем отрежьте угол наклона крыши на конце 2×4 для использования в качестве верхней пластины боковой стены. Установите пластину на место, выровняйте ее и отметьте ее длину. Отрежьте его и прибейте к угловой стойке и крыше, убедившись, что он остается ровным.

Фото 6: Установка стенных шпилек

Соберите и установите нижнюю пластину. Затем измерьте, обрежьте и прибейте к стенным стойкам каждые 16 дюймов двумя гвоздями 16d вверху и внизу. Убедитесь, что они отвесные. Добавьте вторую верхнюю пластину, перекрывая углы (Фото 7).

После, казалось бы, бесконечного планирования и подготовки вы, наконец, увидите реальный прогресс, когда возведутся стены. Установите перемычку 2×6 поперек проема, чтобы поддержать обрезанные стропила, затем установите переднюю стену между новыми стропилами (фото 4). Будьте особенно внимательны, чтобы убедиться, что верхняя часть стены ровная, и закрепите ее идеально вертикально (отвесно) и прямоугольно. Завершите каркас стены, соорудив боковые стены, как показано на фото 5 и 6. Будьте осторожны, чтобы не прогнуть верхнюю пластину при забивании шпилек под углом.

Изготовление простого зажима для стропил

Если наклон вашей слуховой крыши такой же, как и у старой крыши, приложите кусок фанеры к старым доскам крыши и проведите на нем ровную линию. Сделайте приспособление для резки стропил, отмерив 12 дюймов вдоль линии «уровня» и используя угольник, чтобы провести перпендикулярную линию до края «крыши» доски. Разрежьте по этим двум линиям и прикрутите лом 2х2 по краю «крыши» фанеры.

Натяните веревку по верху стропил, выровняв их с внутренней стороной боковой стены, и сделайте отметку в месте пересечения этой линии с верхом боковых стропил. Теперь измерьте от этой точки до пересечения коньковой доски и перемычки, чтобы найти длину ендовных стропил. Разрежьте их согласно рисунку C.

Прибить обе стропила ендовы. Используйте линейку, чтобы убедиться, что они выровнены с вершинами общих стропил. Затем измерьте, обрежьте и прибейте ендовные стропила через каждые 24 дюйма по центру. Обрежьте ендовные стропила под тем же углом, что и обычные стропила, но скосите нижний срез под углом 45 градусов.

Шаг 5: Вырежьте и установите стропила

Рисунок B: Проект стропил

Избавьтесь от догадок — сделайте чертеж фронтона в натуральную величину на полу гаража или чердака. Начните с базовой линии и привяжите центральную линию перпендикулярно ей. Используйте метод треугольника 3-4-5, чтобы сделать 9Угол 0 градусов. Затем добавьте боковые стены 2×4 и скат крыши, используя квадрат. Привяжите линии стропил, затем нарисуйте конек и софит. Вырежьте обычное стропило по шаблону и положите его на чертеж, чтобы проверить соответствие. Измерьте и отрежьте временную стойку, поддерживающую конек.

Фото 7: Разместите коньковую доску

Вырежьте 2×4 для временной поддержки нового конька 2×8 на нужной высоте (см. рис. B). Держите коньковую доску ровно и отметьте боковые стропила в верхней части коньковой доски. Отрежьте перемычку 2 × 8, чтобы она подходила поперек проема, и прикрепите ее к новым стропилам на этой высоте с помощью подвесных металлических балок.

Фото 8: Прикрепите коньковую доску к перемычке

Отрежьте коньковую доску по длине и сделайте надрезы в соответствии с деталями потолка. Затем прибейте его к центру перемычки, используя металлический кронштейн для дополнительной прочности. Вырежьте и установите обычные стропила с интервалом 24 дюйма по центру (рис. B и C).

Рисунок C: Срезы стропил

Изготовьте простой шаблон для разметки обычных стропил. Для двух ендовных стропил используйте тот же размер для «отвесной» стороны, но увеличьте «ровную» сторону до 17 дюймов (17 дюймов подходит для каждого ската крыши). Верхний отвес на стропилах ендовы имеет скос под углом 45 градусов с каждой стороны. Нижний отвес имеет одиночный скос под углом 45 градусов.

Вам не нужно разбираться во всех тонкостях резки стропил, чтобы построить мансардную крышу. Сделайте чертеж в натуральную величину с размерами и уклоном крыши на своем плане (рисунок Б) и по нему измерьте точную высоту конька (временной стойки), а также длины и углы на обычных стропилах. Если уклон вашей мансардной крыши такой же, как и у старой крыши, вы можете использовать показанный метод приспособления для измерения уклона и перенести его на новые стропила.

Измерьте длину ендовных стропил (Фото 9) и обрежьте их, используя Рисунок C в качестве ориентира. Не волнуйтесь, если вы неправильно вырезаете несколько досок. Вы можете использовать их позже для более коротких стропил ендовы (Фото 10).

Прикрепите стропила к коньку, вбив их через конек в стропило тремя гвоздями 16d. Затем прибейте противоположное стропило к коньку шестью 8d обычными гвоздями, по три с каждой стороны. Используйте три гвоздя 8d, чтобы прикрепить стропило к настенной пластине. Спросите своего строительного инспектора, нужны ли вам дополнительные сейсмические и ветровые анкеры.

Шаг 6: Отделка крыши и экстерьера

Фото 11: Обшивка стен и слухового окна крыши

Добавьте нижнюю облицовку и выступы 2×4 (рис. A). Обшить стены и крышу фанерой. Вбейте 8d гвоздей через каждые 6 дюймов вдоль краев обшивки и через каждые 8 ​​дюймов вдоль всех остальных стоек. Завершите детали софита и выступа в соответствии с планом (рисунок А).

Фото 12: Установка отделки крыши

Установите отделку крыши и прибейте ее гвоздями (рис. A). Завершите нижнюю часть свеса и софитов и добавьте молдинг края крыши, чтобы он соответствовал вашему дому. Установите ступенчатую планку и перекройте крышу по краям слухового окна.

Фото 13. Покройте черепицей крышу

Покройте ендову и края крыши 36-дюймовым герметиком. широкая полоса ледово-водной преграды. Затем установите предварительно отформованный ендов из оцинкованного металла (или используйте другие методы, одобренные вашим строительным инспектором). Покройте крышу черепицей снизу вверх в соответствии с инструкциями на упаковке черепицы.

Фото 14: Установка окон и сайдинга

Прошивка и установка окон. Затем прикрепите строительную бумагу № 30 к бокам, накладывая верхние листы на нижние листы. Прибейте угловые доски на место и добавьте сайдинг. Загрунтуйте и покрасьте.

Заполните концевые шпильки фронтона после того, как будут готовы стропила (Фото 11). Затем установите обшивку крыши. Это прекрасное чувство, когда конструкция закрыта и готова к завершению, но сейчас не время торопиться с работой. Особое внимание к герметичным отливам и деталям кровли (рис. А и фото 12–14) на этом этапе работы избавит вас от невероятной головной боли в дальнейшем. Думай, как вода. Начните снизу и работайте с войлоком, черепицей и окладами. Всегда перекрывайте нижнюю часть.

Отделка внешней части слухового окна материалами, которые соответствуют материалам вашего дома или дополняют их.

Шаг 7: Завершите внутреннюю отделку

Фото 15: Завершите внутреннюю отделку каркаса

Прибейте стропильные анкеры, следя за тем, чтобы они были выровнены и выровнены друг с другом. Добавьте блокирующие и обшивочные полосы по мере необходимости, чтобы привести все внутреннее обрамление к одному уровню, готовому к гипсокартону.

Как только мансарда станет герметичной и вы сможете спать, не беспокоясь о шорохе дождя, войдите внутрь. Добавьте стропильные связи, чтобы укрепить крышу и обеспечить пространство для изоляции и вентиляции (Фото 15). Когда строительный инспектор одобрил каркас, вы можете приступить к электромонтажным работам, изоляции, гипсокартону и деревянным работам.

Наконец, имейте в виду, что даже при самом лучшем планировании вы иногда столкнетесь с препятствием. Сделайте перерыв. Вы что-нибудь придумаете и, вероятно, соберете несколько хороших историй, чтобы рассказать своим внукам о своем приключении по строительству мансарды.

Дополнительная информация

Необходимые инструменты для этого проекта мансардного окна

Подготовьте необходимые инструменты для этого проекта мансардного окна своими руками перед началом работы — вы сэкономите время и нервы.

• 2 фута. и 4-фут. уровни
• Circular saw
• Drill/driver — cordless
• Extension ladder
• Framing square
• Hammer
• Reciprocating saw
• Safety glasses
• Stapler
• Tape measure
• Tool belt

Roof brackets, scaffolding boards, персональная система защиты от падения

Первоначально опубликовано: 29 ноября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как построить двускатную крышу — сделай сам

Двускатные крыши так распространены в домах, потому что они хорошо выглядят, хорошо работают и их несложно построить. Вам определенно следует подумать о том, чтобы научиться строить двускатную крышу, работая вдвоем. Ваш напарник поможет вам поднять доски на место и удерживать их, пока вы их прибиваете.

Как построить двускатную крышу шаг за шагом

1. Определите уклон вашей крыши. Типичная двускатная крыша поднимается на 3-12 дюймов на каждый 1 фут горизонтального пространства.
2. Используйте онлайн-калькулятор уклона крыши, чтобы рассчитать длину стропил для нужного уклона.
3. При покупке пиломатериалов для коньковой доски выбирайте самые прямые доски 2×6, какие сможете найти.
4. После получения достаточного количества 2×4 и 2×6 для постройки крыши, начните со сборки верхней плиты.
5. Ширина верхней части стены определяет, будете ли вы строить верхнюю пластину из 2х4 или 2х6.
6. Прибейте два слоя досок вдоль верхней части стен, где будут устанавливаться стропила.
7. Сместите швы 2×4 или 2×6 не менее чем на 24 дюйма при сборке верхней пластины.
8. Прикрепите доски верхней панели восьмипенсовыми гвоздями.
9. Работая вдоль верхних пластин, сделайте отметки через каждые 24 дюйма для размещения потолочных балок.
10. Вырежьте 2×4 балки по ширине здания под тем местом, где будет подниматься двускатная крыша.
11. Отцентрируйте каждую балку по отметкам на верхних пластинах.
12. Расположите балки так, чтобы они были на одном уровне с внешними краями верхней пластины.
13. Прибейте их строительными гвоздями.
14. На этом этапе инструкции по строительству двускатной крыши необходимо обрезать стропила.
15. См. длину стропил, определенную в соответствии с выбранным уклоном крыши.
16. Если вы хотите, чтобы крыша нависала у карниза, добавьте это к длине стропил.
17. С помощью угольника отметьте угол верхнего среза стропила.
18. Отрежьте по линии циркулярной или торцовочной пилой.
19. На другом конце стропил отметьте, где стропила будут сидеть на верхней пластине.
20. Используйте угольник, чтобы отметить треугольник для выреза сиденья.
21. Величина вашего свеса будет превышать вырез седла.
22. Выпилите треугольники, чтобы завершить вырезы для сиденья.
23. Попросите вашего напарника придержать стропило за угол так, чтобы посадочное место было прижато к верхней пластине.
24. Измерьте расстояние от верхней части стропила до нижней части верхней пластины.
25. Отрежьте 2 x 4 этой длины, чтобы использовать их в качестве опор для стропил, пока вы продолжаете строить двускатную крышу.
26. Совместите опорную доску с краем стропила и прибейте ее к верхней пластине.
27. Вставьте еще одну опорную доску на расстоянии 2 дюймов от первой.
28. Установите опоры для стропил с каждой стороны крыши.
29. Расположите опоры заподлицо со стропилами и зажмите их вместе.
30. Поместите ураганные зажимы по обеим сторонам стропила в месте выреза седла и верхней пластины.
31. Убедитесь, что стропила плотно прилегают к верхним пластинам.
32. Вбейте 1-1/2 дюймовые гвозди через ураганные зажимы в пиломатериал.
33. После крепления торцевых стропил к верхним пластинам переходите к сборке коньковой доски.
34. Если одной 2×6 недостаточно для всей крыши, соедините несколько 2×6. Всегда совмещайте швы на стропилах.
35. Вбейте 8-пенсовые гвозди через торцевые стропила в коньковую доску.
36. Совместите остальные стропила с коньковой доской.
37. Используйте уровень, чтобы убедиться, что линия крыши ровная.
38. Вбейте стропила под углом в коньковую доску.
39. Прибейте остальные стропила к верхней пластине и коньковой доске.
40. Чтобы построить настил крыши, выровняйте 1/2-дюймовую фанерную доску в нижнем углу крыши.
