Как построить беседку самому: Беседка своими руками проекты. 800 фото + пошаговые инструкции

подробная инструкция как сделать беседку, чертежи и схемы. Деревянная беседка фото

Содержание статьи:

1. Беседка на даче своими руками
2. Виды дачных беседок
   • Беседка из дерева
   • Кирпичная беседка
   • Беседка из поликарбоната
3. Чертежи и схемы беседок, построенных своими руками
4. Строим деревянную беседку. Подробная инструкция
5. Деревянная беседка. Вариант второй
6. Видео беседок, построенных собственноручно
7. Фото беседок

Беседка на даче своими руками

   Беседка, построенная на даче, создает особую атмосферу душевности, уюта и теплоты. Именно в ней можно посидеть и почаевничать с семьей или провести время с друзьями, ведя неспешные разговоры «за жизнь». Особенное значение это строение приобретает в летнее время, когда наступает пора шашлыков и барбекю. Вместе с тем беседка является и украшением участка, подчеркивающим выгодные стороны ландшафта. Конечно, можно купить готовое сооружение, но мы ведь не ищем легких путей? Учитывая, что изготовление такого домика вполне по плечу мастеровитому хозяину, мы расскажем о том, как построить беседку своими руками.

Виды дачных беседок

   Беседки на даче могут быть самых разнообразных форм и размеров, с одно и многоскатной крышей, открытого или закрытого типа. Вряд ли кто-то возьмется классифицировать эти постройки по внешнему виду, учитывая все то разнообразие, которое создано руками умельцев. Да и выбор материалов, из которых могут быть построены беседки, очень широк. Комбинируя традиционное дерево и новомодный пластик, бетон и стекло, металл и камень порой можно получить настоящий шедевр садово-паркового дизайна. Итак, какой может быть беседка для дачи.

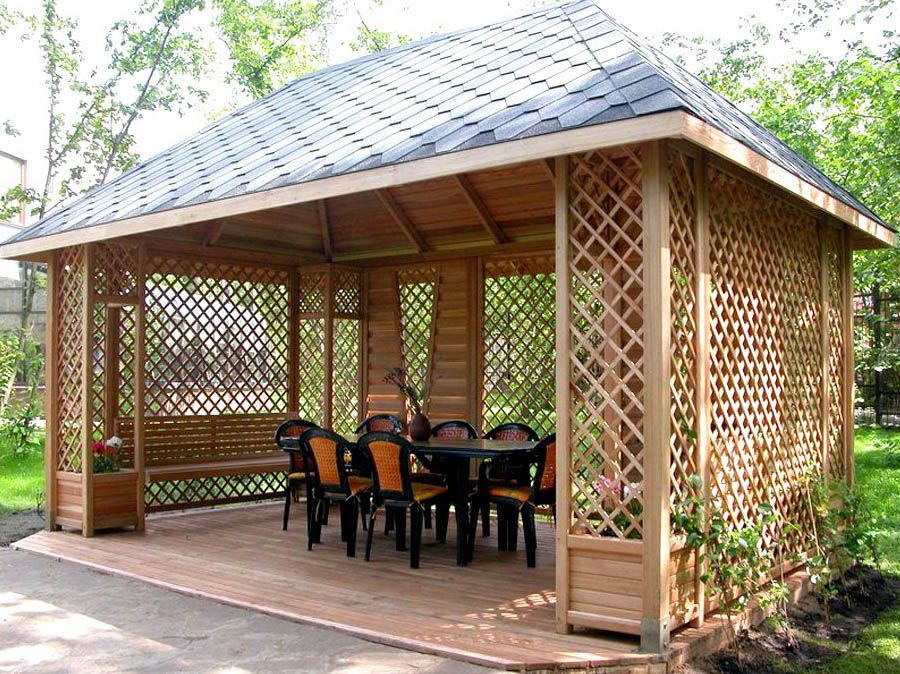

Беседка из дерева

   Сооружение из дерева легко построить в достаточно короткие сроки. При этом его можно установить на любой фундамент, как капитальный, так и созданный из подручных материалов. Именно поэтому беседки из дерева получили такое распространение. А еще потому, что они могут быть как капитальными, так и переносными, с разборной конструкцией. Такие сооружения можно устанавливать

   К недостаткам таких строений можно отнести, во-первых, высокую пожароопасность. Именно из-за этого фактора в деревянных беседках не рекомендуется устанавливать мангалы, барбекю и прочие жаровни с открытым огнем. Во вторых, часто деревянная беседка своими руками, видео которой можно найти в сети, представляет собой жалкое зрелище из-за гниения древесины и повреждения насекомыми.

Кирпичная беседка

   Если вы задумались о том, как построить беседку своими руками из кирпича, не упустите из виду необходимость обустройства хорошего фундамента. Для такой капитальной  постройки нужен ленточный или монолитный фундамент, поэтому перед началом строительства надо изучить свойства почвы на вашем участке и только после этого принимать решение, какой тип основания выбрать.

   Часто кирпичная беседка для дачи используется не только как навес от дождя и солнца, но и как времянка или летняя кухня. В таком случае в ней можно обустроить мангал, барбекю или камин, а если еще и установить окна и двери, то такую беседку вполне можно при необходимости превратить в гостевой домик. Строение из кирпича практически не имеет недостатков, разве что самую высокую трудоемкость изготовления среди подобных сооружений.

Беседка из поликарбоната

   Такой инновационный материал, как поликарбонат, способен объединить в одной конструкции любые материалы – металл, дерево, кирпич или камень.

   Во-первых, если вы решили сделать беседку своими руками из поликарбоната, учтите, что стоимость недорогого каркаса компенсируется достаточно высокой ценой на поликарбонатные листы (их толщина должна быть не менее 8мм). Во-вторых, во время дождя будет трудно услышать собеседника, ведь пластиковый навес неплохо усиливает звук падающих капель.

   В-третьих, поликарбонат – отличный материал для строительства теплиц. Вы ведь не хотите вместо уютной тени оказаться в сауне? И четвертое. Сильный град нередко повреждает панели, пробивая в них отверстия, поэтому если вы проживаете в месте, подверженном атмосферным осадкам такого типа, то о том, как построить беседку из поликарбоната, не может быть и речи.

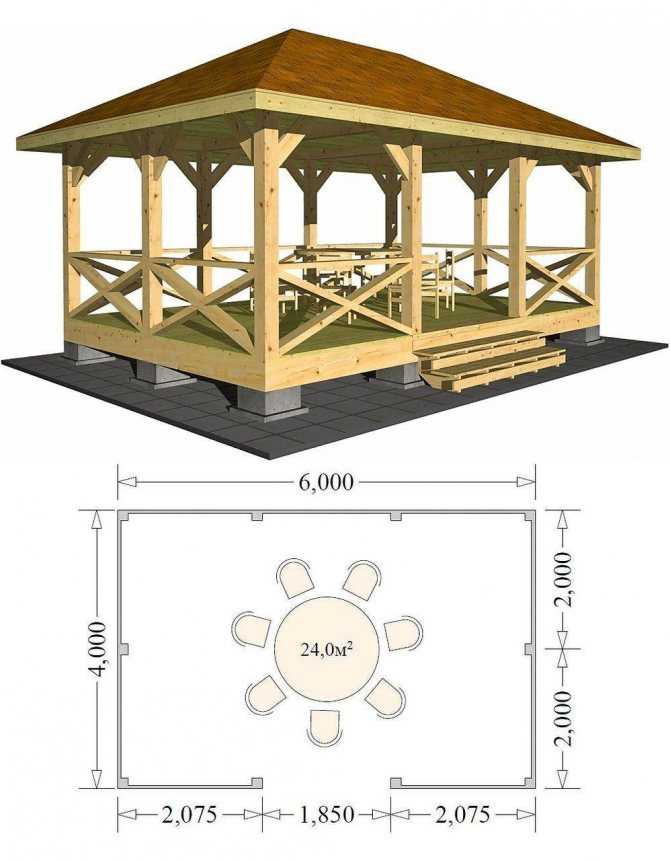

Чертежи и схемы беседок, построенных своими руками

   Наиболее популярными материалами для строительства беседок является

   Рассмотрим несколько несложных конструкций, построить которые можно из самых разных материалов.

   Если вас интересует простая беседка из дерева, своими руками ее поставить довольно просто. Такая конструкция будет основана на четырех столбах, поддерживающих крышу. Чтобы не допустить контакта бетона с древесиной, еще в начале бетонных работ по углам строения в грунт надо вкопать

   Далее к столбам крепят продольные бруски под монтаж евровагонки или поликарбоната. Так как мы собираемся строить легкую летнюю конструкцию, то 90 см ограждения будет достаточно для эффективной защиты от ветра и дождя.

   На строительство крыши подойдет брус квадратного сечения 50х50 мм, из которого требуется собрать каркас. Для этого устанавливается обвязка по периметру крыши, а к ней крепятся стропильные ноги. Затем набивается обрешетка, и крыша накрывается любым кровельным материалом.

  Еще на этапе проектирования беседка из дерева своими руками должна иметь такие размеры, чтобы максимально уменьшить количество отходов, и кровельного материала в том числе. Именно поэтому надо принимать габариты крыши с учетом размеров целых листов, сделав необходимые допуски на свесы кровли.

   К примеру, если вы планируете использовать шифер, то длину беседки принимают кратной 1 м, а скат крыши – 1,75 м.

   Сделать беседку своими руками в кратчайшие сроки можно и из поликарбоната. Для этого понадобится стальной уголок с полкой 50 мм и 25 мм, металлическая полоса и лист поликарбоната 2100х6000 мм.

   Конструкция состоит из четырех угловых стоек, обваренных 25мм уголком. Кровлю выполняют в виде арки, установив П-образную поддержку из уголков и металлической полосы.

   Беседка из дерева своими руками может быть укрыта и битумной черепицей, достаточно установить под нее основание из плит ОСБ. Такой настил имеет высокую жесткость, поэтому отпадает надобность в несущем каркасе. Достаточно нескольких брусков для фиксации торцев древесно-ориентированных плит.

Кровлю можно покрыть битумной черепицей

  Как видите, конструкции таких беседок действительно очень просты, учитывая бетонную стяжку в качестве пола. Если же планируется эксплуатация строения зимой, то надо обустроить фундамент столбчатого типа, на который устанавливают лаги из бруса 50х100мм, а затем настилают пол.

  Беседка своими руками, чертежи и схемы которой вы можете использовать в своей работе, должна быть обязательно обработана защитным средством и покрыта краской или лаком для защиты древесины от атмосферного воздействия.

Строим деревянную беседку. Подробная инструкция

   Хоть беседку из дерева построить и  несложно, для того, чтобы конструкция была прочной и долговечной, требуется соблюдение некоторых требований к строительству. Мы расскажем о том, как построить беседку из дерева, и дадим пошаговые инструкции, следуя которым вы сможете не только быстро ее соорудить, но и получите красивое, надежное строение.

   Самое первое, что необходимо сделать – очистить место под будущее строительство от мусора и хлама, спилить ненужные деревья и удалить кустарники. Далее все работы ведем поэтапно:

• Составляем проект. Для этого определяем вместимость сооружения. Далее составляем чертежи постройки. Можно взять готовые схемы или адаптировать чертежи под свои нужды.
• Размечаем место под будущее строительство беседки на даче своими руками. С этой целью по углам на необходимом расстоянии вбиваем колышки, натягиваем шнур и проверяем диагонали. Для соблюдения прямоугольности конструкции они должны быть равны.

• Вырываем неглубокий котлован под заливку фундамента и при помощи строительного уровня устанавливаем опалубку. Лучше всего для этих целей подойдет обрезная доска толщиной не менее 20мм. Напомним, что для постройки беседки на даче своими руками из дерева серьезного основания не требуется, достаточно монолитной плиты толщиной до 20см.

• Заливаем фундамент бетоном. Для того чтобы основание получилось ровным, используем широкое правило, а при больших размерах фундамента дополнительно устанавливаем маяки.

• На бетонное основание укладываем керамическую плитку. Помните о том, что она будет эксплуатироваться круглогодично, поэтому надо приобрести напольный кафель морозоустойчивого исполнения.

• Мы намеренно не вкапывали угловые столбы в землю. Беседка на даче своими руками из дерева простоит намного дольше, если установить опорный брус прямо на фундамент. Для этого запасаемся П-образным кронштейном с внутренним размером 100мм. Его при помощи дюбелей или анкеров крепим по углам сооружения и посредине длинных сторон.
• Устанавливаем вертикальные опоры и закрепляем их саморезами к П-образному крепежу. Лучше всего использовать 4-5мм шурупы длиной не менее 30мм. Если беседка на даче своими руками будет иметь односкатную крышу, то столбы, размещенные с тыльной стороны, должны быть ниже фронтальных опор не менее чем на 40-50см, для создания необходимого уклона кровли.

• На высоте 100 мм и 900-1000 мм от пола устанавливаем продольные брусья размером 50х50 мм. Они предназначены для крепления боковых элементов, поэтому надо дополнительно усилить их вертикальными или перекрестными распорными планками. Такой же брус с соответствующей расшивкой крепим в передней части беседки на высоте задних опор. Возможно вы захотите, чтобы беседка на даче, созданная своими руками из дерева, имела потолок. Его можно будет прикрепить именно к этим элементам конструкции.

• В верхней части вертикальных стоек (с внутренней стороны) делаем запилы длиной 120мм на глубину 30мм. При помощи болтов М8х120 устанавливаем стропила. Для этого вполне подойдет доска 30х120мм необходимой длины.

• Укрепляем каркас под кровлю поперечными элементами, которые присоединяем к опорным стойкам и стропилам, а затем укрепляем их угловыми брусками.
• Набиваем обрешеточные доски на стропила с частотой, соответствующей типу кровельного материала. Для шифера и ондулина будет достаточно трех досок обрешетки под лист. В случае использования керамической черепицы обрешетку набивают так, чтобы каждая плитка опиралась на каркас в двух местах. Если же беседка из дерева своими руками будет укрыта битумной черепицей, то оберешеточные доски должны быть установлены всплошную, а лучше использовать в этих целях фанеру или плиты ОСБ.

• Не забудьте установить ветровую доску. Без нее кровля не будет выглядеть завершенной.

   Не забудьте обработать древесину защитным средством и покрыть краской или лаком. Это защитит древесину от атмосферного воздействия и надолго сохранит ее красивый внешний вид.

Деревянная беседка. Вариант второй

   Беседка своими руками, чертежи и схемы которой представлены ниже, имеет более сложную конструкцию, с криволинейным периметром и крышей-шатром. Однако заметим, что и выглядит такое сооружение намного эффектней. Для ее строительства понадобятся:

• Деревянный брусок 100х100 мм;
• Рейки 25х30 мм;
• Обрезная доска толщиной 25 мм для обрешетки крыши и 40 мм для настила пола;
• Крепеж;
• Кровельные листы.

   И, конечно же, как построить беседку своими руками без инструмента?! Поэтому запасаемся циркулярной и лучковой пилой, электрорубанком, шуруповертом, а также крепежными материалами и измерительными приборами.

   Для того чтобы не бегать далеко к мангалу или барбекю, мы решили сделать беседку с закутком, где их можно будет установить.

   Место под строительство выбираем на некотором удалении от дома. Во-первых, кто-то из гостей или хозяев может захотеть отдохнуть от шумной компании, а во-вторых, в таком случае, дым от барбекю не будет попадать в открытые окна. Да и чисто эстетически не стоит затевать строительство под самими окнами.

   Итак, беседка своими руками, чертежи и размеры плюс подробная инструкция по ее сооружению:

• При помощи строительного бура выбираем грунт под стойки столбчатого фундамента. В ямы укладываем арматурную обвязку, устанавливаем короба обрешетки и заливаем бетонные стойки. Этих столбиков понадобилось 11 штук по числу углов и в центр строения.

• Собираем каркас. Для этого укладываем 100мм брус, скрепляя его уголками, а для дополнительной прочности применяем крепление «в пол дерева». Под будущий пол беседки устанавливаем лаги (поставленная на торец доска).
• Обрабатываем каркас антисептиком и настилаем половые доски. При этом не забудьте оставить свободное пространство в месте, где будет установлена печь барбекю. О том, как построить беседку из дерева написано немало, а вот о том, что для этого надо использовать только строганные пиломатериалы, не оставляя этот процесс «на потом» — ни слова. Учтите, что «потом» вряд ли наступит, потому как сделать это будет несоизмеримо сложнее.

• Приступаем к строительству крыши. Поверьте, разложив ее элементы по контуру пола, сделать беседку будет намного проще, чем в случае монтажа кровли на высоте. Поэтому укладываем по периметру пола основание крыши, в центр устанавливаем опору для стропил и крепим к ней П-образные крепежи под эти элементы.
• Устанавливаем стропила, сделав на них запилы в месте соприкосновения с каркасом, и прихватываем их саморезами. После этого все элементы кровли маркируем и убираем в сторону.

• Беседка своими руками, чертежи и размеры которой мы представляем, как видите, имеет 11 вертикальных стоек. Их можно закрепить при помощи строительных уголков. При этом очень важно соблюдать вертикальность, поэтому потребуется постоянный контроль уровнем или отвесом.
• Монтируем горизонтальные стяжки по верхнему контуру строения. Закрепить их к опорам можно гвоздями или саморезами, а между собой скрепить их помогут металлические полосы, согнутые под нужным углом.
• Устанавливаем и крепим на свои места все элементы кровли. После этого центральную опору под стропила можно отпилить вровень с ними.
• Настилаем обрешетку.
• Так как построить беседку мы решили под одной крышей с печью барбекю, то в закутке (там, где нет пола) выбираем грунт и начинаем подготавливать обвязку под фундамент. Для этого устанавливаем обрешетку (для нее можно использовать рейки из-под тары) и укрываем стенки рубероидом в целях гидроизоляции. Далее создаем обвязку из армировочной сетки, закрепленной к арматурным штырям.
• Готовим бетон в пропорции 1:1:3(песок, цемент, гранитный отсев) и заливаем фундамент.

   Стены беседки можно обшить блокхаусом или вагонкой, а кровлю сделать из мягкой битумной черепицы. Беседка на даче своими руками из дерева может иметь любую внутреннюю отделку. Важно только хорошо обработать дерево, убрать острые углы и отшлифовать поверхности от заноз.

   После выполнения всех работ не забудьте обработать древесину защитными составами.

Видео беседок, построенных собственноручно

   Иногда беседка своими руками, видео которой вы увидели в сети, имеет настолько сказочный внешний вид, что не верится, как такая воздушная конструкция может быть создана из обычного дерева. Представленные нами видеоролики рассказывают обо всех этапах строительства различных беседок настолько подробно, что порой представляют собой настоящую видеоинструкцию. Тем же, кто еще не решил, какой будет будущая беседка своими руками, видео, содержащее слайд-шоу наиболее оригинальных конструкций, поможет быстрее сделать свой выбор.

https://www.youtube.com/watch?v=h82QyBJUnWQ

https://www.youtube.com/watch?v=dkXq1ZxzRXg

Фото беседок

   Оригинальная садовая беседка сможет преобразить весь дачный участок. Доказательством этому могут служить фото современных сооружений. Некоторые из них представляют собой настоящие шедевры, достойные занимать место в лучших садах и парках мира. Мы предлагаем посмотреть некоторые оригинальные беседки, способные сделать ваш сад необычным и привлекательным, а отдых с друзьями – комфортным и запоминающимся. Может после просмотра и вам захочется взять в руки пилу и молоток?

Как построить беседку своими руками

Содержание

Беседка своими руками.

После вышеприведенных подготовительных мероприятий, приступаем к проектированию. В чертеже будет учитываться:

· высота;

· размер;

· составляющие части;

· способы крепления и прочее.

В чертеже также должно быть учтено количество необходимых строительных материалов, которые нужно будет предварительно закупить.

Для примера мы остановились на стандартной квадратной форме сооружения с крышей. Именно о таком дизайне пойдет речь в сегодняшнем практическом руководстве

Напоминаем, беря во внимание нижеизложенную информацию и примеры, вы можете выбрать любой другой понравившийся вам дизайн беседки

Виды беседок из дерева

Если принято решение о строительстве деревянной беседки своими руками, то сразу нужно запомнить некоторые нужные нюансы:

• два самых важных момента во всем процессе строительства деревянной беседки – грамотная, качественная обработка древесины и закладка надежного фундамента;
• сразу же определитесь с размером будущей постройки – беседка может вместить только членов семьи, но может предназначаться и для приема большой компании друзей;
• беседка должна гармонично вписываться в уже существующий ландшафтный дизайн и экстерьер дома (если она возводится не на пустом участке).

Чтобы построить действительно подходящую беседку, удовлетворяющую индивидуальным требованиям, нужно определиться, какой именно формы и вида она будет. Вообще, специалисты различают несколько основных видов рассматриваемого строения:

1. Закрытые. Они относятся к категории капитальных, имеют крышу и могут эксплуатироваться круглый год.

1. Открытые. Используются только в летнее время и разделяются, в свою очередь, на несколько подвидов:

• тентированные – легкий тент просто защищает площадку внутри беседки от солнечных лучей и легкого летнего дождика;
• перголы – это арки, которые просто соединены между собой, никакого покрытия на них нет, и беседка может использоваться исключительно в сухую погоду;
• «грибок» — полуоткрытая беседка, которая имеет вполне стационарную крышу, но она не способна защитить от ветра/осадков в холодное время года.

Если строительные работы не являются вашим «коньком», то проще всего начинать возведение деревянной беседки правильной прямоугольной или квадратной формы. Хотя они бывают и шестиугольные, и круглые, и вообще любой понравившейся формы.

Обратите внимание: мы рассмотрим самый простой вариант – деревянная беседка своими руками прямоугольной или квадратной формы

Строим беседку

Закладываем основание

Поскольку даже самая простая альтанка должна быть надежно закреплена на грунте, именно основание следует сделать первой точкой приложения наших сил:

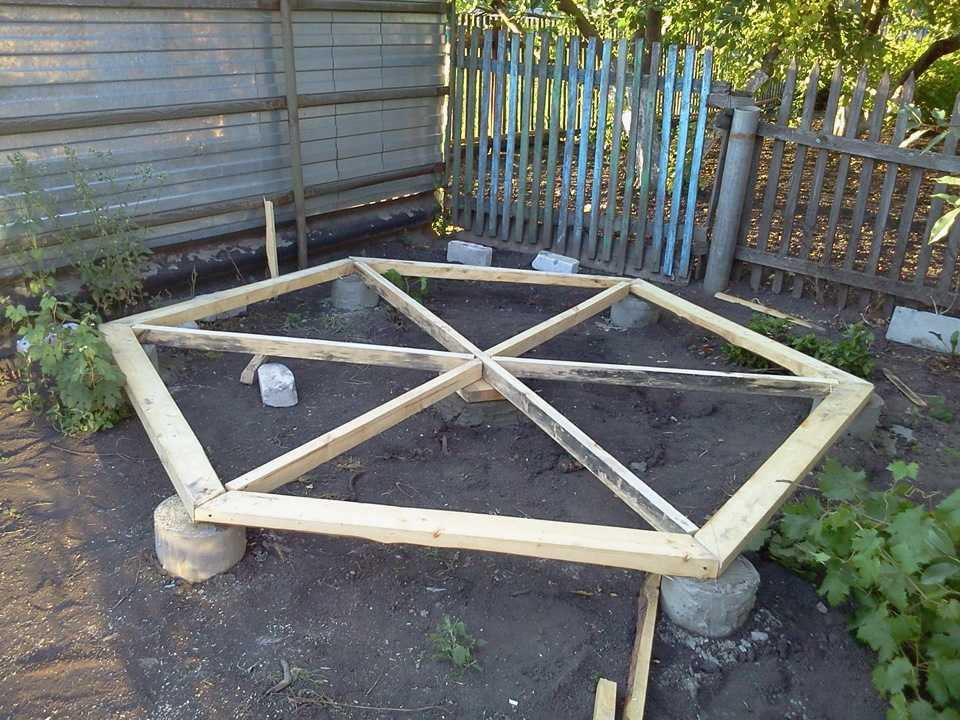

Закладка фундамента под шестиугольную конструкцию

На выбранном участке размечаем план нашей будущей постройки. Поскольку габариты ее обычно невелики, можно обойтись без специальных геодезических приборов.

• В отмеченных местах выкапываем ямы глубиной не менее полуметра. На дно засыпаем гравий слоем до 15 см. Засыпанный материал обязательно трамбуем.
• В ямы устанавливаем опоры. Их можно изготовить из толстых бревен, пропитанных водоотталкивающим составом, а можно просто сложить из бетонных блоков на цементном растворе.
• При кладке опор из блоков в центре каждой устанавливаем арматурный прут толщиной 10-12 мм  и длиной около 150 мм.

Использование закладной арматуры

• Опоры тщательно выравниваем и бетонируем.
• После высыхания бетона покрываем верхние части опор гидроизоляционным материалом (рубероидом или аналогичным). Сверху укладываем брусья нижней обвязки, соединенные «в полдерева». Здесь нам как раз пригодятся вмурованные в фундамент стальные штыри  — они будут играть роль соединительных элементов.

Вариант соединения деталей нижней обвязки

Затем делаем пол:

• Для деревянного настила к нижней обвязке крепим лаги. Чтобы они не прогибались, через каждые 60-70 см укладываем под лагу бетонный блок с размещенным сверху деревянным клином. Альтернативой бетонному блоку может служить черепной брусок из пропитанного гудроном или отработанным маслом дерева.
• На лаги монтируем половую доску или временный настил из необрезных досок.
• При укладке тротуарной плитки или кафеля грунт внутри периметра обязательно выравниваем, осыпаем песком и укладываем цементную стяжку. Затем выполняем облицовку полученной поверхности.

Возводим каркас

Следующий этап постройки беседки на дачном участке своими руками  — возведение каркаса:

• На углах обвязки устанавливаем вертикальные стойки. Для крепления удобно использовать выступающие части металлических штырей, но можно применять и стальные угловые кронштейны.
• Выровняв опоры по вертикали, фиксируем их раскосами. Раскосы могут быть как постоянными, так и временными  — все зависит от особенностей устройства каркаса.

Фото паза в верхней части опоры

• Верхние части опор соединяем обвязкой по периметру. Усилить конструкцию можно, крестообразно связав противолежащие углы с помощью досок.
• На обвязку устанавливаем стропила с шагом около 70 см. Верхние концы стропил крепим к коньковому брусу.
• Узел крепления стропила на обвязке может быть оформлен по-разному. Чаще всего в обеих деталях делается вырубка, пазы соединяются и стык дополнительно укрепляется гвоздем и металлическими накладками с двух сторон.

Верхняя обвязка со стропилами

Свес стропил (т.е. выступ за переделы обвязки) должен составлять около 40 см. Сделаем больше – будет мешать обзору, сделаем меньше  — ухудшится защита от дождя.

Выполняем отделку

Когда каркас готов, строительство дачной беседки своими руками можно считать практически законченным.

Нам остается лишь выполнить отделку беседки:

Между опорами устанавливаем перила и вертикальные стойки. К перилам, стойкам и нижней обвязке крепим заполнение.

Установка перил

• Обшивку из вагонки фиксируем с помощью специальных гвоздиков с небольшой шляпкой или клипс-кляймеров.
• Решетчатые щиты монтируем на саморезы, закручивая их «в потай» с изнаночной стороны.

Что касается кровли, то здесь инструкция будет отличаться в зависимости от выбранного материала:

• Под штучный материал вроде битумной черепицы или деревянных пластин (так называемый гонт) нужна сплошная обрешетка. Ее лучше всего делать из влагостойкой фанеры толщиной от 8 мм.
• Для поликарбоната, металлочерепицы, ондулина ит.п. нужна разреженная обрешетка из деревянных планок.
• Кровельные материалы фиксируем на обрешетке и стропилах согласно рекомендациям производителя. Дополнительную защиту укладываем на конек кровли, а также на ее ребра.

На завершающем этапе выполняем такие работы:

• Если необходимо, заменяем черновой дощатый настил на чистовой пол.
• Цоколь обшиваем вагонкой, предварительно пропитанной влагозащитной мастикой. Для конструкций с высоким цоколем монтируем лесенку из двух-трех ступеней.
• Ошкуриваем все деревянные детали, особенно те, с которыми мы будем контактировать при эксплуатации беседки.

Деревянные детали нужно защитить с помощью специальных составов

• Металлические части окрашиваем краской для наружных работ, а дерево пропитываем антисептиком.
• Снаружи окрашиваем беседку или же вскрываем ее защитным водоотталкивающим лаком.

Садовая беседка своими руками

Беседка из металла своими руками.

Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.

Шестигранная металлическая беседка с заостренной крышей

Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.

Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

Чертеж металлической беседки с коваными элементами

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют

На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Схема разборной беседки из профтрубы размером 20х20х2 мм

Из какого материала можно построить беседку за один день

Беседка на дачном участке создана для того, чтобы обеспечить комфортный отдых и приятное времяпровождение. Такие конструкции бывают разной сложности и могут быть изготовлены из различных материалов.

Самый простой вариант, доступный для каждого садовода, — это лёгкая беседка без фундамента, которую можно соорудить за один день с помощью специальных инструментов. Для её изготовления можно использовать дерево, металл или поликарбонат. Выбор материала зависит от общего дизайна вашего участка, финансовых возможностей и предназначения конструкции.

Дерево

Для строительства беседки из дерева можно использовать практически любой брус. Такая конструкция чаще всего не имеет фундамента, а её основой служат кирпичи, небольшие бетонные блоки или тротуарная плитка. Их необходимо равномерно распределить по периметру будущей беседки.

Важно! Для того, чтобы деревянные брусья при монтаже не треснули, рекомендуется предварительно просверлить в них отверстия. Так, вы сможете легко закрутить саморезы и уберечь конструкцию от преждевременного повреждения.. Большим плюсом этого материала считается его доступность и простота в обращении

Чтобы увеличить срок службы конструкции, все деревянные элементы рекомендуется покрыть защитными средствами. Натуральная фактура дерева придаст строению первобытную красоту и очарование. Такая беседка органично впишется в любой экстерьер и подчеркнёт очарование окружающей природы

Большим плюсом этого материала считается его доступность и простота в обращении. Чтобы увеличить срок службы конструкции, все деревянные элементы рекомендуется покрыть защитными средствами. Натуральная фактура дерева придаст строению первобытную красоту и очарование. Такая беседка органично впишется в любой экстерьер и подчеркнёт очарование окружающей природы.

Металл

Металлические конструкции с коваными элементами способны придать участку элегантность, утончённость и создать эффект лёгкости. В целом такие беседки достаточно прочные и надёжные, однако имеют ряд минусов.

Этот материал со временем подвергается коррозии, а содержать сооружение в хорошем состоянии постоянно достаточно проблематично и затратно

Также важно отметить, что далеко не каждому по силам установить такую беседку в одиночку. Для этого, как минимум, требуются навыки работы со сваркой, дополнительное оборудование и бригада помощников

Поликарбонат

Этот материал набирает популярность среди садоводов, которые хотят создать на своём участке эффектное и стильное место для отдыха. В работе поликарбонат достаточно лёгкий и манёвренный, однако такое строение будет не долговечно. Это связано с ограниченным сроком службы материала: он пересыхает под воздействием прямых солнечных лучей и трескается.

Узнайте, как оформить дизайн зоны отдыха на вашем участке.

Также для укладки поликарбоната вам потребуются специальные знания, ведь при неправильном монтаже в стыки будет попадать вода. В результате образуется конденсат, который приводит к быстрому изнашиванию. Но, в целом, при соблюдении всех правил, такие беседки смотрятся достаточно стильно и станут настоящим украшением вашего участка.

Деревянная беседка и ее стили

Беседка, будучи архитектурным творением, обязана иметь определенный стиль. Подбирать последний надо, руководствуясь готовой архитектурой дома.

Но если хочется внести в ландшафтный дизайн изюминку, то первым правилом можно пренебречь.

В любом случае, сотни фото беседки из дерева, дают понять о делении тематической конструкции на следующие стили:

• Классическая беседка – полузакрытое строение с шатровой, одно- или двускатной кровлей;
• Восточная беседка – полузакрытая конструкция с изогнутой азиатской кровлей;
• Викторианская беседка – аналог классического вида, но уже с покрашенными в белый или кремовый цвет решетками;
• Лесная беседка – закрытое или полузакрытое строение, возведенное из округлого сруба и имеющее соломенную крышу;
• Кантри-беседка – клон лесной беседки, но уже с обработанными стенами и преимущественно черепичной кровлей;
• Средиземноморская беседка – открытая конструкция с занавесами, мангалом и слегка наклоненной крышей;
• Современная беседка – закрытая или хорошо остекленная беседка правильной геометрической конфигурации.

При выборе стиля беседки важно руководствоваться ее формой. Чаще всего последняя имеет четыре и шесть углов, которые создаются посредством балок или столбов.

Необходимые материалы и инструменты

В интернете можно найти большое количество различных готовых схем беседок, которые построить не составит труда даже неопытному владельцу дачного коттеджа. Если собирать конструкцию самостоятельно, то цена беседки составит половину от рыночной. Самую простую можно собрать за 2−3 дня неспешной работы.

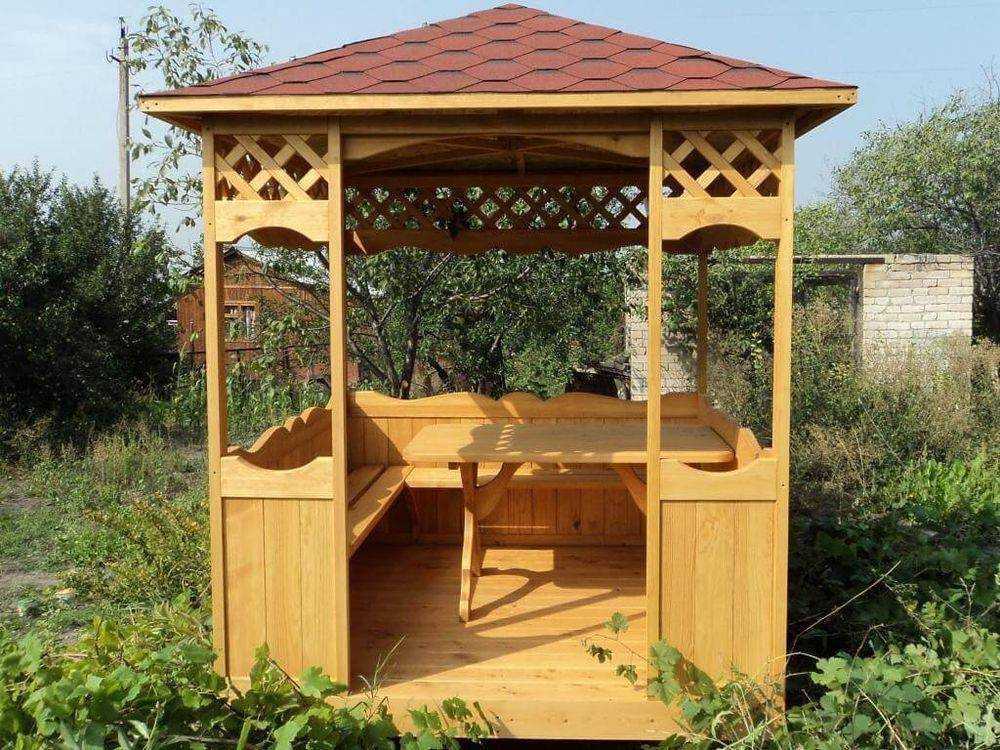

Самый дешёвый и простой вариант — это беседка из дерева. Такие сооружения красиво выглядят, а материал для изготовления легко обрабатывать. Если за ней следить соответственным образом, то она прослужит долгие годы. Тем более деревянную беседку можно построить за три дня, и это существенно упрощает процесс.

Такой элемент экстерьера можно сделать и металлическим. Если каркас будет полностью сделан из профильных труб и угольников, он сможет прослужить долгие десятилетия. Такую беседку на даче своими руками выполнять сложнее и немного дороже, но и надёжнее.

Для постройки беседки на даче необходимы такие инструменты:

• лопата;
• рулетка;
• бечёвка;
• колышки;
• брус;
• планки деревянные;
• молоток;
• щебень;
• гвозди;
• саморезы.

Место для беседки желательно выбирать в тени, чтобы в жаркую погоду было приятно в ней находиться. Если вблизи есть водоём, то необходимо устанавливать беседку возле него. Это гарантированно прибавит хорошего настроения.

Для начала нужно определиться с размером беседки. В основном устанавливают конструкции 2×3 метра. Но если садовая площадь и финансовое состояние позволяют, то можно сделать 2.5−3×4−5 метров. Во время создания проекта беседки нужно учесть место для прохода.

Основу беседки можно делать разной. Как вариант, из 9−12 нарезанных брусков кубической формы можно разложить квадрат на ровной земле, а уже потом на них ставить 4 долгих балки, которые и будут служить основой. Разумеется, эти 4 балки расставляем по периметру ранее разложенного квадрата из деревянных кубиков. Или же за основу можно взять бетонные блоки. Расставлять их нужно так же, как и деревянные кубики, по периметру квадрата. На ровной земле требуется прокопать специальные ямки под такие блоки.

Как построить беседку своими руками

После того, как все вышеперечисленные рекомендации выполнены, самое время приступить к основному – строительству беседки своими руками. Для начала, необходимо обработать используемую древесину влагозащитными и антисептическими средствами. Это необходимо выполнить, чтобы уберечь дерево от гниения.

На следующем этапе необходимо установить опоры. Колышками и веревками отметьте месторасположения будущей постройки.

Мы остановимся на том варианте, когда фундамент не заливается, а бетонируются лишь стойки. Этот вариант намного проще в исполнении. Выкопайте ямы под стойки приблизительно метровой глубины.

Утрамбуйте дно ям гравием, приблизительно 5 см, после чего, залейте 10 сантиметровым слоем бетона. Дождитесь того момента, когда бетон немного затвердеет, и поместите в него анкера. Именно на них будут в последствии крепиться стойки.

Можно поступить немного проще. Поместите вертикально стойку в отверстие и залейте бетоном

Важно проследить, чтобы стойка была установлена ровно, строго вертикально. Стойки должны быть вкопаны в землю таким образом, чтобы обвязка их составляла идеальный квадрат

После установки стоек, самое время приступить к возведению каркаса. Это действие необходимо начинать с нижней обвязки. Для пола можно использовать обычный брус, который необходимо укладывать через каждые 50 см. Такая конструкция гарантированно выдержит вес настила.

Далее, устанавливают остальные конструкции каркаса – стойки. Они отвечают за поддержку крыши и верхнюю обвязку. Расположение стоек должно быть строго симметричным, количество которых зависит от габаритов беседки.

После возведения каркаса занимаемся настилом пола. Половая доска крепится при помощи обычных саморезов или гвоздей.

Установка крыши ответственный этап строительства. В первую очередь проводится верхняя обвязка всей конструкции из брусьев, которые необходимо прикрепить к опорам с помощью гвоздей. Последующее строительство зависит от того, какую форму крыши вы выбрали для своей будущей беседки. Чаще выбирается четырех или двускатная крыша, ввиду своей практичности, надежности и простоты исполнения.

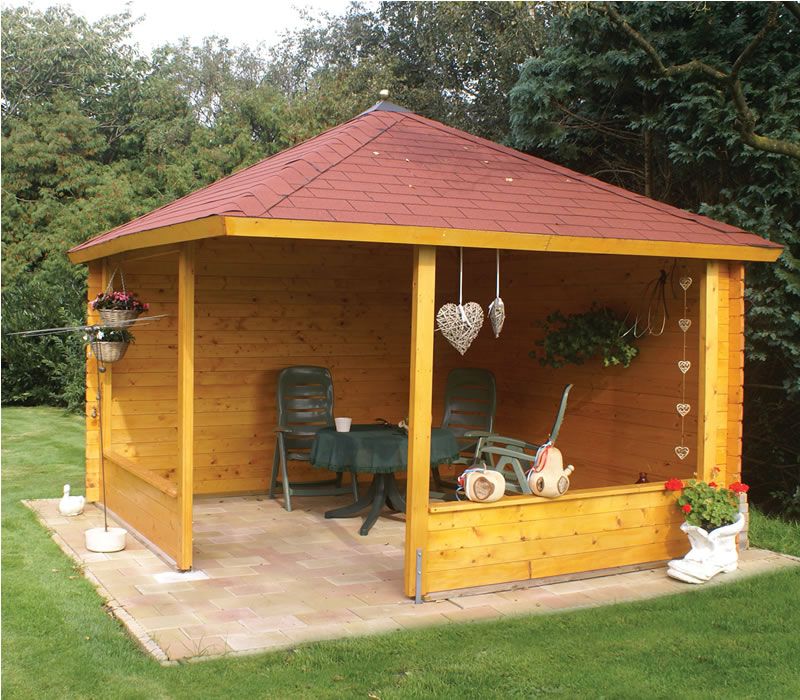

Четырехскатная крыша выглядит весьма оригинально, мы остановимся именно на ней для примера. Чтобы конструкция была прочнее, необходимо установить дополнительные стропила, фиксируемые к верхней и основной обвязкам

Следует проследить за симметричностью стропил, это очень важно

Стоит обратить ваше внимание на то, что следует соблюдать правила техники безопасности на высотных работах. Убедитесь, что стремянка не шатается, а под вами на лежат острые и опасные инструменты

Окончательный этап – это декоративное оформление. Самое время проявить фантазию и оформить стены, крышу и перила беседки. Обычно используют стандартный брус для перил, обшивая затем конструкцию вагонкой.

Если немного заморочиться, то можно нанести на деревянную поверхность перил и стен резьбу. Это добавляет колорита и оригинальности готовой конструкции. Однако, чтобы резьба по дереву выглядела действительно эффектной, в этом деле должны быть определенные навыки.

После, можно вскрыть деревянные поверхности лаком или покрасить их.

Дальнейшие действия зависят от ваших предпочтений. Вы можете наполнить беседку удобными и вместительными диванами, установить в ней шезлонг или отдать предпочтение обычным лавочкам и столику.

Кстати, столы, лавочки и стулья для беседки вы также можете оформить собственноручно. Это дополнит общую конструкцию. Проведите свет, установите противомоскитные сетки, позаботьтесь о дорожке от беседки к дому и наслаждайтесь отдыхом на природе в кругу близких друзей и семьи.

Пошаговая инструкция строительства беседки из дерева своими руками с фотопримерами

Попробуем пошагово разобраться, как самому сделать беседку возле дачного домика или частного дома. Для первого примера возьмём наиболее распространённый материал изготовления – древесину. Конечно, первым делом следует составить чертёж и продумать, каким будет основание у постройки. А выбор фундамента уже будет зависеть от плотности грунта и приблизительного веса сооружения. Но, не будем забегать вперёд, а пойдём по порядку.

Строительство беседки из бруса: нюансы сооружения

Для постройки подобной беседки брус с узкими гранями не подойдёт, а значит, даже вес одного каркаса будет приличным. А если сюда добавить стропильную систему крыши, профнастил или черепицу, а также невысокие стенки, станет ясно, что на обычных опорах из шлакоблоков или пенобетона такая конструкция не устоит. Естественно, нет смысла делать ленточный фундамент, не настолько велик будет вес постройки. А вот свайно-винтовой подойдёт идеально. При этом заглубление будет зависеть от сыпучести грунта. Чем больше в нём песчаника, тем глубже придётся загонять винтовые сваи.

Плюсом подобного фундамента можно назвать то, что его вполне можно обустроить вручную, без привлечения тяжёлой техники.

Проект будущей беседки: как сделать чертёж без привлечения специалистов

На самом деле, нет смысла платить проектировщикам за составление чертежа. Проект можно набросать самостоятельно. По сути, он служит для того, чтобы иметь общее представление о том, что должно получиться в итоге. Дополнительно, чертёж облегчает подсчёт количества материала, необходимого для постройки. Если по какой-либо причине у домашнего мастера нет возможности составить проект и чертёж, вполне можно воспользоваться готовыми примерами, которых  очень много в сети. Предлагаем вашему вниманию несколько готовых идей.

Возведение беседки из дерева своими руками пошагово с разъяснениями

Пошагово подобное строительство выглядит следующим образом. Выбрав место и начертив эскиз будущего сооружения, принимаемся за фундамент (в нашем случае свайно-винтовой). Сваи должны находиться под каждой опорной балкой беседки. На них укладывается обвязка из бруса.

Когда эта работа выполнена, устанавливаются несущие стойки, на которых будет держаться крыша. Между силовыми вертикальными конструкциями, в зависимости от проекта, могут быть расположены невысокие стенки или вход. После того, как несущие балки установлены, можно уложить лаги и черновой пол. Хотя в беседках он же обычно является и чистовым.

Финальной работой по возведению беседки является монтаж стропильной системы и кровли, в качестве которой может выступать любой материал. Некоторые, чтобы не тратиться, перекрывают крышу беседки старым линолеумом, снятым при ремонте квартиры. Но такое покрытие будет недолговечным – перепады температур на него плохо влияют.

Строительство беседки из поддонов своими руками: насколько это сложно

Такие постройки считаются самыми лёгкими из древесных беседок. Кроме того, плюсом можно назвать специальную пропитку досок, которая предотвращает появление грибка и плесени. За счёт малого веса готовой постройки, она не требует основательного фундамента. Многие и вовсе устанавливают её на такие же поддоны. Если их нижняя часть начнёт подгнивать от сырости, то беседку можно будет переставить на новые, пригласив к себе на участок в помощь несколько друзей.

Чертёж деревянной беседки: стоит ли его делать своими руками

Ответ на этот вопрос каждый должен найти сам. Но нужно понимать, что стоимость услуг профессионалов может вылиться в кругленькую сумму. Что же касается Закона, то в нём на этот счёт ничего не сказано. Беседка не является жилым помещением, не требует постоянного электричества (достаточно бросить временную переноску по мере необходимости). Это значит, что нигде и ничего при таком строительстве утверждать не нужно. А значит, лучше всего сделать набросок самостоятельно.

Как построить беседку

Прохладное убежище от летней жары, беседка — это стильный элемент многих современных газонов. Беседки могут служить убежищем для джакузи на открытом воздухе, использоваться как место для пикника у бассейна, тренажерный зал или просто расслабляющий способ провести время на свежем воздухе. Во дворе или в саду беседка — это живописное место для званых обедов и свадеб, придающее пейзажу характерный и элегантный вид.

          Каким бы ни был стиль или назначение беседки, умная конструкция является необходимым условием. Многие компании предлагают различные комплекты модульных беседок. Однако опытный мастер может предпочесть построить свой собственный с нуля. Описанные здесь планы строительства предназначены для скромной квадратной беседки размером 8 на 8 футов, но структурные конструкции беседки, удобства и материалы сильно различаются от строителя к строителю. И выбор правильных строительных материалов является важным первым шагом к достижению поразительного внешнего вида, стойкого к суровым погодным условиям.

За последние несколько лет на рынок наружного строительства вышел ряд альтернативных материалов, включая пластмассы, древесно-пластиковые композиты и экзотические породы дерева. Тем не менее, обработанная под давлением древесина по-прежнему является наиболее предпочтительным материалом для уличной мебели, предлагая классический вид, а также защиту от гниения, нападения термитов и других внешних факторов. Тем не менее, поскольку будущее состояние беседки в значительной степени зависит от ее характеристик материала, химически обработанная древесина может стать разумным обновлением, обеспечивающим долгие годы долговечности, несмотря на шквал агрессивных элементов. Новые варианты включают древесину с интегрированным водоотталкивающим покрытием. А новые, более сильные консерванты укрепляют древесину, оставаясь при этом безопасными для окружающей среды, устраняя проблемы со здоровьем, связанные с пиломатериалами, обработанными мышьяком. Безопасным и долговечным выбором может быть древесина, обработанная такими современными консервантами, как ACQ (щелочной медный четвертичный раствор), который, как сообщается, является наиболее широко используемым в мире консервантом для древесины на водной основе, не содержащим мышьяка и хрома. Для многолетнего надежного использования подумайте о долговечности при выборе материалов для беседки.

После выбора строительного материала обратите внимание на список материалов для следующих планов беседки. Несмотря на то, что на выходе из пиломатериалов это довольно большой грузовик, проект стоит ваших усилий и не так сложен, как кажется. Просто разбейте проект на этапы с определенной целью для каждого этапа. Работайте над возведением базовой беседки с идеей, что декоративную отделку и надстройки можно, образно говоря, сохранить на черный день.

Материалы

Пиломатериалы, обработанные давлением:

9 шт. 4” x 4” x 8′         5 для стоек и 4 для потолочных балок (обрезанные)

4 шт. 4” x 4” x 12’       Угловые стойки

5 шт. 2” x 8” x 8’         Лаги перекрытия

1 шт. 2” x 8” x 12’        Перемычка и блокировка

7 шт. 2” x 10” x 8’      6 для настила и 1 для ступеней

23 шт. 2” x 6” x 8’      7 для пола, 2 для ступеней и 4 для (C) стропил

8 шт. 2” x 6” x 10′       2 для (A), (B), (D) и (E) стропил

3 шт. 2” x 4” x 14’       Направляющие

1 шт. 2” x 4” x 8’         Направляющие

1 шт. 2” x 4” x 10’      Ступени и гвоздезабивной

8 шт. 2” x 2” x 16’       1 для связного бруса и семь для пикетов – 42 шт., длина 30”

4 шт. 1” x 6” x 10′       Поперек концов стропил (фасция)

5 шт. Фанера CD 1/2” x 4′ x 8′      Фанера CD для обшивки крыши

(Примечание: 4–6 шт. количество фетровой бумаги и кровельных прихваток, необходимых для отделки кровли.Инструкции по укладке гонтов должны быть включены в пакеты.)

Крепеж

10 Оцинкованные подвески для балок

8 шт. Оцинкованные болты 1/2” x 6”

10 шт. Оцинкованные болты 1/2” x 5”

16 шт. Оцинкованные болты 1/2” x 3”

16d     Оцинкованные гвозди для каркаса

8d       Оцинкованные гвозди для пикетов и бордюра

8d

Планы беседок

Этап 1: Фундамент

Используя колья и веревки, выровняйте площадь, на которой будет построена беседка. Протяните веревку из одного угла в другой угол. Расстояние между каждым внешним краем опорных стоек беседки должно составлять 93 дюйма. Убедитесь, что линия ровная, и отметьте угол. Продолжайте этот процесс для всех четырех углов, следя за тем, чтобы каждое измерение было прямым и ровным.

Перед установкой угловых стоек размером 4 на 4 дюйма и длиной 12 футов ознакомьтесь с местными строительными нормами и правилами на предмет требуемой глубины фундамента и других деталей конструкции. Обязательно избегайте подземных труб и проводов. Как правило, отверстия для бетонных оснований должны иметь глубину не менее 24 дюймов. Убедитесь, что стойки достаточно глубоки, чтобы избежать вздутия во время замерзания и оттаивания.

Найдите места для столбов и выкопайте ямы диаметром от 12 до 16 дюймов. Насыпьте 6-дюймовый слой гравия и утрамбуйте его или заполните яму 3-дюймовым бетоном и дайте ему высохнуть в течение 24 часов. Сверху на бетон насыпьте 3 дюйма гравия, чтобы обеспечить дренаж.

            Установите стойки с помощью уровня, чтобы убедиться, что они стоят вертикально, затем залейте бетоном вокруг стоек, чтобы закрепить их. Используйте полосы и колышки, чтобы удерживать столбы в вертикальном положении, пока бетон сохнет (опять же, дайте высохнуть не менее 24 часов). Это может помочь построить несколько простых распорок, чтобы удерживать столбы на месте в течение ночи. Если вы решите добавить бетонные «воротники» вокруг оснований, обязательно сузьте их от столбов, чтобы обеспечить дренаж.

Фаза 2: Настил

Используйте линейный уровень на веревке каменщика, чтобы установить точку уровня на каждой стойке на расстоянии 12 дюймов от земли (в начальной точке). В зависимости от падения и зыби участка земли измерение будет несколько отличаться от земли на каждом посту. Основная проблема заключается в том, чтобы все четыре точки выреза были на одном уровне. Оставьте распорку на месте, чтобы она поглотила часть удара молотком. Сделайте надрезы на стойках, чтобы получить первый стрингер (см. схему на стр. 38, где указаны места надрезов). Прикрепите стрингеры размером 2 на 10 дюймов, закрепив их шурупами размером 3 на 1/2 дюйма. Обратите внимание, что две стороны беседки построены с двойными стрингерами. Добавьте опору, прибив гвоздями 2 на 2 дюйма к внутренней части каждого двойного стрингера, заподлицо с дном.

Затем прибейте балки пола, как показано на рисунке. Прикрепите их с конца гвоздями 16d или шурупами. Установите балки заподлицо и под прямым углом к ​​двойным стрингерам, готовые поддержать настил. Поместите оцинкованные вешалки вокруг концов балок, прикрепив их 1 1/4-дюймовыми шурупами. Используйте все доступные монтажные отверстия на подвесах, чтобы закрепить балки.

Затем добавьте перемычку между лагами пола в соответствии со схемой (нижний правый угол на стр. 38). Обратите внимание, что первая балка и передняя балка поддерживаются двойными перемычками, расположенными на расстоянии 34 1/2 дюйма друг от друга. Двойной мост будет поддерживать балки размером 4 на 4 дюйма, которые будут обрамлять главный вход.

Уложите доски настила спереди назад или перпендикулярно лагам, сделав надрезы в досках по мере необходимости, чтобы угловые опорные балки проходили через настил. Используйте гвоздь 10d в качестве прокладки между досками. Прикрепите доски настила к балкам пола с помощью 6 1/2-дюймовых шурупов. Предварительно просверлите отверстия для шурупов, чтобы дерево не раскололось.

Всегда кладите пиломатериал корой наружу (или вверх) при строительстве поверхности настила. Это поможет поверхностям сопротивляться «чашечности». Посмотрите на годичные кольца на концах пиломатериалов, чтобы убедиться, что кора доски обращена вверх.

Затем добавьте несколько простых шагов с тремя струнами. Показанные ступени имеют высоту 7 дюймов, глубину протектора 9 1/2 дюйма и ширину протектора 45 дюймов.

Фаза 3: Перила

Сделайте надрезы на балках крыши полунахлестными соединениями. Прикрепите зубчатые балки крыши к стойкам болтами размером 6 на 1/2 дюйма во всех четырех углах, убедившись, что они прямые и ровные. Установите остальные пять стоек размером 4 на 4 дюйма и прибейте их к полу и балке, убедившись, что они установлены вертикально. Дополнительные пять стоек должны быть расположены непосредственно над лагами пола (или двойными передними перемычками) для обеспечения надлежащей поддержки. Кроме того, убедитесь, что стойки расположены на равном расстоянии друг от друга, отвесно и на одной линии с исходными опорными стойками, чтобы можно было установить цепочку перил и пикетов. Строительные магазины предлагают кронштейны для крепления стоек к настилу.

Там, где дополнительные стойки соединяются с балками крыши, прорежьте в стойках вырезы размером 1 1/2 дюйма и прикрепите к балкам болтами размером 5 на 1/2 дюйма.

Затем отрежьте доски размером 2 на 4 дюйма по длине для нижних перил и прибейте их гвоздями между стойками, оставив 3 дюйма пространства между поверхностью настила и нижним краем перил. Завершите ограждение вокруг беседки, за исключением двух передних двойных стоек, обрамляющих вход. Как только нижняя рейка будет на месте, добавьте верхнюю рейку, обеспечив 30-дюймовое расстояние между верхом и низом. Затем установите пикеты размером 2 на 2 дюйма, каждый размером 30 дюймов и на расстоянии 4 1/2 дюйма между каждым пикетом. Закрепите их на месте с помощью 8d гвоздей или шурупов, предварительно просверлив направляющие отверстия, чтобы предотвратить расщепление.

Этап 4: Каркас крыши

Убедитесь, что четыре угловые стойки установлены вертикально, а балки, на которые будут опираться стропила, образуют идеальный квадрат. Надежно закрепите всю конструкцию.

Стропила должны быть установлены в порядке их соответствующих букв, как показано на диаграмме R1: (A) первое, (B) второе и т. д. Приведенные здесь размеры стропил могут потребовать некоторых корректировок в зависимости от таких переменных, как фактическая древесина размеры, точность разрезов и прямоугольность конструкции в этой точке.

  Шаблон стропила для (A) и (B) вальмовых стропил

Самый простой способ отметить линии обрезки стропил — создать инструмент шаблона для направления маркировки. Чтобы создать шаблон, начните с блока размером 2 на 6 на 24 дюйма. На одном конце блока отметьте его на 3 7/8 дюйма вне квадрата, как показано ниже. На другом конце отметьте 7 3/4 дюйма вне квадрата. Нарисуйте линии от этих точек до верхних углов блока на каждой соответствующей стороне. Разрежьте эти линии, удалив нижние квадратные углы блока.

Затем прибейте полосу размером 1 на 4 на 22 дюйма вдоль верхнего края, отцентрировав ее по краю и выступая по бокам. С конца детали узор должен образовывать букву «Т». Этот верхний край будет служить выступом, который будет опираться на край стропил и поможет отметить линии для разреза. Как показано, сделайте отметку в 4 1/2 дюйма от верхнего угла на краю 2 на 6 (сторона, где было обрезано 3 7/8 дюйма). Назовите эту отметку «место» и назовите край сразу под 2-дюймовой полосой «верх». Назовите соседний правый край «футом».

Используя «верхний» конец шаблона, поместите инструмент на один конец стропильной доски и отметьте 3 7/8 дюйма вне квадрата, используя край в качестве ориентира. Для стропила (А) отмерьте 80 3/4 дюйма от этого угла и отметьте. От этой новой точки используйте левый край, чтобы отметить вторую линию, на этот раз отметив точку «сиденья» на линии, как указано инструментом шаблона. Сдвиньте выкройку ровно на 21 дюйм ближе к концу и отметьте третью линию, используя тот же «посадочный» край инструмента выкройки.

Когда стропило находится в том же положении, переверните шаблон и выровняйте направляющую полосу вдоль противоположного нижнего края стропила. Совместите нижний правый угол выкройки (край сиденья) с третьей, последней линией, отмеченной на краю стропила. Отметьте стропило на «ножном» краю шаблона так, чтобы новая линия пересекала вторую (или среднюю) линию, уже отмеченную. На пересечении линий сиденья «X» указывает, где в нижней части стропила должна быть вырезана пасть птицы, что позволит ей сидеть на балке крыши при установке. Обрежьте оба отмеченных конца стропил со скосом под углом 45 градусов на «ножном» конце.

Все пропилы на стропилах (A) и (B) должны быть сделаны прямо через доску, за исключением самого конца пропила на подошве. На конце стопы отметьте 3/4 дюйма от квадратного разреза, затем отрежьте под углом 45 градусов. Эти углы будут держать нижний периметр каркаса крыши квадратным. Для стропил (A) и (B) необходимо сделать 45-градусные пропилы с противоположных углов основания (см. углы каркаса крыши на диаграмме R1).

Шатровые стропила (B) укладываются так же, как и стропила (A). Единственная разница заключается в первом измерении: (A) 80 3/4 дюйма; (Б) 795/8 дюйма. 21-дюймовое измерение не меняется.

После вырезания одного стропила его можно использовать в качестве шаблона для остальных. Не забудьте обрезать стропила (B) на 1 1/8 дюйма короче по длине от устья птицы до верхнего среза. От рта птицы до лапы мерки должны быть одинаковыми.

Шаблонный блок для стропил (C), (D), (E)

Этот блок также представляет собой доску размером 2 на 6 на 24 дюйма с 22-дюймовая полоса, прибитая по верхнему краю для направляющей. Отрежьте каждый конец блока под углом 45 градусов (или 5 1/2 дюйма от квадрата). Снова сделайте отметку сиденья на расстоянии 4 1/2 дюйма от верхнего угла. Поскольку оба конца идентичны, вы можете использовать любой конец как для верха, так и для сиденья. Обрежьте стропила по схеме R5. Обратите внимание на разную ширину: стропила (C) имеют длину 65 дюймов до самых длинных точек; Стропила (D) и (E) имеют длину 32 1/2 дюйма до самых длинных точек. Семнадцать дюймов будут общим «коротким расстоянием» между всеми стропилами (C), (D) и (E).

Верхний конец стропил (C) должен быть обрезан под углом 45 градусов с обеих сторон, образуя скошенную точку для пересечения вальмовых стропил в центре каркаса крыши.

Верхние концы стропил (D) и (E) необходимо обрезать под углом 45 градусов, где они будут пересекаться с вальмовыми стропилами. Стропила (D) и (E) должны быть срезаны под углом 45 градусов с противоположных сторон (см. Диаграмму R1).

Разложите стропила (A) на земле, соединив верхние концы и убедившись, что выступы на каждом конце правильно совпадают с диагональными углами балок крыши. Наймите некоторую помощь для установки стропил. Это может помочь прикрепить временные распорки для стропил, пока вальмовые стропила не станут самонесущими.

Установите вальмовые стропила (A) и (D) так, чтобы стропила (C) пересекали их вверху. Распорные стропила (D) и (E) на расстоянии 22 1/2 дюйма от стропил (C).

Фаза 5: Кровля, затем отдых

После установки стропил беседка готова к кровельной фазе. Вырежьте треугольные листы фанеры по размеру крыши и прикрепите их к стропилам с помощью гвоздей с цементным покрытием. Для кровельных и кровельных работ требуется шесть связок квадратной черепицы и соответствующее количество войлочной бумаги и кровельных гвоздей. Инструкции по укладке черепицы будут включены в комплекты.

Естественно, эти планы зданий можно украшать или полностью переделывать в соответствии с различными потребностями или декоративными решениями, и здесь есть много места для свежих идей. Вы можете предпочесть декоративную отделку ручной работы, бордюр, экранирование, отделку натуральной морилкой или классическую белую краску. Так что будьте изобретательны.

Как построить крышу беседки

Этот пошаговый проект по деревообработке примерно как построить крышу беседки . Строительство прямоугольной крыши беседки — сложный проект, так как он включает в себя множество разрезов, но любой человек, обладающий базовыми навыками работы с деревом, может выполнить работу, если использовать правильные планы. Вы можете настроить размер и форму крыши в соответствии с вашими потребностями и вкусами. Следуйте общим инструкциям и выполните работу за один уик-энд.

Строительство крыши для прямоугольной беседки – сложная задача, так как она включает в себя множество разрезов и большое количество замеров. Кроме того, вам нужно попросить другого человека удерживать компоненты на месте, предварительно выровняв их с обоих концов, пока вы вкручиваете винты. Соблюдайте строительные нормы и используйте качественные материалы, если хотите получить профессиональный результат. Крайне важно использовать устойчивые к атмосферным воздействиям пиломатериалы, которые находятся в хорошем состоянии и идеально прямые.

Проекты, сделанные из этих планов

[tabs tab1=»Материалы» tab2=»Инструменты» tab3=»Время» tab4=»Связанные»]

[tab id=1]

• – A 1 дощечка 2×6 – длина 97 3/4″, 2 доски 2×4 – длина 77 1/4″ TOP RIDGE
• B  – 4 бруса 2×4 – длина 110 1/2″ – оба конца обрезаны под углом 28,5°
• C  – 4 куска пиломатериала 2×4 – 32″, 4 куска – 54 1/2″ – оба конца обрезаны под углом 45º  СТРОПИЛЬНЫЕ
• D  – 10 шт. пиломатериала 2×4 – 98”, 4 шт. – 55″ – оба конца обрезаны под углом 34º  СТРОПИЛА
• E — 11 штук 4×8 футов 3/4-дюймовой шпунтованной фанеры КРОВЛЯ
• F  – 600 кв. футов кровельного картона РУБЕЛЬНЫЙ ТОЙЛ
• G – 600 штук битумной черепицы ЧЕРЕПКА

[/tab]
[tab id=2]

 Молоток, рулетка, угольник

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

Защитные перчатки, Защитные очки

[/tab]
[tab id=3]

 Один день

[/tab][tab][tab id=4

3]
3 Часть 1: чертежи прямоугольной беседки
• Часть 2. Как построить крышу беседки

[/tab][/tabs]





Строительство крыши-беседки

Строительство-беседка-шатровая крыша



Верхний совет:

0016 Строительство прямоугольной беседки — один из тех проектов, которые добавят ценности саду. После изготовления каркаса беседки следует соорудить крышу и установить черепицу.





Как построить крышу беседки

Установка верхнего конька

Первым этапом проекта является установка верхнего конька. Как видно на изображении, вам нужно обрезать средние стропила под углом 45º, используя торцовочную или циркулярную пилу. Выровняйте компоненты с большой осторожностью, если хотите получить профессиональный результат.

Воспользуйтесь спиртовым уровнем, чтобы проверить горизонтальность верхнего выступа. Просверлите направляющие отверстия в стропилах, прежде чем вкручивать 5-дюймовые оцинкованные винты, чтобы предотвратить расщепление древесины.

Установка вальмовых стропил

Продолжайте проект, установив вальмовые стропила. Как видно на изображении, вам нужно обрезать оба конца стропил под углом 61,5° (сделайте пропилы под углом 28,5°). Используйте циркулярную пилу или торцовочную пилу, чтобы выполнить работу профессионально. Затем обрежьте верхнюю часть стропил под углом 45 градусов посередине (то есть сделайте два надреза под углом 45 градусов посередине), создав треугольник.

Если вы используете лестницу, поставьте ее на прочную поверхность. Также важно надежно закрепить стропила, иначе конструкция крыши может оказаться недостаточно жесткой.

Установка стропил

Следующим этапом деревообрабатывающего проекта является установка промежуточных стропил. Как вы можете видеть на изображении, вам нужно обрезать стропила под углом, иначе они могут не встать на место должным образом. Обрежьте оба конца компонентов под углом 48,5 градусов. Затем вам нужно обрезать верхнюю часть стропил под углом 47 градусов, чтобы они правильно подошли к вальмовым стропилам.

Верхний совет: С другой стороны, необходимо размещать стропила через каждые 24″. иначе вы не сможете точно подогнать кровельные листы. Предварительно просверлите стропила с обоих концов, прежде чем вставлять шурупы в вальмовые стропила.

Установка общих стропил

Продолжите проект, установив промежуточные стропила с другой стороны крыши. Обрежьте концы стропил под углом 57º, в противном случае они могут неправильно встать на место. Поместите стропила через каждые 24″, чтобы эффективно поддерживать вес крыши. Для небольших стропил, размещенных на обоих концах передней и задней части крыши, необходимо сделать еще один пропил до верха, чтобы они подошли к вальмовым стропилам. Обрезать их в 29.5 градусов.

Таким же образом соберите остальные стропила и прикрепите их к противоположной стороне прямоугольной беседки. Выровняйте стропила по обоим концам и вверните шурупы в верхние пластины.

Установка кровельных листов

Следующим этапом наружного проекта является установка кровельных листов. Как вы можете видеть на изображении, вам нужно вырезать 3/4-дюймовые листы фанеры нужного размера, прежде чем прикреплять их к стропилам. Просверлите направляющие отверстия в фанере и вставьте в стропила оцинкованные шурупы 1 1/4″ через каждые 8″.

Покройте крышу толем, убедившись, что полосы перекрываются не менее чем на 2″. Используйте скобы, чтобы закрепить толь на месте через каждые 6 дюймов.

Монтаж наличников

Одним из последних этапов проекта является улучшение внешнего вида прямоугольной беседки. Если вы хотите получить профессиональный результат, добавьте к концам стропил планки 1×4. Выровняйте планки по обоим концам и закрепите их на стропилах отделочными гвоздями 1 1/4″.

Верхний совет: С помощью спиртового уровня проверьте горизонтальность отделки. Кроме того, вы можете обрезать концы накладок под углом 45º, иначе они могут не стыковаться друг с другом.

Как построить крышу беседки

И последнее, но не менее важное: вы должны установить битумную черепицу.
