Как поставить стропила: Правильная установка стропил своими руками

Как установить стропила на крышу

Монтаж и установка крыши дело сложное и ответственное. Главным элементом крыши являются стропила. Образно выражаясь, это скелет будущей крыши или каркас. Его можно изготовить самостоятельно, соблюдая при этом строгие правила. Плохо сделанная стропильная основа повлечет за собой много проблем.

Разновидности крыш

Формы скатных крыш

В идеальном варианте крыша – это ровная, плоская поверхность с определенным уклоном или скатом. Для того чтобы по установленной крыше стекали атмосферные осадки, применяется строительный элемент – стропила. Они служат основой для крепления основной кровельной поверхности. В зависимости от угла наклона скатов крыши подразделяются на:

• скатные, если уклон составляет более десяти процентов;
• плоские, с углом наклона от 2,5 до 10 %.

В свою очередь плоские кровли делятся на односкатные, двускатные, шатровые.

Односкатные самые простые. Они укладываются на две стены строения, высота которых разная. При двускатных крышах высота стен должна быть одинаковой, а торцевые части стропил выполняются в форме треугольника. При сооружении шатровой кровли применяется конструкция, у которой четыре ската. Это довольно редкий вид, и в самостоятельном исполнении довольно сложен.

Что нужно знать при установке стропил

Стропила – это несущая конструкция. Она должна надежно удерживать всю тяжесть кровельного материала, оказывать сопротивление порывам ветра и выдерживать снеговую нагрузку. В связи с этим, при выборе материала для изготовления стропил нужно учитывать вышеперечисленные факторы, а также особенности климата в районе, где производится строительство. Основными элементами стропильной системы являются балки, собственно, стропила и мауэрлат.

Виды

Стропила по способу крепления подразделяются на висячие и наслонные.

Существуют некоторые специальные термины. Треугольник из стропил, называется фермой, которая состоит из верхнего и нижнего пояса, и раскоса. Раскос – это наклонный брус, вертикальные брусы внутри фермы – стойки. Основой называются стропильные ноги. Ноги служат для поддержания обрешетки.

У наслонной стропильной системы стропильные ноги не создают распирающего давления на стену дома. Такие стропила используются при монтаже крыши с небольшими пролетами или там, где применяются промежуточные опорные крепления, в том случае, где есть промежуточная стена.

Наслонные и висячие стропила

Во все остальных случаях применяются висячие варианты стропильной системы. В каждом отдельном случае, хозяин сам определяет какой из видов использовать.

У висячего варианта стропильные ноги работают, с точки зрения сопротивления материалов, на сжатие и изгиб. Для того чтобы снизить нагрузку на стену используют специальные затяжки. Они могут быть деревянными или железными. Ими закрепляют ноги стропил.

Мощность возводимой системы напрямую зависит от высоты стяжки, и ее надежности. Система монтируется для больших зданий, когда стропильный шаг достаточно велик и отсутствуют дополнительные опоры.

Обратите внимание! Для кровли наклонного типа важно, чтобы присутствовала промежуточная стена здания или дополнительные опоры. Концы откосов упираются при этом в боковые стены, а стойки – в промежуточную стену или дополнительные несущие опорные конструкции. Последние испытывают напряжение только на изгиб.

При планировании системы покрытия кровли пролетами в несколько рядов, применяется смешанное сочетание наслонных и висячих стропил, с последовательным их чередованием.

Для обрешетки, как правило, применяются деревянные доски, с помощью которых создается разряженная основа. Можно в этом качестве использовать брусья, настелив их в два ряда. Гвоздями конструкция крепится. Если в качестве кровельного материала используется мягкий материал – рубероид или толь – обрешетка выполняется в виде сплошного покрытия, без прореживания. Ее делают для большей надежности в два ряда. Один ряд (нижний) играет роль рабочей основы, а верхний служит для дополнительной защиты.

Обрешетка с зазорами применяется для покрытия крыши с применением асбестоцементных плит. При использовании шифера, черепицы или стеклопластика, обрешетка делается из брусьев, которые имеют в поперечном сечении размеры 50×50 мм.

Технология установки

Она заключается в следующем:

1. Применяется для изготовления стропил только высококачественная древесина, без внешних дефектов и повреждений. Это, как правило, пиломатериалы первого или, реже, второго сорта.
2. Стропила производятся с использованием круглопильного станка, на котором выполняется поперечный раскрой. По специальным шаблонам выполняется оторцовка. На таком же станке выполняется и продольный раскрой.
3. Чтобы цельная конструкция была собрана в правильном порядке, нужно ее производить по ранее намеченной схеме.
4. После того как предварительные работы выполнены, стропила нужно пронумеровать, чтобы избежать ошибок при проведении последующего цикла работ.
5. Затем подбираются гнезда для установки болтов и нагелей.

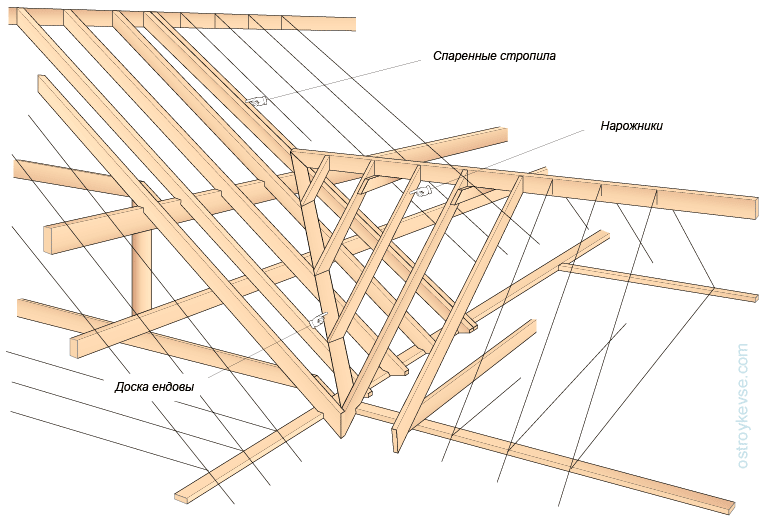

Схема монтажа стропила

Стропила можно купить уже в готовом виде. Этими работами занимаются некоторые строительные организации. Если позволяют материальные средства, лучше использовать заводскую конструкцию.

Самый популярный и устойчивый вариант стропильной конструкции предполагает выполнение следующих требований:

• основу конструкции составляет балка, которая состоит из нескольких брусьев, соединенных между собой при помощи пластинчатых нагелей.
• нагели выполняются только из дуба или березы;
• крепятся нагели только на крайние части, ни в коем случае не на середину;
• древесина должна быть сухой, с допустимой влажностью не более двадцати процентов.

Установка

Для начала следует произвести расчет веса кровли. Если планируется возвести крышу легкой конструкции, то можно не использовать мауэрлат.

Стропила тоже представляют собой деревянные балки, но другого сечения. Толщина их 5 или 7, а ширина 15 см. Если планируется кровля из тяжелого материала, то стропила надо выбирать большего размера: 8×20 см. Расстояние между соседними стропилами называется шагом. В зависимости от выбранной системы шаг может составлять от полуметра до одного метра.

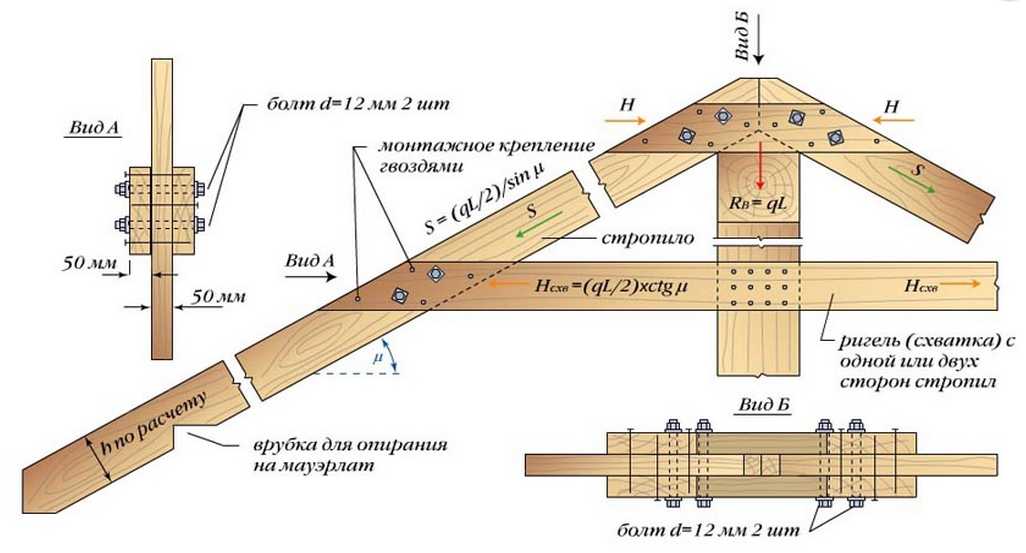

Способы крепления стропил

Перед началом работы по монтажу стропил надо изготовить леса. Применение лестницы для этих целей не эффективно и не очень удобно. Самый удобный вариант стыковки стропил, когда этот процесс проводится на земле. Потом готовая конструкция поднимается наверх. Существует всего три способа крепления:

1. Соединение производится встык, стропила крепятся двумя гвоздями на 200. Для дополнительного усиления соединения можно использовать деревянную накладку или пластину из металла. Крепление их осуществляется саморезами или болтовым креплением.
2. Использование конькового бруса. Каждое из стропил в этом случае крепится отдельно, без применения шаблонов.
3. Стыковка производится внахлест. Для этого применяются специальные шпильки с широкими шайбами и железные болты. Последний способ самый распространенный.

Коньковый прогон

Первым делом монтируются крайние стропила. Между ними натягивается мерная веревка, которая позволит сделать крышу ровной. Затем с определенным шагом устанавливаются промежуточные треугольники стропил.

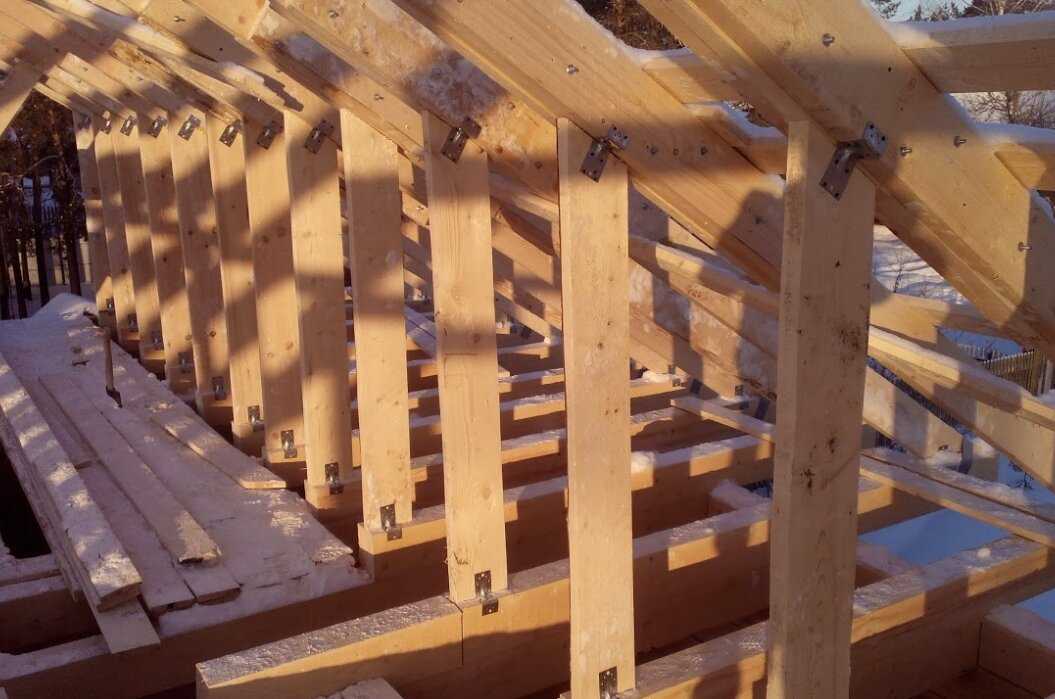

Итак, стропила установлены. Теперь предстоит соединить их с балками и мауэрлатом. Стропила с мауэрлатом соединяются с помощью гвоздей.

Обратите внимание! Есть несколько вариантов крепления стропил, которые могут применяться в зависимости от конструкции здания и особенностей крыши. Если дом каменнный, то крепление стропил можно выполнить проволокой к арматуре, забитой в стену.

Крепление стропил к мауэрлату скобами

Далее устанавливается и укрепляется обрешетка, стелется основной кровельный материал. Как видно, своими руками такую работу можно одному произвести только для небольшого помещения: бани, гаража, дачи, сруба. Для более серьезных сооружений нужны опытные специалисты, а лучше всего комплексная бригада.

Видео

Это видео поможет освежить в памяти забытые тригонометрические функции, который просто незаменимы при расчете стропильной системы — угла соединения стропил и их длины:

Практические вопросы монтажа стропил рассмотрены здесь:

Монтаж стропильной системы — как установить стропила своими руками

Как крепить стропила правильно?

Вход / Регистрация

> Кровля > Как крепить стропила: технология и материалы

Кровля

Смотреть видео

Стропильная система является базой для всей кровельной конструкции. От того, насколько грамотно спроектирована эта система и насколько прочно соединены между собой ее составляющие элементы, напрямую зависит безопасность эксплуатации крыши. Не менее важен и правильный выбор строительных материалов: и древесины для самих стропил, и крепежной фурнитуры. Итак, какое конструктивное решение для организации стропильной системы выбрать, чтобы крыша успешно справлялась с воздействием ветров и тяжестью снежного покрова зимой? Как крепить стропила, чтобы не возник риск преждевременной деформации или разрушения кровли? Об основных моментах, касающихся монтажа стропил, поговорим далее.

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня. В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Строительство и Дача на понятном языке

В последнее время все больше и больше людей пытаются делать крыши для собственного дома собственными руками.

Конечно же, что крышу можно делать из многих разных материалов наиболее популярными из которых являются шифер, профиль из металла, бляха. Но все эти материалы едины в том, что для изготовления крыши нужно использовать стропила.

На конкретном примере хотелось бы показать, как именно делать крышу с помощью стропил и как зарезать стропила.

Для того, чтобы сделать крышу с помощью стропил нужно сделать следующий фронт работ:

1) Сначала нужно будет сделать расчетные работы. В нашем случае длина равна 4 метрам и 80 сантиметрам, и ширина 2 метрам и 40 сантиметрам. После этого делается расчет того какой именно длины будут стропила

2) Потом с помощью транспортира определяется нужный угол наклона

3) Для того, чтобы рассчитать какой длины должны быть стропила нужно ширину поделить на два и соответственно получится 2400

4) Если же надо будет сделать крышу четырехскатную то можно использовать чертежи, которые приведены ниже

5) Потом берем ширину и делим на 2 – получается 1200 с обеих сторон. После этого отмеряем от противоположной черты размер 2163см – это именно тот которое будет после измерений угла;

6) в зеркальном отражении надо будет нарисовать другое крыло нашей крыши;

7) После этого по центру от меряется 2400 см и чертится треугольник. Именно это будут так называемые скаты крыши;

Теперь когда уже известно какой длины должны быть стропила надо будет их изготовить и правильно зарезать стропила.

Как правильно зарезать стропила:

— Сначала надо будет взять доски в том количестве, которое нужно; — Доски складываются в пачку, при этом торцами обязательно вниз; — Накладывается по краям две подходящие планки и крепятся к стропилам; — На всей пачке со стропилами надо отмечать длину, какая подойдет для крыши; — Потом делается зарез угла стропил.

Зарезанные угла стропил. Для того, чтобы сделать это необходимо сделать треугольник, который можно сделать самостоятельно.

Как выглядит этот треугольник можно увидеть ниже

Потом выставляется планка из алюминия такого же размера, как и сам угол. Потом сбоку стропил устанавливается треугольник и строго по планке рисуется угол.

С помощью мауэрлата нужно будет запилить этот угол. После этого нужно будет просто сложить из стропил готовую крышу.

А также вы можете посмотреть видео монтаж стропильной системы

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

• Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
• Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
• Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Ремонт треснувшего стропила

При появлении трещин стропильные ноги усиливаются накладками и подкосами. Ремонт выполняется в следующей последовательности:

— поврежденное стропило выравнивают, чтобы оно оказалось в одной плоскости с другими стропильными ногами. Для этого к нижней грани стропила набивается временная накладка с поперечными брусками, в нее упирается рычаг домкрата, стропило выводится на необходимый уровень и устанавливается на временную опору;

— выставленное стропило с двух сторон усиливается накладками длиной 80-100 см. Накладки крепятся с помощью стальных болтов или шпилек, с каждой стороны от повреждения устанавливается не менее двух болтов;

— после закрепления усиливающих накладок опора и временная накладка демонтируются.

Стропило, треснувшее в двух и более местах, подлежит замене.

Простой монтаж стропил в одиночку

Любой, кто когда-либо работал на каркасе крыши, знает, что забивать стропила гвоздями — это работа в лучшем случае вдвоем.

И это если найти дешевую рабочую силу.

Тем не менее, существует очень простой способ, с помощью которого практически каждый, кто физически способен к скромному ручному труду, может быстро и легко прибить стропила и сэкономить при этом много денег. С помощью трех показанных здесь простых и почти бесплатных приспособлений можно установить стропила любой длины, причем каждый этап работы можно выполнять без помощника и без напряжения спины и риска получения травмы.

Схема V-образной опоры.

Начните с плана стропил и логично проработайте всю работу. Предположим, что каркас стены в комплекте с верхней пластиной и верхней крышкой готов, и вы готовы поднять коньковый шест или балку. Предположим также, что коньковая балка будет состоять из одной единственной и очень длинной балки длиной не менее 25 футов.

Причина, по которой мы начинаем с невыполнимой задачи, состоит в том, чтобы проиллюстрировать, что если вы можете установить этого монстра, то более распространенные коньковые балки не будут проблемой.

Начните с создания того, что я называю V-образной опорой. Для этого потребуется четыре коротких отрезка пиломатериала 2 × 4 (или любого другого размера, который вы используете). Если пик вашей крыши должен быть на восемь футов выше верхней части каркаса стены, вам понадобится один восьмифутовый брус, один четырехфутовый брус такой же ширины и толщины и два двухфутовых (или 18-дюймовых) бруса. длины пиломатериалов, которые могут быть практически любой ширины и толщины, которые у вас есть под рукой (но имеет смысл использовать одинаковые размеры во всех частях устройства, которое вы строите). Вам также понадобится небольшой кусок полудюймовой фанеры или полудюймовой доски. Длина может быть фут или около того.

Начните с того, что положите восьмифутовый брус на рабочую поверхность и выровняйте однодюймовую доску или фанеру с концом восьмифутового бруса. Используйте гвозди 8d, чтобы прикрепить полудюймовую доску к концу бруса. Убедитесь, что концы двух блоков находятся на одном уровне и что тонкая доска не выходит за пределы ширины восьмифутового бруса.

Используйте три гвоздя подряд на двух концах и в середине полудюймовой доски. Когда это будет сделано, положите одну из двухфутовых секций пиломатериала на фанеру или полудюймовую доску, но на этот раз пусть по крайней мере шесть дюймов двухфутового блока выходят за конец восьмифутового бруса.

Используйте 18-дюймовую доску (2×8 подойдет) и обрежьте доску, как показано на фото выше. Зазор у нижнего конца должен быть достаточно широким, чтобы в него легко проскользнуло стропило.

Когда все будет готово, поверните восьмифутовый брус и сборку и прибейте другую двухфутовую (или 18-дюймовую) секцию, как вы сделали первую часть. Не используйте фанеру или доску с этой стороны.

Теперь поставьте сборку на ребро V-образной опорой от себя. Найдите центр четырехфутовой секции пиломатериала и поместите четырехфутовую секцию, которая является основанием сборки, напротив конца восьмифутовой доски, чтобы сформировать огромную Т-образную сборку.

Гвоздь через нижнюю часть четырехфутовой секции в конец восьмифутовой секции. Когда это будет сделано, вбейте четыре гвоздя 16d в верхнюю часть четырехфутового основания. Теперь вы готовы установить всю сборку.

Приготовьте лестницу и большой С-образный зажим. Пиломатериал 2 × 4, используемый в V-образной опоре, нетяжелый, и вы можете либо нести его по лестнице с собой, либо использовать веревку, чтобы подтянуть его после того, как вы поднялись по лестнице.

Прежде чем приступить к монтажу V-образной опоры, убедитесь, что вы точно определили центр здания. Отметьте центральное положение на внутреннем крае верхней пластины. Также отметьте точный центр V-образной опоры на краю. Когда вы будете готовы монтировать сборку, вам нужно только совместить две метки.

Установите сборку таким образом, чтобы основание опиралось на верхнюю крышку. Держите его одной рукой, а другой рукой затяните С-образный зажим, чтобы сборка стояла без поддержки, пока вы готовитесь прибить основание к верхней крышке или пластине. Обязательно совместите две сделанные центральные метки и убедитесь, что края основания и верхней крышки или пластины точно выровнены. Если это не так, вы можете немного ослабить С-образный зажим и использовать молоток, чтобы выровнять края.

Когда все будет готово, вставьте гвозди 16d в верхнюю крышку или пластину. Установите две короткие временные распорки с каждой стороны V-образной опоры, чтобы опоры не наклонялись и не падали во время установки коньковой балки. Закрепите один конец скобы чуть ниже нижних концов коротких (двухфутовых) секций 2х4. Сборка теперь надежно закреплена и готова к использованию.

Теперь соберите еще одну точно такую ​​же сборку и установите ее на другом конце каркаса здания.

Для дополнительного удобства просверлите отверстие в короткой стороне держателя стропил и вставьте в него гвоздь (размер которого должен быть достаточно большим, чтобы гвоздь мог легко перемещаться). Когда стропило на месте, вы можете забить гвоздь сбоку стропила. Гвоздь будет удерживать стропило на месте, и у вас будут свободны обе руки.

Теперь вы готовы поднять балку крыши. Для этого сделайте еще одно простое устройство, используя восьмифутовый отрезок 2×4 (позже его можно использовать для шпилек или распорок, если хотите), а в конце 2×4 прибейте два коротких отрезка. , так же, как вы сделали для V-образной опоры. Это устройство я называю лучевым подъемником.

Чтобы использовать его, положите один конец коньковой балки на каркас стены и расположите его так, чтобы он стоял на краю и опирался на V-образную опору. Оставьте четыре фута дополнительной длины выступать за пределы стеновой рамы, чтобы при подъеме конец балки не касался V-образной опоры.

Используйте подъемник, чтобы два коротких блока пиломатериалов (которые образуют модифицированную букву V) скользили по коньковому брусу. Затем встаньте прямо под балку и поднимите восьмифутовый узел (при необходимости используйте более длинный) прямо вверх, подведите конец балки к точке чуть выше V-образной опоры, а затем опустите коньковую балку на место.

Теперь, если это звучит как огромный подъем, больше, чем вы можете вынести, позвольте мне заверить вас, что мне 62 года, и я восстанавливаюсь после сильно сломанной левой ноги, и я в одиночку поднял 25-футовый коньковая балка на место. Чтобы сделать его более интересным, я только сегодня утром отрезал балку от очень здорового дерева, которое всего несколько часов назад повалило бурей. Дерево было очень зеленым и наполненным соком (это был июнь, когда я делал это), и у меня не было никаких проблем с подъемом.

Когда один конец будет на месте, поднимите другой конец коньковой балки к верху стенового каркаса, а затем используйте подъемник, как и раньше, чтобы поднять другой конец на место. Когда оба конца установлены, используйте молоток, чтобы постучать по балке или загнать ее, если необходимо, в идеальное положение.

При возведении коньковой балки всегда существует потенциальная проблема провисания, особенно если балка простирается на большую площадь и не поддерживается по пути. Если это проблема в вашем проекте, поддерживайте коньковую балку через каждые восемь или десять футов (или по мере необходимости) по ее длине. Просто создайте еще один вариант V-образной опоры, которая достает до пола (в идеале над балкой).

Прикрепив держатель стропила к коньковому брусу, вы готовы вставить стропило в зазор. Держатель-гвоздь готов к использованию. Вы также можете придерживать стропило одной рукой и прибивать его гвоздями, если не хотите использовать гвоздь-держатель.

Теперь пришло время сделать одиночный держатель стропила. Возможно, вы пытались встать на вершину лестницы, а затем, держась за лестницу, попытались удержать стропило на месте, чтобы прибить его к коньковому брусу. В лучшем случае это сложно, а в худшем невозможно.

Используя этот простой держатель для стропил, вы можете легко или без труда прибить стропила. Чтобы сделать держатель, выберите брусок 2×10 длиной не менее 18 дюймов. Пометьте держатель следующим образом.

Отмерьте от левого края доски четыре дюйма и, отметив вдоль волокна, проведите прямую линию длиной один фут от конца доски к другому концу. Теперь используйте угольник, чтобы отметить линию шириной ¾ дюйма под прямым углом к ​​более длинной линии. Сделайте еще один прямой угол и отметьте вверх шесть дюймов, а затем проведите последнюю линию прямого угла вправо и к внешнему краю доски.

Теперь разрежьте по линиям, и готовое изделие представляет собой паз, достаточно широкий, чтобы в него мог поместиться конец стропила. Одна сторона слота достаточно короткая, чтобы оставить место для гвоздей.

Чтобы использовать одинарный держатель стропила, отметьте на коньковой балке места расположения стропил и держите держатель стропила так, чтобы паз был точно выровнен (и точно по вертикали) с положением стропила. Затем используйте С-образный зажим (один из самых ценных инструментов, которые вы можете купить по низкой цене), чтобы закрепить держатель на коньковой опоре или балке.

Положите один конец стропила на каркас внешней стены и, поднимаясь по лестнице, несите другой конец стропила (предварительно обрезанный, чтобы он соответствовал углу крыши) или тяните его вверх с помощью веревки, а затем установите стропило в паз в держателе.

Теперь держатель будет удерживать стропило на месте. Вы можете отпустить его и сосредоточиться на прибивании стропила к коньковому брусу.

Стропила (самодельные с цепной пилой) на месте. Обратите внимание, как стропило плотно входит в зазор. Два гвоздя забиты, гвоздь-держатель на месте.

Вам, вероятно, потребуется разметить длинную часть держателя стропила так, чтобы верхняя часть стропила находилась на одном уровне с верхней частью конькового бруса. Помните, что если вы используете 2 × 10, и если вы сделали угловой срез на шесть дюймов, длина конца стропила вдоль углового среза теперь составляет около 11½ дюймов, при условии, что ваше стропило было готовой шириной 9½ дюймов. .

В этом случае отметьте держатель стропила на расстоянии 11½ дюймов от низа и совместите отметку с верхним краем конькового бруса. Когда вы вбьете два гвоздя в конец стропила, снимите держатель стропила и завершите прибивание гвоздей. Перед тем, как спуститься по лестнице, установите держатель стропила для следующего стропила.

Наконец, чтобы не подниматься и спускаться по лестнице так часто, вы можете сделать держатель для нескольких стропил, который будет удерживать четыре, пять или шесть стропил одновременно. Чтобы сделать этот держатель, используйте доску 2 × 10 или 2 × 12 и вырежьте прорези на расстоянии 16 дюймов от центра и используйте два С-образных зажима, чтобы удерживать держатель на месте.

Вам потребуется дополнительная высота держателя, поэтому оторвите двухфутовый элемент 2×4 и прибейте два элемента 2×2 к концам держателя стропил, чтобы было достаточно места для удлинения. срезанные под углом концы стропил.

Теперь можно положить четыре, пять или шесть стропил поперек конькового бруса и прибить их все сразу. Вам не нужно беспокоиться об измерении, так как слоты уже точно по центру, как они должны быть.

Если вы работаете с лесов, вы можете забить полдюжины стропил одновременно. Если вы работаете с лестницы, вы не сможете добраться более чем до двух или трех стропил, не перемещая лестницу.

Осталось только научиться подрезать под углом коньковые коньки и коньки стропил и, если хотите, придумать, как сделать пропилы «птичьим ртом» в хвостовиках стропил и вертикальные пропилы. Как и все другие строительные работы, это просто, если вы знаете, что делаете, или если у вас есть кто-то, кто вам это объяснит. Если есть интерес к этим темам, они могут быть представлены в следующей статье.

Как установить современные стропила перголы без кронштейнов

Katie Barton | Обновлено 3 января 2023 г.

Купить сейчас

Установка стропил перголы — один из последних этапов отделки перголы своими руками. Хотя установка стропил может занять много времени, шаги повторяются.

В этом уроке мы покажем вам быстрый, простой и недорогой способ установки стропил перголы без кронштейнов.

В качестве резюме, вот шаги, которые мы уже выполнили:

• Установка кронштейнов для перголы
• Окрашивание и герметизация дерева
• Установка стоек для перголы
• Создание настенного крепления
• Отделка каркаса для настенного крепления перголы

Как установить Pergola Rafters?

Металлические скобы популярны для установки стропил. Они предназначены для использования на открытом воздухе и обеспечивают надежный способ удержания пиломатериалов на месте. Однако, поскольку вам нужно разместить кронштейны на каждом конце каждой доски, они не обеспечивают чистую, современную эстетику.

Конечно, строительство — это не только эстетическая привлекательность. Вы также хотите, чтобы готовый продукт был безопасным и надежным. Вот почему метод, который мы используем, является беспроигрышным. Установка каждого стропила выполняется быстро, соединение надежно и прослужит так же долго, как и скобочный метод, но с меньшими затратами.

Вместо металлических скоб мы будем крепить наши стропила к раме с помощью шурупов и карманных отверстий.

Как установить стропила перголы без кронштейнов

Прежде чем приступить к установке стропил перголы, найдите центр на перпендикулярных досках рамы.

Если у вас есть центральная балка, как у этой беседки, вам нужно найти центр с каждой стороны. К сожалению для нас, наши доски центральной балки немного изогнуты. Мы не можем установить стропила к центральной балке, которая не является прямой. Итак, наша первая задача — выпрямить его.

Шаг 1. Выпрямите центральную балку

В центральной точке на досках настенного каркаса мы установили (временную) проушину для винтов.

Чтобы установить винтовую проушину, вставьте ее в плату руками, затем с помощью отвертки затяните проушину. Мы выбрали центральную точку, потому что сначала мы установим наши центральные стропила, а стропила закроют отверстие после того, как мы удалим проушину для шурупа.

После того, как проушина для винта будет закреплена в центре настенной рамы, зацепите один конец ремня с храповым механизмом в проушине для винта.

Другой конец ремешка с храповым механизмом будет дважды обвиваться (здесь он показан только один раз, но вам нужно сделать это дважды) вокруг центральной балки, слегка смещенной от центра, а затем зацепиться сам за себя. Не оборачивайте ленту вокруг той части балки, которая будет соединяться со стропилом.

Настройка будет выглядеть следующим образом. Теперь начните туго затягивать ремень, который вытянет центральную балку прямо. Внимательно следите за этим центральным лучом; вы не хотите перетягивать его, так как это вызовет противоположную проблему. Не бойтесь легкого поскрипывания или жалоб дерева.

Здесь видно, что центральная балка теперь прямая.

Вот вид сверху. Мы будем использовать храповой ремень, пока не установим первое стропило на правой секции.

Шаг 2: Измерьте и отрежьте стропильные доски

Измерьте по центральным меткам расстояние от внутреннего края рамы до внутреннего края центральной балки, чтобы определить длину стропила. Отметьте, затем отрежьте эту длину торцовочной пилой.

Шаг 3. Просверлите карманные отверстия на конце каждого стропила

С помощью приспособления HD Kreg просверлите по два отверстия на каждом конце стропильной доски. Вам понадобится напарник для помощи — кондуктор будет пытаться выскочить из-под вас, когда вы будете сверлить.

Попросите помощника поставить ногу на конец приспособления HD Kreg, чтобы прижать его к концу вашей доски.

Сильно нажимайте одной рукой, когда будете сверлить карманные отверстия. Это зафиксирует приспособление HD на месте как с конца доски, так и на лицевой стороне доски.

Просверлите два карманных отверстия, каждое на расстоянии около 1 дюйма от сторон доски, на каждом конце стропила. Эти карманные отверстия должны иметь одну и ту же поверхность доски, чтобы одна сторона стропил перголы выглядела так, как будто они плавают.

Шаг 4: Прикрепите стропила к раме

Возьмите угловой зажим Kreg для конца стропила, который вы соединяете с плавающей доской рамы.

В центральной отметке (они должны быть отмечены в виде линий на верхней части досок каркаса), с отверстиями для карманов, обращенными к «тыльной» стороне перголы, используйте угловой зажим Kreg для удержания стропильной доски. на позиции. Используя шурупы HD Kreg (сверхмощные шурупы с потайной головкой 2-1/2 дюйма, предназначенные для использования вне помещений), прикрепите стропило к раме.

Совет: После того, как вы вкрутите один винт HD Kreg, снимите зажим. Используйте уровень или прямоугольный треугольник, чтобы определить, насколько перпендикулярны ваши стропила. Вы можете быть удивлены тем, что на глаз это может быть совсем не квадратно (по крайней мере, я был удивлен). Выровняйте плату, затем установите второй винт HD.

Повторите процесс для второй стороны первого центрального стропила, убедившись, что все ровно, ровно и заподлицо.

В идеальном случае все выровняется, как должно, , но если вам нужно выбрать, выровняйте нижние стороны стропил + доски каркаса , так как они будут видны. Верхняя часть вашей беседки будет не так заметна. Используйте доску для обрезков и молоток, чтобы создать плоское соединение на нижних концах ваших досок, если это необходимо.

Вот фотография первого центрального стропила, полностью установленного. Эти винты с карманом HD такие прочные; это стропило настолько прочное, насколько это возможно.

Помните, как ваша пергола до сих пор имеет храповой ремень, прикрепленный к центральной балке?

Когда мы сняли ремень, центральная балка немного выдвинулась наружу, что повлияло на точную прямолинейность внешних досок рамы. Таким образом, чтобы сохранить прямую центральную доску, пока мы не установим оба центральных стропила, мы переместили проушину для винта и изменили ее положение на 10 дюймов (при следующем размещении стропила). Мы повторили крепление ремня с храповым механизмом, затягивая его, пока все снова не выпрямилось. Затем мы установили второе центральное стропило на прямоугольную раму и центральную балку.

Шаг 5. Снимите храповой ремень после установки центрального стропила

Здесь мы установили оба центральных стропила и теперь можем удалить храповой ремень навсегда.

Центральная балка стала прямой после того, как мы сняли ремень, что означает, что внешняя доска рамы также прямая. Все прямоугольное, что дает нам идеальное положение для установки остальных стропил перголы.

Шаг 6. Установка оставшихся стропил

От центральных отметок всех перпендикулярных досок каркаса (включая центральную балку) мы использовали простую линейку, чтобы отметить 10-дюймовые промежутки, поскольку мы устанавливаем наши стропила на 10-дюймовом расстоянии от центра к центру.

На этом виде беседки «спереди» видно, что стропила бесшовно соединены с каркасом. Нам нравится плавающий минималистский вид, особенно когда двухцветная пергола обеспечивает достаточную визуальную активность.

Теперь, когда вы установили центральные стропила, выполните те же действия, чтобы установить остальные. Работайте со стороны стропила, на которой есть саморезы для самой легкой установки.

Здесь вы можете видеть, как отверстия кармана совмещены с одной стороны. Они не очень заметны, особенно высоко на перголе. Тем не менее, нам все еще нужно покрасить внутреннюю часть карманных отверстий для защиты дерева.

А вот и вид на «плавающие» планки.

Мы рекомендуем установить одну или две стропила с одной стороны центральной балки, а затем поменять местами и установить одну или две с другой стороны. Переход туда и обратно гарантирует, что все остается в порядке.

После того, как вы установили стропила со стороны карманного отверстия центрального стропила на внешнюю раму, вы наполовину сделали. После того, как вы отметили положение стропил на верхней части досок каркаса и центральных балок, вы можете перейти к верхней части перголы и начать установку стропил снаружи внутрь (к центру).

Нет ничего невозможного в том, чтобы установить стропила с карманными отверстиями внутри (поэтому важно расстояние в 10 дюймов или больше), но гораздо проще работать в большем пространстве, которое обеспечивает больший воздушный зазор.

Не думайте, что вам нужно работать в направлении центрального стропила наружу. После того, как центральное стропило установлено, сделайте то, что лучше всего подходит для вас, с направлением установки других стропил.

Здесь вы можете видеть, что в конечном итоге у нас будет только 10-дюймовый воздушный зазор для работы на стропилах, ближайших к центральному стропилу

Но для установки всех остальных стропил на второй половине пергола, у нас будет достаточно места для передвижения. Дополнительное пространство полезно для измерения, маркировки, установки доски, ее выравнивания, зажима и прикручивания на место.

Вам всегда понадобятся два человека на лестницах, по одному на каждом конце стропильных досок. Метод без скоб требует, чтобы один человек держал один конец стропила, а другой человек устанавливал противоположный конец. Это определенно , а не возможность установки одним человеком.

После того, как вы установили все стропила, сделайте шаг назад и наслаждайтесь результатами своей тяжелой работы.

Советы по установке перголы

Со стропилами из красного дерева 2×6, расположенными на расстоянии 10 дюймов друг от друга, появляется много возможностей для затенения, но при этом открывается прекрасный вид на открытое небо. Эти особенности отличают перголы от полностью крытых патио.

Убедитесь, что при установке второго стропила каждой линии выровняли концы стропил и создали «прямую» линию, даже если на самом деле это две стропила, разделенные центральной балкой.

Если по какой-то причине стропила оказывается на 1/4 дюйма от своей центральной отметки (эй, ведь такое бывает в реальной жизни, верно?), выровняйте второй конец стропила с этим смещенным от центра концом, или хотя бы разделить разницу. Вы не хотите визуального разделения между двумя вашими досками.

Если вы сравните эту прямую центральную балку с изогнутой, вы поймете, почему так важно заботиться о ней с самого начала установки стропил. Не думайте, что ваши стропильные доски сами выпрямят сложенную вдвое центральную балку.

Заглушка стоек перголы

Позже мы снимем кончики стоек перголы и закроем их, чтобы они не вздулись и не раскололись. Но пока столбы перголы поднимаются вверх примерно на фут от вершины. Если вам нравится этот вид, считайте свою работу над перголой завершенной.

Двухцветная природа этой перголы — одна из наших любимых особенностей. Вы заметите, что на стропилах нет поперечных досок (планок), как это иногда бывает с перголами. Мы хотели, чтобы эта современная беседка выглядела аккуратно и минималистично. Размер стропил 2×6 обеспечивает большой потенциал тени, не добавляя еще один слой визуальной нагрузки.

Даже на фоне дома черные и натуральные морилки хорошо смотрятся вместе.

Несмотря на то, что двухцветная архитектура существует уже очень давно, сегодня она так же актуальна, как и несколько десятилетий назад.

Конечно, беседка из монотонного дерева красива сама по себе. В черном цвете эта беседка произвела бы весьма драматическое впечатление.

Если бы мы покрасили все планки в черный цвет, чтобы он соответствовал каркасу перголы, то под определенным углом крыша выглядела бы сплошной.

Вы можете видеть окончательный результат карманных отверстий, видимых с задней стороны перголы, но не очень заметных. Намного менее заметными, чем металлические брекеты, чего мы и хотели.

Мы надеемся, что это руководство по установке стропил перголы оказалось полезным для вас.

К вашему сведению: многие люди называют основные доски перголы стропилами (как мы сделали в этом уроке), а перпендикулярные доски наверху стропил — планками (в этом уроке их нет). Другие называют все доски планками.
