Как поставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками

Двухскатная крыша своими руками — чертежи, фото, видео

Автор Marina На чтение 16 мин Просмотров 285 Обновлено 06.01.2023

Содержание

Основные понятия и определения

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

• Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

• Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

• Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

• Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

• Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

• Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

• Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

• Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

• Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

• Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

• Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Преимущества и недостатки двускатных крыш

Конструкция представлена двумя равными скатами, расположенными друг напротив друга. Снизу они опираются о несущие стены здания, а сверху соединены в коньке. Плоскость, получившаяся между скатами (стена), называется фронтон. Он может иметь окно для освещения чердака или быть сплошным.

Если выбрать красивые чердачные окна, это придаст всему облику дома дополнительной воздушности.

Монтаж двускатной крыши более всего распространен в частном строительстве на домах с самой простой архитектурной формой.

Для двускатных крыш подойдет любой тип кровельных материалов. Кровля будет иметь привлекательный, аккуратный вид и надежно защищать дом от факторов внешней среды. Чтобы придать архитектурному облику декоративности и индивидуальности, можно выполнить отделку фронтонов.

Рассчитывая параметры двускатной крыши, следует учитывать нагрузку, которую будут оказывать все конструктивные элементы на стены и фундамент.

Помимо этого, важно брать в расчет дополнительный вес снежных покровов и других осадков.

Среди основных плюсов, которыми обладает двускатная крыша, можно отметить следующие:

• Функциональность. Если пространство под крышей достаточно большое, можно устроить мансарду или чердак. Для этого уместно создать конструкцию с ломаным профилем, когда у конька скаты имеют небольшой уклон, который приобретает более острый угол через определенное расстояние.
• Возможность обустройства отопительных, вентиляционных и сплит-систем на чердаке.
• Снег и вода не скапливаются на кровле.
• Двускатная крыша, стропильная система и монтаж не предполагают решения сложных технологичных вопросов.
• Привлекательный облик – для строительства подойдет как одинаковый, так и разный угол наклона площадей скатов.
• Бюджетный ремонт.
• Экономное возведение. Меньше материальных вложений потребуется только при устройстве односкатной кровли.

В числе недостатков двускатных крыш:

• Угол наклона и высота крыши зависит от площади дома. Соответственно размерам постройки понадобится и количество материала.
• Для обустройства мансарды нужно поднимать всю конструкцию. А это влечет за собой необходимость усиления и увеличения количества стропил и, как следствие, дополнительные затраты.
• Мансарда предполагает и устройство слуховых окон. Чем больше их число, тем сложнее будет конструкция двускатной кровли.

Конструкции двухскатных крыш

Исходя из названия, двускатная крыша предполагает конструкцию, состоящую из двух плоскостей, которые соединяются кверху под углом. Форма такой кровли напоминает треугольник. Однако эта фигура может отличаться, как и сами двускатные крыши.

Основное отличие состоит в величине угла наклона скатов. Он меняется соответственно различным типам самой постройки и внешним условиям.

Могут быть отличными и углы между скатами в одном и том же доме. Таким образом, можно выделить несколько видов двускатных крыш:

1. простая симметричная;
2. простая ассиметричная;
3. ломаная (как внешний, так и внутренний излом).

Каждый из этих видов имеет преимущества и недостатки, поэтому при выборе нужно ориентироваться на индивидуальные обстоятельства.

• Простая симметричная крыша

Монтаж двускатной крыши этого вида самый популярный среди тех, кто занимается строительством самостоятельно. Внешний облик такой кровли выглядит аккуратно, а под ней остается просторный чердак. Отличительная черта такой крыши, исходя из названия, – форма простого равнобедренного треугольника. Симметрия такой конструкции уравновешивает внешний вид любого дома.

• Простая асимметричная крыша

Монтаж двускатной крыши данного типа предполагает смещение конька в сторону. Поэтому треугольник, формируемый скатами, становится разносторонним. Такая конструкция выглядит более современно и подходит для домов, выстроенных в новых дизайнерских стилях.

Невзирая на эффектный внешний вид, ассиметричная кровля имеет две серьезные особенности, которые нужно учитывать, совершая выбор в ее пользу:

• размер чердака будет уменьшен;
• распределение нагрузки на несущие конструкции неравномерное.

Такая конструкция кровли подходит для домов, где возникает необходимость присоединения дополнительных помещений, которые можно довести под самую крышу. Однако расчеты в этом случае нужно сделать очень тщательные.

• Ломаная крыша

Самый сложный тип конструкции, который предполагает привлечение профессиональных кровельщиков. Если посмотреть специальные видео, монтаж двускатной крыши можно осуществить и своими руками, однако, как и в предыдущем варианте, нужно сделать правильные расчеты, чтобы неравномерная нагрузка не привела к выходу из строя несущей конструкции дома.

Невзирая на сложность устройства, ломаная кровля дает одно неоспоримое преимущество – максимально свободное подкрышное пространство.

Под такой кровлей можно построить полноценный второй этаж или мансарду с жилыми помещениями. Поэтому такой тип двускатной крыши часто называется мансардной.

Стропильная система двухскатной крыши

Монтаж стропил двускатной крыши осуществляется с использованием деревянных или металлических балок. В первом случае балки представляют собой доски, бревна или брус. Во втором – изделия металлопроката: швеллеры, профильные трубы, двутавры или уголки.

Чтобы сделать конструкцию боле надежной, но при этом не нагружать несущую систему здания, можно использовать комбинированный тип стропил: стальные элементы для более нагружаемых частей кровли, а деревянные для менее важных участков.

Самое основное в обустройстве кровли – монтаж стропил двускатной крыши, на видео в Интернете их часто называют стропильной ногой. Исходя из сложности конструкции и размеров кровли определяется и необходимость использования лежней, раскосов, прогонов и даже мауэрлатов.

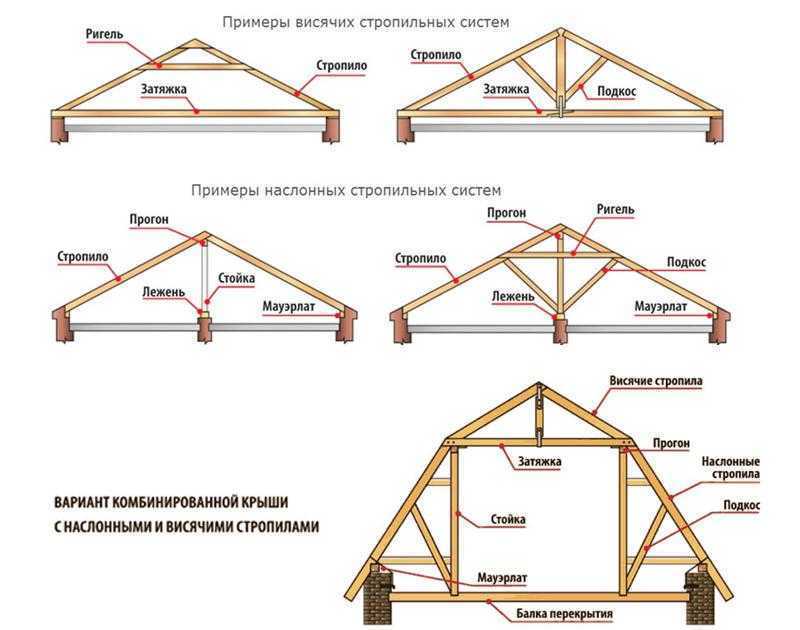

Кровля (монтаж двускатной крыши) предполагает наличие стропил, которые условно можно поделить на несколько видов, отличающихся между собой по техническим характеристикам и принципу монтажа:

• Наслонные стропила – пятки в них обладают прочными конструктивными опорами. Наслонная стропильная нога упирается нижним краем в мауэрлат или в потолочный венец сруба. Верхним краем стропило может упираться в зеркальный аналог смежной стропилины (распорная система), или горизонтально уложенную балку под коньком (безраспорная система).
• Висячие стропильные ноги, которые сверху упираются одна в другую, а снизу устанавливаются на дополнительную балку – затяжку. Она, в свою очередь, соединяет нижние пятки соседних стропил, образуя треугольный модуль, называемый фермой. Затяжка компенсирует процессы растяжения и давление на стены осуществляется только по вертикали. Это распорная система, которая при этом не передает распор на стены.

Относительно типа стропил подразделяются и сами конструкции: наслонные либо висячие.

Чтобы система была более устойчивой, к ней присоединяют подкосы и дополнительные стойки. Для монтажа верхних опор для насланных стропильных ног устраивают лежни и прогоны.

На самом деле конструктивные особенности стропильной системы гораздо более сложные, чем приведенные стандартные примеры.

Конструкция кровли

Прежде чем начать монтаж двухскатной крыши необходимо разобраться, что она из себя представляет. Конструкция отличается от всех остальных фронтонами. Можно привести следующие их разновидности в зависимости от способа сборки стропильной системы:

• односкатная — фронтоны имеют форму трапеции или прямоугольного треугольника;
• двускатная характеризуется треугольными фронтонами;
• четырехскатная (вальмовая) не имеет вертикальных граней.

Стропильная система двухскатной крыши

Двускатная крыша является наиболее распространенной моделью для укрытия домов, бани, других вспомогательных помещений. Однако, кроме выбора основных параметров (угла наклона, материала для укрытия) мастеру необходимо определиться с моделью стропильной системы для крыши.

Для двускатной крыши таких систем существует несколько:

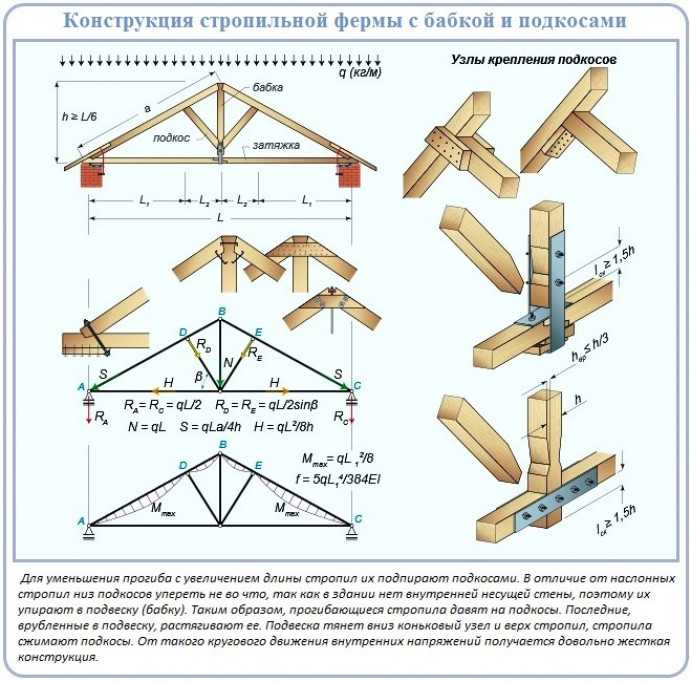

• С центральной подвеской.
• Вариант без использования подвески.
• W-образная модель.
• Висячая модель стропильной системы.

Это могут быть конструкции, оборудованные аттиком, укороченными подвесками и оригинальными арками. Выбор той или иной модели в каждом конкретном случае зависит от назначения мансарды. Для жилых комнат рекомендуется выбирать стропила без центральных балок и перегородок. Однако, на практике предстоит столкнуться с проблемой усиления поперечных конструкций, проведения дополнительной стяжки. Практически все модели стропил для двускатной крыши можно сделать своими руками.

Выбор кровельного материала

Следующий шаг в установке двускатной крыши своими руками заключается в выборе качественного кровельного материала для укрытия дома, бани, других строений. Выбираемая основа должна быть максимально прочной, легко монтироваться на стропильную систему с обрешеткой. Устойчивость к воздействию сильных ветров и сопоставимость с выбранным углом наклона являются важнейшими параметрами оптимального выбора.

При желании можно посмотреть фото-инструкцию по основным правилам выбора. На сегодняшний день в магазинах строительных материалов по доступным ценам можно выбрать следующие типы кровли:

• Металлочерепица и профнастил.
• Битумная черепица.
• Керамическая черепица.
• Оцинкованная кровля.

1. Выбор кровли. Эконом-класс
2. Какую кровлю выбрать для крыши — Основные виды кровли
3. Какая кровля лучше — фальц — гибкая черепица.

Существенные различия между данными материалами заключаются в практическом выборе типа обрешетки. Некоторые основы такие, как двускатная крыша из профлиста своими руками, являются слишком мягкими, а потому требуют укладки сплошной обрешетки.

Монтаж стропильной системы двускатной крыши

Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:

• крепление мауэрлата к стене;
• крепление стропил к мауэрлату;
• скрепление стропил между собой.

Основные этапы возведения двускатной крыши

Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:

• установка мауэрлата;
• монтаж стропил под проектным углом;
• скрепление ног в верхней части;
• раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
• монтаж контробрешетки, обрешетки, гидроизоляции;
• утепление кровельной системы своими руками;
• установка нижней обрешетки, монтаж кровельного покрытия.

Далее стоит рассмотреть основные узлы стропильной системы, чтобы установка была выполнена с соблюдением технологии.

Крепление мауэрлата к стене

При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен. При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.

При этом укладку выполняют под углом равным уклону скатов. Второй вариант — пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.

Выполнить работу можно несколькими способами:

1. Закрепление на скобы. Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
2. Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
3. Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.

При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала — 6 м, а стены могут быть большей длины. Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.

Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.

Важно предусмотреть гидроизоляцию между деревом и каменным материалом. Для этого чаще всего применяют рубероид, линокром или гидроизол.

Крепление стропил к мауэрлату

Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:

• с запилом;
• без запила.

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).
2 вида крепления стропил к мауэрлату

Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.

Установка стропильной системы

Стропила собирают перед установкой на мауэрлат. При этом первоначально монтируют краевые «ноги», а лишь потом приступают к конструированию внутренних опор. Перед установкой можно собрать только треугольники стропил, а поперечные балки, арки, бабку и несущую ногу можно монтировать уже наверху. Инструкция по сборке стропильной системы двускатной крыши своими руками:

1. Наверх поднимают первую пару стропильных ног, которые устанавливают на временные крепежи.
2. По такому же принципу устанавливают вторую фронтальную пару.
3. Между двумя парами стропильных ног необходимо натянуть веревку, которая будет выполнять роль регулятора при равнении промежуточных элементов стропил.
4. Все пары поочередно поднимают наверх, размещая их через равные промежутки. После установки последней треугольной конструкции по верхнему контуру укладывают коньковый брус.

Крепление смежных деталей производится теми же способами, что и при соединении мауэрлата. Концевые края каждой пары монтируют к мауэрлату при помощи металлических скоб или уголков, которые надежно удерживают древесный брус в должном положении.

Инструкция по монтажу двускатной крыши — фото

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.
Мауэрлат подбирают в зависимости от толщины стен дома.

Между торцом стены и деревянным брусом укладывают слой гидроизоляции (например, рубероида), снижающей скорость гниения. От прочности опорной рамы и качества фиксации зависит долговечность кровли.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

Монтаж стропил происходит с применением шаблона.

Монтаж обрешетки крыши

На сегодняшний день существует два основных способа расположения обрешетки: сплошная и выборочная модель. Выбор зависит от используемого типа кровли. Для более мягких и податливых типов материала лучше применять сплошную обрешетку, при которой деревянные рейки укладываются максимально близко друг к другу. Для прочных составов, устойчивых к воздействию механических и природных факторов, можно использовать выборочную модель обрешетки. Наряду с данным этапом одновременно проводят утепление кровли, применяя для этого изоляционную пленку и любой утеплитель.

Не стоит забывать и о дополнительной укладке влагозащитного слоя, который предупредит забивание дождевой и талой воды в щели между черепицей (другим кровельным материалом).

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

Утепление

Для защиты чердачного помещения от утечек тепла используют:

• листовой пенополистирол или пенопласт;
• рулонную минеральную вату.

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Между утеплителем и внешним слоем отделки предусматривают слой гидроизоляции, чердак изнутри обшивают фанерой или шпунтованной доской.

Сборка фронтона

Торцевые фронтоны устанавливают непосредственно перед укладкой кровельного материала. Собирают фронтон из деревянного бруса, изготовленного из качественных пород древесины. Модель для самостоятельной сборки выбирают, исходя из типа кровельной основы. Это может быть сплошная, разреженная или редкая модель торцевого фронтона.

Монтаж двухскатной крыши видео

Устройство стропильной системы двухскатной крыши дома: видео

Сочетание технологической простоты процесса монтажа, доступной цены и привлекательного внешнего вида делает двухскатные крыши популярными, как среди профессиональных строителей, так и у владельцев строящихся домов. Обладая основными знаниями конструктивного строения кровли с двумя скатами, строительство покрытия здания может быть выполнено самостоятельно, без привлечения дорогостоящих специалистов.

Крыша с двумя скатами

Правильный выбор материалов и размеров основных элементов кровельной конструкции, а также качественно выполненный монтаж будет залогом надёжности и внешней красоты двухскатной крыши.

Вернуться к оглавлению

Содержание материала

• 1 Виды двухскатных крыш
• 2 Конструктивные элементы двухскатной крыши
  • 2.1 Мауэрлат
  • 2.2 Лежень
  • 2.3 Стропильная нога или стропила
  • 2.4 Затяжка
  • 2.5 Стойки
  • 2.6 Подкосы
  • 2.7 Обрешётка
  • 2.8 Конёк
  • 2.9 Свесы
  • 2.10 Кобылки
  • 2.11 Фронтон
• 3 Особенности проектирования двухскатной крыши
• 4 Порядок проведения монтажа двухскатной кровли

Виды двухскатных крыш

Под двухскатной крышей в строительстве принято понимать покрытие дома материалом, препятствующим проникновению в здание осадков атмосферного происхождения, а также обеспечивающим сохранение тепла, расположение которого выполнено из двух плоскостей или скатов под наклоном друг к другу. Двухскатные крыши подразделяются на следующие типы.

В зависимости от назначения, конфигурации, а также величины будущей постройки планируется и тип крыши.

Вернуться к оглавлению

Конструктивные элементы двухскатной крыши

Устройство двухскатной крыши предполагает последовательное крепление элементов, которые в совокупности обеспечивают защиту здания от внешних атмосферных факторов. Материалом для их изготовления служат пиломатериалы различного размера.
Конструкция двускатных кровель состоит из следующих основных частей.

Мауэрлат

Представляет собой брус, уложенный по периметру несущих стен дома и выполняющий функцию равномерного распределения нагрузки от стропильной системы на здание.
Оптимальным материалом для мауэрлата служит просушенный хвойный брус сечения 100-150 мм, допускается также использование брёвен или полу брёвен.

Размещение мауэрлата

Крепление к стенам постройки осуществляется посредством анкеров или металлических резьбовых прутов, которые должны обеспечить максимально надёжную фиксацию.

Лежень

Так называются брус, расположенные параллельно несущим стенам, функцией которых является обеспечить распределение точечной нагрузки при устройстве вертикальных кровельных опор.
Сечение бруса выбирается в зависимости от размера стоек, но, как правило, совпадает с тем, который используется для мауэрлата.

Размещение леженя

Расположение и способы крепления лежней зависит от общей конструкции кровли.

Стропильная нога или стропила

Является составной части стропильной системы, выполняющей роль каркаса двухскатной крыши. Пара стропильных ног, скреплённые между собой под углом, образуют один из несущих треугольников, количество которых определяется размером и типом будущей кровли. Изготавливают стропила, как правило, из качественного бруса сечения 50 на 150 мм, для лёгких кровельных конструкций допускается также сечение 50 на 100 мм. Крепление стропильной ноги к мауэрлату может быть:

• Жёсткими, обеспечивающим неподвижное соединение, применяющиеся для кирпичных домов и блочных сооружений; Размещение строительной ноги

• Скользящим, предусматривающим подвижность кровельного каркаса при усадке, используется при устройстве покрытия домов из рубленного бревна или зданий из оцилиндрованного бруса.

Затяжка

Так называют горизонтально расположенный брус между стропилами, который выполняет функцию распора и стягивающий стропильные ноги в паре между собой.
В качестве материала используют брус аналогичный тому, из которого выполнены стропильные ноги. Если затяжку выполняют из сдвоенных элементов, то допускается использование более тонких досок.

Размещение затяжек

Крепление может быть выполнено двумя способами:

• враспор;
• внахлест.

Для закрепления затяжек используются специальные металлические крепёжные элементы.
Затяжку, установленную в верхней части стропильной пары также называют ригелем.

Стойки

Выполняющие роль вертикальных опор стропильной системы, нижняя их часть упирается в лежень, а верхняя в стропильную ногу.

Размещение стоек

Расположение стоек и используемый пиломатериал зависит от общего устройства крыши, а также от функционального назначения подкровельного пространства. Также стойки выполняющие роль каркаса при обустройстве в подкровельном пространстве жилого помещения.

Подкосы

Таким термином принято называть дополнительный упор из бруса, выполненный под углом к вертикальным опорам, основание которого упирается в затяжку, а верхняя часть в стропило.

Его основной функцией является обеспечение дополнительной жёсткости кровельной конструкции.

Размещение подкосов

Для изготовления подкосов используется брус, аналогичный используемому для стропил, а крепление выполняется с помощью металлического крепежа.

Обрешётка

Представляет собой горизонтально уложенные на внешнюю сторону стропил доски или брусья, которые служат основанием для укладки кровельного материала.
По способу укладки обрешётка может быть:

1. Сплошная. При этом доски укладываются вплотную к друг другу с максимально допустимым зазором между ними 1 см. Такой способ рекомендуется при монтаже мягких видов кровли.

   Обрешетка крыши

2. Разреженная. В этом случае доски располагаются с расстоянием между ними, его величина зависит от типа кровельного материала и толщины материала самой обрешётки. Например, при устройстве кровли под шифер расстояние между досками обрешётки может быть до 50 см, а при монтаже крыши под металлочерепицу оно равно величине стандартной волны и составляет 35 см.

Устройство обрешётки может быть выполнено из таких материалов, как:

• обрезная доска;
• не обрезная доска;
• влагостойкая фанера;
• ориентированно-стружечная плита;
• шпунтованная доска.

Вид материала для укладки зависит от типа внешнего покрытия кровли.

Пример обрешетки крыши

Конёк

В двухскатных крышах таким термином обозначают место соединения стропил, которое образует горизонтальную линию и фиксируется брусом или коньковым прогоном. Основным его назначением является создание и закрепление конфигурации кровли.

Крепление конькового бруса зависит от общей кровельной конструкции, оно может осуществляться как с внутренней стороны соединения стропил в пары, так и с внешней.

При этом используются специальные крепёжные элементы и выполняются технологические запилы мест соединения деталей.

Строение коньковой детали

Другим значением термина конёк является обозначения элемента кровельного покрытия, который обеспечивает защиту от прямого попадания воды. Для разных видов кровельных материалов применяется различная конфигурация деталей конька.

Свесы

Выступающие за пределы здания край крыши, выполняющие функцию дополнительной защиты от снега и дождя, называются свесами. Их монтаж не менее важен, чем формирование самой стропильной системы, поскольку помимо выполнения своей основной задачи, он придаёт зданию законченный и красивый вид.

Примеры свесов крыши

Свесы или карнизы могут быть следующих типов:

• заподлицо;
• открытый;
• закрытый;
• с выступом стропил.

В зависимости от типа карниза и общего дизайна выполняется обшивка свеса, для которой могут применяться следующие варианты материалов:

• деревянная вагонка, строганная доска;
• оцинкованные листы;
• пластиковая вагонка или сайдинг;
• софиты или вентилирующий сайдинг.

Технология монтажа и крепления выбирается с учётом типа обшивки.

Кобылки

Это доска, с помощью которой производится удлинение стропила для обустройства свеса.
Как правило, для её изготовления берутся более тонкие доски, что позволяет:

• более точно сформировать конфигурацию карниза;
• снизить стоимость пиломатериала;
• облегчить монтаж стропильной системы.
Размещение кровельной кобылки

Крепление кобылок к стропилу осуществляется либо четырьмя гроздями, либо болтами, используя при этом количество не менее 2-х.

Фронтон

Так называют продолжение стены строения, расположенное между парами стропилами. Его основной функцией является обеспечение защиты подкровельного пространства от атмосферных осадков, дополнительно фронтон служит для распределения кровельной нагрузки и является элементом общего дизайна.

Размещение фронтона крыши

Устройство фронтона может быть выполнено либо из того же материала, что и само здание, либо из альтернативного. В большинстве случаев монтаж фронтонов выполняется после установки стропил двухскатной крыши и укладки покрытия.

Вернуться к оглавлению

Особенности проектирования двухскатной крыши

При планировании и подготовке проекта будущего дома необходимо учитывать несколько основных моментов, от которых будет зависеть устройство стропильной системы двухскатной крыши, а также количество и состав необходимого пиломатериала.

1. Из чего изготовлено строение? Это важно, поскольку необходимо изначально определить оптимальный способ крепления стропильной системы к зданию.
   Если материалом будущего дома будет бревно или брус, то верхний венец послужит мауэрлатом.
2. Каково функциональное назначение подкровельного пространства? От ответа на этот вопрос зависит тип стропильной системы и расположение её основных элементов, а также необходимость утепления кровли.
   Если в подкровельном пространстве планируется располагать жилое помещение, то возможны два основных варианта конструкций:

Реже для комфортного обустройства мансардного этажа применяют разно уровневое строение кровли.



Все вышеперечисленные моменты необходимо учитывать суммарно на стадии проектирования здания, чтобы обеспечить оптимальное соотношение функциональных качества кровли со стоимостью её постройки.

Вернуться к оглавлению

Порядок проведения монтажа двухскатной кровли

Надёжность и долговечность будущего покрытия здания зависит не только от точного проектирования и подготовки качественных материалов, но и от соблюдения технологии при монтаже элементов кровельной конструкции.


При этом работы проводятся в следующем порядке.

• Монтаж мауэрлата, лежней и балок перекрытия. Данный этап необходим при устройстве кровли на здание из кирпича или блоков любого состава. Для дома из бревна или бруса необходимо установить только перекрывные балки.
  При выполнении данных работ нужно особое внимание уделить креплению элементов к зданию, чтобы обеспечить надёжность соединения; Монтаж мауэрлата, лежней и балок перекрытия

• Установка стропильных пар. Технология монтажа и крепления стропил к мауэрлату отличается при различных типах стропиловки:

  При любом типе стропильной системы первоначально выставляются пары у фронтонов с соблюдением вертикального уровня. Промежуточные элементы рекомендуется устанавливать по натянутому шпагату, чтобы обеспечить единую высоту конька по всей длине.
  Установленные элементы временно фиксируются наклонными растяжками, чтобы избежать нарушения вертикали;

• Зашивка фронтона двухскатной крыши. Выполняется различными способами, в зависимости от его типа:
  • Каркасный. Первоначально выстраивается деревянный каркас с учётом планируемых окон и дверей. Также учитывают и тип внешней обшивки, чтобы обеспечить её крепление к брускам каркаса; Пример зашивки каркасного фронтона

  • Бревенчатый или брусовый. Как правило, данный тип устройства фронтона выполняется на этапе возведения стен. Если он устанавливается на кирпичное или блочное основание здание, то его монтаж выполняется перед установкой стропильной системы; Пример бревенчатого фронтона

  • Кирпичный или блочный. Также устанавливается одновременно со зданием или до устройства стропиловки. Для обшивки на фронтон дополнительно крепятся деревянные рейки, как основание для отделки. Пример кирпичного фронтона

  Обшивка декоративным материалом выполняется снизу вверх, при этом угловые элементы обрезаются по шаблону. При использовании деревянных элементов подрезка углов может быть выполнена по окончании работ по зашивке на месте;

• Монтаж обрешётки. В зависимости от типа будущего покрытия, доски обрешётки закрепляются гвоздями, начиная от карниза на необходимом расстоянии. При креплении необходимо учесть вылет края досок над фронтоном для обустройства свеса. При необходимости стыковать доски обрешётки, то это выполняется на одной из стропил в разбежку. Как правило, свес над фронтоном выравнивают после укладки всей обрешётки, подрезая по натянутому шпагату. При монтаже обрешётки двухскатной мансардной крыши места изгиба укрепляются дополнительными досками; Монтаж обрешетки

• Монтаж кровельного покрытия. Производится с учётом инструкций по установке производителя конкретного материала.
  На данном этапе производится также утепление и гидроизоляция кровли; Монтаж гидроизоляции и кровельного покрытия крыши




• Подшивка свесов. Является завершающим этапом. Выполняется с учётом особенностей дизайн проекта и отделочного материала.
  При выполнении работ необходимо обеспечить вентиляцию, чтобы исключить преждевременное гниение деревянных элементов.
  Существует два основных способа подшивки:
• по стропилам, когда доски фиксируются с нижней их части либо вдоль, либо поперек на дополнительные рейки; Подшивка свесов крыши

• с установкой короба, который соединяет край стропила и стену здания, а также является каркасом для фиксации декоративных элементов.

Смотрите в видео: подробный процесс установки двускатной крыши дома.

Зная ключевые технологические особенности и соблюдая порядок монтажа можно выполнить сборку двухскатной крыши своими руками. Таким образом, устройство двухскатной крыши является оптимальным решением при строительстве надёжной и недорогой кровли жилого дома.

Строительство крыши

Монтаж стропильных элементов, а также внешнего покрытия может быть выполнен своими руками, поскольку технология строительства крыши дома проста и не требует специального оборудования. Зная порядок проведения работ и принципиальное устройство кровли все монтажные работы можно выполнить самостоятельно.

Как построить двускатную крышу без потолочных балок | На главную Руководства

Джозеф Уэст

Стандартная треугольная крыша, известная как двускатная, строится с использованием стропил, которые представляют собой диагональные элементы, поддерживающие кровельные материалы. Но двускатная крыша также требует некоторой формы горизонтальной распорки, потому что вес крыши приводит к тому, что стропила расходятся по карнизу. Во многих конструкциях эта горизонтальная связь обеспечивается потолочными балками, прикрепленными к нижней части стропил. Если ваш проект не включает потолочные балки, как в случае со сводчатыми потолками, вам понадобится альтернативный подход.

Несущий конек

1. Несущий конек является стандартной альтернативой потолочным балкам. В этой конструкции вершины стропил крепятся к несущему коньковому брусу, идущему по длине крыши. Не путайте эту структурную коньковую балку с обычной коньковой доской, которая представляет собой небольшой кусок пиломатериала, который просто облегчает строительство крыши. Для структурного конька требуется большая балка, которая переносит вес крыши на прочные стойки, которые обычно находятся в торцевых стенах конструкции.

Расчет конька конструкции

1. Проектирование конька конструкции сложнее, чем проектирование крыши с потолочными балками; Вам следует проконсультироваться с инженером-строителем. Тем не менее, вы можете выполнить некоторые базовые расчеты, чтобы получить общее представление о требованиях к коньку. Конек должен выдерживать примерно одну треть веса крыши (остальные две трети поддерживаются боковыми стенками). Найдите площадь вашей крыши в квадратных футах и ​​умножьте ее на максимальную ожидаемую нагрузку на крышу (обычное значение — 40 фунтов на квадратный фут). Разделите это число на 3, чтобы найти максимальную нагрузку на коньковую балку.

Центральная стена

1. Несущая центральная стена, которая доходит до внутреннего конька крыши, может заменить структурную коньковую балку. В этой конструкции стропила крепятся к ненесущей коньковой доске, которая опирается непосредственно на внутреннюю стену. Эта внутренняя стена поддерживает вес крыши и не позволяет коньку провисать; если конек не может провисать, крыша не может расползаться по карнизу. Этот подход позволяет избежать затрат и сложности, связанных с проектированием и строительством крыши с несущей коньковой балкой, но есть один существенный недостаток: эта центральная стена должна быть расположена над какой-либо формой фундаментной перегородки, которая будет передавать нагрузку крыши на землю. .

Торцевые стены

1. В небольших конструкциях с умеренными нагрузками на крышу иногда можно обойтись без боковых связей, если боковые стены надежно прикреплены к торцевым стенам. Боковые стены не могут распространяться по углам конструкции, потому что торцевые стены выполняют функцию боковых распорок, а если боковые стены короткие, тяга в середине стен легче передается на углы конструкции. Трудно напрямую анализировать этот тип дизайна; если вы выберете этот подход, проконсультируйтесь с опытным плотником или инженером-строителем.

Список литературы

• Национальная ассоциация сертифицированных домашних инспекторов: Освоение проверки на крыше
• Beamchek: Введение в пути нагрузки и дизайн древесины

Ресурсы

• .net.net: Roof Framing

Writester Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio Bio. Уэст пишет о технике, сельском хозяйстве и религии с 2006 года. Он активно занимается наукой и практикой устойчивого сельского хозяйства и сейчас пишет в основном на эти темы. В 2009 году он получил сертификат редактора. и имеет степень бакалавра наук Калифорнийского университета в Сан-Диего.

12-футовые туры-Google Suce

AlleshoppingBildervideoSmapsNewsbücher

Sucoptionen

Bilder

Alle Anzeigen

Alle Anzeigen

12 ‘Common Truss 4/12 Cith at Anzeigen

12′ Жительные Трусс 4/12 Cithen ®

9.warards ®
. › строительные материалы › стропильные фермы

41,00 $

Полностью собранный, чистый пролет · Общая нагрузка 62 фунта на квадратный фут · Рассчитан на 2 фута по центральному промежутку · Изображения приведены только в иллюстративных целях, фактические …

12-футовая обычная ферма для жилых помещений с уклоном 4/12 в Menards®

www.menards.com › строительные материалы › фермы для крыши

43,00 $

Полностью собранный, чистый пролет · 40 фунтов на квадратный фут общая нагрузка · Рассчитан на расстояние 2 фута по центру · Изображения приведены только в иллюстративных целях, фактические . ..

Строительство 12-футовой пролетной фермы — eHow

www.ehow.com › … › Столярные работы и ремонт

Есть два простых способа построить ферму крыши с пролетом 12 футов. Они похожи и используют верхние пояса стропил, которые наклоняются от вершины к внешним стенам.

12 футов Стандартная стальная ферма — Центр скидок строителей

buildersdiscount.net › Магазин

12 футов Стандартная стальная ферма. Артикул: TSSS12 Категории: Стальные фермы, Фермы. Сопутствующие товары. 20-футовая двойная стальная ферма коллектора · Подробнее · 40 футов

Стандартная ферма — 4/12 (16–40 футов) — PBS Direct

pbsdirect.com › продукция › стандартная ферма-4-12

71,10 $ до 248,40 $ Auf Lager

Скат крыши 4/12 Разработан в соответствии со строительными нормами. … Мы можем заказать ферму практически любой формы и длины, используя сорт пиломатериала, который вы …

Самодельная 12-футовая ферма — HowToSpecialist. com

howtospecialist.com › Вернуть

Самодельная 12-футовая ферма. Очень полезно было следовать вашим планам, но одну вещь, которую я изменил с фанерными косынками, было то, что они не устанавливались заподлицо с деревом, а просто использовались …

Ферма крыши 12 футов. Размах + 8 дюймов. Консоль, наклон 4/12 | Патрик Морин

www.patrickmorin.com › … › Кровельные фермы

57,99 канадских долларов

Дом · Строительные материалы · Конструкционная древесина · Структура · Кровельные фермы; Ферма крыши 12 футов. Размах + 8 дюймов. Консоль, наклон 4/12 …

12-ФУТОВАЯ СТАНДАРТНАЯ ФЕРМА (2′ OC 50psf) — LEN-CO LUMBER

www.lencobuffalo.com › product-p

… Код товара: T12. Свяжитесь с нами, чтобы узнать текущие цены! Описание. Стандартная кровельная ферма Из-за высокой волатильности рынка…

12-футовая алюминиевая ферма для стойки с наружным диаметром 2 дюйма — алюминиевый пролет

www.
