Как поставить стропила на двухскатную крышу

Главная » Разное » Как поставить стропила на двухскатную крышу

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

• Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
• Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
• Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Посмотрите еще статьи:

Обрамление двускатной крыши

Строительство фронтона с концом баржи, распорками прогонов и хомутами

На рисунке выше показан вид сверху на двускатную крышу . Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропил снаружи здания. Стропила снаружи образует свес, к которому можно крепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает в себя не только балки, общие стропила и конек, как описано на предыдущих страницах.Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные брусья в двускатной крыше;

Вешалки: Вешалки представляют собой высокие деревянные балки, обычно размером 220 x 45, которые выступают из каждой стены и сидят на ней. Металлическая обвязка используется для крепления балок потолка к подвесам, чтобы они не провисали под весом потолка, за счет технического уменьшения их пролета.

Двускатная крыша шаг за шагом

Шаг 1: Стеновые плиты и балки

Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900 в зависимости от веса кровельного покрытия, например, черепицы) и разрежьте / закрепите балки чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.

Шаг 2: гребень

Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному для каждого торца фронтона. Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

Шаг 3: Общие стропила

Для двускатной крыши используются только обычные стропила.Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество). Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

Шаг 4: Поднимите стропила

Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять балку лестницы, напоследок.Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, опираясь друг на друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте. Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

Шаг 5: Лестничные фермы

Есть несколько способов сделать это. Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить их на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем. Переверните его и уложите стропило без птичьего рта напротив него спиной к спине, затем перенесите на него положение выступов, прежде чем прибить его к ним, чтобы сформировать лестничную ферму. Тогда это довольно легко поднять и прибить за один раз, и я считаю это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д.На картинке ниже показано, как устроены башмаки, как если бы стропила без птичьей пасти еще не прибивали.

Шаг 6: Закрепите фронтальный конец

Если только фронтальный конец не является кирпичной кладкой, вам нужно будет построить немного шипов, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски , Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что размещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы. Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.

Шаг 7: Хомуты

Хомуты нуждаются в срезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные. Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поместить по одной на каждом конце и по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

Шаг 8: прогоны и распорки

Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

Щелкните здесь, чтобы увидеть советы по облицовке и потолку

Есть вопросы или комментарии по поводу устройства двускатной крыши?

,

Как заменить сгнившие стропила на двускатной крыше | Home Guides

Сухая гниль на концах двускатных стропил должна быть устранена до того, как она распространится на кровельную обшивку или стропила чердака. Если сухая гниль обширна, привлеките подрядчика для замены сгнивших стропил и обшивки и устранения сухой гнили. Но самодельный мастер с базовым столярным опытом и инструментами может заменить несколько сгнивших стропил. Работа требует работы на переносных подмостках, которые вы можете получить на сдаче в аренду.

Подготовка

Разместите переносные подмости в области конца стропила с укоренением. Отрегулируйте подмости для удобного доступа к кровле по свесу.

Удалите участок черепицы от края крыши до верхней линии свеса, используя 16-дюймовый гвоздь и молоток, чтобы вытащить кровельные гвозди. Вырежьте кусок рубероида с помощью канцелярского ножа. Вытащите гвозди, которыми обшивка свеса крепится к верхнему краю сгнившего стропильного хвоста.

Отрегулируйте подмости для доступа к нижней стороне выступа и установите сабельную пилу с лезвием для резки металла. Вставьте лезвие в шов между внешним концом стропильной опоры и облицовкой и обрежьте гвозди, которыми облицовка крепится к концу стропила.

Установите в пилу нож для резки дерева. Начните с нижнего края хвоста стропила там, где он встречается с внешней стеной. Сделайте вертикальный надрез прямо до нижней стороны обшивки и удалите сгнивший хвостик стропила.

Замена стропила

Расположите ручку регулируемого угольника напротив нижней стороны обшивки на линии, где было снято стропило, перпендикулярно стене. Отрегулируйте лезвие угольника так, чтобы оно совпадало с вертикальным разрезом на стропиле у стены.

Отметьте угол (уклон крыши) на одном конце бруса каркаса того же размера, что и стропила, например, два на шесть или больше, используя квадрат в качестве направляющей. Отрежьте угол дисковой пилой.

Работайте с подмостей и измерьте расстояние от верхнего конца стропила до точки, где облицовка встречается с обшивкой крыши. Перенесите это измерение на кусок пиломатериала. Используйте угольник в качестве ориентира, чтобы обозначить угол наклона крыши и отрезать хвостовую часть стропила.

Установите аккумуляторную дрель с насадкой-винтом. Расположите хвостовую часть стропила напротив нижней стороны обшивки между обрезанным концом стропила и облицовкой. Ввинтите 2-дюймовые винты для настила через обшивку сверху и в верхний край стропильной опоры с интервалами 4 дюйма.

Работайте снизу и прикрепите верхний конец стропильного хвоста к обрезанному концу стропила винтом через нижний край стропильного хвоста.

Прикрепите облицовочную доску к концу стропильной опоры с помощью гвоздей с гальваническим покрытием 16d. Используйте не менее трех гвоздей, равномерно расположенных через лицевую часть фасции и в хвостовую часть стропила.

Повторите эти процедуры для замены других сгнивших стропил. Открытые участки обшивки готовы для установки рубероида и черепицы, которые соответствуют существующей черепице.

.

Как построить двускатную крышу | Home Guides

Двускатная крыша — это двускатная крыша с двумя скатами, которые сходятся на центральной линии конька. Традиционно каркасные двускатные крыши используют стропила и могут иметь два разных уклона для одной и той же крыши, в то время как ферменные крыши должны иметь одинаковый уклон с обеих сторон. Ферменная крыша считается устройством, позволяющим сэкономить время, поскольку фермы обычно покупаются в собранном виде. Однако большой вес стропильных ферм означает, что их необходимо поднимать на место с помощью тележки со стрелой и закреплять несколькими рабочими.Как вариант, двухскатную крышу с традиционным каркасом может оформить один человек.

Найдите и загрузите программное обеспечение для проектирования крыш. Введите тип крыши (двухскатный), высоту, размер конструкции и тип крыши (обычная или ферменная), и программа рассчитает размер и размеры необходимых вам пиломатериалов и / или ферм. Подготовьте список пиломатериалов (габаритов и размеров) на основе результатов работы программы.

Подготовьте стропила, используя измерительный угольник и угол, чтобы отметить правильный угол на каждом стропиле, где они будут прикреплены к коньковой доске.Обрежьте стропило в правильном месте циркулярной пилой. Отметьте угол в 90 градусов, где стропила будут сидеть на верхней пластине, и разрежьте стропила лобзиком.

Установите коньковую доску на правильную высоту, соорудив временную опору у каждого фронтона и прикрепив коньковую доску к опорам гвоздями. Прикрепите первые два стропила к коньковой доске гвоздями на фронтонном конце. Определите, нужно ли внести какие-либо корректировки для лучшего прилегания, и при необходимости отрегулируйте углы и разрезы на стропилах.Прибейте оставшиеся стропила к коньковой доске с правильным интервалом. На каждом конце фронтона прибейте по три или четыре концевых шпильки для дополнительной поддержки. Обрежьте свисающие концы стропил дисковой пилой до нужного угла для фасции.

Гвоздями или шурупами фанеру к стропилам, начиная от карниза и поднимаясь вверх. Фанеру можно разрезать на куски меньшего размера для индивидуального работника. Прикрепите к фанере строительную бумагу и водонепроницаемую мембрану в соответствии с местными строительными нормами.Приложите бумагу к вентиляционным отверстиям в крыше или другим препятствиям, затем продолжайте с обеих сторон. Вырежьте заплатку с прорезью перекрестия для вентиляционного отверстия или препятствия и поместите ее поверх окружающей бумаги, и закрепите скобами. Вырежьте и придайте форму окладу для установки вокруг слуховых окон, кровельных долин и световых люков, а также пригвоздите их к месту.

Подготовьте крышу для черепицы, зарубив меловую линию возле карниза, чтобы обеспечить перекрытие черепицы в полдюйма. Прибейте начальный ряд черепицы на место, используя меловую линию в качестве ориентира, затем используйте начальный ряд в качестве ориентира для следующего ряда черепицы.По линии конька обрежьте черепицу по козырьку и установите черепицу по всей длине. Обрежьте черепицу на концах фронтона универсальным ножом. Для кровельных вентиляционных отверстий и дымоходов уложите черепицу к ней, закрепите гидроизоляцию над вентиляционными отверстиями и вокруг дымоходов с помощью клея, затем отрежьте черепицу с помощью канцелярского ножа до нужного размера и формы, чтобы закрыть гидроизоляцию.

При желании установите водосточные желоба и водосточные трубы, потолочные перекрытия, отделку и облицовку.

.

Резка обычных стропил | JLC Онлайн

Возвращаясь к основам , чтобы заложить прочный фундамент для следующего поколения строителей, JLC запускает новую серию основ для обучения профессиям. Мы сосредоточимся на некоторых навыках, которые разносторонний плотник должен приобрести в течение первого года работы. Наша цель — предоставить учебник для людей, желающих войти в отрасль, а также освежить в памяти ветеранов и инструмент, который руководители бизнеса могут использовать при обучении сотрудников.Мы расскажем как о каркасе, так и об отделке, от раскладки и резки обычных элементов каркаса до подвесных дверей и беговой отделки. Мы поговорим о технических аспектах каждого компонента и затронем базовую терминологию, которая имеет решающее значение для четкого и лаконичного общения на рабочем месте.

В этой первой части мы начнем с каркаса крыши:

Цель: Продемонстрировать основы расчета, разметки и резки обычных стропил для полной двускатной крыши или односкатной крыши на крыльце или небольшое дополнение.

Необходимые навыки:

• Умение читать рулетку / линейку.
• Знакомство с использованием Speed ​​Square.
• Умение безопасно работать с циркулярной пилой.

Инструменты: Есть несколько подходов к выкладке стропил. Я расскажу о наиболее эффективном методе, который я нашел, при котором используется калькулятор Construction Master * и квадрат макета. Единственные другие инструменты, необходимые для разметки, — рулетка и острый карандаш.

Чтобы распилить стропило, вам понадобятся:

• Циркулярная пила
• Ручная пила или лобзик
• Защитные очки

* Обзор калькулятора Construction Master см. В видео.

Материалы
° 2×6 (или больше) стропила

Термины стропила
Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться:

• Отвес , обычно называемый ребристым ребром , на верхнем конце стропила.
• Birdsmouth , который состоит из двух разрезов — горизонтального разреза сиденья и вертикального разреза плеча .
• Хвост , который может быть отрезан вертикально или под прямым углом, в зависимости от детализации карниза.

Найдите эти элементы стропил на иллюстрации ниже:

Схема стропил
Чтобы выложить стропило, вам необходимо знать уклон крыши и рассчитать пролет стропил :

Уклон крыши — это уклон крыши, выраженный как отношение количества дюймы подъема (вертикальное перемещение) на каждый фут пробега (горизонтальное перемещение).В нашем примере у нас есть крыша 7:12 — 7 дюймов подъема на каждый фут пробега. На строительных калькуляторах уклон часто называют «шагом».

Прогон стропил — это горизонтальное расстояние, которое проходит стропила. На сплошной двускатной крыше это равно половине ширины здания минус половина толщины конька.

Расчет длины стропил

Последовательность расчетов для определения длины стропила в Construction Master показана ниже. Обратите внимание, что длина стропила измеряется от кончика отвеса на верхнем конце стропила (гребня) до линии застройки (показанной красной пунктирной линией в разрезе / фасаде ниже). Длина стропил не включает свес стропил.

,

Смотрите также

• Как правильно положить рубероид на крышу
• Как снять обшивку крыши на уаз хантер
• Как спланировать крышу дома зная размер коробки
• Как избавиться от снега на крыше
• Как заделать щель между трубой и крышей из шифера
• Как снять багажник с крыши йети
• Как правильно связать сферу у крыши
• Как выбрать еврорубероид для крыши
• Как избавиться от гнезда ос под крышей
• Как построить крышу двухскатную для бани
• Как соединить дома и гараж под одну крышу с переходом

Стропила для двухскатной крыши. Конструкция стропил для обустройства крыши с двумя скатами

You are here

Главная » Статьи

01.01.2020 в 23:33

Статьи

Содержание

1. Стропила для двухскатной крыши. Конструкция стропил для обустройства крыши с двумя скатами
2. Как поставить стропила одному. Технология строительства
3. Стропила виды. Конструкция стропильной системы двускатной крыши
   • Особенности
   • Виды
4. Стропильная система двускатной крыши чертеж. Как сделать двухскатную крышу дома – пошаговая инструкция
   • Составные части крыши
5. Устройство двускатной крыши с висячими стропилами. Стропильная система висячего типа
6. Видео установка стропил двускатной крыши, своими руками. Серия №16

Стропила для двухскатной крыши. Конструкция стропил для обустройства крыши с двумя скатами

Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

• Мауэрлат . Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
• Стропила . Из таких элементов создается вся конструкция (прочитайте также: » Как устроена конструкция стропильной системы, какую лучше выбрать «). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
• Затяжка . Данная деталь служит для сцепления стропил и обеспечения их жесткости.
• Прогоны . В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
• Стойка для стропил . Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
• Подкосы . Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
• Лежень . На него опирается стойка для стропил, а также крепятся подкосы.

Как поставить стропила одному. Технология строительства

Иллюстрация	Пошаговая инструкция
	Подготовка материалов . Для сборки стропильной системы будем использовать доску 200×50 мм. Кроме того, понадобятся крепежные метизы и гидроизоляционные материалы. Пиломатериалы перед работой пропитываем антисептиком и высушиваем.
	Монтаж мауэрлатов . В соответствии с ранее предложенными чертежами, мауэрлаты кладём на боковые несущие стены. Перед установкой балок, поверх кирпичной кладки выстилаем битумную подложку. Мауэрлат к стене крепим анкерными болтами с диаметром не менее 12 мм. Шаг установки болтов выбираем не менее 1,5 м.
	Монтаж лежня . Укладка лежня на промежуточную стену выполняется по тому же принципу, что и монтаж мауэрлатов. Разница в том, что лежень укладываем в две доски, так как распределение нагрузок на него будет больше, чем на внешние стены.
	Монтаж конькового прогона . На лежне вплотную к фронтонам крепим крайние вертикальные стойки. Чтобы стойки при монтаже не смещались, временно фиксируем их диагональными подкосами. Поверх стоек с помощью перфорированных металлических уголков крепим горизонтальную балку – коньковый прогон, на котором сойдутся вершины стропильных ног. По примеру крайних стоек в промежуток между прогоном и лежнем устанавливаем промежуточные дополнительные опоры с шагом 80 см.
	Подгонка первого стропила . К прогону и мауэрлату прикладываем установленную на ребро доску. На доске на уровне прогона и на уровне мауэрлата расчерчиваем края выемки с одной горизонтальной и одной вертикальной стороной. В итоге край свеса балки ниже мауэрлата должен составить не менее 60 см. По сделанной разметке вырезаем углы.
	Подгонка стропил . По примеру одной заготовки на другой доске делаются идентичные вырезы. Затем балки устанавливаются на прогон и схватываются струбциной. По уровню размечаем строго вертикальную осевую линию, по которой разрезаем совмещенные доски. В итоге должен получиться конек, как это показано на фото.
	Крепление стропил . Совмещённые на прогоне балки крепим перфорированными металлическими уголками в нижней и в верхней части. Кроме того, коньковый узел дополнительно стягиваем используя перфорированную металлическую пластину. Все крепления выполняются на саморезы. Для большей надежности используем цветные саморезы, так как они оцинкованные. Черные саморезы пригодны только для временного монтажа.
	Установка стропил . Напротив, уже собранной стропильной фермы устанавливаем крайнюю ферму. Между установленными конструкциями натягиваем шнуры, один на уровне конька, другой посредине и еще один ближе к мауэрлату. По шнурам устанавливаем и выравниваем в плоскости промежуточные стропила.
	Установка затяжек . Чтобы укрепить стропильные фермы на уровне лежня, крепим горизонтальные распорки, которые должны по обеим сторонам пройти через край противоположных стропил. Затяжку делаем из поставленной на ребро доски. Доску к стойке крепим на саморезы, а к диагональным балкам саморезами и болтом с гайкой через накидные шайбы. Аналогичные затяжки устанавливаем в нижней части каждой фермы. Боковые торцы затяжек обрезаем вровень с поверхностью стропил. Впоследствии установленные затяжки будут использоваться как балки перекрытия.
	Подрезка свесов . Размечаем каждый свес так, чтобы была выемка под крепление карнизной доски и вертикальный срез для установки ветровой доски. Можно делать замеры на каждой доске по отдельности, а можно сделать один шаблон и обойти с ним все свесы и ровно перенести разметку . По сделанной разметке все свесы обрезаем торцовочной пилой.

Стропила виды. Конструкция стропильной системы двускатной крыши

Двускатная крыша пользуется большой популярностью, так как ее возведение считается относительно простым и быстрым этапом в строительстве дома. Разные виды двускатной кровли позволяют выбрать подходящий вариант для конкретной постройки. Поставить такую кровельную конструкцию не составит большого труда, если имеется даже небольшой опыт в строительстве, но в одиночку, конечно, не справиться. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Виды

Каркасная конструкция двускатной крыши может быть:

• наслонной;
• висячей.

Характерно, что в большинстве строений используется стропильная система наслонного типа, внутри которой есть несущие стены. Каркас, таким образом, служит промежуточной опорой. При ширине крыши не больше 10 м обычно используется одна опора. Крыша шириной больше 10 м имеет несколько пропорционально расположенных опор. Каркас в виде стропильной системы висячего типа возможен в том случае, когда строение может обойтись одной опорой, не имея внутренних несущих стен. Такая кровля выстраивается из двух поясов – верхнего (два стропила), нижнего (жестко соединенные затяжки). Опираются стропила на мауэрлат, а концы стропил выходят на наружные стены.

Двускатная ломаная кровля может иметь усиление в виде опорных рам, которые не дают провисать наклонной крыше. Так можно получить более прочную конструкцию. Висячая ломаная крыша имеет дополнительные опорные рамы, к которым устанавливаются стены мансарды. Опорная рама, которая расположена под несущей стеной внутри, берет на себя часть нагрузки, что позволяет немного облегчить конструкцию кровли.

Стропильная система двускатной крыши чертеж. Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

Источник: https://milyj-dom.ru-land.com/novosti/kryshi-shemy-iz-kakih-elementov-sostoit-konstrukciya-kryshi-derevyannogo-doma

Устройство двускатной крыши с висячими стропилами.

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

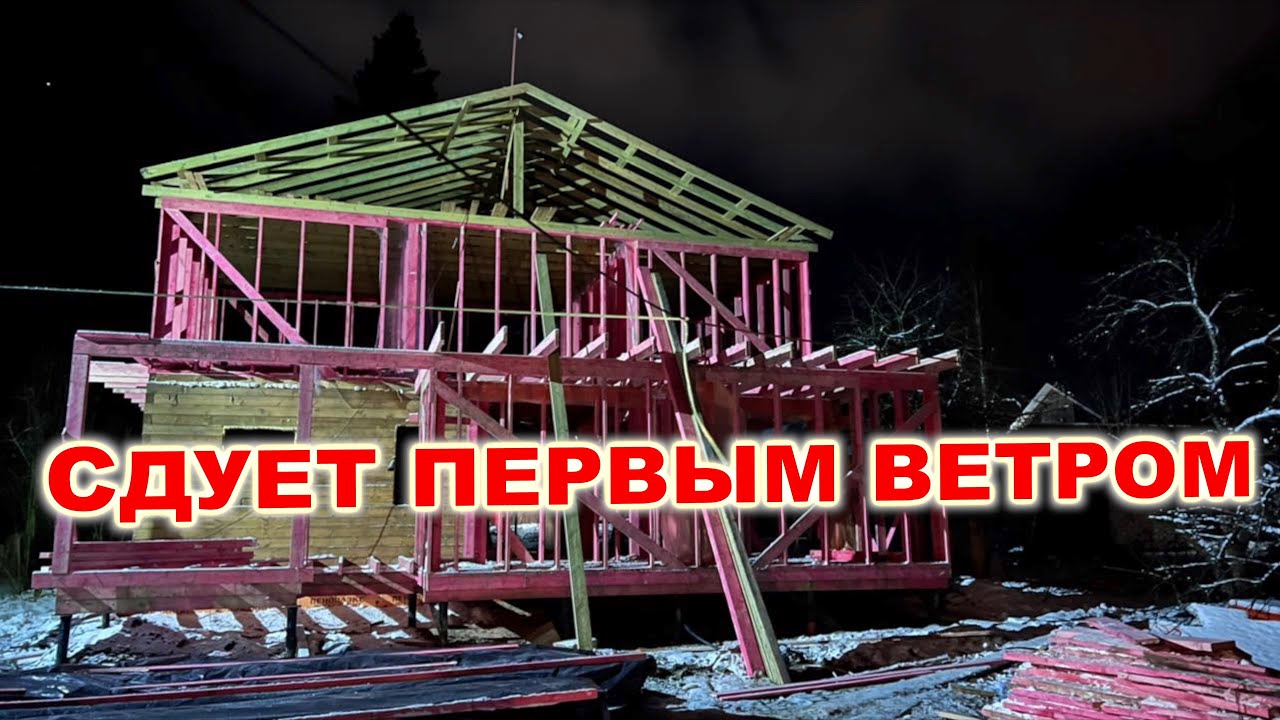

Видео установка стропил двускатной крыши, своими руками. Серия №16

Категории: Стропила для двухскатной крыши, Стропила для обустройства, Стропильная система, Двускатная крыша, Пошаговая инструкция, Крыши с висячими стропилами, Висячий тип

Понравилось? Поделитесь с друзьями!

⇦ Построить дом из несъемной опалубки. Монтаж различных видов опалубок для стен дома

⇨ Наплавляемая кровля. Что собой представляет наплавляемая кровля

Как построить сарай: построить крышу сарая

Видео о каркасе односкатной крыши

Односкатная крыша, пожалуй, самая сложная часть сарая. Этот учебник предназначен для того, чтобы провести вас через этапы строительства односкатной крыши для простого сарая с двускатной крышей для пролетов до 10 футов. Используемые изображения показывают крышу с шагом 4 из 12, но шаг можно изменить на любой, указанный в ваших планах сарая. Следуя пошаговым инструкциям, вы научитесь:

Добро пожаловать в этот учебник по строительству односкатной крыши. Здесь вы узнаете об этапах строительства односкатной крыши, включая установку стропил и профнастила.

Если вы еще не построили стропила крыши , вы можете ознакомиться с учебным пособием о том, как их построить, в шаге 4 этой серии по строительству сарая.

шаг 1 ОТМЕТЬТЕ МЕСТА СТРИЛОП НА СТЕННЫХ ПЛАСТИНАХ сарая

Первым шагом к установке стропил крыши является разметка мест расположения стропил на верхних пластинах. Начните планировку с конца сарая, показанного на планах. Отметьте расположение стропил на высоте 24 дюйма по центру, используя ту же технику разметки, которая использовалась для разметки стоек, показанных на пятом видео из этой серии видео.

Выложите вторую стену, начиная с того же конца сарая, где вы выкладывали первую стену.

Шаг 2 УСТАНОВКА ТОРЦЕВЫХ СТРОП НА ПЛАСТИНАХ СТЕНЫ сарая

Второй шаг – установка концевых стропил на концах сарая. Убедитесь, что используются два стропила с косынкой только с одной стороны, а сторона стропила без косынки обращена наружу

Установите стропило на верхние пластины и выровняйте фронтон стропила с верхней пластиной на фронтонный конец сарая. Удостоверьтесь, что выступ птичьего рта стропила одинаков на обоих концах стропила.

Прикрепите стропила к верхним пластинам, используя 3 гвоздя 8d в каждом месте соединения стропила с верхней пластиной.

Таким же образом установите стропила на противоположном конце сарая.

Стропила можно временно защитить от падения, прибив доску 2×4 к торцу фронтона, или на некоторых навесах сайдинг будет выступать над верхними пластинами. В этом сарае показаны обе техники.

шаг 3 УСТАНОВИТЕ СТРУНУ МЕЖДУ ДВУМЯ КОНЦЕВЫМИ СТРОИЛАМИ

Третий шаг очень прост, но важно помочь вам выровнять все остальные стропила. Установите струнную линию между вершинами двух концевых стропил. Сделайте веревку достаточно тугой, чтобы она не провисала, но и не настолько тугой, чтобы тянуть концевые стропила вниз.

Вы можете завязать узел на веревке и зацепить ее в зазоре между концами стропил или просто вбить гвоздь в место, где два стропила сходятся на вершине, и привязать к нему веревку.

шаг 4 УСТАНОВКА ОСТАВШИХСЯ СТРИЛ ОДВАРНОЙ КРЫШИ

Четвертый шаг – установить оставшиеся стропила крыши между двумя крайними стропилами.

Установите каждое стропило на соответствующие метки на верхних пластинах и совместите его вершину с линией струны. Затем прибейте его к верхним пластинам, используя 3 гвоздя 8d в каждом месте соединения стропила с верхней пластиной.

Шаг 5. УСТАНОВКА ПОДКЛАДНОЙ ОБЛИЦОВКИ НА СТРОИЛАХ НАРАВА

Пятый шаг – установка подкладочной панели. Подобшивка представляет собой доску 2×4 или 2×6, которая соединяет нижний край стропил крыши.

Начните с того, что обрежьте доски лицевой панели по длине, а затем отметьте доски разметкой на расстоянии 24 дюйма от центра. Это хорошо работает для одновременной компоновки обеих лицевых панелей.

Совместите метки на фризовой доске с концами стропил, убедитесь, что конец, с которого вы начали разметку на фризовой доске, совмещен с тем же концом, с которого вы раскладывали стропила на навесе.

Убедитесь, что лицевая панель находится на одном уровне с верхней частью стропил, и прибейте лицевую панель к хвостовикам стропил, используя 2 гвоздя 12d в каждом соединении.

Установите вторую панель с другой стороны сарая так же, как первую.

Шаг 6 УСТАНОВИТЕ ПЕРВЫЙ ЛИСТ НА СТРИЛОГА ОДНОНАВАРНОЙ КРЫШИ

Шестой шаг – установка первого куска обшивки, начиная с того же конца, с которого вы укладывали фермы. 7/16 дюймов OSB Чаще всего используется для обшивки крыш. Он поставляется в листах 4×8 и устанавливается с помощью гвоздей 8d. Установите профнастил на стропила нижним краем заподлицо с рейкой, а конец заподлицо с лицевой стороной стропила. Убедитесь, что конец, который разделяет стропило со следующим листом, разделяет верхний край стропила.

Прибейте обшивку к фасции и торцевой стропиле. Сначала вы можете использовать несколько гвоздей, чтобы удерживать лист на месте, а затем вернуться позже и прибить всю крышу за один раз.

шаг 7 РАСПОЛОЖЕНИЕ РАСПОЛОЖЕНИЙ НА ВЕРХНЕМ КРАЯХ ЛИСТА И ПРИБИВАЙТЕ ПРОФИЛЬ К СТРОПИЛАМ

Седьмой шаг – наметьте расположение стропил на верхнем краю листа и прикрепите обшивку к стропилам. .

Прикрепите рулетку к фронтону навеса, к которому прибита обшивка, и отметьте 24-дюймовую центральную разметку по верхнему краю куска обшивки или держите рулетку, чтобы показать размер макета во время регулировки стропила.

Переместите каждое стропило, чтобы совместить его с разметкой, и прибейте обшивку к стропилу. Это зафиксирует стропила на месте, чтобы они оставались на макете, пока вы продолжаете устанавливать профнастил на крышу.

Когда два куска обшивки встречаются на стропиле, каждый лист ложится на половину верхнего края стропила. После того, как вы отрегулируете стропила, чтобы они равномерно держали каждый кусок профилированного покрытия, вы прибьете защитное покрытие.

шаг 8 ПРОВЕРЬТЕ КОНЦЫ ФРОНДАНА И УСТАНОВИТЕ ОСТАЛЬНУЮ ЧАСТЬ ЛИСТА

Восьмой шаг – выровнять концы фронтона и завершить установку первого ряда листов. Всегда устанавливайте полный ряд защитного покрытия перед установкой следующего ряда.

Последний кусок кровельного покрытия необходимо отрезать так, чтобы стропила фронтона стояли идеально вертикально. Сначала проверьте фронтон сарая, с которого вы начали планировку, и убедитесь, что он вертикальный. Возможно, вам придется закрепить его, чтобы удерживать на месте. Затем сделайте стропило на еще не обшитом листами конце отвесно.

Теперь измерьте размер обшивки, необходимой для покрытия от фронтона сарая до стыка обшивки в первом ряду. Нарежьте пленку и установите ее.

шаг 9 УСТАНОВКА ОСТАЛЬНЫХ РЯДОВ ПРОФИЛИРОВАННОЙ ОБЛИЦОВКИ

Девятый шаг – установка оставшихся рядов обшивки. Листы в каждом ряду должны располагаться в шахматном порядке относительно предыдущего ряда. Обычно они устанавливаются со смещением в 4 фута. Это увеличивает прочность стропильной системы.

Начните с того же конца, с которого вы разложили стропила, и установите лист, который был обрезан для создания схемы расположения в шахматном порядке.

Кровельное покрытие должно иметь зазор в ⅛ дюйма между краями, чтобы обеспечить возможность расширения. Используйте несколько гвоздей 8d в стыке между листами, чтобы удерживать зазор открытым, пока вы прибиваете лист к стропилам.

Прибейте лист к стропилам, а затем удалите гвозди, удерживающие зазор между листами открытым.

шаг 10 ПРИБИРАЙТЕ ГВОЗДИ С ПРОФИЛИРОВАННОЙ КРЫШИ САРАВА

Десятый шаг заключается в установке гвоздей по краям и в центре листов крыши. Если вы еще этого не сделали, вам нужно будет установить гвозди через каждые 6 дюймов по краям и через каждые 12 дюймов в центре листов.

Многие марки OSB. иметь маркировку, близкую к 24 дюймам на центральном макете, чтобы помочь вам найти стропила внизу.

После того, как вы установили защитное покрытие для первой стороны, вы повторите процесс для второй стороны крыши.

Планы двускатной крыши 12×24

Этот пошаговый проект «сделай сам» представляет собой примерно План двускатной крыши 12×24 . Эта статья является ЧАСТЬЮ 2 проекта сарая 12×24, где я покажу вам, как построить двускатную крышу. Вы даже можете пристроить небольшой чердак к односкатной крыше, чтобы создать дополнительное место для хранения. Добавьте усиление на крышу, если вы живете в районе с сильным снегопадом или ураганами. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум-планы ЗДЕСЬ .

Проекты, разработанные из этих планов

12 × 24 Планы крыши Gable

Строительство A-12 × 24 Shed

[Tabs Tab1 = ”Материалы” Tab2 = »Инструменты». tab3=»Время» tab4=»Связанные планы»] [tab id=1]

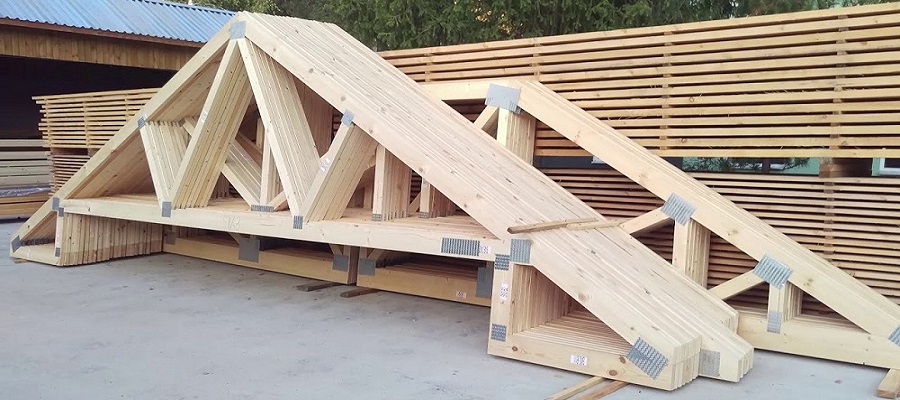

• I  – 22 куска пиломатериала 2 × 6 – длина 96 дюймов, 1 часть – длина 144 дюйма 13x ФЕРМА
• I  – 4 шт. пиломатериала 2×4 – длина 7 1/4″, 22 шт. бруса 2×4 – длина 21 1/4″, 4 шт. – длина 35 ″, 18 шт. – длина 48 ″ ОПОРЫ
• G  – 4 шт. сайдинга T1-11 – длина 34″x48″, 2 шт. – длина 48″x48″ КОНЕЦ
• J  – 8 шт. пиломатериалов 2×6 – длина 96 дюймов, 24 шт. – длина 3 3/4 ″ КОНСТРУКЦИИ
• K  – 10 кусков фанеры 3/4″ – длина 48″x96″, 4 куска – длина 48″x48″, 4 куска бруса 1×8 – длина 96″ КРЫША
• L  – 450 кв.м толя, 450 кв.м битумной черепицы КРОВЛЯ
• M  – 2 шт. пиломатериала 1 × 8 – длина 302 1/2″, 4 шт. – длина 97 1/4″ ОБРЕЗКИ

• 36 пиломатериалов 2×6 – 8 футов
• 13 пиломатериалов 2×6 – 12 футов
• 15 пиломатериалов 2×4 – 8 футов
• 3 шт. сайдинга T1-11 – 4’x8’
• 12 кусков фанеры 3/4″ – 4’x8’
• 1/2″ фанера
• 4 пиломатериала 1×8 – 8 футов
• 8 пиломатериалов 1×8 – 10 футов
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• 4d гвозди, стропильные стяжки
• наполнитель для дерева, клей для дерева, морилка/краска
• 500 кв. футов толя, 500 кв. футов битумной черепицы

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab id =3]

 Один день

[/tab][tab id=4]

• ЧАСТЬ 1: планы навесов 12×24
• ЧАСТЬ 2: Чертежи крыши навеса 12×24
• ЧАСТЬ 3: Планы двойных дверей сарая

[/tab][/tabs]
