Как установить стропила на сруб правильно: проектировка и самостоятельный монтаж

Содержание:

Варианты монтажа стропильной системы
Проектировка стропильной системы дома
Технология монтажа наслонных стропил
Видео про монтаж стропильной системы

После возведения стен и ожидания в течение полугода для завершения усадки, можно переходить к следующему этапу строительства – установке кровельной системы. Для деревянных домов и бань чаще всего выбирается стандартная двускатная крыша со значительным уклоном, на которой не будет скапливаться снег. Стропила для сруба должны быть прочными и правильно установленными, от надёжности выполнения кровли зависит защищённость стен и перекрытий и долговечность всего строения. Как ставить стропила на сруб?

Варианты монтажа стропильной системы

Перед установкой стропил необходимо смонтировать потолочные балки. В верхнем венце сруба необходимо сделать технологическое отверстие, которое называют врубкой – в него будет устанавливаться балка. При этом отверстие не должно быть сквозным, чтобы торец потолочной балки не страдал от действия атмосферных явлений.

Расстояние между балками зависит от того, какой материал предполагается использовать для перекрытия, и от вариантов использования чердака или мансардного помещения. Минимальный рекомендуемый шаг составляет полметра.

Монтаж стропил на сруб может осуществляться двумя основными способами:

Стропила собираются в фермы на земле, и готовые конструкции потом поднимаются на крышу. Такой вариант можно использовать в том случае, если кровля будет иметь небольшой вес. Для подъёма ферм на крышу можно привлекать спецтехнику, а можно обойтись просто силами нескольких человек.
Второй вариант – стропила по одному поднимаются на крышу и монтируются сразу наверху. Это удобно, если стропила сами по себе имеют большой вес, и поднять готовую конструкцию наверх будет проблематично.

Для стропил важно использовать лучший пиломатериал. Для них используют брус, в котором не должно быть сучков, трещин или каких-либо иных дефектов.

Стропила должны быть идеально ровными и прямыми, перед установкой все элементы деревянной конструкции обязательно обрабатывают специальными составами против гниения. Помимо антисептика они нуждаются в обработке антипиренами, особенно это важно для крыши бани.

Проектировка стропильной системы дома

Проект кровли зависит от площади здания, а также от предполагаемого веса кровельного материала. Кроме того, нужно учитывать ветровые и снеговые нагрузки в регионе, так как именно кровля должна будет защищать дом от всех ударов стихии. Двускатная стропильная система представляет собой прямоугольный треугольник, его верхнюю часть называют коньком крыши.

Самый распространённый вариант стропил изготавливается из обрезной доски, её сечение составляет 40/150 мм. Выделяют висячие и наслонные стропила: в первом случае балки упираются в стены сруба и соединяются между собой на коньке, их фиксируют горизонтальные перемычки и подпорки.

Обычно этот тип конструкции используется для домов большой сложности, и желательно предварительно спроектировать ферму на бумаге, чтобы определиться с необходимым числом подпорок. Расчёт должен учитывать несколько факторов:

Высота конька. Если крыша будет иметь большой уклон, поэтому на ней не будет задерживаться снег. Но при этом потребуется больше кровельного материала, поэтому работа обойдётся дороже.
Нужно рассчитать оптимальную длину стропил. Напуск под козырёк должен составлять около 30-40 см, это позволит отводить лишнюю влагу от стен.
Необходимо определиться с типом крепления балок в коньке: между собой они могут соединяться деревянной или металлической пластиной, кроме того, может использоваться метод соединения врубкой, в котором крепёжным элементом выступает болт.

Дополнительные опорные сооружения помогут избежать провисания стропил, их нужно обязательно устанавливать в том случае, если их длина превышает 4,5 м.

Наслонная система также является распространённой: в этом случае стропильные ноги прикрепляются к коньковому прогону и оказывают на стены минимальную распирающую нагрузку. Такая конструкция чаще применяется для жилых домов, так как коньковый прогон устанавливается на внутренние несущие стены, и именно на него приходится максимальная нагрузка от веса кровли.

Технология монтажа наслонных стропил

Как установить стропила на сруб? Стропильная система предусматривает крепление к потолочным балкам или мауэрлату, роль которого в срубе выполняет верхний венец. Важно убедиться, что он расположен строго горизонтально, так как от этого будет зависеть надёжность установки крыши.

Устанавливаются опорные стойки, которые должны располагаться строго вертикально. К ним прикрепляется коньковый прогон, к которому будут монтироваться стропила.

Крепление стропил к срубу может выполняться несколькими вариантами в зависимости от проекта:

В первом случае верхнюю часть стропила помещают на конёк, балки соединяются между собой скользящей опорой. Нижняя часть стропил прикрепляется к мауэрлату врубкой с дополнительными креплениями по бокам.

Второй вариант подразумевает крепление верхних концов стропил друг к другу болтовым соединением или металлической либо деревянной пластиной. Нижнюю часть стропила закрепляют к мауэрлату подвижным соединением.
Верхняя часть стропил прикрепляется к коньковому прогону, сбираясь в единый коньковый узел. Для нижних частей используется такое же плавающее соединение.

Поскольку нижняя часть стропил не является жёстко закреплённой, осадка не будет оказывать большого влияния на конструкцию кровли. Однако иногда применяется дополнительная распорная система, которая обеспечивает жёсткое прикрепление верхнего венца сруба к стропилам.

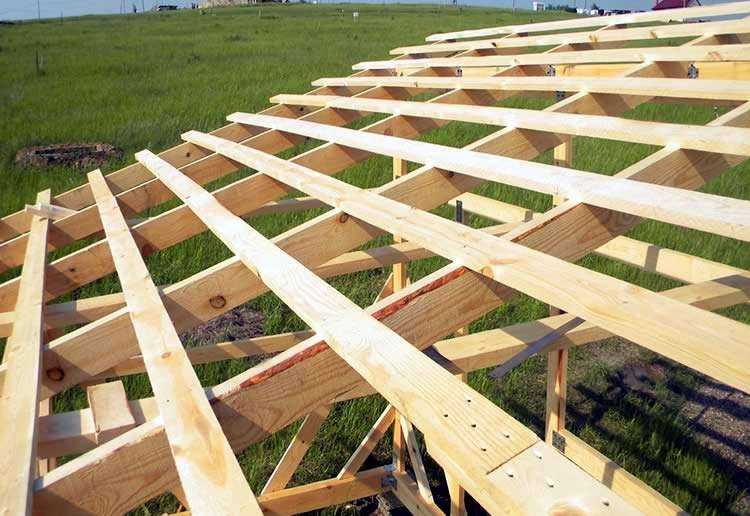

Установленные стропила дополняются деревянной перпендикулярной обрешёткой из бруса, после чего можно переходить к утеплительным работам и укладке кровельного материала. Возведение стропильной системы – сложный технологический этап, поэтому желательно привлекать к этой работе специалистов. Особенно важной частью работы является проектировка, позволяющая рассчитать правильное положение стропил.

Как поставить стропила на дом – подробные рекомендации + Видео

Установку стропил лучше доверить специалистам, крыша – не тот элемент здания, с которым можно экспериментировать. Однако знать азы и особенности того, как поставить стропила на дом, необходимо, хотя бы для того, чтобы проконтролировать качество работы и уметь соорудить несложную стропильную конструкцию.

Как правильно поставить стропила на дом – разберемся с терминами!

Если большинство людей мало-мальски представляет себе, что такое стропила, то вот с остальными терминами, встречающимися в деле кровельщика, может возникнуть проблема. Мауэрлат, ригель, лежень, стойка, подкос, прогон – вряд ли тут обойтись без помощи специализированной литературы или опытного строителя! Впрочем, если вы читаете эту статью, то вполне обойдетесь и без них.

Мауэрлат – традиционно это деревянная балка сечением 15*15 см, которая выполняет роль крайней нижней опоры для стропил, распределяя нагрузку от точек стыкования стропил на всю верхнюю площадь стены. В последнее время вместо дерева часто используют металл, для мауэрлатов это швеллеры и двутавры. Мауэрлат устанавливается с небольшим отступом от внешнего края стены и закрепляется. Для предотвращения гниения и коррозии снизу балки изолируются рубероидом или другим водонепроницаемым материалом. Именно с этого элемента зачастую и начинают установку стропил.
Лежень – дополнительный брус для распределения нагрузки от стропил по всему периметру стен. От мауэрлатов отличаются тем, что лежни устанавливаются внутри сложных стропильных конструкций, то есть они не являются обязательным элементом крыши, а лишь дополнением в нужных случаях.
Стойка – вертикальный брус, который усиливает стропильную конструкцию изнутри. На стойки устанавливаются в свою очередь прогоны, которые подпираются подкосами – наклонными брусами, которые поддерживают горизонтальные элементы и противодействуют сжатию или перекосу конструкции.
Прогон – горизонтально расположенная балка, которая перпендикулярно пересекает стропила по всей длине крыши. В конструкции кровли можно выделить три типа прогонов – коньковый (на котором сходятся стропила вверху крыши), боковые прогоны и мауэрлаты, о которых написано выше.
Ригель — балка, которая устанавливается между стропильными ногами, увеличивая прочность конструкции и ее устойчивость. Обычно сечение ригелей – 10*15 см.
Стропильные ноги или стропила – балки, на которые непосредственно и устанавливается кровельное покрытие. Стропила – это также общее название для всей стропильной конструкции. Для этого элемента используют брус сечением 10*15 см. Для изготовления дощатой стропильной системы применяется сосновая доска с сечением 50*150 мм или 60*200 мм.

Перед установкой элементов необходимо точно рассчитать их количество, а также учесть возможные нагрузки на стропила: они могут быть одними при установке шифера, другими для черепицы и третьими для листов профнастила.

Например, односкатная крыша, сооруженная из минимального количества элементов, с легкостью выдержит листы металла или шифера, тогда как под черепицей со временем стропила могут деформироваться, прогнуться, а значит, вам потребуется дополнительно укрепить конструкцию стойками или подкосами, а также использовать брусья с большим сечением.

Как правильно установить стропила – наслонные или висячие?

Стропильные конструкции разделяют на две группы – наслонные и висячие. Висячие стропила обычно сооружаются на кровлях зданий без внутренних несущих стен. Висячая конструкция опирается на коньковый прогон и мауэрлаты, а внизу скрепляется затяжками, которые не дают стропилам под воздействием нагрузки разъехаться в стороны. Следует отметить, что на висячие стропила уходит гораздо больше лесоматериала, поскольку этим обеспечивается их устойчивость. Сэкономить древесину можно на дощатых стропилах, поскольку на варианты из бревен уходит на 15-20 % больше лесоматериалов.

Наслонные стропила устанавливаются на тех зданиях, внутри которых есть несущие стены, поскольку для этого типа нужны минимум три точки опоры. Наслонными элементами можно перекрыть пролет максимальной длиной до 6,5 метров. Если есть необходимость увеличить ширину перекрываемой площади, то этого легко достичь за счет установки дополнительных опор: при одном дополнительном стояке ширину можно увеличить до 12 метров, а при двух – до 15!

В зависимости от сечения брусьев, которые применяются для изготовления стропильных ног, шаг расположения стропил варьируется от 0,8 до 1,2 м. Нижние концы в наслонном типе стропильной конструкции упираются в мауэрлаты, а верхние – в прогоны. Сооружение подстропильной рамы, включающей прогоны, стойки и подкосы, обеспечивает особую устойчивость стропильных ног. Такой тип чаще всего применяется в частном строительстве, поскольку с одной стороны получается крепкая и надежная крыша, а с другой стороны наслонные стропила весьма экономны – древесины на них, по сравнению с висячими, нужно в разы меньше. Довольно часто кровлю сооружают, комбинируя оба типа.

Как ставить стропила на крышу – что за чем?

Для начала, руководствуясь подробными инструкциями, как рассчитать количество бруса на дом, которые приведены в отдельной статье, вычислите, сколько вам необходимо материала. Перед установкой элементов стропильной конструкции их необходимо обработать составами против грибков, насекомых и антипиренами, препятствующими воспламенению. Потратившись на эти составы перед тем, как ставить стропила на крышу, вы продлите срок их эксплуатации на десятки лет.

Как ставить стропила на крышу — пошаговая схема

Шаг 1: Установка мауэрлатов

Самым важным соединением в наслонных вариантах считается место опоры стропильной ноги на мауэрлат. Именно с закрепления мауэрлата и начинается установка. Для этого предварительно бетонируются в стенах металлические штыри, которые уходят вглубь стен как минимум на 40 см. Для этих же целей будут пригодны и проволочные скрутки, диаметр которых будет не меньше 6 мм.

Шаг 2: Делаем макет

Поднимите наверх два бруса, которые будут стропильными ногами. Вырежьте выемки на левой и правой ноге для упора в мауэрлаты, не забудьте пометить для себя, к какой стороне какой брус относится. Установите брусья, соединив их вверху, чтобы сделать пометки для выемок в верхней их части. Выемки нужны для того, чтобы сделать соединение с упором, а не внахлест – такое считают крайне ненадежным даже при сильном укреплении гвоздями.

Шаг 3: Готовим стропила

По готовым стропильным ногам, как по макетам, подготавливаем на земле последующие брусья.

Шаг 4: Устанавливаем первые стропила

На двух противоположных краях крыши устанавливаем по паре стропильных ног и натягиваем между ними веревки, которые будут рабочим уровнем при закреплении остальных пар.

Шаг 5: Устанавливаем стропила

После проведения всех замеров и подготовки брусьев устанавливаем оставшиеся стропила. В зависимости от угла наклона кровли, колеблется и расстояние между ними – при наклоне в 30° такое расстояние может быть около 70 см. Чем больше угол, тем меньше расстояние.

Шаг 6: Дополнительные элементы

При необходимости устанавливаются стойки, прогоны, ригели. Прежде всего, такая необходимость может быть вызвана весом кровельных материалов, например, черепицы, а также погодными особенностями, такими как обильные снегопады.

Автор: Михаил Малофеев

Вам нужно будет знать, как построить стропила крыши при возведении постоянной конструкции на вашем участке. Плотницкие работы очень зависят от точного измерения угла наклона и пролета крыши. Эти размеры определяют, какими фигурами следует руководствоваться на угольнике при раскрое стропил.

Разделите скорректированную цифру на 2, чтобы определить размер участка здания.
Введите эту цифру как «пробег» в кровельном калькуляторе.
Рассчитать уклон крыши.
Обозначается X/12 и может быть включен в ваши строительные планы.
Например, крыша с шагом 7/12 поднимается на 7 дюймов на каждые 12 дюймов высоты.
Введите это значение в калькулятор шага.
Отрегулируйте ступенчатые датчики на угольнике каркаса в соответствии с числами для уклона крыши.
В этом примере поместите линейку на 7 на коротком язычке квадрата.
Поместите другой калибр на 12 на более длинном корпусе квадрата.

Измерьте ширину стены.
Вычтите это число из 12.
Сдвиньте квадрат вниз по доске на то количество дюймов, на которое должен быть выступ.
Отметьте эту линию.

По сравнению с аналогичными стропилами, кровельные фермы гораздо более экономичны и просты в установке, что делает их отличным проектом «сделай сам». Как правило, кровельные фермы могут стоить на 30-50% меньше, чем каркас крыши на месте.

Фермы изготавливаются в контролируемой среде с использованием передового программного обеспечения и технологий, что оставляет минимальное пространство для ошибок. Точность важна для правильной подгонки всех компонентов, и установка изготовленных ферм — лучший способ обеспечить это качество.

Кровельные фермы устанавливаются очень быстро, что иногда позволяет выполнить работу, на которую в противном случае ушли бы недели, всего за несколько дней или даже часов! Многие пакеты стропильных ферм поставляются с инструкциями, которые помогут вам в этом процессе. Это может сэкономить вам много времени, денег и энергии.

В большинстве случаев готовые кровельные фермы можно установить всего за один день. Однако, если вы новичок в этом процессе, это может быть немного кривой обучения. В этих шести шагах мы объясним, как безопасно и эффективно установить стропильную ферму.

Как и в случае любого строительного проекта, перед началом работы важно убедиться, что у вас есть все необходимые знания, материалы и средства защиты хорошее начало!). Вот некоторые рекомендации по обеспечению безопасности при строительстве, о которых следует помнить:

Когда вы будете готовы к установке, начните с разметки стеновых пластин в местах, где вы планируете разместить фермы. Обычно фермы располагаются на расстоянии около 2 футов друг от друга в центре. Не забудьте сделать это на настенных панелях с обеих сторон.

Вручную или с помощью крана поднимите первую ферму и поместите ее на крышу в вертикальной плоскости так, чтобы она совпадала с концом диагональной связи стропила. Временно прикрепите первую ферму к обеим соответствующим пластинам стены.

Поднимите вторую ферму и временно привяжите ее к первой ферме с помощью горизонтальных связей вдоль стропил и потолочных стяжек. Обе фермы должны быть вертикальными. Повторите этот процесс с остальными фермами, временно прикрепив их к той ферме, которая стояла ранее.

После установки и временного раскоса всех ферм закрепите постоянные диагональные раскосы на каждой из стропил под углом 45°. Сделайте это, прибив их гвоздями к стеновой пластине, закрепленной как можно выше на первой ферме, а также оставив место для верхней продольной распорки позже. Затем прикрепите продольные распорки к оставшимся стропилам, стойкам и потолочным стяжкам. В этом случае временное крепление становится ненужным и может быть удалено.
