Как поставить опалубку на неровной поверхности: Как правильно поставить опалубку для фундамента на неровном участке?

установка маяков, армирование и заливка?

Бетон используется на любом из этапов строительства в качестве основного строительного материала. Он наделен оптимальным набором характеристик, поэтому используется для укрепления сооружений, укладки отмосток, создания стяжек, полов и дорожек. Часто возникает необходимость кладки бетона под уклоном. У этого процесса есть нюансы. Если не соблюдать правила и технологию процесса, готовая бетонная поверхность потеряет прочность, долговечность и будет иметь неэстетичный внешний вид.

Где понадобится заливка под уклоном?

Заливка бетонного раствора под наклоном может понадобиться на приусадебном участке, в помещениях технического или хозяйственного назначения. Такой способ применяется при обустройстве подъезда к гаражу, стяжки в банях и душевых комнатах. Главная задача при этом состоит в обеспечении компенсации перепадов на смежных поверхностях, при неорганизованном оттоке воды.

Цементировать поверхность под уклоном не составит труда, если есть малейший опыт работы с используемыми материалами и знание стадий процесса.

Как изготовить смесь?

Перед приготовлением рабочей смеси потребуется определить, где будет производиться заливка поверхности. Например, для облагораживания приусадебных территорий, подъездов к гаражу применяются бетоны высокой марки М600, наделенные максимальными параметрами прочности. Для обустройства стяжек в домах, банях и прочих помещениях рекомендуется брать цемент марки М400 или М500. Важно использовать только свежие смеси и готовить их согласно инструкции на упаковке (если речь идет о покупных материалах). Из слежавшейся сухой смеси получится хрупкий, а не прочный бетон.

Допускается возможность сделать бетонный раствор своими руками. Наиболее сложный и важный этап — смешение ингредиентов. Для этих целей лучше использовать не ручной труд, а бетономешалку. С помощью этого аппарата можно изготовить большие объемы рабочего раствора, сэкономив при этом расходный материал.

Для цемента марки М400 рекомендуемое соотношение вяжущего вещества к песку и гравию составляет один к четырем. Не стоит экономить на сухом цементе, так как это может привести к потере прочности готовой стяжки. Вода добавляется дозировано, небольшими порциями пока не будет достигнута консистенция густой кашицы. Готовый замес визуально выглядит однородным без видимых примесей песка. Потребуется одна неделя полной сушки с достижением максимальной прочности при соблюдении правил приготовление раствора.

При цементировании наклонных поверхностей в холодное время года следует постоянно подогревать раствор. Делать это нужно аккуратно, чтобы не пересушить бетон. Максимально допустимая температура подогрева составляет 30 С.

Что понадобится для работы?

Чтобы выполнить цементирование под наклоном потребуются:

1. Сухая смесь заводская или отдельные ингредиенты для стяжки, такие как цемент, песок, щебень.
2. Маячки.
3. Нить и уровень.
4. Бетономешалка.
5. Виброрейка или швабра (для удешевления процесса).
6. Ведро и лопата.

Заливка стяжки под наклоном осуществляется в три этапа:

1. Установка маячков для цементирования.
2. Укрепление заливаемой поверхности стальной арматурой.
3. Заливка бетона.

Также нужно следовать некоторым правилам:

1. Тщательная подготовка поверхности. Для этого с участка удаляется мусор, растительность, затем по необходимости трамбуется.
2. Создание песчаной подушки толщиной до 5 см или равной толщине стяжки.
3. Засыпка щебня толщиной до 5 см, этот слой важно тщательно утрамбовать в песок.
4. Правильная установка маячков. Здесь важно не допустить огрехов, в противном случае не получится ровного угла наклона.
5. Обеспечение защиты уложенной стяжки. Пересыхание свежего цемента — основная проблема, влекущая за собой снижение прочностных характеристик и долговечности готовой поверхности. Поэтому после укладки важно от трех до семи дней равномерно поливать материал водой.

Установка маячков для бетонирования

Для облегчения процесса кладки под углом рекомендуется использовать вспомогательные маячки. С их помощью обозначаются необходимые углы наклона поверхности. Например, для обустройства отмостки вокруг дома потребуется четыре маячка в виде штырей. Устанавливать их нужно по углам заливаемой площадки. При этом два штыря должны располагаться выше двух других. Максимальная и минимальная высота заливаемого участка определяется по размерам маячков.

Струны, привязанные к маячкам, образуют необходимый угол наклона будущей поверхности. Эти нити нужно туго натянуть, чтобы по ним смогли двигаться две другие поперечные нитки. Таким способом обозначается плоскость для заделки бетоном. Для точного определения геометрии будущей поверхности используется специальный уровень. Его закрепляют на одной из струн, а затем в процессе подъема и опускания добиваются требуемого положения маячков. После регулировки можно приступать к установке опалубки. В качестве формы используются фанерные доски, профили под листы гипсокартона.

Расстояние между бортами опалубки должно быть равным длине правила, то есть виброрейки или швабры. Профили под гипсокартон можно фиксировать раствором, предварительно разложенным под струной по периметру.

Армирование

Доукрепление цемента посредством армирования — важный процесс, так как с помощью стальных прутов предупреждается растрескивание и разрушение бетона с течением времени. Самым простым и практичным вариантом повышения прочности цементной стяжки является укладка арматуры в бетоне между маячками. Вместо стальных прутов можно использовать сетку из металла. Стадия армирования обязательна при дозированном бетонировании.

Заливка

Эффективность бетонирования определяется качеством замеса, которое зависит от точного расчета количеств песка и щебня. Если переборщить с этими ингредиентами, смесь будет сложно выровнять. В итоге на поверхности образуются неровности. Для удобства бетон заливается в два слоя. Первым заливается смесь с большим содержанием щебня. Этот пласт следует хорошо разровнять, так как он будет основой для второго слоя — жидкого раствора без щебня. Толщина второго слоя должна составлять 20—40 мм. Чтобы улучшить внутреннюю адгезию двух слоев, перерыв между бетонированием должен составлять минимум 24 часа.

Теперь нужно залить саму стяжку. Приготовленная смесь выгружается между маяками и равномерно распределяется с избытком по высоте. Это делается, чтобы убрать его виброрейкой и получить ровную поверхность. Для этого устройство укладывают на опалубку и протаскивают по ним возвратно-поступательными движениями два-три раза. Помимо разравнивания, происходит трамбовка кладки, что улучшает качество стяжки. Максимальное уплотнение достигается при использовании специального вибрационного устройства. Однако этот механизм дорогой. В качестве альтернативы можно использовать пруты арматуры.

Если бетон плохо стягивается, значит, смесь неправильно замешена. В следующей замес нужно добавлять больше воды. Пропустив этот момент, получится поверхность с неэстетичным внешним видом. Если же не удалить воздух из бетона, стяжка не прослужит долго.

Как улучшить качество смеси?

Для повышения качества бетонной смеси используют специальные присадки и добавки. Каждый продукт работает по-разному. С помощью таких веществ можно отрегулировать прочностные показатели цемента, сопротивляемость стяжки атмосферным и механическим воздействиям. Применение пластификаторов позволяет повысить самоуплотнение стяжки. Благодаря искусственным наполнителям усиливается прочность на изгиб, снижается хрупкость, увеличивается запас прочности застывшего цемента.

При армировании цемента рекомендуется использовать стальную фибру. С ее помощью поверхность наделяется повышенными прочностными характеристиками, следовательно, увеличивается срок службы. При этом не потребуется дополнительное армирование, как это часто необходимо при обустройстве обычных стяжек.

Заключение

Оптимальным углом наклона считается 10-12 градусов. Такой способ является самым дешевым, так как не требует армирования. В этом случае потребуется обычная опалубка из фанерных досок, которые срабатывают как амортизатор заливаемого раствора, а впоследствии — как защита от растрескивания кладки.

Более дорогостоящим вариантом считается способ с использованием бордюр. Отличие этого метода — эстетичный внешний вид готовой отмостки. Как показывает опыт, даже начинающему строителю под силу обустроить стяжку под наклоном. Достаточно следовать правилам и советам, изложенным выше.

Как правильно выровнять и отремонтировать опалубку своими руками

Ремонт съемной опалубки – важный процесс, который необходимо выполнять регулярно. Сделать это довольно просто – достаточно иметь некоторые строительные инструменты и базовое представление о самой технологии выполнения работ. Статья посвящена тому, как грамотно выравнивать, эксплуатировать, демонтировать и хранить опалубку.

1. Крепкая конструкция – надежный фундамент
2. Необходимость ремонта опалубки
3. Что включает реконструкция опалубковой системы
4. Как правильно снять опалубку с перекрытия
5. Подготовка опалубки к повторному применению
6. Как выровнять опалубку под фундамент по горизонту
7. Рекомендации по хранению опалубки

Крепкая конструкция – надежный фундамент

Фундамент – основа всей конструкции. От качества его возведения зависит долговечность и крепость жилища. При обустройстве основания дома немаловажную роль отыграет опалубка. Ее главная задача – придание максимальной прочности возводимому строению. При этом опалубка должна соответствовать ряду требований:

• способность конструкции выдерживать нагрузку давлением песчано-бетонного раствора;
• придание фундаменту нужной формы;
• препятствие растеканию рабочего раствора.

При строительстве чаще всего используют два виды опалубки: съемная и монолитная.

Съемная опалубка – достаточно практичный вариант, подразумевающий демонтаж временной конструкции после схватывания или окончательного застывания рабочего раствора. Использование такой опалубки позволяет сформировать разные конфигурации для заполнения бетоном, обустраивать каркасы многоэтажных сооружений, лестничные площадки, декоративные элементы для оформления экстерьера и интерьера.

Опалубка съемного типа изготавливается из фанерных или металлических листов, массива дерева или поливинилхлорида. Материал должен иметь слабую сцепку с бетонным раствором. После  демонтажа удерживающей конструкции, при необходимости, проводится ремонт опалубки фундамента – и материал готов к повторному применению.

Несъемные опалубковые системы при затвердении раствора становятся  частью возводимого сооружения. Для обустройства опалубки данного вида применяют различные теплоизоляционные материалы.

Необходимость ремонта опалубки

Сегодня при строительстве дома не обязательно самостоятельно изготавливать опалубку – ее можно арендовать. Иногда такой вариант обходится дешевле, чем возведение опалубки с нуля. Компании, предоставляющие опалубку в аренду, часто предлагают техническое сопровождение проекта:

• выезд специалиста и помощь в установке опалубки;
• предоставление технических рекомендаций по хранению, демонтажу и частичному ремонту щитов опалубки;
• расчет количества элементов и разработка подетальной раскладки.

В процессе выполнения строительных работ или по их завершению может потребоваться ремонт опалубки. Перед повторным использованием необходимо осмотреть опалубку – она должны иметь ровную геометрию и быть чистой.

Важно! Независимо от частоты применения и вида опалубки ее ремонт надо проводить своевременно. Поврежденная опалубка перекрытий и стен усложняет работу строителей и снижает качество возводимого сооружения.

Что включает реконструкция опалубной системы

Мелкий ремонт опалубки для монолитного строительства выполняется на стройплощадке и может включать:

• смену отдельных элементов деревянной/комбинированной опалубки;
• выравнивание незначительных деформаций на металлических щитах;
• очистка поверхности опалубки;
• смазка резьбовых соединений и обработка герметиком для ремонта опалубки.

Серьезные неисправности требуют ремонта опалубки перекрытий, стен в технической мастерской. Исправить или заменить стальные щиты, используя только подручные средства не получиться – для ремонта понадобится специальное оборудование.

Как правильно снять опалубку с перекрытия

Чтобы опалубку можно было использовать в дальнейшем, необходимо правильно выполнить не только ее монтаж, но и снятие. Распалубка перекрытия производится по следующим правилам:

1. На момент снятия опалубки несущая прочность бетона должна составлять не менее 25%. При среднесуточной температуре воздуха +15°С демонтаж опалубки можно проводить через 6-7 дней.
2. Демонтаж элементов опалубки происходит от верхних к нижним.
3. Распалубка выполняется очень аккуратно, чтобы не повредить перекрытия. Секции в форме «П» сдвигаются внутрь и выталкиваются к проему в перекрытии (оконному или дверному).
4. Поддерживающие стойки удаляются после снятия боковой опалубки, а также визуальной оценки распалубленных конструкций.

Ориентировочные сроки снятия опалубки представлены в таблице.

Общий порядок распалубки:

• опускание стоек лесов одновременно с поочередным демонтажем связей и опор;
• разборка опор отдельными участками; при этом важно контролировать сохранность и устойчивость оставшихся элементов опор;
• отделение щитов опалубки от бетонной поверхности.

Важно! Распалубленное перекрытие можно загружать только после достижения бетонной конструкцией проектной прочности.

Подготовка опалубки к повторному применению

Разборно-приставную опалубку перед повторным использованием необходимо проверить на наличие дефектов и подготовить. К числу рекомендованных мероприятий относятся:

1. Контроль геометрических размеров деталей, вертикальности стен и горизонтальности плит. Совмещение осей опалубки с разбивочными осями будущей постройки.
2. В балках, длина которых превышает четыре метра, необходимо удостоверится в присутствии строительного подъема. Расчет этой величины выполняется следующим образом: измеряется расстояние от низа рейки до самого днища. Сопоставляется толщина подкладки и размер полученного отрезка. Разница и обозначает строительный подъем.
3. Если опалубка из дерева не эксплуатировалась более двух-трех 2-3-х недель, то она могла деформироваться в результате усыхания древесины. Проблема особенно актуальна в теплое время года. Кроме того, конструкция может измениться после использования на пучнистых почвах, при последовательных циклах оттаивания/замерзания. Такая конструкция подлежит внимательной проверке и выравниванию.
4. Заделать все дыры и щели, чтобы цемент не просачивался сквозь них. Небольшие отверстия толщиною не более 3 мм в опалубке из дерева «затянутся» сами по себе под воздействием раствора. Отверстия шириною больше 4 мм проконопатить паклей, а дыры от 10 мм заделать строительной пеной или пластиковыми/деревянными рейками.
5. Опалубку хорошо очистить от мусора и загрязнений – продуть воздухом, промыть водой под напором из шланга.
6. В комбинированных и стальных конструкциях щели обработать раствором глины или алебастра.
7. Поверхность смазать водной эмульсией. Опалубка из стали в обязательном порядке смазывается растворами на основе масла, мела, порошка или мыла. Способ нанесения – валиком или распылителем.
8. Смазка резьбовых частей крепления.

Важно! Деформации (разрыв хомутов, выпучивание конструктивных элементов), выявленные после заливки бетонного раствора, следует устранить в течение трех часов после заполнения опалубки. После этого времени любые вмешательства в ограждающую конструкцию запрещены, чтобы не снизить прочность бетона.

Ремонт опалубки дома своими руками: видео

Как выровнять опалубку под фундамент по горизонту

При возведении дома важно контролировать, чтоб основание фундамента и боковые стены были максимально ровными. Эти критерии особенно важны в местах укладки изоляции. На участках, где допущены выпуклые места и ямки, качественно разместить стеновой материал не получится. В образовавшиеся полости возможно проникновение влаги, и стена постепенно начнет разрушаться изнутри.

Для выравнивания горизонтальной плоскости фундамента нужно иметь под рукой некоторые материалы и инструменты:

• молоток, лопата, мастерок;
• армирующая сетка – понадобится для устранения перепадов высоты более 5-ти см;
• деревянные доски;
• составляющие цементно-песчаного раствора;
• инструменты для контроля уровня ограждающей конструкции.

Выравнивание ленточного фундамента. Для исправления горизонтали основания придется «нарастить» опалубку по боковым стенам. При подъеме более 5-ти см понадобиться усиливать конструкции с помощью армирующей сетки.

Отметить граничную высоту выравнивания получится несколькими способами:

1. С внутренней стороны опалубковой конструкции нанести метки. Рабочий раствор заливать до обозначенной границы.
2. На нужном уровне закрепить деревянные колышки – это обозначение более надежно и не вытрется.
3. Сразу при установке ограждающей конструкции верхние доски размещать строго по уровню. В таком случае просто придется заполнить опалубку до краев.

Выравнивание столбчатого фундамента. Горизонтальное положение кирпичного, трубного или бетонного столбчатого фундамента выравнивают по аналогии с ленточным основанием. Для наращивания используется опалубка. Поверхность столбов выравнивается под одну горизонтальную плоскость. При существенных перепадах нужно укрепить опалубку.

Фундамент из металлических труб равняется по наименьшей высоте. Излишки материала обрезаются болгаркой.

Рекомендации по хранению опалубки

Долговечность эксплуатации опалубковой системы во многом зависит от условий ее сбережения и транспортировки. Щиты размещают в сухих складах, защищенных от воздействия негативных природных факторов и механических повреждений.

Комбинированную или стальную опалубку размещают в закрытых помещениях, обустроенных бетонным основнием. Небольшие щиты допустимо хранить двумя ярусами. Между слоями надо укладывать брусья или доски. Крупногабаритные щиты укладываются одним ярусом. Схватки, стойки и прочий инвентарь хранится на обустроенных полках. Различные мелкие детали упаковывают в коробки.

Деревянную опалубку допускается сберегать под накрытием. Склад желательно размещать на возвышенном участке, где не застаиваются дождевые и грунтовые воды. Щиты складывают штабелями в одном направлении. На грунт обязательно размещаются прокладки из брусьев толщиною около 20 см. Высота штабелей – максимум 2 метра.

Как поставить опалубку под фундамент?

Дата: 13 июня 2017

Просмотров: 2875

Коментариев: 0

Строительство частных домов, дачных построек и хозяйственных объектов начинается с возведения фундамента, воспринимающего массу строения, компенсирующего реакцию грунта и обеспечивающего устойчивость. Для постройки основания применяют различные материалы. Наибольшее распространение получил литой вариант фундамента, для формирования которого бетон заливается в предварительно подготовленный каркас, называемый опалубкой. Застройщики часто задаются вопросом: как поставить опалубку под фундамент, чтобы обеспечить жесткость конструкции, избежать непредвиденных ошибок?

Желая, своими силами, возвести основу строения, сэкономить деньги и не привлекать для этого дополнительную рабочую силу, разберитесь, как правильно сделать опалубку для фундамента. Эти работы – начальная стадия строительства дома. От качества изготовления, правильности установки зависит устойчивость и долговечность будущего здания.

Опалубка — это конструкция из щитов, распорок и упоров, которая служит для придания бетонным и железобетонным изделиям формы

Рассмотрим применяемые для фундаментов зданий виды опалубки, остановимся на их свойствах и характеристиках. Разберемся, как смонтировать опалубку своими руками, какие требования предъявляются к опалубочной конструкции.

Характеристики опалубки, виды и свойства

Опалубочная конструкция представляет собой каркас коробчатого типа, собираемый для бетонирования основания. Он выполняет следующие функции:

1. Обеспечивает требуемую конфигурацию и размеры бетонной основы на протяжении всего периода твердения.
2. Воспринимает значительные нагрузки, действующие на щиты со стороны залитого бетонного раствора.

Требования к щитовому каркасу:

• применение качественных материалов;
• надежная фиксация, точная подгонка элементов;
• повышенная прочность и надежность;
• отсутствие щелей, через которые вытекает раствор;
• быстрая сборка щитов и, при необходимости, демонтаж;
• обработка специальными составами, исключающими прилипание раствора.

Применяют опалубку и при создании армирующих поясов в кладке стен из строительных блоков

В зависимости от возможности демонтажа опалубочные системы делятся на следующие разновидности:

1. Разборные. Демонтируются для повторного применения после окончательного твердения бетона. Состоят из комплекта щитов, фиксируемых специальными замками. Широко применяются в загородном и промышленном строительстве при возведении различных строений.
2. Стационарные. Бетонируются однократно в процессе заливки основания строения. Являются его неотъемлемой частью, обеспечивая повышенную тепловую защиту и надежную гидроизоляцию возводимого здания. Несмотря на повышенную стоимость, пользуются популярностью.

Щиты для опалубки, объединенные в единый каркас, изготавливаются из различных материалов:

• струганных досок, главным достоинством которых являются низкие затраты на изготовление и установку, а также экологическая чистота. Струганные с одной стороны доски толщиной 30–40 мм объединяются в щиты, к которым не липнет бетон. Материал применяется для возведения фундаментов, воспринимающих значительные нагрузки. Недостаток – проблематичность вторичного использования, так как поверхность необходимо очистить, тщательно высушить, заменить покоробленные элементы;
• древесностружечных плит толщиной 1,6 см или двухсантиметровой фанеры. Стандартный раскрой фанерных листов и плит ДСП позволяет нарезать заготовки требуемых размеров. Высокая несущая способность конструкции обеспечивается путем установки раскосов с наружной стороны каркаса. Гладкая поверхность элементов каркаса обеспечивает плоскостность основания, снижает расход строительных материалов, необходимых для заделки неровностей на ней;

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

• металлических листов, характеризующихся повышенным ресурсом эксплуатации, увеличенной степенью надежности. Стальные и алюминиевые конструкции позволяют выдерживать десятки циклов бетонирования, однако повышенные затраты, связанные со стоимостью готовых щитов, их доставкой, ограничивают широкое применение при возведении оснований зданий. Собирать и демонтировать металлическую конструкцию можно многократно, благодаря повышенному запасу прочности;
• пенополистирола, применяемого для формирования стационарных каркасов. Материал позволяет создавать щитовую конструкцию различной конфигурации, надежно сохраняет тепло, устойчив к воздействию влаги. Пенополистирольные щиты для опалубки легко соединяются в общую конструкцию с помощью стальных скоб, надежно герметизируются строительной пеной, устанавливаются однократно без последующего демонтажа. В дальнейшем являются частью основания, обеспечивая его теплоизоляцию.

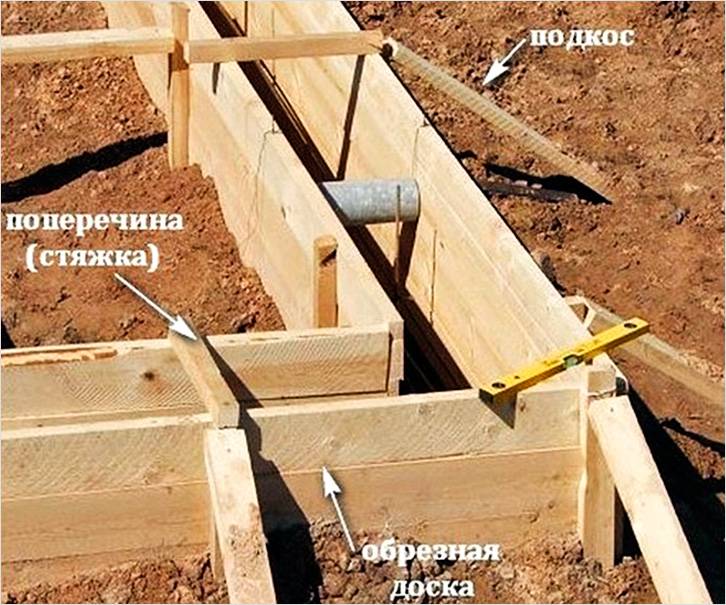

Как правильно установить опалубку под фундамент

От правильности установки щитовой конструкции зависит долговечность строения. При выполнении работ следует руководствоваться требованиями предварительно разработанного проекта и результатами выполненных расчетов.  Необходимо учитывать следующие факторы:

• погодные условия. Осуществлять строительство желательно в весенне-летний период при устоявшейся температуре;
• применяемый материал. Щитовые элементы должны иметь гладкую поверхность, обеспечивающую товарный вид фундамента;

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона

• отсутствие щелей между щитами. Уменьшение концентрации влаги в бетоне снижает прочность монолита, является причиной трещин;
• высоту конструкции. Высота стенок должна на 0,5 м превышать уровень нулевой отметки, что позволит сформировать надежную основу;
• прочность щитов. Использование досок толщиной 3–4 см обеспечит прочность конструкции;
• способ крепления. Забивку гвоздей следует выполнять с внутренней стороны, производя загибку выступающих частей снаружи;
• обработку поверхности щитов. Использование отработанного машинного масла или специальных составов затруднит прилипание бетона к стенкам.

До того как делать опалубку, следует подготовить участок, на котором планируется строительство. Подготовительные мероприятия осуществляйте по следующему алгоритму:

1. Очистите строительную площадку от растительности и мусора.
2. Удалите поверхностный слой почвы, выровняйте поверхность.
3. Выполните разметку контура траншеи, используя шнур и деревянные колышки.
4. Извлеките грунт на глубину, указанную в проекте.
5. Спланируйте дно траншеи, обеспечьте вертикальность стенок.
6. Засыпьте на основание приямка щебень, смешанный с песком, слоем 10–15 см.
7. Разровняйте и уплотните щебеночно-песчаную смесь.

Закончив подготовительные мероприятия, можно начинать делать опалубку для будущего фундамента и производить ее установку.

Как залить бетон под наклоном: советы и рекомендации, технология

Дата: 18 февраля 2017

Просмотров: 8361

Коментариев: 0

Необходимость применения бетона возникает на различных стадиях строительных работ. Материал обладает комплексом эксплуатационных характеристик, главные из которых – длительный ресурс эксплуатации и прочность. Бетонный раствор используется не только при возведении капитальных конструкций, но и для формирования стяжек, заливки отмосток, полов, площадок, которые в ряде случаев располагаются под наклоном. У застройщиков часто возникает вопрос, как залить бетон под наклоном.

Процесс формирования наклонной поверхности из бетона имеет свои особенности. Компенсируя перепад между сопрягаемыми поверхностями, расположенными на разном уровне, важно придерживаться проверенной технологии процесса, соблюдать рекомендации профессиональных строителей. Это позволит обеспечить прочность массива, предотвратить растрескивание, создать долговечную и эстетичную основу.

Бетон используется на любом из этапов строительства в качестве основного строительного материала

Рассмотрим детально, как осуществляется заливка бетона под углом, особенности приготовления смеси, остановимся на приготовлении раствора, необходимых материалах, инструментах.

Где требуется наклонное бетонирование?

Мероприятия по формированию наклонной поверхности делятся на следующие виды:

• внутренние работы, осуществляемые внутри жилых, хозяйственных помещений;
• уличные мероприятия, производимые в естественных условиях.

Заливая бетон с уклоном, можно сформировать следующие поверхности:

• Подъездные пути к помещениям, предназначенным для хранения транспорта.
• Тротуары, дорожки, площадки, расположенные на приусадебных участках.
• Полы в душевых помещениях, саунах, банях.
• Отмостки, расположенные по периметру здания.
• Заезды на территорию частных объектов, производственных структур.
• Сливные лотки, предназначенные для обеспечения стока воды.

Часто возникает необходимость кладки бетона под уклоном

Главная цель при выполнении строительных мероприятий – сформировать монолитное основание, обладающее высокой прочностью, долговечностью.

Необходимые материалы и инструменты

Для выполнения мероприятий по формированию бетонной поверхности, расположенной под уклоном, понадобятся:

• качественно подготовленная цементная смесь (возможно использование покупных сухих смесей), применяемая для заливки;
• маячки, являющиеся ориентиром при бетонировании;
• шнур и строительный уровень, необходимые для разметки, контроля расположения поверхности;
• бетоносмеситель, позволяющий смешать ингредиенты и приготовить раствор;
• вибрационная рейка, правило или швабра, позволяющая спланировать поверхность массива;
• шанцевый инструмент и ведра, применяемые в процессе выполнения работ;
• стальная арматура, необходимая для обеспечения прочности заливаемого раствора после твердения.

Этапы работ

Владея технологией, зная, как залить бетон под углом, можно создать прочное основание, в качестве которого не возникнет сомнений. Непосредственно процесс заливки не представляет значительной сложности. Важно ответственно подойти к выполнению подготовительного этапа, ознакомиться с технологией, подготовить сырье, инструменты и материалы для выполнения работ.

Заливка бетонного раствора под наклоном может понадобиться на приусадебном участке, в помещениях технического или хозяйственного назначения

Общий алгоритм действий по выполнению наклонного бетонирования предусматривает следующие стадии:

• Подготовка, в процессе которой осуществляется очистка, разметка основания, установка и фиксация маяков.
• Армирование, позволяющее с помощью стальной сетки предотвратить растрескивание бетона.
• Подготовка бетонного раствора требуемой марки, прочность и консистенция которого соответствуют степени загрузки формируемой площадки.
• Выполнение мероприятий, связанных с заливкой бетонной смеси.

Остановимся детально на особенностях выполнения каждого этапа.

Подготовительный этап

Производя подготовку к выполнению наклонного бетонирования, придерживайтесь следующей последовательности операции:

• подготовьте основание, удалив растительность, камни, строительный мусор;
• уплотните поверхность;
• выполните разметку площадки;

Тщательная подготовка поверхности. Для этого с участка удаляется мусор, растительность, затем по необходимости трамбуется

• выполните подсыпку песком, обеспечив толщину слоя до 50 миллиметров;
• добавьте мелкий щебень 5-сантиметровым слоем, утрамбовав его в песчаную подушку;
• установите и зафиксируйте маяки, применяемые в качестве ориентиров, расположенных по краям площадки;
• привяжите к маякам шнур, подчеркивающий расположение углов, геометрию, угол наклона основания;
• соберите опалубку, применяя доски, отходы гипсокартона или фанеру;
• обеспечьте неподвижность каркаса с помощью колышков и раствора.

Обратите особое внимание на соблюдение интервала между боковыми поверхностями опалубки. Расстояние должно соответствовать размерам виброрейки или правила. Закончив подготовительные работы, можно переступать к армированию.

Установка усиления

Подготовив основание, расположенное под уклоном, побеспокойтесь о качественном армировании поверхности. Применяйте стальную арматуру, представляющую металлическую сетку из соединенных вязальной проволокой стальных прутьев. Это позволит предотвратить появление трещин, нарушение целостности бетонного массива в процессе эксплуатации.

Доукрепление цемента посредством армирования — важный процесс, так как с помощью стальных прутов предупреждается растрескивание и разрушение бетона с течением времени

До того, как заливать бетон, выполните следующие мероприятия:

• Нарежьте стальную арматуру (диаметром 4-5 мм) заготовками, соответствующими размерам будущего основания.
• Сформируйте каркас усиления, связав вязальной проволокой перпендикулярно расположенные стержни.
• Уложите полученную сетку между ранее установленными маяками.
• Установите неметаллические подкладки между каркасом и основанием площадки, позволяющие защитить контур усиления от воздействия коррозии и равномерно покрыть заливаемым раствором.

Подготовка бетонного раствора

В зависимости от того, где планируется заливка и величины нагрузки, воспринимаемой площадкой, подбирается необходимая марка бетонного раствора. Интенсивность эксплуатации, также, определяет марку применяемого бетона, которая

Как правильно сделать опалубку для фундамента своими руками

Чтобы построить здание, забор или другое сооружение, нужен фундамент. А обеспечить длительный срок службы этой конструкции можно лишь, подробно изучив главный вопрос, как правильно сделать опалубку. Тип фундамента подбирается с учетом целевого назначения объекта. И на основании этой информации определяется наиболее подходящий вид материала для изготовления опалубки.

Обзор видов конструкций

Заливка фундамента проводят с применением пастообразного бетонного раствора. До момента застывания смесь представляет собой текучую субстанцию, поэтому для формовки основания объекта обязательно строится опалубка.

Данная конструкция встречается в двух вариантах:

1. съемного типа;
2. несъемная.

Каркас для формовки позволяет без лишних затруднений создать наземную часть фундамента. После полного застывания раствора каркас снимается. Применяют съемный вариант обычно при строительстве ленточного основания объекта. Несъемный вариант готовится как для фундаментов разных типов: столбчатых, ленточных.

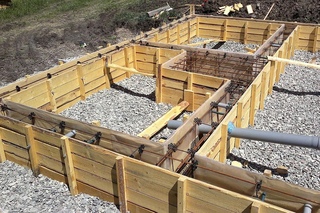

Различные виды ( сьемные, несьемные)

В первом случае в качестве формовочного каркаса задействуют асбестоцементные трубы или аналоги из металла, которые даже после застывания бетона остаются частью общей конструкции.

А при строительстве ленточного основания несъемная опалубка изготавливается с применением пенополистирола. Плюс данного решения заключается в теплоизоляционных качествах материала.

Классическая

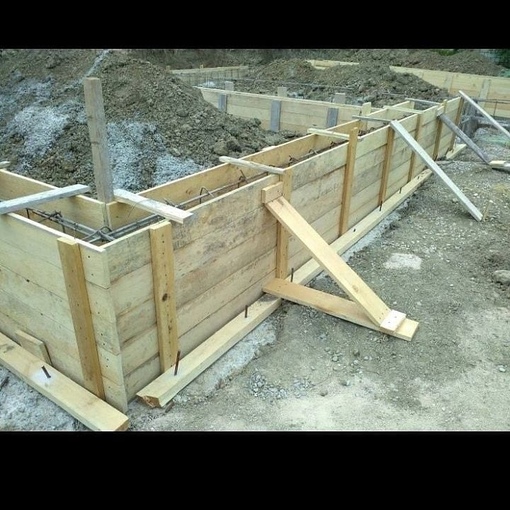

Один из самых простых, а главное,  доступных вариантов – конструкция для формовки фундамента, сделанная из деревянной доски. Для надежности используются колышки, распорки, направляющие брусья. Ключевыми же элементами являются щиты, сбитые из досок.

Крепление палубы

Особенность такого варианта заключается в том, чтобы крепеж располагался с внешней стороны конструкции. Это позволит избежать контакта металлических элементов с бетоном.

Щиты сбивают, руководствуясь данными о высоте наземной части фундамента. В среднем длина одного дощатого полотна составляет 3 м. На такой щит потребуется три поперечины. Для придания надежности конструкции используют распорки, устанавливаемые между полотнами из досок.

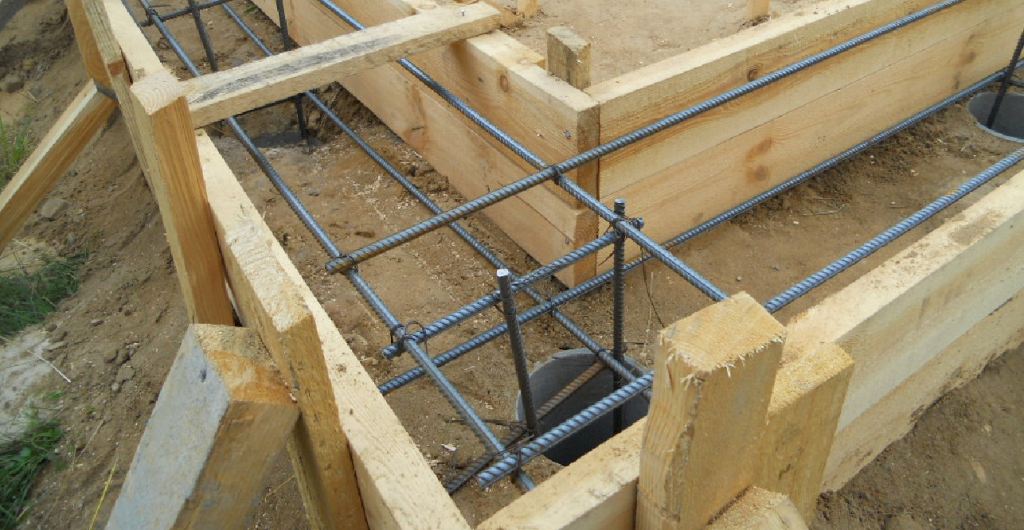

Схема арматуры для фундамента

Чтобы избежать деформации конструкции под воздействием цементного раствора, с наружной стороны устанавливают подкосы – бруски, расположенные под углом относительно щита. Противодействие этой конструкции создают колья, их вбивают в грунт у основания подкосов.

Когда решается вопрос, как сделать опалубку, необходимо иметь в виду, что все щиты должны располагаться строго в вертикальной плоскости. Наличие больших щелей в готовом дощатом полотне, а также использование кривых досок негативно скажется на внешних характеристиках фундамента.

Кроме того, через неплотности вытекает раствор. Чтобы этого избежать, обычно применяют полиэтиленовую пленку. Ею устилают опалубку изнутри, полиэтилен можно крепить скобами к дереву. Чтобы защитить основание объекта от воздействия влаги, присутствующей в почве, можно укрыть траншею и опалубку гидроизоляционным материалом, например, хорошо для этой цели подойдет рубероид.

Рекомендуемое расстояние между распорками в конструкции составляет 0,5-1 м. Когда решается вопрос, как сделать опалубку, нужно учесть, особенности материала, из которого будет строиться конструкция. Например, лучше всего для этой задачи подойдет сосна. Причем доски не должны содержать более 22% влаги.

Как построить бюджетную опалубку?

Чтобы снизить себестоимость конструкции, допускается использовать любой подручный и более дешевый материал. При этом важно учесть его прочностные характеристики, чтобы деревянный каркас противостояла нагрузочному усилию фундамента.

Одно из решений – применение фанеры. С целью упрочнения удобно использовать металлические уголки или саморезы. Вдоль всей протяженности щитов лучше установить фиксирующий элемент. Подойдет профильная труба любого сечения: квадратного, прямоугольного. Это позволит избежать появления изгиба щита на участках значительной протяженности.

Подпорки в данном случае необязательно устанавливать по всей длине опалубки. Достаточно использовать эти конструкционные элементы с целью обеспечения идеально ровного расположения щитов, для чего обычно задействуют строительный уровень, можно применить еще и отвес. Также обязательным элементом являются стяжки.

Схема несьемной опалубки из фанеры

Их рекомендуется располагать с шагом до 0,5 м. Крепление фанерных листов удобнее производить саморезами. Существует и другой вариант, который также можно назвать бюджетным, в частности, это опалубка, изготовленная  из пластика.

Рекомендации

Если полиэтилен применяться не будет, тогда опалубку необходимо увлажнить. Это позволит избежать забора влаги от фундамента, что влечет за собой сокращение срока службы основы объекта и снижает ее прочность. Снимать опалубку рекомендуется по прошествии 2-3 недель после того, как был залит раствор. Определить, что уже пришла пора демонтажа формовочной конструкции, можно, если между бетоном и деревом опалубки образовалась щель.

Однако специалисты рекомендуют снимать деревянный каркас по окончании стройки, так как во время строительства он обеспечит защиту фундаменту от случайного повреждения внешней поверхности. Вид конструкции опалубки подбирается не только на основании особенностей фундамента. Еще один фактор, который следует учесть: разница в уровнях оказываемой объектом нагрузки.

Так, если на некоторых участках фундамента забор или дом создает максимальное напряжение, в этих точках лучше обустроить несъемный вариант опалубки. Такие меры наряду с армированием позволят упрочнить основу объекта.

Неплотности в щитах опалубки можно забить паклей или закрыть более тонким листом фанеры. Если же щели слишком большие, используют специальные рейки.

Дерево более прочих материалов подвержено деформации под воздействием нагрузочного усилия бетона, поэтому важно позаботиться об упрочнении конструкции. Для этого нужно поставить распорки, подкосы и колышки. Более тонкостенный материал (фанера) требует установки металлической трубы, что придаст жесткость конструкции и обеспечит ее правильное расположение.

Как применить текстуры к неровным поверхностям с помощью Photoshop

Это руководство предназначено для пользователей Photoshop среднего уровня или для действительно терпеливых, целеустремленных и увлеченных новичков. Для целей этого урока я выбрал фотографию туманности в качестве текстуры и портрет в качестве поверхности, к которой я буду применять ее, но вы можете выбрать любую текстуру и применить ее к любой неровной поверхности по вашему выбору. (например, вы можете применить текстуру травы к фотографии кошки), используя те же принципы.

Если вы решите применить текстуру к лицу (как мы сделаем в этом уроке), попробуйте найти фотографию, на которой лицо имеет как можно более четкие края (в основном это относится к фотографиям девушек с распущенными волосами).

Используя инструмент «Быстрое выделение», выберите область, к которой вы будете применять текстуру. При необходимости вы можете использовать опцию «Уточнить края», в зависимости от контраста и наличия волос, закрывающих лицо.

Инвертировать выделение (Cmd / Ctrl + Shift + I или Select> Inverse) и удалить фон.

Поместите фотографию текстуры поверх вырезанной области.

Скройте слой, содержащий текстуру, и перейдите в окно «Каналы» (если он уже активирован, это можно сделать, выбрав «Окна»> «Каналы»).

Попробуйте включить и выключить разные каналы, чтобы увидеть, какой из них обеспечивает лучший контраст.

Когда найдете его (в данном случае это зеленый), щелкните его правой кнопкой мыши и выберите «Дублировать канал».

Когда откроется новое диалоговое окно, выберите «Новое» в качестве места назначения документа и подтвердите, нажав «ОК».

В открывшемся файле выберите «Фильтр»> «Размытие»> «Размытие по Гауссу».

Отрегулируйте размытость так, чтобы фотография оставалась узнаваемой, но резкие края терялись. Это будет зависеть от разрешения фото, но в данном случае 2.0 Радиус работает нормально.

Откройте окно «Уровни» (cmd / Ctrl + L) и перетащите ползунки «Уровни ввода» в положение, подобное изображенному на снимке экрана. По сути, вы хотите оставить средний там, где он находится, а два других перемещать как можно ближе к начальной и конечной точкам кривой, не создавая слишком больших строго черных / белых областей.

Сохраните этот вновь созданный файл с расширением .PSD и закройте его. Назовите его смещение или что-нибудь подобное, так как это то, что вы будете использовать позже.

Вернитесь к исходному файлу и снова включите все каналы.

Сделайте слой текстуры видимым и перейдите в Filter> Distort> Displace. Установите и горизонтальный, и вертикальный масштаб на 4, сделайте растягивание карты смещения по размеру, а неопределенные области должны повторять пиксели краев.

Когда откроется новое диалоговое окно с запросом исходного файла, выберите файл displace.psd, который вы создали ранее.

Вы заметите, что фильтр сместил некоторые части текстуры (обведены красным ниже).Однако это только начало процесса.

Скорее всего, как только вы включите слой лица, смещенная текстура не будет точно соответствовать ему, поэтому вам нужно будет немного переместить один из слоев. Ищите характерные неровности или морщинки на поверхности (в данном случае подойдут губы) и используйте их в качестве ориентира для выравнивания слоев.

Теперь продублируйте слой текстуры дважды. Оставьте одну в обычном режиме наложения и 100% непрозрачности внизу. Для оставшихся двух установите значение «Умножение» с непрозрачностью 100% и «Нормальное» с непрозрачностью 40% и расположите их, как показано на скриншоте ниже.

Command щелкните слой с лицом, чтобы создать выделение.

Выберите слой Normal 40% и перейдите в Layer> Layer Mask> Reveal selection, а затем повторите для слоя текстуры Multiply.

Увеличьте изображение настолько, насколько вам нужно, и используйте инструмент «Перо» для рисования вокруг глаз и рта, затем нажмите «Command» и щелкните эскиз контура, чтобы создать выделение.

Выберите маску слоя Normal 40% для работы непосредственно с маской.Убедитесь, что черный выбран в качестве цвета фона, а затем удалите выделение из маски слоя. Повторите то же самое для слоя Multiply.

Это сделает глаза и зубы видимыми.

Перейдите в Layer> New Adjustment Layer> Curves.

Отрегулируйте кривую, как показано на скриншоте ниже, а затем залейте маску корректирующего слоя черным, чтобы эффекты не были видны.

Отключите видимость слоев текстуры и с помощью инструмента «Перо» нарисуйте контуры вокруг жестких краев, которые необходимо замаскировать, например, края носа и линии щек.Удерживая клавишу Command, щелкните Путь, чтобы создать из него выделение.

Выберите кисть с мягкими краями, установите для нее непрозрачность 15% и загрузите ее белым цветом. Нарисуйте прямо на маске слоя. Нарисуйте несколько раз, чтобы создать эффект затенения.

Продолжайте выделять отличительные черты и добавлять оттенки. Вы всегда можете просто скрыть слои текстуры, чтобы проверить, где на фотографии естественно возникают тени.

После того, как вы закончите добавлять тени, есть еще пара шагов, чтобы улучшить конечный результат.

Дублируйте нижний слой текстуры. Теперь установите нижние слои текстуры так, чтобы они совпадали с верхними, один — Нормальный с непрозрачностью 40%, другой — Умножение на 100%.

Под этими двумя слоями создайте новый и залейте его темным оттенком доминирующего цвета текстуры (в данном случае темно-фиолетовым).

Создайте выделение из слоя «лицо» и перейдите в меню «Выделение»> «Инверсия». Затем перейдите в Select> Modify> Expand и увеличьте размер на 1 пиксель.

Выберите маску корректирующего слоя Curves и залейте 20% черным.

Теперь выберите контур глаз / рта, который вы сделали ранее, и добавьте тени с помощью мягкой кисти.

Сделайте смешивание слоев более естественным, поместив слои Adjustments Curve и Hue / Saturation поверх и немного изменив их.

Чтобы сделать его еще более трехмерным, сгладьте изображение и перейдите в Filter> Liquify.

Используйте инструмент Bloat Tool, чтобы добавить немного глубины, применив его на щеках, носу, подбородке и лбу. Отрегулируйте размер кисти по размеру области.

Конечный результат:

неровный — γγλοελληνικό Λεξικό WordReference.com

ριες μεταφράσεις
неровный , местоимение 9018 «прил. интересная книга , « большой дом «.	(не уровень) ( με κλίση )	στραβός επίθ επίθετο : εριγράφει το ουσιαστικό ποεεινοδεύ.χ. ψηλός άντρας, καλός καιρός κλπ, και αλλάζει ανάλογα με το γένος, π.χ. καλός, καλή, καλό
	( όχι ίσιος )	ανομοιόμορφος, άνισος επίθ επίθετο : Περιγράφει το ουσιαστικό που συνοδεύει, π.χ. ψηλός άντρας, καλός καιρός κλπ, και αλλάζει ανάλογα με το γένος, π.χ. καλός, καλή, καλό
	( χι λείος )	ανώμαλος επίθ επυγειετασποιροιοροιοροι. χ. ψηλός άντρας, καλός καιρός κλπ, και αλλάζει ανάλογα με το γένος, π.χ. καλός, καλή, καλό
	Пол на кухне был неровным, поэтому было трудно правильно выстроить шкафы.
	ο πάτωμα της κουζίνας ήταν στραβό και έτσι ήταν δύσκολο τα ντουλάπια ναευθυγταύμ.
неравномерное прил. прилагательное : Описывает существительное или местоимение — например, « высокая девушка », «интересная книга », большой дом .»	(не соответствует)	ασυνεπής επίθ επίθετο : Περιγράφει το ουσιαστικό που συνοδεύει, π.χ. ψηλός άντρας, καλός καιρός κλπ, και αλλάζει ανάλογα με το γένος, π.χ. καλός, καλή, καλό
		ασυνάρτητος επίθ επίθετο : Περιγράφει το ουσιαστικό που συνοδεύει, π.χ. ψηλός άντρας, καλός καιρός κλπ, και αλλάζει ανάλογα με το γένος, π. χ. καλός, καλή, καλό
	Неравномерная критика начальника смутила ее сотрудников.
	Η ασυνεπής κριτική της αφεντικίνας μπέρδευε τους υπαλλήλους της.
неравномерное прил. прилагательное : Описывает существительное или местоимение — например, « высокая девушка », «интересная книга », «большой дом »	(конкуренция: нечестная)	νισος επίθ επίθετο : Περιγράφει το ουσιαστικό που συνοδεύει, π.χ. ψηλός άντρας, καλός καιρός κλπ, και αλλάζει ανάλογα με το γένος, π.χ. καλός, καλή, καλό
	Это была неравномерная гонка, так как некоторые бегуны были профессионалами, а другие — любителями.
	Ήταν ένας άνισος αγώνας επειδή μερικοί από τους δρομείς ήταν επαγγελματίες και άλλοι ήταν απλά ερασιτέχνες
Σύνθετοι τύποι:
брусьях (США), асимметричные бары (Великобритания) npl существительное во множественном числе : Существительное всегда используется во множественном числе — например, «джинсы», «ножницы». «	(тренажерный зал: тренажеры) ( άθλημα )	ασσύμετροι ζυγοί φρ ως ουσ αρσ πλ

7 способов создать приятную рабочую среду для ваших сотрудников 00 Roz2000 9z2000 9179 Работа в приятной обстановке помогает людям чувствовать себя позитивно и мотивированно. Если сотрудникам нравится проводить время на работе, они с меньшей вероятностью будут делать длительные перерывы или уходить в отпуск по болезни. Преимущества для владельцев бизнеса включают повышение производительности и сокращение текучести кадров, что приводит к снижение затрат на набор и обучение.Вот несколько способов создать приятную рабочую среду для ваших сотрудников.

1. Декор

Создайте яркую, веселую и вдохновляющую атмосферу, оформив рабочее место в светлых тонах. При необходимости добавьте произведения искусства или фрески на стены. Приобретайте эргономичные стулья и столы хорошего качества, чтобы ваши сотрудники чувствовали себя комфортно во время работы и уменьшили риск травм от повторяющихся напряжений.

2. Зона отдыха

Если позволяет место, выделите место, где ваши сотрудники могут расслабиться во время перерывов.Эта зона должна быть отделена от мест, где работают люди. Обставьте зону отдыха стульями, столами и удобными диванами. Позвольте вашим сотрудникам обедать там и поставьте им ряд журналов для чтения.

3. Еда и напитки

Обеспечьте микроволновую печь, чтобы сотрудники могли разогревать еду, которую они принесли на работу. Это особенно важно, если рядом с вашим местом работы негде купить горячую еду. Хотя установка автомата по продаже напитков может показаться хорошим вариантом, горячие напитки из многих торговых автоматов имеют ужасный вкус.Поэтому лучше оборудовать кухню кофеваркой, чайником, кружками и хорошим выбором кофе, чайных пакетиков и других напитков.

Купите небольшой холодильник и поручите покупать молоко каждый день. Убедитесь, что уборка кухни и холодильника входит в обязанности вашего уборщика. Установите кулер для воды, чтобы ваши сотрудники могли легко пить в течение дня.

4. Собрания персонала

Ежемесячные встречи для всего вашего персонала могут помочь каждому члену вашей команды почувствовать, что он или она участвует в развитии вашего бизнеса.На этих встречах вы можете сообщить всем о новых важных клиентах, которых приобрел ваш бизнес, или о ваших планах по запуску нового продукта или выходу на новый рынок. Пригласите своих сотрудников задавать вопросы или предлагать предложения о том, как бизнес может двигаться вперед или улучшать свои процессы.

Хотя было бы неуместно раскрывать все свои планы в отношении бизнеса или сообщать своим сотрудникам об определенных событиях или неудачах, собрания сотрудников важны, потому что они укрепляют чувство принадлежности к организации.Сотрудники, которые не знают, что происходит, могут чувствовать себя изолированными, недооцененными и демотивированными.

5. Гибкий график работы

Не всем, естественно, подходят традиционные часы работы с 9:00 до 17:30. Некоторые люди — «ранние пташки», а другие «полуночники». У сотрудников также могут быть обязанности, которые иногда противоречат традиционному графику работы, например, забирать детей из школы.

Если это возможно для вашего бизнеса, рассмотрите возможность введения гибкой схемы рабочего времени.Одним из преимуществ такой схемы является то, что ваш бизнес, вероятно, будет работать в течение более длительного периода каждый день, возможно, с 6:30 до 21:00. Это дает вашему бизнесу несколько преимуществ по сравнению с конкурентами, например, возможность быстро отвечать клиентам в нерабочее время.

6. Социальные мероприятия

Создайте чувство общности, организуя социальные мероприятия в нерабочее время. Это может быть напиток после работы в пятницу, рождественский ужин в ресторане или поездка в боулинг.Социальные мероприятия позволяют коллегам лучше узнать друг друга. Это может привести к усилению командной работы и сотрудничества. Тем не менее, никто не должен чувствовать себя вынужденным принимать участие в общественной деятельности, и некоторые сотрудники могут быть не в состоянии присутствовать из-за других обязательств.

7. Будьте доступными

Независимо от того, насколько вы заняты, каждую неделю или каждые две недели выделяйте какое-то время, чтобы ходить по офису и болтать со всеми. Посмотрите, как у каждого человека и как у него дела. Интересуйтесь ими как человеческими существами.Выразите признательность за их упорный труд. Сотрудники, которые чувствуют, что их ценят и ценят, захотят остаться с вашим бизнесом. Прогуливаясь по рабочему месту, ищите способы показать всем, что их вклад ценится.

Иногда достаточно просто сказать «спасибо». В других случаях вы можете вознаградить особые усилия такими знаками признательности, как подарочные карты или цветы. Сотрудники, которым нравится работать в вашем бизнесе, останутся на своей работе на долгие годы.Если они чувствуют, что их ценят и ценят, они будут мотивированы усердно работать и оставаться верными вашей организации. Примите меры для улучшения рабочей среды для ваших сотрудников и наблюдайте за процветанием вашего бизнеса.

Подпишитесь на информационный бюллетень Small Business Bonfire

И получите бесплатный шаблон одностраничного маркетингового плана.

Навык: надувные бетонные купола — архитектурный обзор

Разочарованный дорогостоящими и трудоемкими методами формования бетона с использованием стальной или деревянной опалубки, итальянский архитектор Данте Бини впервые разработал «воздушные конструкции»: гигантские воздушные шары, которые можно было покрыть тонким слоем бетона, а затем надуть, чтобы сформировать купола за считанные секунды часы

Днем 14 июля 1964 года молодой репортер ехал по дороге, соединяющей Болонью с городом Креспеллано.Ему поручили написать статью о местном конкурсе красоты. Ближе к полуночи, двигаясь по тому же маршруту на обратном пути, он не мог не заметить «зловещую» серую массу, шаровидную форму почти 20 футов высотой, освещенную его фарами. В тот день его там точно не было.

Его любопытство было таково, что он остановил машину и осторожно приблизился к «той штуке», которая помимо звука испускала еще и тонкий туман, образовавшийся от конденсата. Он коснулся поверхности конструкции и понял, что это теплый бетон в процессе схватывания. Первым делом исключив возможность высадки марсиан, он заметил свет из окна ближайшего фермерского дома и постучал по оконному стеклу. Когда он спросил фермера, что случилось, тот ответил на диалекте: «Приехал архитектор из Болоньи, сделал этот большой шар и пошел домой!»

Данте Бини посвятил свою профессиональную жизнь развитию того, что он называет «автоматизированными технологиями строительства».В 1965 году в Болонье, Италия, он за три часа успешно построил полусферическую бетонную оболочку диаметром 12 метров и высотой 6 метров, используя уникальную пневматическую опалубку гигантского баллона низкого давления. Однако у этого первого прототипа были некоторые проблемы, связанные с прорезыванием зубов, в частности, неравномерное распределение влажного бетона, вызванное непредсказуемым (асимметричным) надуванием. Были внесены улучшения, и в 1967 году в Колумбийском университете в Нью-Йорке Бини за несколько часов продемонстрировал создание еще одного крупномасштабного Binishell.

Литье кромочной балки. Обратите внимание на яйцевидную трубу, которая создаст пустоту для закрепления тканевой мембраны

.

Для этого первого прототипа в США Бини использовал сложную сеть спиральных «пружин» со стальными арматурными стержнями, продетыми через их середину, что позволило геометрически контролируемое надувание и, таким образом, равномерное распределение бетона в конструкции оболочки. Для этой демонстрации и последующих конструкций Binishell также использовалась дополнительная внешняя мембрана, учитывающая вибрацию и уплотнение бетона после его накачивания.В период с 1970 по 1990 год по всему миру было построено более 1500 бинишек диаметром от 12 до 36 метров и с различным эллиптическим сечением.

Во второй главе Воздушные конструкции: обзор , ¹ Данте Бини упоминается за его работу с надутой опалубкой. Этот отчет, в соавторстве с Седриком Прайсом и Фрэнком Ньюби, остается впечатляюще всесторонним исследованием возможностей использования воздуха в строительстве. Как сказал Седрик Прайс на лекции: «Мне нравятся воздушные конструкции, потому что это главный структурный элемент, которым вы можете дышать, и он пахнет фиалками, и вы не можете его нарисовать.’ ²

Данте Бини, наслаждаясь странным артефактом «верхнего ящика» своей собственной архитектуры, таким как сардинский дом отдыха для кинорежиссера Микеланджело Антониони и актрисы Моники Витти, явно больше интересовался «автоматизацией строительства» и изобретением новых облегченных процессов, с помощью которых пространство закрыто. Менее озабоченный экспериментальной техникой поиска формы инженера Хайнца Ислера, Бини больше интересует, как использовать те же самые методы, что и легкая опалубка, для фактического строительства своих конструкций.

Уникальная система пружин, пересекающих круглую плиту, с стержнями усиления внутри пружин. Усиление накладывается на тщательно гофрированную мембрану «узорной резки». В центре арматурной сетки устанавливается плита, к которой крепятся вибраторы / уплотнители бетона

Бетонные каркасные конструкции, в частности швейцарские панцири Isler, «отлитые по форме», конструктивно эффективны и элегантно заключают огромные объемы с небольшим количеством материала.Однако для изготовления опалубки требовалась большая квалифицированная рабочая сила и соответствующее количество строительных материалов. Надувная опалубка Bini или «Пневмоформа» устраняет необходимость в такой большой бригаде на стройплощадке, сокращает расход материалов и ускоряет строительство.

Пневмоформа и автоматизация строительства были разработаны в университетской диссертации Бини в ответ на его опасения, что «временная опалубка из дерева или стали, используемая для получения сложных инженерных выражений Феликса Канделы и Хайнца Ислера, стоит дороже, чем окончательная конструкция».Бини описал, как игра в теннис на заснеженном надувном теннисном корте привела к осознанию того, что низкое давление в несколько сотых атмосферы может буквально выдерживать тонны веса.

Стремление Бини к автоматизации строительства продолжалось не только в работе с конструкциями оболочек, но и с другими системами, которые все разделяли «материал» перепада давления воздуха. Его система Binix использует серию сборных треугольных рамных блоков, поднятых на место с помощью пневматической опалубочной подушки.Затем геодезические линии заполняются бетоном и арматурой, «связывая» вместе структурные компоненты. В системе Binix есть явные параллели с проектами Пьера Луиджи Нерви, такими как его Palazzetto dello Sport в Риме 1959 года, где для создания элегантного ламельного купола использовалась смесь сборных конструкций и монолитного бетона.

Бетон равномерно распределяется по надувной мембране и арматуре

В системе Binistar сетчатая пространственная конструкция собирается на земле, и надувается мембранная подушка, которая используется для подъема конструкции, а также для защиты от окружающей среды.Когда расширяемая трубчатая конструкция достигает своей проектной высоты, специально разработанные узловые соединители фиксируются в нужном положении, образуя жесткую стальную решетчатую структуру типа оболочки. Эти конструкции использовались для временных мероприятий на объектах Expo и World Cup.

Последовательность строительства купола Bini

Последовательность изготовления купола Бини сначала включает строительство кольцевой балки и плиты первого этажа. Кольцевая балка продуманно содержит «залитую» пустоту в форме яйца, которая будет содержать отдельную надувную трубку для удержания основной мембраны на месте во время надувания, а также впускные и выпускные отверстия для воздуха.Внутренняя пневматическая форма. Пневмоформа из неопрена, армированного нейлоном, затем укладывается на плиту и закрепляется на краю, на вершине которого натянута сложная сеть перекрещивающихся спиральных пружин по диаметру. Пружины не имеют определенной структурной функции, но контролируют равномерное распределение стальных арматурных стержней (которые проходят через пружины), а также поддерживают равномерную толщину бетона, удерживая смесь на месте.

После того, как арматура установлена, заливается бетон.Используется обычная бетонная смесь с небольшими добавками замедлителей схватывания и пластификаторов, чтобы продлить удобоукладываемость смеси на два-три часа. После заливки поверх влажного бетона кладется внешняя ПВХ мембрана, которая помогает контролировать испарение во время процесса схватывания и учитывает вибрацию бетона. Затем начинается процедура накачивания с помощью воздуходувок низкого давления, которая занимает около часа; давление регулируется путем управления выпускным отверстием для поддержания равномерного подъема.

Инфляция сначала поднимает бетон.Когда надувание завершено, «вибрационные» тележки протягиваются вокруг и по поверхности купола, чтобы уплотнить и укрепить тонкую бетонную оболочку

Когда каркас полностью надут, бетон подвергается вибрации с помощью роликовых тележек, подвешенных на тросах наверху конструкции. Внутреннее давление воздуха поддерживается от одного до трех дней в зависимости от диаметра. Для купола диаметром 36 метров толщина готовой оболочки составляет 125 мм в основании и 75 мм в короне.

Единственный существующий в Великобритании пример такого купола — Edinburgh Sports Dome в Малверне, 1977, архитектор Майкл Годвин. Он использовал систему Бини (в то время лицензированную как Parashell в Великобритании) для создания школьного спортивного зала. Интересно, что он поднял весь купол на серии из восьми бетонных пилотов, чтобы обеспечить естественный свет, отраженный от окружающего бассейна, в котором находится купол. В мае 2009 года эта схема была включена в Список II степени правительства за ее редкий (уникальный в Великобритании) метод строительства и качество архитектурного исполнения.

Конструкция без внешней мембраны проверяется и ремонтируется на месте. Затем в тонкой конструкционной оболочке

можно вырезать отверстия.

Я узнал о работе Данте Бини и его замечательных конструкциях Купола Бини благодаря исследованиям беспокойного новатора и превосходного рисовальщика Джонатана Адамса, когда мы оба работали на Уилла Олсопа; и независимо от того, искали ли мы просто способы создания пузырьковых форм или просто нестандартные, эти застывшие пузыри казались экзотическим утерянным искусством.

В своей книге, ³ Данте Бини рассказывает замечательную историю о визите легендарного профессора инженерного дела Марио Сальвадори, который приехал из США в Кастельфранко, недалеко от Болоньи, чтобы стать свидетелем строительства прототипа в 1965 году. «Для американского профессора, местный фермер установил бледно-голубой деревянный стол со стаканом воды, бутылкой игристого красного вина и старым кухонным стулом », — все это больше похоже на посещение студии художника, чем на посещение стройки.Сальвадори сидел за столом с 9:30 до 13:30. В 13:30 был завершен 12-метровый купол, Сальвадори встал, сделал глоток вина и провозгласил: «Послушайте, сегодня я увидел удивительную вещь! Если бы вы были инженером, вы бы никогда не придумали такую ​​ерунду! »После чего Колумбийский университет официально пригласил Бини повторить эксперимент в своем кампусе. Ему это удалось в 1967 году.

Типичная часть конструкции купола Binishell, аналогичная той, что использовалась в проекте школы Эшбери в Сиднее.

Компания Binishell теперь управляется сыном Данте Николо, и интерес к криволинейным возможностям Купола Бини возобновился. Частично интерес может быть вызван ретро-импульсом; Более значительным является экологический императив, по выражению Бакминстера Фуллера, «делать больше с меньшими затратами». Купола являются образцом структурной эффективности с соответствующим минимальным использованием материалов и невероятно легкой опалубкой, главным компонентом которой является воздух.

Эдинбургский спортивный домик, внесенный в список Grade-II, в Малверне, Великобритания, архитектор Майкл Годвин, продвигал идеи, присущие куполу Бини.Фотография Алвина Купера

Сноски

1. Седрик Прайс и Фрэнк Ньюби, Воздушные конструкции: обзор , Департамент окружающей среды, 1971, HMSO.
2. Седрик Прайс, Причина и следствие, (лекция в Архитектурной ассоциации, 6 июня 1984 г.).
3. Книга Данте Бини, A cavallo di un soffio d’aria (что в переводе означает «верховая езда на порыве воздуха») издается на итальянском языке издательством Guerini e Associati, Милан.Английское издание будет опубликовано Bibliotheque McLean позже в этом году.

Подшивка фактов

Архитектор: Данте Бини
Фотографии: Макс Дюпен, все, кроме окончательного изображения

.
