Как поставить опалубку под фундамент?

Дата: 13 июня 2017

Просмотров: 3433

Содержание

• Характеристики опалубки, виды и свойства
• Как правильно установить опалубку под фундамент
• Опалубка под фундамент своими руками
• Выводы

Строительство частных домов, дачных построек и хозяйственных объектов начинается с возведения фундамента, воспринимающего массу строения, компенсирующего реакцию грунта и обеспечивающего устойчивость. Для постройки основания применяют различные материалы. Наибольшее распространение получил литой вариант фундамента, для формирования которого бетон заливается в предварительно подготовленный каркас, называемый опалубкой. Застройщики часто задаются вопросом: как поставить опалубку под фундамент, чтобы обеспечить жесткость конструкции, избежать непредвиденных ошибок?

Желая, своими силами, возвести основу строения, сэкономить деньги и не привлекать для этого дополнительную рабочую силу, разберитесь, как правильно сделать опалубку для фундамента. Эти работы – начальная стадия строительства дома. От качества изготовления, правильности установки зависит устойчивость и долговечность будущего здания.

Опалубка — это конструкция из щитов, распорок и упоров, которая служит для придания бетонным и железобетонным изделиям формы

Рассмотрим применяемые для фундаментов зданий виды опалубки, остановимся на их свойствах и характеристиках. Разберемся, как смонтировать опалубку своими руками, какие требования предъявляются к опалубочной конструкции.

Характеристики опалубки, виды и свойства

Опалубочная конструкция представляет собой каркас коробчатого типа, собираемый для бетонирования основания. Он выполняет следующие функции:

1. Обеспечивает требуемую конфигурацию и размеры бетонной основы на протяжении всего периода твердения.
2. Воспринимает значительные нагрузки, действующие на щиты со стороны залитого бетонного раствора.

Требования к щитовому каркасу:

• применение качественных материалов;
• надежная фиксация, точная подгонка элементов;
• повышенная прочность и надежность;
• отсутствие щелей, через которые вытекает раствор;
• быстрая сборка щитов и, при необходимости, демонтаж;
• обработка специальными составами, исключающими прилипание раствора.

Применяют опалубку и при создании армирующих поясов в кладке стен из строительных блоков

В зависимости от возможности демонтажа опалубочные системы делятся на следующие разновидности:

1. Разборные. Демонтируются для повторного применения после окончательного твердения бетона. Состоят из комплекта щитов, фиксируемых специальными замками. Широко применяются в загородном и промышленном строительстве при возведении различных строений.
2. Стационарные. Бетонируются однократно в процессе заливки основания строения. Являются его неотъемлемой частью, обеспечивая повышенную тепловую защиту и надежную гидроизоляцию возводимого здания. Несмотря на повышенную стоимость, пользуются популярностью.

Щиты для опалубки, объединенные в единый каркас, изготавливаются из различных материалов:

• струганных досок, главным достоинством которых являются низкие затраты на изготовление и установку, а также экологическая чистота. Струганные с одной стороны доски толщиной 30–40 мм объединяются в щиты, к которым не липнет бетон. Материал применяется для возведения фундаментов, воспринимающих значительные нагрузки. Недостаток – проблематичность вторичного использования, так как поверхность необходимо очистить, тщательно высушить, заменить покоробленные элементы;
• древесностружечных плит толщиной 1,6 см или двухсантиметровой фанеры. Стандартный раскрой фанерных листов и плит ДСП позволяет нарезать заготовки требуемых размеров. Высокая несущая способность конструкции обеспечивается путем установки раскосов с наружной стороны каркаса. Гладкая поверхность элементов каркаса обеспечивает плоскостность основания, снижает расход строительных материалов, необходимых для заделки неровностей на ней;

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

• металлических листов, характеризующихся повышенным ресурсом эксплуатации, увеличенной степенью надежности. Стальные и алюминиевые конструкции позволяют выдерживать десятки циклов бетонирования, однако повышенные затраты, связанные со стоимостью готовых щитов, их доставкой, ограничивают широкое применение при возведении оснований зданий. Собирать и демонтировать металлическую конструкцию можно многократно, благодаря повышенному запасу прочности;
• пенополистирола, применяемого для формирования стационарных каркасов. Материал позволяет создавать щитовую конструкцию различной конфигурации, надежно сохраняет тепло, устойчив к воздействию влаги. Пенополистирольные щиты для опалубки легко соединяются в общую конструкцию с помощью стальных скоб, надежно герметизируются строительной пеной, устанавливаются однократно без последующего демонтажа. В дальнейшем являются частью основания, обеспечивая его теплоизоляцию.

Как правильно установить опалубку под фундамент

От правильности установки щитовой конструкции зависит долговечность строения. При выполнении работ следует руководствоваться требованиями предварительно разработанного проекта и результатами выполненных расчетов.  Необходимо учитывать следующие факторы:

• погодные условия. Осуществлять строительство желательно в весенне-летний период при устоявшейся температуре;
• применяемый материал. Щитовые элементы должны иметь гладкую поверхность, обеспечивающую товарный вид фундамента;

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона

• отсутствие щелей между щитами. Уменьшение концентрации влаги в бетоне снижает прочность монолита, является причиной трещин;
• высоту конструкции. Высота стенок должна на 0,5 м превышать уровень нулевой отметки, что позволит сформировать надежную основу;
• прочность щитов. Использование досок толщиной 3–4 см обеспечит прочность конструкции;
• способ крепления. Забивку гвоздей следует выполнять с внутренней стороны, производя загибку выступающих частей снаружи;
• обработку поверхности щитов. Использование отработанного машинного масла или специальных составов затруднит прилипание бетона к стенкам.

До того как делать опалубку, следует подготовить участок, на котором планируется строительство. Подготовительные мероприятия осуществляйте по следующему алгоритму:

1. Очистите строительную площадку от растительности и мусора.
2. Удалите поверхностный слой почвы, выровняйте поверхность.
3. Выполните разметку контура траншеи, используя шнур и деревянные колышки.
4. Извлеките грунт на глубину, указанную в проекте.
5. Спланируйте дно траншеи, обеспечьте вертикальность стенок.
6. Засыпьте на основание приямка щебень, смешанный с песком, слоем 10–15 см.
7. Разровняйте и уплотните щебеночно-песчаную смесь.

Закончив подготовительные мероприятия, можно начинать делать опалубку для будущего фундамента и производить ее установку.

Так как дно траншеи или котлована должно быть ровным (уплотняют его и ровняют под уровень), то выставлять горизонтально щиты должно быть просто

Опалубка под фундамент своими руками

Для изготовления щитовых элементов каркаса можно воспользоваться древесностружечными плитами, фанерой или струганными с одной стороны досками. После их разрезания легко получаются заготовки требуемых габаритов. Размеры и количество опалубочных щитов зависят от глубины приямка, а также периметра основания.

Рассмотрим, как сделать опалубку под фундамент ленточного типа с использованием деревянных щитов. Работайте, соблюдая последовательность технологических операций:

• Нарежьте деревянные доски сечением 40х150 мм на отрезки необходимого размера.
• Разложите на ровной поверхности нарезанные доски.
• Соберите, используя саморезы или гвозди, щиты длиной 2–3 метра.
• Нанесите гидроизоляционное покрытие на щитовую поверхность.
• Забейте в траншею вертикальные стойки на расстоянии 80–100 см.
• Зафиксируйте саморезами или гвоздями щиты к опорным брусьям.
• Установите в зоне стоек раскосы, прочно закрепите их.
• Изготовьте деревянные хомуты, установите их посередине каждого пролета.

• Проконтролируйте строительным уровнем горизонтальность каркаса.
• Проверьте отвесом вертикальность расположения.
• Обеспечьте неподвижность щитов стальными шпильками или проволокой для вязания.

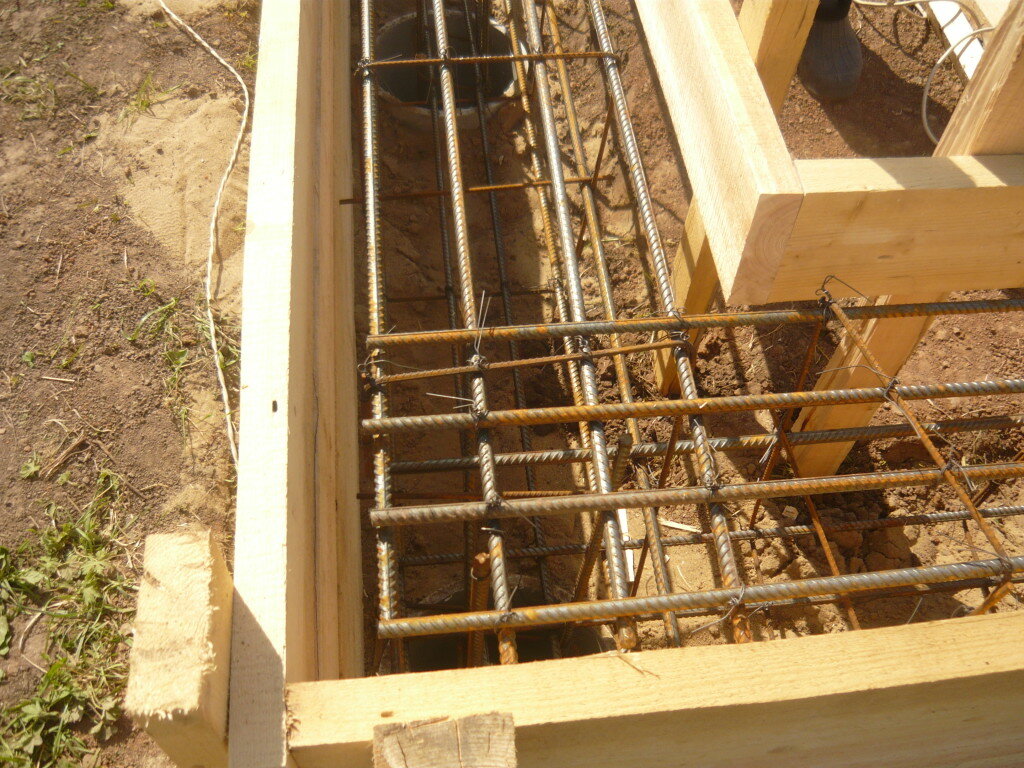

• Разместите элементы арматурного каркаса внутри деревянного контура.
• Закрепите с равным интервалом поперечные бруски в верхней части конструкции.
• Прикрепите стальные скобы в угловых зонах деревянного контура.
• Загерметизируйте щели паклей, обеспечивая герметичность.

Закончив ставить щитовой каркас, можно начинать мероприятия по бетонированию фундамента. До завершения процесса гидратации бетона не следует разбирать конструкцию. Помните, что демонтаж следует производить только после полного высыхания бетона. Правильно установленный каркас позволит забетонировать прочное основание, обеспечивающее устойчивость возводимого строения.

Выводы

Изучив рекомендации профессиональных строителей, изложенные в представленном материале, не возникнет вопрос, как сделать опалубку под фундамент. Важно правильно подобрать конструкцию каркаса, использовать для изготовления качественные материалы, соблюдать последовательность выполнения работ. Разобравшись, как делать опалубку, можно самостоятельно выполнить строительные мероприятия и сэкономить денежные средства. При необходимости, проконсультируйтесь со специалистами, рекомендации которых помогут избежать досадных ошибок.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Как установить опалубку для фундамента

Предлагаю разобрать в этой статье вопрос о том, как установить опалубку для фундамента. Опалубкой называют изготовленную временную форму с заданными геометрическими параметрами, предназначенную для заливки в нее бетона и получения определенного конструктивного элемента. Этим элементом сегодня будет фундамент.
Устанавливать опалубку следует согласно проекту производства работ.

Содержание

Виды опалубки для фундамента

По разновидности опалубку разделяют:

• съемная, которая устанавливается, а после схватывания бетонной массы снимается.
• несъемная, которая остается вместе с телом конструкции фундамента.

По конструктивному решению опалубка должна быть жесткой и иметь геометрическую неизменяемость, удовлетворять требованиям по качеству поверхности конструкции.

Материалом могут служить пиломатериалы, металлические инвентарные щиты (многократно используемая опалубка), водостойкая фанера, можно использовать и устанавливать прочие материалы. Наиболее распространены и часто применимы пиломатериалы – с ними легко и быстро работать.
Поэтому вариант того, как установить опалубку для фундамента  рассмотрим на их примере. Опалубку устанавливают для столбчатых или ленточных фундаментов. Принцип и технологическая цепочка ее установки для них однотипные.

Основные требования к опалубке

Готовим опалубку для фундамента:

Стойки, прогоны, прочие детали опалубки, соприкасающиеся с бетонной массой, должны быть из пиломатериалов хвойных пород ( по сортности не ниже 3 сорта). Если они изгибаемые, то должна применяться древесина не ниже второго сорта.

Плоскость опалубки, непосредственно прилегающая к бетону, должна быть строганной и доски по ширине размером не более 150мм. Толщина досок для опалубки составляет от 25мм и выше. Если фундамент массивный, то и толщина доски применяется 40 – 50 мм. Влажность пиломатериалов должна быть не более 25%.

Щиты готовят заранее, соединяя доски брусьями. Шаг брусков определяет та нагрузка от бетона, которая планируется. Чем массивней фундамент, тем меньше этот показатель.

При приёмке установленной опалубки, её креплений, подлежат проверке:

• Несущие и поддерживающие опалубку основания и детали, сама опалубка.
• Плотность опалубки, мест соединения сопряжения деталей опалубки между собой.
• Жесткость и неизменяемость геометрической формы, правильность установки всех поддерживающих элементов опалубки.
• Поверхность опалубки и ее положение относительно проектных осей, подлежащих бетонированию.

Этапы установки опалубки для фундамента

Перед установкой опалубки производятся геодезические работы с разбивкой осей. Планируем территорию.

Согласно разбивочным осям следует установить щиты опалубки, которые гвоздями крепятся к стойкам (кольям), вбитым в грунт. Гвозди забивают изнутри опалубки фундамента и загибают, чтобы сделать конструкцию щита жесткой.

Элементы конструкции соединяют между собой, выстраивая конфигурацию будущего фундамента. Для того, чтобы опалубка выдержала давление бетонной массы, раскрепляем ее распорками с определенным шагом, зависящим от массы конструкции.

Устанавливать опалубку следует горизонтально и строго по уровню – это залог для качественно выполненного фундамента. Кроме того, следует исключить всевозможные щели между досками или щитами, чтобы не допустить просачивание бетона наружу.

Мы рассмотрели то, как установить опалубку фундамента. После этого следует установить проектное армирование с последующим бетонированием. Во избежание появления раковин вибрируем бетонную смесь и оставляем для схватывания.

Когда бетон наберет прочность, то производим распалубливание, то есть снимаем все щиты с конструкции фундамента.

Показатели качества при установке опалубки

Допустимые величины отклонения (при оценке хорошо)

Отклонение по вертикали или проектного решения – 15мм
Отклонение осей опалубки от проекта — 10м
Неровности опалубки при контроле рейкой длиной 2 метра — 1мм

Это общие положения для установки опалубки фундамента. В каждом отдельном случае могут присутствовать свои нюансы, поэтому необходимо, прежде всего, руководствоваться проектом.

Какие меры безопасности соблюдаются при установке опалубки? [PDF]

🕑 Время прочтения: 1 минута

Опалубка представляет собой форму, в которую заливают бетон до его схватывания, которая поддерживается вертикальными и горизонтальными элементами. Безопасность при установке опалубки, заливке бетона и демонтаже имеет решающее значение, поскольку опалубка должна выдерживать нагрузку свежего бетона.

В этой статье мы обсудили меры безопасности, которые необходимо соблюдать при опалубочных работах.

Меры безопасности при установке опалубки

1. Опалубка должна быть спроектирована с учетом пролетов, статической нагрузки, установки температуры бетона и рабочей нагрузки, а также факторов безопасности для материалов, используемых для опалубки.
2. Деревянная опалубка должна быть тщательно осмотрена перед использованием, а элементы, имеющие трещины и чрезмерные сучки, должны быть отбракованы.
3. Деревянная центровка обычно проседает при нагрузке бетоном, поэтому при проектировании необходимо учитывать этот фактор.
4. Вертикальные опоры должны быть в достаточной степени закреплены или закреплены в таком положении, чтобы они не рухнули при сбросе груза или при случайном ударе по опорам.
5. При совместном использовании деревянной центровки и трубчатой ​​стали необходимо принять необходимые меры предосторожности, чтобы избежать неравномерной осадки опалубки под нагрузкой.
6. Перед установкой необходимо провести тщательный осмотр центровки трубчатой ​​стали, и элементы, имеющие признаки чрезмерного покоя, вмятин, перегибов или поврежденных сварных швов, должны быть удалены.
7. Погнутые или сломанные элементы опалубки подлежат замене.
8. Все запирающие устройства должны быть проверены на предмет их эффективной работы, а соединительные ребра должны быть надлежащим образом выровнены с рамами.
9. После сборки основного каркаса опалубки регулировочные винты устанавливаются на окончательный уровень и отвес.
10. Опалубочные рамы должны быть связаны между собой достаточным количеством раскосов, чтобы получились жесткие распорки, а диагональные связи должны быть установлены в правильном положении, чтобы рамы развивали полную несущую способность.
11. Соединения обычно выполняются с помощью болтов и гаек.
12. Следует избегать использования ржавых или испорченных резьбовых болтов и гаек.
13. Схема центрирования должна быть выполнена квалифицированным инженером и строго соблюдаться.
14. Несущая способность грунта должна учитываться при каждой центрирующей работе.
15. Следует также учитывать влияние погодных условий, так как сухая глина может стать очень пластичной после дождя и заметно снизить свою несущую способность.
16. Стабильность стоек должна быть обеспечена за счет надежной установки порогов на почву.
17. Должны быть приняты меры предосторожности, чтобы не нарушить почву под опорами.
18. Должен быть обеспечен надлежащий дренаж для отвода воды из-за промывки опалубки, дождей или во время отверждения бетона, чтобы избежать смещения в опорных слоях грунта.
19. Все центрирующие элементы должны быть осмотрены/проверены, чтобы убедиться, что:
    1. Все опоры или пороги под каждым столбом центрирующего элемента прочны.
    2. Все нижние регулировочные винты или клинья плотно прилегают к ножкам панелей.
    3. Все регулировочные винты или головки домкратов полностью соприкасаются с опалубкой.
    4. Панели отвесны в обоих направлениях.
    5. Все поперечные распорки установлены правильно, а запорные устройства находятся в закрытом и надежном положении.
    6. В случае беседок и балконов подпорки должны быть достаточными для передачи нагрузки на точку опоры.
20. Во время заливки бетона центрирование должно постоянно контролироваться и укрепляться.
21. При необходимости затяните клинья под вертикальными опорами и при необходимости отрегулируйте регулировочные винты.
22. Должна быть обеспечена соответствующая защита опалубки от движущихся транспортных средств или качающихся грузов.
23. Снятие опалубки не допускается до времени, указанного в соответствующих нормах, пока не будет установлено, что бетон набрал достаточную прочность, чтобы выдерживать сам себя и все нагрузки, которые будут на него воздействовать.
24. На территорию во время этих операций допускаются только рабочие, занятые снятием опалубки.
25. Лица, занимающиеся снятием опалубки, должны носить каски, перчатки, обувь с толстой подошвой и утвержденные ремни безопасности, если на высоте более 2 м нет надлежащей опоры.
26. При обрезке натянутой проволоки необходимо соблюдать осторожность, чтобы не допустить люфта, который может ударить рабочего.
27. Конкретный порядок, в котором опоры должны быть демонтированы, должен соблюдаться в соответствии с инструкциями инженера участка.

Часто задаваемые вопросы о мерах безопасности опалубки

Что нужно учитывать при проектировании опалубки?

Опалубка должна быть спроектирована с учетом пролетов, статической нагрузки, установки температуры бетона и рабочей нагрузки, которая должна поддерживаться, а также коэффициентов безопасности для материалов, используемых для опалубки.

Какие осмотры и проверки необходимо проводить в опалубке?

Опалубка должна быть осмотрена/проверена на-
1.
