В процессе строительства дома наступает ответственный момент, когда дело доходит до поверхности крыши. Перед проведением работ по утеплению, гидроизоляции и кровле крыши предстоит посчитать количество необходимого для заказа материала. Для этого специалисты производят расчет площади скатной кровли крыши.
Содержание
- Элементы скатной кровли
- Типы скатных крыш
- Односкатная кровля
- Подсчет площади односкатной крыши
- Двухскатная кровля
- Простая двухскатная кровля
- Несимметричный вариант двухскатной кровли
- Ломаная двухскатная кровля
- Расчет площади 2-х скатной кровли
- 4-х скатная кровля
- Вальмовая крыша
- Шатровая крыша
- Мансардная крыша
- Комбинированная крыша
- Как посчитать площадь 4-х скатной кровли
- Односкатная кровля
Скатная крыша отличается от плоской тем, что ее одна или несколько поверхностей расположены под наклоном по отношению к стенам дома для стока талых или дождевых вод.
Непосредственно под крышей дома может находиться чердак или мансарда, но есть и бесчердачные варианты, в таком случае крыша нуждается в утеплении.
Элементы скатной кровли
Элементами скатной кровли являются как внутренний каркас крыши, так и внешние дополнительные надстройки, такие как фонари, слуховые и мансардные окна, люкарны. Они нужны для проветривания и освещения чердачных и мансардных помещений, а также для выхода на крышу.
Внутренне устройство крыши выполняет очень важную функцию, ведь от него зависит надежность, прочность и долговечность всей кровли. Это своего рода скелет конструкции. Его элементами являются:
- Стропила. Это несущие балки для укладки обрешетки и кровли, а также распределения веса крыши на стены здания. Чаще всего материалом для стропил являются хвойные породы дерева.
- Обрешетка. Доски, густо уложенные и прочно закрепленные на стропилах для последующей укладки на них кровельного материала. В зависимости от вида кровли доски могут укладываться в виде решетки либо вплотную, без образования промежутков между досками.
- Кровля. Это покрытие, расположенное на обрешетке. Существует много видов кровли, каждый из которых имеет свои характеристики: рубероид, шифер, стекловолокно, разные виды черепицы, металлические и природные материалы и многие другие.
- Конек. Это место соединения плоскостей крыши. Чаще всего его делают из оцинкованного железа.
- Люкарны – это внешний элемент крыши. Они представляют собой окна, расположенные в скатной поверхности крыши, имеющие вертикально расположенные рамы. Многие древние здания и соборы имеют богато украшенные люкарны, демонстрирующие различные стили, такие как готика, барокко и другие.
Современные дизайнеры часто используют мансардные окна и люкарны в оформлении крыши и добиваются прекрасных эстетических решений как в экстерьере, так и в интерьере дома.
Типы скатных крыш
Скатная кровля может быть разных типов: односкатная, двускатная, ломаная, 4-скатная. Каждый из видов используется в зависимости от типа помещения и дизайнерской задумки.
Односкатная кровля
- Односкатная кровля – самый примитивный вид крыши. Используется такой тип нечасто из-за простоты внешнего вида, что не желательно для экстерьера дома. Востребованным такой вариант считается для сараев, погребов, хозяйственных построек. Тем не менее существуют дизайнерские конструкции, состоящие из нескольких односкатных крыш на разной высоте и имеющие оригинальный внешний вид.
- Односкатная крыша хороша тем, что ее можно установить без привлечения специалистов обладающих специальными знаниями, достаточно быстро и легко. Ее конструкция не нуждается в сложных и дорогостоящих стропильных системах. Элементы односкатной крыши не склонны к быстрому изнашиванию из-за отсутствия большого давления на них.
- Такая конструкция является самым дешевым вариантов из всех типов крыш.
- К недостаткам односкатной кровли можно отнести небольшое пространство под крышей, которое не позволит обустроить полноценный чердак или мансарду. Также сложностью является сохранение тепла из-за отсутствия возможности провести качественную теплоизоляцию.
Подсчет площади односкатной крыши
Подсчет площади односкатной кровли сводится к выяснению площади прямоугольника. Из школьных математических учебников мы помним, что это можно сделать, перемножив длину и ширину ската. Длину можно принять равной длине карниза крыши, а вот ширину можно посчитать двумя способами – непосредственно измерив, что может показаться весьма затруднительным занятием либо высчитать по формуле.
Фронтон крыши – это прямоугольный треугольник, самая длинная сторона которого является шириной кровли. Ее значение и необходимо выяснить для расчета площади скатной поверхности. Вспомнив теорему Пифагора, приходим к выводу, что нам нужно выяснить длину гипотенузы по известному принципу: квадрат гипотенузы равен сумме квадратов катетов. Таким образом мы выясняем интересующую нас длину скатной линии, после чего благополучно перемножаем 2 значения сторон прямоугольника и получаем заветный результат.
Двухскатная кровля
Двухскатная кровля представляет собой 2 прямоугольника, соединенных между собой горизонтальной поверхностью и образующих конек в месте пересечения. Такая конструкция – самый распространенный вариант для жилого дома, который имеет эстетичный вид и прекрасно выполняет свою защитную функцию.
Простая двухскатная кровля
Двухскатная кровля может иметь простую форму в виде 2 одинаковых прямоугольников. В таком случае конек располагается строго по центру здания. Утепление и кровельные работы для симметричной крыши выполняются наиболее просто и быстро.
Высота двухскатной кровли зависит от погодных факторов. Оптимальный размер угла наклона не превышает 30 градусов. Чем больше осадков и скорости ветра приходится на ваш регион, тем большим должно быть значение угла наклона.
Несимметричный вариант двухскатной кровли
Двухскатная кровля по желанию заказчика и под чутким руководством профессионалов может иметь несимметричную форму.
Ломаная двухскатная кровля
- Ломаная двухскатная крыша позволяет увеличить пространство мансарды, которую предстоит дополнительно утеплить и защитить от влаги. Ее конструкция подразумевает изломы скатов, образующие дополнительные ребра.
- Проект ломаной скатной кровли является наиболее затратным, так как для его реализации нужно много высококачественного строительного материала: древесина хвойных пород дерева, утепляющие, изоляционные и отделочные материалы.
- Несмотря на цену, ломаная форма крыши становится все более популярной из-за возможности обустройства мансарды, балконов, окон, которые пропускают достаточно света и способствуют экономии электроэнергии.
- У двухскатных крыш есть ряд своих преимуществ и недостатков. К преимуществам относятся:
- возможность обустройства чердачного или мансардного пространства;
- возможность провести отопление, организовать вентиляцию и кондиционирование;
- нет необходимости в ручной уборке снега и воды с поверхности крыши;
- простота в проектировании и установке;
- эстетичный внешний вид;
- простота в ремонте;
- умеренная стоимость.
- Недостатки конструкции:
- большое количество материала;
- при обустройстве мансарды увеличение высоты крыши, усиление и увеличение стоимости стропильной системы;
- устройство слуховых окон мансарды усложняет конструкцию двухскатной крыши.
К преимуществам относятся:Расчет площади 2-х скатной кровли
- Расчет площади 2-х скатной кровли в простом или ломаном исполнении сводится к подсчету площадей всех прямоугольных частей крыши и суммированию результатов.
- Расчет наклонной стороны осуществляется по тому же принципу, как и в примере с односкатной кровлей, и сводится к применению теоремы Пифагора. Существует и другой вариант подсчета, использующий синусы и косинусы, но это более сложный путь. Поэтому выбор чаще всего падает на теорему Пифагора.
- При подсчете учитываются все составляющие конструкции: парапеты, свесы и другие элементы. Учитывается вид кровли, так как каждый из них повлияет на значение площади скатных поверхностей. Не берутся во внимание все дополнительные детали крыши: мансардные окна, трубы, вентиляционные отверстия и другие элементы.
- Бывают такие конструкции крыши, которые имеют скат в виде неправильного четырехугольника. В таком случае хотя бы один угол имеет значение, не равное 90°. Выходом из ситуации становится разделение ската на прямоугольник и треугольник с последующим расчетом площадей каждой из фигур.
- Площадь крыши рассчитывается с целью приобрести нужное количество кровельного материала. Чем круче наклон крыши, тем больше материала необходимо для ее перекрытия. При закупке покрытия обязательно необходимо учесть способ его укладки, так как чаще всего это делается внахлест. Поэтому запас количества кровельного материала может быть до 40%.
- Не будет лишним проверить расчеты при помощи специального кровельного калькулятора, который есть в интернете. Если расчет проведен тщательно, то это поможет сэкономить денежные средства на приобретение дополнительного покрытия.
Чем круче наклон крыши, тем больше материала необходимо для ее перекрытия. При закупке покрытия обязательно необходимо учесть способ его укладки, так как чаще всего это делается внахлест. Поэтому запас количества кровельного материала может быть до 40%.4-х скатная кровля
- 4-х скатная кровля имеет соответственно 4 плоскости. При установке крыши такого вида чаще всего отсутствуют фронтоны. Это более сложная конструкция крыши, проектирование и установка которой требует серьезного профессионального подхода.
- У 4-х скатной крыши имеется ряд своих преимуществ:
- конструкция крыши более прочная и надежная;
- высокая сопротивляемость атмосферным явлениям;
- комфортная температура чердака или мансарды за счет равномерного прогрева.
- Недостатки 4-х скатной крыши:
- сложность инженерных расчетов и работ по установке;
- большой вес;
- необходимость в утеплении при условии холодного климата;
- большие финансовые затраты.
- Существует несколько типов 4-х скатных крыш.
Вальмовая крыша
Вальмовая крыша получила свое название от скатов треугольной формы, которые по другому именуются вальмами. Такая конструкция состоит из 2 скатов в виде треугольников, и еще 2 больших по размеру поверхностей – в форме трапеций.
Шатровая крыша
Шатровая крыша по своей форме напоминает пирамиду. Она состоит из 4 одинаковых треугольников, которые соединяются между собой двумя сторонами. Такие крыши часто устанавливают в более теплых странах в случае, если коробка дома представляет собой квадрат.
Мансардная крыша
Мансардная крыша имеет слом на трапециевидных скатах, за счет чего образовываются дополнительные ребра. При помощи этой конструкции, как и в случае с двухскатным ломаным вариантом кровли, расширяется жилое пространство дома за счет оборудования мансардного этажа.
Комбинированная крыша
Для любителей оригинальных идей при наличии соответствующих финансов не составит труда доверить профессионалам свои самые смелые представления о крыше своего дома. В результате создаются очень сложные формы, имеющие необычные соединения множества поверхностей. Такая конструкция называется многощипцовой.
Как посчитать площадь 4-х скатной кровли
- Чтобы произвести расчет площади 4-х скатной кровли, необходимо вывести результат в виде суммы площадей всех фигур крыши.
- Для вальмового типа крыши необходимо высчитать площади 2 трапеций и 2 равнобедренных треугольников.
- Площадь трапеции высчитывается по формуле:
S=h*(a+b)/2, где a и b – длины оснований трапеции, h – высота трапеции. Высота трапеции – это отрезок, лежащий между основаниями трапеции и расположенный под прямым углом к ним. Полученное значение площади трапеции умножаем на 2. - Затем высчитываем площадь 2 равнобедренных треугольников. Это можно сделать при помощи формулы:
S=h*b/2, где h – высота треугольника, b – его основание. Иными словами, мы берем половину основания треугольника и умножаем на его высоту. Высота треугольника – это перпендикулярная линия, опущенная из вершины треугольника на его противоположную сторону. - Площадь треугольника также умножаем на 2 и суммируем с удвоенным значением площадей трапеций.
- Площадь шатровой конструкции высчитывается путем умножения площади равнобедренного треугольника на 4.
Иными словами, мы берем половину основания треугольника и умножаем на его высоту. Высота треугольника – это перпендикулярная линия, опущенная из вершины треугольника на его противоположную сторону.Стоит заметить, что для расчета площади крыши и количества необходимого кровельного материала мало знания школьной геометрии. Для точного подсчета все же лучше обратиться к специалистам, особенно в случае сложных конструкций. Но для более простых вариантов и для контроля над ситуацией знания основ проектирования крыши все же будут не лишними.
« Как выбрать сверло по металлу Как отделать кухню керамической плиткой »
Как посчитать площадь скатной кровли: памятка строителю
Задача, как сосчитать площадь скатной крыши, поднимается не только при проектировке нового дома.
Проведение капремонта кровли с полным разборкой системы стропил ставит перед строителями те же задачи. Способность проводить расчеты всякого этапа сложности всех компонентов скатных кровель нужно и при контроле правильности проекта, и для оценки прочностных показателей конструкции которая строится, а еще для конкретного закупа всех требуемых при сооружении или ремонте материалов.
Видео о конструкции и правилах монтажа скатной кровли
Скатная кровля: описание и свойства
Двухскатные кровли относятся к самому распространенному виду. Их можно повстречать фактически повсюду, но самое большое распространение они обрели при проектировке домов для жилья.
При описании кровли аналогичной комбинации в большинстве случаев обходятся такими параметрами:
- Поверхность имеет два ската, очень часто одинаковой длины;
- Скаты кровли опираются на несущие стенки дома;
- Пространство внутри кровли имеет традиционную форму треугольника.
Для информации! Указанные показатели обычны для в один этаж строений. Для домов большой этажности могут встречаться чертежпроектирование конструирование кровель с шириной и разной длиной наклонных поверхностей.
Традиционная скатная кровля собой представляет щепетильный треугольник
Тонкости проектирования
Составление проекта дома дает возможность воплотить на бумажном листе ту идею, какая в дальнейшем будет воплощена на указанной территории. На основе этого документы ведутся все важные расчеты, среди них и материалов для кровли.
Проектирование двухскатной кровли учитывает введение основного показателя, опираясь на который и будут рассчитываться все основные признаки. Такой характеристикой считается угол наклона ската.
При рассмотрении стандартной комбинации кровли с 2-мя наклонными плоскостями угол может изменяться до 45 градусов, при этом самый маленький угол кровельного ската принимается равным 11 градусов. Подобным образом, выходит, что крутизна плоскости может изменяться в широком диапазоне, меняя рабочие признаки «пятого фасада».
Важно! Угол кровельного ската – величина обратно пропорциональная климатическим нагрузкам (ливень, ветер, снег и т. п.).
Угол кровельного ската колеблется в диапазоне от 11 до 45 градусов
Также, решая какой угол наклона будет у кровли дома, нельзя забывать про такой момент, как парусность. Парусность – это чувствительность кровельной конструкции и кровли в общем к ветровым потокам. Другими словами, чем активнее взъем кровли, тем крепче она подвержен ветровой нагрузке, тем много внимания нужно уделить обустройству системы стропил и обрешетки.
Уже на этапе проектирования нужно понять, какие виды расчетов будут в будущем популярны:
- Расчет величины нагрузок;
- Расчет конструкции стропилин крыши;
- Расчет обрешетки;
- Расчет крыши двухскатной кровли.
Нагрузки на крышу
Расчет двускатной кровли начинается с выведения цифровых признаков, какие определяют:
- Вес «кровельного пирога»;
- Величину снеговой нагрузки;
- Величину ветровой нагрузки.
Узнать, как эти моменты будут оказывать влияние на вес кровли, можно благодаря специализированным формулам. Согласно подходящего СНиП в них предусматриваются все отличительные характеристики регионального месторасположения возводимого дома, а это означает, очень точно определены нормы нагрузок. Также при расчитывании данных признаков предусматривается и угол уклона плоскости кровельного ската.
Нагрузки ветра на крышу, возникающие от давления масс воздуха
Что касательно веса крыши, то он рассчитуется очень легко, потому что на его величину влияют все используемые для изолирования материалы. Данные же о нагрузке всякого компонента из слоев крыши есть в сопроводительной документации и техническом описании на ремонтную продукцию.
Важно! Величина, превосходить какую не советуют даже самые квалифицированные мастера, равняется 50 килограмм на один метр квадратный.
Расчет конструкции стропил
Занимаясь самостоятельной разработкой схемы конструкции стропилин, инстинктивно доводится вычислять все ее показатели.
Узнаешь, как высчитать высоту двускатной кровли, ее площадь и другие данные. По важности расчеты системы стропил можно прировнять к расчетам кровельных нагрузок.
Причина такого сравнения в том, что стропилины выступают связующим звеном и могут помочь перераспределить нагрузку от всей кровелной конструкции на несущие стенки дома. Также навыки, какой вес должны держать стропилины, считаются определяющими в подборе материала для их монтажа.
Важно! Полученную расчетную величину необходимо сделать больше на 50%. Это сформирует хороший запас надежности для всей конструкции стропилин.
Задача системы стропил — распределять вес кровли на несущие стенки дома
Параметров, на какие ориентируются при расчитывании конструкции стропил, в большинстве случаев два:
- Дефармация, другими словами интенсивность прогиба крыши;
- Крепость – способность конструкции хранить цельность на протяжении долгого времени.
Помимо признаков нагрузки расчет стропилин в себя включает определение величины их шага и потребность применения добавочных конструкционных компонентов.
Каркасная рама
Каркасная рама – необходимый компонент любой кровли. Конкретно благодаря такой конструкции снабжается правильная укладывание материала для кровельных работ, его долговечность и прочность при эксплуатировании.
Каркасная рама может быть разной по форме, но в большинстве случаев отмечают:
- Сплошной способ;
- Решётку с конкретным шагом (зазорами).
Для информации! Шаг каркаса – это тот допустимый промежуток между брусками, на который материал для кровли укладывается особенно приемлемо.
Вид обрешетки скатной кровли нужно подбирать, смотря на вид материала для кровельных работ
Чтоб расчет и становление обрешетки были проведены без ошибки, крайне важно заблаговременно выяснить, как сосчитать площадь скатной крыши. Также данная информация будет полезной при расчитывании материала для кровельных работ для проведения работ по монтажу.
Каркасная рама и все ее свойства определены видом кровли, материалом системы стропил, а еще видом крыши.
Так, к примеру, применение мягких рулонных покрытий может быть только при сплошной обрешетке. Материалами для того чтобы работают брусок с сечением 50х50 мм или доски у которых толщина 2-2,5 мм.
Расчет площади скатной кровли
Итак, определяющими показателями любой двухскатной кровли стают угол уклона плоскостей и площадь плоскости. Если первый признак — это планируемая величина, то вторая характерная особенность в большинстве случаев устанавливается расчетными способами.
Для определения всей площади кровли зачастую используют один из 2-ух способов:

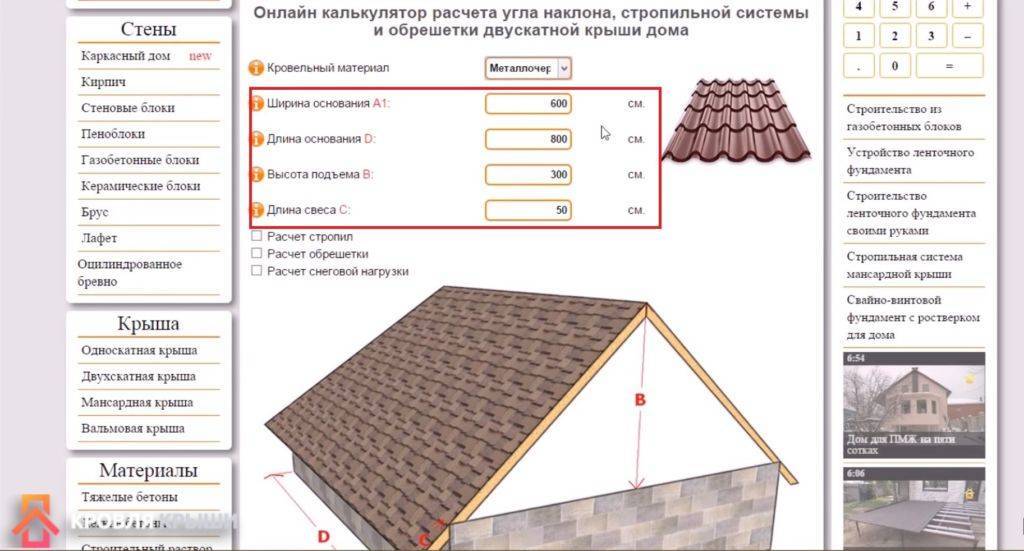

- Применение специализированных программ, выполняющих расчет по введённым в них показателям;
- Самостоятельный расчет – подойдет для кровель простых форм архитектуры.
При подборе варианта номер нужно сказать, что аналогичная работа просит тщательности и точности.
Важно! Без информации о площади крыши нереально составить смету на выполнение работ.
Чтоб высчитать площадь скатной кровли, необходимо обратиться к геометрии
Чтобы расчет был по максимуму конкретным, применяется конкретный метод:
- Устанавливается длина каждого ската. Для этого крайне важно провести хороший замер, другими словами замерить расстояние от нижнего края конька до самой удалённой точки карнизной планки.
- Принимаются во внимание все конструктивные детали: парапеты, свесы и т. п.
- Находят вид крыши, потому что от того, применяется черепица, металл или материал рулонного типа, подчиняется величина расчетных скатов.
- Не учитывают все карьерные детали кровли: трубы, отверстия вентиляции, Окна для мансарды и аналогичные им детали.
- Рассчитывают величину уклона.

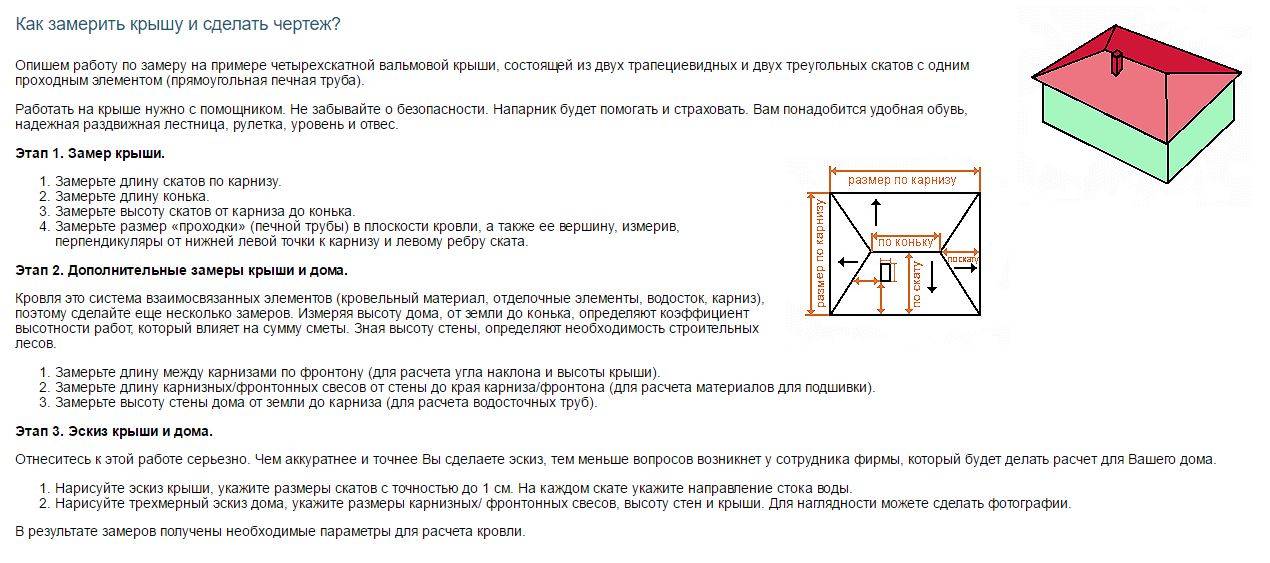

Для этого крайне важно провести хороший замер, другими словами замерить расстояние от нижнего края конька до самой удалённой точки карнизной планки.Нужно сказать, что даже такой обычный расчет зачастую вызывает трудности. И поэтому, если данный вариант работ не считается обычным, то лучше применять способ методичных действий. Суть его состоит в том, чтоб разбить всю територию кровли на простые фигуры геометрических форм, сделать арифметические действия с популярными числами и суммарно соединить полученные результаты.
Последние выводы
Домо строительство напоминает чем-то хороший проектировщик, а расчетные работы – уроки школьной геометрии.
Но на деле все обстоит не очень просто. Сооружение или домашний ремонт нельзя расценивать как несерьезные работы или как учебные ремонтные мероприятия. Заниматься строительством лучше всего людям с прекрасным навыком аналогичных работ или же если есть наличие солидной теоретической базы. Если например подбирать между этими категориями, то предпочтительность необходимо отдать специалистам-практикам.
Кровля, выстроенная при помощи профессионалов, будет надежна в работе
Когда строительством дома занимаются строители-специалисты, тогда можно быть уверен в том, что все работу будут проведены на весьма большом хорошего качества уровне. А это означает, что выстроеный дом будет стоять долго, не требовать неоправданного ремонта и радовать жильцов комфортной атмосферой, независит от погоды за окном.
Как определить уклон крыши
С помощью уклона крыши можно быстро и точно рассчитать размер крыши и количество материалов, необходимых для монтажа.
Большинство подрядчиков используют измерение уклона крыши в качестве основного способа расчета площади крыши.
Что такое уклон крыши?
«Уклон крыши» — это термин, который вы можете часто слышать от кровельщика, архитектора или подрядчика/строителя по возведению каркаса. Это самый распространенный способ в США и Канаде описать основное качество крыши – наклон или крутизну.
Шаг крыши представлен в дюймах подъема на 12 дюймов пробега. Например, «3 шага» или «3 из 12 шагов» или «3/12 шага» означают, что крыша поднимается на 3 дюйма на каждые 12 дюймов ее горизонтального участка.
Используя шаг, его площадь и базовую геометрию, вы можете быстро и с высокой степенью точности рассчитать длину сторон фронтона. Это позволит вам получить очень точные измерения площади.
Крыша может иметь много других характеристик, но ее уклон часто важен для определения стоимости замены, а также для выбора правильных материалов.
x
Низкий уровень
Средний диапазон
Высокий уровень
См.
цены рядом с вами!
Начните здесь — введите свой почтовый индекс
Это также полезно знать, если вы проектируете пристройку к дому, вырезаете новые рейки или устанавливаете световые люки.
Крышу также можно измерять в градусах. Однако часто это трудный и ненужный способ оценки уклона. С другой стороны, использование шага проще, быстрее и часто точнее. Тем не менее, наш калькулятор уклона крыши обеспечивает мгновенное преобразование уклона в градусы и обратно. Вы также можете использовать его для мгновенной оценки шага, а также площади и длины стропил.
Однако, если вы хотите пойти по длинному пути вручную, продолжайте читать, чтобы узнать, как выполнить этот расчет самостоятельно.
Как найти уклон крыши
Существует два совершенно разных метода: один более точный, а другой более быстрый и простой.
Первый заключается в том, чтобы забраться на крышу или, по крайней мере, на ее край и измерить уклон с помощью столярного уровня и рулетки.
Второй способ — это скорее приблизительный способ получить приблизительный шаг, стоя на земле. Не такой точный, второй метод позволяет быстро рассчитать, когда лестница недоступна, или когда вам нужно получить/предоставить быстрое ценовое предложение или быстро оценить размер крыши.
Метод 1 – как рассчитать уклон крыши с помощью уровня и рулетки
Для этого наиболее точного расчета вам понадобится лестница, достаточно длинная, чтобы достать до края крыши, уровень 2 фута и рулетка. Будьте осторожны при подъеме по лестнице и не поднимайтесь на крышу без надлежащей защиты от падения. Мы также рекомендуем использовать стабилизатор лестницы, чтобы предотвратить ее скольжение в стороны.
Как только вы доберетесь до вершины лестницы, расположите уровень так, чтобы один конец касался поверхности крыши, а другой конец находился в воздухе, и он был выровнен.
Теперь измерьте расстояние между поверхностью крыши прямо вниз от противоположного края уровня – см.
схему ниже:
Метод 2 – Оцените уклон крыши от земли
Этот процесс обычно довольно прост, быстр и довольно точен. Однако, если вам нужно заказать материалы для работы, мы все же рекомендуем получить более точное измерение шага, например, в первом способе.
Основной предпосылкой «предполагаемой оценки» является знание (измерение) ширины крыши с фронтонной стороны, а также измерение экспозиции сайдинга.
Большая часть вагонки, а также винилового сайдинга имеет 4-дюймовую экспозицию перед началом следующего ряда. Это означает, что каждые 3 прогона вагонки или винилового сайдинга дают вам ровно один фут высоты.
Вам нужно будет рассчитать количество прогонов сайдинга от основания крыши (горизонтальная линия, где начинается крыша) до ее кончика. В большинстве домов вдоль линии крыши проходит 6-дюймовая рейка, так что это добавит около 7-9 дюймов к высоте вашей крыши.
Давайте рассмотрим пример на диаграмме ниже. Ширина фронтона составляет 24 фута, плюс 3 фута свесов (1,5 фута свеса крыши с каждой стороны).
Это дает нам в общей сложности 27 футов. Подъем составляет 16 полных рядов 4-дюймового сайдинга, что равняется 5 футам 4 дюймам. Добавьте еще 8 дюймов для граблей, и мы получим высоту 6 футов.
Теперь нам нужно выполнить некоторые математические вычисления, чтобы рассчитать высоту тона для обоих методов, описанных выше. Но прежде чем мы это сделаем, я быстро расскажу об измерении подъема, если у вас есть что-то другое, кроме 4-дюймовой вагонки или винилового сайдинга.
Если ваш дом облицован кирпичом, я бы измерил расстояние трех рядов кирпича, а затем сделал бы аналогичные расчеты, как в примере с обшивкой вагонкой. То же самое с кедровой черепицей – измерьте экспозицию 3 рядов для более точного измерения общего подъема крыши. Если у вас вертикальный сайдинг — возьмите лестницу и сделайте реальные замеры.
Средняя стоимость замены крыши в США:
Нижний конец $4388 | Средний диапазон $5287 | Высококачественный $6608 |
Посмотреть стоимость в вашем регионе Начните здесь — введите свой почтовый индекс | ||
Как использовать уклон крыши, чтобы получить точный размер крыши
В первом способе все просто.
2.
Во втором методе наши измерения составили 27 футов в основании и 6 футов в высоту. Поскольку важно иметь два равных треугольника, нам нужно разделить его на два — мы получим прямоугольный треугольник со сторонами 6 ′ и 13,5 ′.
Используя теорему Пифагора, мы вычисляем, что гипотенуза или сторона фронтона составляет около 14,77 или, чтобы упростить, 14 3/4 футов в длину. Теперь мы можем рассчитать высоту тона, что будет очень весело, поскольку наша база не представляет собой число, основанное на 12.
Формула выглядит следующим образом:
Во-первых, нам нужно привести все размеры к 12 базе (потому что шаг вычисляется в 12 базе). Берем прогон и подъем (13,5 и 6), делим их на 13,5 и умножаем на 12. Получаем прогон 12 дюймов с подъемом 5,3333 фута или 5 футов 4 дюйма — ну, это наш уклон крыши — 5 футов 4 дюйма в 12 футах.
Вы также можете рассчитать размер крыши по шагу (без использования теоремы Пифагора). Существует таблица множителей для каждого ската крыши, которые были получены по теореме Пифагора:
Таблица множителей уклона крыши:
| 3 шага – 1,03 | 4 шага – 1,06 | 5 шагов – 1,085 |
| 6 шагов – 1,12 | 7 шагов – 1,16 | 8 шагов – 1,21 |
| Шаг 9 – 1,25 | 10 шагов – 1,31 | 11 шагов – 1,36 |
| 12 шагов – 1,42 | ||
Мы исключили множители для крыш с шагом менее 3 и выше 12 по следующим причинам.
С шагом менее 3 вы можете легко пройтись по крыше, чтобы получить точные размеры, так как это обычно плоская крыша.
Кроме того, множитель настолько близок к единице, что на самом деле не меняет общий размер, если только ваша крыша не имеет размер 100×100 футов. Крыши с уклоном более 12 встречаются не очень часто, к тому же — теперь можно рассчитать самостоятельно.
Приведенные выше множители можно быстро использовать для расчета длины фронтонной стороны крыши, если известен уклон и общая ширина этой стороны.
Все, что вам нужно сделать, это взять 1/2 ширины и умножить ее на соответствующий множитель. Таким же методом можно быстро получить общую площадь двускатной крыши. Например, площадь вашей крыши составляет 24 x 36 футов с шагом 7. Площадь будет 24 х 36 = 1224 умножить на 1,16 = 1420 кв. футов
Опубликовано:
Я работаю кровельщиком 15 лет, специализируюсь на металлических и плоских кровлях.
Есть вопрос или проблема с кровлей? Задайте мне любой вопрос по кровле!
Кровельные подрядчики — присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы получить больше клиентов!
|
|
roofinfo.co.uk
Но это времена, когда нет физического здания для
измерения, только набор планов, а затем измерение расстояния между
линии на плане с масштабной линейкой и измерение углов с
транспортир являются важными навыками.
Найденную цифру следует использовать для умножения расстояния по горизонтали, и
результатом будет длина стропила (см. таблицу).
