Главная » Все инструкции » Инструкция по креплению клиновым анкером (анкерным болтом). Установка/Крепление сейфа

Клиновой анкер (анкерные болты) разработан для сквозного монтажа тяжелых и умеренно тяжелых элементов и конструкций.

Применяется клиновый анкер в следующих материалах:

• бетон
• природный камень
• полнотелый кирпич

При установке анкеров (анкерных болтов) следует помнить, что расстояние между точками крепления и от края основания очень сильно влияют на нагрузку.

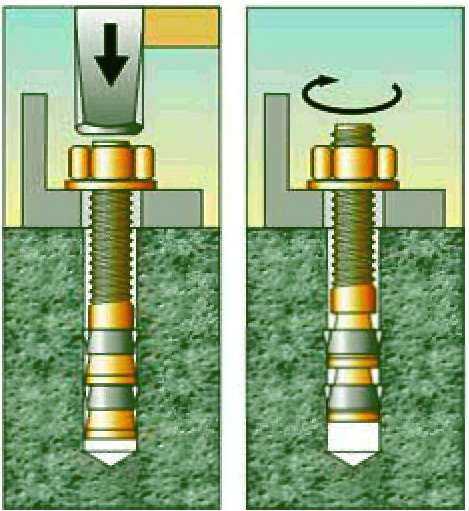

Установка Анкера:

1. Просверлите отверстие в соответствии с таблицей

2. Прочистите отверстие щеткой

3. Забейте анкер с помощью молотка

4. Затяните гайку с усилием до упора

Параметры установки клиновых анкеров

где

d — диаметр сверла

t — толщина прикрепляемого материала

L — длина анкера

m — мин. глубина сверления

h — мин. глубина установки анкера

Tags:

Как установить сейф в стену/пол

Как установить сейф

Как прикрепить сейф

Как прикрутить сейф

]]>]]>

Каталог

Правила установки анкерного болта

При проведении строительных, ремонтных, а также дизайнерских работ, часто появляется необходимость в реализации надежного крепления различных объектов как к вертикальным, так и горизонтальным поверхностям. Эти предметы могут характеризоваться большим весом и крупными размерами. В таких случаях обычно применяется крепеж специального типа – анкерный болт. Для его установки наличие специальных профессиональных навыков не обязательно. Принцип работы болта каждого из существующих видов основан на увеличении силы трения.

В зависимости от типа крепления анкерные болты формируют такие основные группы:

• клиновые;
• забивные;
• разжимные;
• распорные.

В отдельную категорию выделяются изделия, предназначенные для реализации нестандартных крепежных решений. Например, самозавинчивающиеся болты, рамные анкеры, оснащенные гильзой из поливинилхлорида и т.д.

Рассмотрим вопросы установки анкерных болтов из основной группы.

Конструктивно такое изделие представляет собой резьбовой стержень. С его одной стороны накатаны витки резьбы. На противоположном конце расположен расклинивающий механизм. Исполнен он в виде специальной муфты с продольными прорезями и конического хвостовика шпильки.

Муфта подвижная. Под воздействием завинчиваемой гайки она перемещается вдоль оси стержня и скользит по поверхности конуса. В результате муфта расширяется, обеспечивая надежную фиксацию данного крепежного элемента в технологическом основании.

Последовательность монтажа клинового анкера такая:

• сначала нужно высверлить отверстие с диаметром, равным значению данного показателя конического хвостовика;

• на втором этапе необходимо удалить из созданного отверстия осколки материала основы и пыль. Особо тщательно проводить эту процедуру не обязательно;

• далее анкер вставляется в отверстие. Затем его нужно забить молотком;

• в завершение гайка затягивается.

При монтаже клинового анкера нужно учитывать, что по истечении некоторого времени может возникнуть необходимость в демонтаже конструкции. Но вынуть уже установленный метиз без повреждения материала основания невозможно. Чтобы избежать такое развитие событий, глубина отверстия должна быть больше длины анкера. Тогда, полностью отвинтив гайку, можно будет полностью вбить конструкцию и заделать углубление посредством цемента либо шпатлевки.

Анкер забивной рекомендуется применять в двух случаях:

• когда нужно прикрепить особо массивный предмет;
• если предполагается, что прикрепленный объект будет подвергаться в процессе эксплуатации воздействию значительных динамических или статических нагрузок.

Монтаж забивного анкера осуществляется так:

• в основе высверливается отверстие диаметром, таким же, как и у самой крепежной детали (главное – чтобы не больше!). А вот его глубина должна превышать длину анкера;
• затем отверстие нужно очистить от образовавшихся в ходе сверления частиц-осколков материала основы и пыли;
• после этого анкер необходимо вставить в подготовленное отверстие;
• затем с помощью установочного приспособления распорный конус перемещается ближе к концу этой детали. В результате воздействия ударной нагрузки часть анкера с прорезями расширяется и прилегает очень плотно к внутренней поверхности отверстия;
• на завершающем этапе во втулку нужно вкрутить шпильку и закрепить объект.

Более детальную информацию можно получить, просмотрев видео. Для запуска ролика наведите курсор мышки на картинку, а далее действуйте по высветившейся подсказке.

На сленге профессиональных строителей анкер разжимной называется «бабочка». В научно-технической литературе встречается под названием «болт Молли». Применяется для монтажа в конструкции, характеризующейся небольшой несущей способностью, картин, осветительных приборов, навесных полок, а также карнизов для штор.

Цанга на болте (может быть и на винте) выглядит, как расклинивающаяся юбка. По мере ввинчивания стержня, она упирается своими лепестками в противоположную поверхность монтажного основания. Фланец цанги оснащен специальными выступами/шипами. Они, углубляясь в базовый материал, предотвращают прокручивание либо смещение болта в процессе монтажа.

Установка разжимного анкерного болта предусматривает выполнение следующих этапов:

• на опорной поверхности высверливаются сквозные отверстия;
• затем в них необходимо вставить цангу разжимного анкера так, чтобы зубцы укоренились в материал основания. Если это древесина, можно использовать молоток. Когда же основание гипсокартонное лучше не рисковать, а вдавить шипы пальцами;
• после этого в резьбовое отверстие необходимо ввинтить стержень элемента крепления. При этом следует контролировать степень разжатия лепестков юбки. Завершать вкручивание болта/винта нужно от руки с помощью обычной отвертки;
• Закрепив разжимной анкер, можно приступать к прикреплению к основе необходимого предмета.

Рекомендуем просмотреть видео о монтаже анкерного крепежа данного вида в гипсокартон. После этого все вопросы, скорей всего, будут сняты. Запускать ролик нужно так же, как было описано выше.

Крепежные детали данного вида по конструкции и принципу действия схожи с клиновыми анкерами. Отличие заключается в наличии «рубашки», защищающей резьбу по всей длине стержня.

По мере навинчивания фланцевой гайки, втулка перемещается вдоль шпильки, упираясь своей нижней гранью в коническую поверхность ее хвостовика. В результате втулка расклинивается, благодаря чему сам анкер прочно удерживается в бетонном основании.

Существует еще один вариант исполнения распорного анкера. Там вместо шпильки с фланцевой гайкой используется болт с шестигранной головкой. А на другом конце его стержня находится конусообразная гайка. При ввинчивании болта, эта гайка как бы втягивается во втулку, из-за чего та расклинивается и упирается в поверхность отверстия. Собственно, так и получается надежное крепление в материале основы, в том числе бетоне как средней, так и высокой плотности.

Последовательность этапов установки распорного анкера последнего варианта исполнения представлена ниже.

• Сначала в материале основы нужно высверлить отверстие с диаметром расклинивающей втулки.
• Затем из него нужно удалить образовавшиеся в ходе сверления частицы и пыль.
• На следующем этапе втулка вставляется в отверстие.
• После этого болт продевается в отверстие подлежащего креплению предмета, вставляется во втулку и наживляется от руки на резьбу конусообразной упорной гайки.
• На последнем – пятом этапе болт окончательно затягивается так, чтобы поверхность подвешиваемого элемента плотно прилегла к поверхности основы.

При выборе типа анкерного крепежа в качестве основного критерия обычно выступает характерный ему уровень несущей способности. А вот при его установке основное внимание нужно уделять моменту затягивания резьбового соединения. Если величина данного показателя будет меньше указанной в инструкции по применению, соединение может ослабнуть ввиду снижения силы трения между его компонентами. В случае, когда рекомендуемые значения будут превышены, не исключено разрушение всей конструкции по той причине, что на основание будет оказываться избыточное давление. Чтобы не допустить этих негативных явлений, необходимо пользоваться динамометрическим ключом, установив усилие затягивания, рекомендованное производителем используемого анкерного крепежа.

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

© Компания Машкрепёж — основной поставщик крепежа в России, 1998-2019

Анкерные болты, перила и арматура в бетоне с анкерной эпоксидной смолой

ЗАДАЙТЕ ЭКСПЕРТАМ
Ответы на ваши вопросы по бетону и кирпичной кладке

Вопрос: Металлический поручень на моей задней ступеньке оторвался и стал реальной угрозой безопасности, особенно для моих маленьких детей. Как лучше всего починить перила, прежде чем кто-то пострадает?

Ответ: Незакрепленные поручни могут быть очень опасными, поэтому здорово, что вы решаете эту проблему. быстро. QUIKRETE® Anchoring Cement — проверенный продукт для этого проекта, но QUIKRETE® FastSet™ Anchoring Cement Эпоксидная смола или высокопрочная анкерная эпоксидная смола QUIKRETE®, наносимая с помощью пистолета для герметика, облегчают работу. Посмотрите видео ниже:

Отличный способ просмотреть и понять свой проект строительства или ремонта, прежде чем приступить к работе. Узнайте обо всем вам нужно знать, посмотрев видео ниже.

Инструкции по проекту

Шаг 1
Просверлите отверстие на 1/16–1/4 ​​дюйма больше, чем диаметр резьбового стержня или перила вы устанавливаете.

СОВЕТ: глубина отверстия должна быть как минимум в 4 1/2 раза больше диаметра болта (для резьбового стержня 1/2 дюйма потребуется глубина отверстия 2 1/4 дюйма).

ПРИМЕЧАНИЕ: для тяжелых условий эксплуатации, которые подвергаются большим нагрузкам или вибрации, рекомендуется, чтобы глубина отверстие должно быть увеличено как минимум в 9 раз от диаметра резьбового стержня (резьбовой стержень 1/2 дюйма будет требуется глубина 4 1/2 дюйма).

Этап 2
Выдуйте пыль со дна отверстия с помощью баллончиков со сжатым воздухом.

Этап 3
Удалите оставшийся мусор из отверстия с помощью нейлоновой щетки. Поверните куст на четверть витка при извлечении из отверстия. Используйте сжатый воздух для удаления пыли, оставшейся после очистки щеткой.

Шаг 4
Вставьте анкерный картридж с эпоксидной смолой в пистолет для герметика.

СОВЕТ: настоятельно рекомендуется использовать высококачественный и прочный дозирующий пистолет из-за значительного сила, необходимая для распыления двухкомпонентной эпоксидной смолы через сопло статического смесителя.

Шаг 5
Снимите пластиковый колпачок с наконечника картриджа.

Этап 6
Налейте небольшое количество эпоксидной смолы в одноразовый контейнер, пока не получите равномерный поток как черного, так и белого материала.

Шаг 7
Присоедините насадку статического миксера к картриджу и нанесите достаточное количество эпоксидной смолы в одноразовый контейнер, пока не будет достигнут постоянный серый цвет без полос.

Этап 8
Поместите наконечник раздаточного пистолета на дно отверстия и заполните отверстие примерно на 5/8, медленно вытягивая насадку.

Шаг 9
Вставьте стержень с резьбой или арматурный стержень на дно отверстия, поворачивая его по часовой стрелке.

Шаг 10
Удалите излишки эпоксидной смолы вокруг отверстия с помощью шпателя или куска картона.

Шаг 11
Не трогайте анкер, пока не истечет время отверждения.

Шаг 12
Снимите и утилизируйте насадку статического миксера и замените крышку картриджа.

Список покупок

• QUIKRETE® FastSet™ Анкерная эпоксидная смола
  Или
  QUIKRETE® Высокопрочная анкерная эпоксидная смола
• Шпатель
• Пистолет для герметика
• Нейлоновая щетка
• Баллоны со сжатым воздухом
• Дрель
• Плоскогубцы (дополнительно)
• Одноразовый контейнер
• Сверло по каменной кладке
• Коммерческий растворитель или очиститель на основе цитрусовых
• Ткань
• Одноразовый стаканчик
• Перчатки
• Защитные очки

Сквозные болты и способы их установки.

Сквозные болты и способы их установки.

Автор: Дин СтоунхаусОпубликовано: 6 июня 2022 г.

Что такое сквозные болты?

Сквозной болт представляет собой анкер, который проходит через два или более слоев и связывает их вместе
(например, прикрепляет металлическую пластину к бетону).
Состоит из:
– распорная втулка – нержавеющая сталь или сталь B2P
– резьба
– гайка (G8) и шайба (форма A).

Он работает за счет трения, возникающего во время установки, когда втулка расширяется
при движении вверх по распорному клину, который захватывает основной материал. Стопорные выступы
на втулке предотвращают вращение сквозного болта при затяжке.

Сквозные болты представляют собой высокопрочные анкеры с высокими эксплуатационными характеристиками по относительно низкой цене.

Сквозные болты подходят для сквозного крепления в бетоне с трещинами или без трещин при средних и тяжелых нагрузках.
Отлично подходит для крепления болтами неудобных приспособлений без необходимости разметки, удаления и перемещения.

Идеально подходит для крепления кронштейнов, облицовки, ограничителей, стеллажей, поручней, сборных лестничных клеток и промышленных дверей.

Сквозные болты не подходят для кирпичной или блочной кладки.

Перед установкой убедитесь, что бетонное основание компактно и прочно, чтобы убедиться, что его класс (C) и стандарт подходят (мин. C20).

В холодных условиях (ниже 0 ºC) следите за тем, чтобы вода не просачивалась в отверстие, так как это может привести к последующим трещинам в бетоне из-за давления льда.

Необходимые инструменты:

> Дрель и сверло подходящего размера     > Насос пылеуловителя    > Щетка для чистки    > Молоток    > Динамометрический ключ

1. Просверлите отверстие

Сверление должно соответствовать рекомендованным производителем значениям глубины и
диаметра анкера, соблюдая расстояние между анкерами и
хор к краю заданные минимальные расстояния.

2. Очистите отверстие

Удалите пыль и мусор из отверстия с помощью насоса и/или щетки подходящего размера (предпочтительно проволочной).
Предотвращает преждевременную анкеровку сквозного болта.

3. Вставьте анкер

Вставьте анкер через закрепляемое приспособление/материал в отверстие под правильным углом и соблюдайте правильную глубину анкеровки в соответствии с рекомендованными производителем значениями.

Установите гайку чуть ниже головки и осторожно постучите молотком по скошенной головке болта, пока гайка и шайба не сядут заподлицо с креплением (будьте осторожны, чтобы не деформировать анкер при ударе по нему).

Не наносите какой-либо промежуточный слой между фиксируемым материалом и шайбой, например, герметики.

4. Приложите крутящий момент

Затяните анкер с помощью динамометрического ключа. Примечание. Важно, чтобы он был установлен в соответствии с рекомендуемым производителем значением крутящего момента. Это создаст зажимное усилие, необходимое для удержания крепления, и его не следует затягивать слишком сильно.

Дополнительная установка Примечания:

Как и все распорные анкеры – Сквозные болты подвержены ослаблению нагрузки – при правильном затягивании они ослабевают. Напряжение в болте будет рассеиваться в подложке в течение заданного периода времени.

Анкеры, одобренные ETA, учитывают это падение напряжения. В Scell-it UK неутвержденные анкеры тщательно тестируются с помощью тестера на растяжение, и проверяется это ослабление нагрузки.

Крайне важно соблюдать рекомендуемые настройки крутящего момента. Это связано с тем, что легко перетянуть болты и перегрузить анкер. Если вы не затяните сквозной болт, вы рискуете сдвинуть приспособление после ослабления нагрузки.

При сверлении вблизи любых участков арматуры необходимо соблюдать особую осторожность, чтобы не повредить их. Если бурение было прервано из-за того, что была обнаружена зона армирования, рекомендуется просверлить новое отверстие на минимальном расстоянии, равном как минимум удвоенному диаметру прерванного отверстия. Заброшенное отверстие необходимо заделать смолой или бетоном перед установкой следующего анкера.

Дополнительную помощь и информацию по установке можно найти в стандарте BS 8539, который был опубликован в 2012 году и предназначен для разработчиков, спецификаторов, производителей, поставщиков, подрядчиков, установщиков и испытателей анкеров, чтобы обеспечить правильный выбор подходящих анкеров. и их безопасная и совместимая установка.

НАЙТИ АССОРТИМЕНТ СКВОЗНЫХ БОЛТОВ SCELL-IT ЗДЕСЬ

Компания Scell-it UK всегда тестирует сквозные болты, не соответствующие стандарту ETA, и даже предоставляет клиентам услуги по тестированию анкерных болтов на месте .

Это достигается с помощью новейшего пул-тестера Staht. Этот недорогой инструмент доступен для покупки и обеспечивает неоспоримое цифровое доказательство удерживающей силы анкера.

 Процедура испытаний

1. После установки анкера – если открыта достаточная резьба, привинтите переходник с резьбой подходящего размера. Отвинтите гайку и шайбу, если требуется больше резьбы. (см. рис. А)
2. Блок для испытания на растяжение устанавливается над креплением, а захват адаптера устанавливается вокруг резьбового адаптера (см. рис. B).
3. Тест на растяжение настроен в приложении тестера, и тест на растяжение начинается с поворота рукоятки.
4. Давление прикладывается к рекомендуемой производителем якоря нагрузке и времени.
5. Давление сбрасывается, и тестовый блок снят. Снова затяните болт, если при проверке он немного ослаб.
6. Приложение Tester сгенерирует отчет с цифровой подписью для подтверждения ПРОШЕЛ или НЕ ПРОШЕЛ.

Все сквозные болты Scell-it одобрены ETA или испытаны на растяжение внутри Scell-it
с сертификацией с цифровой подписью.

Дальнейшее испытание проводится с использованием цифрового толщиномера покрытия .
Это обеспечивает показание в микронах и гарантирует, что фиксирующее покрытие
соответствует правильному стандарту.

Ознакомьтесь с нашим полным ассортиментом на странице продукта здесь или свяжитесь с Scell-it UK Ltd
по телефону 01785 246539, чтобы обсудить поставку и доставку.

Сквозные болты иначе известны как:
Сквозные болты, сквозные болты, цинковые сквозные болты, оцинкованные сквозные болты, сквозные болты из нержавеющей стали, сквозные болты для кладки, каменные сквозные болты, бетонные сквозные болты, сквозные анкеры, сквозные анкеры для каменной кладки, анкерные сквозные болты, TB7.

НАЙТИ АССОРТИМЕНТ СКВОЗНЫХ БОЛТОВ ЗДЕСЬ

Чтобы узнать, как установить сквозной болт, перейдите к нашему видео по установке на канале Scell-it UK YouTube.
