Укладка плит перекрытия, анкеровка, монтаж, раскладка и технология

Самый легкий и быстрый способ сформировать перекрытие между первым этажом частного дома и подвалом – уложить железобетонные плиты. При кажущейся простоте процесс на самом деле требует к себе особого внимания и знания нюансов проводимых строительных операций. Плюс, монтаж считается затратным, потому что без подъемного крана их не уложить. При этом потребуется три-четыре помощника. И за все услуги придется заплатить. Но укладку плит перекрытия на фундамент своими руками осилить можно. Как это сделать правильно мы расскажем далее.

Содержание статьи

• 1 Правила и технология монтажа плит перекрытия
  • 1.1 Подготовительный этап
  • 1.2 Монтаж плит
• 2 Расстояние между плитами перекрытия при монтаже
• 3 Как правильно провести анкеровку плит перекрытия
  • 3.1 Видео: анкеровка плит перекрытия
• 4 Заключение по теме
• 5 Видео: монтаж плит перекрытия

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

• подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
• монтаж перекрытия;
• крепление к фундаменту, этот процесс называется анкеровкой;
• заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции. Особое внимание уделить горизонтальному расположению верхней плоскости.

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

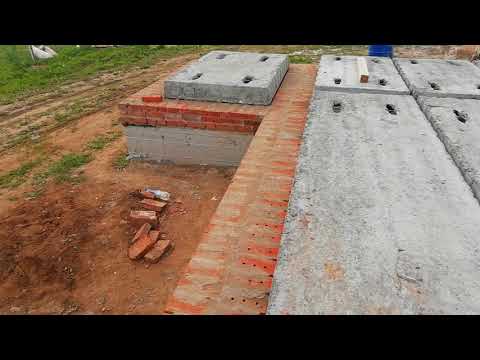

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

Мнение эксперта

Олег Гришин

Эксперт нашего сайта. Более 10 лет занимается фундаментными работами. Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным

Задать вопрос

Важно! Рекомендуется правильно подобрать подъемный кран не только по грузоподъемности. Необходимо учитывать вылет стрелы. Оптимально, если подъемный кран будет работать с одной точки, доставая до всех частей фундаментной конструкции.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно .

Расстояние между плитами перекрытия при монтаже

В сечение железобетонная плита – это трапеция. Поэтому со стороны подвала между ними останется достаточно широкий зазор. Его надо будет заполнить цементным раствором. Но чтобы уменьшить расход цементно-песчаной смеси, необходимо правильно класть плиты перекрытия, а именно плотнее друг к другу. Максимально возможное расстояние между ними – 2 см. Задерживать заделку шов не надо. Они быстро заполняются мусором, который вытащить будет затруднительно.

Как правильно залить зазор:

1. Установите со стороны подвала доску на подпорки.
2. Можно ее привязать проволокой к арматурным стержням, уложенным поперек зазора поверх перекрытия.
3. Уложите в зазор утеплитель, обычно используют пенопласт.
4. Проведите заливку подготовленной смеси.

Зазоры между краями фундамента и плитным материалом заливают бетонным раствором, в котором используют щебень мелкой фракции. Для этого обязательно сооружают опалубку по всему периметру дома. Можно заделку провести кирпичами или стеновыми блоками из бетона разных видов. Для этого штучный стеновой материал укладывают одним краем на фундамент, вторым на уложенные плиты.

Именно второй вариант используют сегодня чаще, потому что кирпичную кладку можно перевести сразу в поднятие стены. Таким образом сокращается время на возведение стен дома. К тому же заливка бетона в опалубку, то есть первый вариант, это процесс с высыханием раствора, который может продлить до месяца. После чего его можно будет нагружать стеновыми материалами. То есть этот способ длительнее.

Как правильно провести анкеровку плит перекрытия

Положить плиты – это еще не все. Необходимо провести их крепление между собой, для чего используют стальной кругляк диаметром 10-12 мм. Арматуру применять нельзя, она каленая, поэтому не выдержит вибрационных нагрузок, особенно место сварки.

1. В плитах сделайте отверстия ближе к торцам, доберитесь до арматурного каркаса.
2. Загибайте его элементы, расположенные поперек, друг к другу. То есть от одной плите к другой.
3. Нарежьте из кругляка прутки так, чтобы их длина равнялась половине расстояния между отверстия в двух плитных элементах, плюс 20 см.
4. На каждом прутке загните конец длиною 10 см в крючок.
5. Один прут крюком надевается на арматурный каркас одной плиты, второй на соседнюю.
6. Оба прутка состыковываются между собой в одной плоскости так, чтобы их соединение произошло внахлест размером 10 см. Стыковку проводите с натягом друг к другу.
7. Проварите место нахлеста электросваркой.

Схема установки анкеров может быть разной: крест-накрест, параллельно между собой в поперечном направлении, попарно, поодиночке. Если в проекте частного дома запланирован балкон, то хорошо бы провести анкеровку перекрытия с балконом. То есть появляется возможность не соединять кругляками его с фундаментом.

Видео: анкеровка плит перекрытия

Анкерование к фундаменту производят редко. Не делают это вообще, если конструкция собрана из бетонных блоков. Если плиты уложены на цоколь из кирпича, то анкеровать тоже будет затруднительно. Оптимально, если фундаментная конструкция – это бетонная лента с армирующим каркасом внутри. Для этого еще на стадии заливки раствора к арматурной сетке или решетке крепят стальные закладные детали. Это может быть полоса, уголок, труба или даже арматура. Именно к закладным и крепят анкера.

Если фундаментная часть дома сооружена из отдельных бетонных блоков ФС, то необходимо по ним залить армирующий пояс, который нередко называют сейсмопоясом. И именно уже к нему производят анкерования. То есть не к самому поясу, а к армокаркасу, который в него закладывается. Здесь так же, как и в предыдущем варианте, проводят закладку металлических деталей, к которым впоследствии анкера будут крепиться.

Заключение по теме

Положить плиты перекрытия правильно – это строго придерживаться требований и правил строительных нормативов. На самом деле все они несложные, но небольшое отступление от них – это снижение качества конечного результата. Поэтому рекомендуется эти требования не нарушать.

Видео: монтаж плит перекрытия

Рейтинг автора

Написано статей

Железобетонные плиты перекрытия.

9 сентября, 2019Рубрика: СтройматериалыАвтор: laspihills

Содержание

1. Пустотные плиты перекрытия
2. Перевозка
3. Расчётная схема
4. Размеры
5. Монтаж

Сам по себе железобетон в 1867 году был применён изобретателем по имени Жозеф Монье в качестве материала под цилиндрические ёмкости для растений (кадки). Вскоре это сочетание металлического армирования с бетоном нашло своё применение и в строительстве. С тех пор многие деревянные строительные конструкции стали выполняться из огнеупорного, влагоустойчивого и более долговечного железобетона. В том числе и плиты перекрытия зданий, а это: пол и потолок. Последнее время при строительстве домов предпочтение отдаётся плитам перекрытия пк

В настоящее время применяются две технологии при производстве плит:

• Опалубочное формование
• Безопалубочное формование

П

Чаще применяются пустотные плиты перекрытия безопалубочного формования. Армирование плит производится с помощью высокопрочной стали, проволока из которой натягивается как струны гитары. И всё это заливается бетоном (оставляя пустоты внутри, для облегчения конструкции), сушится строго по технологии, чтобы предотвратить появление трещин и нарезается соответствующей длины.

Исходя из конструктивных особенностей пустотных плит перекрытия, важно соблюдать ряд правил и ограничений при их применении, во избежание несчастных случаев из-за ошибок при транспортировке, хранении и монтаже данных конструкций.

Перевозка

Особенности перевозки плит: если размер кузова меньше длины самих плит, то есть плита нависает, то при такой транспортировке вы рискуете не довезти целыми плиты перекрытия, они просто переломятся в месте нависания. В таких случаях необходимо оборудовать кузов жёсткой траверсой.

Расчётная схема

Категорически запрещено изменять расчётную схему опирания плит, если арматура проходит только снизу.

Размеры

Каждая плита имеет маркировку, согласно которой можно точно узнать тип, размеры и внутреннюю начинку плиты. Чаще арматура проходит только по низу плиты, с незначительными вставками по краям по верху, поэтому резать на части такие плиты запрещено!

Если же армирование проложено и по верху и по низу плиты равномерно, в этих случаях допускается подгонять размер. А чтобы не пришлось плиты резать, важно заранее правильно подобрать ширину и длину плит перекрытия. Для этого удостоверьтесь, с помощью рулетки (!уже после заливки фундамента), что расчётный размер соответствует фактическому, и только тогда заказывайте плиты нужного размера.

Монтаж

Предпочтительно производить монтаж плит сразу с плитовоза, поэтому необходимо заранее позаботиться о технике, которая будет разгружать плиты. Если же такой возможности нет, то необходимо подготовить

Что важно предусмотреть при установке на фундамент? Если на плитах отсутствуют торцевые пазы, в местах соединения плит друг с другом, между которыми заливается бетон, непосредственно при монтаже, то плиты связываются между собой металлическим прутом для создания монолитной конструкции
