Как можно ровно положить металлочерепицу на крышу?

Дата последнего изменения:

28 декабря 2016

Время на чтение:

9 минут

495

После сооружения всей стропильной системы встаёт вопрос как класть металлочерепицу на крышу? Первым делом нужно сделать контрольный замер скатов кровли. После определения их прямоугольности нужно исправить все дефекты или ошибки путем подравнивания скатов. Также можно скрыть погрешности доборными элементами.

Длину листа кровли можно определить с помощью высоты ската и размера свеса. Когда длина скатов больше 7 метров, тогда лучшим образом будет разделить лист на пару кусков. Укладку производим, используя нахлест 15 см. Использование длинных листов почти исключит  стыки, но их сложнее монтировать. Ширина зависит от вида используемой черепицы.

Постоянные перемены температуры производят появление конденсата на металлочерепице. Пар, поднимающийся из помещений, тоже становится водой. Из-за происходящего намокает теплоизоляционный слой, и теряются его качества. Повышенная влага будет приносить только вред всей конструкции кровли. Из-за нее начинает гнить дерево, промерзает крыша.

Для того чтобы избежать подобных случаев нужно наверх теплоизоляции укладывать гидроизоляционную пленку, а с чердачной стороны такую функцию выполняет слой пароизоляции.

Также для того чтобы не осуществлялось чрезмерное увлажнение всех элементов конструкции нужно сделать естественное вентилирование кровли. Воздух должен свободно проходить под кровлей от карниза до конька. Для таких целей организуется зазор между гидроизоляцией и металлочерепицей.

В этой статье

• Рабочий инструмент и материалы
• Гидротеплоизоляция
• Обрешетка
• Нюансы крепежа
• Устройство планки карниза и нижней ендовы
• Укладка металлочерепицы, способы
• Верхняя ендова и остальные элементы

Рабочий инструмент и материалы

Для произведения кровли из металлочерепицы вам понадобятся следующие элементы:

• Шуруповерт и электродрель.
• Рулетка для измерений.
• Ножовка и ножницы по металлу.
• Электропилка.
• Карнизная и ветровая планки.
• Ендова планка.
• Конек.
• Металлочерепица.
• Проходы вентиляции.
• Пленки гидро и пароизоляции.
• Уплотнители.

Гидротеплоизоляция

Для осуществления гидроизоляции используется специальная мембранная пленка. Она действует так, что влага с крыши не попадает через нее, а пар из помещений свободно проходит через мембрану. Ее укладку производят на стропила и под контрбрус. В качестве крепления используются скобы или оцинкованные гвозди.

Поверх помещения ложится пленка гидроизоляции с абсорбирующим покрытием. Она не даст появиться влаге внизу металлочерепичного настила. Шар гидроизоляции выпускается в рулонных материалах, что значительно облегчает установку.

[wpsm_box type=»info» float=»none» text_align=»left»]
Для теплоизоляции между стропилами ложится слой утеплителя. Его крепления делаем с помощью скоб и строительного степлера. [/wpsm_box]

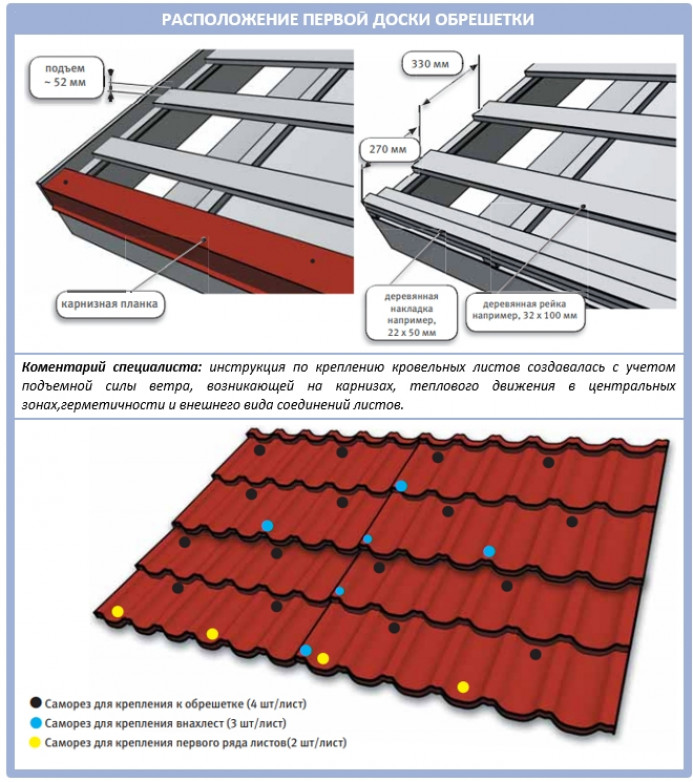

Обрешетка

Для надежной кровли из металлочерепицы потребуется сооружение обрешетки. Ее выполняют из бруса сечением 50х50 или обрезной доски 30х100 мм.

Обрешетка возводится по следующему плану:

• Сверху слоя гидроизоляции к стропилам крепятся бруски контробрешетки. А непосредственно к ним сама обрешетка.
• Крепление 1 бруса делается от карниза. Он должен быть на 10 мм толще от других.
• 300 мм нормальное расстояние до средины 2 бруска.
• Шаг следующих брусьев составляет до 40 см.
• Если в конструкции присутствуют мансардные окна или дымоход, то вокруг них ложится сплошная обрешетка.
• Планку конька нужно с 2 сторон обить коньковым брусом.
• Торцевая планка всегда поднимается на высоту волны.

Нюансы крепежа

Крепление металлочерепицы производят специальными саморезами 4.8х28 мм. Для того чтобы крепеж был герметичен нужно уложить под саморез резиновую прокладку. Производить вкручивание лучше всего перпендикулярно. Это выполняется для того чтобы прокладка сжималась равномерно. Ведь при разносторонне вкрученных саморезах гидроизоляции не будет.

При креплении листов черепицы нужно вгонять саморез между волнами посередине. При правильной планировке обрешетки вкручивать шурупы можно в любое место.

Для таких целей существует шаговая обрешетка, в которой присутствуют доски одинаковой толщины и ширины, расстояние между ними тоже одинаковое. Оно равняется шагу металлочерепицы.

Устройство планки карниза и нижней ендовы

Планка карниза выполняет важные защитные функции. Выполняют ее из оцинкованной стали и начинают монтировать с лобовой доски. Сначала на карниз устанавливаются крюки для водостока, а сверху саморезами крепится планка.

От влаги пространство под кровлей защищает нижняя ендова. Ее установку производят на отрицательных углах в местах стыка ската. Делается это перед настилом металлочерепицы на сплошную обрешетку.

Укладка металлочерепицы, способы

Главное при монтаже черепицы — это начало. После укладки первого листа можно двигаться в удобную сторону. Хорошо когда длина ската ломаной крыши укрывается всего лишь 1 листом. При таком варианте отсутствуют стыки и сложности с ними. Но длинный лист хорошо подходит для двухскатной кровли, а в других вариантах будет больше отходов. Так как металлочерепица имеет рисунок с направлением.

Также при использовании длинных листов главным образом нужно сохранять их целостность. Ведь при транспортировке или при подъёме на кровлю их можно легко повредить, а это ни к чему хорошему не приведет. Каждый лист ложится на волну предыдущего и при этом соблюдается параллельность карнизной линии. Сначала лист выравнивается с уже положенным, а потом скрепляется с ним. При установке 4 листов весь блок ровняется и крепится к обрешетке.

Наличие в блоке более 4 листов прибавит сложности при выравнивании и крепеже. Крепление производится в шахматном порядке.

[wpsm_box type=»info» float=»none» text_align=»left»]
От качества саморезов и их прокладок зависит срок службы кровли. Для этого большинство производителей предлагают вместе с листами и саморезы. Так что можно смело приобретать у них такие элементы.[/wpsm_box]

При осуществлении ввинчивания нужно пользоваться отрегулированным шуруповертом. Всегда обращайте внимание на силу сжатия, чтобы не повредить материал или прокладку гидроизоляции.

Когда режете кровельный материал не рекомендуется использовать машинку с отрезным кругом. Потому как при ее использовании вы спалите специальное покрытие кровельного материала, что в результате приведет к коррозии и маленькому сроку службы. В таких случаях лучше пользоваться ножницами по металлу, ножовкой или электролобзиком. Край отрезанного листа необходимо при этом смазать краской, чтобы также предупредить появление коррозии.

Верхняя ендова и остальные элементы

После всего крепится верхняя ендова с помощью саморезов. Начинать нужно снизу и продолжая все внахлест. Ее наличие придаст нормального вида стыкам.

Завершающим этапом является крепление дополнительных элементов. На торцевую доску крепится планка торца на расстоянии 60 см. Также должен присутствовать нахлест не менее 10 см. На коньке с торца ставят заглушки, а сам конек закрепляют саморезами в верхний гребень.

При соблюдении всех нюансов монтажа и установки кровля будет надежно служить на протяжении неопределённого срока.

Смотрите видео о том, как правильно положить металлочерепицу на крышу.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

как ровно положить металлочерепицу

Содержание статьи

Как можно ровно положить металлочерепицу на крышу?

После сооружения всей стропильной системы встаёт вопрос как класть металлочерепицу на крышу? Первым делом нужно сделать контрольный замер скатов кровли. После определения их прямоугольности нужно исправить все дефекты или ошибки путем подравнивания скатов. Также можно скрыть погрешности доборными элементами.

Длину листа кровли можно определить с помощью высоты ската и размера свеса. Когда длина скатов больше 7 метров, тогда лучшим образом будет разделить лист на пару кусков. Укладку производим, используя нахлест 15 см. Использование длинных листов почти исключит стыки, но их сложнее монтировать. Ширина зависит от вида используемой черепицы.

Постоянные перемены температуры производят появление конденсата на металлочерепице. Пар, поднимающийся из помещений, тоже становится водой. Из-за происходящего намокает теплоизоляционный слой, и теряются его качества. Повышенная влага будет приносить только вред всей конструкции кровли. Из-за нее начинает гнить дерево, промерзает крыша.

Для того чтобы избежать подобных случаев нужно наверх теплоизоляции укладывать гидроизоляционную пленку, а с чердачной стороны такую функцию выполняет слой пароизоляции.

Также для того чтобы не осуществлялось чрезмерное увлажнение всех элементов конструкции нужно сделать естественное вентилирование кровли. Воздух должен свободно проходить под кровлей от карниза до конька. Для таких целей организуется зазор между гидроизоляцией и металлочерепицей.

Рабочий инструмент и материалы

Для произведения кровли из металлочерепицы вам понадобятся следующие элементы:

• Шуруповерт и электродрель.
• Рулетка для измерений.
• Ножовка и ножницы по металлу.
• Электропилка.
• Карнизная и ветровая планки.
• Ендова планка.
• Конек.
• Металлочерепица.
• Проходы вентиляции.
• Пленки гидро и пароизоляции.
• Уплотнители.

Гидротеплоизоляция

Для осуществления гидроизоляции используется специальная мембранная пленка. Она действует так, что влага с крыши не попадает через нее, а пар из помещений свободно проходит через мембрану. Ее укладку производят на стропила и под контрбрус. В качестве крепления используются скобы или оцинкованные гвозди.

Поверх помещения ложится пленка гидроизоляции с абсорбирующим покрытием. Она не даст появиться влаге внизу металлочерепичного настила. Шар гидроизоляции выпускается в рулонных материалах, что значительно облегчает установку.

Для надежной кровли из металлочерепицы потребуется сооружение обрешетки. Ее выполняют из бруса сечением 50х50 или обрезной доски 30х100 мм.

Обрешетка возводится по следующему плану:

• Сверху слоя гидроизоляции к стропилам крепятся бруски контробрешетки. А непосредственно к ним сама обрешетка.
• Крепление 1 бруса делается от карниза. Он должен быть на 10 мм толще от других.
• 300 мм нормальное расстояние до средины 2 бруска.
• Шаг следующих брусьев составляет до 40 см.
• Если в конструкции присутствуют мансардные окна или дымоход, то вокруг них ложится сплошная обрешетка.
• Планку конька нужно с 2 сторон обить коньковым брусом.
• Торцевая планка всегда поднимается на высоту волны.

Нюансы крепежа

Крепление металлочерепицы производят специальными саморезами 4.8х28 мм. Для того чтобы крепеж был герметичен нужно уложить под саморез резиновую прокладку. Производить вкручивание лучше всего перпендикулярно. Это выполняется для того чтобы прокладка сжималась равномерно. Ведь при разносторонне вкрученных саморезах гидроизоляции не будет.

При креплении листов черепицы нужно вгонять саморез между волнами посередине. При правильной планировке обрешетки вкручивать шурупы можно в любое место.

Для таких целей существует шаговая обрешетка, в которой присутствуют доски одинаковой толщины и ширины, расстояние между ними тоже одинаковое. Оно равняется шагу металлочерепицы.

Устройство планки карниза и нижней ендовы

Планка карниза выполняет важные защитные функции. Выполняют ее из оцинкованной стали и начинают монтировать с лобовой доски. Сначала на карниз устанавливаются крюки для водостока, а сверху саморезами крепится планка.

От влаги пространство под кровлей защищает нижняя ендова. Ее установку производят на отрицательных углах в местах стыка ската. Делается это перед настилом металлочерепицы на сплошную обрешетку.

Укладка металлочерепицы, способы

Главное при монтаже черепицы — это начало. После укладки первого листа можно двигаться в удобную сторону. Хорошо когда длина ската ломаной крыши укрывается всего лишь 1 листом. При таком варианте отсутствуют стыки и сложности с ними. Но длинный лист хорошо подходит для двухскатной кровли, а в других вариантах будет больше отходов. Так как металлочерепица имеет рисунок с направлением.

Также при использовании длинных листов главным образом нужно сохранять их целостность. Ведь при транспортировке или при подъёме на кровлю их можно легко повредить, а это ни к чему хорошему не приведет. Каждый лист ложится на волну предыдущего и при этом соблюдается параллельность карнизной линии. Сначала лист выравнивается с уже положенным, а потом скрепляется с ним. При установке 4 листов весь блок ровняется и крепится к обрешетке.

Наличие в блоке более 4 листов прибавит сложности при выравнивании и крепеже. Крепление производится в шахматном порядке.

При осуществлении ввинчивания нужно пользоваться отрегулированным шуруповертом. Всегда обращайте внимание на силу сжатия, чтобы не повредить материал или прокладку гидроизоляции.

Когда режете кровельный материал не рекомендуется использовать машинку с отрезным кругом. Потому как при ее использовании вы спалите специальное покрытие кровельного материала, что в результате приведет к коррозии и маленькому сроку службы. В таких случаях лучше пользоваться ножницами по металлу, ножовкой или электролобзиком. Край отрезанного листа необходимо при этом смазать краской, чтобы также предупредить появление коррозии.

Верхняя ендова и остальные элементы

После всего крепится верхняя ендова с помощью саморезов. Начинать нужно снизу и продолжая все внахлест. Ее наличие придаст нормального вида стыкам.

Завершающим этапом является крепление дополнительных элементов. На торцевую доску крепится планка торца на расстоянии 60 см. Также должен присутствовать нахлест не менее 10 см. На коньке с торца ставят заглушки, а сам конек закрепляют саморезами в верхний гребень.

При соблюдении всех нюансов монтажа и установки кровля будет надежно служить на протяжении неопределённого срока.

Технология укладки металлочерепицы на крышу

Одним из важных этапов строительства крыши является укладка металлочерепицы, на ранее подготовленную обрешетку. Сегодняшние технологии предоставляют широкий спектр материалов, что даёт возможность быстро и качественно возвести крышу любой сложности. Высокие технологии и точность в изготовлении превращают установку металлочерепицы в увлекательный процесс, который сможет выполнить даже непрофессионал.

Инструменты для монтажа кровельной системы

Перед непосредственным приступлением к работе, необходимо подготовить следующий инструмент: рулетка, монтажный нож, маркер, шуруповёрт с насадкой для саморезов, шнур, саморезы, длинная рейка, молоток, насадка на дрель для резки металла, инструменты для резки кровельных материалов.

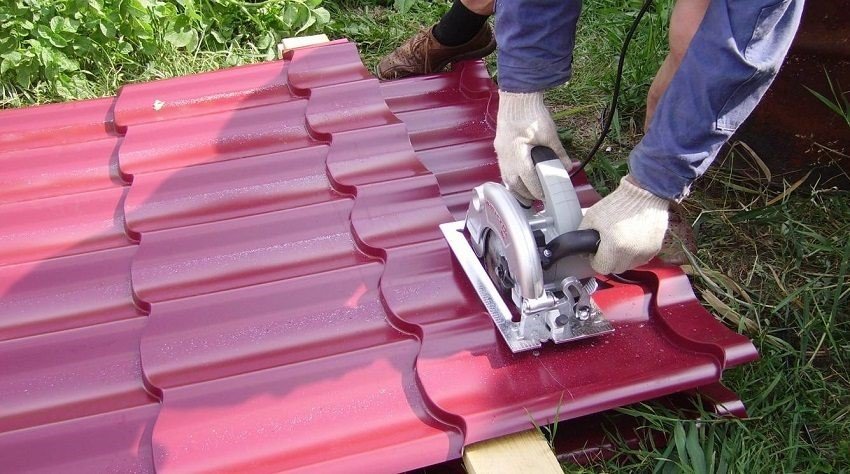

В качестве инструментов для резки кровли выступают: электрический лобзик, ручные рычажные ножницы по металлу (прямые, правые и левые), ножовка по металлу с маленькими зубьями, ножницы электрические просечные (вырубные).

После резки профиля, места срезов необходимо закрасить с помощью специального баллончика с краской. Это защитит цинк от дальнейшей коррозии.

Резка кровельного материала абразивным кругом или болгаркой запрещается! При такой резке нарушается не только полимерное покрытие, но и сам цинк, что в дальнейшем приведёт к окислению и коррозии.

Расчет необходимого количества материалов

Чтобы подсчитать, сколько понадобится материала для укладки металлочерепицы, необходимо произвести замеры крыши и учесть все элементы и выступы, количество рядов, которые будут находиться на будущей конструкции. Для этого применяется несложная инструкция, по которой легко посчитать количество материала.

К примеру, ширина ската крыши равна 6 метров. А полезная ширина профиля (указывается производителем профиля) равна 1. 11 метров (называют также эффективной длиной). Количество рядов составит (6/1.11)=5.40, что при округлении даёт нам 5 рядов.

Расчет длины листов и их количества производится путем измерения длины ската крыши от карниза до конька, плюс длина свеса, которая лежит в пределах 40-50 мм, плюс 150 мм (в случае использования нескольких рядов), которые являются минимальными при горизонтальном перехлёсте.

Например, измеренная длина ската крыши составляет 7 метров. Тогда необходимая длина будет составлять: 7+0.05+0.15=7.2 метра (при условии укладки по два листа в ряду).

Почти все производители металлочерепицы предлагают длину нарезки профиля выбрать заказчику. Максимальная длина не превышает восьми метров, но, как показала практика, удобнее всего использовать листы длиной не более 4-5 метров. Поэтому, в наших примерах выше, использована установка металлочерепицы в два ряда.

Что необходимо знать при использовании кровельного профиля

Перед тем, как класть металлочерепицу, надо знать, что выполнение необходимых простых правил обеспечит долговечную службу используемых материалов.

• для транспортировки профиля на машине, необходимо чтобы длина кузова была больше или равна длине листа профиля;
• спецодежда может состоять из обычного строительного комбинезона, перчаток и мягкой обуви (резиновые кеды вполне подойдут), чтобы не повредить материал профиля. При работе на крыше становится только на обрешётину и в прогиб волны;
• при ручной транспортировке необходимо нести листы в вертикальном положении, чтобы не возникали перекосы, которые могут привести к дальнейшей деформации материала;
• для хранения профиля металлочерепицы используются брусья толщиной 200 мм с шагом 500 мм. Если срок хранения профиля превышает один месяц, то необходимо распаковать листы от заводской упаковки и переложить рейками, с учётом максимальной высоты 70 см, получаемого штабеля;
• необходимо произвести контрольный обмер кровли. После установки стропил осуществляют замер прямоугольности скатов. Разница двух диагоналей кровли не должна превышать двух сантиметров, а все установленные стропила должны располагаться в одной плоскости;
• проверить минимальный угол наклона скатов, который составляет минимум 14°.

Выбор и установка саморезов

С помощью оцинкованных саморезов происходит крепление профиля к обрешётке. Поэтому к качеству саморезов необходимо отнестись со всей серьёзностью, потому как, срок службы качественных крепежных изделий соизмерим со сроком службы металлочерепицы (30-50 лет). Для этого выбирают специальные, фирменные саморезы с необходимой по цвету головкой и с прокладкой из ЭПДМ (Этилен-пропилен-диен-мономер) – резины.

Крепятся они при помощи шуруповёрта или электрической дрели с реверсом и переключателем оборотов. Если, при укладке, происходит случайное повреждение слоя материала, то необходимо на место повреждения нанести маскирующий аэрозоль баллончиком.

Закручивание саморезов должно быть достаточно плотным, но не таким, чтобы продавливать уплотнительную прокладку.

Правила крепления металлочерепицы

Перед началом монтажа, все элементы конструкции должны быть обработаны антисептическим средством. Технология укладки металлочерепицы и её крепление начинается с подъёма на кровлю по одному листу. В зависимости от высоты здания применяют специальные подъёмные ремни или лаги, которые располагают от земли до края крыши.

При длине листов металлочерепицы равной длине ската, первый лист выравнивают по торцу и карнизу крыши. Крепление профиля происходит с помощью кровельных саморезов с ЭПДМ прокладкой и цветной головкой. Размеры 4.8×28 мм (в случае с деревянной обрешёткой) и 4.8×20 мм (для металлической обрешётки). Необходимая длина саморезов, в конечном итоге, зависит от вида профиля и уточняется у поставщика металлочерепицы.

В подошву волны, в местах прилегания к обрешётке, саморезы вкручивают в шахматном порядке через одну волну. Приблизительный расход саморезов на квадратный метр профиля составляет 6-8 штук.

Если укладка металлочерепицы производится слева на право, то край второго листа подкладывают под край первого и выравнивают. Если справа налево, то правильно укладывать второй лист внахлёст на первый. Последующие профили необходимо положить аналогично предыдущим.

Первый лист укладывается на обрешётку с выносом 40-50 мм над краем карниза и крепится одним временным саморезом у края конька и у карниза саморезом к обрешетке.

Далее происходит монтаж второго листа профиля. Для этого необходимо точно и плотно состыковать листы между собой боковым продольным перехлёстом, чтобы не было зазоров и перекосов. Соединяются они между собой саморезами 4.8×20 мм через верх волны, под поперечной волной профиля. Соединение начинается от карниза и до конька.

Таким способом соединяются три-четыре листа металлочерепицы. Откручивается временный саморез, установленный на первом листе возле конька и выравнивается весь блок профилей относительно карниза.

Производится контрольный замер выноса по обеим сторонам блока. Если размеры совпадают, очевидно, лист выровнен правильно, и его необходимо ровно закрепить одним саморезом к обрешетке. Остальные листы крепятся на стыках и к обрешетке.

После проведения монтажных работ стружку от просверливания и обрезания необходимо удалить мягкой щёткой, а места повреждения подкрасить специальной краской.

В случае, когда скат крыши будет состоять из нескольких рядов, то правильно класть кровельный профиль необходимо по другому принципу. В таком случае, используется наращивание листов в порядке, указанном на рисунке ниже. Порядок монтажа определяется водоотводными канавками на продольных краях металлочерепицы, соединёнными внахлёст. При наращивании листов металлочерепицы их соединяют вдоль ската крыши с нахлёстом минимум 150 мм и крепят к обрешётке подошву продольной волны.

Фиксация поперечного профиля металлочерепицы выполняется в торец поперечной волны, либо в подошву продольной волны над поперечной волной без фиксации к обрешётке. Для данной операции используются саморезы 4.8×20 мм (по металлу).

Для вальмовой (шатровой) крыши монтаж начинается с самой верхней точки и далее равномерно по обеим сторонам по принципам, описанным выше.

Капиллярная канавка каждого профиля должна быть перекрыта предыдущим укладываемым листом.

Крепление конька

Для необходимого вентилирования чердачного пространства нужно, чтобы листы профиля не сходились под коньковой планкой. Конек крепится к кровельному покрытию с помощью саморезов, вверху каждой второй волны. При этом нахлёст планок составляет не менее 10 см по длине. Монтаж полукруглого конька на вальмовой крыше происходит с помощью накладок Y-образной формы и шатровых заглушек.

Монтаж карнизной планки

Карнизная планка предохраняет лобовую доску от атмосферных осадков и дальнейшего её разрушения. Укладываются планки с 50 мм нахлестом, оцинкованными гвоздями, с шагом 300 мм.

Установка ендовы

Планки основания для ендовы укладываются всплошную на уровне с обрешеткой. Необходимо соблюдать 20 мм зазор между планками ендовы для обеспечения вентиляции. Карнизная планка обрезается и монтируется на углы ендовы.

Далее устанавливается профиль нижней ендовы и обрезается по форме карнизной планки. Чертятся направляющие вдоль планки ендовы, как невидимые границы листов профиля. Рекомендуемое минимальное расстояние между линиями направляющих составляет 200 мм.

После укладки кровли, вдоль всей длины планки ендовы для эстетической красоты, ложится декоративная верхняя накладка ендовы. Она фиксируется в верхний изгиб волны металлочерепицы с шагом 300-500 мм.

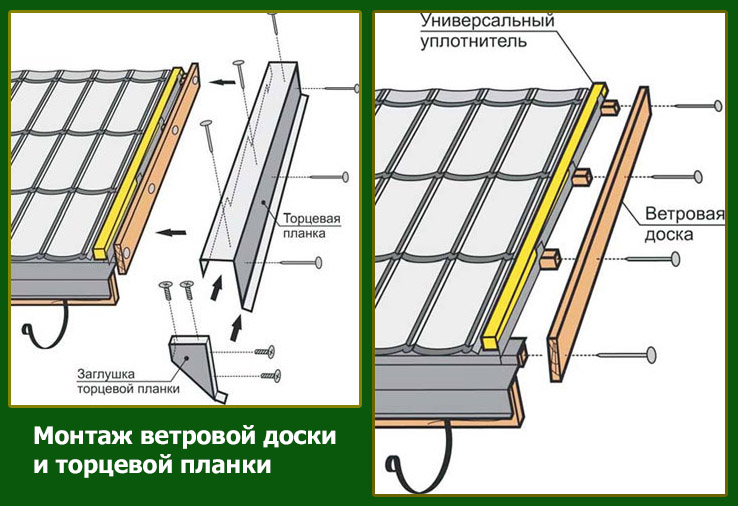

Монтаж торцевой планки

Торцевая планка устанавливается на торцевую доску и крепится к ней саморезами с шагом 1000 мм. К обрешетке планка крепится через верх кровельных листов, саморезами, на расстоянии 400-800 мм. По окончанию установки торцевой планки необходимо, чтобы она перекрывала верхний гребень волны.

Технология установки коньковой планки и уплотнителя

Универсальный уплотнитель фиксируется перед непосредственной установкой коньковой планки. Чтобы его установить, необходимо снять предохраняющую пленку и наклеить на расстоянии 25 мм от края конька в направлении середины. Крепление конька осуществляется к кровельному листу в каждую третью продольную волну саморезами, с минимальным допустимым нахлёстом в 100 мм.

Монтаж снегозадержателей

Для долгой эксплуатации водостоков и в местах нежелательного ската снега устанавливаются снегозадержатели. Планка снегозадержателя крепится под второй поперечный рисунок профиля металлочерепицы. Опорный уголок монтируется под планку на профиле и фиксируется вместе с ней к обрешетке саморезами достаточной длины. Нижняя кромка снегозадерживающей планки крепится саморезами к кровельному листу в верхней точке через волну.

Правила укладки металлочерепицы

Не забудьте снять защитную пленку сразу после монтажа, если таковая имеется.

При монтаже следует аккуратно ходить по металлочерепице в мягкой обуви (либо в обуви на мягкой подошве). При ходьбе по профилированным листам следует наступать в местах обрешетки. При ходьбе вдоль листа — наступать в прогиб волны, поперек на складку профиля.

Общие правила крепления металлочерепицы (рис. 62):

• лист крепится в прогиб волны в местах прилегания к обрешетке;
• к начальной решетине нижние листы крепятся над ступенькой через волну;
• к остальным решетинам листы крепятся как можно ближе к ступеньке снизу;
• со стороны торцевой доски листы крепятся в каждую волну;
• все листы следует притянуть к каждой решетине;
• в местах нахлестов листов для крепления вертикального перехлеста листы крепятся между собой короткими саморезами (19 мм) в спад волны.

рис. 62. Правила крепления металлочерепицы

Другими словами, саморезы надо закручивать плотно, но не раздавливая полностью уплотнительную прокладку. По периметру ската крепеж ставится в прогиб каждой волны. Далее крепеж осуществляется к каждой решетине с шахматным расположением саморезов. Максимальное приближение к ступеньке волны делает их незаметными, так как они находятся в тени. В нахлест металлочерепицы саморезы лучше вкручивать под углом, так листы лучше подтягиваются друг к другу. Средний расход кровельных саморезов — 6–8 штук на квадратный метр и 3 штуки на погонный метр аксессуаров с каждой стороны.

Применение неоцинкованных саморезов, саморезов без шайбы с EPDM-резиной приводят к проникновению влаги в подкровельное пространство, коррозии профилированных листов и снижению прочности крепления. Неправильное крепление саморезов — к разбалтыванию крепления, неплотному прилеганию листов друг к другу и образованию заметного шва.

Аксессуары крепятся в каждую поперечную волну с шагом 350 мм или в продольную через одну волну в верхний гребень. Для закручивания саморезов лучше всего пользоваться шуруповертом или дрелью в режиме низкой скорости вращения патрона.

Для резки металлочерепицы используйте ножовку по металлу или электролобзик с лезвием для металла. Допускается резка ручными ножницами или вырубными электроножницами. Не пользуйтесь углошлифовальными машинами с абразивным кругом (болгаркой) — покрытие утрачивает свои антикоррозийные свойства вследствие прожигания покрытия и налипания металлической стружки на поверхность.

Применение болгарки с абразивным кругом для резки профилированных изделий с полимерным покрытием приводят к выжиганию оцинкованного слоя в месте среза, в результате чего увеличивается скорость коррозии на срезе и происходит отслоение полимерного покрытия, коррозия металлических частиц, прилипших к листу после резки, почернение полимера.

Пользуйтесь баллончиками для подкрашивания образовавшихся в процессе монтажа срезов, потертостей, повреждений полимерного покрытия.

Между листами металлочерепицы в местах перехлеста во время дождя может возникнуть капиллярный эффект — когда влага просачивается, поднимаясь между плотно прижатыми листами выше уровня стока воды. Для того чтобы этот эффект не возникал, на всех листах металлочерепицы делают капиллярную канавку, которая обеспечивает свободный сток попавшей под лист воды либо воды образовавшейся на внутренней поверхности листа в результате конденсирования водяного пара. Металлочерепица производится как с двойной, так и с одинарной капиллярной канавкой, как с левой, так и с правой стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом.

При многорядной укладке стыкуется до четырех листов толщиной 0,4–0,5 мм. Наложенные друг на друга в одном ряду, они получают все увеличивающееся смещение, на десятиметровом карнизе до 3 см. Поэтому металлочерепицу желательно укладывать с небольшим поворотом против часовой стрелки (по часовой — для листов с капиллярной канавкой справа), стремясь, чтобы левые (правые) углы листов в одном ряду находились на одной прямой. Величина смещения листа при повороте — 2 мм. Если листы укладываются длинными полотнищами, но в один ряд (без стыков по высоте ската), то никаких поворотов листов делать не нужно.

Укладку листов проводят после размещения первого листа как влево от него, так и вправо. Главным критерием выбора направления является удобство монтажа. Начинают со стороны, где нет скосов, срезов, необходимости обреза листа, и укладывают в сторону примыкания другого ската, то есть к косому коньку или к ендове между скатами.

При монтаже лист накрывает одну волну предыдущего листа, закрывая капиллярную канавку. При укладке с подсовыванием листа, чтобы закрыть капиллярную канавку, край следующего листа подкладывается под волну предыдущего. Это немного облегчает укладку, так как лист фиксируется другим листом, предотвращая сползание последнего листа, однако при таком варианте укладки велика вероятность повредить покрытие.

Какой бы сложной не была геометрия ската, листы выравнивают строго горизонтально по линии карниза со свесом, рекомендуемым изготовителем черепицы. Общее правило: металлочерепица собираются в блок из 2–4 листов (листы скрепляются между собой короткими саморезами) и как можно выше крепится к обрешетке одним саморезом. Таким образом появляется возможность вращать весь блок относительно этого самореза и выравнивать листы по карнизу и боковой кромке ската.

рис. 63. Последовательность укладки листов металлочерепицы в один ряд

При укладке листов в один ряд (рис. 63) разместите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом у конька (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Если покажется, что листы «не стыкуются», следует сначала приподнять лист над другим, а затем, слегка наклоняя лист и двигая снизу вверх, укладывать складку за складкой и скреплять шурупом по верху волны под каждой поперечной складкой. Таким образом уложите три или четыре листа, скрепив их между собой, выровняйте блок листов по линии карниза (не забывайте про свес) и закрепите листы к обрешетке. Последний в ряду лист не крепите, пока не разложите и не выровняете следующий блок листов.

При монтаже листов в несколько рядов (рис. 64) справа налево уложите первый лист, выровняйте по карнизу и по торцу, затем наложите второй лист (поверх первого), закрепите его временно одним саморезом у конька по центру листа, выровняйте листы и скрепите их между собой саморезами. Стык верхнего и нижнего листов фиксируется винтами в вершину волны через волну. Уложите третий лист слева от первого, скрепите листы между собой, затем уложите четвертый лист над третьим. Листы между собой соединяются короткими саморезами в верхней части перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего лист у конька крыши. Выровняйте весь блок по карнизу и торцу, а затем окончательно крепите листы к обрешетке. После укладки и закрепления первого блока из четырех листов к нему раскладывается и закрепляется следующий блок.

рис. 64. Последовательность укладки листов металлочерепицы в несколько рядов (два варианта)

Возможен и другой вариант монтажа. Уложите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом в верхней части (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Уложите третий лист поверх первого и скрепите листы между собой. Выровняйте весь блок по карнизу и торцу ската, поворачивая его при необходимости вокруг самореза, ввернутого в первый лист. После выравнивания закрепите весь блок и монтируйте к нему следующие листы металлочерепицы.

При выравнивании блока из 3–4 листов, скрепленных между собой, возможно потребуется их немного повернуть. В связи с тем, что блок держится на одном шурупе, не рекомендуются соединять в блок более четырех листов. Кроме того, большое количество листов сделает блок слишком тяжелым не только для самореза, но и для работающих.

При укладке листов на треугольном скате (рис. 65) перед началом монтажа необходимо разметить центр ската и провести через него ось. Затем отметить такую же ось на листе и совместить оси на скате и листе. Закрепить лист одним саморезом у конька. От него в обе стороны продолжить монтаж по принципам, описанным в предыдущих вариантах.

рис. 65. Последовательность укладки листов металлочерепицы на вальмовых крышах

На треугольных скатах, в ендовах, на косых хребтах необходима обрезка листов. Чтобы удобно разметить листы, можно соорудить так называемый «черток». Надо взять четыре доски, уложить две из них параллельно друг другу и скрепить их оставшимися двумя досками поперек. Крепление должно быть шарнирное, а не жесткое. Расстояние между внутренней стороной левой доски и внешней стороной правой доски делают равным рабочей ширине листа кровли — 1100 мм. Для работы инструментом обрезаемый лист укладывают на уже смонтированный, «черток» одной стороной укладывают на хребет крыши или в ендову, а по другой очерчивают линию отреза. При разметке линии отреза поперечные доски «чертка» должны быть расположены строго горизонтально.

Листы на ендовах размечаются так же. После монтажа целого листа сверху на него укладываем лист, который необходимо обрезать. Устанавливаем «черток», поворачивая шарнирно закрепленные доски. Внутренняя сторона вертикальной доски должна лежать на ендове, а поперечные доски должны быть установлены горизонтально. Если эти условия выполнены, проводим линию разметки на незакрепленном листе. Линия разметки проводится вдоль внешней стороны другой вертикальной доски, не лежащей на ендове. Снимаем лист, обрезаем по разметке и укладываем рядом с закрепленным листом. Монтаж следующих листов проводится аналогично.

Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят специальные проходные элементы, например, Vilpe, они монтируются в соответствии с прилагаемыми к ним инструкциями. Места прохождения через гидро-, тепло- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком. Обычно ленты и герметик входят в комплект проходных элементов.

Оформление выступающих слуховых окон (коротких ендов) аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы (рис. 66), затем черепица, потом верхние ендовы. Так как здесь велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в узел необходимо проложить универсальный либо саморасширяющийся пористый уплотнитель. Ендовы нижние немного выводятся за линию фронтона для обеспечения стока воды. Верхние ендовы подрезают.

рис. 66. Оформление коротких ендов кровлей из металлочерепицы

_{Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала. Rannila, Mera System, Areco, Grand Line}

Как сделать квадратную металлическую крышу

Если вы никогда не устанавливали металлическую крышу, возможно, вы удивитесь, узнав, что не все крыши квадратные. Квадратизация крыши является важным этапом установки, который необходимо выполнить после установки кровельного подстилающего слоя и отделки карниза. Перед установкой первого листа необходимо выровнять металлические панели крыши. В противном случае металлические панели будут смещаться под нежелательным углом.

К счастью, есть простой способ сделать это. Метод треугольников 3, 4, 5 позволит вам быстро провести референтную линию прямоугольного сечения на металлической крыше. Это гарантирует, что все ваши металлические кровельные панели будут установлены прямо.

Компания Western States Metal Roofing производит металлическую кровлю, но не устанавливает металлические панели. Однако мы знаем, что вам все еще нужна помощь в установке металлических панелей. Уже более 25 лет мы продаем производителей металлических кровельных панелей напрямую домовладельцам и подрядчикам. Наша цель – сделать монтаж металлочерепицы максимально простым и удобным.

Для того, чтобы сделать монтаж вашей кровли максимально безболезненным, мы создали пошаговые инструкции и рисунки, иллюстрирующие каждый шаг. Мы даже сделали для вас обучающее видео.

Эта статья предназначена для поддержки видео. Следуйте инструкциям в видео и вернитесь к этой статье, если вам нужна письменная копия инструкции.

Истинная квадратная опорная линия будет служить ориентиром, чтобы убедиться, что ваши панели идут прямо. Как только вы начнете укладывать панели, есть вероятность, что они начнут смещаться в нежелательном направлении. Таким образом, важным первым шагом является нанесение мелом истинной квадратной опорной линии на крышу.

Лучший способ сделать это — построить прямоугольный треугольник с углом 90 градусов. Это любой треугольник, стороны которого относятся как 3:4:5, то есть 3 сверху, 4 вверх и 5 поперек. Это даст вам настоящий прямоугольный треугольник.

Треугольник 3, 4 ,5 основан на теореме Пифагора. Это настоящий прямоугольный треугольник, который начинается с размеров 3 наружу, 4 вверх и 5 в ширину. Отсюда и название треугольника 3 4 5.

Для больших крыш математика проста. Просто используйте любое число, кратное 3, 4 и 5, чтобы получить ответ. Например, удвоение размера вашей крыши даст вам значения 6 сверху, 8 сверху и 10 по ширине. Если увеличить в четыре раза, получится 12, 16, 20.

В этом примере мы будем использовать треугольник 12, 16, 20. Вы можете сделать любой треугольник, кратный трем.

1. Начните с нижних углов крыши. Установите базовую точку на расстоянии не менее двенадцати дюймов от концов карниза и фронтона. Это будет вашей отправной точкой. Это будет обозначаться как Mark «1»

2. От отметки «1» отмерьте двенадцать футов по карнизу вашей крыши
3. Сделайте отметку на пересечении расстояния от первой отметки и шестнадцати футов от карниза крыши. Это обеспечит параллельность линии карнизу. Это будет обозначено как Марка «2».
4. Вернувшись к отметке «1», отмерьте вверх шестнадцать футов.
5. От отметки «2» на карнизе отмерьте по направлению к отметке «3» двадцать футов. Там, где эти два измерения пересекаются, будет окончательная отметка.
6. Проведите линию мелом от первой до последней отметки. Эта линия будет истинным перпендикуляром к карнизу.

Это будет обозначено как «3»

Во время установки вы должны постоянно ориентироваться на эту линию, чтобы убедиться, что ваши металлические кровельные панели устанавливаются прямо. Мы рекомендуем создавать дополнительную направляющую через каждые 8-10 футов от исходной линии.

Для этого просто измерьте длину периметра сверху и снизу и проведите линию между двумя отметками.

Если вы ищете другие видео по установке металлической кровли, перейдите на наш канал YouTube и подпишитесь, так как мы еженедельно публикуем новые видео по установке.

Хотите сэкономить на проекте металлической кровли? Western States Metal Roofing — производитель, который продает напрямую домовладельцам и подрядчикам. Это может помочь вам сэкономить деньги на всех металлических кровельных материалах, которые вам понадобятся для вашего дома.

Посетите веб-сайт компании Western States Metal Roofing, чтобы ознакомиться с нашей продукцией и запросить расценки или образец цвета металла, так как на выбор предлагаются сотни цветов.

Metal Roof Over Shingles Without Furring Strips

Photo: Iriana Shiyan / Adobe Stock

Highlights

• Some metal крыши требуют металлической зачистки для эффективной работы.

• Руководствуйтесь спецификациями производителя.

• Отсутствие зачистки древесины может вызвать проблемы с конденсацией.

• Особые методы обрешетки могут улучшить вентиляцию на чердаках с металлическими крышами.

• Деревянные рейки могут создавать проблемы с желобами, световыми люками и дымоходами.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если вы обновляете свой дом с помощью гладкой металлической крыши , вы можете задаться вопросом, следует ли вам добавить деревянную обшивку под новую крышу. Полосы меха усиливают изоляцию, предотвращая образование конденсата. Не идеально устанавливать металлическую крышу поверх черепицы без обрешетки.

Вот что нужно знать, когда дело доходит до добавления деревянной обшивки под металлическую крышу.

Зачистка древесины 101

Во-первых, важно понимать важность зачистки древесины и то, как она работает. Удаление древесины может улучшить характеристики вашей новой металлической крыши несколькими способами. В основном это создает термический разрыв, который сводит к минимуму передачу тепла от вашего новый металлический кровельный материал для настила крыши.

Зачистка древесины особенно полезна в домах с плохой изоляцией чердака и плохой вентиляцией. Возможно, у вас была плохая вентиляция с асфальтовой крышей без каких-либо проблем с конденсацией. Однако перепады температур, происходящие при установке металлической кровли, снимут эту защиту.

Это означает, что вы можете столкнуться с серьезной проблемой конденсации, которая приводит к проблемам с влажностью и плесенью, если вы не используете деревянную зачистку на своей новой металлической крыше.

Подумайте о своем стиле крыши

Фото: Владимир Шевчук / Adobe Stock

Ответ на вопрос, нужно ли вам устанавливать деревянную обшивку под крышей, зависит от выбранного вами стиля крыши . Некоторые металлические крыши на самом деле должны быть установлены поверх деревянных планок. Это обычное дело, когда вы используете металлические крыши с эстетикой «черепицы» или «тряски».

Другие стили никогда не должны устанавливаться поверх деревянной зачистки. Есть и третий вариант. Некоторые стили кровли достаточно гибкие, чтобы работать как с полосами, так и со сплошным настилом.

Как узнать, требует ли ваша новая металлическая крыша зачистки дерева? Именно здесь важно провести исследование кровельного материала, который вы используете. Следуйте указаниям производителя относительно требований и рекомендаций по установке.

Подумайте о подкладке

Если вы кладете новую металлическую крышу поверх старой черепицы или настила, подумайте о подстилке. Подложки можно использовать с зачисткой древесины или без нее, используя различные методы укладки.

Рассмотрите возможность использования скрещенных реек

Методы установки могут повлиять на характеристики вашей новой крыши. Одним из вариантов установки металлической кровли поверх черепицы без обрешетки является использование поперечной рейки.

Техника поперечной обрешетки предполагает укладку вертикальных обрешеток. Затем рейки прикрепляются через настил крыши к стропилам. Наконец, ваши горизонтальные латы размещены.

Каковы преимущества поперечной обрешетки крыши?

Преимущество этого метода в том, что вертикальные камеры обеспечивают лучшую вентиляцию. В то время как свежий воздух всасывается снизу, воздух легко выбрасывается сверху. Это может быть чрезвычайно полезно для отвода тепла от вашего чердака. Зимой он также обеспечивает обратный эффект, предотвращая образование наледи, которая может повредить конструкцию вашей крыши.

Есть ли недостатки у поперечной обрешетки крыши?

Да, у метода поперечной обрешетки есть потенциальные недостатки. Уровень вашей крыши значительно поднимется. Это означает, что вам, возможно, придется снова повесить желоба, если вы заменяете существующую крышу, а не строите новый дом. Это также создаст зазор между существующей облицовкой и материалом крыши — вам нужно будет либо заменить всю облицовку, либо использовать более широкий отлив на крыше, чтобы закрыть зазор. Кроме того, в домах с мансардными окнами, слуховыми окнами или дымоходами могут возникнуть проблемы с поперечной обрешеткой.

Получение совета от местного кровельщика может иметь важное значение, если вы не знаете, требуется ли ваша новая металлическая крыша зачищать древесину.

Часто задаваемые вопросы

Можно ли укладывать металлическую крышу на черепицу без полос обрешетки?

Не рекомендуется устанавливать металлическую кровлю поверх черепицы без обрешетки. Это приведет к снижению изоляции, шумоподавления и защиты от непогоды. Хотя некоторые домовладельцы предпочитают отказываться от обрешетки при установке металлической крыши, чтобы сэкономить на затратах, кровельщики обычно не рекомендуют это. Черепица сама по себе, без обшивочных полос, просто не обеспечивает такой хорошей теплоизоляции.

Что положить под металлическую крышу?

Кровельщики часто устанавливают подкладочный слой под металлическую крышу, чтобы обеспечить дополнительную защиту. Обычный тип подложки для металлических крыш изготавливается из гудрона или битумного войлока, что является более экономичным вариантом. Металлическая кровля из тканых полимеров стоит немного дороже, но обеспечивает большую прочность и более длительный срок службы.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.
