Как нарастить стену из пеноблоков: Как построить стену из пеноблоков: этапы выполнения работ

Содержание

Как связать крышу со стеной из пеноблоков


как разобрать, возвести, построить, выложить, укрепить своими руками, видео-инструкция по строительству, возведению, устройство, фото

Как только мы закончили возведение коробки дома, пора приступать к кровельным работам, а они всегда начинаются именно с мауэрлата. С этой конструкцией мы постоянно встречаемся, но не всегда знаем, что она называется именно этим термином.

Фото мауэрлата на пеноблочной стене

Кровля и пеноблок

Итак, определим, что это такое. Именно с этого устройства начинается кровля, как мы уже сказали, и представляет собой мауэрлат простой брус или даже бревно, отесанное с нижней стороны.

Располагается брус по периметру внешней стены. И если устройство стен из пеноблоков предполагает определенные условия, то также и кровля, конструируется с учетом всех технических моментов и рекомендаций. Это сказано к тому, что мы считаем наличие мауэрлата условием обязательным.

Назначение

С назначением бруса, или как его еще называют в строительных кругах – «мурлатом», все достаточно однозначно, он служит опорой для стропил из дерева. То есть понятно, что кровля у нас деревянная, и минимум односкатная.

Мауэрлат по стене

Кроме того, «мурлат» распределяет нагрузку, которая создается за счет давления крыши. Здесь надо понимать, что мы можем, как укрепить стену из пеноблоков, так и не делать этого, но на распределение нагрузок это никак не повлияет. И это важный момент, не будем путать качество стен с тем, что они выдерживают нагрузки.

Дело в том, что это и не имеет особого значения, брус, который идет по периметру стены, распределяет, рассеивает давление. Причем кровля-то у нас может быть и вполне тяжелой, особенно, если мы выбираем в качестве кровельного материала глиняную черепицу.

Взаимодействие с пеноблоками

Так, как мы договорились, что у нас пеноблочное строение, то и рассматривать все нюансы, связанные с кровлей и «мурлатом» будем применительно именно к пеноблокам (см. также статью Черновой пол в доме из пеноблоков: виды пола, и пошаговое руководство в укладке).

И здесь есть интересный момент, ведь пеноблок — это материал, который по физическим свойствам несколько отличается от кирпича. Он:

  • Менее плотный.
  • Более гигроскопичный.
  • Менее прочный при установке на него кровельного бруса.

То есть, как построить стену из пеноблоков мы, конечно, понимаем, но не факт, что она будет готова принимать на себя кровлю. Поясним.

Пенобетон не сможет выдержать без деформации ни крепление, ни сам брус, поэтому мы используем бетонный пояс.

Балка с частью кровли

Пояс

Сразу скажем, что нет ничего сложного в том, чтобы сделать бетонный пояс. Принцип работы и всех действий идентичен тому, что мы уже делали с фундаментов. Повторим, если фундаментные работы прошли мимо.

Первым делом готовим все компоненты пояса:

  • Арматура. Выбираем 12 или 10 мм сечение, этого вполне достаточно, даже с запасом! Арматура у нас пойдет не только в бетон, но и в качестве закладных в стену.
  • Песок, гравий, цемент. Нам нужно будет замесить бетон, и если перед тем, как возвести стену из пеноблоков, нам нужен клей, то здесь все будет построено из бетона.
  • Части опалубки. Спокойно можем использовать остатки от фундаментных работ, благо нам нужно будет не так много материала.
Монтаж

Самое сложное в поясе, это монтаж опалубки, а трудоемкое – заливка бетоном. Давайте пошагово смонтируем ростверк.

Важно! Мы должны выдержать проектную высоту стен, а для этого, просто не докладываем последний ряд пеноблочного камня. То есть у нас пояс будет примерно в 30 см высотой и в 20 шириной. Эти параметры, плюс длина стен, нам нужны, чтобы знать, какой объем бетона уйдет на всю работу.

Пример идеально подготовленной опалубки

Итак, пошагово наша работа будет выглядеть следующим образом:

  • Связываем прямоугольные конструкции из арматуры. Можно использовать вязанку или пластиковые части. Главное, не связать конструкции шире стены, пусть будет 15х15 см, этого вполне достаточно.
  • Дальше устанавливаем закладные. Возведение стен из пеноблоков предполагает закладные по горизонтальной направляющей, нам же под мауэрлат и кровлю, нужно связать пояс и стену, поэтому вбиваем арматуру прямо в стеновой камень вертикально.
  • Собираем части опалубки на земле. Прочно скрепляем их. Дальше просверливаем  с шагом в 50-80 см отверстия, и продеваем в них проволоку, которая и стянет части опалубки на стене.
  • Поднимаем опалубку, и закрепляем ее на пеноблок, плюс стягиваем проволокой, плюс делаем распорки внутри опалубки. Естественно все это после арматуру. Армирующий элемент должен быть на стене.
  • Заливаем все бетоном.

В любом случае, строительство стен из пеноблоков предполагает отделку, так что не страшно, если мы нанесем несколько косметических дефектов стене во время установки опалубки. Бетон мы делаем не слишком жидким, чтобы он не стал вытекать из небольших щелей между стеной и опалубкой.

Через 5-7 дней можно снимать опалубку и приступать к установке мауэрлата.

Укладка

Некоторые строители в работе предлагают укладывать мауэрлат своими руками только под стропила. Но это не совсем правильно, потому что будет серьезная потеря в жесткости всей конструкции кровли (см.также статью Стоимость кладки стен из пеноблоков: считаем все досконально).

Сначала гидроизолируем поверхность бетонного пояса. Это можно сделать мастикой, или простым рубероидом.

Данное мероприятие сохранит брус и не даст ему гнить. Сам брус мы уложим практически посредине армопояса.

Простой рубероид под брус

Важно! Достаточно сложно обозначить сечение бруса, которое подойдет для «мурлата», мы можем предложить 150х150 мм, но это не является обязательным габаритом для каждого случая.

Предварительно брус обязательно обрабатывается антисептиком и укладывается по периметру для предварительной сверки.

Крепление

Способов крепления бруса есть несколько, однако мы выберет тот, который подходит нам по соотношению цена/качество.

Первым рассмотрим крепление на анкерные болты. Чтобы оно прошло идеально верно, нам придется анкера закладывать в пояс еще при заливке.

Это снова намекает, что все решения должны приниматься до начала работ, давайте пошагово рассмотрим этот вариант:

  • Устанавливаем анкерные болты, в нашем случае, это минимум 350 мм длины.
  • Когда бетон застыл, прикладываем доску к ним и отображаем расположение всех анкеров.
  • Переносим все в точности на брус.

Анкерное крепление

Важно! Как правило, как бы мы не устанавливали анкера, все равно в ходе бетонирования они будут отклоняться. Это не страшно, если не будет выдержано линии одной, хуже, если угол наклона будет большим. Поэтому следим в первую очередь за этим.

  • Насаживаем мауэрлат на анкера. Здесь работает принцип «пазла». Это так же, как разобрать стену из пеноблоков, снимая по одному изделию, только наоборот. Насаживаем брус на анкера и постепенно его продавливаем.

Совет! Высверливаем под анкера отверстия с нижней стороны балки, при этом стараемся, чтобы сверло было практически в ноль с сечением болта. Если брус будет идти туго, не страшно, всегда можно его добить, а вот если у нас отверстия окажутся слишком просторными, мауэрлат не сможет дать нужную жесткость.

  • Далее прикручиваем болты с гайкой. Затягиваем их равномерно по всей длине бруса.

А вот вторая инструкция даст нам возможность полностью сэкономить на креплении, ведь, положа руку на сердце – анкера, это довольно дорогое удовольствие. Поэтому можно вместо анкерного варианта обратиться к нашей старой знакомой, простой арматуре сечением в 12 мм.

Пример арматуры в мауэрлате

Мы использовали ее на всем протяжении строительства, и перед тем как выложить стену из пеноблоков, готовили, для пояса употребляли, вот и здесь она пригодилась.

Пошагово ведем крепление следующим образом:

  • Просверливаем сверлом на 12 мм насквозь и брус мауэрлата, и бетонный пояс.
  • Вставляет обрезок арматуры, он у нас минимум 35 см должен быть.
  • Кувалдой «намертво» вгоняем его в брус и бетонный пояс.
  • Конец загибаем и вбиваем в древесину.
  • Повторяем процесс с последующим креплением.

Вывод

И подготовка пеноблочной стены, и крепление мауэрлата можно провести самостоятельно, причем не потерять в качестве, но очень серьезно сэкономить (узнайте также как класть пеноблоки).

И в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Как прикрепить деревянную крышу к зданию из шлакоблоков

Совет

Поместите пустые мешки из-под цемента внутрь стержней из шлакоблоков, чтобы бетон заполнял только четыре блока, а не всю стену из шлакоблоков.

Здание из шлакоблоков оснащено анкерными болтами для крепления деревянной крыши.

Прикрепить деревянную крышу к зданию из шлакоблоков сложно, но возможно. Отсутствие точки крепления приведет к разрушению крыши, особенно при сильном ветре.Тем не менее, мастер своими руками может прикрепить деревянную крышу к шлакоблоку, практически без обучения, за один-два дня, в зависимости от размера и масштабов проекта.

.

Как повесить гипсокартон на блочные стены | Home Guides

Стены из цементных блоков являются обычным явлением, особенно для строительства подвалов и гаражей, но им не хватает тепла или индивидуальности. Даже в так называемых готовых подвалах стены часто остаются голыми. Гипсокартон — одно из решений. Он изолирует стену, придает ей уютный и стильный вид и предлагает бесконечные возможности декорирования. Есть только один недостаток: бетон и шлакоблоки пористые, а это значит, что влага проходит через фитиль лампы, как масло.Крепление гипсокартона непосредственно к блоку — это проблема; со временем на нем появится плесень, плесень и порча. Профессиональный способ установить гипсокартон в таких ситуациях — создать деревянный каркас из гвоздей 2 на 4 или более тонких полос опалубки, а затем повесить гипсокартон. Полосы для меховых изделий дешевле и занимают меньше жилой площади.

Подготовка стен из блоков

Измерьте поперек стены как вверху, так и внизу. Сделайте отметки либо через каждые 16 дюймов, либо через каждые 24 дюйма.Они соответствуют типичной ширине деревянных стоек внутри стены. Для лучшей поддержки выберите 16 дюймов. Повторите для каждой стены.

Протяните меловую линию от первой верхней отметки до соответствующей нижней отметки. Поднимите меловую линию, слегка отодвинув ее от стены, затем дайте ей встать на место. Таким образом, на стене будет прямая линия, по которой будет проводиться установка планки обрешетки. Повторите эти действия для каждой дополнительной отметки для первой стены и всех последующих стен.

Отрежьте лист полиэтиленовой пластмассы или аналогичного влаго- / пароизоляционного материала для перекрытия первой стены.Сделайте его на несколько дюймов шире стены и примерно на фут длиннее. Повторите эти действия для каждой дополнительной стены.

Нанесите полоску строительного клея на самые верхние, нижние и боковые края первой стены. Сделайте волнистые полоски клея примерно через каждые 12 дюймов. Не бойтесь использовать слишком много — но и не сходите с ума от клея. Просто сделайте широкие полосы, чтобы пластик имел хорошую опору. Повторите то же самое для дополнительных стен.

Удерживая пластик сверху, проведите им по стене и по всему пространству.Разгладьте и прижмите его к клею во время работы. Позвольте излишку стечь по полу, чтобы влага не попала в стену. По возможности избегайте отверстий и швов в пластике. Если это неизбежно, заклейте швы и ленту изолентой внахлест, чтобы предотвратить проникновение влаги или воздуха. Таким же образом накройте дополнительные стены.

Укладка планок обрешетки и гипсокартона

При необходимости проделайте полосы обрешетки с больших деревянных досок. В качестве альтернативы можно приобрести планки для обшивки размером 1×3 дюйма.Вам понадобится одна полоса на каждую отметку полосы обрешетки, при условии, что полосы будут соответствовать высоте от потолка до пола, и достаточно полос, чтобы пройти горизонтально вдоль самого верха и самого низа каждой стены. Таким образом, полосы обшивки соответствуют верхним, нижним колонтитулам и стойкам в стене. Несколько дополнительных полосок позволяют обрамлять окна или двери.

Поднесите планку к потолку, оставив примерно 1/4 дюйма пространства между полосой и потолком. Используйте планку обрешетки, отрезанную по длине стены, или любую комбинацию полос, которая покроет всю стену.Приложите полосу к стене самой широкой стороной к стене и лицом наружу. Поместите уровень под полосу, чтобы проверить уровень. При необходимости отрегулируйте.

Просверлите каждую полосу опалубки в швах между цементными или шлакоблоками с помощью перфоратора и сверла по камню того же диаметра, что и шурупы по бетону. Разместите винты на расстоянии 12–18 дюймов друг от друга, регулируя при необходимости, чтобы ударить по стыкам раствора, а не по блокам. Вверните винты для бетона через отверстия, чтобы завершить крепление.

Аналогичным образом прикрепите нижние горизонтальные планки обрешетки к каждой стене. Всегда проверяйте уровень перед сверлением пилотных отверстий и последующей закручиванием шурупов по бетону.

Вырежьте вертикальные полосы обрешетки, по одной на каждую вертикальную меловую линию, и установите аналогично. Перед установкой проверьте уровень отвеса — прямо вверх и вниз. По завершении каждая стена имеет вертикальные полосы обрешетки, проходящие между горизонтальными полосами обрешетки.

Изолируйте между каждой планкой обрешетки, используя изоляцию из стекловолокна или пенопласта.Обрежьте каждую деталь по высоте и поместите в пространстве. Закрепите пенопластовую изоляцию с помощью небольшого количества строительного клея — такого, который предназначен для использования с пеной, чтобы не разрушать ее, — или прикрепите бумажную основу на стекловолоконной изоляции к полосам обрешетки. Это дополнительно изолирует стену и обеспечивает дополнительный барьер для пара и влаги. В качестве альтернативы можно накрыть необработанный стекловолокно или пену слоем пластиковой пленки, прикрепленной скобами.

Повесьте листы гипсокартона поперек стены так, чтобы каждый лист проходил горизонтально.Швы второго ряда расположите в шахматном порядке, чтобы избежать длинных вертикальных швов. При необходимости отрежьте куски гипсокартона, надрезав поверхность канцелярским ножом и щелкнув, чтобы сломать, а затем разрезать бумагу на обратной стороне. Прикрепите шурупами для гипсокартона с интервалом от 6 до 8 дюймов. Заверните шурупы чуть ниже поверхности гипсокартона, но не повредите бумагу. Вместо этого сделайте углубление на бумаге головкой винта.

Завершите гипсокартон слоем шовного герметика (или «грязи») поверх каждого винта и шва, затем нанесите слой ленты и еще один слой грязи.Высушите аппликацию, отшлифуйте и нанесите еще один слой грязи. Растушуйте каждый слой поверх предыдущего и продолжайте, пока не добьетесь гладкости поверхности. Обработайте грунтовкой и краской.

.

Палатки на крыше | Roofnest: повысьте свой опыт

Откройте для себя удобство, комфорт и простоту установки
в кемпинге с жесткой крышей.

Купить сейчас

Откройте для себя удобство, комфорт и простоту настройки кемпинга с жесткой крышей.

Купить сейчас

Легко устанавливается

На всех автомобилях

Всплывает

1,2,3

Водонепроницаемый

Супер прочный

Бесплатная доставка

Быстрая доставка

Финансирование

Легко и честно

Что люди говорят о Roofnest

Будьте выше остальных в гнезде на крыше

С большим пространством для головы и толстым удобным матрасом из поролона, Тент Roofnest на крыше превращает любое транспортное средство в уютную кровать на колесах.

Стоять на земле означает попрощаться со сном на холодах, ухабах или неровная земля и приветствовать невероятные виды, более чистую палатку и лучше спать ночью.

Кроме того, прочный корпус и водонепроницаемые брезентовые стены Roofnest обеспечивают больше защиты от ветра, дождя или града. Так что независимо от погода, вам никогда не придется проверять дождь, чтобы оставаться в тепле и уюте во время ваших приключений на природе.

ПОСМОТРЕТЬ ВИДЕО

Выходи на улицу быстрее, оставайся дольше

Если вы обычный кемпер или заядлый путешественник, крыша Roofnest палатка дает вам свободу отправиться в путь и разбить лагерь в любом месте, где можно припарковаться.

Просто откройте защелки вашего Roofnest и настройте его под минута.Ни раскладывания, ни столбов, ни защитных чехлов, которые нужно снимать.

Это означает больше времени для отдыха с друзьями и семьей и меньше времени. борьба с палаточными шестами, спальными мешками, надувными матрасами, работы.

НАЙТИ СВОЮ ПАЛАТКУ

Урод на улице? Присоединиться к клубу.

Узнавайте первыми о наших новейших палатках и аксессуарах, а также о топе советы по лагерю, уловки своими руками и многое другое!

Воспользуйтесь нашим инструментом Tent Wizard ниже, чтобы найти для вас лучшую палатку с жесткой крышей!

Просто укажите, сколько взрослых вам нужно спать в палатке, размер вашего автомобиля, а также ваши предпочтения по хранению и установке снаряжения. Мы подскажем, какая палатка на крыше Roofnest подходит именно вам. Наш инструмент Tent Wizard избавляет от необходимости гадать при выборе палатки на крыше.

Прочитать блог Roofnest

Почему выбирают Roofnest?

Наше видение: принести дух товарищества, чудеса и приключения великих на улице ближе к каждому покупателю.

Наша миссия: сделать кемпинг простым, доступным, удобным и комфортным. для исследователей любого уровня опыта благодаря разработке прочных и простых в использовании жесткие палатки на крыше.

Наша история происхождения: слишком легендарна, чтобы сделать ее укусной. Встречайте легендарный открытый энтузиастом и основателем Roofnest Тимом Никлзом, и узнайте, как Roofnest пришел к быть.

Что говорят наши клиенты…

«Наш Sparrow XL прибыл точно по графику в отличной форме. Теперь он надежно закреплен на нашем Toyota RAV4 Hybrid 2020 года — он отлично выглядит и отлично едет. Моя жена и я (обоим за 70) планируем наш «вытесненный лагерь», и мы очень хотим использовать наш новый Roofnest. P.S. Соседские дети так же взволнованы, как и мы ». — Джерри Старк 31 июля 2020
«Я влюбился в то, насколько это было скромно.Это именно то, что я хочу от палатки на крыше » — Джонатан 20 июля 2020 г.

Присоединяйтесь к стае

Узнавайте первыми о наших новейших палатках и аксессуарах, а также о топе советы по лагерю, уловки своими руками и многое другое!

Запишите меня!

Авторские права 2016-2020 Roofnest, ltd.

.

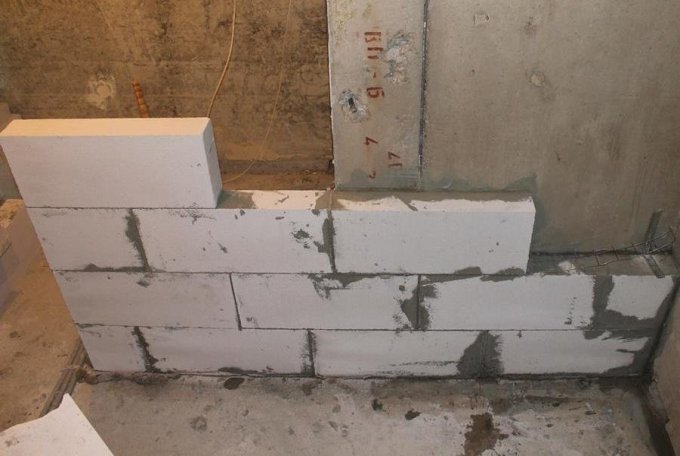

Перегородки из пеноблоков

Парапеты на балконах наших домов не отличаются прочностью, но многие из нас хотели бы остеклить свой балкон или лоджию. Оконный блок для остекления балконов имеет достаточно большой вес, и крепиться он должен в идеально ровный проём (т. е. чтобы уровень парапета и верхнего перекрытия совпадали по вертикальному уровню). Если проём для окна будет неровный, велика вероятность промерзания балкона. Что делать в такой ситуации?

Парапеты на балконах наших домов не отличаются прочностью, но многие из нас хотели бы остеклить свой балкон или лоджию.

Оконный блок для остекления балконов имеет достаточно большой вес, и крепиться он должен в идеально ровный проём (т. е. чтобы уровень парапета и верхнего перекрытия совпадали по вертикальному уровню). Если проём для окна будет неровный, велика вероятность промерзания балкона. Что делать в такой ситуации?

Для решения данной проблемы наша организация предлагает возведение парапета или перегородки из пеноблоков. Почему из пеноблоков? Потому что пеноблоки намного легче керамического кирпича, что очень важно на балконе. Для сохранения тепла на балконе или лоджии пеноблоки подходят намного лучше, чем другой материал, так как кладка из пеноблоков имеет меньшую теплопроводимость, чем кирпич, поэтому вы сэкономите на отоплении. Пеноблоки — это современный материал, он не боится сырости и не горит.

Бессмысленно устанавливать оконный блок на балконе для устранения шума с улицы, если парапет продолжает пропускать этот шум. Кладка парапета из пеноблоков обеспечит тишину на вашем балконе. Пеноблоки — звукоизолирующий материал, кладка из блоков толщиной 100 мм обеспечит звукоизоляцию 34 дБ, а толщиной 200 мм — уже 74 дБ. Для сравнения, кирпичный парапет толщиной 250 мм обеспечивает звукоизоляцию только 48 дБ.

Пеноблоки проще монтировать, а значит и дешевле, так как они лёгкие. Чтобы смонтировать перегородку или парапет из пеноблоков, их распиливают на части необходимого размера, а правильность кладки каждого ряда проверяют по уровню.

Часто изначально перегородкой между соседними лоджиями служит асбоцементный лист. Перед отделкой и утеплением балкона необходимо вместо этого листа возвести стену из пеноблоков. Перед работами по возведению перегородки желательно договорится с соседями.

Доверьте кладку парапета или перегородки из пеноблоков опытным специалистам.

ДОМ ИЗ ПЕНОБЛОКА И ЛИЦЕВОГО КИРПИЧА

Ленточный фундамент Мы не будет приводить сравнения, описывать достоинства различных вариантов фундамента, а просто скажем, что наиболее оптимальной и практичной считается ленточная конструкция. Если вы желаете или нашли что-то другое, где цена наиболее приемлемая для вас, это хорошо.Но мы свой пример строительства дома из кирпича и пеноблоков, будет описывать именно на ленточном фундаменте.Надежным можно назвать и монолитную плиту в качестве фундамента, но она считается одним из самых дорогих вариантов строительства основания Подготовительные работы Первым делом необходимо провести анализ грунта на участке, чтобы получить несколько показателей. Первый – глубина промерзания грунта, второй – наличие грунтовых вод, третий – собственно, плотность самого грунта.К сведению! Если грунт слабый, то его можно усилить за счет создания подушки из песка и щебня.Вырыть траншею согласно полученным данным.Засыпать в нее песка и хорошенько утрамбовать. Толщина подушки должна быть не более 30 см.Уложить на поверхность песка полиэтиленовую пленку, предотвращающую пересыхания раствора.Примечание! Дом из пеноблоков и полнотелых строительных кирпичей требует широкой основы, ни в коем случае нельзя допустить, чтобы толщина стены была больше, чем толщина фундамента. Заливка фундамента После того, как траншея будет подготовлена, необходимо возвести деревянную опалубку, соблюдая уровень плоскостей.Заложить в траншею армо-каркас из металлических прутьев или стеклопластиковых решеток.Толщина арматурных прутьев подойдет любая, от 8 мм до 12 мм Подготовить раствор из цемента, песка и воды, добавив не больше 1 % от общего объема пластификатора. Инструкция приготовления обычно указывается на упаковке с цементом.Важно! Работы по заливке не следует проводить во время осадков дождя или снега. Если все-таки это произошло, то свежий цемент необходимо накрыть гидроизоляционной пленкой.Заливать раствор необходимо постепенно, через каждый слой 30-40 см используя вибро инструмент для удаления пузырьков воздуха.После окончания заливки, следует накрыть свежезалитый фундамент черной непрозрачной пленкой, которая защитит материал от ультрафиолетовых лучей.Примечание! Еще одна особенность, в течение всей сушки раствора, каждый день необходимо его поливать водой.Кто-то скажет, что строительный кирпич (например, рабочий полнотелый кирпич) лучше и надежнее, чем монолитная лента, но это все зависит от различных факторов. Для кого-то, например, покупать кирпич дорого, как и нанимать рабочих для его кладки, а кому-то просто не нравятся работы своими руками.Строя дом из пеноблоков и кирпича, не забывайте оставлять вентиляционные отверстия в каркасе фундамента, для того чтобы основание дома могло «дышать»Пеноблок – внутренняя стена Проекты домов из пеноблоков и кирпича стали в последнее время очень популярны, люди ощутили преимущество колодцевой кладки, как с технической, так и с денежной стороны. Технология пришла к нам с Европы, где люди уже давно научились экономить.Чем хорош пеноблок Прекрасный показатель звукоизоляции.Простой и доступный монтаж.Легкий материал, который не оказывает сильной нагрузки на фундамент.Взаимодействует с различными отделочными материалами.Неплохо себя проявляет пеноблок и в плане сохранения тепла в помещении.Хотя есть и неприятная сторона, прочность данного материала уступает кирпичу, именно поэтому требуется облицовка пеноблоков кирпичом.Кладка материала Очистите поверхность фундамента/перекрытия, в общем, то, на что будет осуществляться кладка, от пыли и грязи. Подготовьте раствор для пеноблока, его консистенция немного отличается от состава цементного раствора для фундамента.Нанесите с помощью шпателя на рабочую поверхность смесь.Положите блок, слегка постучав по нему киянкой.Перед тем как класть следующий блок, промажьте вертикальный торец уже зафиксированного материала растворов.Кладку осуществляйте с перехлестом, чтобы швы не перекликались.Как видно на фото, перехлест может быть минимальный – 10-20 смОсобенности кладки Перед тем, как обложить кирпичом дом из пеноблоков ознакомьтесь с некоторыми моментами, которые могут вызвать сомнение во время кладки пенобетонных блоков:Каждый 4-5 ряд и оконные проемы желательно армировать, используя стеклопластиковые сетки.Также необходимо использовать арматурные прутья. Для этого специальным штроборезом делаются отверстия. В них вставляются металлические штыри, соединяющие две стенки (внешнюю — кирпичную и внутреннюю — пенобетонную), после чего канавки заливаются раствором.Не менее важно для пеноблока выдержать вертикальную плоскость. Самый простой способ, следовать уровню – натянуть между двумя углами бечевку и по ней класть.Для внутренних стен (межкомнатных перегородок) можно использовать пеноблок толщиной в 100 ммК сведению! Не думайте, что проекты домов из кирпича и пеноблоков отличаются широкими стенами, напротив, они могут быть уже, чем при деревянном срубе с двухсторонней теплоизоляцией.Кирпич – внешняя стена Вот мы и подошли к тому моменту, когда осуществляется облицовка пеноблока кирпичом. Прежде чем приступать к работам, следует отметить, что использовать можно как керамические блоки, так и силикатные кирпичи (полнотелые и пустотелые). Яркий пример силикатного материала — двойной силикатный кирпич М 150.Он идеально подходит для фасадной стороны, внешне выглядит привлекательно и устойчив к атмосферным воздействиям.К тому же силикатный кирпич имеет множество различных оттенков Кирпичная кладка Как правильно обложить дом из пенобетона кирпичом знают не многие, но мы сейчас постараемся помочь вам в данном процессе. Первым делом приготовьте качественный раствор, он должен получиться однородной массы, без комков и не слишком жидкий.Наносить его следует с помощью зубчатого шпателя.Как и в случае с пеноблоками, промазывать необходимо все торцы.В тех местах, где кирпич соприкасается с металлическим штырем, вмонтированным в пенобетон, необходимо накладывать чуть больше раствора. Это требуется для стопроцентной схватываемости. Толщина горизонтального шва для кирпичной кладки не должна превышать 10 ммВот у вас получилась стена из кирпича и пеноблока, способная сдержать тепло в помещении, обеспечивая надежную защиту для всего каркаса дома. Остается один вопрос – уместно ли здесь использовать теплоизоляционный материал?Утеплитель между пеноблоком и кирпичом Как показывает практика, в большинстве регионов зима достаточно суровая, стены сильно промерзают, если они возводятся без утеплителя. Именно поэтому специалисты советуют использовать современные материалы, чтобы сдвинуть точку росы ближе к фасадной части. Лучше всего для таких случаев подходит керамзит – сыпучий материал. Во-первых, он практичен, можно спокойно возводить стены до самого верха, после чего засыпать его в пространство между ними. Во-вторых, он не разлагается и не деформируется при попадании влаги.Примечание! С другой стороны, стоимость керамзита может вас неприятно удивить, все-таки он дороже, нежели пенопласт. К тому же между гранулами свободно проходит воздух.Что касается других рулонных или плитных утеплителей, то использование совместно с ветрозащитной пленкой обеспечивает наибольшую эффективность их свойств. Недостатком считается строительство стен, так как возводить приходится поочередно, то внутреннюю, то внешнюю стену, по 1-1,5 м в высоту.Осуществляя кирпичную кладку, вы можете одновременно производить расшивку шва Можно оставить пространство между кирпичной стеной и пеноблочной пустым, так сказать, сделать вентилируемый канал. Это будет очень похоже на систему вентилируемых фасадов. Только теплоизоляция все равно требуется, например, изнутри дома, используя какой-нибудь жидкий материал. Напоследок, хотелось бы сказать, что все проекты домов из пеноблоков обложенных кирпичом, являются долговечными и надежными в сравнении с обычными строениями из пенобетонных изделий. Именно поэтому стоит задуматься, может, есть смысл небольшой переплаты на первоначальной стадии строительства, но при этом в будущем экономить на ремонтных работах?Вывод Теперь вы знаете, как возводятся дома из пеноблоков и кирпича, и сможете при желании, проделать все работы самостоятельно. Есть только один момент, который может вас остановить – время.Ведь на весь монтажный цикл уйдет не одна неделя, особенно если вы работаете один или с напарником. Если вы располагаете свободным временем, то смело дерзайте, все-таки это ощутимая экономия на рабочей силе.В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также что собой представляет шлакоблочный кирпич).

варианты расчетов и используемые параметры строения

Появившиеся на строительном рынке пеноблоки тут же завоевали свою нишу за счет своих неплохих технических характеристик, плюс приемлемой цены, которая ниже, к примеру, чем бетонные блоки и кирпич.

Из этого стройматериала возводят дома и хозяйственные постройки в два-три этажа, но не выше. Не исключением стали и гаражи. Сегодня в статье хотелось бы разобраться с вопросом, как правильно рассчитать пеноблок на гараж, то есть, сколько его необходимо приобрести, чтобы поднять гараж требуемых размеров.

Гараж, возведенный из пеноблоковИсточник chrome-effect.ru

Что такое пеноблок

Начнем рассказ сначала с пеноблоков. Это стеновой пористый материал, входящий в категорию ячеистых бетонных изделий, которые обладают высокими теплоизоляционными свойствами. Для сравнения приведем пример: у кирпича теплопроводность равна 0,45-0,66 Вт/м К, у пеноблока 0,14-0,48 Вт/м К. То есть почти в три раза меньше, а значит, сооружаемый из пенопблоков гараж можно считать наполовину уже утепленным.

Необходимо отметить, что этот стройматериал производят по двум технологиям:

  1. Проводят заливку в формы, у которых размеры стандартных параметров, последние определяют сортамент или типоразмер изделий.
  2. Проводят заливку в
    большую форму
    , а готовое изделие затем разрезают под стандартные размеры блоков.

Внимание! Необходимо отметить, что в двух технологиях используют формы, высота которых стандартная – 60 см. Этот параметр всегда присутствует во всех типах пеноблоков, но не по высоте, а по длине. Производители предлагают блоки и с высотою 60 см, но это уже не стеновые элементы.

Стандартный пеноблок размерами 20х30х60 смИсточник akvarel-penobloki.ru

При сооружении любых строений главный размерный параметр блока – ширина. Он отвечает и за несущую способность конструкции, из которой она сооружается, и за теплотехнические качества постройки. Поэтому в строительстве для несущих стен используют пеноблоки с параметрами длины – 60 см, высоты 30 см и ширины 20 см. Если внутри гаража необходимо возвести перегородку, то применяют блоки с шириною 10 см.

Необходимо отметить, что современный рынок стройматериалов сегодня завален продукцией, у которых размерные параметры не соответствуют ГОСТам. Что касается блоков из вспененного бетона, то несоответствие иногда доходит до 3 см. А это приводит к тому, что вместо клеевого состава необходимо будет использовать цементный скрепляющий раствор, который придется укладывать толстым слоем. Это приводит к увеличению кладочного шва и уменьшению количества используемого блочного материала, что усложняет проведение расчета пеноблоков на гараж даже калькулятором (онлайн).

Кладка пеноблоков с толстыми швамиИсточник pobetony.expert

Добавим, что толстые кладочные швы снижают теплотехнические качества стены, возведенной из пеноблоков. К тому же и внешние плоскости, и внутренние будет обладать большим перепадом, а значит, придется вложить немалые средства и силы, чтобы их выровнять.

Совет! Приобретая блоки из вспененного бетона, проверяйте их на предмет соответствия стандартным размерам.

Расчет количества блоков

Итак, переходим непосредственно к расчету. На самом деле он прост, потому что все математические выкладки завязаны на габаритах самой гаражной постройки. А именно: толщине стен, периметру гаража и его высоте. Сюда же надо добавить площадь окон и дополнительных дверей, если таковые в конструкции постройки запланированы.

Есть два варианта проведения расчета.

  1. Используются размеры блока.
  2. Используют объем блока.

Вариант №1

Для этого надо рассчитать площадь каждой стены. К примеру, если габариты гаража – 4х6 м при высоте 2,2 м, то соответственно площадь короткой стены будет равна: 4х2,2=8,8 м², длинной стены: 6х2,2=13,2 м². Коротких стен – одна (задняя), длинных – две. То есть общая площадь стен будет равна: 2х13,2+8,8=35,2 м². Одной короткой стены нет, она фасадная, потому что в ней будет вмонтированы ворота.

Типовые параметры гаражейИсточник zakupka.com

Теперь надо рассчитать площадь боковины пеноблока: 0,3х0,6=0,18 м². Остается только общую площадь стен гаража разделить на площадь стенки одного блока: 35,2:0,18=196 блоков. К полученному значению надо прибавить 5% на подрезку и брак. Общее число требуемого блочного материала будет составлять 205 пеноблоков.

Если в конструкции постройки гаража есть окна или двери, то рассчитываются их площади путем умножения высоты на ширину. После чего все площади проемов складываются между собой, и полученная сумма вычитается из общей площади стен. После чего последний результат и делится на площадь одного блока.

Если гараж – сооружение мощное, к примеру, в два этажа, то кладку могут проводить в два ряда по ширине. Тогда полученный конечный результат надо просто увеличить вдвое.

Важно! Кладку пеноблоков проводят на специальный клеевой состав. Его наносят между укладываемыми камнями тонким слоем, поэтому, когда необходимо рассчитать количество блоков на гараж, толщину кладочного раствора не учитывают.

Вариант №2

Здесь последовательность математических выкладок почти такая же, как и в предыдущем случае. Только вместо площади рассчитывают объем сооружаемых стен. Покажем это на примере все тех же габаритных размеров.

Объем кладки стены из пеноблокаИсточник pb-blok.ru
  • Объем стены – это высота, ширина и длина, перемноженные между собой. Поэтому объем короткой стены будет равен: 4Х2,2х0,2=1,76 м³. Объем длиной стены: 6х2,2х0,2=2,64 м³. Общий объем стен: 2х2,64+1,76=7,04 м³.
  • Теперь необходимо рассчитать объем одного пеноблока: 0,6х0,3х0,2=0,036 м³.
  • Остается только разделить общий объем стен на объем одного блока: 7,04:0,036=196 блоков.

Как видите, в двух предложенных вариантах расчета конечный результат одинаков. Это говорит о том, что, неважно, каким способом рассчитывать материал на гараж из блоков, главное – точно использовать габариты самого строения. Поэтому заранее необходимо выбрать их с учетом ваших требований. К примеру, будет гараж строиться для одного автомобиля или для двух, будет он одно- или двухэтажным.

Точно такими же двумя вариантами можно рассчитать требуемое количество пеноблоков для возведения перегородки. Только надо учитывать, что толщина используемых камней 10 см. Добавим, что камни из вспененного бетона перегородочного типа стоят дороже стеновых. Это связано с технологическими сложностями и дополнительными операциями.

В видео рассматриваются размеры блоков из вспененного бетона:


Внешняя отделка дома из пеноблоков – какая лучше и почему

Как рассчитать стоимость сооружения гаража

Рассчитать стоимость гаража непросто. Ведь приходится учитывать не только цены используемых строительных материалов. Необходимо провести полный калькуляционный расчет с учетом проводимых строительных операций. А этим должны заниматься профессиональные сметчики. То есть расчет – это смета, где указаны строительные операции с их стоимостью, объемом, а в конце расписывают количество использованного стройматериала.

Все это суммируется, после чего полученный результат умножается на различные коэффициенты, которые отвечают за накопления, прибыль, дополнительные расходы и изменения цен. Сегодня на некоторых строительных порталах предлагают воспользоваться калькуляторами расчета стоимости гаража их пеноблоков или других строительных стеновых материалов. Владельцы сайтов считают, что это поможет людям. На самом деле калькуляторы – это всего лишь программы с определенным математическим алгоритмом.

Создать алгоритм, который бы учел все выше обозначенные коэффициенты, применяемые в расчетах сметчиками, невозможно. К тому же, наверняка, программист об этих коэффициентах не знает. Некоторые из них постоянно изменяются, об этом обязательно информируют строительное сообщество через указы, приказы и прочие законодательные документы. Конечно, калькулятор можно использовать, как инструмент для приблизительно проведенных расчетов. Но точное значение стоимости строительства он не даст.

Только профессиональный сметчик гарантирует точность расчетовИсточник hackworth.co
Строительство гаража из пеноблоков – все этапы (фото и видео)

Заключение по теме

Как видите, расчет требуемого количества пеноблоков для возведения гаражной конструкции не так сложен. И все же не стоит проявлять самодеятельность. Даже небольшое строение требует специализированного подхода, особенно в плане проектирования и планирования. Поэтому обращайтесь к профессионалам. Конечно, им за работу придется заплатить, но это плата за гарантию качества конечного результата.

» Изготовление кирпичных стен из пенопласта (ep65)

Сделать кирпичную стену из пенопласта очень просто. Он идеально подходит для показов Хэллоуина, домов с привидениями или съемок в кино и театре. Или, может быть, ваш сын или дочь просто хотят игровую площадку в средневековом стиле. Это действительно классный и реалистичный эффект. В следующем уроке я покажу, как сделать шаблон из шлакоблоков. Вы не ограничены только этим шаблоном. Я использовал свою технику, чтобы сделать пену похожей на гранит, полевой камень, обожженный кирпич, сухой сложенный камень и многие другие вариации.Вы можете имитировать почти любой тип каменной стены. Я делал это чаще всего для театральных декораций для живых выступлений, где сценарий пьесы требовал либо определенного периода времени, либо определенного типа взгляда. Если это то, что вы хотите попробовать, возьмите несколько кусочков пенопласта поменьше и просто погрузитесь в них. Тестирование нескольких небольших панелей дает вам хорошее представление о технике и помогает понять, как пена реагирует. Внизу этой статьи у меня есть список инструментов и материалов, которые помогут вам начать работу. Небольшое предупреждение: как только вы начинаете, это странно удовлетворяет и довольно затягивает. Давайте начнем!



Все начинается с пенополистирола, или пенополистирола для краткости. Вы можете найти его в отделе теплоизоляции в магазине товаров для дома или в строительном магазине. Традиционно используется в качестве строительного утеплителя. Листы размером четыре на восемь футов являются наиболее распространенными, но также доступны меньшие размеры.



Розовый или синий экструдированный пенополистирол не подходит для этой техники.Поэтому убедитесь, что это пенополистирол.



Если вы найдете его без пленочного покрытия, вы уже на шаг впереди.



По мере развития строительных материалов многие производители наносят слой отражающей пленки с одной стороны и барьер от плесени/пара с другой. Это не проблема, так как он довольно легко отслаивается.



Если вы собираетесь использовать рисунок стены из шлакоблока, отметьте каждые 8 ​​дюймов по вертикали несмываемым маркером.



Использование угольника для гипсокартона гарантирует, что ваши 8-дюймовые линии будут красивыми и прямыми к краю пены.



Измерьте вертикальные линии через каждые 16 дюймов в поперечнике. Начните первый ряд на расстоянии 16 дюймов от края, а следующий ряд — на расстоянии 8 дюймов от края. Это даст вам ступенчатый рисунок шлакоблока.



Если вы начали с листа 4’x8’, как я, у вас должно получиться 12 расположенных в шахматном порядке горизонтальных рядов; каждый блок размером 8 дюймов в высоту и 16 дюймов в ширину.





Теперь пришло время вырезать линии затирки в пенопласте. Есть несколько способов сделать это. Первый с использованием фрезера и 1/2-дюймовой буровой коронки. Это самый быстрый и, вероятно, самый последовательный метод. Это также самый грязный метод. Хлопья пенопласта накапливают статический заряд, прикрепляются к вещам и расползаются по всему телу. Встроенный пылесборник или пылесос помогают, но не идеальны. Это, вероятно, мой второй любимый метод, и я использую его только при работе с большим объемом панелей.

Второй метод прорезания линий затирки, безусловно, является наиболее экономичным. Все, что вам нужно, это нож Olfa в стиле оснастки. Вырежьте 2 противоположных разреза под углом 45°, чтобы сформировать V-образный канал и создать линию искусственной затирки. СОВЕТ ПО ИНСТРУМЕНТУ – Сделайте себе одолжение и избавьтесь от дешевых ножей за 1 доллар. Они работают из рук вон плохо, а пользоваться Olfa одно удовольствие. Red Dot от NT — еще один отличный нож. Даже если вы никогда в жизни не разрезали кусок пенопласта, вы будете благодарны мне за то, что из них получаются отличные универсальные магазинные ножи.



Последний метод прорезания линий затирки — мой любимый. Он использует формовочный инструмент горячего ножа. Вы можете получить их в комплекте. Он использует электричество для нагрева нихромовой проволоки, которая проплавляет пену. Если вы не собираетесь резать много пены, это, вероятно, не рентабельный вариант, но они работают хорошо.



Нихромовая проволока удобна тем, что ее можно сгибать в специальные формы для получения уникальных эффектов.



Я согнул свою, чтобы имитировать вогнутую форму настоящей линии затирки. Хотя он медленнее, чем фрезер, он режет чище, чем нож, и им просто весело пользоваться. На этом этапе вы плавите пену, поэтому , убедитесь, что вы делаете это в хорошо проветриваемом помещении и используете соответствующую защиту органов дыхания.



Перед любым текстурированием поверхности три метода затирки швов (нож, фрезер и горячий нож) выглядят немного уникальными друг для друга, но вскоре это изменится.



Это панель со всеми работами по заливке.



Переформировав горячий нож, я делаю произвольные вырезы в области кирпича. Это придает конечному результату более органичный вид и добавляет глубину.



Вырезание определенных областей создает впечатление, что куски кирпича раскололись или откололись со временем.



Можно использовать нож Olfa или проволочную щетку, чтобы получить очень похожие результаты.



Если сделать прорези в пенопласте горячим ножом, позже появятся трещины.



Края панели не обязательно должны оставаться ровными и прямыми. Сокращение их обратно продает эффект еще больше.



А теперь самое главное — тепловая пушка! Тепловая пушка — настоящий секрет процесса. Он будет использоваться для плавления поверхности пены, придавая ей желаемый вид кирпича или камня.



Наконечник инструмента — Купите цифровые тепловые пушки с функцией автоматического охлаждения. На моей предыдущей работе нам приходилось использовать тепловые пушки почти весь день, без шуток. Я перепробовал более 100 тепловых пушек всех типов и почти всех производителей. Наконец-то я нашел их, и у меня были те же 3 или 4 уже более 6 лет. Они отлично подходят для удаления наклеек, старой краски и отделки, литья пластмасс, плавления воска, и этот список можно продолжить. Вероятно, это будет последняя тепловая пушка, которую вы когда-либо купите!



Мне нравится начинать со швов.Настроив тепловую пушку на средний огонь, перемещайте ее вдоль линий затирки. Я бы сказал, что двигаюсь со скоростью примерно один фут каждые две секунды или около того. На самом деле нет идеальной формулы, но довольно легко увидеть результаты и при необходимости скорректировать. Растапливание пены таким образом не издает резкого запаха, как это делает режущий инструмент, но следует соблюдать осторожность и делать это на открытом воздухе или в хорошо проветриваемом помещении . У вас может возникнуть соблазн попробовать использовать фен для волос, но ни один из тех, что я когда-либо пробовал, не нагревается достаточно сильно.Даже если вы возьмете фен, чтобы начать формировать пенополистирол, это займет много времени, а тепловая пушка сделает преобразование мгновенно. Имейте в виду, что у вас есть большая область для этого типа эффекта. Сделайте себе одолжение и придерживайтесь тепловой пушки.



На этом фото немного плохо видно, но слева один световой проход с тепловой пушкой и правая сторона еще не сформирована.



После выполнения всех линий затирки переходите к полю кирпича.Чем дольше вы остаетесь на одном месте, тем драматичнее и глубже будет текстура. Удостоверьтесь и держите это случайным и несколько органичным взглядом. Большинство людей, которым я это показал, довольно быстро поняли это. Если вам не нравятся первоначальные результаты, вернитесь к ним еще раз, чтобы добавить более глубокое текстурирование.



После всех текстур вы можете видеть, что каждый из методов резки цементного раствора выглядит довольно похоже. Личное предпочтение, я полагаю.



Тепловая пушка — не единственный способ текстурирования пенополистирола.Аэрозольная краска или аэрозольная краска могут быть распылены на поверхность, чтобы химически расплавить пену. Мне не нравится этот метод по разным причинам. Аэрозольная краска может быть дорогой, а готовая текстура слишком однородна, чтобы ее можно было принять за кирпич или камень. Кроме того, когда краска высыхает, она образует защитный слой, ограничивающий дальнейшее текстурирование.



Что в баллончике с краской заставляет пену таять? Скорее всего это содержание ацетона в составе краски. Таким образом, другой метод заключается в том, чтобы налить ацетон в бутылку с распылителем и распылить его прямо на пенопласт.Испарения ядовиты и вызывают тошноту, а пену очень легко полностью растворить. Кроме того, мало контроля над реакцией, и часто эффект слишком выражен. Я рекомендую придерживаться тепловой пушки.



Когда панель полностью текстурирована, конец уже виден. Нанесение базового слоя краски резко меняет внешний вид, и он начинает очень походить на кирпич. Для панелей такого размера небольшой распылитель краски, использующий сжатый воздух, позволяет быстро нанести краску.Вы можете использовать кисть и/или валик, но они минимизируют текстуру и делают общий эффект менее правдоподобным. В любом случае, вы должны использовать краску на водной основе. Большинство масляных и аэрозольных красок химически расплавляют краску, как и ацетон.



Опять же, я предпочитаю начинать с линий затирки, а затем переходить к кирпичной кладке. Одного базового слоя должно быть достаточно, а сильное покрытие на самом деле не обязательно. Распылите ровно столько, чтобы покрыть белизну.Также стоит отметить: с этим и подобными распылителями краску необходимо разбавлять водой. Ваши результаты могут отличаться, но 3-4 части краски на воду работают довольно хорошо. Если она не течет должным образом, подумайте о том, чтобы немного разбавить краску.



Вот панель со всем нанесенным базовым покрытием. Я случайно выбрал средний загар для этого примера, но почти любой цвет землистого тона можно использовать, чтобы все еще выглядеть кирпичным. Поэкспериментируйте с разными цветами краски, чтобы увидеть, что лучше всего подходит для вашего приложения.



Я оставил эту часть панели в несколько этапов для наглядности. Надеюсь, это поможет вам лучше понять этапы и то, сколько или мало текстур вы можете добавить.



Придание панели большей глубины выполняется с помощью аэрографа и . Я просто добавил немного черной краски к основному цвету, чтобы сделать цвет немного темнее. Затем его можно нанести на линии затирки и области с более тяжелой текстурой, чтобы все это выглядело эффектно!

На приведенном выше рисунке показана панель только с основной краской, нанесенными аэрографом линиями затирки и, наконец, более глубокими текстурными областями. Да, это тонко, но я думаю, что это действительно делает разницу между правдоподобным и так себе. Что вы думаете?



Если панель будет на уровне земли, мне нравится добавлять очень тонкий зеленый цвет к нижней части, чтобы имитировать мох и/или плесень на нижней части.

В зависимости от общего вида, который вы хотите получить, можно добавить листву (например, виноградную лозу или плющ). Нарежьте флористическую проволоку на небольшие кусочки и согните их в форме скобы.



Просто вставьте проволочные скобы в пенопласт, чтобы закрепить выбранную вами зелень.Не лучшая работа по нанесению плюща, которую я когда-либо делал. Посмотрите видео ниже о двухэтажной башне, которую я сделал для мюзикла Шрек . Плющ на этом намного лучше.

Видео с башней Shrek побудило меня углубиться в мой процесс изготовления пенополистирола. Спасибо, что нашли время, чтобы проверить все. Если вы хотите увидеть в будущем любой другой тип кирпичной или каменной стены или у вас есть какие-либо вопросы или комментарии по поводу процесса, пожалуйста, не стесняйтесь оставлять их ниже.



Список используемых предметов

Цифровая тепловая пушка

Набор горячего ножа

Квадрат для гипсокартона

Нож Ольфа

Пенополистирол

Проволочная щетка

Маршрутизатор

Фрезерный бит

Малый аэрограф

Малый распылитель краски

Цветочная проволока



Строительный блок 3 | Универсальные пенопластовые изделия

Когда вы начинаете разрабатывать планы своего нового дома, кажется, что нет конца количеству вариантов, которые вам нужно сделать.Вполне естественно тратить часы времени и сил на выбор настенных покрытий, внешней отделки и других эстетических элементов для вашего нового дома. Но сначала потратьте некоторое время, чтобы решить, что будет внутри этих стен.

Традиционная конструкция из деревянного каркаса или монолитного каркаса не может сравниться по комфорту, безопасности, экологичности и энергоэффективности со стенами, построенными из изолирующих бетонных опалубок BuildBlock®.

Что такое МКФ?
Изоляционные бетонные формы (ICF) представляют собой полые пенополистирольные блоки (EPS), которые укладываются по форме наружных стен здания, армируются стальной арматурой , а затем заполняются бетоном .Панели из пенопласта удерживаются вместе пластиковыми сетками высокой плотности. Внутренняя и внешняя отделка стен легко устанавливается на точек крепления на перемычках.

В результате получилась настенная система с непревзойденным комфортом, энергоэффективностью, шумоподавлением и прочностью.

  • На 75% меньше наружный воздух проникает в дом BuildBlock ICF.
  • МКФ из строительных блоков создают монолитную бетонную стену, которая в 10 раз прочнее стены с деревянным каркасом.Прочность и долговечность не только увеличивают стоимость перепродажи вашего дома, но и могут снижать ваши страховые взносы .
  • В дополнение ко многим доступным сейчас планам дома ICF, практически любой план дома можно адаптировать для ICF BuildBlock.
  • 30 – 70% экономия на отоплении и/или охлаждении! Стены ICF фактически выполняют до R-50 в некоторых районах страны. Эта энергоэффективность напрямую способствует получению сертификата LEED и может дать вам право на получение налоговых льгот .

BuildBlock — одна из самых технически совершенных ICF на рынке, а также одна из самых доступных по цене. Вы действительно можете позволить себе не строить с помощью BuildBlock?

Universal Foam Products
[email protected]

Щелкните здесь, чтобы получать
наш ежеквартальный информационный бюллетень

21 Схема изготовления звукопоглощающих панелей

Я хотел приобрести акустические панели для проекта, над которым работаю, но, увидев стоимость, решил проверить Акустические панели своими руками . Я превращаю редко используемую комнату в медиа-комнату и хочу уменьшить эхо и шум, чтобы улучшить качество звука.

Я искал чертежи для самостоятельной сборки и нашел слишком много, чтобы сосчитать. Некоторые дают до и после акустические показания, что полезно. Тем не менее, размещение, доступность материалов и уровень навыков также важны для большинства проектов DIY. Я собрал 21, которые выглядели хорошо, и другую полезную информацию и решил поделиться.

Что такое акустические панели?

Акустические панели контролируют дополнительный звук, отражающийся в помещении.Чем более многонаправленная система воспроизведения звука, тем больше производимого обратного шума. Панели поглощают средние и высокие частоты и смягчают отраженный шум, обеспечивая более чистое звучание.

Звуковые панели часто изготавливаются из акустической пены или звукоизоляции. Пена поглощает частоты до 500 Гц, а стекловолокно или каменная вата – до 100 Гц.



Панели могут быть отдельно стоящими, настенными или потолочными. Большинство из них обтянуты тканью и могут сочетаться с комнатой или дополнять ее, а также могут быть покрыты тканевым рисунком или фотопечатью для украшения комнаты.Другие панели могут иметь перфорированную деревянную поверхность для контроля звуковой обратной связи.

Как работают звукоизоляционные панели?

Звуковые волны, которые сталкиваются с акустической панелью, создают вибрацию внутри материала, которая превращает звуковую энергию в кинетическую энергию или тепло. Кинетическая энергия рассеивается в помещении, не создавая звуковой реверберации.

Звук, который не достигает панели, отражается от поверхности. Если вы сидите в 8 футах от источника звука, а позади вас есть стена в 2 футах, скорость звука сделает все остальное.Звук, который вы хотите услышать, искажается шумом вокруг вас.

Для чего используются звукопоглощающие панели?

Акустические панели поглощают звук. Они уменьшают реверберацию и эхо, улучшая качество звука при прослушивании. Они идеально подходят для домашних кинотеатров, домашних студий звукозаписи или микшерных студий. Звукопоглощающие панели улучшат чистоту объемного звучания при просмотре фильмов и спортивных состязаний, а также в видеоиграх.

Уменьшите шум и болтовню в гостиных, барах, библиотеках, музеях и ресторанах.Кроме того, они улучшат точность прослушивания во всех этих местах.

Акустические панели отлично подходят для улучшения звука в комнате, но они не уменьшают значительно распространение звука в другие помещения. Они не звукоизолируют.

Кроме того, звукопоглощающие панели не рекомендуются для музыкальных комнат, где реверберация усиливает создание звука и удовольствие от него. Если вы не хотите, чтобы ваш ребенок играл на скрипке, звукоизолируйте стены; поглощение затруднит музыканту возможность услышать истинный звук.

Обратите внимание, что звукопоглощение — это только одна акустическая обработка. Другим является распространение звука, которое перенаправляет и разрушает звуковые паттерны, но не удаляет звук полностью.

Дополнительную информацию об акустике и звукоизоляции домашнего кинотеатра можно найти в наших статьях «Как обеспечить звукоизоляцию в помещении» и «Как звукоизолировать домашний кинотеатр».

Лучший материал сердцевины акустической панели

Существуют различные материалы, используемые для звукопоглощения в акустических панелях, но лучшим вариантом для домашнего мастера является изоляция из стекловолокна и минеральной ваты.Чем больше плотность, тем лучше поглощающая способность материала. Кроме того, толщина влияет на низкочастотное поглощение, основанное на эффекте четверти длины волны.

Коэффициент шумоподавления (NRC) — полезный способ определить, насколько хорошо материал будет поглощать звуковые волны разных частот. Помните, что они основаны на лабораторных тестах и ​​могут отличаться от других.

Жесткие стеклопластиковые панели Owens Corning 703 3 фунта на куб. фут, толщина 2″

Размеры панелей 2 x 24 x 48 дюймов (толщина также 1 и 4 дюйма). Он имеет плотность 3 фунта/фут³ и NRC 0,86 при 250 Гц, 1,14 при 500 Гц, 1,07 при 1000 Гц и 0,98 при 4000 Гц. Продается в Home Depot и других хозяйственных магазинах.

Акустическая изоляция из минеральной ваты Rockwool 80 – 8 фунтов

Жесткие панели толщиной 2 дюйма размером 2’x4’ имеют плотность 8 фунтов/фут³. Он имеет NRC 0,78 при 250 Гц, 0,9 при 500 Гц, 0,97 при 1000 Гц и 1,00 при 4000 Гц.

Лучшая ткань для акустических панелей

Изоляционные панели должны быть покрыты, чтобы предотвратить утечку волокон; они также не очень хорошо смотрятся в качестве элементов декора.Тканевые покрытия должны быть звукопроницаемыми. Хороший тест — поднести его к лицу и посмотреть, сможете ли вы через него дышать. Даже если есть небольшое сопротивление, не используйте его.

Выберите цвет ткани или узор, который подойдет к комнате, или перенесите фотографию или произведение искусства на акустическую ткань. В наличии есть разные производители. Вот один, который мне нравится:

Гилфорд, штат Мэн

Guilford предлагает изготовленный в США переработанный полиэстер в 12 цветах.Он имеет огнезащитное покрытие и прочность на разрыв 30 фунтов, так что вы можете плотно натянуть его на деревянную раму. Ткань шириной 60 дюймов продается линейными ярдами, что означает, что 1 ярд легко покроет панель размером 24 x 48 дюймов.

Какой толщины должны быть акустические панели?

Акустические панели обычно имеют толщину 2 или 4 дюйма. Более толстая панель должна лучше поглощать низкие частоты. 2-дюймовая панель будет менее громоздкой на стене, поэтому может быть более эстетичной в зависимости от использования пространства.

Размеры панелей

варьируются от 1’x1 или 1 фут², 16”x16” или 1,78 фута², 1’x2’ или 2 фута², 2’x4’ или 8 футов² и даже 4’x8’ или 32 фута² и больше. Есть и другие размеры, но эти самые распространенные. Начните с панелей площадью 48 кв. футов для вашей медиа-комнаты или студии, а затем добавьте по мере необходимости

Как сделать акустические панели

Если вы решили улучшить звук в помещении с помощью Акустических панелей своими руками , вам необходимо рассчитать площадь стен – сложить длины четырех стен и умножить на их высоту.

Используйте эти проценты для расчета площади стены, которую нужно покрыть: для легкого покрытия 10 % поверхности стены комнаты, для среднего покрытия от 15 до 20 % (рекомендуется) и для интенсивного покрытия от 25 до 35 %. Экстремальный контроль будет до 80% поверхностей стен и потолка.

Шаг 1. Планирование сборки

Определив площадь покрытия, определитесь с размерами и количеством необходимых панелей.

Для комнаты размером 10 x 10 футов и высотой 8 футов поверхность стены составляет 320 футов², 10% — 32 фута², 20% — 64 фута² и 35% — 112 футов².

При использовании панелей 2’x4’ (8 футов²) вам потребуется 4, 8 или 14 панелей соответственно.

Мне нравится составлять список того, что мне нужно для одного, умножать его на число, которое я строю, и получать все до того, как я начну.

Шаг 2: Выберите звукопоглощающий материал

Выберите абсорбирующий материал; Жесткие изоляционные панели толщиной 2 дюйма, 3 дюйма или 4 дюйма, пенопласт или другой материал. Чем выше плотность, тем обычно лучше; от 2,5 фунтов/фут³ до 8 фунтов/фут³. Если вы делаете панели меньше 2’x4’, постарайтесь свести к минимуму отходы.

Шаг 3. Выберите и подготовьте акустически прозрачную ткань

Выберите ткань, которая является дышащей, достаточно прочной, чтобы ее можно было туго натянуть, и имеет цвет или рисунок, который гармонирует с комнатой или дополняет ее. Вы можете постирать и высушить его, чтобы уменьшить возможное провисание со временем. Однако, если он был обработан антипиреном, не мойте его.

Шаг 4: Сборка каркаса акустической панели

Соберите простую прямоугольную раму из досок размером 1″x4″. Их можно скрепить винтами, а столярный клей укрепит соединения.

Построение каркаса вокруг впитывающего материала облегчает покрытие тканью и подвешивание. Он также защищает материал и предотвращает оседание или провисание.

Для панелей толщиной 2 дюйма обрешетка размером 1 x 2 дюйма даст скошенный передний край, поскольку древесина уже панели. Использование обвязки 1 x 3 дюйма позволит получить квадратную поверхность.

Я вырезал верх и низ по ширине акустического материала. Две стороны — это длина поглощающего материала плюс верхняя и нижняя части обшивки; делает более прочное соединение для подвешивания и менее заметные швы.

Для более прочного соединения между абсорбером и деревом перед установкой в ​​раму смазать края клеем.

Шаг 5. Оберните панель тканью

Отрежьте материал так, чтобы он был как минимум на 6 дюймов длиннее и шире панели.

Положите ткань лицевой стороной вниз на ровную поверхность.

Поместите панель лицевой стороной вниз и по центру сверху.

Оберните одну сторону и прикрепите материал к задней части рамы с шагом 3 дюйма.

Натяните ткань с другой стороны и скрепите скобами от середины к углам.

Повторить для верхней и нижней части. Аккуратно согните уголки и скрепите скобами.

Обрежьте лишнюю ткань или используйте клей-спрей, чтобы приклеить ее к обратной стороне панели.

Шаг 6. Крепление панели к стене или потолку

Прикрепите 30-фунтовую проволоку для подвешивания картин к двум боковым перекладинам, хорошо подходят D-образные кольца. Я рекомендую использовать два крючка для подвешивания картин для каждой панели размером 2’x4’, чтобы поддерживать ее уровень. При монтаже на потолке используйте 4 D-образных кольца (по одному на угол) и крючки в потолке.

Воздушный зазор между поверхностью стены или потолка и задней частью акустической панели увеличивает звукопоглощение.Вы можете использовать наклеенные войлочные прокладки, чтобы создать тонкий зазор в 1/8 дюйма.

Идеи о том, как сделать акустические панели своими руками

1. Как сделать акустические панели своими руками

Подробное практическое руководство по изготовлению акустических панелей размером 2’x4’ с картинками, с использованием жестких панелей из минеральной ваты, обшивки для рам и воздухопроницаемого материала из местного магазина тканей. Автор излагает причины выбора материалов и располагает хорошей сравнительной информацией. Также есть много полезных советов.

Изображения, документирующие каждый шаг, улучшают руководство за счет визуального улучшения пошаговых инструкций. Также есть фото готового монтажа панелей. Включает в себя список материалов и цены.

Сборка этой панели

2. Как сделать звукопоглощающую панель за 5 простых шагов

Инструкции по сборке звукопоглощающих панелей размером 2’x4’ в 5 шагов с использованием жестких листов минеральной ваты толщиной 2’’, полос обрешетки 1’’x4’’ и ткани. Рамы на 1-1/2 дюйма толще изоляции, что обеспечивает полое пространство между стеной и обратной стороной поглощающего материала.Дерево было добавлено, чтобы укрепить углы и середину и удержать изоляцию на месте.

Дышащая черная парусина из утиной ткани была прикреплена скобами к задней части деревянной рамы и плотно натянута на переднюю часть. Используйте Z-образные вешалки для картин или другое оборудование для картин, чтобы повесить панели, или наклоните их к стене от пола в качестве основных ловушек.

Сборка этой панели



3. Как сделать высокоэффективные звукопоглощающие панели за 5 долларов

Видео на YouTube про изготовление недорогих звукопоглощающих панелей для домашней студии.Демонстрирует, как тестировать легкодоступные продукты — подушку, полотенца и упаковочную губку — на звукопоглощение на разных уровнях частоты.

Представлены результаты испытаний, и многослойный материал полотенец поглощал звук значительно лучше, чем все остальные. Купил полотенца для панелей в местном комиссионном магазине, построил рамы 2’x4’, используя 1’’x2’’, привинченные по углам. Показывает, как сделать звукопоглощающие панели из полотенец и как повесить их, как рамы для картин. Готовый продукт был протестирован против настоящей акустической пены и показал себя намного лучше.



4.

Изготовление акустических панелей для студии звукозаписи

Объединяет несколько различных самодельных конструкций, чтобы сделать 12 поглощающих панелей для звуковой студии. Панели имели внешние размеры 2 х 4 фута, так как обрезать 2-дюймовые жесткие изоляционные панели дешевле, чем древесные отходы. Рамы были изготовлены из МДФ размером 3/4″X4″, вырванного из двух листов 4’x8’. Дерево должно было быть покрыто, так что оно не должно было быть красивым. Часть МДФ была разорвана на полоски 3/4”x1”, чтобы прикрепить панель к передней части рамы.

Рамы были прибиты по углам, а жесткая изоляция 3 фунта/фут³ обрезана по размеру. Панели были покрыты дышащей тканью, натянуты и скреплены скобами. Проволока для картин использовалась для подвешивания панелей возле углов.

Сборка этой панели



5. Звукоизоляционные панели своими руками

Как построить акустические панели размером 2’x4’, используя качественную древесину 1’’x2’ для более прочного каркаса. Не забудьте зенковать винты, чтобы они были заподлицо. В каркасе используется недорогой поролон для матраса и добавлена ​​деревянная поперечина для жесткости.Прикрепите пенопласт к поперечной скобе, чтобы удерживать его на месте — убедитесь, что гладкая поверхность пенопласта обращена вверх.

Отрежьте кусок воздухопроницаемой ткани большего размера, чем панель, положите его ровно и вверх ногами. Положите на нее панель лицевой стороной вниз, скрепите скобами и натяните ткань на место. Используйте Z-полоски, чтобы повесить картины на крючки на стене. Более легкие и менее плотные, чем жесткая изоляция, они представляют собой тонкую альтернативу.

Сборка этой панели



6. Широкополосные акустические панели своими руками

В широкополосных акустических панелях

используется более толстый поглощающий материал для достижения более широкого спектра частотного контроля.Использование полос обрешетки 1 x 4 дюйма для изготовления рам размером 2 x 4 дюйма для жесткой изоляции толщиной 3 дюйма. Чтобы уменьшить вес рамы и, возможно, поглотить отраженный звук, в боковых и нижних панелях были прорезаны отверстия диаметром 2 дюйма.

Изоляция была обрезана по размеру рамы. Мешковина или другая дышащая ткань натягивалась и прикреплялась к каркасу. Рамы можно повесить на более толстую проволоку для картин — панели тяжелее, чем 2-дюймовая толщина. Французская планка — еще один способ подвесить более тяжелые рамы.

Сборка этой панели



7.Акустические панели

Домашняя музыкальная студия Панельная система 2’x4’ своими руками. Для изготовления рам 2х4 дюйма использовалась древесина размером 1 x 2 дюйма. Дышащая ткань была прикреплена к одной стороне рамы. На ровную поверхность клали больший кусок ткани. Один 4″x2’x4″ или два жестких листа изоляции 2″x2’x4″ помещались посередине ткани. Тканевая сторона каркаса укладывалась поверх утеплителя.

Ткань, на которой все покоилось, была туго натянута и прикреплена скобами к задней части деревянной рамы. Более толстый звукопоглощающий материал покрывал более широкий частотный диапазон, а воздушное пространство сзади служило ловушкой для басов. Повесьте на прочную проволоку для картин или французские зажимы.

Сборка этой панели



8. Декоративные акустические стеновые панели

Четыре 6-дюймовые и две 3-дюймовые акустические панели. Более толстые поглощают более широкий диапазон частот. Рамы были сделаны из 3/4-дюймовой фанеры, облицованной дубом, разорванной до ширины 3 или 6 дюймов. Рамки были размером 24×30 дюймов и окрашены в цвет эспрессо.

В качестве лицевой ткани использовались мешки из кофейных зерен

. Его уложили ровно, сверху поместили рамку для размещения, а затем края затянули внутрь; Полосы обшивки шириной ¾ дюйма использовались для прихватки и растяжения ткани и закрепления ее на месте. Жесткая изоляция размером 3”x15”x47” (15”x23-1/2”) была разрезана пополам, чтобы заполнить рамы. У 3-дюймовой толщины был один слой; у 6” было два слоя.

Сборка этой панели



9. Декоративные акустические панели Canva

Как сделать акустическую панель с покрытием из холста с напечатанным изображением.Привлекательный способ покрыть отражающие плоские поверхности в комнате. Панели могут быть большими или маленькими, быть отдельными изображениями или вместе образовывать большую панораму. Закажите или купите фотографии, предварительно натянутые на рамку размером 1 x 1 дюйм.

Используйте кусок жесткой изоляции, чтобы поместиться внутри рамы за картиной. Вырежьте картон, чтобы закрыть изоляцию на задней части рамы и предотвратить выход волокон. Горячий клей, чтобы держать его на месте. Используйте крючки для картин, чтобы повесить картину на стену.



10.Сборка бескаркасных широкополосных поглощающих панелей

Использует две жесткие панели из стекловолокна размером 2 дюйма x 2 дюйма x 4 дюйма, чтобы получить акустическую панель толщиной 4 дюйма. Одна панель имеет фольгированное покрытие, которое, как говорят, улучшает захват басов. Лицевая сторона фольги кладется поверх мешковины, которая ровно лежит на столешнице.

Аэрозольный клей

распыляется на обратную сторону панели из фольги, а другой лист изоляции помещается на клей. Открытые поверхности двух листов обильно смазываются клеем, ткань сглаживается и вдавливается в клей.Для закрепления швов и углов используется горячий клей.



11. Изготовление акустических панелей для студии звукозаписи или домашнего кинотеатра

Как сделать акустические панели размером 4”x2’x4’ с использованием Corning 703. Два листа 703 толщиной 2” были склеены между собой клеевым герметиком. Лист OSB толщиной 1/2 дюйма был разорван на части шириной 4 дюйма и нарезан на части длиной 2 фута. Древесина была приклеена к верхней и нижней части изоляционной панели толщиной 4 дюйма.

Воздухопроницаемый холст был разрезан на квадраты 60 x 60 дюймов и уложен на твердую поверхность.Панели помещались в центр ткани, наносился клей, ткань туго натягивалась и разглаживалась. С помощью пистолета для гвоздей ткань крепилась к OSB сверху и снизу. Поставьте их на пол, сложите или приподнимите, чем на L-образных кронштейнах.



12. Акустические панели DIY Pro с каркасом из МДФ

Рамы изготовлены из листов МДФ ¾” размером 4’x8’, разорванных на части 3”x 8’. Внешние размеры каждой панели составляют 16-1/2 дюйма x 48-1/2 дюйма, что соответствует листу Roxul Safe’n’Sound.Предварительно просверлите все отверстия и раззенкуйте головки винтов.

Прикрепите степлером стекловолоконный экран к задней части рамы, чтобы предотвратить вылет частиц. Вставьте изоляцию в раму. Накройте переднюю часть экраном тоже. Отрежьте обивочную ткань на 12 дюймов шире и длиннее рамы, положите ее ровно и поместите раму посередине. Нанесите аэрозольный клей на деревянную раму и ткань, туго натяните ткань и разгладьте. Обрежьте лишнее. Для подвешивания используется французская планка.



13.Создание доступных акустических панелей

В видео есть список инструментов и материалов для панелей. Изготовьте акустическую панель, используя обвязку 1 x 4 дюйма, чтобы сделать рамы размером 2 x 4 дюйма для войлока Roxul размером 2 x 4 дюйма. Для придания жесткости раме и поддержки войлока были добавлены средний ремешок размером 1 x 3 дюйма и угловые блоки.

Вставьте войлок в раму и накройте тканью, защищающей от сорняков. Растяните и скрепите барьер на месте, обрежьте все лишнее. Разложите ткань или мешковину на ровной поверхности.Поместите рамку лицевой стороной вниз посередине ткани. Растяните и скрепите ткань на месте. Повесьте на стену, используя метод, который вы выберете.



14. Звукопоглощающие панели своими руками

Пошаговое видео процесса изготовления акустической панели, а также пояснение, где разместить панели для первичного отражения. Используйте жесткую каменную вату размером 2 x 2 x 2 дюйма. Освобождает пространство в задней части панели для 1 x 3 дюйма, которое будет служить точкой крепления для подвешивания.Покрывает поверхность эпоксидной смолой, чтобы предотвратить выход волокон.

Эпоксидная смола удерживает твердую доску и придает жесткость обратной стороне. Используйте аэрозольный клей, чтобы сохранить акустическую пену из картона для яиц на лицевой стороне. Кроме того, распылите спрей по бокам, чтобы прикрепить пенопластовые полоски, чтобы панель впитывала влагу спереди и по бокам. Повесьте на твердую точку, чтобы улучшить звук.



15. Бескаркасные акустические панели с низким бюджетом

Изготовление бескаркасных акустических панелей для домашней студии.Видео включает в себя бесплатное руководство в формате PDF, описание и список материалов. Используя панель из стекловолокна 2 x 2 x 4 фута, покройте 2-дюймовый периметр края эпоксидной смолой, чтобы сделать край жестким и закрепить волокна.

Разложите воздухопроницаемую ткань на 12 дюймов больше, чем панель. Поместите утеплитель в центр ткани. Начните с одной стороны, распылите клей и оберните материал вокруг и на обратную сторону. Повторите на противоположной стороне, разгладьте и растяните, чтобы убрать морщины. Сделайте то же самое с концами. Использует зажимы для крепления к стене.



16. Как сделать дешевые акустические звукопоглотители — 30 $ DIY IKEA Hack

Как превратить книжную полку ИКЕА в звукопоглотитель. Используйте листы Roxul толщиной 3 дюйма, чтобы заполнить полости рамы полки. Оберните заднюю часть фольгой, а затем положите картон обратно на полки.

Покройте всю полку воздухопроницаемой тканью. Полку можно перемещать в нужное место. Его также можно перевернуть, чтобы он стал базовой ловушкой. Общая стоимость около 30$.Самое сложное — это сборка стеллажа.



17. Как сделать простую акустическую панель своими руками

Изготовление акустических панелей размером 2 х 4 дюйма с использованием хлопковых изоляционных материалов толщиной 2 дюйма в деревянной раме размером 1 х 4 дюйма. 1”x8” был использован для изготовления угловых треугольников, чтобы усилить углы и держать обрешетку на одном уровне с передней частью рамы. Распорка размером 2 x 2 дюйма посередине задней части рамы помогает предотвратить проседание изоляции. Воздушное пространство также создает басовую ловушку для низкочастотного звука.

Используется мешковина для покрытия передней части и рамки панели. Не забудьте разгладить любые морщины. Положите рамку лицевой стороной вниз на середину ткани. Оберните одну сторону, туго затяните и скрепите скобами примерно каждый дюйм. Сделайте противоположную сторону, туго натянув, и скрепите скобами. Повторите для концов. Убедитесь, что скобы установлены заподлицо. Используйте войлочные прокладки на всех четырех углах, чтобы защитить стену, и повесьте ее, как рамку для картины.



18. Акустические стеновые и потолочные панели

Сборка комплекта акустических панелей 2’x4’ для студии звукозаписи.Использование листа воздуховода размером 4’x10’ — жесткого стекловолокна толщиной 1-1/2 дюйма с фольгой. Каркас был из сосны размером 1 x 2 дюйма, а панели обернуты тонким полиэфирным ковром Elevation Carpet — дышащим и водопроницаемым.

Изоляция вставлена ​​в рамы фольгой назад. Ковер был вырезан на 6 дюймов больше, чем рамки для упаковки. Ковер был прибит к каркасу, обрезан по углам, поэтому не громоздкий. Накройте заднюю часть ковром размером немного меньше, чем снаружи рамы. Повесьте панели на липучки



19.

Потолочные акустические панели своими руками из Kreg

Соберите шесть потолочных панелей размером 16 x 48 дюймов с использованием изоляции Roxul в раме размером 1 x 4 дюйма. Рама была собрана с помощью угловых винтов Kreg под углом 90 градусов. Панели оборачиваются спереди и сзади мешковиной, чтобы волокна оставались на месте.

Крючки для глаз были установлены в каждом углу, а панели свисали с потолка. Панели свисали примерно на 2 дюйма от потолка, так что было легче просунуть пальцы, чтобы зацепиться за крючки. Кроме того, пространство позволяет акустическим панелям поглощать больше частот, отраженных от потолка.



20. Акустические панели из стальных шпилек

Используются изоляционные листы Menson FSK размером 2 дюйма x 2 дюйма x 4 дюйма, они имеют подложку из фольги с одной стороны. Сложите два, чтобы сделать акустические басовые ловушки толщиной 4 дюйма 2’x4’. Каждая рама изготовлена ​​из одной стальной шпильки размером 2 x 4 x 12 футов. Треугольники вырезаются из краев на 4 футах, 2 футах и ​​4. Сталь сгибается, а конец отрезается для заклепывания на место после того, как изоляция вставлена ​​​​в стальной канал.

Вставьте изоляцию в стальной канал так, чтобы тыльные стороны фольги были зажаты вместе.Оберните всю раму воздухопроницаемой тканью, используя горячий клей, чтобы зафиксировать ее на месте. Панели располагаются в углах студии, чтобы зафиксировать нарастание басов и улучшить студийный звук. Их вешают на стену с помощью крючков.



21. Как собрать акустические панели для домашней студии

Здание из панелей 2’x4’ с обрешеткой Roxul и каркасом из сосны 1’’x3’. Углы скруглены и скреплены металлическими уголками. Дышащий лен использовался для передней части и для обертывания рамы, а затем менее дорогой муслин для задней части.

Прогладьте ткань, чтобы разгладить складки. Сначала накрыла и прикрепила муслин к задней части рамы, вставила изоляцию, а затем обернула и скрепила льняное полотно вокруг и снова.

Войлочные прокладки сложены и прикреплены к задней части для защиты стены, а также для обеспечения воздушного пространства от 1 до 2 дюймов, чтобы воздух не задерживался; улучшить звук еще больше. Они подвешены на проволоке 18-го калибра.



Сколько стоят звуковые панели своими руками?

Стоимость зависит от нескольких факторов – вида утеплителя, ткани, материала каркаса.Скобы, клей, шурупы, подвесная проволока и крючки — довольно распространенные расходы. Если вы найдете ткань в продаже, получите бесплатно пиломатериалы или изоляцию, вы можете сделать акустическую панель менее чем за 10 долларов.

Средняя стоимость в 21 плане здесь составляет от 20 до 30 долларов за акустическую панель 2’x4’. Покупка аналогичной панели в Интернете будет стоить от 60 до 150 долларов и более. Помните, что ваше время и навыки не учитываются в ваших расходах.

Заключение

Акустические панели DIY улучшат качество звука в домашней студии, ТВ или медиа-зале, гостиной или офисе.Это недорогой способ украсить и наслаждаться работой и пространством для прослушивания.

Для изготовления большинства панелей своими руками нужны только пила, отвертка, ножницы и строительный степлер. Надеюсь, вы нашли эту статью полезной.

Если вы знаете кого-то, кому это может быть полезно, передайте его. Ваши вопросы и комментарии приветствуются.


Похожие сообщения:

Изоляция стен подвала с помощью пенопласта XPS

Todd Fratzel on Подвалы, фундаменты, изоляция

Как утеплить стены подвала

Надлежащая изоляция подвала является довольно сложной задачей в холодном климате. В этой статье я хотел бы обсудить как утеплить стены подвала в холодном климате.

Изоляция стен подвала в холодном климате — отличный способ сделать ваш дом теплее и суше. Однако следует соблюдать особую осторожность при утеплении бетонных (или блочных) стен подвала. Бетонные фундаментные стены ниже уровня земли очень холодные и влажные. Если бы вы утепляли стены обычной изоляцией из стекловолокна, весьма вероятно, что возникла бы проблема с плесенью.

Рекомендуемая изоляция подвала

Поэтому я рекомендую использовать комбинацию продуктов для изоляции стен подвала.Для создания пароизоляции и разделения между бетонными стенами и деревянным каркасом я предпочитаю использовать утеплитель из экструдированного полистирола (голубая плита от DOW).

Затем мы возводим традиционную деревянную каркасную стену перед изоляцией из полистирола. Мы делаем один особый шаг в обрамлении стены. Сначала мы устанавливаем слой композитного настила между бетонной плитой и обработанной давлением нижней плитой стены. Наконец, мы устанавливаем какой-либо тип изоляции в стенных полостях.

Шаг 1 – Установка изоляционных плит из экструдированного полистирола

Первым шагом в утеплении стены подвала является установка пенополистирольной изоляции (для получения дополнительной информации мы рекомендуем прочитать: R Значения изоляции пенопластовых плит).Нам нравится использовать универсальный клей, одобренный для изделий из пенополистирола. После установки пенополистирольной изоляции каждый стык проклеивается строительной лентой (есть несколько вариантов от Dow, Tyvek и других производителей домашней пленки) или какой-либо другой одобренной лентой, которая приклеивается к полистироловой изоляции. Заклеивая стыки скотчем, вы помогаете предотвратить проникновение влаги и холодного воздуха в полость каркасной стены.

Я рекомендую герметизировать верхнюю и нижнюю части пенопластовой плиты с помощью аэрозольной пены из баллончика.Вы можете купить такие продукты, как Great Stuff, которые очень хорошо герметизируют эти соединения. Убедитесь, что вы установили пенопластовую плиту поверх бетонной стены, плотно прижав ее к стеновой плите, и хорошо загерметизируйте ее.

Хотите посмотреть, как это делается? Что следующее короткое видео:

Мифы о звукоизоляции — Что можно и чего нельзя делать при звукоизоляции своими руками — Звукоизоляция Hush City

В качестве услуги для тех, кто занимается звукоизоляцией своими руками, мы подготовили этот список того, что можно и чего нельзя делать.Мы не будем исследовать все аспекты хорошей звукоизоляции, а скорее предложим избегать определенных материалов и процессов, которые могут сэкономить вам массу времени и денег. Не тратьте время и деньги на неэффективность! Если у вас много времени и вы хотите поэкспериментировать с разными техниками и неизвестными материалами, пожалуйста, сделайте это! (и дайте нам знать, как это выходит!). Многие люди допустили ошибки, упомянутые здесь, и некоторые были достаточно любезны, чтобы передать их нам для включения. Пожалуйста, не стесняйтесь вносить свой вклад!

1.СДЕЛАЙТЕ – получите помощь!

Если у вас есть не простая проблема, а решение неочевидно, обратитесь за помощью! Не нужно разбираться во всем этом самостоятельно, слишком легко совершить дорогостоящие ошибки. В этой области работают многие специалисты. Большинство провинций требуют, чтобы они были лицензированы. Вы можете найти помощь в Интернете, погуглив «Акустика» или проконсультировавшись в местном отделе строительных норм или в провинциальном совете по лицензированию подрядчиков. По крайней мере, прочитайте все на нашем веб-сайте, включая другие блоги, которые мы написали, или даже технические описания продуктов, которые мы перечислили на каждой странице продукта.Если у вас нет времени и денег, НЕ экспериментируйте!! Мы будем более чем рады помочь вам, так что звоните нам!

2. НЕ думайте, что звукоизоляция и звукопоглощение — это одно и то же!

Звукоизоляция и звукопоглощение — это две разные вещи, поэтому не думайте, что устройства, предназначенные для поглощения звука, дадут вам те же результаты, что и звукоизоляция. И звукопоглощающие, и звукоизоляционные решения имеют свои преимущества, но достигают разных результатов.

Звукопоглощение использует методы звукопоглощения и материалы для улучшения звука в помещении. Это часто используется в помещениях с хорошей акустикой, таких как студия звукозаписи или театр, или в больших помещениях с эхом, чтобы улучшить передачу звука и музыки по помещению.

Звукоизоляция, с другой стороны, используется для изоляции или блокирования звука внутри комнаты или для предотвращения проникновения звука в комнату. Этот вариант часто используется в многоквартирных домах, подвальных помещениях или в деловых ситуациях, когда требуется конфиденциальность или тихая, спокойная рабочая обстановка.

3. НЕОБХОДИМО – Поймите, что существует несколько вариантов звукоизоляции с разной степенью успеха

Если вы думаете, что звукоизоляция стены, потолка или пола имеет только один вариант, то вы НЕПРАВЫ! Например, существует множество способов звукоизоляции стены, просто помните, что каждый из них даст разные результаты. Если вы хотите звукоизолировать стену, не делая в ней незначительный «ремонт», вы можете использовать для этого 2 разных продукта. Самым недорогим было бы добавить второй слой гипсокартона (всегда рекомендуется 5/8 дюйма) с звукоизоляционным компаундом Green Glue между вторым слоем и первым слоем, который уже окрашен и находится на вашей стене.Рекомендуется использовать 2 тюбика Green Glue Compound на обратной стороне каждого листа гипсокартона размером 4 x 8 футов. Просто не забудьте оставить зазор в 1/4 дюйма по периметру гипсокартона, чтобы можно было отделить его от потолка, пола и прилегающих стен. Зачем оставлять зазор в 1/4 дюйма по периметру гипсокартона? Разве звуки не будут просто ударяться о стену и «обходить» через эти щели?? Вы правы, если это то, что вы думаете! Но что вы делаете, чтобы справиться с этим зазором в 1/4 дюйма, так это используете звукоизоляционный герметик Green Glue, чтобы «запечатать» этот зазор и еще больше отделить стену от ее окружения. Выполнение этой обработки звукоизоляции сэкономит вам кучу денег, поскольку вам не придется сносить текущий гипсокартон и покупать 2 новых слоя гипсокартона для указанной стены. Однако это лечение даст вам лишь минимальные результаты; это должно только уменьшить передачу звука между стеной на 9-10 децибел.

Обработка № 2 очень похожа на обработку № 1, за исключением того, что вместо зеленого клея между вторым слоем гипсокартона вы можете использовать Mass Loaded Vinyl. Винил с массовой загрузкой (MLV) выпускается весом 1 или 2 фунта на кв.футов, а также имеет разные результаты (и цены), поэтому не стесняйтесь позвонить нам или узнать больше о различиях в технических характеристиках продукта, представленных на странице продукта MLV. Так же, как и при обработке № 1, вы поместите MLV между вторым слоем гипсокартона, на этот раз прикрепив его к существующему слою гипсокартона с помощью компаунда или клея. Вы снова захотите оставить зазор 1/4 дюйма по периметру гипсокартона, чтобы можно было отделить его от потолка, пола и прилегающих стен (стен) и использовать зеленый клей-герметик, чтобы заполнить зазоры. Эта обработка дает гораздо лучшие результаты, но при этом экономит ваше время и деньги, поскольку вы не сносите существующую стену. Хотя MLV дороже, чем Green Glue, вы должны увидеть снижение передачи звука между стенами на 20-25 децибел.

3-я и последняя обработка звукоизоляции существующей стены потребует сноса этой стены до стоек (деревянных или металлических). Затем вам нужно будет оценить вашу текущую изоляцию, которая находится в этой стене, звукоизоляция Hush City всегда рекомендует использовать изоляцию Rockwool Safe’n’Sound (ранее известную как Roxul).Как только это будет завершено, вам нужно решить, хотите ли вы добавить лечение № 1 или 2 к этому лечению (зеленый клей или MLV). Если вы решите использовать MLV, лучше всего сначала установить MLV непосредственно на шпильки. Если вы решите пойти по маршруту зеленого клея, он прокладывается между двумя слоями гипсокартона. Как только это будет принято, вы захотите приобрести и установить наши звукоизоляционные клипсы Resilmount A237R и установить их в соответствии с предоставленными инструкциями по установке (основное практическое правило: 1 клипса каждые 4-5 кв. футов). Затем вам нужно будет установить на зажимы 7/8-дюймовую дорожку (она же упругий канал или звуковая панель). Затем вы установите свой первый слой гипсокартона, всегда оставляя зазор в 1/4 дюйма для герметика Green Glue Sealant. Затем поверх него накладывается второй слой гипсокартона (возможно, с зеленым клеем между ними), и следите за тем, чтобы швы гипсокартона располагались в шахматном порядке, чтобы закрыть любые зазоры через первый слой гипсокартона (первый слой гипсокартона не заклеивается лентой). или окрашены). Затем, как только вы закрепите второй слой гипсокартона зеленым клеевым герметиком, нанесите клейкую ленту, грязь и покрасьте стену, и все готово! Это лечение является самым дорогим в выполнении, однако оно, очевидно, дает наилучшие результаты.Эта обработка должна снизить передачу звука на 30-50 децибел, в зависимости от того, используете ли вы MLV или Green Glue, а также в зависимости от самой сборки стены (деревянные или металлические стойки, 2 × 4 фута против 2 × 6). шпильки и т. д.).

4. НЕ используйте любой из этих продуктов для звукоизоляции… НИКОГДА!

Как было бы замечательно, если бы эффективная звукоизоляция была представлена ​​краской!!?? Это был бы настоящий продукт мечты, легко решающий многие проблемы с шумом. Но увы, такой продукт (по крайней мере пока) только мечта.

Идея звукоизоляционной краски — не единственный «миф», с которым вы можете столкнуться в отношении продуктов. Всякий раз, когда студент, любитель или начинающий музыкант спрашивает идеи о дешевых способах звукоизоляции комнаты, кто-то предложит картонные коробки для яиц — вы можете на это рассчитывать! Другим понравятся матрасы, плотные шторы, пенопластовые панели или ковер на стенах. Хотя некоторые из них действительно могут быть дешевыми, они почти ничего не делают для блокировки шума. Когда вы планируете проект звукоизоляции, вы можете сэкономить много времени и усилий, если будете знать, что НЕ будет работать.Вот полный список продуктов, которые НЕ работают для звукоизоляции, так что не тратьте на них время и деньги:

Звукоизоляционная краска

Звукоизоляционная краска

обещает заглушить звук, однако при толщине от 30 до 40 тысячных дюйма ее способность делать это очень низка, потому что краска очень тонкая. Звукоизоляционная краска обещает поглощать звуковые волны современного диапазона, предлагая недорогой способ звукоизоляции вашей комнаты. Однако его тонкость и отсутствие поглощения чего-либо в нижней или верхней части звукового спектра делает его неэффективным выбором.Кроме того, эта краска выпускается всего в нескольких цветах и ​​относительно дорогая для материала, который обеспечивает незначительное шумоподавление.

Звукоизоляционные обои

Звукоизоляционные обои

— это еще один «тонкий» слой, который обещает обеспечить звукоизоляцию, не раскрывая при этом своего потенциала. Как правило, эти обои изготавливаются из эстетичных обоев с подкладкой из пенопласта или другого звукопоглощающего материала. Хотя это может уменьшить общий шум от комнаты к комнате в доме, это не обеспечивает звукоизоляции комнаты и, опять же, часто не может блокировать звуки в диапазоне высоких и низких частот, такие как высокая музыка или звуки дорожного движения.Звукоизоляционные обои просто не предназначены для реальной звукоизоляции в профессиональном офисе или даже в очень шумном доме. Мы предлагаем Mass Loaded Vinyl, он выглядит как черные обои, но на самом деле работает!

Изоляция из напыляемой пены

Изоляция из напыляемой пены

предназначена для изоляции дома или офиса от жары и холода, а не для звукоизоляции. В то время как любая строительная изоляция обеспечивает небольшое звукопоглощение от внешних шумов, целлюлозная изоляция является звукоизоляционным элементом не в большей степени, чем черепица или сайдинг.Кроме того, этот вариант является дорогостоящим в установке и включает в себя сверление отверстий в стенах для продувки изоляции внутри — дорогой и грязный вариант для чего-то, что не блокирует звук! У нас было множество компаний, занимающихся изоляцией из распыляемой пены в Калгари, Эдмонтоне, Ванкувере и Виннипеге, которые связались с нами, чтобы сообщить нам, что они знают, что этот продукт не работает для звукоизоляции, и что они хотели бы либо заказать продукты в Hush City, либо они хотят Направляйте клиентов к нам, когда они звонят в эти компании, занимающиеся изоляцией из напыляемой пены, для звукоизоляции. Эти компании, выпускающие пенопласт, до сих пор (и, вероятно, всегда будут) продолжать рекламировать и продавать свои продукты для «звукоизоляции», поэтому покупатели ОСТЕРЕГАЙТЕСЬ!!

Яичные коробки

Эти вспененные слои часто используются в картонной упаковке или используются в качестве наматрасников. Однако они не обеспечивают звукоизоляции. Эта пена низкой плотности практически не поглощает звук даже на средних частотах. Пористый материал просто позволяет звуку проходить сквозь него — преимущество упаковки, где сдавливающее давление амортизируется пространством в материале.Эта особенность, однако, является ущербом для звукоизоляции. Не обманывайтесь тем, что гребни и впадины в ящиках для яиц похожи на акустическую и звукоизоляционную плитку. Этот легковоспламеняющийся материал может быть даже опасен, поэтому любой ценой избегайте его использования в проекте звукоизоляции!

Поролон

Материал, из которого изготовлен ваш коврик для мыши или коврик для йоги, также не обеспечивает звукоизоляции вашей комнаты. Звукоизоляционные материалы работают только частично из-за их состава и частично из-за их конструктивных элементов, предназначенных для разрушения и поглощения звуковых волн.Приклеивание ковриков для йоги к стене/полу (независимо от цвета) никак не поможет звукоизоляции вашей комнаты. Кроме того, затраты на облицовку комнаты вспененным каучуком могут легко привести к эффективным звукоизоляционным решениям, которые будут работать намного эффективнее.

Занавески, ковры или матрасы

Эти решения незаметны, так как мягкие поверхности нарушают поток звуковых волн в комнате, тем самым обманывая ваши уши, заставляя их думать, что в комнате стало тише. Шторы и ковровое покрытие имеют схожий эффект — поэтому пустая комната кажется более эхом и громче, чем комната с мебелью и декором.Ковер и матрацы на стенах, однако, не блокируют входящий или исходящий звук для звукоизоляции комнаты. Кроме того, они эстетически неприятны и будут плохим выбором для домашнего декора или офисного здания, в котором нужна профессиональная атмосфера.

Темные стены

Цвет влияет только на глаз, но не на ухо. Хотя темные цвета в вашей комнате могут выглядеть уютно, на самом деле они никак не влияют на звукоизоляцию помещения. Темные цвета обманывают глаза, заставляя думать, что комната меньше, тише и уютнее.Однако внешний вид не влияет на распространение звука в комнате. Покрасьте свою комнату в любой цвет, который вы хотите, но это никак не повлияет на качество звука или звукоизоляцию комнаты.

Многие из этих «простых приемов» звукоизоляции — откровенный миф. Кроме того, к тому времени, когда вы купите и внедрите многие из этих решений, вы сможете позволить себе приобрести и установить реальное звукоизоляционное оборудование для своего помещения. Если вы не знаете, что сделать, чтобы правильно звукоизолировать ваше помещение, просто позвоните специалистам компании Hush City Soundproofing.Как правило, лучше всего провести консультацию на дому (или в офисе) с квалифицированным специалистом, поскольку он может определить все без исключения области, которые могут стать проблемой. В Hush City есть решения по звукоизоляции почти для каждого возможного сценария. Итак, если вам нужно звукоизолировать стену или потолок, пол, окно, дверь, трубу или воздуховод, механическое оборудование для изоляции от вибрации или вам просто нужны продукты для улучшения внутренней акустики; У звукоизоляции Hush City есть все, поэтому позвоните нам сегодня!

Поделиться блогом:

Делиться — значит заботиться!!

Патент США на систему стен из пеноблоков и монолитного бетона (Патент № 10,704,257, выдан 7 июля 2020 г.)

ПЕРЕКРЕСТНЫЕ ССЫЛКИ НА РОДСТВЕННЫЕ ЗАЯВКИ

Это непредварительная заявка, имеющая приоритет над предварительной заявкой №.62/792,550, подана 15 января 2019 г.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Область изобретения

Настоящее изобретение в целом относится к зданиям и, более конкретно, к строительной системе из пеноблоков и литого бетона, которая снижает стоимость и требования к трудовым навыкам для возведения стен здания.

Обсуждение предшествующего уровня техники

Патент США. № 5024035 на имя Hanson et al. раскрывает строительный блок и структуры, образованные из него.патент США. В патенте № 6848228 Уильямса раскрыты способ и устройство для изготовления пеноблоков и строительных конструкций из них. Патентная публикация №. В патентной заявке 2014/0123583, выданной Arriola Serrano, раскрыт блок для строительства и способ изготовления с использованием указанного блока.

В строительной отрасли дома обычно строят из пиломатериалов размером 2″ x 4″ или 2″ x 6″, которые используются в качестве конструктивных элементов стен дома, а затем обшиваются древесно-стружечными плитами или фанерой (что называется «деревянный дом»).Строительные материалы дешевы, но рабочая сила, которая используется для их строительства, дорога и требует много времени. Кроме того, в настоящее время ощущается нехватка квалифицированной рабочей силы, умеющей строить обычный каркасный дом. Кроме того, наблюдается нехватка заинтересованных молодых работников, готовых выполнять этот вид работы, что еще больше усугубит нехватку рабочей силы и продолжит повышать стоимость рабочей силы.

Существует замена традиционному каркасно-каркасному дому, в котором используются изолированные блоки из пенобетона (далее И.C.F.). Существует множество различных типов, но большинство этих систем сделаны из пенополистирола той или иной формы с пустотами в центре, которые после сборки заполняются бетоном. Бетон действует как конструктивные элементы стен, а пенопласт действует как изоляция. Большинство этих систем используются в подземных (ниже уровня) в качестве подвалов. Причина этого в том, что трудно изменить размер и форму этих «блоков» для учета «препятствий» в стене, т.е.е. двери и окна. Следовательно, большинство этих систем нерентабельны для использования выше уровня земли и предназначены для использования в подвалах.

Существует лучший способ и гораздо более совершенная конструкция, позволяющая построить весь дом с помощью МКФ, что намного более рентабельно, чем строительство традиционных домов с каркасным каркасом. Утепленные бетонные пеноблоки могут быть изготовлены там, где будет строиться дом. Мобильная форма для изготовления блоков будет находиться на прицепе, который буксируется на место работы, и настроена для начала изготовления блоков, относящихся к набору чертежей для конкретного строящегося дома.Станок для изготовления пеноблоков будет полностью автономным с собственным генератором, который будет производить собственную энергию и поставлять дополнительную энергию для использования на стройплощадке. Там будут резервуары с химическими веществами, которые будут использоваться для производства пены для напыления, из которой будут изготавливаться изолированные блоки из пенобетона.

Машина для производства пеноблоков способна производить достаточное количество ICF для строительства целого дома (3600 кв. футов} примерно за 4 часа фактического времени работы. Преимущества изготовления блоков на месте: 1.Чтобы свести на нет затраты на доставку / транспортировку для их перемещения с завода (который обычно их производит) на строительную площадку. 2. Блоки будут изготовлены специально для дома, который строится на участке. 3. Блоки устанавливаются на подвижное соединение, которое скрепляется болтами с куском ПВХ размером 1″ x 4″. в нем предварительно просверлены отверстия для болтов, которые просто соединяются вместе с помощью двух гаек через каждые 24 дюйма. 4 . Все двери и окна будут предварительно подвешены и готовы к установке, так как дом собирается из I.C.F. Предварительно подвешенные двери и окна будут просто прикручены болтами по мере возведения ICF. 5 . После того, как ICF будут размещены со всеми установленными дверями и окнами, бетон будет закачиваться в полости в пустотах ICF. Как только бетон затвердеет, будет введена система ферм; размещен; обшитый; и установлен и кровельный материал на стропильной системе. Бригада из пяти человек могла изготовить и установить блоки для целого дома в течение одного-двух дней. Это было бы огромным преимуществом по сравнению с обычным каркасным домом, строительство которого заняло бы в десять раз больше времени. Кроме того, люди, строящие каркасный дом, значительно более квалифицированы и поэтому требуют гораздо более высокой заработной платы, чем люди, которые будут собирать I.C.F. построил дом.

Материалы, используемые для создания I.C.F. дом будет стоить дороже, но эти затраты легко компенсируются эффективностью строительства I.C.F. дом и ценовое преимущество в оплате труда людей, занятых его сборкой. Кроме того, в строительной отрасли ощущается острая нехватка квалифицированных плотников, способных строить каркасные дома, так как многие из них просто уходят на пенсию.Также ощущается нехватка молодых работников, которых нужно обучить, чтобы занять их места. В будущем I.C.F. строительная система устранит многие из этих проблем, так как человек может быть обучен сборке этого I.C.F. дом за несколько часов. В отличие от плотника, который умеет строить дом из деревянного каркаса, для чего консервативно потребуется минимум два года опыта / обучения.

Точно так же оплата квалифицированного плотника, который может построить дом из бревен, вероятно, будет вдвое выше, чем у рабочего, нанятого для сборки I. С.Ф. дом. I.C.F. Дом можно было построить с помощью бригады из пяти человек, ведущего и четырех дополнительных рабочих. Ведущий человек зарабатывал 30 долларов в час, а дополнительные рабочие получали 20 долларов в час. Это будет еженедельная ставка заработной платы в размере 4400,00 долларов США в неделю для экипажа. По скромным подсчетам, эта бригада могла собирать два дома в неделю. (4 400 долл. США I 2 = 2 200 долл. США за дом.) После того, как стены будут собраны, приедет бетононасос, и полости в МКФ будут заполнены бетоном.Через пару дней бетон затвердеет. После этого фермы будут установлены поверх стен, обшиты и покрыты крышей. Таким образом, дом защищен от непогоды, чтобы все внутренние детали были обработаны. Затем можно было возводить внутренние стены. Внешние стены уже утеплены, их толщина составляет 12 дюймов, что дает минимум R-50+. Напротив, для дома с деревянным каркасом потребуется бригада из 8 человек, работающих примерно две-три недели. Большинство из этих мужчин в среднем зарабатывают более 35 долларов. 00 в час. (Для этого потребуется 11 200 долларов в неделю зарплаты и 11 200 долларов x 2 или 3 недели = 22 400–33 600 долларов зарплаты для строительства одного дома.) Затем можно было бы возвести внутренние стены. После этого фермы будут установлены поверх стен, обшиты и покрыты крышей. Таким образом, дом защищен от непогоды, чтобы все внутренние детали были обработаны. Затем наружные стены должны быть изолированы стекловолоконной изоляцией или пенопластовой изоляцией. Максимум, что можно было бы стерилизовать в отсеке для стад размером 2″ x 4″, это 3.5 ″ (при R-6 на дюйм) это приведет к изолированной стене R-21. (Стены из стоек размером 2″ x 6″ составляют 5,5″, и в результате получится стена с изоляцией R-33.)

Соответственно, в технике явно ощущается потребность в строительной системе из пеноблоков и монолитного бетона, которая включает в себя множество из пеноблоков, заливного бетона и крепежных полос для создания стен здания.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение обеспечивает строительную систему из пеноблоков и монолитного бетона, которая снижает стоимость и требования к квалификации рабочей силы для возведения стен здания. Строительная система из пеноблоков и литого бетона (строительная система из пенобетона) предпочтительно включает в себя множество стеновых пеноблоков, множество угловых пеноблоков, литой бетон, множество крепежных полос и множество крепежных элементов. Каждый стеновой пеноблок может быть отлит как единое целое или собран из нескольких элементов. Стеновой пеноблок включает переднюю пластину, заднюю пластину, первую среднюю распорку и вторую среднюю распорку. Передняя и задняя пластины имеют среднюю прорезь и две торцевые прорези, образованные на их внешней поверхности.Ширина двух концевых прорезей предпочтительно равна ширине средней прорези. Средняя полость расположена между одним концом первой и второй средней распорки. Две концевые полости расположены на противоположных концах первой и второй средней прокладок. Ширина двух концевых полостей предпочтительно равна ширине средней полости. Над первой и второй средними распорками образованы верхняя и нижняя полости. Если пеноблок состоит из нескольких элементов, противоположные поверхности первой и второй средних прокладок приклеиваются к внутренним поверхностям передней и задней пластин.

Каждый угловой пеноблок включает внутреннюю угловую пластину, три средние проставки и внешнюю угловую пластину. Внутренняя угловая пластина включает в себя первый концевой паз, угловой паз, средний паз и второй концевой паз. Внешняя угловая пластина включает в себя первый концевой паз, угловой паз, средний паз и второй концевой паз. Ширина двух концевых прорезей предпочтительно равна ширине средней прорези. Три средние распорки расположены между внутренней и внешней угловыми пластинами для создания первой концевой полости, угловой полости, средней полости, второй концевой полости, верхней полости и нижней полости.

Каждая крепежная планка имеет множество отверстий, сформированных на высотах, соответствующих высоте множества стеновых пеноблоков и множества угловых пеноблоков. Множество отверстий предпочтительно сформировано во множестве стеновых и угловых пенопластовых блоков для приема множества крепежных деталей, вставленных через множество отверстий в крепежной полосе. Оконная рама включает в себя окно и множество крепежных планок, отходящих от верхней, нижней и противоположных сторон оконной рамы.Размер множества крепежных полос должен соответствовать размеру множества стеновых пеноблоков. Дверная рама включает в себя дверь и множество крепежных планок, отходящих от верхней и противоположных сторон дверной рамы. Размер множества крепежных полос должен соответствовать размеру множества стеновых пеноблоков. При множестве стеновых и угловых пеноблоков; оконные рамы и дверные рамы соединены друг с другом с помощью множества крепежных планок и застежек; бетон заливается в вертикальные полости во множестве стеновых и угловых блоков опалубки.Залитый бетон образует решетчатую структуру внутри множества средних полостей, концевых полостей, верхних полостей и нижних полостей во множестве стеновых и угловых пеноблоков.

Соответственно, целью настоящего изобретения является создание строительной системы из пенопласта и бетона, которая включает в себя множество пеноблоков, залитый бетон и крепежные полосы для создания стен здания.

Наконец, еще одной целью настоящего изобретения является создание строительной системы из пенопласта и бетона, которая снижает затраты и требования к квалификации рабочей силы для возведения стен здания.

Эти и дополнительные цели, преимущества, признаки и выгоды настоящего изобретения станут очевидными из следующего описания.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид в перспективе стенового пеноблока строительной системы из пенобетона в соответствии с настоящим изобретением.

РИС. 2 представляет собой перспективный вид в разобранном виде стенового пеноблока строительной системы из пенобетона в соответствии с настоящим изобретением.

РИС. 3 представляет собой вид в перспективе стенового пеноблока с множеством удерживаемых в нем крепежных элементов строительной системы из пенобетона в соответствии с настоящим изобретением.

РИС. 4 представляет собой вид в перспективе дверной рамы с множеством отходящих от нее крепежных планок строительной системы из пенобетона в соответствии с настоящим изобретением.

РИС. 5 представляет собой вид в перспективе дверной рамы с множеством отходящих от нее крепежных полос и множеством крепежных полос, прикрепленных к множеству стеновых пеноблоков строительной системы из пенобетона в соответствии с настоящим изобретением.

РИС. 6 представляет собой вид в перспективе оконной рамы с множеством отходящих от нее крепежных планок строительной системы из пенобетона в соответствии с настоящим изобретением.

РИС. 7 представляет собой вид в перспективе множества угловых пеноблоков, соединенных друг с другом с помощью множества крепежных полос строительной системы из пенобетона в соответствии с настоящим изобретением.

РИС. 8 представляет собой вид в перспективе двух стеновых пеноблоков с разрезом части одного из двух стеновых пеноблоков, иллюстрирующий залитый бетон строительной системы из пенобетона в соответствии с настоящим изобретением.

РИС. 9 представляет собой вид в перспективе трех стен здания, построенного из пенобетонной строительной системы в соответствии с настоящим изобретением.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

Обратимся теперь к чертежам и, в частности, к фиг. 9 показан вид в перспективе строительной системы из пенобетона 1 . Со ссылкой на фиг. 1-8, пенобетонная строительная система предпочтительно включает в себя множество стеновых пеноблоков 10 , множество угловых пеноблоков 12 , налитый бетон 14 , множество крепежных полос 16 и множество крепеж 18 .Каждый стеновой пеноблок 10 может быть отлит как единое целое или собран из нескольких элементов. Стеновой пеноблок 10 включает переднюю пластину 20 , заднюю пластину 22 , первую среднюю прокладку 24 и вторую среднюю прокладку 26 . Стеновой пеноблок 10 ′ включает в себя переднюю пластину 20 ′, заднюю пластину 22 ′, первую среднюю прокладку 24 ′ и вторую среднюю прокладку 26 ′. Передние и задние пластины 20 , 20 ‘, 22 ‘, 22 , 22 ‘включают в себя средний слот 28 , 28 ‘ и два конечных слота 30 , 30 ‘сформированы во внешнем его поверхность.Ширина двух концевых прорезей 30 , 30 ‘ предпочтительно равна ширине средней прорези 28 , 28 ‘. Средняя полость 32 , 32 ‘ расположена между одним концом первой и второй средних распорок 24 , 26 , 24 ‘, 26 ‘. Две концевые полости 34 , 34 ‘ расположены на противоположных концах первой и второй средних распорок 24 , 26 , 24 ‘, 26 ‘.Ширина двух концевых полостей 34 , 34 ‘ предпочтительно равна ширине средней полости 32 , 32 ‘. Над первой и второй средними распорками 24 , 26 образованы верхняя и нижняя полости 36 , 38 . Противоположные поверхности первой и второй средних распорок 24 ′, 26 ′ приклеиваются к внутренним поверхностям передней и задней пластин 20 , 22 ′ стенового пеноблока 10 ′.Следующие размеры даны в качестве примера, а не в качестве ограничения, стеновой пеноблок 10 , 10 ′ имеет предпочтительный размер 24 дюйма в длину, 12 дюймов в глубину и 24 дюйма в высоту, но другие размеры также могут использоваться.

На фиг. 7, каждый угловой пенопластовый блок 12 включает внутреннюю угловую пластину 40 , три средние распорки 42 и внешнюю угловую пластину 44 . Внутренняя угловая пластина 40 включает в себя первый концевой паз 46 , угловой паз 48 , средний паз 50 и второй концевой паз 52 . Внешняя угловая пластина 44 включает в себя первый концевой паз 54 , угловой паз 56 , средний паз 58 и второй концевой паз 60 . Ширина двух концевых прорезей 46 , 52 , 54 , 60 равна ширине средней прорези 50 , 58 . Три средние распорки 42 расположены между внутренней и внешней угловыми пластинами 40 , 44 для создания первой концевой полости 60 , угловой полости 62 , средней полости 64 , второй торца полость 66 , верхняя полость 68 и нижняя полость 70 .

Каждая крепежная планка 16 включает в себя множество отверстий 72 , сформированных на высотах, соответствующих высоте множества стеновых пеноблоков 10 и множества угловых пеноблоков 12 . Со ссылкой на фиг. 3 и 7, множество отверстий предпочтительно образовано в множестве стеновых и угловых пенопластовых блоков 10 , 12 для установки множества крепежных деталей 18 , вставленных через множество отверстий 72 в крепежной планке . 16 .Со ссылкой на фиг. 6, оконная рама 76 , содержащая окно 78 , также включает в себя множество крепежных планок 16 , проходящих сверху, снизу и с противоположных сторон оконной рамы 76 , множество крепежных планок 16 размер и расположение для размещения множества стеновых пеноблоков 10 . Со ссылкой на фиг. 4-5, дверная коробка 80 , содержащая дверь 82 , также включает в себя множество крепежных планок 16 , идущих сверху и с противоположных сторон дверной коробки 80 , множество крепежных полос 16 размером, позволяющим вместить несколько стеновых пеноблоков 10 . Со ссылкой на фиг. 5, половинный пенопластовый блок 11 предпочтительно включает в себя передний блок 21 , среднюю прокладку 25 и задний блок 23 . Со ссылкой на фиг. 9, при множестве стеновых и угловых пеноблоков 10 12 ; оконные рамы 76 и дверные рамы 80 собираются друг с другом с помощью множества крепежных полос 16 и креплений 18 , бетон 14 заливается в вертикальные полости во множестве стены и угла формовочные блоки 10 12 .Со ссылкой на фиг. 8, залитый бетон 14 образует сетку рабочую структуру внутри множества средних полостей 32 , 64 , концевые полости 34 , 60 , 66 , верхние полости 36 , 68 , нижние полости 38 , 70 и угловые полости 62 во множестве стеновых и угловых пеноблоков 10 12 .

Хотя были показаны и описаны конкретные варианты осуществления изобретения, специалистам в данной области техники будет очевидно, что изменения и модификации могут быть сделаны без отклонения от изобретения в его более широких аспектах и, следовательно, цели прилагаемой формулы изобретения. должен охватывать все такие изменения и модификации, которые соответствуют истинному смыслу и объему изобретения.

Новости Детройта

Дайана МакНэри | The Detroit News

Эта статья была обновлена, чтобы прояснить необходимость использования огнезащитной краски для покрытия пенополистирола.

Шум вокруг центра Детройта в эти дни, когда так много исторических зданий реставрируются и превращаются в модные офисы, рестораны и жилые помещения, вызывает у меня чувство зависти к лофту. Я жил в двух очаровательных лофтах в центре города, прежде чем несколько лет назад купил дом в Ист-Инглиш-Виллидж, и, хотя я люблю свой дом, я скучаю по городской эстетике с ее открытыми пространствами, деревом и открытым кирпичом.

Мое бунгало эпохи Тюдоров 1929 года не подходит для такого вида — по крайней мере, первый этаж. Но наверху совсем другая история. Чердак площадью 650 квадратных футов с открытой отделкой и 15-футовым потолком практически умоляет ощутить лофт.

После установки ламината под дерево и деревянных перил вокруг лестницы в стиле Миссии, чтобы они соответствовали балкам на потолке, я вырвал гипсокартон вокруг дымохода и обнаружил красивую плиту из бледно-коричневого кирпича. Но этого было недостаточно. Я решил сопоставить его с другой «кирпичной» стеной, но, не имея навыков кладки и большого бюджета, я решил попробовать что-то другое.

Стена из искусственного кирпича изготовлена ​​из пенополистирола. (Примечание: этот материал легко воспламеняется при открытом воздействии; обязательно используйте огнезащитную краску и тщательно покройте пенополистирол.)

В итоге на 80 квадратных футов ушло около 30 часов. Хотя это было трудоемко, плюсом вырезания, покраски и размещения более 400 «кирпичей» была возможность включить арочное «окно», которое я заполнил вертикальным садом (что также является подделкой, потому что я не могу держать какие-либо растения, живущие в этой комнате по какой-либо причине).

Хотите попробовать сами? Вот как это сошлось.

Расходные материалы

■ Листы пенополистирола толщиной 1/4 дюйма или 1/2 дюйма (продаются в магазинах товаров для рукоделия, но я нашел гораздо более дешевую альтернативу — плиты размером 8 футов на 4 фута толщиной 1/2 дюйма). дюймовая изоляция, удаление покрытия из фольги)

■UGL или другая огнезащитная краска, такая как FX PaintGuard. Я использовал сочетание белого и коричневого, чтобы создать вид камня.

■Краска с текстурой камня цвета строительного раствора или шпаклевка

■Клей для пенополистирола (лучше всего работает марка Hold the Foam)

Указания

Используя уровень и линейку, измерьте и нарисуйте сетку на стене в качестве гида.Нить и карандаш, прикрепленные к кнопке, можно использовать для создания формы арки.

Используя краску с текстурой камня или шпаклевку, нанесите «строительный раствор» на сетку.

Вырежьте и покрасьте «кирпичики», включая боковые стороны; они будут видны.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
