Стропильная система – это основа всей кровли. И от того, насколько она будет грамотно спроектирована, как правильно будут подобраны материалы для нее и крепежные детали, зависит долгосрочная безопасная ее эксплуатация. Поэтому в этой статье будет рассматриваться только один вопрос, как крепить стропила. В данном случае понимать надо крепление стропил к мауэрлату, между собой, к коньковому брусу и другим элементам кровельной конструкции.

Чтобы понять, в каких местах обычно стыкуются стропила с другими частями кровли, необходимо знать, что существует две различные конструкции стропильных систем.

• Наслонные стропила – это когда в общей конструкции присутствуют опорные стойки, подпирающие стропильные ноги. Их количество зависит от размеров самой стропильной системы. Нижняя часть ног упирается в мауэрлат, верхняя в коньковый брус. И если длина пролета превышает 6 м, то устанавливается и промежуточный продольный брус. Именно подпорки и держат на себе стропильную конструкцию, а соответственно и все действующие на нее нагрузки.

• Висячие. В этой системе нет никаких опор. Стропила полностью несут действующие на них нагрузки, то есть, одновременно работает на изгиб и на сжатие. Конструкция не самая надежная, поэтому ее усиливают так называемыми стяжками. По сути, это обычный горизонтальный брус, который крепит между собой две стропила, расположенные на разных скатах. Он же является и балкой перекрытия. То есть, это еще один элемент, между которым и стропилой есть соединение.


Крепежные изделия

Современный рынок строительных материалов предлагает сегодня большой ассортимент крепежей для соединения стропил между собой и с другими элементами крыши. Еще совсем недавно такого разнообразия не было. Чаще всего использовались гвозди, шпильки с резьбовым соединением и проволока. Все это работало, претензий не было. Но, как показала практика, новые крепежные изделия для стропильных систем обладают более высокими техническими и эксплуатационными характеристиками.

Поэтому небольшой обзор современных крепежных деталей.

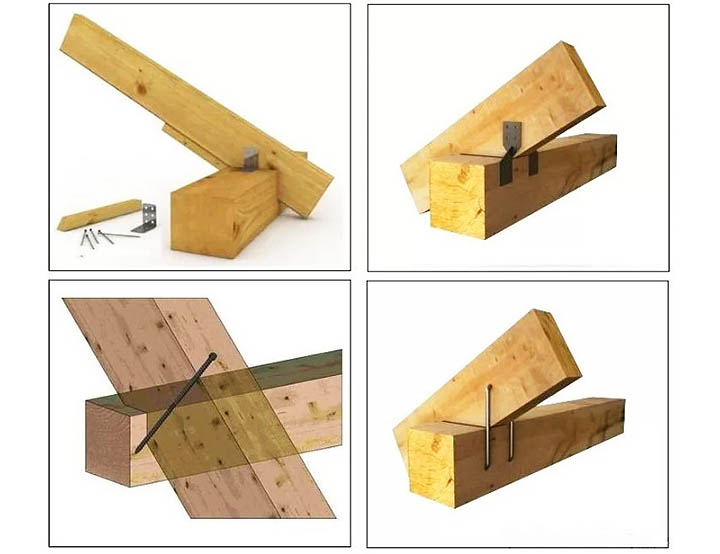

• Металлический уголок. С помощью этого крепежного элемента соединение становится более прочным, и при этом повышается несущая способность всей конструкции в целом. Его использование дает возможность не подрезать стропильные ноги, то есть делать в них углубление для посадки (технология без запила), а соответственно не нарушается целостность стропил. Крепится уголок гвоздями типа «ерш» или саморезами.

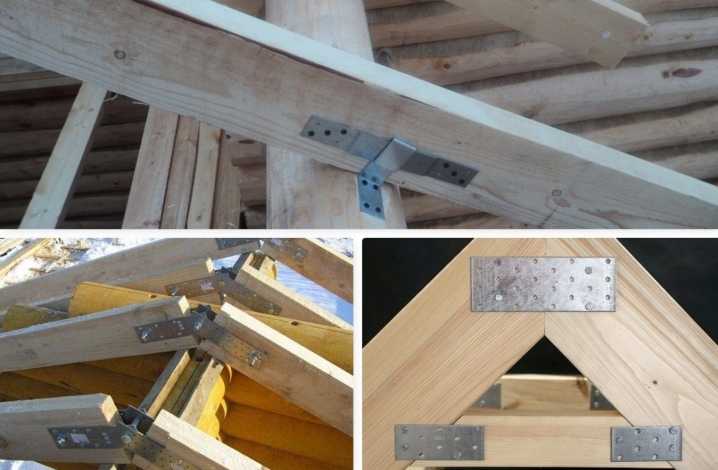

• Лента перфорированная из металла. Обычно ее используют для стыковки стропил между собой, которые упираются в коньковый брус.
• Пластина перфорированная. Это то же самое, что и лента, только больших размеров.
• Кронштейны. Этот крепеж для стропил изготавливается из листового оцинкованного металла толщиною 2-3 мм. Чаще их используют в местах, где крепление производится болтами или шпильками.
• LK крепежи. По сути, это все те же кронштейны, только меньшего размера, которые к древесине крепятся гвоздями или саморезами.
• Салазки. Их обычно применяют в строительстве деревянных домов. Они компенсируют усадку дома, при которой стропильная система не меняет своей ориентации в пространстве и не изменяет свою форму.


Основные виды соединений

В различных конструкциях стропильных систем разные способы их установки, а соответственно и соединения. Но основных стыков не так много.

Соединение с мауэрлатом

Все зависит от того, из какого пиломатериала мауэрлат был изготовлен. К примеру, в каркасном и каменном доме – это брус сечением 100х100 или 200х200 мм. В деревянном доме – это верхний венец в виде бревна, то есть элемент с круглым сечением. Поэтому для каждого мауэрлата используется свой крепеж.

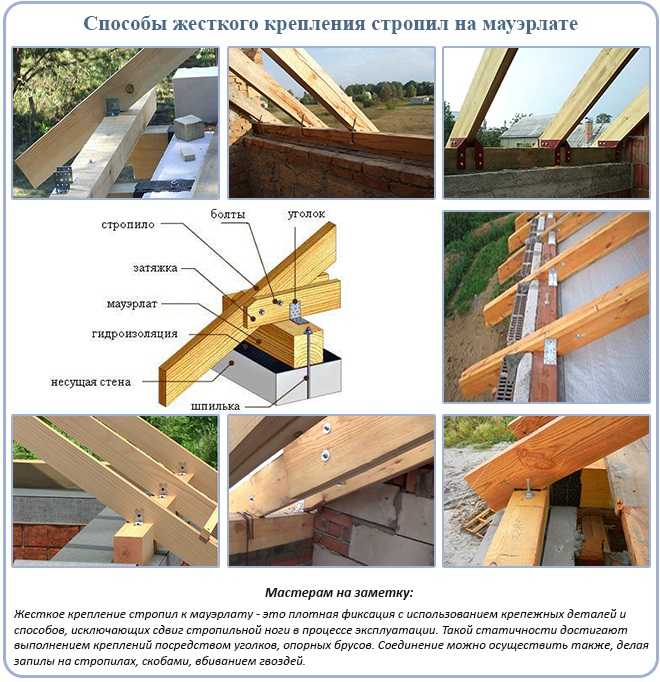

К примеру, фото ниже, на котором показано жесткое крепление. Оно обеспечивает стык стропилы и мауэрлата, которое при любых обстоятельствах выдержит крутящие, поворачивающие, скользящие и прочие нагрузки. Обычно для этого на стропильной ноге делается запил, носящий название седло. Чаще всего такие конструкции используются, когда производится крепление стропил к балкам перекрытия и мауэрлату одновременно.

Обратите внимание! Крепление для надежности усиливается и гвоздями, и резьбовой шпилькой, и металлической лентой. Это на самом деле прочное соединение.

И еще несколько моментов.

• Для крепления обычно используют три гвоздя: два забиваются с разных боков стропильной ноги под углом, третий в верхний торец стропилы ровно вертикально.
• Делать надпилы на мауэрлате запрещено, это снижает несущую способность элемента за счет потери целостности.
• Седло делается по шаблону.

Есть так называемый скользящий способ крепления. Для этого используются салазки. На фото ниже очень хорошо видно, как крепеж устанавливается и крепится к стропиле и бревну.

Крепление к балкам

Не все стропильные конструкции крепятся к мауэрлату. Если перекрытие дома изготавливается из несущих балок, то стропильные ноги крепятся именно к ним. При этом необходимо понимать тот факт, что нагрузки будут действовать точечно, а не по всей плоскости возводимых стен. К тому же данная конструкция – это выступ за пределы дома на 30-40 см, что уже усложняет процесс крепления.

При этом очень важно точно выставить сами стропила под одним определенным углом. Поэтому сначала выставляют две ноги по разным сторонам здания в одной плоскости с одинаковым углом. После чего между ними натягивается нить, которая будет выполнять функции уровня. По ней выставляются и все остальные элементы.

Стропила к балкам крепится обычно гвоздями или металлическими крепежными изделиями. Чаще всего это перфорированная пластина или лента. На фото ниже четко видно, как производится установка всех элементов кровельной системы, и как они между собой крепятся.

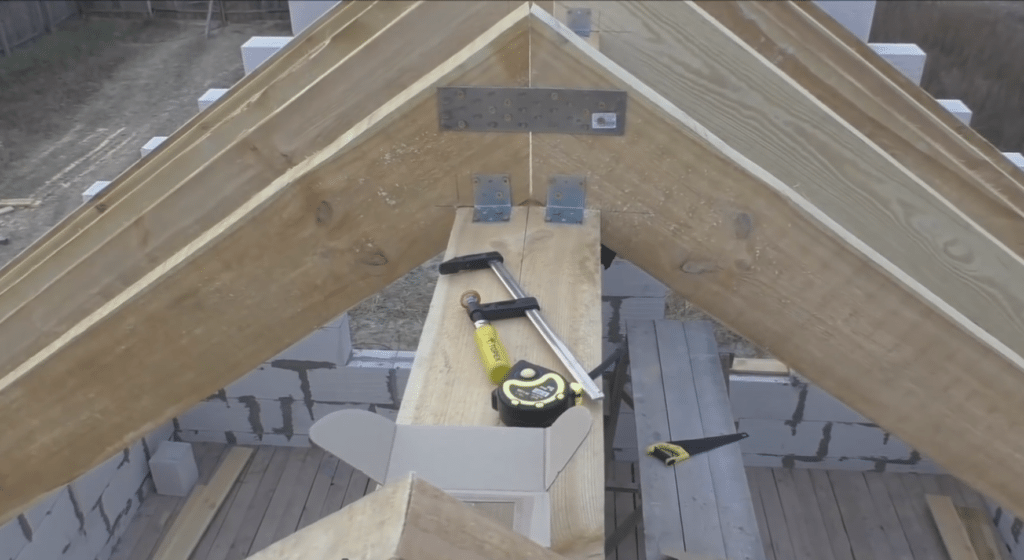

Крепление к коньку

Есть три схемы, по которым проводится соединение.

1. Стропила устанавливаются встык с подрезкой по шаблону, чтобы образовался необходимый угол соединения, формирующий угол ската крыши. Стропила упираются на коньковый брус, при этом они скрепляются гвоздями по верхним торцам, а дополнительно перфорированными пластинами.
2. То же самое, только без конькового бруса.
3. Соединение производится внахлест, где крепление проводится шпилькой, которая проходит через сквозные отверстия двух стропильных ног. При этом дополнительно используются гвозди. Обычно этот способ применяют на висячих стропилах без укладки на коньковый брус. Он по надежности лучше, чем второй вариант, потому что у него площадь соприкосновения двух элементов больше.

И в этом узле можно использовать скользящие опоры для стропил. По сути, это две пары перфорированных пластин, которые закрепляются между собой шпильками. Шпилек три: две соединяют между собой пластины через стропильные ноги, одна в пространстве между стропилами. На фото ниже это хорошо видно. Такая конструкция позволяет смещаться стропилам, изменяя свой угол, не влияя на прочность всей системы. То есть, угол между элементами может изменяться.

Удлинение стропильных ног

Часто случается так, что длины одной ноги не хватает, чтобы перекрыть кровлю. Поэтому приходится ее удлинять. При этом должно обязательно соблюдаться требование – не уменьшается прочность элемента.

Здесь также три варианта:

1. Две доски срезаются в месте стыка под углом 45° и крепятся между собой через сквозное отверстие болтом диаметром не меньше 12 мм.
2. Соединение производится встык, при этом место соединения с двух сторон обкладывается досками накладками из того же материала, что и сами стропильные ноги.
3. Внахлест. Необходимо соблюдать длину перехлеста – не менее 1 м. Крепежные изделия устанавливаются в шахматном порядке.

Полезные советы

Каждый для себя выбирает тот вариант соединения стропил, который будет соответствовать некоторым параметрам конструкции и условиям эксплуатации дома. Сюда можно отнести, из какого материала возводится строение, форма кровли, тип кровельного материала (тяжелый или легкий), климатические условия района, где строится дом. Но есть определенные правила, которые соблюдать надо обязательно.

• Не стоит экономить на крепежах. Выбирать надо самые лучшие и современные. А лучше всего использовать комбинацию из нескольких вариантов.
• Надежные крепления – это металлические фасонные изделия, а также шпильки и болты. Гвозди и саморезы можно использовать для временного крепления.
• При возведении деревянного дома нужно всегда использовать скользящие крепежные элементы.
• Если используется монтаж стропил с пропилами, то делать это надо очень аккуратно.
  Оптимальный вариант – использовать для этого шаблоны.
• Если для крепления стропильных ног выбраны болты или шпильки с гайками, то обязательно устанавливайте между ними шайбы большого диаметра. Именно они создают плотное прилегание, и именно они будут держать нагрузки при прижиме.

Заключение

Итак, подводя итог всему вышесказанному, необходимо сказать о том, что существует множество вариантов, как закрепить стропила к другим элементам кровельной конструкции. И неважно, какой из вариантов будет выбран, главное – иметь в наличие достаточно большой ассортимент крепежей, которые будут использоваться в том или другом крепежном узле.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

крепежные элементы, крепление стропила к мауэрлату

Стропильные ноги или стропила являются главными несущими элементами конструкции каждой кровли. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформирования и разрушения крыши в результате действия нагрузок извне и собственной массы. Как крепить стропила к мауэрлату будет рассказано далее в этой статье.

Содержание

1. Основные крепежные элементы стропил
2. Как крепить стропила – когда нужен мауэрлат?
3. Как крепить стропила к мауэрлату
4. Как крепить стропила, используя уголок
5. Полезные советы по установке стропил на мауэрлат

Основные крепежные элементы стропил

Чтобы надежно закрепить стропила на мауэрлате, используются разнообразные типы врезок (врубок) со стропильным крепежом из стали:

1. Стяжки из проволоки.
2. Пластины.
3. WB-кронштейны.
4. Болты и шпильки, укомплектованные шайбами гайками.
5. КР-уголок.
6. Саморезы.
7. LK-крепеж.
8. Перфорированная лента (монтажная).
9. Гвозди.

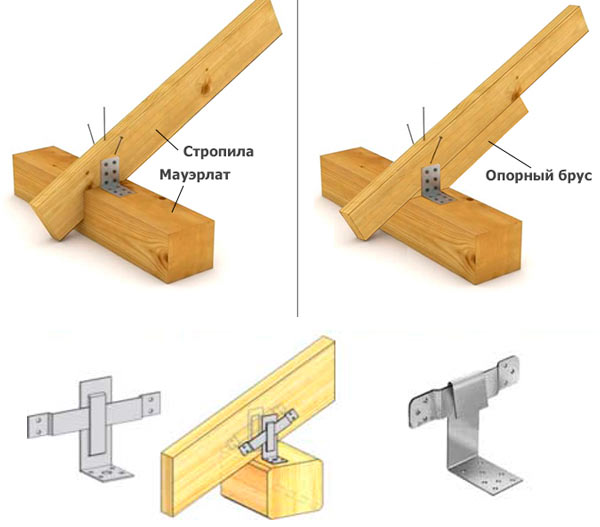

Крепление стропила к мауэрлату иногда выполняется при помощи кронштейнов. Использование такого соединения не предусматривает изготовления в стропилах врезок, чтобы не ослабить эту ключевую конструктивную деталь. Монтажные кронштейны изготавливают из покрытой цинком стали 0,2 см толщиной. К мауэрлату и стропилу, изготовленным из дерева, кронштейны прикрепляются гвоздями, анкерами или саморезами.

LК-крепеж обеспечивают отличное крепление мауэрлата и стропила друг к другу, и позволяет соединять другие детали системы. При использовании крепежа этого типа анкерное соединение не используют.

Использование перфорированной ленты для монтажа укрепляет соединительный узел. Эта лента упрочняет соединения ног стропил и мауэрлата, при этом не ослабляются несущие компоненты конструкции, так как в них не делаются врезки, оставляя их целыми. Для крепления перфорированной ленты необходимы обычные гвозди или саморезы.

КР-уголки – часто использующаяся крепежная деталь системы стропил. Ее применяют тогда, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно упрочняет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врезка уголка в деревянные части стропильной системы не нужна, он закрепляется саморезами или спецгвозями с выступами.

Необходимо проконтролировать, чтобы металлический стропильный крепеж был произведен из высококачественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю зачастую непросто разобраться в большом количестве разнообразнейших крепежных элементов.

Как крепить стропила – когда нужен мауэрлат?

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Это тоже важно знать:  Стропила для двухскатной крыши своими руками

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

Важно: Использование шпилек, диаметр которых меньше 1,4 см, часто приводит к деформации нагруженных крепежных элементов.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Как крепить стропила к мауэрлату

Потребуется монтирование стропил на опорных брусьях, когда возводят безраспорные и распорные стропильные системы. Размещение на мауэрлате стропильных наслонных или висячих ног выполняется с помощью соединений двух типов: жестко или скользяще. Как крепить стропила на мауэрлате — выбирается с учетом всех особенностей стропильной конструкции.

Чтобы избежать потери надежности и несущей способности, врубку делают в стропиле, а не в брусьях мауэрлата.

Жесткое крепление относительно друг друга предотвращает полностью смещение деталей и отсутствие таких проблем конструкции, как сдвиги, изгибы или кручение. Нужная жесткость узлов соединения получается, если ноги стропил к мауэрлатным брусьям прикрепляются уголками с опорным брусом или если в стропиле изготавливается спецвырез — «седло». Сам участок вреза в стропилине дополнительно скрепляется скобами, саморезами, болтами. Помимо этого, выполняется скрутка из проволоки, соединяющая место крепления ног стропил на мауэрлате и анкера, вмонтированного в капитальную стену.

При возведении и креплении крыши домостроения из деревянных элементов используется спецдеталь — «салазки», обеспечивающая скользящее соединение. Крепежный узел стропильных ног с мауэрлатом, который имеет возможность небольшого смещения стропил, позволяет избежать деформирования крыши при усадке деревянного домостроения из брусьев или бревен.

Как крепить стропила, используя уголок

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы кровли. Например, если стропильная нога устанавливается с вырезкой «седла», то последовательность монтажных работ будет следующая:

Это тоже важно знать:  Установка стропил для двухскатной крыши: элементы, расчеты, подбор материалов, монтаж мауэрлата

1. В стропилине делается вырез так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропилины обязательно был одинаковым с углом уклона плоскости ската.
2. Нога стропила фиксируется с помощью 3 гвоздей, 2 из них прибиваются под углом с противоположных сторон стропилины (так, чтобы в брусе мауэрлата они скрестились), а 3 гвоздь забивают сверху строго вертикально.
3. Для большей надежности крепежный узел фиксируют скобами либо проволокой.

Данное прикрепление стропилин к мауэрлату имеет нужную жесткость и прочность крепежного узла.

Распространенным способом крепежа является крепление стропилин к мауэрлату стальным уголком и подшивным брусом. Технология закрепления стропила следующая:

1. Стропилина обрезается под нужным углом так, чтобы уклон скатной поверхности кровли соответствовал параметрам, заданным в проекте строительства крыши.
2. На краях брусьев мауэрлата укладывается и закрепляется подшивной брусок длиной около метра, при этом стропилина должна жестко в него упираться по линии наибольшей нагрузки – эта конструкция обеспечит устойчивость системе стропил под распорной нагрузкой.
3. С обеих противоположных сторон стропилина прикрепляется к мауэрлату с помощью стальных оцинкованных уголков – этот вариант крепежа обеспечит отсутствие поперечного смещения стропила.
4. Готовое крепежное соединение дополнительно закрепляется проволокой.

Полезные советы по установке стропил на мауэрлат

Только правильное крепление ног стропил на мауэрлате обеспечит надежную и долгосрочную эксплуатацию конструкции крыши. Варианты креплений стропил и мауэрлата друг к другу существует множество, но есть общие требования к созданию таких креплений:

• при использовании резьбовых соединений обязательна установка стальных шайб (пластинок), чтобы не произошло проседания гаек внутрь деревянных деталей, так как это способствует постепенной деформации и разрушению закрепляющего узла;
• категорически не рекомендуется использование различных подкладок: с течением времени они разрушаются, это приводит к неверному изменению нагрузок конструктивных кровельных деталей и их последующему досрочному разрушению.

Важно во время монтажных работ наиболее плотно произвести соединение всех поверхностей деталей из дерева, что потребует выверенного и особо тщательного изготовления всех нужных деталей (врубов и запилов).

Как это работает: стяжки для воротника и стропил

Руководства по проекту изящного домостроения

Обрамление

Как это работает

Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши.

Дебра Джадж Силбер Выпуск 240 — декабрь 2013 г./январь 2014 г.

Описание: Галстуки-воротники могут занимать место на чердаке вашего дома, но они там не просто так. В этой статье «Как это работает» главный редактор Дебра Джадж Силбер объясняет роль воротника и стяжек стропил в обрамление крыши . Хомутовые стяжки необходимы для предотвращения отрыва кровли по коньку из-за ветрового подъема. Стяжки стропил противостоят силам, вызванным гравитационными нагрузками, которые в противном случае могли бы привести к прогибанию крыши и выталкиванию боковых стенок. Стяжки для стропил требуются по нормам, если только дом не спроектирован таким образом, что стены или коньковая балка несут полную нагрузку крыши.

Строители годами устанавливали стяжки для воротников, и в течение многих лет домовладельцы, испытывающие нехватку места, просили убрать их , особенно если они планируют реконструировать свой чердак . Правильный поступок, конечно же, зависит от понимания того, зачем они там вообще.

Хомуты предотвращают подъем

Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши. Это работа стяжек стропил или потолочных балок. Если вы не уверены, нужны ли вам галстуки-воротники, проконсультируйтесь с инженером.

Нужны ли нам галстуки?

Теоретически нет, если стропила правильно подобраны по размеру и правильно соединены стропильными связями, а также если имеются другие средства сопротивления подъему, такие как коньковые ремни.

Некоторые инженеры предполагают, что хомуты могут свести к минимуму прогиб стропил меньшего размера, особенно при больших нагрузках, таких как снег. В этом сценарии нагрузка с одной стороны частично передается на стропила с другой стороны через хомуты. Если размеры стропил правильные, в этом нет необходимости, хотя это может объяснить, почему хомуты долгое время были частью кровельных конструкций. Если вы не уверены, можете ли вы безопасно снять галстуки с воротника, проконсультируйтесь с местным чиновником или инженером.

Стяжки для предотвращения растекания

Расположенные в нижней трети конструкции крыши, стропильные связи эффективно сопротивляются горизонтальным силам, вызванным гравитационными нагрузками, которые в противном случае вызвали бы блинообразование крыши и выталкивание боковых стенок. Стяжки для стропил (или потолочные балки, действующие как стяжки для стропил) требуются по нормам, если только дом не спроектирован таким образом, что стены или коньковая балка несут полную нагрузку крыши.

При обрамлении потолка собора , есть несколько способов справиться с потребностью в стяжках для стропил. Вы можете удалить их полностью, добавив стойки в стены фронтона, чтобы поддержать структурный гребень. Если это не вариант, следующим лучшим решением будет разместить несколько больших стропильных связей, используя либо привлекательные бревна, как вы видите в традиционном деревянном каркасе, либо обернув их, чтобы сделать их архитектурными элементами в пространстве. . Возможно, вам потребуется усилить верхние плиты стен, чтобы компенсировать большое расстояние между стропильными связями этого типа; опять же, проконсультируйтесь с инженером, чтобы убедиться, что это осуществимо и что вы правильно поняли детали.

Устанавливаемые в верхней трети конструкции кровли хомуты предотвращают отрыв кровли на коньке из-за ветрового подъема.

Что они делают на самом деле по сравнению с тем, что мы думаем, что они делают

Ошейники (или коньковые ремни) предотвращают отделение конька из-за подъемного давления ветра (верхний рисунок справа). Стяжки или потолочные балки поддерживают стропила и боковые стены при гравитационных нагрузках, в том числе статической нагрузке конструкции крыши и динамических нагрузках, таких как снег (рисунок выше).

Чертежи предоставлены Кристофером Миллсом

Дополнительная информация о строительстве и ремонте крыш:

Планировка обычных стропил – Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

Кровельные ресурсы – Раскройте тайну правильного выполнения кровельных работ.

Perfect Roof Rafters – Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

Не ошибитесь с черепицей – Как оценить материалы для кровельных проектов.

9 Модернизация ветрозащитной крыши . Освойте эти детали монтажа крыши, чтобы асфальтовая черепица оставалась на месте, а дождь не попадал в ваш дом.

Открытые концы стропил – Архитектор дает советы по приведению деталей крыши в соответствие со стилем вашего дома.

Посмотреть PDF

Предыдущий: Создание крыши с Ларри Хауном Следующий: Руководство по обшивке крыши

Направляющая

Каркас

Глава

Каркасные крыши

Обрамление

Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты
• Техники
• Обрамление пиломатериалов
• Стали

Каркасные полы

Каркасные стены

Каркас лестницы

• План лестницы
• Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

• Расширенное кадрирование
• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство
• Деревянно-каркасный дизайн

Как определить размеры стропил крыши?

Статьи по теме для чтения:

• Как определить размер лаг пола согласно IRC | Простое объяснение с примерами
• Как определить размеры потолочных балок в соответствии с IRC | Простое объяснение на примерах

Хотите научиться легко определять размеры стропил крыши?

Глава 8 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство кровельных и потолочных систем. Элементы крыши/потолка должны быть правильно спроектированы, чтобы обеспечить адекватную поддержку в соответствии с возлагаемыми на них нагрузками, а также обеспечить правильную передачу этих нагрузок на опорные стены и/или опорные элементы конструкции.

Международный жилищный кодекс (IRC) признает два типа традиционных систем кровельного и потолочного каркаса для зданий, на которые распространяется действие Международного жилищного кодекса (IRC): деревянный каркас и холодногнутый стальной каркас.

В этом посте мы рассмотрим элементы деревянного каркаса крыши, особенно стропила. Проектирование и конструкция деревянных стропил крыши описаны в разделе R802.4 Международного жилищного кодекса (IRC).

(Примечание: ссылки на таблицы были изменены в версии IRC 2018 года. Таблицы допустимых пролетов стропил крыши в версии 2018 года находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. , В целях единообразия этот пост будет ссылаться на IRC 2018. Обратите внимание, какую версию IRC вы используете, поскольку допустимые интервалы могут различаться.)

Раздел R802.4 описывает критерии каркаса деревянных стропил крыши, которые также включают таблицы нормативных пролетов.

В этом посте мы узнаем, как правильно подобрать размер стропил крыши в зависимости от их пролета, расстояния между ними и породы используемой древесины.

Интересный совет:  Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

Нагрузки на стропила крыши

Деревянные стропила крыши имеют размеры на основе одной из восьми таблиц, содержащихся в коде. В этих таблицах пролетов перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, действующих на стропила крыши: динамические нагрузки и постоянные нагрузки.

Временные нагрузки  определяются кодом следующим образом:

Нагрузки, возникающие при использовании и нахождении в здании или другой конструкции. Сюда не входят строительные и экологические нагрузки.

Постоянные нагрузки  определяются кодом следующим образом:

Вес строительных материалов, встроенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделка, облицовка и другие аналогичные архитектурные и конструкционные элементы, а также стационарное сервисное оборудование.

Таблицы пролетов стропил крыши

Как упоминалось выше, в таблицах пролетов в коде перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от применяемого сценария расчетной нагрузки.

В соответствии с , раздел R802. 4.1 , стропила крыши должны иметь размеры в соответствии с таблицами с R802.4.1(1) по R802.4.1(8) . Очень важно правильно выбрать стол.

Теперь, чтобы выбрать правильный стол, мы должны понять 2 вещи: какая временная нагрузка должна использоваться и прикреплены ли потолочные балки к стропилам крыши.

Ранее мы уже говорили о нагрузках, но давайте рассмотрим, почему важно знать, прикреплены ли потолочные балки к стропилам крыши или нет.

В соответствии с Раздел R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропильных связей . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они идут в противоположном направлении, создавая сценарий, в котором они не прикреплены к стропилам, тогда можно использовать стропильные стяжки для выполнения требования стяжки.

Это соединение важно, потому что оно противостоит горизонтальному распору от гравитационных нагрузок и распору стропил, вызванному подъемом от ветровой нагрузки.

Использование стропильной стяжки или самих потолочных балок может немного различаться по размеру используемых стропил крыши, поэтому код создает два типа таблиц пролетов. Один для того, когда потолочные балки используются в качестве стяжек, и один, когда они не используются, поэтому требуются стропильные стяжки.

Следует также отметить, что таблицы пролетов стропил ограничены потолочными балками или связями стропил, расположенными на верхней плите или в нижней трети чердачного помещения. Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент пространства между стропилами, чтобы учесть дополнительную нагрузку на стропила крыши из-за расположения стяжки или потолочной балки. выше на чердаке. Этот поправочный коэффициент находится в сноске «A» в любом пространстве стропильной крыши в таблицах с R802.4.1(1) по R802.4.1(8).

Однако важно отметить, что если потолочные балки или стропильные связи расположены выше на чердаке, где они превышают требование одной трети, то таблицы пролетов НЕ могут быть использованы и вместо этого потребуется крыша стропила должны быть спроектированы в соответствии с принятой инженерной практикой.

Таким образом, в основном, если расчетные нагрузки превышены или потолочные балки или стропильные связи расположены более чем на одну треть вглубь чердака, конструкция стропил крыши не соответствует предписывающим стандартам таблиц, и в этом случае они должны быть разработан в соответствии с общепринятой инженерной практикой.

Как видите, в отличие от потолочных балок или балок перекрытия , стропила крыши имеют множество факторов, которые необходимо учитывать при выборе правильного размера.

Теперь, когда все это позади, давайте взглянем на эти таблицы, чтобы узнать, как правильно определить размеры стропил крыши, используя предписывающие стандарты:

Для простоты выше показаны только заголовки таблиц. Заголовок таблицы необходимо сначала понять, прежде чем мы сможем правильно выбрать правильную таблицу для определения размеров стропил крыши. Каждая таблица промаркирована. Как вы можете видеть, Таблица R802. 4.1(1) и Таблица R802.4.1(2) предназначены для стропил с временной нагрузкой 20 фунтов на квадратный фут, однако первая предназначена для перекрытий, не прикрепленных к стропилам, а вторая предназначена для перекрытия, прикрепленные к стропилам.

Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к потолочным балкам, то для их установки потребуются стропильные анкеры .

Как и в таблицах с R802.4.1(3) по R802.4.1(8), на крышу воздействуют разные снеговые нагрузки, при этом применяется один и тот же принцип крепления балок или их отсутствия. Для простоты выше показана только таблица R802.4.1(3) для указания изменения динамической нагрузки в заголовке.

Опять же, таблицы должны использоваться только для временных и постоянных нагрузок, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.

Теперь давайте рассмотрим, какая информация содержится в таблицах.

В таблицах представлена ​​следующая информация о них:

1. Расстояние между стропилами крыши в дюймах (12, 16, 19,2, 24)
2. Породы и классы пиломатериалов
3. Различные варианты размеров 2×8, 2×10, 2×12)
4. Максимальный пролет стропил крыши зависит от размера пиломатериалов, породы/сорта и используемого расстояния.

Теперь, чтобы правильно подобрать размеры стропил крыши, давайте рассмотрим несколько примеров. Пример 1 стропила, расположенные на расстоянии 12 дюймов от центра, выдерживающие динамическую нагрузку крыши 20 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок, прикрепленный к стропилам, и динамическая нагрузка 20 фунтов на квадратный фут: Используйте таблицу R802.4.1(2)
• Расстояние между стропилами крыши: 12 дюймов
• Виды и Сорт: Пихта-лиственница Дугласа #2
• Постоянная нагрузка: 10 фунтов на квадратный фут
• Используемый размер пиломатериала: 2×6

Теперь давайте найдем максимально допустимый пролет для элемента 2×6 в приведенном выше сценарии:

Следовательно, учитывая в приведенном выше примере максимально допустимый промежуток для элемента 2 x 6 –  15′-6″ .

Размер стропил крыши – Пример 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать правильный размер пиломатериала, который будет использоваться при следующем сценарии:

Вопрос: Когда потолок не прикреплены к стропилам и где стропила крыши Hem-Fir #3 должны располагаться на расстоянии 12 дюймов от центра, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил, когда требуется пролет 14 футов -0″ в длину?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок не прикреплен к стропилам и снеговая нагрузка 30 фунтов на квадратный фут: Используйте таблицу R802.4.1(3)
• Расстояние между стропилами крыши: 12 дюймов
• Породы и Сорт: Пихта #3
• Пролет стропил крыши: 14′-0″

Теперь давайте найдем минимально допустимый размер стропил, учитывая приведенный выше сценарий:

Таким образом, учитывая приведенный выше пример, — пиломатериал № 3, охватывающий 14 футов — 0 ″, — это 2×10  так как он может охватывать 14 футов-5 дюймов. Например, нельзя использовать элемент 2×8, так как он может охватывать только 11-9 дюймов.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом R802 Международного жилищного кодекса (IRC) 2018 года.

Интересный совет:  Чтобы узнать, как легко определить размер потолочных балок, обязательно ознакомьтесь с этим POST .

---

Надеемся, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных стропил крыши в соответствии с таблицами Международного жилищного кодекса.

В заключение давайте ответим на несколько часто задаваемых вопросов о стропилах крыши.

Какой стандартный размер стропил крыши?

Стандартный размер стропил крыши может быть любого размера, если он не меньше минимального размера, требуемого нормами. Минимальный размер стропил крыши определяется с использованием таблиц предписаний, приведенных в главе 8 Международного жилищного кодекса (IRC).

На каком расстоянии друг от друга должны быть стропила крыши?

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Согласно предписывающим таблицам, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.

На какую длину могут пролетать стропила крыши?

Максимальный пролет стропил крыши зависит от размера, интервала и породы используемой древесины, а также расчетных нагрузок, приложенных к системе крыши, а также от того, прикреплен ли потолок к стропилам или нет. Предписывающие таблицы, содержащиеся в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропил крыши.

Как измерить стропила крыши?

В соответствии с разделом R802.4.1 Международного жилищного кодекса 2018 года пролеты стропил измеряются по горизонтальной проекции стропила.
