Как крепятся стропила: Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

Крепление стропил к мауэрлату — как выполнить правильно?

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

 Эти крепления могут быть разными по конструкции — закрытыми и съемными.

• Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

• Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

• Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели.
  В зависимости от величины, крепежные детали имеют разное обозначение.

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

• Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов.

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2.

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

• Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

• Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

• Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

• Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

• Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
• Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

• Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

• При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
• Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

• При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно, грамотно подобрать и правильно смонтировать все крепежные узлы.

Как крепить стропила — способы, как выполнить своими руками

Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

Как крепить стропила

Содержание статьи

• 1 Несколько слов о стропильной системе
  • 1.1 Калькулятор расчета длины стропильных ног
• 2 Варианты креплений в нижней части ног
• 3 Крепежные элементы
  • 3.1 Цены на различные виды крепежа для стропил
• 4 Соединение стропил в области конька
• 5 Технология крепления стропил к мауэрлату
• 6 Монтаж узла в коньковой части
• 7 Дельные советы
  • 7. 1 Цены на популярный модельный ряд электропил
  • 7.2 Видео – Технология крепления стропил

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

Основные части стропильной системы

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Калькулятор расчета длины стропильных ног

Введите запрашиваемые значения и нажмите кнопку «Рассчитать длину стропильной ноги»

высота конька (конькового узла) h, метров

ширина здания D, метров

Для какой системы произвести расчет?

Варианты креплений в нижней части ног

Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений. Жесткий вариант подойдет для наслонных стропил – в этом случае нога будет прочно «сидеть» на мауэрлате, чего и необходимо добиться. Это получится сделать благодаря созданию врубки на стропилине либо за счет крепления к ней специального подпорного бруска. В первом случае делается шаблон, и по нему производится выпиливание необходимых размеров врубки на каждой стропильной ноге. Стропила опираются на край мауэрлата как раз этими врубками и фиксируются на месте гвоздями или другими крепежными элементами. Также дополнительно требуется забить гвоздь вертикально в ногу. Соединение будет прочным и жестким.

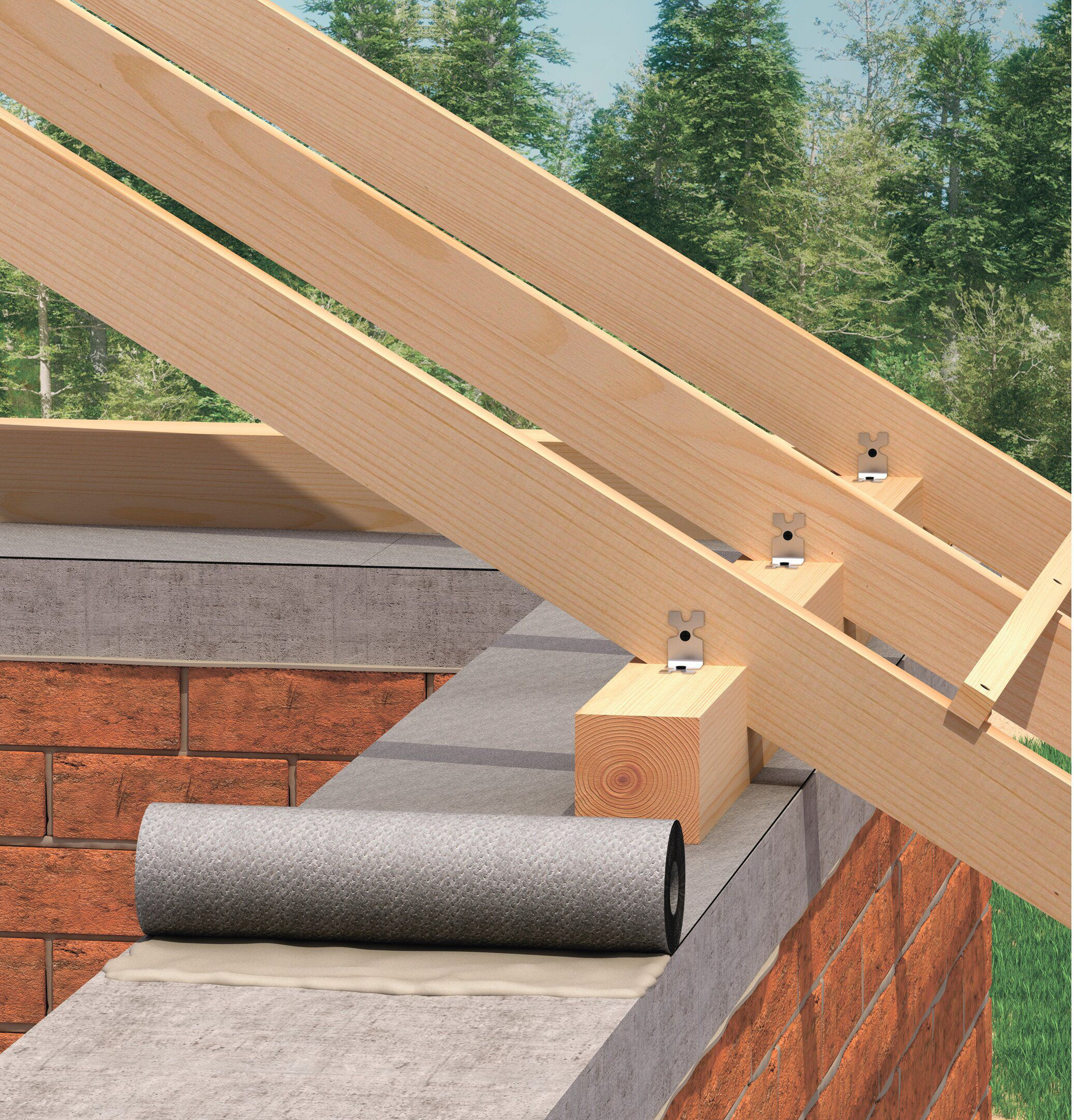

Стропила прикреплены к мауэрлату

Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.

Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.

Узлы опирания стропил на прогон и мауэрлат

Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.

Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками. Но можно использовать также металлические уголки, имеющие продолговатые отверстия, через которые вбиваются/вкручиваются крепежные элементы.

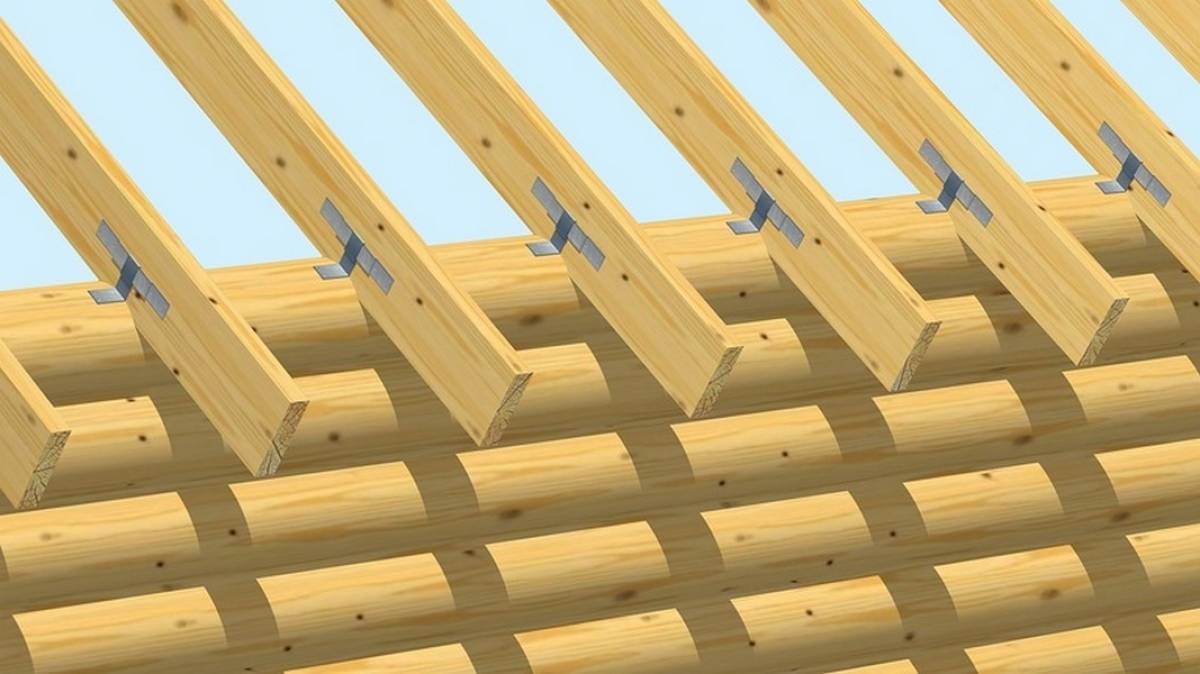

Пример скользящих стропил

Крепежные элементы

Итак, для крепления стропил в нижней части могут использоваться:

• металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
• гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
• гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

Виды крепежных элементов

Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

Крепление стропил к мауэрлату

Цены на различные виды крепежа для стропил

Крепеж для стропил

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

Способы крепления стропильных ног

Технология крепления стропил к мауэрлату

В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

Нанесение разметки

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

Выполнение запилов

Для работы можно использовать ручную пилу

Получившаяся «пятка»

Шаг 3. Далее нога с запилом должна быть установлена на свое место.

Установка ноги с запилом

Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

Крепятся металлические уголки

Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

Для крепления используются саморезы

Еще одно фото процесса

Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

Проделывается сквозное отверстие

Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

Стягивание уголков

Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

После этого необходимо установить «глухарь»

Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

Крепление маленьких уголков

Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

Монтаж узла в коньковой части

Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

Как будут соединяться стропила

Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

Также необходимо сделать две деревянные накладки

Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

Крепление деревянных накладок

Также может использоваться специальная пластина

Дельные советы

Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.

1. Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
2. Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
3. Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.

   Вентиляция крыши

4. Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
5. Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
6. Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.

   Инструменты, необходимые для монтажа стропил

7. Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
8. Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
9. Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
10. Важно не ошибиться в расчетах при проектировании стропильной системы.

Стропила для крыши

Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

Цены на популярный модельный ряд электропил

Электропила

Видео – Технология крепления стропил

Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

Как это работает: стяжки для воротника и стропил

Руководства по проекту изящного домостроения

Обрамление

Как это работает

Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши.

Дебра Джадж Силбер Выпуск 240 — декабрь 2013 г./январь 2014 г.

Описание: Галстуки-воротники могут занимать место на чердаке вашего дома, но они там не просто так. В этой статье «Как это работает» главный редактор Дебра Джадж Силбер объясняет роль воротника и стяжек стропил в обрамление крыши . Хомутовые стяжки необходимы для предотвращения отрыва кровли по коньку из-за ветрового подъема. Стяжки стропил противостоят силам, вызванным гравитационными нагрузками, которые в противном случае могли бы привести к прогибанию крыши и выталкиванию боковых стенок. Стяжки для стропил требуются по нормам, если только дом не спроектирован таким образом, что стены или коньковая балка несут полную нагрузку крыши.

Строители годами устанавливали стяжки для воротников, и в течение многих лет домовладельцы, испытывающие нехватку места, просили убрать их , особенно если они планируют реконструировать свой чердак . Правильный поступок, конечно же, зависит от понимания того, зачем они там вообще.

Хомуты предотвращают подъем

Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши. Это работа стяжек стропил или потолочных балок. Если вы не уверены, нужны ли вам галстуки-воротники, проконсультируйтесь с инженером.

Нужны ли нам галстуки?

Теоретически нет, если стропила правильно подобраны по размеру и правильно соединены стропильными связями, а также если имеются другие средства сопротивления подъему, такие как коньковые ремни.

Некоторые инженеры предполагают, что хомуты могут свести к минимуму прогиб стропил меньшего размера, особенно при больших нагрузках, таких как снег. В этом сценарии нагрузка с одной стороны частично передается на стропила с другой стороны через хомуты. Если размеры стропил правильные, в этом нет необходимости, хотя это может объяснить, почему хомуты долгое время были частью кровельных конструкций. Если вы не уверены, можете ли вы безопасно снять галстуки с воротника, проконсультируйтесь с местным чиновником или инженером.

Стяжки для предотвращения растекания

Расположенные в нижней трети конструкции крыши, стропильные связи эффективно сопротивляются горизонтальным силам, вызванным гравитационными нагрузками, которые в противном случае вызвали бы блинообразование крыши и выталкивание боковых стенок. Стяжки для стропил (или потолочные балки, действующие как стяжки для стропил) требуются по нормам, если только дом не спроектирован таким образом, что стены или коньковая балка несут полную нагрузку крыши.

При обрамлении потолка собора , есть несколько способов справиться с потребностью в стяжках для стропил. Вы можете удалить их полностью, добавив стойки в стены фронтона, чтобы поддержать структурный гребень. Если это не вариант, следующим лучшим решением будет разместить несколько больших стропильных связей, используя либо привлекательные бревна, как вы видите в традиционном деревянном каркасе, либо обернув их, чтобы сделать их архитектурными элементами в пространстве. . Возможно, вам потребуется усилить верхние плиты стен, чтобы компенсировать большое расстояние между стропильными связями этого типа; опять же, проконсультируйтесь с инженером, чтобы убедиться, что это осуществимо и что вы правильно поняли детали.

Устанавливаемые в верхней трети конструкции кровли хомуты предотвращают отрыв кровли на коньке из-за ветрового подъема.

Что они делают на самом деле по сравнению с тем, что мы думаем, что они делают

Ошейники (или коньковые ремни) предотвращают отделение конька из-за подъемного давления ветра (верхний рисунок справа). Стяжки или потолочные балки поддерживают стропила и боковые стены при гравитационных нагрузках, в том числе статической нагрузке конструкции крыши и динамических нагрузках, таких как снег (рисунок выше).

Чертежи предоставлены Кристофером Миллсом

Дополнительная информация о строительстве и ремонте крыш:

Планировка обычных стропил – Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

Кровельные ресурсы – Раскройте тайну правильного выполнения кровельных работ.

Perfect Roof Rafters – Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

Не ошибитесь с черепицей – Как оценить материалы для кровельных проектов.

9 Модернизация ветрозащитной крыши . Освойте эти детали монтажа крыши, чтобы асфальтовая черепица оставалась на месте, а дождь не попадал в ваш дом.

Открытые концы стропил – Архитектор дает советы по приведению деталей крыши в соответствие со стилем вашего дома.

Направляющая

Каркас

Глава

Каркасные крыши

Обрамление

Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты
• Техники
• Обрамление пиломатериалов
• Сталь

Каркасные полы

Каркасные стены

Каркас лестницы

• План лестницы
• Строительные лестницы

Каркасные крыши

Эффективные методы кадрирования

• Расширенное кадрирование
• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство
• Деревянно-каркасный дизайн

Как прикрепить стропила к коньковой балке

Если вы строите крышу для своего дома или ремонтируете старый, у вас могут возникнуть проблемы с каркасом крыши. Может быть, вам интересно, как прикрепить эти стропила к вашей коньковой балке. Не беспокойся! Мы тщательно изучили эту тему, чтобы дать вам лучший ответ.

После успешной установки балки на обоих концах стоек крыши с помощью сверхпрочного кронштейна вы можете прикрепить стропила крыши к самой коньковой балке, выполнив следующие простые шаги:

1. Выберите пиломатериал.
2. Используйте болт.
3. Подберите подвес для крыши.
4. Подвесьте стропило к телу балки.
5. Прикрутите стропило к коньковому брусу.

Чтобы получить более подробный ответ о процессе крепления стропил крыши к коньковым балкам, продолжайте читать оставшуюся часть поста. Мы также обсудим лучшие практики, чтобы у вас было четкое представление о том, как действовать, прежде чем приступить к работе над проектом крыши.

Как прикрепить стропила к коньковому брусу

Как правило, конец каждого деревянного бруса используется для установки на столбы, расположенные на каждой стене вашего дома. Выполните следующие пять простых шагов, чтобы быстро прикрепить стропила:

1. Выберите пиломатериал

Это всегда зависит от наличия у вас оборудования. Но всегда следует помнить, что коррозионностойкий вид пиломатериала лучше.

2. Используйте болт

Вы можете эффективно соединить две балки вместе с помощью болтов. Обычно используется болт с резьбой диаметром полдюйма, который также следует сочетать со сверлом того же диаметра, чтобы предотвратить неаккуратность.

3. Выберите вешалку

Для большей грузоподъемности лучше всего подходят подвесы типа HU или HUC. Вешалки типа LUC или LUS применимы в большинстве распространенных ситуаций. Начните вставлять кровельные подвесы в тело балки и прикрепите к ней стропило с помощью соединительных винтов.

4. Повесьте стропило на тело балки

Соедините стропило с телом балки, используя тот тип подвески, который у вас есть, и просверлите болты из нержавеющей стали в отверстии вашей подвески. Концы стропил крыши должны нависать над телом балки примерно на 1 дюйм. Это дает немного места, чтобы между стропилами можно было сделать коньковый вентиляционный канал.

5. Прикрутите стропило к коньковому брусу

Для крепления к металлическим кровельным подвескам потребуются винты для соединения крыши. Когда стропила уже соединены с телом балки с помощью подвески, необходимо использовать рамный винт с внешней стороны балки для поддержки внутренней части.

Нажмите здесь, чтобы увидеть этот черный винт на Amazon.

Посмотрите видео-инструкцию по креплению стропил к коньковым балкам:

Как работают стропильные подвесы? 9№ 0005

По сравнению с традиционными гвоздями и шурупами подвес для стропил обеспечивает более прочное соединение стропил с каркасом конструкции. Соединительная пластина на стропильной подвеске используется для соединения ее с другими элементами несущего каркаса после того, как подвеска намотана на балки.

Чтобы приспособиться к необходимому весу, а также к любым условиям, которые могут возникнуть в течение срока службы крыши, подвески сами по себе добавляют вес, который может выдержать крыша.

Нужны ли металлические подвесы для стропил крыши?

Металлические подвески для стропил являются неотъемлемой частью конструкции крыши. Он должен быть установлен для того, чтобы стропила и стены выдерживали вес кровельных материалов и учитывали такие условия, как снег.

Нажмите здесь, чтобы увидеть этот галстук-ураган на Amazon.

Обязательно ли использовать подвески на стропилах?

Подвески из стальных балок обеспечивают опору и сопротивление подъему при сильном ветре. Они не только облегчают обрамление, но и делают настил или пол, который вы создаете, прочнее. Чтобы упростить создание настила пола, используйте подвесы для балок при укладке балок пола.

Нажмите здесь, чтобы увидеть эту балочную вешалку 2 x 6 на Amazon.

Каков правильный размер коньковой балки?

Стропила размером 2 x 4 должны сочетаться с коньковой балкой 2 x 6, стропила 2 x 6 должны использоваться с коньковой балкой 2 x 8 и так далее. Просто помните, что вам нужно планировать заранее и не торопиться, чтобы определить правильные размеры для вашего проекта крыши.

Прикрепление стропил к гроссбуху

Пользователи интернет-форума по благоустройству дома считают, что лучший способ — использовать вешалки. Альтернатива, однако, состоит в том, чтобы ригель был помещен под стропилами. Затем это служит заголовком для удержания стропил.

Чтобы соответствовать тому, что вам нужно, вам нужно будет использовать блок большего размера, возможно, 2 x 8 ведомую доску, прикрепив 2 x 2 к основанию, и положить балки на этот выступ. Недостатком является то, что этот луч теперь вытянут вниз и может не дать вам необходимого зазора, если вы хотите сохранить скромный шаг.

Как соединить крышу со стеной

Одним из основных соединений в вашем доме является соединение между крышей и стенами.

Термин «соединение крыши со стеной» описывает, как конструкция крыши или «фермы» крепится к стене, чтобы противостоять восходящей силе, которая иногда исходит от сильного ветра, действующего на крышу. Типичные типы соединений, которые вам понадобятся, перечислены ниже.

1. Соединение с косым гвоздем

Для обеспечения устойчивости к сдвигу и выдергиванию соединения между элементами каркаса гвозди для каркаса вбиваются под углом примерно 45 градусов, соединяя две противоположные стороны кусков дерева.

2. Зажимы Hurricane

На каждом стропиле установлены металлические зажимы, которые крепятся к каркасу стены и элементу стропила только сбоку. Для металлического зажима нужно как минимум три гвоздя в стропила и три гвоздя в стену, и он должен быть устойчивым к коррозии.

3. Одиночные хомуты

На каждую ферму или стропило надеты металлические хомуты, которые охватывают верхнюю часть и соединяются со стеновым каркасом в одном месте. В ферму или стропило следует забить не менее трех гвоздей и на каждую металлическую планку – по три гвоздя в стену.

Если один бинт содержит три гвоздя на лицевой стороне, он был неправильно закреплен и будет сброшен на уровень зажима.

4. Двойные хомуты

Двойные хомуты — это хомуты, прикрепленные к ферме или стропилу и прикрепленные к боковой или нижней части верхней пластины.

На каждой ферме или стропиле закреплены две металлические скобы, которые закручиваются вокруг верхней части и крепятся к каркасу стены. Минимум три гвоздя должны быть забиты в ферму/стропилу и три гвоздя в стену в каждом месте, а металлическая полоса должна быть коррозионностойкой.

Деревянные балки или металлические балки, что лучше?

Вы можете не знать, использовать стальные или деревянные балки, если вы строите новый дом или делаете капитальный ремонт уже имеющегося.

Если вас интересует качество этих материалов, давайте объясним подробнее.

Стальные балки

Стальные балки дают вам дополнительные возможности дизайна, которых вы не можете достичь с помощью дерева. Поскольку сталь имеет гораздо более высокую грузоподъемность, вы можете использовать меньше вертикальных опор для того же пролета и меньшей высоты балки.

Хотя сталь подвержена ржавчине при контакте с влагой, она не воспламеняется при использовании в качестве балок. Стальная балка может деформироваться при длительном сильном нагреве, но с соответствующим покрытием и антикоррозийной оцинковкой срок ее службы больше, чем у деревянных балок.

Деревянные балки

Прикрепить что-либо к стальной балке может быть непросто. Деревянная балка легко прибивается гвоздями или правильно просверливается для установки болтов.

К сожалению, деревянные балки имеют и свои недостатки. Древесина разлагается естественным образом. Поскольку древесина со временем разлагается, она менее долговечна. Он восприимчив к ожогам и заражению термитами в худшем случае.

Для получения дополнительной информации ознакомьтесь с нашей статьей «Металлический каркас против деревянного каркаса».

Следует ли красить деревянные балки?

Покраска деревянных балок в тот же цвет, что и потолок, – отличный способ сделать комнату светлее, сохранив при этом историческую целостность вашего дома. Когда балки и потолки окрашены в светлые нейтральные оттенки, такие как белый, кремовый или светло-серый, это работает очень хорошо.

Как побелить деревянные балки

Нанесите глиняную краску кистью в том же направлении, что и волокна дерева, предварительно разбавив ее водой. Приготовьте мягкое влажное полотенце, чтобы убрать излишки краски во время работы, чтобы предотвратить ее высыхание.

Побелка деревянных балок — еще один способ подчеркнуть присущую им красоту, сохраняя при этом воздушность и свет. Это придает вашим деревянным балкам оттенок светлого цвета, позволяя просвечивать трещинам и морщинам древесины.

В заключении

Строительство крыши – одна из самых утомительных операций при строительстве или ремонте дома. Сложно собрать эти бревна вместе.
