Крепим мауэрлат крыши на стены своими руками? Виды монтажа- Обзор +Видео

Остроконечные крыши, чаще всего выбираемые при проектировании домов, неплохо выдерживают испытания дождем и снегом. Однако, чтобы высокие нагрузки не оказывали негативного воздействия на стены и балки, и не стали причиной их деформации и разрушения, применяют мауэрлат для крыши. Что это за устройство, зачем оно нужно, каким образом оно монтируется и крепится? Такие вопросы может задать человек, малосведущий в строительстве, совсем не знакомый с устройством крыши. Информация, содержащаяся в данной статье, поможет найти на них ответы.[contents]

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

• Создание общей конструкции из стен дома и сооружений кровли.
• Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Когда не обойтись без перекрытия мауэрлат?

Если сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.

Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.

Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.

Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.

Чтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.

В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.

Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.

Скажем, так: если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.

Установка мауэрлата

Существуют определенные правила для устройства этой системы.

Ширина бруса должна составлять приблизительно треть от показателя толщины несущей стены, эта величина обычно составляет около двадцати сантиметров.

Не стоит пытаться сделать сечение маэурлата шире, в надежде получить более надежное устройство, это может лишь усложнить ситуацию.

Толстая балка будет иметь и значительно увеличенный вес. Мало того, что она сделает гораздо большей нагрузку на стены строения, ее масса также усложнит монтаж данной конструкции.

Для предотвращения порчи древесины, между стеной и мауэрлатом необходимо расположить слой гидроизоляционного материала. Можно использовать самый простой рубероид.

Чтобы древесину не повреждали микроорганизмы, она должна быть тщательно обработана антисептическим составом. Брусья размещаются ближе к середине стены, или ближе к ее внутренней части, таким образом, чтобы не меньше пяти сантиметров оставалось до ее внешнего края.

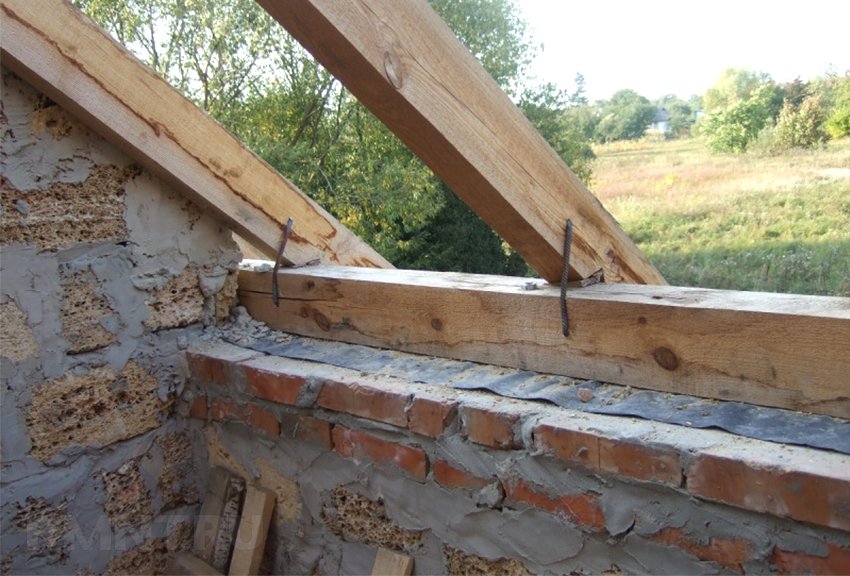

Крепление мауэрлата проволокой

Данный способ является одним из простейших в устройстве.

Потребуется металлическая проволока с диаметром от пяти миллиметров, которую помещают на глубину примерно шести рядов вглубь кирпичной кладки.

Она должна иметь такую длину, чтобы ее хватило не только на весь объем мауэрлата, но и оставшиеся концы были достаточными для скручивания друг с другом.

Через всю толщину бруса сверлятся парные отверстия для проволоки, на расстоянии около тридцати сантиметров, продетые сквозь них концы туго скручивают. С числом необходимых скруток определяются в процессе, но однозначно количество их не должно быть меньше числа стропил.

Крепление шпильками

Данное крепление выглядит как изготовленный из металла штырь, напоминающий букву Г, так как он согнут под углом в 90 градусов, с разными длинами сторон. К шпильке также может быть приварена квадратная пластина из металла со стороной пять сантиметров.

Марлат и крепление шпильками

Эти металлические изделия помещают в глубину кладки на расстояние приблизительно 45 сантиметров .

При этом снизу должен быть расположен металлический квадрат шпильки, или же короткая перекладина буквы «Г».

Длины этого крепления должно оказаться достаточно для всей ширины мауэрлата, и минимум три сантиметра его должно торчать наружу. Шайбы, надежно прижимающие устройство к стене, накручивают сверху.

Мауэрлат: крепление к стене болтами

Анкерные болты могут устанавливаться непосредственно в сам армированный пояс, заливаемый раствором бетона. Высыхая, конструкция обеспечивает надежное удерживание мауэрлата.

По числу таких штифтов должно быть не меньше количества имеющихся стропил. Размещение их не должно совпадать.

Болты должны быть расположенными максимально вертикально, и как можно более выровненными в ряд.

После того, как штифты установлены на свое место, на них кладут мауэрлат, затем сильно ударяют по нему специальным молотом.

От удара на поверхности бруса отпечатываются метки, по которым потом будут делаться отверстия для анкеров. Болты обеспечивают крепость и надежность данного устройства.

Армопояс: крепление мауэрлата

Иногда применение армированного пояса просто рекомендуется, а в некоторых случаях оно строго обязательно. От чего же это зависит? Когда жилище возведено из материалов типа керамзитобетона или газобетона, любая попытка вбить в стены строения любое крепление может оказаться роковой. Из-за своей сравнительной мягкости материал может начать разрушаться. Чтобы этого не произошло, и применяется армопояс, который помогает произвести монтаж мауэрлата без повреждения целостности элементов строения.

Однако профессиональные строители советуют использовать армированный пояс и для строений из достаточно твердых материалов, таких как, например, кирпич, потому что данное сооружение обладает множеством полезных качеств:

• Исправляет не слишком ровную кладку стен в направлении по горизонтали;
• Способствует удерживанию стенной конструкции во время подвижек грунта и землетрясений;
• Распределяет более равномерно всю имеющуюся нагрузку;
• Придает конструкции особую жесткость и дополнительную прочность;
• Весьма надежно и крепко удерживает мауэрлат.

Армопояс: устройство

Прежде всего, изготавливается опалубка, в которую позже зальется смесь бетона. Ширина этой опалубки должна равняться таковой основной стены, размеры всего сооружения должны составлять не меньше 25 на 25 сантиметров.

Для здания, построенного из блоков газобетона, для последнего ряда лучше использовать секции, имеющие U-образную форму.

Своей поверхностью они образуют единый желоб, удобный для заливки. Для образования единой внутренней емкости желоба, все лишние поперечные стенки должны быть пропилены.

В получившийся желоб или в опалубку помещают арматурный каркас.

Он изготавливается из четырех толстых (от 12 мм) продольных штифтов, на которых, не реже чем через каждые 25 сантиметров, устраивают поперечную перемычку из восьмимиллиметровой проволоки. Анкеры с резьбой посредством проволоки крепятся непосредственно к самому арматурному каркасу.

Пояс должен заливаться бетонной смесью без перерывов, чтобы обеспечить одновременное высыхание получившейся конструкции, без образования стыков и швов. Для предотвращения образования в бетоне каверн и воздушных полостей, его протыкают штырем из металла, пока он находится в жидком виде.

Как установить стропила на стену дома | Home Guides

Стропила — самый важный компонент каркаса любой крыши. Они удерживают обшивку крыши и безопасно переносят вес крыши на стены здания, чтобы стены могли эффективно передавать вес на землю. Точка, где стропила встречаются со стеной дома, является пересечением нескольких элементов каркаса, и это пересечение является ключом к конструктивно прочной крыше.

Общие стропила

В наклонной крыше общие стропила идут от пика крыши до вершины внешних стен здания.На пике стропила прибивают к коньковой доске, а вверху стены к горизонтальной верхней плите каркаса стены крепят стропила. При обычном каркасе коньковая доска не выдерживает весовой нагрузки кровли; вся нагрузка на крышу передается вниз через стропила на верх стены, что делает соединение между стеной и стропилами критической точкой в ​​каркасе здания.

Birdsmouth

Там, где стропила встречается с верхней пластиной, над пластиной проходит выемка, называемая «птичий рот», которая обеспечивает безопасную и устойчивую поверхность, на которой может сидеть стропила. Птичий рот состоит из горизонтального разреза, называемого посадочным вырезом, который опирается на верхнюю часть пластины, и вертикального разреза, называемого отвесом, который опирается на внешний край пластины. Часть стропила за пастью птицы нависает над стеной и образует карниз крыши.

Стропильные стропила

Вес кровли оказывает давление на нижнюю часть стропил, заставляя их растягиваться по горизонтали и выталкивать наружные стены здания наружу. Чтобы противодействовать этой силе, стропила соединяются со стропильными балками, также называемыми потолочными балками, которые проходят горизонтально между внешними стенами здания в нижней части стропил.Эти стяжки скрепляют стены и не дают стропилам выталкивать их наружу.

Крепежные детали

Требования к креплению стропил и потолочных балок к верхним плитам определяются местными строительными нормами. Балки потолка и стропила прибивают вместе, а стропила и балки прибивают к верхней плите. Типичные требования кодов определяют: от балок с пальцами ног к пластинам с тремя гвоздями 8d, балок с ног на ногах к пластинам с тремя гвоздями 8d и балок с торцевыми гвоздями к стропилам с тремя гвоздями 16d.

.

Крыша — Как работает дом

В этом доме используется фермы для каркаса крыши. Фермы представляют собой сборные триангулированные деревянные конструкции, используемые для поддержки крыши. Альтернативой является создание каркаса крыши из 2×8 и 2×10. Фермы в наши дни довольно распространены, потому что они имеют пять больших преимуществ с точки зрения строителя:

• Фермы невероятно прочные.
• Поскольку они строятся строго из более коротких пиломатериалов 2х4, они, как правило, намного дешевле альтернативы.
• Вы можете создать практически любую форму по индивидуальному заказу, и это позволяет использовать интересные функции, такие как соборные потолки, по низкой цене.
• Ферма позволяет перекрыть большое расстояние, и ферма передает весь вес на внешние стены. Таким образом, ни одна из внутренних стен не является «несущей», поэтому они могут идти куда угодно, а позже легко перемещаются.
• Фермы быстро растут!

С точки зрения домовладельца, одним большим недостатком является то, что у вас нет чердака. C’est la vie …

Объявление

Фермы бывают нескольких стандартных конфигураций:

Фермы фронтона используются на концах крыши (крайние фермы на обоих концах). Вертикальные детали имеют 16 дюймов в центре, так что сайдинг можно прибивать. В нашем образце дома используется нестандартная ферма в основной части дома, которая выглядит так:

Левая сторона будет представлять собой собор над гостиной.Для парадной комнаты используются ножничные фермы, а над гаражом — М-фермы. Фронтальные фермы используются на концах трех линий крыши.

Фермы укладываются в кулак поверх стен вручную или с помощью крана.

Эти фермы поднялись примерно за четыре часа. Они расположены по центру 24 дюйма.

Фермы крепятся к стенам небольшими металлическими пластинами.

Когда фермы подняты, крыша покрывается фанерой или OSB, что придает кровле огромную жесткость.

В этом доме две небольшие нестандартные крыши: крыша над крыльцом (см. Следующий раздел) и крыша над проходом.

Обрамление кровли без ферм на самом деле довольно сложно. Углы, которые можно найти в любой крыше, кроме самой простой, становятся сложными.

.

Как прикрепить конструкцию к вашему дому

Прикрепите новую конструкцию к существующему дому, чтобы увеличить пространство и комфорт.

Дополнительное место в вашем доме всегда в цене. Если вы добавляете гараж, кладовку, кладовую или новое здание, прикрепить его к существующему дому очень удобно. Гараж рядом с домом обеспечит безопасность и защиту вашего автомобиля, но вам все равно придется бежать в непогоду. Прикрепление конструкции прямо к вашему дому также дает вам даже больше места, чем просто прикрепляемая конструкция.Пространство от 7 до 10 футов между двумя конструкциями можно использовать для дополнительной ванны, прачечной, кладовой или любого количества вещей.

.

стен — Как работает дом

Затем бригада обрамления приступает к работе со стенами. На полу монтируются стены …

… а затем подняли на место. Вот как выглядит первая стена, когда ее возведут:

Объявление

Как видите, эта стена сделана из бруса 2х4 и покрыта снаружи OSB обшивкой .Использование фанеры или OSB в качестве обшивки придает стенам жесткость — вы, возможно, видели диагональные детали, использованные в углах старых домов (домов, построенных до того, как фанера стала широко доступной). Фанера делает то же самое, но дает гораздо большую прочность.

2×4 размещаются на « 16-дюймовых центрах », что означает, что центр одного 2×4 находится на расстоянии 16 дюймов от центра следующего. В этой стене неизменный 16-дюймовый узор прерывают две вещи:

• Окна
• Специальный каркас для внутренних стен после их постройки

Вот снимок, на котором более подробно показаны эти две функции:

Фанера будет вырезана из оконных проемов по мере строительства.Над окном находится заголовок размером 2×10 , который на самом деле представляет собой две панели 2×10 с зажатым между ними куском фанеры толщиной 1/2 дюйма и полосой 2×4 внизу:

.

Смотрите также

• Как обрамить трубу на крыше
• Как выровнять крышу под металлочерепицу
• Как делается крыша кукушка
• Как с крыши скинуть снег
• Как закрывать крышу
• Как поставить стропила на двухскатную крышу деревянного дома
• Как своими руками сделать крышу над колодцем
• Как правильно поставить снегозадержатели на крышу
• Как из четырехскатной крыши сделать двухскатную
• Как правильно положить гидроизоляцию на крышу под металлочерепицу
• Крыша артплей как попасть

Как крепить стропила к мауэрлату

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

Как крепить стропила к мауэрлату

Содержание материала

• 0.1 Видео – Как крепятся к мауэрлату стропила
• 1 Когда и почему нельзя пользоваться этим методом крепления стропильной системы?
• 2 Рекомендации по креплению стропил
• 3 Жесткое крепление стропил
  • 3.1 Цены на доски обрезные
• 4 Крепление стропильных ног нашивкой упорного бруска
  • 4.1 Цены на комплект метизов
• 5 Скользящий метод крепления стропил
  • 5.1 Цены на скользящую опору
• 6 Наслонный метод крепления стропил
  • 6.1 Цены на металлические уголки
• 7 Несколько общих практических советов
  • 7.1 Видео – Крепление стропил к мауэрлату, скользящая опора
  • 7.2 Видео – Монтаж стропил
  • 7.3 Видео – Сборка стропил
  • 7.4 Видео – Быстрый монтаж стропильной системы

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.	Сложная ломанная вальмовая крыша
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.	Реконструкция крыши
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.	Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.	Зарубка стропильной ноги
Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.	Скоба строительная Уголки для фиксации стропил
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.	Полноразмерный шаблон стропил

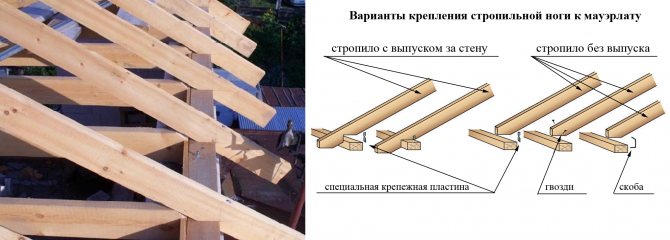

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

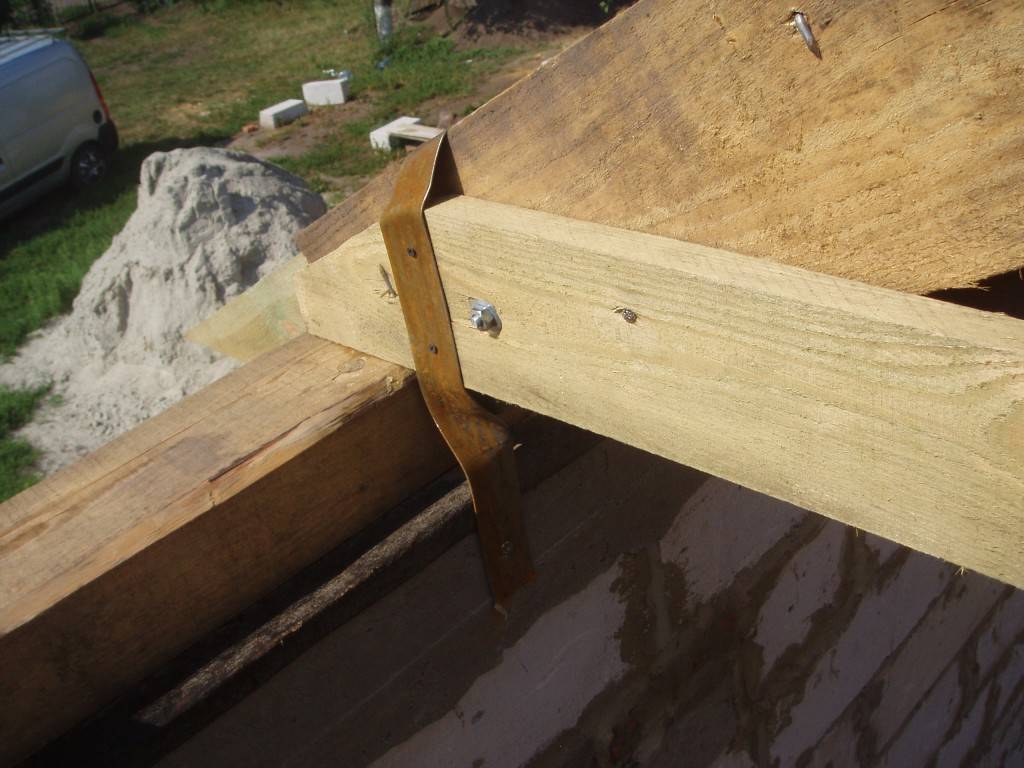

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

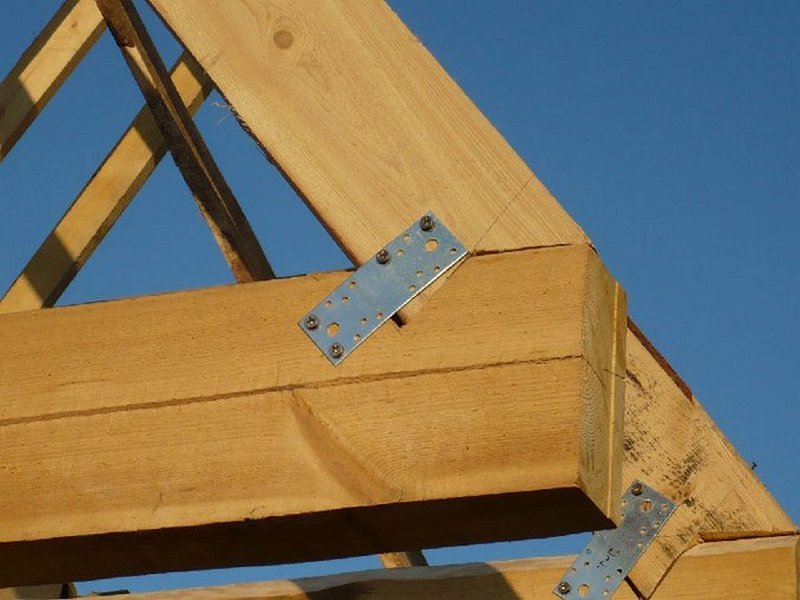

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

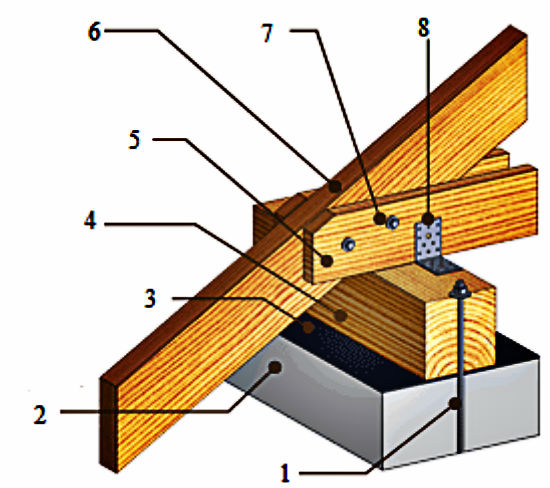

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

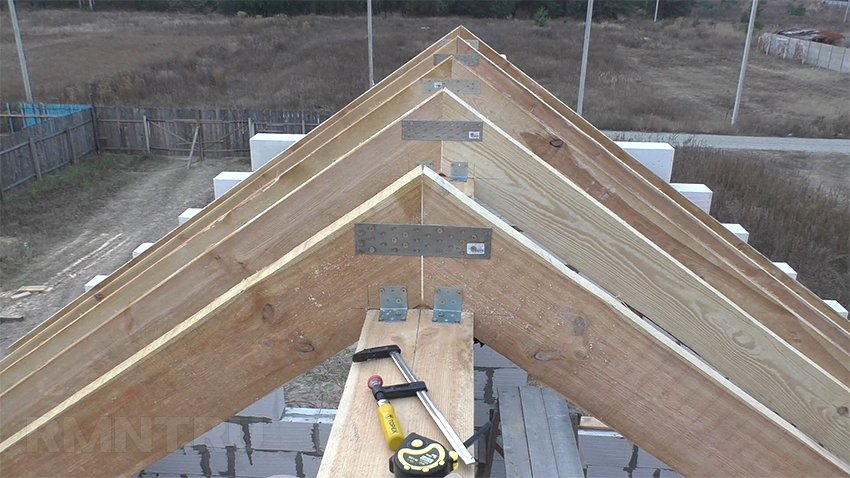

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил

Скользящая опора

Скользящая опора стропил закрытая

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

[adrotate group=»5″]

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

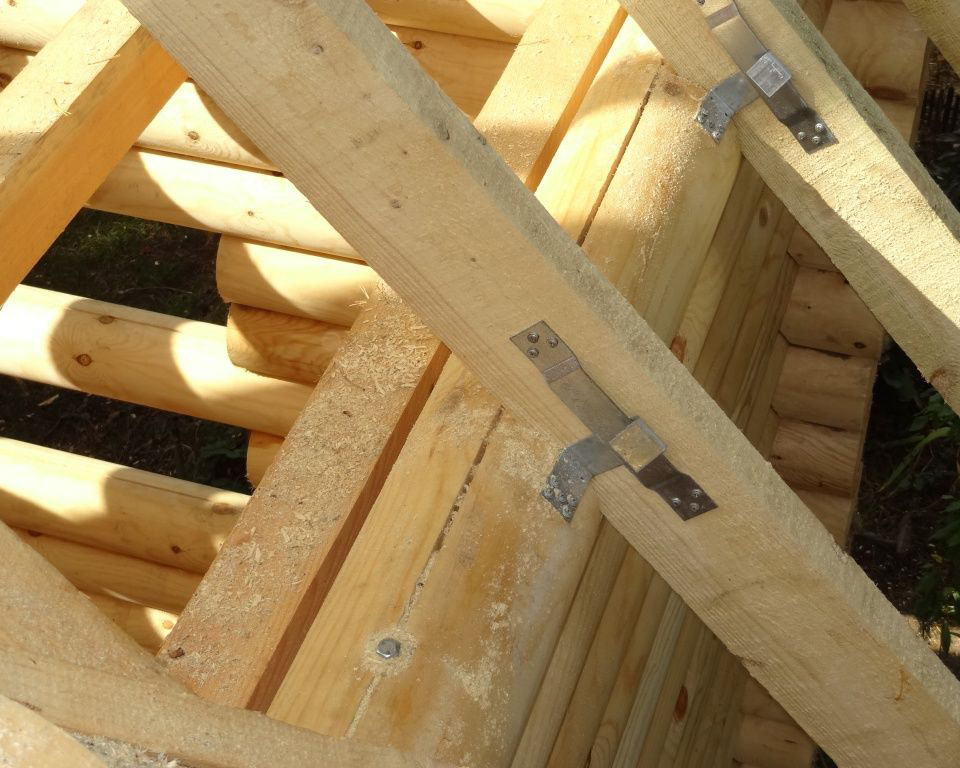

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

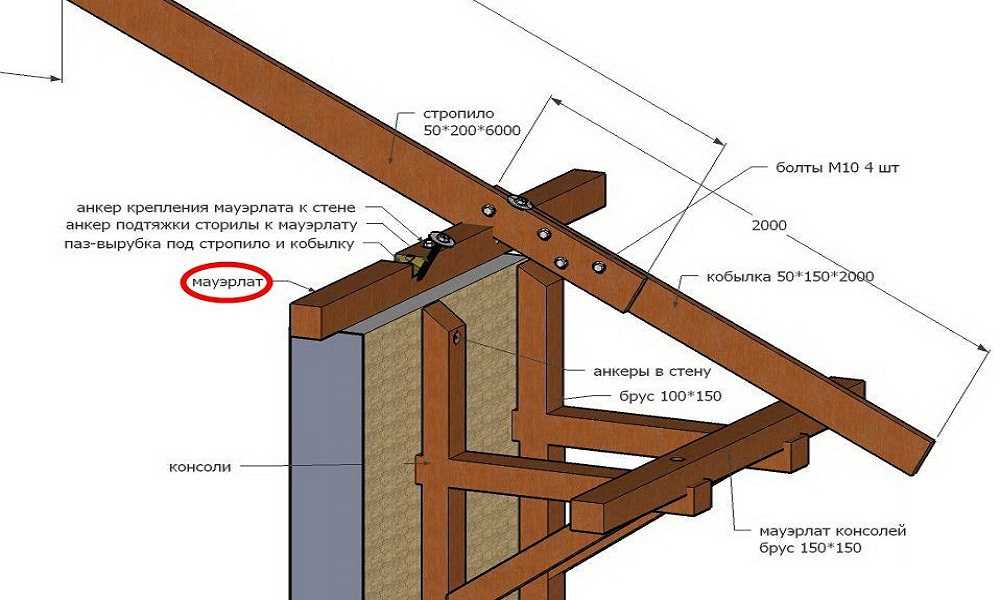

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки

Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

частей крыши | Анатомия крыши

Фотография с ПК/iStock/Getty Images Plus/Getty Images

Знание всех частей крыши может помочь вам сэкономить деньги, диагностировать проблемы с отоплением и охлаждением и защитите свой дом от повреждения водой

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Знание компонентов вашей крыши поможет вам лучше понять затраты на ремонт (и избежать мошенничества с кровлей), а также диагностировать или быть в курсе проблем с отоплением, охлаждением, водой и сантехникой.

Имея представление о конструкции крыши, вы также будете лучше подготовлены к тому, чтобы определить, требует ли ваш кровельный проект специалиста по кровле рядом с вами или вы можете сделать это самостоятельно. Давайте начнем!

1. Дымоход

Анатомия вашего дымохода интересна. Дымоход — это вертикальная труба, которая проходит через крышу вашего дома и обычно сделана из кирпича. Дымоход выводит дым и другие газы (и, возможно, даже Санта-Клауса) из вашего камина из вашего дома.

2. Стропила

Думайте о стропилах как о скелете вашей крыши. Стропила спроектированы как наклонная структурная единица, в основном использующая 2×10 или 2×12, и простираются от конька вашего дома до стеновой плиты.

Стропила придают вашему дому форму. Они также часто играют роль в том, какой тип черепицы вы можете выбрать (подробнее см. № 4) при строительстве или восстановлении крыши.

3. Фермы

На некоторых крышах вместо стропил используются фермы . Основные отличия заключаются в том, что в фермах используются более короткие куски дерева (обычно 2×4), и их часто изготавливают заранее и устанавливают сразу.

Поскольку для ферм требуется меньше материалов, они часто более доступны по цене, чем стропила, но столь же прочны, поэтому их используют во многих новых американских домах.

4. Покрытие

Покрытие вашей крыши — это та часть, которая наиболее заметна снаружи. Он также в первую очередь отвечает за защиту вашего дома от погодных условий.

Сегодня кровельные покрытия состоят из различных материалов, в том числе:

• Битумная черепица

• Металл

• Сталь

• SLATE

• Клен

БОЛЬШЕ экологически чистых вариантов, такие как солречные типа и зеленые крыши, также являются общими. Солнечная плитка вырабатывает электроэнергию для вашего дома, а зеленые крыши изготавливаются из переработанной и переработанной резины и других материалов.

5. Обшивка

Часто изготавливаемая из оцинкованной стали, обшивка крыши является одним из слоев крыши, которые профессионалы устанавливают для отвода воды от важных или уязвимых частей вашей крыши.

При осмотре крыши ищите вертикальные точки, например участки вдоль дымохода или вентиляционного отверстия. Эти места являются лучшими кандидатами для установки гидроизоляции, так как острые углы облегчают проникновение воды.

6. Обшивка

Обшивка представляет собой слой плоских деревянных досок, которые крепятся к стропилам или фермам вашего дома.

Наиболее распространенными материалами, используемыми для обшивки, являются фанера и плиты с ориентированной стружкой (OSB). Кровельщики используют пистолет для гвоздей, чтобы прикрепить отдельные панели вниз, превращая вашу крышу в единое целое.

7. Подложка

Подложка, зажатая между черепицей и обшивкой вашего дома, не всегда входит в комплект стандартных крыш. Но когда это так, это обеспечивает дополнительный уровень защиты от воды.

Профессионалы часто укладывают подложку на крышах с малым уклоном из-за более медленного стока воды. Уязвимые участки крыши также могут получить этот дополнительный уровень защиты.

8. Конек

Конек — это самая высокая точка вашего дома, где сходятся два наклонных элемента крыши. Он встречается на крышах различных стилей, в том числе на двускатных крышах, которые являются наиболее распространенными.

Конек крыши важен по двум причинам. Во-первых, он обеспечивает жизненно важную устойчивость конструкции крыши. Гребень действует как позвоночник, который скрепляет две наклонные части.

Во-вторых, в большинстве коньков имеется вентиляционное отверстие, вытяжное отверстие для воздуха в верхней части вашего дома, которое помогает вашему дому оставаться прохладным.

Поскольку горячий воздух поднимается вверх, многие строители домов рекомендуют использовать коньковый вентиляционный канал над вентиляционным отверстием на крыше. Предоставив вашему дому вентиляционное отверстие в самой дальней точке, вы предотвратите застревание карманов теплого воздуха на чердаке.

9. Капельница

Капельница — это молдинг, который закрывает край вашей крыши возле карниза и предотвращает повреждение водой или попадание влаги внутрь.

Он крепится прямо в точке, где край вашей крыши соприкасается с сайдингом вашего дома.

10. Облицовка

Облицовка крыши представляет собой серию деревянных досок, придающих структуру фасаду вашего дома.

Без фасции ваши желоба и водосточные трубы не имели бы такой поддержки и просто свисали бы с края вашего дома.

11. Водосточные желоба

Водосточные системы отводят дождевую воду с крыши и отводят ее от дома.

Водосточные желоба предотвращают скопление воды на крыше и отводят воду от территории рядом с вашим домом, чтобы дождевая вода не просачивалась в фундамент вашего дома.

12. Водосточные трубы

Водосточные трубы отводят воду из желобов вниз по стене дома.

В некоторых домах внизу водосточных труб установлены длинные трубы, по которым дождевая вода направляется во двор. Другие устанавливают подземные водосточные трубы, которые направляют дождевую воду на улицу, подъездную дорожку, тротуар или участок вашего двора дальше от дома.

13. Софиты

Софиты обеспечивают сухость вашего дома и в равной степени функциональны и эстетичны. Они свисают со стороны вашей крыши (под фасцией) и обеспечивают дополнительную защиту ваших стропил от непогоды.

14. Мансардное окно

Мансардное окно позволяет естественному солнечному свету проникать в ваш дом. Преимущества установки световых люков на крыше включают лучшую вентиляцию, больше естественного солнечного света и более естественные виды.

Однако есть некоторые потенциальные недостатки, в том числе:

• Из-за воздействия солнца мебель или ковры быстрее выгорают получает при принятии решения, если вы хотите световой люк.

  15. Вентиляционное отверстие

  Во многих домах есть вентиляционное отверстие на крыше, также называемое сантехническим вентиляционным отверстием , которое помогает уменьшить давление, возникающее в водопроводной системе.

  Если в водопроводной системе плохая вентиляция, вода и даже отходы могут легко попасть в ваши трубы.

  Медленный слив может быть признаком того, что вентиляционное отверстие забито, для чего может потребоваться помощь специалиста. Если вы делаете это самостоятельно, это работа для двух человек — кто-то должен будет включить воду, пока вы находитесь на крыше.

  Часто задаваемые вопросы

  Из каких четырех основных частей состоит крыша?

  Четыре основные части крыши — это стропила, настил, подстилающий слой и покрытие. Стропила — это самые внутренние рамы, которые составляют основную конструкцию крыши. Террасные доски соединяются со стропилами и обеспечивают ровную поверхность для кровельного покрытия (подробнее об этом позже).

  Подложки покрывают террасные доски, чтобы помочь изолировать ваш дом и защитить от непогоды. Наконец, кровельное покрытие — это самая внешняя часть крыши. Он может быть изготовлен из различных материалов, включая битумную черепицу, металл, глину, шифер или бетон.

  Как называются кромки крыши?

  Край крыши называется карнизом. Он выступает за линию внешней стены в нижней части ската крыши. Две части карниза — это софит и фасция.

  Нужна профессиональная помощь с вашим проектом?

  Получите цитаты от профессионалов с самым высоким рейтингом.

  Рекомендуемые статьи

  • 4 Что делать после сильного шторма, обрушившегося на Иллинойс

    Шэннон Антинори • 10 апреля 2015 г.

  • Должен ли я чистить или менять крышу?

    Кристин Луна • 13 июля 2022 г.

  • Все, что вам нужно знать о подаче иска о возмещении ущерба от града

    Ник П. Селуччи • 16 февраля 2022 г.

  Компоненты крыши, которые должен знать каждый домовладелец — DaVinci Roofscapes

  • 01 | 18 | 17
  • Гость блогер

  Автор: Бад Дитрих, Houzz

  После того, как вы заложили фундамент, уложили конструкцию пола и возвели стены, пришло время построить крышу — один из важнейших архитектурных элементов. На самом деле, от колониального дома с двускатной крышей до дома в стиле прерий с шатровой крышей, от современного дома с пологой крышей до элегантной мансарды в городском таунхаусе, мы не можем себе представить стиль дома, который бы не имеет связанной конфигурации крыши. Согласование формы и конфигурации крыши с общей эстетикой, к которой вы стремитесь, имеет важное значение для получения желаемого вида.

  См. также: Словарь дизайна: жаргон крыш

  Крыша также влияет на интерьер. Проще говоря, если все внутренние помещения имеют плоские потолки одинаковой высоты, вы можете сэкономить время и деньги и построить крышу из готовых ферм. Если вы ищете разнообразие высоты потолка и сводчатый потолок в некоторых комнатах, вы, вероятно, выберете крышу из палочек, которая обеспечивает такую ​​​​гибкость. Или вы можете комбинировать эти два подхода, чтобы сэкономить время и деньги, где это возможно, и получить те специальные места, которые вы хотите.

  Вот различные части простой конструкции крыши, как они соединяются и как влияют на внутреннее пространство.




  Бад Дитрих, AIA, оригинальное фото на Houzz

  Простая конструкция треугольной крыши из палочек состоит из трех основных компонентов.

  Во-первых, коньковая доска , которая представляет собой горизонтальный деревянный элемент на пике крыши, образующий вершину треугольника крыши.

  Следующие стропила , которые крепятся к коньковой доске с уклоном вниз к наружным стенам. Стропила выполняют тяжелую работу по конструкции крыши. Сопротивляясь нисходящей силе тяжести, наклонные стропила также служат средством, с помощью которого дом сбрасывает воду, сохраняя внутренние помещения сухими и пригодными для жилья.

  Последними являются потолочные балки , которые также служат стяжками. В то время как стропила сопротивляются нисходящей силе тяжести, потолочные балки будут сопротивляться любой внешней нагрузке. Только подумайте об этом так: Стропила, выдержав гравитацию, хотят передохнуть и лечь. Но если бы им позволили, они бы выдвинули внешние стены наружу — нехорошо. Потолочные балки этого не допустят; они просто продолжают тянуть стены обратно.




  Бад Дитрих, AIA, оригинальное фото на Houzz

  Важным моментом при проектировании является расположение потолочных балок или стропильных связей. Их не обязательно устанавливать в верхней части внешней стены; их можно установить выше, что позволит сделать потолок выше .

  Важно, чтобы стяжки для стропил располагались в нижней трети общей высоты конструкции крыши. Это имеет смысл, так как большая часть направленного наружу действия, которому противостоят эти связи, расположена ниже в конструкции крыши, ближе к тому месту, где стропила соприкасаются с внешними стенами.

  Установка потолочных балок выше, с добавлением некоторого обрамления по краям комнаты, также метод, используемый для создания лоткового потолка.




  Бад Дитрих, AIA, оригинальное фото на Houzz

  Допустим, вам нужен очень высокий сводчатый потолок для большой большой комнаты. Если это так, вам нужно полностью избавиться от стропильных связей и заменить тонкую и легкую коньковую доску на более тяжелую и прочную коньковую балку.

  Стропила будут надежно прикреплены к этой коньковой балке, так что вся сборка будет сопротивляться распору стропил наружу. И поскольку эти коньковые балки могут быть довольно массивными, они сами по себе становятся отличительным архитектурным элементом.




  Бад Дитрих, AIA, оригинальное фото на Houzz

  Еще один элемент крыши, хотя и не самый распространенный, это прогон . Это доска, которая перекрывает стропила или фермы, обеспечивая способ крепления обрешетки крыши и последующих кровельных материалов.

  Прогоны традиционно использовались, когда стропила располагались дальше друг от друга, чтобы сэкономить на материалах в утилитарных зданиях, таких как амбары. Но прогоны стали популярными в жилом строительстве из-за их уникального архитектурного вида. На самом деле, использование прогонов создаст иллюзию того, что реальный потолок парит над стропилами, что может быть архитектурно отличительным.




  Бад Дитрих, AIA, оригинальное фото на Houzz

  И последнее, но не менее важное: изготовленные фермы , изготовленные из пиломатериалов размером 2 на 4 (иногда 2 на 6) и металлических соединительных пластин. Подобные фермы довольно часто используются при застройке больших участков из-за эффективности их повторяющейся конструкции.

  Но эти фермы также используются в индивидуальном строительстве, так как они могут стать отличным способом сэкономить время и деньги. Даже при сложной форме крыши фермы могут быть спроектированы и построены по индивидуальному заказу. А из-за эффективного использования материалов и меньшего количества отходов, образующихся при их сборке на заводе, промышленные фермы могут быть более экологичным способом строительства.

  Связанный: 7 шагов в строительстве нового дома

  Одно предостережение в отношении дома, построенного с использованием этих типов ферм: крышу, построенную из изготовленных ферм, сложнее модифицировать, чем аналогичную крышу из стержней.
