Несущие возможности и прочность крыши прямо зависят от характеристик ее конструкции – основы или каркаса, поэтому размещение стропилин должно выполняться строго по имеющимся технологиям. Как крепить стропила на баню – часто возникающий вопрос, особенно, у тех, кто решил самостоятельно возвести такой объект.

Содержание

1. Какой вид крыши для бани выбрать?
2. Опора для стропил под баню
3. Установка крыши с одной скатной плоскостью на бане
4. Монтаж двускатной крыши на бане
5. Видео «Как крепить стропила на баню»

Какой вид крыши для бани выбрать?

Если возведение бани выполняется самостоятельно, то еще в ходе разработки проекта появляется вопрос о выборе конструкции кровли. Чаще всего, предпочтение отдают кровле с одним или двумя скатными поверхностями, и каждая из них имеет свои достоинства.

Чтобы максимально сократить расходы на возведение небольшой бани, которая будет использоваться только в теплый период года, рекомендуют выбрать для строительства кровлю с одной скатной поверхностью. В таком случае подкровельное — чердачное — пространство будет небольшого размера (или совсем будет отсутствовать), но его можно будет использовать для складирования и хранения инвентаря или материалов. Главные преимущества кровли с одним скатом — несложное возведение и небольшая стоимость использующихся материалов. К основным недостаткам относятся низкие теплоизолирующие показатели такой конструкции.

Важно: правильно определить угол уклона такой крыши, чтобы на ней не застаивалась дождевая вода и не скапливались снеговые наносы в холодный период.

Возведение кровли с двумя скатными плоскостями позволяет обустроить на крыше бани чердачное помещение, которое можно использовать, разместив банные принадлежности (например, веники) и различного инвентаря. Достаточное по площади подкровельное пространство часто задействовано для обустройства помещения для развлечений (бильярдной) и отдыха, и, даже жилых комнат (например, мансарды или спальни). Постройка двускатной, хорошо теплоизолированной кровли с ломаными и прямыми скатными плоскостями позволяет получить необходимые условия, чтобы пользоваться баней круглый год.

Важно: к постройке банной кровли переходят, как правило, сразу, как закончено обустройство сруба или монтаж коробки строения из других стройматериалов.

Опора для стропил под баню

Чаще всего для обустройства стенок бани используется сруб из брусьев/бревен. Также распространенными стеновыми стройматериалами для возведения бани являются блоки из газобетона, кирпич и другие штучные стройматериалы. На предварительно подготовленном участке сруб несложно возвести самостоятельно из готовых деталей, либо собрать его из приобретенной древесины и обрезать каждый элемент.

Если у бревен/брусьев для монтажа конструкции сруба отсутствует защищающая спецпропитка, все деревянные элементы перед установкой обрабатываются огне- и биозащитными веществами.

После выбора типа возводимой кровли нужно обеспечить будущей стропиловочной конструкции надежную опору. Отвечая на вопрос — как крепить стропила на баню, нужно знать, что система стропилин должна опираться и крепится к мауэрлату/к балкам перекрытия, которые опираются, в свою очередь, на верхушки стенок. Если крыша на баню устанавливается на деревянный сруб, мауэрлатом является самый верхний ряд (венец) балок/бревен конструкции.

Мауэрлат возводится из деревянных толстых досок или брусьев, размещаемых на стенках. Он обеспечивает распределять вполне равномерно нагрузку всей кровельной конструкции на стенки и, дальше, вплоть до фундамента-основы строения.

Это тоже важно знать:  Как самостоятельно установить стропила двухскатной крыши?

Важно в процессе монтажа деталей мауэрлата применять надежные гибкие гидроизоляционные стройматериалы на битумной основе. На небольших по размеру банях, или если их кровля имеет незначительную массу (не создавая больших нагрузок) в верхней части стенок можно не обустраивать специальный армпояс, с размещенными в нем шпильками для крепежа мауэрлата. В таком случае в самые верхние ряды стеновых элементов вмуровываются отрезки металлической прочной катанки-проволоки. Эти отрезки скручиваются вокруг деталей мауэрлата, закрепляя его и предотвращая его перемещения. К стенкам детали мауэрлата также могут крепиться анкерами.

Каркас бани, представляющий собой деревянный сруб, необходимо подготовить к размещению на нем деталей конструкции крыши. Следует провести проверку расположения деталей верхнего венца строго по горизонтали и, при наличии, ликвидировать отклонения.

Балки или бревна перекрытий размещаются в несколько способов:

1. Врезкой балочных торцов, непосредственно, в самый верхний ряд брусьев.
2. Укладыванием балок сверху стенок, с выходом их концов за пределы стен, чтобы стать опорными элементами стропилин.
3. Либо же балками перекрытия становятся сами затяжки висячих стропиловочных ферм.

Стропиловочная конструкция может включать множество деталей. Для возведения стропиловочной конструкции для банной кровли могут потребоваться:

• ригеля;
• стропилины;
• перемычки;
• стойки;
• затяжки и подкосы.

Вспомогательные детали обеспечивают усиление конструкций, создавая нужную жесткость у подкровельного каркаса.

Важно: стропилины и другие деревянные детали под нужные размеры изготавливают прямо на стройплощадке.

Установка крыши с одной скатной плоскостью на бане

При возведении кровли с одним скатом нужно сделать угол уклона таким, чтобы в дождливые периоды года с кровельной поверхности быстро и легко стекала вода, а в холодное время не скапливались снежные наносы. Поэтому значение этого параметра должно быть не меньше 20°. Самым оптимальным является угол наклона стропилин — 35°, а для районов с обильными зимними снегопадами – 45° и больше. Как крепить стропила на баню на крыше с одним скатом? Необходимо, чтобы стропилины были установлены под заранее рассчитанным углом, а также обеспечить нужную разницу высот стенок, являющихся опорными. Получить требующуюся разницу высот можно 2 способами:

1. При строительстве одну из двух опорных стенок строят выше другой.
2. На одной из стенок строения устанавливается дополнительная конструкция.

Первый способ чаще используется для возведения стенок из штучных стройматериалов. Второй способ используется в любых строениях, которые получают при этом, одновременно, фронтон, закрытый деревянными элементами или любым листовым стройматериалом. Опорные функции под стропилинами выполняют прогоны, устанавливаемые и закрепляемые на стойках.

Стропилины при возведении крыши с одной скатной поверхностью на бане перекрывают весь пролет по протяженности бани. Возможно размещение стропилин без установления подпорок, если размер пролета по длине меньше 4,5 м. Чтобы кровля стала еще более надежной, стропилины размещаются на расстоянии 0,6 м друг от друга (значение промежутка зависит от рассчитываемых в проекте крыши нагрузок и диаметра используемого стройматериала). Если значение величины пролета больше 4,5 м, обязательно под стропилины укладывают подкосы.

Это тоже важно знать:  Стропиловка кровли дома

Стропилины крепятся верхней и нижней сторонами к опорному бруску. Для обеспечения наиболее плотного контакта, в стропилинах необходимо выполнить спецвырезы. Для крепежа используются стальные гвозди, пластины и проволока.

Важно: при строительстве кровли с одной скатной плоскостью необходимо делать вынос стропилин за границы стенок строения на 0,3-0,5 м. Это защитит поверхность стенок от неблагоприятного действия природных явлений.

Монтаж двускатной крыши на бане

Стропиловочная конструкция щипцовой крыши предусматривает необходимость монтажа висячих /наслонных стропилин. Когда строительство кровли с двумя скатными плоскостями осуществляется на бане, имеющей несущую стенку внутри, легче всего устанавливать стропилины наслонного типа.

Верхняя часть наслонных стропилин прикрепляется к коньковому брусу или прогону. Чтобы этот элемент был строго горизонтален, нужно установить опорные стойки, а затем проконтролировать их размещение и высоту. Вначале устанавливаются стойки на стенках во фронтальных частях строения, а потом по шнуру, располагаемому горизонтально, определяется правильность монтажа остальных деталей конструкции. Наслонные стропилины прикрепляются гвоздями к прогону конька. А их нижняя сторона опирается на брусья мауэрлата, верхнюю часть (венец) сруба или в балку опорную. Чтобы избежать смещения стропилин, нужно выполнить врубку или поставить брус подшивной. Боковое смещение стропилин предотвратят стальные крепежные уголки.

Чтобы смонтировать каркасную основу крыши, с использованием висячей конструкции стропилин, нужно сделать несколько стропиловочных ферм, и установить их на стенки. Размер этих элементов зависит от значения уклона скатных плоскостей и протяженности пролета. Стропилины попарно прикрепляются одна к другой с закреплением в коньковой части. Чаще всего такое соединение делается встык (с использованием стальных или деревянных накладок), с применением врубки или болтового соединения внахлест. Изготовить висячие стропиловочные фермы жестко и уменьшить при этом нагрузку на стенки помогают затяжки и ригеля – перемычки, расположенные горизонтально.

Как крепить стропила на баню, каркас которой является срубом? Стропилины необходимо размещать на скользящих опорах и применять шарнирное соединение в коньковой части. В ходе своей усадки коробка бани изменяет свои геометрические формы, заложенные при строительстве. Данный процесс может деформировать кровлю. Этого можно избежать, установив специальные стальные крепежные детали — стропилины получат небольшую свободу для допустимого смещения, позволяющего исключить изменение геометрической формы и других параметров крыши. Верхняя сторона стропилин скрепляется с помощью болтов или особой стальной шарнирной пластины.

Важно: для строений бани со стандартными параметрами и конструкцией, можно использовать информацию из унифицированных справочных таблиц или имеющийся онлайн-калькулятор.

Видео «Как крепить стропила на баню»

Установка стропил двухскатной крыши своими руками: крепление, изготовление

Стропильная система – это каркас любой крыши. Именно от качества и правильности ее возведения будет во многом зависеть срок службы всей конструкции. В саму систему входит множество элементов. Но, не смотря на сложность сделать ее своим руками вполне возможно. Наиболее распространенным видом стропильной системы является двускатная крыша, о нюансах ее создания и пойдет речь ниже.

Что входит в состав стропильной конструкции

Прежде чем приступить к монтажу любой конструкции, следует узнать о ее составе и основных элементах. Каркас двухскатной крыши содержит в себе такие элементы:

• Мауэрлат – элемент, который монтируется по верхнему периметру стен. Он необходим для равномерного распределения нагрузки крыши. Очень важно, чтобы мауэрлат был строго выровнен в горизонтальной плоскости для облегчения установки стропил. В доме из деревянного бруса мауэрлатом является верхнее крайнее бревно.;
• Стропила – это основная составляющая любого каркаса крыши. В случае с двускатной крышей они соединяются попарно. В результате получается своеобразный треугольник;
• Затяжка. Этот элемент крепится в нижней части треугольника из стропил. Затяжка используется если производится возведение висячей системы. Когда стропила монтируются наслонным способом, этот элемент можно не использовать;
• Стойки. Они служат для поддержки конькового прогона. Такой элемент используется при укладке стропил наслонным методом;
• Подкосы. Они необходимы для усиления стропил.

Некоторые специалисты в такую систему также включают обрешетку. Ее применяют всегда, при любом используемом кровельном материале. Обрешетка бывает сплошного или разряженного типа. Первый вариант применяют при мягкой кровли. Если крыша покрывается металлочерепицей или профлистом, тогда используют разряженную обрешетку.

Из чего сделать стропила

При возведении любой конструкции, очень важно уделять особое внимание на качество ее элементов. Стропила для двухскатной крыши в основном, делаются из древесины. Можно приобрести уже готовые изделия или сделать все своими руками. При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого.

Приобретая материал для изготовления стропил для двускатной кровли своими руками, следует обращать внимание на следующие нюансы:

1. Древесина не должна иметь места подверженные гниению.
2. Лучше всего, чтобы доска или брус не имели сучки.
3. Важно обратить внимание на влажность материала. Для стропил используется древесина с уровнем влаги не более 10-15 процентов. В этом случае они не начнут «коробиться» при дальнейшем высыхании.

Сделать стропила для двухскатной крыши можно из брусьев или досок. Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски.

Выбор размеров стропильных ног

А как сделать стропила на двухскатную крышу? Прежде всего, следует определиться с размерами. А они будут зависеть от испытываемых конструкцией нагрузок, а также от габаритов самого дома. Зная эти параметры можно высчитать размеры стропил.

Прежде всего, следует узнать о нагрузках. Специалисты разделяют их на две категории, а именно:

• Переменные. Сюда включаются нагрузки на стропила, которые вызваны природными явлениями. Прежде всего это вес снегового покрова. Это значение зависит от количества осадков вашего региона в зимнем периоде, от уровня уклона ската, и от характеристик кровельного материала. Также к переменным нагрузкам на стропила двухскатной крыши относят и силу ветра;
• Постоянные. Здесь имеется в виду вес всех элементов составляющих крышу. Кроме того, нужно к полученному значению прибавить вес всего оборудования и инструментов, находящихся на крыше, например, системы вентиляции, телевизионные антенны и другие.

Зная, нагрузку которую могут выдержать стропила двускатной кровли, можно высчитать их сечение. Но тут стоит учитывать еще несколько факторов. Во-первых, габариты самого дома. Чем он шире, тем длиннее будут стропила. А это значит, что и их сечение нужно делать больше. Во-вторых, шаг установки стропил двухскатной крыши. Чем чаще вы их закрепите, тем меньше сечение можно использовать.

Чтобы узнать длину стропил для двухскатной крыши, можно воспользоваться теоремой Пифагора. Для этого используется высота расположения конька и половины ширины дома. Но и тут есть один нюанс. Если система будет наслонной, то стропила могут выступать за уровень стен, с их помощью делается свес кровли. Эту дополнительную длину также следует учитывать.

Как нарастить стропила

Делая стропила двускатной крыши своими руками, лучше всего выбирать брус нужной длины. Но если такие не найдутся, то их можно удлинить. Существует много способов нарастить стропила для двухскатной или другой кровли. Наиболее часто используемые из них следующие:

1. Стропила, выполненные из деревянного бруса можно соединить встык. Концы обрезаются строго под 90 градусов. Далее они соединяются и закрепляются металлическими планками или деревянными накладками.
2. Еще один способ нарастить стропила для двухскатной кровли – это применить способ косого прируба. В этом случае соприкасающиеся концы срезают под углом так, чтобы при соединении получился единый брус.
3. Если стропила для двускатной кровли будут делаться из досок, то для наращивания можно использовать метод внахлест. Концы досок должны заходить друг на друга минимум на полметра. Скреплять их лучше гвоздями, вбитыми в шахматном порядке.

Важно правильно сделать стропила для двускатной крыши. Все соединения должны быть надежными. Поэтому, места стыковки частей стропил лучше укрепить металлическими пластинами. После того, как все элементы подготовлены, можно приступать к монтажу.

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

• Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
• Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно. Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой. Назовем наиболее популярные из них:

• самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
• можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
• но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
• если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
• если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
• самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

Как монтировать стропила на двускатную кровлю

Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.

Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.

Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.

Установка стропил двухскатной крыши своими руками проводится следующим образом:

1. Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
2. Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
3. Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
4. Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
5. Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши. При этом выверяется выбранный шаг.
6. После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
7. Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Стропильная система двускатной крыши: устройство, узлы

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые в совокупности именуются стропильной системой. За многовековую историю видов и способов его организации накопилось немало, и каждый имеет свои особенности в построении узлов и разрезов. Подробнее поговорим о том, какой может быть стропильная система двускатной крыши и как должны крепиться стропила и другие элементы системы.

Содержание статьи

• 1 Структура системы фермы на крыше
• 2 с висящими рафтерами
  • 2.1 Рейбтерная система крыши для небольших домов
  • 2,2 для крыш Mansard
  • 2.3 для больших домов
.
• 3 С наслонными стропилами
  • 3.1 Безраспорные схемы и врезные узлы
  • 3.2 Варианты стропильных систем с насечками
• 4 Системы наслонных стропил с подкосами
• 5 Система для домов с двумя внутренними несущими стенами

Конструкция стропильной системы двускатной крыши

В разрезе двускатная крыша представляет собой треугольник.

Схема двускатной крыши

Теперь о составных частях системы и их назначении:

• Мауэрлат — балка, соединяющая крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковая прогонка (бортовая или коньковая) — объединяет две плоскости крыши.
• Затяжка – поперечная деталь, соединяющая противоположные стропильные ноги. Служит для повышения жесткости конструкции и компенсации разрывных нагрузок.
• Грядки — брусья, расположенные вдоль мауэрлата. Перераспределить нагрузку с крыши.
• Боковые балки — Поддерживают стропильные ноги.
• Стойки — передача нагрузки с балок на скамьи.

Скругления все еще могут присутствовать в системе. Это доски, которые удлиняют стропильные ноги, образуя свес. Дело в том, что для защиты стен и фундамента дома от атмосферных осадков желательно, чтобы крыша заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериала в 6 метров для этого зачастую недостаточно. Заказывать нестандарт очень дорого. Поэтому стропила просто выращивают, а доски, из которых это делают, называют «кобылками».

Конструкций стропильных систем довольно много. В первую очередь они делятся на две группы – с наслонными и висячими стропилами.

Отличие конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, в которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установке вертикальной опоры и системы раскосов ее можно увеличить до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости в установке мауэрлата, а это упрощает монтаж стропильных ног: не нужно делать пропилы, достаточно скосить доски . Для соединения стен и стропил используется вагонка – широкая доска, которая крепится на шпильки, гвозди, болты, ригели. При такой конструкции компенсируется большая часть распирающих нагрузок, воздействие на стены направлено вертикально вниз.

Типы стропильных систем с висячими стропилами для различных пролетов между несущими стенами

Стропильная система двускатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такая конструкция возможна, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно не рассчитывать угол наклона: конек должен быть приподнят над затяжкой на высоту не менее 1/ 6 длины пролета.

Но при такой конструкции стропила испытывают значительные нагрузки на изгиб. Для их компенсации либо берут стропила большего сечения, либо делают врезку коньковой части так, чтобы частично их нейтрализовать. Для придания большей жесткости в верхней части с двух сторон прибиваются деревянные или металлические пластины, которые надежно скрепляют вершину треугольника (тоже см. не на фото).

На фото также показано, как удлинить стропильные ноги для создания свеса крыши. Делается разрез, который должен выходить за линию, проведенную вверх от внутренней стенки. Это необходимо для того, чтобы сместить врубку и снизить вероятность поломки стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом системном исполнении

Для мансардных крыш

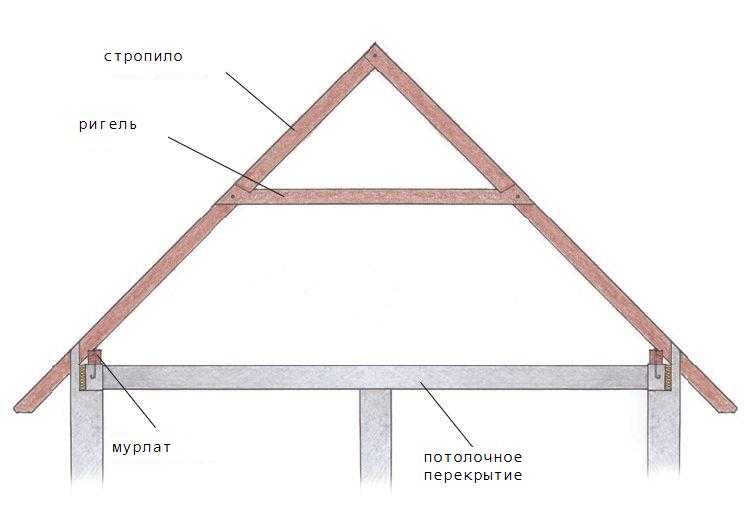

Ригельный вариант — используется при организации под кровлей жилого помещения — чердака… является основой для подшивки потолка помещения ниже. Для надежной работы данного типа системы срез ригеля должен быть нешарнирным (жестким). Оптимальный вариант – полугнилой (см. фото ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двускатной крыши и врезка прогона в сборе

Обратите внимание, что в этой схеме присутствует мауэрлат, а стропильные ноги должны выходить за пределы стен для повышения устойчивости конструкции. Для их фиксации и стыковки с мауэрлатом делается вырез в виде треугольника. В этом случае при неравномерной нагрузке на скаты крыша будет более устойчивой.

При такой схеме практически вся нагрузка ложится на стропила, поэтому их надо брать большего сечения. Иногда поднятую стяжку усиливают подвеской. Это делается для того, чтобы предотвратить его изгиб, если он поддерживает материалы обшивки потолка. Если затяжка короткая, ее можно закрепить по центру с обеих сторон досками, прибитыми к гвоздям. При значительной нагрузке и длительности таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливаются передняя бабка и подкосы. Эта конструкция имеет высокую жесткость, так как компенсируются нагрузки.

Стропильная система двускатной крыши для большого пролета и соединения конька и стропил

При таком большом пролете (до 14 метров) сделать интегральную затяжку сложно и дорого, поэтому она выполняется из двух балок. Он связан прямым или косым срезом (рисунок ниже).

Прямая и косая выемка для затягивания соединения

Для надежной посадки соединение усилено стальной пластиной с болтовым креплением. Его размеры должны быть больше размеров пропила – крайние болты вкручиваются в массив дерева на расстоянии не менее 5 см от края пропила.

Чтобы схема работала нормально, необходимо правильно сделать раскосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжки и обеспечивают жесткость конструкции. Металлические прокладки используются для усиления соединений

Крепление подкосов для стропильной системы с висячими стропилами

При монтаже двускатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно, на каждый элемент имеет большую нагрузку.

Как устроена мансардная крыша (с чертежами и схемами) читайте здесь.

С наслонными стропилами

В двускатных крышах с наслонными стропилами их концы опираются на стены, а в средней части на несущие стены или колонны. Некоторые схемы ломают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и врезные узлы

Дома из бревна или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двускатной крыши должна быть безрезьбовой. Поговорим о видах таких систем подробнее.

Простейшая безраспорная схема стропильной системы представлена ​​на фото ниже. В нем стропильная нога опирается на мауэрлат. В этой версии он работает на изгиб без разрыва стены.

Простая бесщипцовая двухскатная система с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. У первых опорная площадка обычно скошена, при этом ее длина не больше сечения бруса. Глубина выреза не более 0,25 его высоты.

Верх стропильных ног укладывается на коньковый брус, без крепления к противоположному стропилу. Сооружение получается из двух скатных крыш, которые в верхней части примыкают (но не соединяются) одна к другой.

Не рекомендуется делать такую ​​схему без опыта: при малейшей неточности исполнения появляются распорные силы и конструкция становится неустойчивой.

Гораздо проще собрать вариант со стропильными ногами, закрепленными в коньковой части. Они почти никогда не дают места стенам.

Вариант крепления стропил без распорки к стенам

Для работы этой схемы стропильные ноги внизу крепятся с помощью подвижного соединения. Для крепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу подкладывается гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Это достигается увеличением сечения элементов стропильной системы и усилением конькового узла. Он показан на фото ниже.

Армирование конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш устойчивы при наличии равномерных нагрузок. Но на практике этого практически не происходит. Предотвратить сползание крыши в сторону более высокой нагрузки можно двумя способами: установкой стяжки на высоте около 2 метров или с помощью распорок.

Варианты стропильных систем со скобами

Установка скоб повышает надежность конструкции. Чтобы он нормально работал, в местах его пересечения со водостоками нужно закрепить его к ним гвоздями. Сечение бруса для схватки используется такое же, как и для стропил.

Схемы стропильных систем двускатной крыши со схватками

Крепятся к стропильным ногам ботами или гвоздями. Возможна установка с одной или двух сторон. См. рисунок ниже для крепления схватки к стропилам и коньковому прогону.

Крепление стяжки к стропильным ногам и коньковому брусу

Для того, чтобы система была жесткой и не «ползла» даже при аварийных нагрузках, в данном варианте достаточно обеспечить жесткое крепление конькового бруса. При отсутствии возможности ее горизонтального смещения крыша выдержит даже значительные нагрузки.

Как сделать двускатную крышу (фотоотчет) читайте здесь.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавляются стропильные ноги, которые еще называют подкосами. Их устанавливают под углом 45° к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Раскос просто ставится под нужным углом к ​​балкам и прибивается гвоздями с боков и снизу. Важное требование: раскос должен быть аккуратно обрезан и плотно прилегать к стойкам и стропильной ноге, исключая возможность его прогиба.

Системы со стропильными ногами. Распорная система сверху, без распорки снизу. Узлы правильной рубки для каждого расположены рядом друг с другом. Ниже — возможные схемы крепления подкоса

Но не все дома имеют среднюю несущую стену посередине. В этом случае возможна установка подкосов с углом наклона относительно горизонта 45-53°.

Стропильная система со смещенными от центра вертикальными прогонами

Подкосные системы необходимы, если возможна значительная неравномерная усадка фундамента или стен. Стены могут сидеть по-разному на деревянных домах, а фундаменты на слоистых или пучинистых грунтах. Во всех этих случаях рассмотрим устройство данного вида стропильной системы.

Система для домов с двумя внутренними несущими стенами

При наличии в доме двух несущих стен устанавливаются две стропильные балки, которые располагаются над каждой из стен. Скамейки укладываются на промежуточные несущие стены, нагрузка от стропильных балок передается на скамейки через стойки.

Системы с ферменными балками

В этих системах коньковый прогон не устанавливается: он обеспечивает распорные силы. Стропила в верхней части соединяются между собой (врубаются и стыкуются без зазоров), стыки усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней нераспорной системе усилие затяжки нейтрализуется затяжкой. Обратите внимание, что затяжка размещается под прогоном. Тогда он работает эффективно (верхняя диаграмма на рисунке). Устойчивость можно обеспечить стойками, либо лагами — балками, установленными наискосок.
