Как крепить стропила — способы, как выполнить своими руками

Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

Как крепить стропила

Содержание статьи

• 1 Несколько слов о стропильной системе
  • 1.1 Калькулятор расчета длины стропильных ног
• 2 Варианты креплений в нижней части ног
• 3 Крепежные элементы
  • 3.1 Цены на различные виды крепежа для стропил
• 4 Соединение стропил в области конька
• 5 Технология крепления стропил к мауэрлату
• 6 Монтаж узла в коньковой части
• 7 Дельные советы
  • 7. 1 Цены на популярный модельный ряд электропил
  • 7.2 Видео – Технология крепления стропил

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

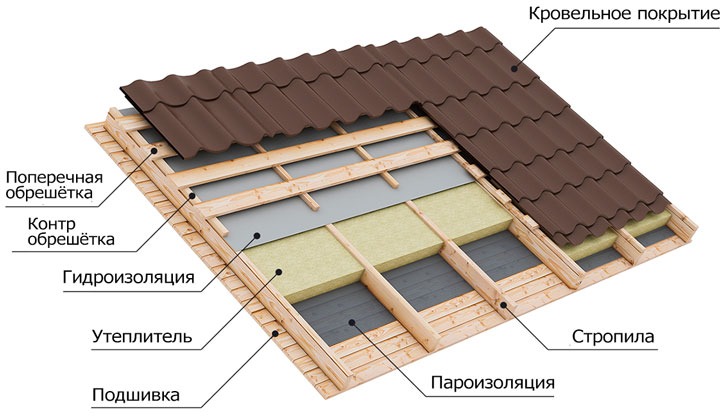

Основные части стропильной системы

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

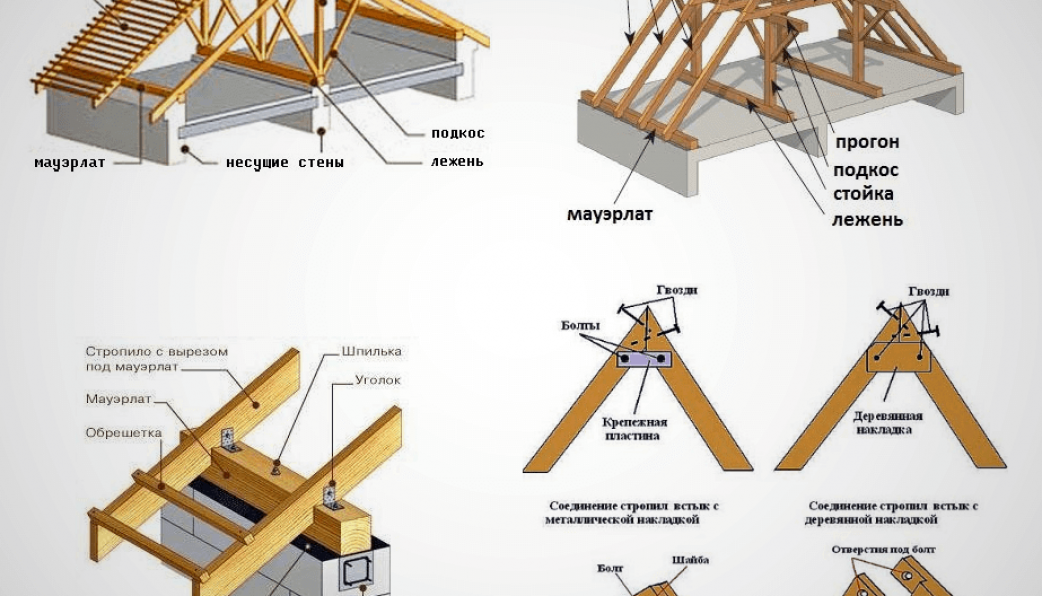

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Калькулятор расчета длины стропильных ног

Перейти к расчётам

Введите запрашиваемые значения и нажмите кнопку «Рассчитать длину стропильной ноги»

высота конька (конькового узла) h, метров

ширина здания D, метров

Для какой системы произвести расчет?

— односкатная крыша -двускатная, вальмовая ии шатровая крыша

Варианты креплений в нижней части ног

Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений.

Стропила прикреплены к мауэрлату

Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.

Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.

Узлы опирания стропил на прогон и мауэрлат

Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.

Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками.

Пример скользящих стропил

Крепежные элементы

Итак, для крепления стропил в нижней части могут использоваться:

• металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
• гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
• гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

Виды крепежных элементов

Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

Крепление стропил к мауэрлату

Цены на различные виды крепежа для стропил

Крепеж для стропил

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см.

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

Способы крепления стропильных ног

Технология крепления стропил к мауэрлату

В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

Нанесение разметки

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

Выполнение запилов

Для работы можно использовать ручную пилу

Получившаяся «пятка»

Шаг 3. Далее нога с запилом должна быть установлена на свое место.

Установка ноги с запилом

Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

Крепятся металлические уголки

Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

Для крепления используются саморезы

Еще одно фото процесса

Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

Проделывается сквозное отверстие

Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

Стягивание уголков

Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

После этого необходимо установить «глухарь»

Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

Крепление маленьких уголков

Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

Монтаж узла в коньковой части

Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

Как будут соединяться стропила

Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

Также необходимо сделать две деревянные накладки

Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

Крепление деревянных накладок

Также может использоваться специальная пластина

Дельные советы

Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.

1. Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
2. Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
3. Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.

   Вентиляция крыши

4. Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
5. Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
6. Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.

   Инструменты, необходимые для монтажа стропил

7. Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
8. Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
9. Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
10. Важно не ошибиться в расчетах при проектировании стропильной системы.

Стропила для крыши

Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

Цены на популярный модельный ряд электропил

Электропила

Видео – Технология крепления стропил

Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

установка стропил двухскатной крыши на сруб

Содержание статьи

Как установить стропила на сруб – особенности технологии

Деревянный сруб из бревна или бруса – традиционная для территории России постройка, которая может использоваться в качестве жилого дома или бани. Процесс сборки такого жилища происходит согласно выверенным веками технологиям, поэтому оно получается теплым, уютным и комфортным для жизни. Особого внимания заслуживает такая технологическая операция как налаживание стропильного каркаса, от прочности которого зависят защитные качества кровли. В этой статье мы расскажем, как правильно крепить стропила к срубу, чтобы они выдержали вес даже самого тяжелого кровельного материала, но не деформировались при усадке древесины.

Функции и виды

Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:

• Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
• Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.

Обратите внимание! Сруб изготавливается из натурального строительного материала – древесины, обладающей уникальными свойствами. После сборки конструкции начинает выравниваться влажность дерева, поэтому она дает усадку в течении первых 3-5 лет эксплуатации. Самые значительные изменения размеров происходят в первый год службы, поэтому крепление стропил рекомендуется выполнять только по прошествии этого времени.

Способы крепления

Крепление стропил к деревянному срубу – технологически сложный процесс, от правильности выполнения которого зависит прочность, целостность и долговечности кровли. В работе нужно учитывать, что дерево в процессе высыхания оседает, поэтому геометрия строения изменяется. Кроме того, этот материал подвергается термическому расширению, поэтому слишком жесткое крепление стропил на сруб вызывает деформации. Существует два типа креплений стропильных ног:

Подвижные. Подвижными креплениями стропил называют специальные «ползуны», изготовленные из металла. Благодаря им, стропильные ноги не испытывают нагрузку на прогиб, а также реагируют на малейшие температурные колебания, подстраиваясь геометрию сруба. Ползуны позволяют крепить стропильную систему до окончания усадки дома без риска деформации.

Важно! Деревянный сруб обладает уникальной способностью «дышать», он сам регулирует влажность в помещении, поэтому не имеет жестко фиксированных размеров. Подвижные крепления, откликающиеся на усадку стен и термическое расширение материала – оптимальный вариант фиксации стропил к срубу.

Способы сборки

После полной усадки деревянного сруба мастера приступают к налаживанию стропильного каркаса и возведению кровли. Этот процесс кропотливый и сложный, особенно если выполнять ту задачу в одиночку. Существует 2 способа установить каркас на мауэрлат:

• Установка готовых стропильных ферм. Эта технология заключается в сборке стропильных ферм «на земле» и дальнейшем подъеме их на место установки в готовом виде. Поднять массивные и тяжелые конструкции требуется специальная техника (автовышка, кран или трактор). Таким способом устанавливают наслонные стропила, которые весят меньше.
• Сборка ферм «на высоте». Если конструкция стропильной системы отличается большим весом и размером, а в распоряжении строителей нет специальной техники, то фермы собирают прямо на месте. Недостатком этой технологии считают сложность и неудобство производства работ.

Учтите, что опытные мастера редко пользуются технологией установкой готовых стропильных ферм, так как она не позволяет выполнять точную подгонку элементов, хотя значительно экономит время.

Последовательность работ

Главные факторы качества стропильного каркаса – точность расчетов высоты конька и длины стропил и детальное следование технологии производства работ по возведению кровли. Чтобы крыша хорошо защищала сруб от проникновения атмосферных осадков, необходимо выполнять крепление стропильных ног следующим образом:

1. Сначала нужно взять ровные доски из древесины хвойных пород без трещин или сучков. Для увеличения срока службы стропильных ног они обрабатываются антисептическим средством и антипиреном. Чтобы снизить расход пропитки, лучше острогать древесину.
2. Затем изготавливают шаблон стропильной ноги, который служит образцом для производства остальных стропил.
3. Сначала устанавливают первую и последнюю стропильную пару, а затем натягивают между ними шнурку, чтобы выровнять остальные стропила.
4. Крепят остальные стропильные пары, подрезают концы ног, чтобы они были ровными, а затем устанавливают обрешетку.

Опытные мастера рекомендуют контролировать правильность крепления стропильных ног с помощью строительного уровня, чтобы крыша была ровной, без перекосов.

Стропила на баню как крепить

Баня – непременная пристройка загородных домов. Никакие самые современные ванны или душевые не могут заменить баню, это не только помещения для принятия водных процедур и улучшения здоровья, но и место для душевного отдыха.

Стропила на баню как крепить

Крепление стропил к мауэрлату

Выбор стропильной системы

Алгоритм крепления стропил во многом определяется типом стропильной системы. Баня в абсолютном большинстве случаев имеет небольшие размеры. Такие параметры, с одной стороны, упрощают и удешевляют стропильную систему, а с другой стороны, ограничивают выбор различных вариантов ее обустройства. В настоящее время для бань чаще всего используются следующие типы крыш и стропильных систем.

Стропила односкатной крыши

Таблица. Типы стропильных систем для бани.

Способов крепления стропил существует довольно много, каждый мастер на месте определяется с решением, при этом принимаются к сведению особенности строения, пожелания застройщиков и квалификация исполнителя. Но самый важный фактор, влияющий на окончательное решение – выбранный метод фиксации стропильной системы должен быть максимально надежным.

Крыша с висячими стропилами

Варианты устройства стропильной системы двускатной крыши бани

Способы крепления стропил на двускатной крыше бани

Такая крыша немного сложнее односкатной, но имеет неоспоримые преимущества, в связи с этим двускатные варианты применяются наиболее часто. Стропильная система может быть висячей (концы ног упираются в балки потолочного перекрытия) или наслонной (стропильные ноги упираются в верхний венец сруба или мауэрлат). В банях, поставленных из пенобетонных блоков или иных кладочных материалов, для наслонной стропильной системы нужно по периметру делать армирующий пояс и устанавливать мауэрлат. Это намного усложняет процесс строительства, метод применяется довольно редко. Как крепятся стропила в главных узлах?

Конек

. Для бани применяется самый простой метод фиксации – стропильные ноги упираются друг в друга и стягиваются гвоздями или металлическими перфорированными лентами на саморезах. В случае необходимости для увеличения прочности конек может усиливаться вертикальными упорными стойками (бабками) или продольными прогонами. Для плавающих стропильных ног на коньке используется свободный метод фиксации на болт. Две стропильные ноги устанавливаются внахлест, сверлится сквозное отверстие и вставляется длинный болт или шпилька с резьбой на двух концах.

Сборка стропил на будущей бане

Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном

Профессиональные строители во всех случаях рекомендуют усиливать конструкции стропильных систем при помощи дополнительных подпорок и раскосов.

Ветровая связь

. Доска прибивается к нижней части стропил наискосок, удерживает в правильном положении одновременно не менее 3–4 элементов. Ветровые связи повышают устойчивость конструкции к боковым нагрузкам, используются только на двускатных крышах.

Назначение ветровых связей

Подстропильная нога — примеры

Вариант крепления конькового прогона

Каких и сколько усиливающих элементов использовать во время фиксации стропил, выбирает профессионал на месте. Для примера рассмотрим несколько вариантов крепления стропил на бане.

Фиксация стропильных ног на бане из пеноблоков

Стропильные ноги в таких банях крепятся к мауэрлату, установленному на армирующем поясе. Соответственно, начинать работу нужно с заливки армирующего пояса и монтажа мауэрлата.

1. По всему периметру помещения на стенах установите опалубку под заливку бетона. Для опалубки можно использовать обрезные доски толщиной примерно 20 мм, доски фиксируются к пеноблокам обыкновенными гвоздями. Усилие бетона незначительно, деформации опалубки не должно быть. Выставьте верхние кромки опалубки горизонтально по уровню.

Важно. Перед заливкой бетона в блоках просверлите отверстия и установите в них шпильки для фиксации мауэрлата. Расстояние между шпильками примерно 1,5–2 метра, следите, чтобы отверстия не попадали в кладочные швы.

1. Между крайними шпильками под уровень натяните нить, с ее помощью намного легче контролировать горизонтальность верхней плоскости раствора.
2. Заливайте подготовленный цементно-песчаный раствор или бетон в опалубку и постоянно выравнивайте его гладилкой. Для контроля пользуйтесь нитью.

Практический совет. Во время проверки положения раствора не нужно поднимать нить вверх, она будет прилипать к массе и показывать неправильное положение. Нить следует натягивать в сторону и отпускать ее как струну. Намного легче работать не с веревкой, а толстой леской.

Нить нужно натягивать в сторону

После того как стяжка полностью застынет, установите на нее мауэрлат и прочно затяните гайками. Не забывайте между мауэрлатом и стяжкой обязательно класть гидроизоляцию. Лучше пользоваться двумя слоями обыкновенного рубероида, это дешево и надежно. Для мауэрлата применяется доска толщиной не менее 50 мм и шириной в пределах 200–250 мм. Далее следует приступать к монтажу потолочных балок перекрытия, именно к ним будут крепиться нижние ноги стропил.

Шаг 1. Установите первую доску потолочного перекрытия. Ее длина должна быть примерно на 80 см больше ширины помещения, по 40 см требуется на свес с каждой стороны. Такой метод установки стропил рекомендуется для невысоких бань. За счет того, что стропильная система держится на балках перекрытия, визуально увеличивается высота бани. Если свес делать из стропильных ног, то они опускаются значительно ниже уровня мауэрлата и визуально уменьшают высоту и так небольших фасадных стен. Кроме того, крепления стропильных ног к балкам перекрытия намного проще, нет надобности делать сложные запилы на пятках. Подготовка пяток требует не только довольно много времени, но и немалого практического опыта.

Шаг 2. Рассчитайте количество и размер стропил. Расстояние между ними должно быть примерно 60 см, на конкретное значения оказывают влияние следующие факторы:

• размеры используемых пиломатериалов;
• климатическая зона расположения бани;
• характеристики кровельных покрытий;
• размеры строения;
• наличие или отсутствие дополнительных распорок стропильной системы.

Таблица размеров и других параметров стропил

Длина стропил зависит от угла наклона крыши, но строители-практики используют упрошенный метод расчета – умножают ширину бани на 2/3. К примеру, если ширина крыши 6 м, то длина одной стропильной ноги равняется 6×2/3=4 метра. Такая длина обеспечивает угол наклона крыши 30°, чего вполне достаточно для всех климатических зон нашей страны вне зависимости от максимального уровня снегового покрова.

Калькулятор расчета длины стропильных ног

Шаг 3. Подготовка стропильных ног. Делать это намного проще на ровном участке земли. Отрежьте доски по необходимой длине, уложите их рядом с балкой перекрытия. Отметьте угол отрезания в нижней и верхней части. Сделайте заготовки, проверьте правильность. Все в норме – используйте две ноги в качестве шаблона и отрезайте остальные.

Подготовленные стропильные ноги

Практический совет. Если по расчетам длина стропилины на 5–10 см больше 3 м, то ее рекомендуется уменьшить до 3 м. Дело в том, что стандартная длина пиломатериалов 6 м, нет надобности из-за нескольких сантиметров получать большое количество обрезков нестандартной длины.

Шаг 4. Установите крайние балки перекрытия, замерьте между ними расстояние и рассчитайте шаг стропилин. Для проверки правильности положение между крайними балками натяните веревку, все остальные ровняйте по ней.

Шаг 5. Прикрутите к мауэрлату балки перекрытия. Фиксировать их лучше металлическими угольниками и желтыми саморезами, черные применять не рекомендуется. Они изготовлены из каленого металла и при нагрузке быстро лопают. Как следствие, нарушается устойчивость стропильной системы. Кроме того, черные саморезы покрываются ржавчиной, что еще более уменьшает прочность фиксации нагруженных узлов стропильной системы.

Перемычки закреплены на уголки

Опытные строители пользуются не саморезами, а обыкновенными гвоздями, делают это по нескольким причинам. Во-первых, гвозди намного быстрее забивать, чем вкручивать саморезы. Во-вторых, нет надобности пользоваться шуруповертами. Работать с ними довольно сложно, особенно на высоте или в максимальной удаленности от площадки. Нижние стропилины фиксируются на торцах балок перекрытия, дотянуться туда довольно сложно, а ведь еще в вытянутой руке нужно держать шуруповерт и с большим усилием прижимать его к головке самореза. В-третьих, гвозди делаются из обыкновенной углеродистой конструкционной стали, она имеет неплохие показатели физической прочности. Если нагрузки превышают максимальные значения устойчивости, то гвоздь немного вытягивается и сохраняет прочность соединения элементов узла, а не лопается. В-четвертых, загибание острия гвоздя с другой стороны доски полностью исключает его самопроизвольное вытягивание. В-пятых, стоимость гвоздей намного ниже, чем саморезов, а их для стропильной системы понадобится большое количество.

Предпочтительнее использовать гвозди

Шаг 6. Поднимайте собранные стропилины на потолок бани и приступайте к их креплению. Перед этим подготовьте на перекрытии временный настил для ходьбы. Доски для настила выбирайте прочные, они должны выдерживать вес 2–3 человек со стропилами. Настил желательно прибить к балкам. Никогда не нарушайте правила техники безопасности, все их положения написаны на основании горького опыта. Помните, что никакая крыша и стропильная система не стоят вашего здоровья.

Шаг 7. Первую стропилину установите на крайней балке. Делать это легче и безопаснее вдвоем. Стропильную ногу выставляйте под уровень, крепите к балке гвоздями. По бокам можно пользоваться металлическими угольниками. Один строитель держит ногу, а второй прибивает ее.

Установка первой стропилины

Шаг 8. Прикрепите вторую стропилину к первой, верхние концы должны упереться друг в друга. Закрепите гвоздями конек. Имейте в виду, что гвозди следует вколачивать под углом к годичным кольцам. Это не только исключит вероятность растрескивания доски, но и существенно повысит прочность соединения.

Способы крепления стропил к бревну на срубе

Деревянный сруб из бруса или бревна – традиционная для России постройка, которая используется как для жилья, так и для хозяйственных помещений. Процесс сборки такого здания происходит согласно давно известным и постоянно совершенствующимся технологиям, поэтому дом получается уютным, теплым и комфортным для проживания. Особого внимания заслуживает устройство стропильного каркаса, ведь от его прочности и надежности зависят многие качества кровли и особенности функционирования двускатной крыши. Важно знать, как установить стропила на сруб, чтобы они выдержали все необходимые нагрузки и прослужили верно на протяжении долгих лет.

Виды и функции стропил для сруба

Стропильной системой принято называть каркас крыши, уникальную совокупность опорных элементов, придающих ей форму, уклон и достаточную несущую способность. Такой фундамент кровли изготавливается из сухой и прочной древесины, прошедшей обработку антисептическими препаратами, или же профиля из металла. Этот каркас равномерно распределяет все приходящиеся на него нагрузки между несущими стенами. На срубах используются следующие виды стропил:

• Висячие. Такие стропила имеют лишь одну точку опоры – мауэрлат, друг в друга они упираются свободным концом стропильной ноги, образуя при этом своеобразную треугольную арку. Данная конструкция для двухскатной крыши применяется, когда сруб внутри не имеет несущих стен, на которые было бы возможно установить стойки. Эта стропильная система испытывает достаточную нагрузку на распирание, именно поэтому она включает разного рода затяжки, призванные компенсировать такое напряжение. Висячие стропила отличаются своей массивностью и некоторой сложностью монтажа.
• Наслонные. Этот тип стропил имеет две точки опоры – тот самый мауэрлат и коньковый прогон, поддерживающий вертикальные стойки. Данная конструкция используется при условии, что внутри сруба имеется хотя бы одна несущая стену либо ряд колонн, на которые может быть разгружен конек. Наслонные стропила испытывают нагрузку лишь на прогиб, поэтому устанавливать их проще.

Сруб изготавливается из всем известного натурального стройматериала – древесины, которая обладает уникальными свойствами. По окончанию сборки конструкции начинается выравнивание влажности дерева, поэтому стропильная система обычно дает усадку на протяжении около 4 лет эксплуатации.

Важно! Наиболее значительные изменения размеров объекта происходят в первый год, поэтому закреплять стропила рекомендуется лишь по прошествии этого времени.

Способы крепления

Крепление стропил к срубу из дерева – технологически достаточно сложный процесс, от правильного выполнения которого напрямую зависит прочность, долговечность и целостность кровли. При работе следует учитывать, что древесина в процессе высыхания имеет свойство оседать, поэтому геометрия всего здания изменяется. Помимо этого, данный материал подвержен термическому расширению, так что слишком жестко крепить стропила на сруб не нужно во избежание деформации. Стропильные ноги к срубу можно крепить двумя видами креплений:

• Подвижные. Такими креплениями стропил называются специальные металлические крепежные изделия, позволяющие давать конструкции определенную степень свободы в движении и изменении размеров. С помощью них стропильные ноги не получают нагрузку на прогиб, а также могут реагировать на малейшие колебания температуры, подстраиваясь под геометрию сруба. Эти изделия позволяют крепить стропильный каркас до окончания усадки здания без риска деформации.
• Стационарные. Крепления неподвижного типа не оставляют запаса подвижности при установке стропил, однако они в большей степени гарантируют прочность и жесткость конструкции. В роли таких крепежных элементов выступают гвозди, деревянные нагеля, саморезы, металлические скобы, накладки и так далее.

Важно! Сруб из дерева обладает одной крайне уникальной способностью – он умеет, как говорят в народе, «дышать». Это означает, что сруб сам может регулировать влажность в помещении, из-за чего его размеры и не имеют четкой фиксации.

Подвижные крепления, способные подстраиваться под усадку стен и изменение размеров материала в результате реакции на термическое воздействие – оптимальный вариант крепления к срубу стропил.

Способы сборки

После того, как усадка деревянного сруба окончательно прошла, приступают к налаживанию стропильной системы и возведению кровли. Данный процесс сложный и кропотливый, особенно если работать в одиночку. Имеется 2 способа правильной установки каркаса на мауэрлат:

• Монтаж готовых стропильных ферм. Этот процесс заключается в сборке необходимых стропильных ферм попросту «на земле» с дальнейшим подъемом их на нужное место установки в собранном виде. Для поднятия таких массивных и тяжелых конструкций нужна специальная техника типа крана, автовышки, трактора и тому подобного. Так обычно устанавливают наслонные стропила, весящие меньше других конструкций.
• Сборка ферм «на высоте». При наличии большого веса и размеров конструкции стропильной системы наряду с отсутствием специальной техники, фермы собираются прямо на месте. Минусом данной технологии считается сложность и неудобство таких работ.

Стоит учесть, что опытные мастера достаточно редко пользуются методом установки готовых стропильных ферм, потому что эти конструкции не позволяют добиться высокой точности подгонки элементов, хоть и значительно экономят время.

Стропильная система на срубе пусть и достаточно распространенный вариант на территории России, но к вопросу монтажа стропил всегда нужно подходить со всей ответственностью, ведь от этого зависит надежность двускатной крыши и всего здания в целом.

Как добавить опору к двускатной крыше для защиты от ветра | Главная Руководства

Автор: Уильям Мачин

В отличие от вальмовой крыши, которая имеет наклонные поверхности со всех сторон, двускатная крыша имеет плоские концы, которые не могут отводить сильный ветер. В ситуациях, когда направление ветра направлено к фронтону, конструкция крыши уязвима и может быть повреждена, если ее не поддерживать должным образом. Добавление опоры к двускатной крыше состоит из установки диагональных раскосов, которые передают часть усилий на конце фронтона на потолочные балки, разделяя таким образом нагрузку, создаваемую ветром. Опытный энтузиаст по благоустройству дома может выполнить эту работу с помощью помощника.

Strongbacks

1. Встаньте стремянкой в ​​районе панели доступа к потолку. Снимите панель, чтобы получить доступ к чердаку. Если каркас крыши состоит из ферм, заручитесь услугами консультанта по строительству, чтобы создать технический план добавления опор. В противном случае перейдите к следующим шагам.

2. Измерьте расстояние торцевого стропила от пика крыши до точки, где оно соприкасается со стеной. Разделите это измерение на 3, чтобы определить верхнюю треть торцевых стропил. Это область, где диагональные распорки будут наиболее эффективными. Измерьте от вершины крыши и отметьте лицевую сторону торцевых стропил фронтона в точке одной трети с помощью маркировочного карандаша.

3. Перенесите каждую из этих точек на верхнюю часть потолочной балки на торцевой стене фронтона с помощью меловой линии или отвеса. Отметьте потолочную балку.

4. Измерьте высоту от отметок на балках до отметки одной трети на стропилах. Обратите внимание на измерения.

5. Пиломатериал для каркаса сцены размером 2 на 6 дюймов на козлах. Отмерьте две части по длине как опоры, которые в два раза длиннее высоты одной трети точек. Например, если острия имеют высоту 60 дюймов, длина опор будет 120 дюймов. Отрежьте детали циркулярной пилой.

6. Расположите каждую крепкую спинку на потолочных балках так, чтобы один конец находился на отметке на концевой балке фронтона. Расположите опору так, чтобы она была перпендикулярна фронтону и балкам, а не под заметным углом. Это не критическая позиция. Близко к перпендикуляру достаточно.

7. Прикрепите опоры вверху каждой потолочной балки с помощью шурупов размером 3/16 на 4 дюйма, гнезда и храповика. Используйте два винта в каждой балке.

Раскосы

1. Измерьте расстояние от нижней стороны обшивки крыши на отметке одной трети на стропилах фронтона до верха соответствующих нижних опор. Отрежьте два куска пиломатериала размером 2 на 6 дюймов по длине в качестве планок для крепления верхних концов диагональных раскосов к стропилам.

2. Расположите кляммеры вертикально так, чтобы нижний конец находился на конце опоры, а верхний конец ровно прилегал к поверхности стропила на отметке в одну треть. Прибейте кляммеры на лицевой стороне стропил и на опорах каркасными гвоздями по 16 копеек.

3. Измерьте расстояние от верхнего конца шипов до внешних концов соответствующих креплений. Отрежьте две распорки размером 2 на 6 дюймов по длине. Отметьте 22 угла по 1/2 градуса на одном конце каждой распорки с помощью строительного угольника. Это будут верхние концы, которые крепятся вдоль шипов. Отрежьте углы пилой.

4. Расположите раскосы с угловыми вырезами напротив лицевой стороны стропил и нижних концов рядом с соответствующими опорами на потолочных балках. Прибейте верхние концы к сторонам планок, а нижние концы к соответствующим сторонам опор.

Каталожные номера

• Flagler Emergency: защита вашего дома – Модернизация крыши

Советы

• В качестве дополнительной меры установите крестообразные распорки в середине диагональных раскосов.
• Для облегчения установки шурупов просверлите направляющие отверстия диаметром 1/4 дюйма в опорах.
• Улучшите крепёж и распорки с помощью каркасной фурнитуры в каждом соединении. Обратитесь к подрядчику или местному строительному инспектору за рекомендациями по соответствующему оборудованию и установке.

Предупреждения

• Те, у кого мало опыта работы на чердаках с открытыми трубопроводами и воздуховодами, должны заручиться услугами надежного подрядчика.
• Всегда надевайте защитные очки при работе с циркулярной пилой.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

Фронтонная распорка | Structural Building Components Association

Вопрос:

Изготовленные концы фронтонов на самом деле являются каркасами, хотя их часто называют фермами. Перемычки представляют собой «шпильки», ориентированные вертикально и обычно расположенные на расстоянии 12, 16 или 24 дюймов по Цельсию. Фронтонная торцевая рама предназначена для передачи вертикальных нагрузок с крыши на сплошную несущую стену внизу. Еще одно отличие фронтонных концевых рам от ферм, размещенных внутри конструкции, заключается в том, что рамы испытывают перпендикулярные ветровые нагрузки. Обшитый каркас передает ветровые нагрузки на кровельные и потолочные диафрагмы и наоборот. Диафрагмы крыши и потолка передают сдвигающие нагрузки на концевую раму фронтона, которая передает эти нагрузки на торцевую стену ниже и в фундамент. Для этого рама опирается на хорошо спроектированные соединения с несущей стеной и диафрагмами. Если ветровая нагрузка достаточно высока, а вертикальные стойки достаточно длинные, для рамы может также потребоваться распорка, чтобы предотвратить вращение рамы и/или коробление вертикальных стоек (см. рис. 1). По сути, это та же концепция, что и постоянное крепление полотна; поэтому проектировщик фермы несет ответственность за указание расположения раскосов для вертикальных стоек. Проектировщик здания отвечает за расчет размера и крепления раскоса, а также за то, как он передает все усилия на конструкцию. Какой максимальной длины может быть вертикальный элемент для фронтона, прежде чем потребуется боковая распорка?

Ответ:

Максимальная длина вертикального элемента зависит от ряда факторов. Первым фактором является сила ветра, которая, в свою очередь, зависит от скорости ветра, определенной кодом, средней высоты крыши, категории здания и воздействия ветра из-за топографических условий. Другими факторами являются нагрузки на крышу, а также размер, вид и расстояние между центрами вертикальных стоек. Ясно, что это не простое дело.

К счастью, большинство разработчиков ферм в компаниях, занимающихся разработкой программного обеспечения для ферм, упростили задачу, создав стандартные таблицы и детали на основе этих факторов. Лучший способ найти ответ на вашу конкретную ситуацию — позвонить вашему проектировщику ферм, чтобы обсудить детали крепления торца фронтона для вашего проекта. Проектировщик фермы может предложить использовать L-образные раскосы по длине отдельных вертикалей или горизонтальные раскосы, которые должны быть стабилизированы с помощью диагонального раскоса, входящего в диафрагмы (см. рис. 2).

РИСУНОК 2

Эти стандартные таблицы выполняют некоторую часть работы проектировщика по включению торцевой рамы фронтона в общий конструктивный проект, но они не заменяют проектировщику полного анализа. Другие факторы, которые должен учитывать строительный проектировщик:

Толщина и тип обшивки крыши.

Размер крепежа, шаг для крепления обшивки кровли к верхнему поясу торцевой рамы фронтона для сопротивления подъемным нагрузкам, боковому ветру и диафрагменным нагрузкам.

Толщина и тип стеновой обшивки, покрывающей всю фронтонную торцевую стену.

Размер и шаг крепежа для крепления обшивки торцевой стены.

Крепление торцевой рамы к несущей стене для сопротивления подъемным, сдвиговым и боковым ветровым нагрузкам.

Крепление торцевой стены к фундаменту для сопротивления подъемным, сдвиговым и боковым ветровым нагрузкам.

Система для передачи нагрузки между стеной и нижним поясом торцевой рамы фронтона.

В некоторых случаях ожидаемые нагрузки будут слишком высокими для торцевой рамы фронтона, стоечных стоек или потолочной диафрагмы. Если это так, проектировщик здания может спроектировать торцевую стену с баллонным каркасом, что устраняет необходимость в концевой ферме фронтона. Для получения дополнительной информации о раскосах торцевой рамы см.
