Опалубка для фундамента: инструкция по монтажу

Опалубка – это форма, в которую заливают бетонную смесь и оставляют до полного высыхания. От прочности и правильности монтажа опалубки зависит качество фундамента, а значит, и долговечность здания, построенного на нем. Если конструкция собрана неверно, в худшем случае она может развалиться непосредственно при заливке бетона. Последствия будут неприятными: придется снова тратить деньги на покупку материалов и бетонной смеси, а также время – на восстановление опалубки и удаление лишнего раствора, растекшегося по участку. Именно поэтому так важно уделить качеству изготовлению опалубки максимум внимания.

Такие конструкции бывают съемными и несъемными. В первом случае после высыхания бетонной смеси детали снимают – их можно использовать повторно или найти им применение в хозяйстве. Во втором случае опалубка остается в фундаменте.

В частном строительстве предпочтение чаще всего отдается ленточному фундаменту – он прост в монтаже, требует сравнительно малых затрат материалов и денег, с легкостью выдерживает высокие нагрузки, подходит даже для строительства коттеджа в несколько этажей. Кроме того, ленточный фундамент возводится максимум за пару дней. Для сравнения: на изготовление монолитного уходит около месяца.

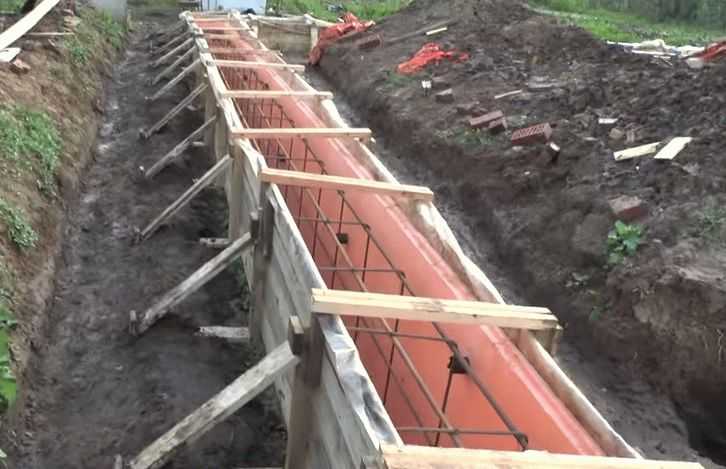

Опалубка для ленточного фундамента чаще всего изготавливается из дерева, для ее установки используются планки, колья, доски, метизы.

Конструкция должна быть идеально выверенной по уровню: допускается отклонение геометрии не более 2 мм. Поэтому установить опалубку для ленточного фундамента своими руками можно, но только при наличии опыта и знаний.

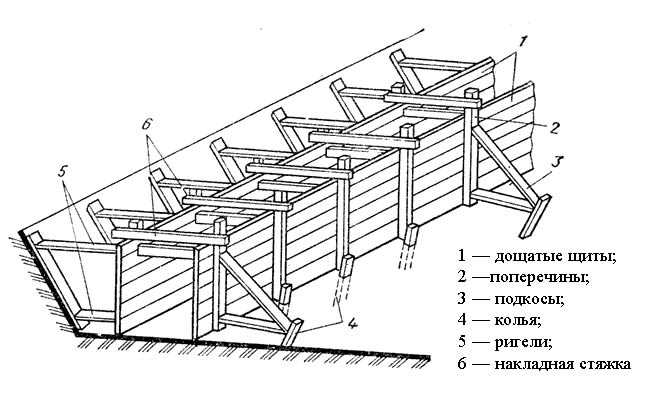

Инструкция по установке съемной деревянной опалубки

Подготовка площадки. Нужно тщательно очистить грунт от мусора, выровнять и осушить поверхность. Любая впадина или бугор может помешать работе.
Подготовка материалов. Для установки съемной опалубки подходят любые доски из древесины хвойных и лиственных пород – главное, чтобы их влажность не превышала 22%, а толщина была около 5 см. Также можно использовать ДВП, ДСП и влагостойкую фанеру. Можно использовать самые дешевые доски, «второй сорт», но, вероятнее всего, после демонтажа опалубки вам придется выбросить этот материал.
Внутреннюю поверхность деревянных щитов рекомендуется выстелить полиэтиленовой пленкой, закрепив ее мебельным степлером. В этом случае бетонная поверхность будет ровной, и раствор не сможет вытечь сквозь мелкие щели.
Установка маячных досок с обеих сторон . Это необходимо для выравнивания пути фундамента. Доски нужно устанавливать в 3-4 метра друг от друга. Расстояние должно быть таким, чтобы между маячными досками можно было установить еще несколько щитов, не оставляя щелей, но и не устанавливая элементы внахлест.
Фиксация маячных досок. Каждую из них нужно закрепить распорками и наклонными подкосами. Распорки используются не только для фиксации щитов, но и для формирования ленты нужной ширины. Важно проверить размер каждой распорки, чтобы фундамент был ровным.
Установка обычных щитов между маячными досками

. Для их крепления можно использовать натяжные крюки или пружинные скобы. Конструкцию фиксируют распорками и подкосами.
Дополнительное укрепление. Когда опалубка будет готова, нужно убедиться, что все щиты установлены правильно, нет перепадов по уровню, толщина ленты соответствует заданным параметрам. После этого щиты нужно дополнительно скрепить между собой продольными досками. От качества их фиксации будет зависеть, сможет опалубка выдержать давление бетонного раствора или нет.
Важный момент: если доски скрепляются между собой гвоздями, шляпки всегда должны быть со стороны раствора.

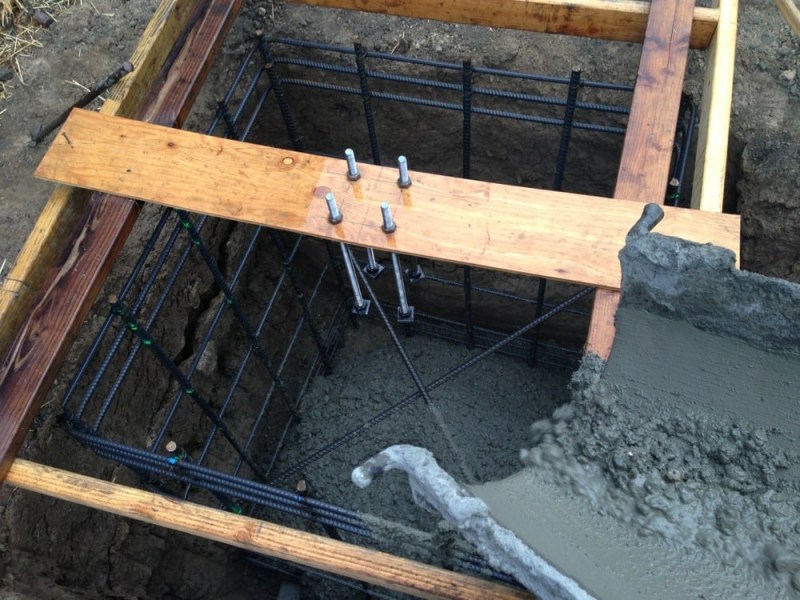

Заливка. После окончания установки опалубки в пространство между досками нужно залить бетонный раствор. Чтобы утрамбовать его, можно использовать глубинные вибраторы. Если высота опалубки больше метра, хорошим решением будет установка небольших лестниц или площадок – благодаря им бетонировать конструкцию будет существенно проще.
Демонтаж. Разбирать опалубку можно только после того, как раствор полностью высохнет. На это может уйти несколько суток. Демонтаж выполняется в обратном порядке: нужно убрать продольные доски, затем подкосы и в последнюю очередь снять щиты. Если опалубку планируется использовать повторно, нужно очистить элементы от бетона сразу после демонтажа.

Инструкция по установке несъемной опалубки

Такая опалубка состоит из пенополистирольных блоков. Комплектацию нужно подобрать заранее: должно быть достаточно линейных, угловых, низовых элементов и других деталей.

Подготовка основания. Нужно выкопать траншеи, а затем уложить на дно песчаную подушку высотой около 15 см. Песок следует утрамбовать и смочить цементным молочком. Если на фундамент планируется установить многоэтажное здание, поверх подушки рекомендуется залить слой тощего бетона высотой 5 см. В последнюю очередь на высохший бетон или песочную подушку следует выложить рулон рубероида или другого гидроизоляционного материала.
Монтаж низовых блоков опалубки. Отличие этих блоков от остальных заключается в том, что у них есть дно. Именно на этом этапе формируются контуры будущего фундамента, поэтому важно тщательно проверить правильность расположения каждого элемента.
Монтаж коробчатых блоков опалубки. У этих деталей и дно, и верхняя часть открыты. Блоки плотно соединяются между собой благодаря пазам и гребням, поэтому дополнительно скреплять их не нужно. Как правило, для возведения ленточного фундамента достаточно 2-3 слоев коробчатых блоков.
Обратите внимание: перед укладкой каждого нового слоя нужно установить в уже установленные блоки горизонтальные элементы арматурного каркаса.
Армирование конструкции. Армирующий пояс выполняется из металлических прутов, которые соединяются между собой вязальной проволокой или свариваются, образуя подобие клетки.
Заливка бетоном. В полости блоков нужно залить раствор бетона, поверхность разровнять мастерком. Когда бетон полностью высохнет, фундамент будет готов.

После пятого этапа можно продолжить возведение опалубки и установить еще несколько слоев коробчатых блоков, затем армировать их и залить бетоном. Нужно это делать или нет – зависит от того, какой высоты должен быть ленточный фундамент именно в вашем случае.

из чего сделать для столбчатого фундамента, как выставить по уровню и закрепить, фото

До того как поставить фундамент, надо сделать своими руками прочную опалубку по форме будущего основания. Важно выставить конструкцию четко по уровню, закрепить ее, чтобы бетон не проломил перегородки при заливке. Заранее решить, какой тип лучше делать: ленточный или столбчатый.

Содержание

Для чего нужна опалубка
Виды конструкций
- Съемные варианты
- Несъемная опалубка
Из чего делают
- Доска
- Листовые материалы на основе древесины
- Металл
- Экструдированный или обычный пенополистирол
- Бетонные блоки
Что еще подготовить для опалубки
Как провести расчеты
Как провести работы
- Собрать щиты
- Установить конструкцию
- Укрепить опалубку
Как снимать опалубку правильно
Важные замечания

Для чего нужна опалубка

Невозможно залить бетон без установки опалубки, если проводить работу самостоятельно, придется разобраться в вопросе. Решить, каких размеров должна быть, подготовить все, что надо. Конструкция имеет такие особенности:

Задает форму будущего основания. Делать ее, только если на руках есть проект со всеми размерами. Параметры зависят от типа почвы, на которой ставят здание, а также веса, чем тяжелее строение, тем прочнее должен быть фундамент.
Собирают из разных материалов. Частные застройщики применяют в основном дерево, но если под рукой есть прочная фанера, то можно использовать ее. Допускается ставить древесно-стружечные плиты, пластиковые щиты или металлические конструкции.
Может быть разборной или неразборной. В первом случае вначале надо соорудить конструкцию по заданным размерам, а после застывания бетона аккуратно убрать ее. Во втором используют специальные элементы из пенополистирола, которые придают форму, плюс обеспечивают утепление.
Рассчитана под большие нагрузки. Если собрать щиты из тонкой или непрочной доски, то под весом бетона поверхность вспучится или элементы просто сломаются, а раствор вытечет наружу. Поэтому берут только надежные пиломатериалы, плюс дополнительно усиливают раскосами и упорными элементами.
Не должна пропускать раствор на стыках. Из-за протечек ухудшается вид, а также снижается прочность бетона, так как он сохнет неравномерно. Если доски стыкуются неплотно, лучше застелить поверхность изнутри строительной полиэтиленовой пленкой.

Сделать конструкцию проще всего из доски толщиной от 25 мм и больше. Обычно на опалубку уходит около 20% средств, затраченных на фундамент, следует хорошо рассчитать, сколько пиломатериала нужно, чтобы снизить расходы. Укреплять получше, это не повредит, зато исключит проблемы при заливке.

Виды конструкций

Применяют один из двух типов опалубки: съемная или несъемная. Каждый со своими плюсами, стоит разобрать их и решить, какой вариант поставить. Иногда можно комбинировать разные виды, но это очень сильно усложняет проект, проще подобрать один.

Съемные варианты

Собирают на месте проведения работы, иногда ставят готовые элементы, если надо делать конструкции не в одном, а в нескольких местах. Используют даже старые доски, если они еще прочные и могут выдержать давление бетона изнутри. Помнить главные особенности:

Конструкцию легко собрать, а потом разобрать после застывания бетона. Для нее используют или готовые доски, или подручные варианты, старые пиломатериалы, куски фанеры, ДСП. Приспособить разные остатки, если прочность позволяет.
Сооружать из готовых элементов удобно потому, что потом намного проще разобрать опалубку для ленточного фундамента. Если просто сбивать доски, то при демонтаже их легко испортить.
Если приспособить то, что есть под рукой, экономия будет значительной. При покупке пиломатериалов затраты получатся выше, но если ставить их бережно, защитить поверхность строительной пленкой, то можно будет использовать их для других целей.
Надо хорошо укреплять доски, тогда их не выгнет под массой раствора. Для этого проще всего усиливать элементы дополнительными поперечинами, а также ставить раскосы, упирая их в землю.
Проводить работы возможно даже в зимнее время. Надо включать специальные системы подогрева, чтобы влага в материале не замерзла до его затвердевания. Есть даже готовые опалубки для монолитного строительства и фундамента со встроенными прогревающими элементами.
После заливки раствора выдержать конструкцию не меньше 4 недель. Такой срок нужен для набора прочности, при которой продолжают работы дальше. Раньше начинать кладку стен нельзя.

При сооружении уделить особое внимание точной разбивке участка, выведению уровня. Обязательно перемерять стороны, диагонали, чтобы не залить кривой фундамент, потом переделать работу, при этом обеспечив прочность, будет очень сложно.

Несъемная опалубка

Используют чаще всего на строениях, которые полностью делают из пустотелых элементов. Но можно соорудить только фундамент с помощью готовых блоков. Их делают из бетона либо из полистирола. Главные особенности такие:

Тут не надо выжидать 4 недели, как при использовании съемного варианта. Продолжать стройку допускается через несколько дней.
Конструкция сразу получается утепленной. Это касается использования блоков из пенопласта или экструдированного пенополистирола. Кроме хороших показателей удержания тепла основание приобретает хорошие звуко и теплоизоляционные показатели.
Сделать фундамент можно очень быстро. Но подготовка займет больше времени, так как придется готовить основание, выставлять элементы, контролировать правильное положение.
За счет арматуры конструкцию несложно усилить. Армирование повысит показатели прочности в разы, сделать его легко, прутья просто вставляют во внутренние полости.

Этот вариант обойдется дороже, зато фундамент будут сразу утеплен с обеих сторон. Поверхности получатся ровными, что упростит отделочные работы. Заливать такие основания зимой нельзя, поэтому проводить работы только при плюсовой температуре.

Из чего делают

Применить можно разные материалы, жестких требований нет, главное, чтобы они выдержали нагрузку. Лучше заранее проверить, что есть под рукой, прикинуть количество, а потом решить, что и как применять.

Доска

Использовать для конструкций любого типа, но больше всего деревянные изделия подойдут для оснований в малоэтажном строительстве. Покупать следует только обрезной вариант, иначе сделать опалубку с ровной поверхностью внутри не получится. Основные особенности такие:

Легко приобрести. Пиломатериалы можно заказать с доставкой, чтобы привезли прямо на участок, останется только разгрузить и сложить их.
Просто обрабатывать. Резать материал не составит труда обычной ручной ножовкой, но лучше подготовить электроинструмент, сверлить и строгать также несложно.
Для сборки использовать подходящий крепеж. Для увеличения прочности рекомендуется использовать саморезы, закручивать их шуруповертом, такие соединения держатся намного лучше, что важно при сборке опалубки.
Если ширина фундамента не больше 35 см, собирать конструкцию из пиломатериала толщиной от 25 до 35 мм. При ширине больше 40 см выбирать доску от 40 мм, чтобы обеспечить нужную жесткость.
Используют чаще всего сосну или ель, цена на эти варианты невысокая, а прочность нормальная.
После заливки доску аккуратно снимают, потом применяют для других работ: чернового пола, обшивки стен и т.д.

Кроме доски желательно запастись брусками для сборки элементов, а также для укрепления раскосов по сторонам, это поможет исключить выгибание поверхности. Крепеж покупать исходя из толщины соединяемых элементов, он должен входить в дерево не меньше, чем на 35 мм

Листовые материалы на основе древесины

Хорошо подойдут влагостойкая фанера, ДСП, плиты ОСП. Применять их надо по определенной технологии, чтобы получить надежную съемную опалубку для фундамента. Можно использовать все, что осталось от предыдущей стройки. Советы по выбору:

Выбирать варианты толщиной 18 мм или больше. Тонкие листы не обеспечат нужной жесткости и будут выгибаться даже при укреплении поверхности. Чем толще будет материал, тем проще провести работу.
Укреплять конструкции деревянным бруском. Прибивать его не только по периметру, делать ребра жесткости, расстояние между элементами подбирать по нагрузке. Использовать пиломатериал сечением 30х30 мм или больше.
Резать по размеру, изнутри можно закрыть поверхность пленкой, тогда лист не испачкается. Если применять ДСП или обычную фанеру не закрывая, то материал после работы придется выбросить, так как он наберет влаги, начнет вздуваться и расслаиваться.
Собирать конструкцию так же, как и деревянные варианты, укреплять стороны раскосами или стягивать проволокой для прочности.

Если есть остатки доски, а также листовых материалов, их используют вместе. Главное – грамотно совместить все части, чтобы получить ровное основание. Если покупать этот вариант под фундамент, то надо помнить, что листы режутся на узкие полосы, потом куда-то приспособить их сложно.

Металл

Чаще всего применяют готовые стальные модули, которые ставят по периметру перед заливкой бетона. Делать их самостоятельно не стоит, так как себестоимость получится в разы больше, чем при использовании древесины или листовых материалов. Целесообразно изготовить их, только если заниматься работами по заливке фундамента или сдавать модули напрокат. Главные особенности:

Легко собирать конструкцию. Элементы имеют подходящий размер, оснащены системой быстрого соединения, чаще всего нужно скрутить их болтами. После крепления внутри получится идеально ровная поверхность, фундамент не придется штукатурить или шлифовать.
Модули жесткие, не прогибаются под нагрузкой, не требуют дополнительного укрепления раскосами. Их делают из стального листа толщиной от 1 до 2 мм, который выдержит высокие нагрузки и не прогнется.
Использовать их можно очень много раз. Главное – очищать поверхность после каждого применения и складывать так, чтобы не деформировать каркас.
Фундамент в металлической опалубке получается прочнее. Это связано с тем, то поверхность не впитывает влагу, создаются оптимальные условия для равномерного высыхания бетонного раствора, а также равномерного набора прочности. Вода не испаряется с поверхности, а удерживается внутри.

Ставить стальные элементы лучше с 2-3 помощниками, так как весят они много. Одновременно выставлять части опалубки ровно, придерживать и крепить их без помощи сложно.

Вместо металлических изделий все чаще используют полимерные. Они похожи на стальные щиты, но делаются из легкого и прочного полипропилена, поэтому весят в разы меньше. При этом прочность обеспечивают ребра жесткости из металла, который покрыт оцинковкой для защиты от влаги.

Экструдированный или обычный пенополистирол

Вариант несъемной опалубки, который после заливки основания не убирают, а оставляют на месте, он становится частью сооружения. Делают из стандартного полистирола либо из прочного экструдированного варианта, у него повышенные показатели твердости, влагостойкости. Особенности такие:

Мало времени тратится на сборку. Элементы похожи на конструктор, стыкуются за счет системы соединения шип-паз.
Если подготовить траншею заранее, то под средний дом можно собрать конструкцию за пару часов. Не нужно дополнительно фиксировать стыки и скручивать их.
Фундамент сразу получается утепленным с двух сторон. Не надо проводить дополнительные работы по теплоизоляции.
Поверхность основания получится идеально ровной. Армировать ее пластиковой сеткой, потом оштукатурить или нанести декоративное покрытие, дополнительно готовить не требуется.
Элементы бывают в виде блоков, а бывают в виде плит, устанавливаемых с двух сторон. Укрепляют их специальными перемычками, которые ставят сверху и посередине, с их помощью задают ширину, которая будет идеально ровной по всей длине фундамента.

Сделать конструкцию из пенополистирола проще всего, так как изделия легкие, соединять их несложно, а снимать после заливки не нужно. Главное – хорошо посчитать количество, учесть угловые и стыковые элементы при их наличии.

Бетонные блоки

Можно ставить специальные изделия из бетона, по конструкции они напоминают вариант из полистирола. Не путать с полнотелыми элементами, из которых просто выкладывают фундамент. Это разновидность с пустотами внутри, в которые заливают бетон и тем самым делают основание прочным и монолитным. Главные особенности:

Опалубочные варианты делают так, чтобы внутрь вставлять арматуру, тем самым делая конструкцию монолитной. Пустоты большие, их удобно заполнять бетоном.
Собирать по принципу кирпичной кладки. Ставить со смещением вертикальных стыков не меньше, чем на 15 см. На каждом ряду класть арматуру и горизонтально, для этого внутри есть специальные углубления.
Работать легко и самостоятельно, изделия не очень тяжелые из-за больших пустот. Важно подготовить основание, чаще всего дно засыпается песком, утрамбовывается, заливается до поверхности земли, а наземную честь ведут блоками.
Заливать умеренно жидким раствором, чтобы он не протекал через щели между элементами. Подавать бетон аккуратно, равномерно заполнить все полости.

Этот вариант можно применять как для домов, так и для летних кухонь, бань, а также других строений. Выкладывать от одного до десяти рядов, чем выше конструкция, тем лучше ее следует укрепить изнутри арматурой для придания жесткости.

Что еще подготовить для опалубки

Кроме основного материала применять дополнительные элементы, чтобы сделать конструкцию прочнее, а также обеспечить идеальные размеры готового фундамента. Перечень может меняться, все зависит от того, из чего делают опалубку. Чаще всего используют следующее:

Раскосы. Так называют упоры, которые держат щиты в неподвижном положении и предотвращают выгибание поверхности наружу. Делают из бруска, длину подбирают по месту, ставят на всех проблемных участках. Одну сторону можно немного заострить, так удобнее вбивать в землю.
Перемычки. Используют для опалубки из дерева или листовых материалов. Прибивают в верхней части через каждых полметра, чтобы дополнительно укрепить конструкцию, обеспечить одинаковое расстояние по всей длине фундамента.
Резьбовая шпилька. Нарезать на куски подходящего размера и стягивать противоположные щиты для фиксации в правильном положении. При этом внутрь обычно ставят кусок трубы, а снаружи подкладывают широкие шайбы, тогда гайки не продавят поверхность.

Инструменты подбирать в зависимости от типа конструкции. Лучше, если все что надо будет под рукой. Выбирать удачный период с сухой погодой, желательно, чтобы в ближайшие дни не было дождей.

Как провести расчеты

Взять проект со всеми размерами. Без него нормально посчитать не получится, лучше не спешить, сделать все точно. Всегда добавлять небольшой запас – 10-15%, так как при резке остаются отходы, некоторые элементы портятся при работе. Помнить простые советы:

Изучить чертежи. Записать на листке бумаги высоту будущего основания, потом сложить длину всех поверхностей. Умножить два показателя, это первоначальный расчет опалубочной доски. Увеличить полученное число вдвое, так как ставить элементы надо не только снаружи, но и изнутри.
Определить, какую доску использовать для работы. Нужна ширина и длина. Посчитать, сколько пиломатериала понадобится для опалубки.
Рассчитать количество бруска для крепления досок. Располагать его примерно через метр, также учесть дополнительные расходы на раскосы, перемычки.
Решить, какой крепеж использовать, считать ориентировочное количество, всегда давать запас, гвоздей и саморезов по факту расходуется больше, чем по проекту.
Продумать конфигурацию арматурного каркаса. Исходя из этого подсчитать, сколько металла потребуется. Использовать варианты диаметром 8-10 мм. Скреплять с помощью вязальной проволоки.

Другие комплектующие, если они нужны, считать инструкции изготовителя. Чаще всего при покупке несъемной опалубки все, что нужно сразу идет в комплекте. Если есть инструкция, внимательно изучить ее, проводить работы строго по рекомендациям производителя.

Как провести работы

Собрать опалубку для фундамента своими руками возможно, но надо заранее приготовить материалы с крепежом. Проще всего использовать обрезную доску, из нее собирать конструкцию несложно даже если опыта в подобных работах нет. Приобретать не очень сырой пиломатериал.

Собрать щиты

Сделать заготовки, чтобы потом быстро собрать конструкцию на месте. Это упростит не только установку, но и демонтаж после высыхания бетона. Провести работу лучше заранее, сложить готовые модули под навесом или в сарае. Описание процесса:

Нарезать доску на куски. Делать длину щита от 2 до 3 метров, иначе он получится громоздким, тяжелым, переносить его придется вдвоем или даже втроем, что неудобно. Пилить паркетной пилой либо электрическим лобзиком.
Для поперечин удобнее применять брус сечением 20х40 мм или больше. Нарезать его так, чтобы перемычки получились длиннее на 20-30 см. Концы заострить, потом их удобно вбивать в землю, это упростит установку.
Положить доски на ровную поверхность, выровнять края. Выставить бруски, расстояние от краев от 15 до 20 см, между элементами делать расстояние от 70 до 100 см. Прибивать изнутри наружу, брус располагать с внешней стороны. Если использовать саморезы, закручивать по два в каждую доску. Следить, чтобы щели между элементами были как можно меньше.
Для дополнительной жесткости добавить диагональные раскосы. Просто закрепить их между основными стойками.

Если пропитать внутреннюю часть готовых щитов антисептиком, они выдержат воздействие влаги и не деформируются. Делать это рекомендуют, если элементы будут использовать не один раз.

Установить конструкцию

Перед тем, как начать работу, натянуть шнур с наружной и внутренней стороны фундамента в качестве ориентира. Освободить пространство, чтобы обеспечить доступ к площадке. Начинать лучше с внутренней стороны, если сделать наоборот, придется переступать через наружную часть. Проводить монтаж так:

Вбить по шнуру по 2-3 колышка в качестве упоров. Располагать их так, чтобы они не совпали с брусками на щитах. Заглублять не меньше, чем на 40 см, тем самым придать жесткость.
Начать установку от любого угла. Выставить первый щит, аккуратно вбить колышки в землю, проконтролировать вертикальное положение. Ставить таким же образом, пока не будет закрыта вся сторона. Если остается небольшой кусок, лучше под него собрать щит точно по размеру, вставить не на углу, а где-нибудь посередине.
Стыки соединить кусками доски. Приставить с наружной стороны, вбить гвозди или вкрутить саморезы изнутри, так соединения будут прочными.
Укрепить углы. Использовать перфорированные крепления удобнее всего. Выбрать уголки со стороной не меньше 100 мм, выставить через каждые 20 см и закрепить. Дополнительно можно прибить диагональную распорку сверху.
После установки проверить положение, убедиться, что поверхность внутри ровная, а щиты стоят вертикально.

Крепить элементы изнутри не надо, это проще сделать потом. Они нормально держатся за счет колышков, вбитых в землю, ходить лучше аккуратно, не сдвинуть конструкцию, иначе придется выставлять все заново.

Укрепить опалубку

Чтобы не покупать слишком толстый материал для опалубки фундамента, проще выбрать доску немного тоньше, а потом усилить дополнительными элементами. Так экономятся деньги, перемещать щитовую конструкцию намного проще из-за небольшого веса. Проводить работу так:

Нарезать куски бруска или доски немного больше, чем ширина будущего фундамента. Прикреплять их в верхнюю торцевую часть гвоздями либо саморезами, выдерживать одинаковую ширину. Это нужно для усиления верха при заливке бетона, когда оказывается большая нагрузка. Вместо бруска допускается использовать металлические упаковочные ленты.
Ставить раскосы из доски или брусков. Аккуратно упирать их в землю, потом прижать на щите и фиксировать, прибивая небольшой брусочек дерева, так легко удержать элемент в нужном положении. Располагать на расстоянии не больше метра, если есть сомнения в прочности, допускается ставить чаще, но не реже. Особое внимание уделить углам, укреплять их с двух сторон.
Нарезать шпильку диаметром 10 мм на куски, чтобы они были длиннее на 50-100 мм, чем ширина опалубки. Купить полипропиленовую сантехническую трубу, резать ее ножовкой или специальным секатором на куски, равные толщине фундамента.
Просверлить сквозное отверстие через обе стороны опалубки. Поставить трубу, продеть внутри нее шпильку. С наружной стороны надеть широкие шайбы, потом затянуть крепеж гайками. За счет трубы расстояние будет точным, а стяжка не даст щитам из досок или фанеры раздвинуться под весом раствора. Примеры можно посмотреть на фото в сети.

После окончания этапа обязательно перепроверить положение конструкции. Уровнем проконтролировать вертикальность щитов, рулеткой измерить расстояние на всех участках. Слегка подергать раскосы, если какой-то держится плохо, дополнительно укрепить.

Пошаговый алгоритм сооружения опалубки для столбчатого фундамента почти не отличается от сооружения ленточной конструкции. Работа даже проще, так как несложно сразу сделать готовые короба, ставить их в нужном месте, а чтобы конструкция не сдвинулась, с каждой стороны достаточно вбить по одному колышку.

Как снимать опалубку правильно

Если ошибиться при снятии щитов, или сделать работу неаккуратно, то бетон может треснуть или на поверхности образуются сколы, которые придется заделывать. Нельзя спешить с этим процессом, лучше передержать фундамент в опалубке, чем убрать ее очень рано. Особенности такие:

Может быть интересно

Бетон должен набрать не меньше, чем 50% прочности. При температуре от 15 до 20 градусов процесс займет 2 недели. Чем ниже температура, тем дольше надо выдержать материал. Если на улице жарко, поливать поверхность по утрам и вечерам, чтобы она не пересыхала.
Начать лучше всего с верхних перемычек, убрать их, после чего снять раскосы. Делать все аккуратно, не дергать элементы.
Снять шпильки, некоторые срезают их, но лучше отвернуть, потом можно использовать для других целей.
Начать снимать опалубку с углов. Отделять щиты сверху вниз, делать это аккуратно. Если перед заливкой бетона закрыть внутреннюю часть пленкой и зафиксировать ее степлером, то отделить наружный каркас не составит труда.

После разборки дерево высушить, если сложить его сырым, то материал будет гнить. Но если поверхность была оббита пленкой, то просто снять ее, поверхность останется чистой, можно приспособить пиломатериал для других целей.

Важные замечания

Делать работу следует надежно, экономить на прочности нельзя, так как если опалубку проломит или деформирует, придется провести много дополнительной работы. А иногда необходимо заливать фундамент заново. Помнить простые рекомендации:

Если размеры большие, ставить конструкцию по частям. Ограничить по длине, в этом случае торцы закрываются, но с обеих сторон должны торчать прутья арматурного пояса не меньше, чем на 50 см, чтобы после заливки новой части конструкция прочно соединилась. Если основание высокое, заливают слоями, переставляя опалубку все выше.
Укреплять как можно лучше. Если доски или фанера начали выгибаться, лопатой сдвинуть раствор, быстро продавить поверхность на место и поставить пару раскосов. Иногда на другой день обнаруживается, что несущая часть сдвинулась, трогать в этом случае ее нельзя, только после снятия элементов выравнивать поверхность перфоратором или бензорезом.
Если одна сторона упала, то работу придется переделать заново. Вначале залить остальную часть, а эту оставить, потом сделать надежно.

Чтобы проще отделить щиты после высыхания бетона необязательно закрывать поверхность пленкой. Обычная покраска тоже упростит снятие, нанести ее в 2-3 слоя, чтобы пропитать дерево.

Сделать опалубку для фундамента своими руками можно из разных материалов, вначале подобрать оптимальный вариант для возведения, потом разобраться в особенностях каждого из них. Собирать частями, соединять гвоздями или саморезами, выставлять по уровню, закреплять перемычками, раскосами, а также резьбовыми шпильками.

Стоячая вода в подготовленных основаниях: проблема или мера предосторожности?

Ассоциация бетонных фундаментов решает проблему структурной целостности бетонных оснований из-за попадания воды в земляные работы.

6 мая 2020 г.

Джеймс Р. Бэти II, F.ACI, F.TCA

Ассоциация бетонных фундаментов

Весенние дожди оставили этот фундамент со стоячей водой в котловане. Укладка бетона должна производиться заблаговременно до того, как произойдет насыщение грунта.

Вопрос: Я посетил участок своего нового дома и заметил много воды, стоящей там, где скоро будут заливать бетонные стены. Не повлияет ли это на качество бетона в моих фундаментах? – Домовладелец (Миссури)

Ответ: Это очень распространенный вопрос, особенно во время дождливого весеннего строительного сезона. Бетон, как известно, представляет собой базовую смесь воды, цемента, песка и крупного заполнителя. Кроме того, практически во всех современных смесях есть химические вещества для различных улучшений производительности. Одной из наиболее важных частей состава смеси является заданное соотношение воды и цементного материала (в/см). Эта спецификация в конечном итоге будет определять эффективные прочностные свойства смеси, а также контролировать объемные изменения во время изменений твердения.

В этой колонке ранее рассматривалась природа повышенного содержания воды в смесях.

В основе этого вопроса лежит основная идея о том, что если бетонную смесь поместить в воду, ей будет труднее высохнуть и, следовательно, затвердеть, чтобы она стала достаточно прочной, чтобы поддерживать конструкцию. В конце концов, большинство домовладельцев рассматривают бетон как жидкость, которая должна сначала высохнуть, чтобы стать твердой, и если в ней присутствует еще больше воды, она должна быть похожа на клей, которым дети пользуются в школе, и ослабевает по мере того, как вода смешивается с водой. Хотя домовладелец может быть прав. с некоторым беспокойством по поводу наличия стоячей воды, прочность бетона в фундаменте, скорее всего, не является ее частью. Перекопка этого котлована в сочетании с подвесными формами фундамента обеспечивает защиту от стоячей воды в ограниченном пространстве для этого проекта.

Как подрядчик, ваша обязанность состоит в том, чтобы гарантировать эффективность вашего строительства.

Когда речь идет о бетонной смеси, эта гарантия включает в себя несколько основных фактов:

Прочность бетонной смеси зависит от соотношения воды и цемента (или вяжущего материала) и обозначается как w/cm.
После создания на заводе готовых смесей введение воды «в» смесь ослабит бетон и может нарушить соотношение в/см больше, чем предусмотрено проектом.
Бетон весит больше, чем вода, и он будет вытеснять воду при попадании в любой контейнер или форму, а не смешиваться с этой водой.
Бетон затвердевает за счет химической реакции и не затвердевает «всухую». Вода необходима для химической реакции с вяжущим материалом. Бетонные опоры для моста через водоем — отличный пример затвердевания бетона в воде.

ACI 332-14 ¹ указано в разделе комментариев R6.2.4:
…Если опалубка позволяет воде выходить, гидравлическое давление бетонной укладки достаточно для вытеснения воды из образовавшихся участков и предотвращения сегрегации.

Этот комментарий основывается на минимальных требованиях правил не укладывать бетон в замкнутых пространствах с водой. В этом разделе признается, что масса бетона больше, чем у воды, и во время операции укладки бетон будет вытеснять или перемещать воду из-за сочетания этой массы и силы нагнетания, создающей большее гидравлическое давление, чем вода может выдержать. . Двигаясь впереди укладки бетона, вода будет выходить из сформированного пространства основания при первой же возможности. Если фундаменты вырыты в ненарушенном грунте и нет точки, в которой склон обеспечивает естественный выход, сила и вес укладки бетона все же могут заставить воду выйти через верхнюю часть пространства фундамента. Пока размещение полностью вытесняет воду, не должно быть причин для беспокойства. Только тогда, когда бетон не полностью вытеснит воду, частичный объем бетона и воды приведет к расслоению бетонной смеси, когда крупный заполнитель отделится от цементного теста.

Некоторые меры предосторожности, которые необходимо соблюдать, включают:
Предотвратите расслоение или попадание воды в смесь, толкая воду вместе с потоком бетона. Это рекомендуемая практика для всех видов укладки бетона, которая поддерживает гидравлическое давление потока бетона, влияющего на воду.
Если возможно, предусмотрите возможность стока воды во время размещения в ключевых местах опалубки.
Домовладелец, вероятно, также обеспокоен грязью, зная, что грязь мягче, чем сухая почва, и думая, что она не готова нести нагрузку бетонного фундамента и, следовательно, дома. Есть несколько фактов, которые могут успокоить домовладельца и в этом отношении:
Фундаменты и фундаменты готовятся при выемке «ненарушенного» грунта. Это означает, что поверхность почвы является связной или имеет постоянную прочность.
Стоячая вода не впитывается быстро и легко на поверхность связного грунта.
Вода может быть удалена из котлована без уплотнения почвы.
Вода, присутствующая на поверхности почвы, не представляет немедленной проблемы, так как для ее насыщения требуется время. В зависимости от типа грунта и, вероятно, для большинства грунтов, используемых для фундамента, это время может быть значительным. Однако подрядчик должен определить, было ли присутствие воды достаточным для изменения поверхности подготовленного котлована. ИРК ² содержит следующую ссылку на это состояние в разделе R401.4.2:
Сжимаемый или подвижный грунт. Вместо полной геотехнической оценки, когда верхний слой или подпочвы сжимаемы или подвижны, они должны быть удалены на глубину и ширину, достаточную для обеспечения стабильного содержания влаги в каждой активной зоне, и не должны использоваться в качестве насыпи или стабилизироваться в пределах каждой активной зоны химическим путем. , обезвоживание или предварительное насыщение.
Другими словами, когда состояние поверхности выемки изменяется или больше не соответствует условиям расчетной емкости грунта, необходимо провести восстановительные работы. Часто это крайняя мера, которую можно предотвратить с помощью некоторых общих мер предосторожности, включая:
Ограничьте время стояния воды в котловане, продвинувшись вперед с укладкой бетона или удалением воды.
Контролируйте интенсивность движения в раскопках. Пешеходное движение в местах со стоячей водой ускорит проникновение влаги в почву, что повлияет на состояние поверхности и уплотнение верхнего слоя.
Перед укладкой бетона все рыхлые илистые грунты должны быть удалены лопатой по низу опалубки, обнажая связное основание.
Насыщенные грунты имеют меньшую несущую способность, чем прогнозируемые или предполагаемые условия. В основном это происходит из-за расширения почвы, поскольку объем увеличивается с водой. Если укладка бетона может быть произведена достаточно быстро, маловероятно, что вода переместится в почву в достаточной степени, чтобы нарушить уплотнение и сохранить несущую способность. Подрядчики могут планировать стратегии выхода воды из формовочной системы, чтобы гидравлическое давление бетона вытолкнуло воду из сформированного состояния.
Если установлено, что почва перенасыщена или когда укладка не может быть произведена достаточно быстро, выемка должна быть очищена от разрыхленного грунта, грязи и воды в количестве, достаточном для восстановления несущей способности почвы, предусмотренной проектом.
Подрядчикам не следует удивляться такому беспокойству домовладельца. Знание фактов, заверение и определение ресурсов, которые могут поддержать вашу позицию, являются ключом к продуктивному разговору по этому вопросу. На самом деле, подрядчик вполне мог предвидеть ненастную погоду и, как указывалось ранее, спроектировал формы для движения воды. Подрядчик также может иметь опыт восстановления состояния насыщенного грунта, либо удаления пораженных участков, либо высушивания котлована и обеспечения уплотнения. Знание положений ACI 332-14 и IRC поможет добиться положительного результата в естественной части процесса строительства.
Ред. Примечание: Хотите узнать больше? Свяжитесь с исполнительным директором CFA Джимом Бэти по телефону 866-232-9255 или по электронной почте [email protected]. CFA является национальной ассоциацией, миссией которой является поддержка подрядчиков по монолитным работам в качестве голоса и признанного авторитета в индустрии строительства жилых домов. ACI 332-14 можно получить, связавшись с CFA или посетив Американский институт бетона (www.concrete.org) и заказав в их книжном магазине.
Каталожные номера:
Жилищные нормы и правила для конструкционного бетона (ACI 332-14) и комментарии, опубликованные Американским институтом бетона, 38800 Country Club Drive, Farmington Hills, MI 48331 | Телефон: 248-848-3700 | www.concrete.org
Международный жилищный кодекс 2012 г. для домов на одну и две семьи, опубликованный Советом по международным нормам, Inc., 4051 West Flossmoor Road, Country Club Hills, IL 60478-5795 | Телефон 1-888-422-7233 | www.iccsafe.org
Эта статья была первоначально опубликована 11 июня 2015 г.
[ВИДЕО] 10 лучших историй о строительстве на этой неделе: это самый американский пикап
Технология Water Intelligence снижает риски и затраты, связанные с повреждением водой в строительстве
Строительство фундамента на скале у моря
Советы по заливке бетонного фундамента в холодную погоду
Mazio предлагает навесное оборудование для сноса строительных площадок
Преданность движет нами
Ответы на 5 часто задаваемых вопросов о щековых дробилках
Принять участие в номинации «Лучший продукт» от Concrete Contractor 2023 (срок продлен)
подрядчиков, некоторые из них выделяются среди остальных своими инновациями и преимуществами. Крайний срок ПРОДЛЕН до 20 февраля 2023 г.
Салливан из PCA: рецессии нет, но ожидается ослабление экономики
Главный экономист PCA Эд Салливан прогнозирует ослабление экономики в 2023 году, при этом увеличение расходов, связанных с законопроектом об инфраструктуре, окажет незначительное влияние. Он также прогнозирует снижение потребления бетона в частном секторе на 3,5%.
Добавление хлорида кальция для улучшения заливки бетона в холодную погоду
Хлорид кальция является наиболее эффективным и наименее дорогим ускорителем бетона в холодную погоду. Но его использование может быть ограничено строительными нормами или запрещено некоторыми техническими условиями.
Компания Wacker Neuson представит аккумуляторный экскаватор на выставке CONEXPO
В центре внимания стенда компании Wacker Neuson — 1,7-тонный аккумуляторный экскаватор EZ17e.
Вместе мы безопаснее: осведомленность о безопасности на бетонных стройплощадках
Американская ассоциация бетононасосов объявила о своей кампании по повышению осведомленности о безопасности на стройплощадках в отношении ASME B30. 27, стандарта безопасности для систем укладки материалов.
DEWALT представляет 3-скоростную ударную отвертку Tool
Доставка 1825 дюймов-фунтов. с максимальным крутящим моментом и 3400 об/мин (без нагрузки) благодаря бесщеточному двигателю, 20V MAX* XR 1/4-in. 3-скоростной ударный шуруповерт разработан для требовательных приложений.
Giatec сокращает время калибровки датчика благодаря автоматическому определению бетонной смеси: датчик зрелости SmartRock Pro
Giatec SmartRock Pro — полностью самокалибрующийся датчик бетона, что делает его мощной инновацией в области контроля прочности бетона.
Bosch переходит на аккумуляторную платформу 18 В с 32 новыми аккумуляторными инструментами
В преддверии выставки World of Concrete 2023 ассортимент аккумуляторных инструментов на 18 В предлагает рабочим решения для бетонных, деревообрабатывающих и других работ, разработанные специально для самых тяжелых работ.
Гидравлический отбойный молоток Brokk BHB 1500 для тяжелых работ по сносу зданий
Обладая максимальной ударной силой 3050 Дж/Нм, BHB 1500 является самым мощным вариантом в линейке гидравлических отбойных молотков Brokk.
Гидравлический отбойный молоток Brokk BHB 1300 для сноса тяжелого бетона
Этот универсальный гидравлический отбойный молоток, совместимый с роботом-разрушителем Brokk 900, производит 400–900 ударов в минуту и подходит для разрушения гранита и аналогичных типов камней или поверхностей.
Разравнивайте больше и быстрее с помощью SCREEDSAVER ULTRA PLUS
Сверхмощная стрела с вылетом стрелы до 20 футов и сверхмощная головка разравнивающей плиты 14 футов 6 дюймов позволяют бетонным подрядчикам стяжка больше и стяжка быстрее, чем когда-либо прежде.
Makinex запускает новое строительное оборудование
Компания планирует представить портативный силовой блок мощностью 6 киловатт, генератор мощностью 32 кВт 480 В, смесительный ковш MS 100 и вакуумную насадку для тележки отбойного молотка.
Pouring Concrete Foundation — Illustrationen und Vektorgrafiken
Grafiken
Bilder
Fotos
Grafiken
Vektoren
Videos
Durchstöbern Sie 272
заливка бетонного фундамента lizenzfreie Stock- und Vektorgrafiken. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.
Corkieren Nach:
AM Shartbtesten
Betonmischtrommel MIT Einem Arbiter -Pointing Concrete Fount -графика, -клипарт, -мультфильмы и -символ
Vektorisometrische Hausfundamente arbeiten
verspielte linienillustration für betonmischer — заливка бетонного фундамента, графика, -клипарт, -мультфильмы и -symbole Moderne und verspielte Lineenvektorillustration mit dem im Umrissstil gezeichneten Objekt. Es ist auch einfach, die Strichbreite zu ändern und die Farbe zu bearbeiten.
gißendes фундамент флаш линии символ. векторная иллюстрация бетонной конструкции. schwarzes dünnes lineares piktogramm für die bauindustrie — заливка бетонного фундамента, графика, -клипарт, -мультфильмы и -символ
Gießendes Fundament flache Linie Symbol. Vektorumriss…
Gießen des Fundaments flache Line Symbol. Vektorskizze Darstellung der Betonconstruktion. Schwarzes dünnes lineares Piktogramm für die Bauindustrie.
beton konzeptioneller flachflieger веб-баннер — заливка бетонного фундамента сток-графика, -клипарт, -мультфильмы и -символ
Beton konzeptioneller Flachflieger веб-баннер
reparatur von gehwegen — заливка бетонного фундамента сток-графика, -клипарт, -мультфильмы и -символ
Reparatur von Gehwegen
wohngebäude-веб-сайт — заливка бетонного фундамента стоковая графика, -клипарт, -мультфильмы и -символ
Wohngebäude-веб-сайт
Wohnungsbaustelle und Maschinenzusammensetzung. Thin Line Art Symbole gesetzt. Flache Illustrationen auf Weiß isoliert.
arbeitnehmer sind in beton gießen — заливка бетонного фундамента stock-grafiken, -clipart, -cartoons und -symbole
arbeitnehmer sind in beton gießen
Arbeiter auf der Baustelle gießen Beton in Schimmel. Vektorillustration isoliert auf weißem Hintergrund
Автобетоносмеситель zwei winkel sammlung set illustration vektor — заливка бетонного фундамента stock-grafiken, -clipart, -cartoons und -symbole
Автобетоносмеситель zwei Winkel Sammlung Set Illustration Vektor
. nur schwarz und weiß für malseite, kinder buch. — заливка бетонного фундамента — графика, -клипарт, -мультфильмы и -символ
Zementmischer LKW Baustelle Fahrzeug Ausrüstung Maschine. Нур…
бетон-лкв. Бауиндустри. векторная иллюстрация — заливка бетонного фундамента стоковая графика, -клипарт, -мультфильмы и -символ
Beton-LKW. Бауиндустрия. Vektorillustration
isometrische bau-werkzeuge und materialien. gebäude. символ bauwesen isoliert weißen hintergrund. — заливка бетонного фундамента, графика, клипарт, мультфильмы и символы
Isometrische Bau-Werkzeuge und Materialien. Gebäude. Bauwesen…
Изометрические конструкции и материалы. Gebäude. Das Symbol für das Baugebäude isoliert den weißen Hintergrund. Вектор-иллюстрация
значок самосвала из промышленной коллекции. einfache linie muldenkipper-symbol for vorlagen, webdesign und infografiken — заливка бетонного фундамента, графика, -клипарт, -мультфильмы и -символ
Dump Truck Icon aus der Industriekollektion. Einfache Line…
Muldenkipper-Symbol aus industrieller Sammlung. Einfache Linee Muldenkipper Symbol for Forlagen, Webdesign und Infografiken.
konzept von hausbauphasen und fundamentarbeiten. bauarbeiter bauen wände und dach des hauses mit holzbalken. bauprozess des коттедж-gebäudes. изометрическая 3d-векторная иллюстрация — заливка бетонного фундамента, графика, клипарт, мультфильмы и символы
Konzept von Hausbauphasen und Fundamentarbeiten. Bauarbeiter…
fixingsidewalks — заливка бетонного основания stock-grafiken, -clipart, -cartoons und -symbole
Tragbarer Bau- und Abbruchabbruch-Container-Müllcontainer
Verfügbar in hoher Auflösung und guter Qualität, um den Anforderungen Ihres Projekts gerecht zu werden.
symbol für die gliederung der konstruktionsschalung — заливка бетонного фундамента стоковая графика, -клипарт, -мультфильмы и -символ
Umriss der Stahlbetonlinie
betonfundament gießen und verbreitung — заливка бетонного фундамента, графика, -картинки, -мультфильмы и -символы
Betonfundament Gießen und Verbreitung
umrisssymbol für betonbodengießlinien — заливка бетонного основания stock-grafiken, -clipart, -cartoons und -symbole
Umrisssymbol für Betonbodengießlinien
umrisssymbol für betonvibrorail-linien — заливка бетонного основания stock-grafiken, -clipart, -cartoons und -symboraile
Umrisssymbol für betonbodengießlinien -Linien
umrisssymbol für betonpumpenleitungen — заливка бетонного фундамента, графика, -клипарт, -мультфильмы и -символ
Umrisssymbol für Betonpumpenleitungen
zement gießen lkw regenbogen — заливка бетонного фундамента, графика, клипарт, мультфильмы и символы bauarbeiter gießen fundament mit beton aus betonmischer. bauprozess des коттедж-gebäudes. изометрическая трехмерная векторная иллюстрация — заливка бетонного фундамента, графика, клипарт, мультфильмы и символы
Konzept von Hausbauphasen und Fundamentarbeiten. Bauarbeiter gieße
zement-lkw-иллюстрация в минималистическом стиле — заливка бетонного фундамента стоковая графика, -клипарт, -мультфильмы и -символ
Zement-LKW-иллюстрация в минималистском стиле
кран’нбетон — заливка бетонного фундамента стоковая графика, -клипарт, — Cartoons und -symbole
Crane’nConcrete
A-stellig
zement-lkw-illustration в минималистическом стиле — заливка бетонного фундамента Stock-grafiken, -clipart, -cartoons und -symbole
Zement-LKW-Illustration в минималистическом стиле
bewehrung konstruktion sammlung icons set vektor. — заливка бетонного фундамента — графика, -клипарт, -мультфильмы и -символ
Bewehrung Konstruktion Sammlung Icons Set Vektor.
Набор иконок для строительства арматуры, вектор. Gewinde- und gehärtete Stahlbeschläge, Metall- und Basaltbewehrungsproduktion, Betonboden und Wand schwarze Konturillustrationen.
umrisssymbol für betongießlinien — заливка бетонного фундамента, графика, клипарт, мультфильмы и символы
Umrisssymbol für Betongießlinien
umrisssymbol für betonkübellinie — заливка бетонного фундамента stock-grafiken, -clipart, -cartoons und -symbole für Betonschwingungslinien
symbol für die gliederung der konstruktionsschalung — заливка бетонного фундамента стоковая графика, -клипарт, -мультфильмы и -символ
Symbol für die Gliederung der Konstruktionsschalung
umrisssymbol für betongießlinien — заливка бетонного фундамента, графика, -клипарт, -мультфильмы и -symbole
Umrisssymbol für Betongießlinien
хинтергунд дер конструкт. professionalelle fahrzeuge für bauherren. вектор-мультфильм-иллюстрация — заливка бетонного фундамента фондовая графика, -клипарт, -мультфильмы и -символ
Hintergrund der Konstruktion. professionalelle Fahrzeuge für.
