Как класть плиты перекрытия: Правильная укладка плит перекрытия /инструкция с фото

Укладка плит перекрытия на керамзитобетонные блоки: можно ли, как класть

Содержание

1. Достоинства и недостатки
2. Типы железобетонных плит
3. Правила опирания перекрытия
4. Монтажные работы
5. Заключение

Перекрытие стен из керамзитобетонного материала зависит не только от показателей прочности блоков, но и от денежных возможностей потребителя, особенностей проектного решения. Необходимо помнить, что любой из выбранных вариантов непосредственно на блоки не укладывается, понадобится устроить опалубочную конструкцию и залить армопояс для керамзитобетонных блоков под плиты перекрытия. Только после этого разрешается продолжать работы. Сегодня рассмотрим, каким образом выполняется укладка плит перекрытия на керамзитобетонные блоки.

Плиты перекрытия на керамзитобетонные блоки помогут воплотить в реальность все необычные проектные задания, являются крепкими и надежными элементами.

Достоинства данного перекрытия для объектов из керамзитобетона:

• монтажные работы выполняются быстро;
• плитами перекрываются девятиметровые пролеты;
• железобетон отличается неплохой шумоизоляцией, посторонние шумы беспокоить вас не будут;
• материал устойчив к воздействию открытого пламени;
• железобетонные перекрытия не подвержены процессу гниения.

При всех положительных моментах имеются и определенные минусы:

• для монтажа плит потребуется привлечение специальной техники, что повлечет за собой дополнительные расходы;

• монтаж плит перекрытия на керамзитобетонные блоки увеличит нагрузку на фундаментное основание;
• существует вероятность того, что придется заказать перекрытия по индивидуальным параметрам, если пролетные участки окажутся нестандартной ширины;
• в местах, в которые элемент не поместится, придется устраивать монолитную заливку, для чего потребуется опалубочная конструкция;
• за монтажом плит потребуется заливать стяжку, чтобы придать поверхности ровность;
• плиты считаются холодным материалом, нуждаются в утеплении.

Утеплить поверхность можно системой «теплый пол», паркетной доской, ковролиновым покрытием, линолеумом.

Многие сомневаются, можно ли укладывать плиты перекрытия на керамзитобетонные блоки, если отрицательных моментов у такого варианта больше.

К примеру, перекрытие плитами стен из керамзитобетонных блоков первого этажа защитит объект от влаги.

Типы железобетонных плит

До начала монтажа необходимо определиться с видом плит:

• многопустотные;
• плоские;
• шатровые панели с ребрами по периметру;
• панели с продольными ребрами.

Большой популярностью пользуются многопустотные плиты, которые делятся на две группы:

• круглопустотные;
• непрерывного формирования.

Правила опирания перекрытия

Укладка выполняется, когда подготовлена последовательность выкладки. Плиты подбираются так, чтобы обеспечить достаточное опирание перекрытия на керамзитобетонные блоки и уложить их без промежутков.

Предельно допустимые значения опираний для серии ПБ или ПК определяются их длиной:

• менее четырех метров – 7см;
• от четырех – 9 см.

Зачастую опытные мастера выполняют установку плит перекрытия на керамзитобетонные блоки с опиранием в 12 см, что позволяет гарантировать надежность в случае небольших отклонений, допущенных в момент монтажа.

При строительстве дома из керамзитобетонных блоков с плитами перекрытия, рекомендуется сразу располагать стены несущего типа на удалении, позволяющем без проблем уложить плиты.

Для расчета расстояний необходимо взять длину обычной плиты и отнять от нее 24 см. Плиты ПК и ПБ укладывают на две короткие стороны, не используя промежуточных подпор.

К примеру, длина ПК 45.15 равна 4.48 м, из которой необходимо отнять 24 см. Расстояние от стены до стены в этом случае равно 4.24 м. Перекрытие железобетонными плитами по керамзитобетонным блокам в этом случае окажется наиболее оптимальным.

А как правильно класть плиты перекрытия серии ПТ на стены из керамзитобетонных блоков? Их минимальное опирание составляет 80 см, установку выполняют с опорными точками по каждой стороне.

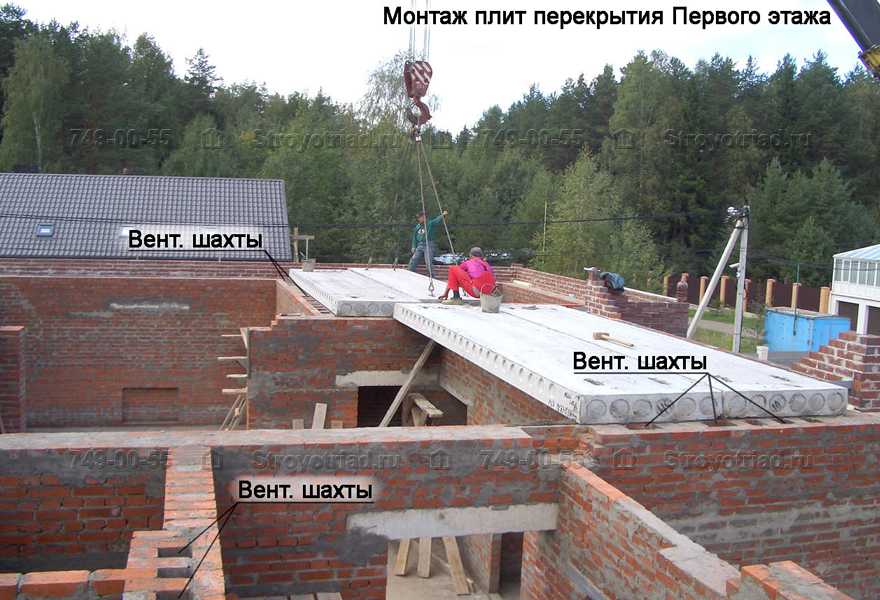

Места опираний не должны становиться препятствием для устройства вентиляционного канала. Толщина стены должна быть такой, чтобы хватило места для опирания, и осталось нужное расстояние для устройства вентиляции.

В данном случае укладка выполняется с максимальной точностью. Любое смещение плиты повлечет за собой уменьшение сечения вентиляционного канала.

Монтажные работы

Выдержат ли керамзитобетонные блоки плиты перекрытия? На этот вопрос строители отвечают уверенно – да. Принцип монтажа такой же, как на стену из кирпичного материала. Раствор, изготовленный из песка и цемента, создаст нужное сцепление плиты и стен. Разрешается выполнить дополнительное укрепление арматурой.

В работе рекомендуется пользоваться определенными правилами:

• плотность примыкания плит к стенам и равномерное распределение нагрузки обеспечивается растворной массой;
• арматура поможет выровнять поверхность, обеспечит добавочную прочность;
• многие спорят – нужен ли армопояс? Специально его устраивать необязательно, так как толщина керамзитобетонных блоков под плиты перекрытия достаточна, чтобы выдерживать массу плит и создаваемую ими нагрузку. Но в этом случае толщина стен должна быть достаточной, чтобы выдержать нагрузку;
• а как укладывать плиты перекрытия на керамзитобетонные блоки? Исключительно на стены несущего вида, чтобы не вызвать разрушений;
• кладут ли плиты на цокольный этаж? Да, только следует устроить гидроизоляционную прокладку из двух слоев рубероида.

Итак, плиты перекрытия на керамзитобетонные блоки класть можно. Но для этого следует соблюдать некоторые требования, предъявляемые к стене:

• кладка должна отличаться ровностью;
• укладку выполняют в три ряда до перекрытия арматурной сеточкой;
• верхний ряд – тычковый.

При использовании керамзитобетонных блоков под плиты перекрытия для придания объекту надежности устраивают монолитный пояс, толщина которого должна составлять пятнадцать – двадцать сантиметров. С его помощью нагрузка распределится равномерно.

А как положить плиту, если для нее не хватает места? В данном случае элемент перекрытия придется резать, используя болгарку.

По длине резка плит ПК и ПТ запрещается, так как в зоне опираний они имеют дополнительное армирование.

По длине ПБ разрезать можно, так как она изготовлена особым методом.

Распил проводится по отверстиям. Данный способ рекомендован для плит ПК, а вот для ПБ его применять не следует, потому что ширина стен между отверстиями довольно мала.

При монтаже отверстия в точках опор заливаются бетоном, заделываются минерализованной ватой. Таким образом, обеспечивается прочность в местах защемлений.

В любом случае, перекрытие получается надежным. При устройстве второго этажа перегородки из керамзитобетонных блоков на плиты перекрытий можно делать в любых местах.

Заключение

Итак, выдерживает ли керамзитобетонный блок плиты перекрытий? Однозначно – да. Только в процессе строительства рекомендуется соблюдать правила устройства кладки и монтажа железобетонных элементов.

Монтаж плит перекрытия своими руками.

    В настоящее время в нашей стране наиболее популярными являются три способа сооружения перекрытий в доме. Это монтаж плит перекрытия, устройство монолитного железобетонного перекрытия и устройство перекрытия по деревянным (реже металлическим) балкам. Обо всех этих способах и не только мы обязательно будем говорить. И первая технология, которую мы рассмотрим — это монтаж готовых плит перекрытия.

   Для начала немного о самих плитах перекрытия. В зависимости от своей формы все плиты можно поделить на плоские и ребристые. Плоские в свою очередь делятся на сплошные и пустотные. Нас сейчас интересуют пустотные, т.к. именно этот тип плит и применяется в основном в малоэтажном строительстве.

    Пустотные плиты в свою очередь также классифицируются по различным параметрам, таким как форма и размер пустот, толщина плит, технология изготовления плит, способ армирования.

    Углубляться в тему классификации я не буду. Эту информацию лучше искать на сайтах предприятий-производителей ЖБИ (железобетонных изделий). Мы лучше поговорим непосредственно о монтаже.

    Самый первый момент, на который необходимо обратить внимание ещё на стадии проектирования своего будущего дома, это возможность приобрести в Вашем районе именно плиты тех размеров, которые закладываются в проект. У каждого производителя имеется своя определённая номенклатура выпускаемых изделий и она всегда ограничена. Это действительно важно и меня удивляет то, что очень часто застройщики забывают про эту рекомендацию и потом им приходится либо рубить одну или несколько плит, либо делать на перекрытии монолитный участок. Об этом мы еще поговорим ниже.

Складирование плит перекрытия на стройплощадке.

    Конечно здорово, если у Вас есть возможность укладывать плиты перекрытия сразу же при их доставке прямо с машины, которая их привезла. Но чаще всего этого не происходит. Либо водитель настаивает на том, чтобы Вы выгрузили плиты как можно быстрее, т.к. он торопится на следующий заказ, либо плиты уложены на машине не в том порядке, в котором Вам нужно, либо Вы просто купили их заранее и класть пока не собираетесь. Во всех этих случаях плиты нужно будет складировать на Вашем участке.

   Постарайтесь выбрать для этого ровную поверхность. Никогда не кладите плиты прямо на землю. Обязательно под края плиты нужно что-нибудь положить, например, обрезки деревянного бруса. Подкладок должно быть только две, на расстоянии от краёв примерно 25-40 см. Под середину плиты подкладки ставить нельзя.

    Плиты можно складировать штабелем высотой до 2,5 метров. Подкладки под первую плиту делайте повыше, чтобы в случае возможного их вдавливания в грунт при укладке последующих плит, первая ни в коем случае не касалась земли, иначе она легко может переломиться.    Все последующие подкладки достаточно сделать даже из дюймовки (2,5 см). Располагать их в штабеле нужно строго друг над другом.

Подготовка к монтажу плит перекрытия.

    Подготовка начинается ещё в тот момент, когда каменщики выгоняют последние ряды кладки. Плиты будут ложиться ровно и без перепадов, если верхние ряды несущих стен будут ровными и будут находиться в одной горизонтальной плоскости.

    Чтобы этого добиться, обязательно во всех углах перекрываемой комнаты должны быть отметки горизонтального уровня. Ставят их ещё в процессе возведения стен с помощью нивелира, либо лазерного уровня, либо гидроуровня. И когда делается последний ряд кладки, рулеткой контролируется расстояние от отметок до верха стен. Во всех углах оно должно быть одинаково. Из своего опыта могу Вам точно сказать, что некоторые каменщики этим пренебрегают, особенно когда делают забутовочную кладку одновременно с лицевой, выполняемой «под пруток».

    Верхний ряд кирпичной кладки несущих стен должен быть тычковым. То есть, если смотреть изнутри перекрытого помещения, то на несущих стенах (на которые опираются плиты перекрытия) в самом верхнем ряду кладки должны быть видны только тычки.

    Если плиты кладутся на несущую перегородку толщиной в 1,5 кирпича (т.е. на неё плиты опираются с обеих сторон), то верхний ряд такой перегородки выкладывается одним из двух способов:

     Перед укладкой плит перекрытия на стены из различных блоков (пенобетонные, газосиликатные, шлаковые и т.п.) необходимо делать армированный бетонный пояс (обычно около 15-20 см толщиной). Делается такой пояс либо заливкой бетона в опалубку, либо с использованием специальных U-образных блоков по всему периметру коробки дома, т. е. не только по несущим стенам, но и по не несущим.

    При монтаже пустотных плит перекрытия отверстия в них необходимо заделывать. Это гораздо удобнее делать заранее, пока плиты ещё лежат на земле. Вообще, СНиП предписывает заделывать пустоты в обязательном порядке с той стороны плиты, которая опирается на наружную стену (для снижения вероятности промерзания плиты), и со стороны, которая опирается на внутреннюю перегородку, только начиная с третьего перекрытия от верха дома и ниже (для увеличения прочности). Т.е., если, допустим, в доме есть цокольное перекрытие, перекрытие между 1-м и 2-м этажом и чердачное перекрытие над 2-м этажом, то обязательно предписывается заделывать пустоты со стороны несущих перегородок только в цокольном перекрытии.

    Скажу, что мы при укладке плит отверстия заделываем всегда. Более того, в последнее время всё чаще круглопустотные плиты, приходят с заводов с уже заделанными отверстиями. Это удобно. Если же отверстия не заделаны, мы вставляем в них полуторный кирпич (можно даже половинку) и оставшиеся щели прокидываем раствором.

  Также перед монтажом плит необходимо заранее подготовить площадку для крана. Хорошо, если в месте где будет стоять кран грунт, как говорится родной, слежавшийся. Хуже, когда грунт насыпной. Если у Вас имеется подвал, нельзя ставить кран слишком близко к дому, во избежании того, что показано на рисунке ниже:

  В подобных случаях лучше заказать автокран с более длинной стрелой. Также иногда на место, где будет стоять кран, приходится сначала класть несколько дорожных плит (обычно находятся где-нибудь б/у-шные). Часто это приходится делать осенью в дождливую и слякотную погоду, когда участок на столько «разбит», что кран просто вязнет на нём.

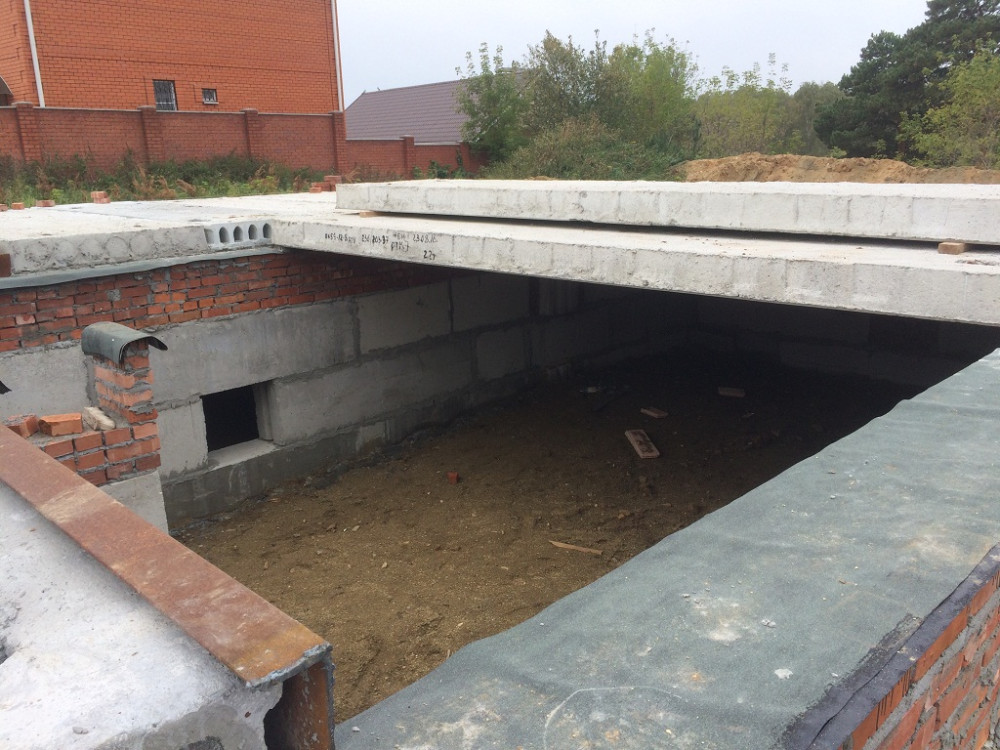

Укладка плит перекрытия.

    Для монтажа плит перекрытия вполне достаточно трёх человек. Один цепляет плиты, двое укладывают. При желании можно справиться и вдвоём, хотя не всегда. Бывает, что при перекрывании, например, второго этажа монтажники и крановщик не видят друг друга. Тогда наверху, помимо 2-х человек, непосредственно укладывающих плиту, должен быть ещё человек, который будет подавать крановщику команды.

    Укладку начинают от стены на слой раствора не более 2 см. Раствор должен быть достаточно густым, чтобы плита не выдавливала его полностью из шва. После того, как крановщик кладёт плиту на стены, он сначала оставляет стропы натянутыми. При этом с помощью лома плиту при необходимости не сложно немного подвинуть. Если верхние поверхности несущих стен были сделаны ровными, то и плиты будут ложиться ровно, без перепадов, как говорится «с первого подхода».

   Касательно величины опирания плит на стены, приведу выписку из документа «Пособие по проектированию жилых зданий. Вып. 3 (к СНиП 2.08.01-85) 6. ПЕРЕКРЫТИЯ»:

Пункт 6.16.: Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.

   При назначении глубины опирания плит перекрытий следует также учитывать требования СНиП 2.03.01—84 к анкеровке арматуры на опорах.

    Мы в своей практике стараемся делать опирание не меньше 12 см, благо сейчас есть возможность приобретать именно те плиты, которые нужны. Шаг их длин составляет 10 см.

    Часто слышу споры о том, можно ли опирать пустотные плиты перекрытия на три стороны (на две короткие и одну длинную) и на сколько можно заводить плиту длинной стороной на стену. Из того, что написано выше, следует, что опирать так плиты можно. Но это не совсем так. Если почитать указанный СНиП, то в нём говорится, что плиты, которые опираются на три стороны имеют другую схему армирования, нежели те, которые опираются только на две стороны.

    Подавляющее большинство пустотных плит, которые сейчас выпускаются заводами ЖБИ, рассчитаны именно на опирание на две короткие стороны, поэтому заводить их длинной стороной на стену не рекомендуется. При определённой нагрузке, это может привести к растрескиванию плиты. Схему армирования и следовательно возможность опирания плиты на третью сторону нужно уточнять именно у производителя.

    Также ошибкой, связанной с неправильным нагружением плиты, является перекрывание ей сразу двух пролётов (см. рис. ниже):

    При определённых неблагоприятных условиях плита может треснуть, причём место появления трещины абсолютно не предсказуемо. Если Вы всё же используете такую схему, сделайте болгаркой разрез (на глубину диска) на верхней поверхности плиты строго над средней перегородкой. Тем самым в случае чего трещина пройдёт именно по этому разрезу, что в принципе уже не страшно.

    Конечно, хорошо, если нам удаётся перекрыться исключительно целыми плитами. Но обстоятельства бывают разные и всё же иногда какую-то плиту (или даже не одну) приходится рубить вдоль или поперёк. Для этого понадобятся болгарка с алмазным диском по бетону, кувалда, лом и не самый хилый на стройке мужик.

    Чтобы облегчить работу, плиту лучше положить на подкладку. Причём эта подкладка ставится именно под линию среза. В определённый момент, плита просто разломится по этой линии от собственного веса.

    В первую очередь делаем пропил на верхней поверхности плиты болгаркой по линии среза. Затем, нанося удары кувалдой сверху, прорубаем полосу по верху плиты. Пробить бетон в области пустот довольно просто. Далее ломом пробиваем нижнюю часть плиты (также по пустотам). При рубке плиты вдоль (рубим всегда по отверстию в плите), она довольно быстро ломается. При рубке поперёк, если плита после разрушения ломом нижней части не сломалась, кувалдой наносят удары сбоку по вертикальным перегородкам плиты до победного.

    В процессе рубки попадающуюся арматуру разрезаем. Можно болгаркой, но более безопасно сваркой либо газовым резаком, особенно когда арматура в плите предварительно-напряженная. Диск от болгарки может закусить. Чтобы этого не произошло, не режьте арматуру до конца, оставляйте пару-тройку миллиметров и после разрывайте её ударом той же кувалды.

    Несколько раз в своей практике нам доводилось рубить плиты вдоль. Но никогда мы не использовали скажем так «обрубки» шириной меньше 60 см (остаётся менее 3-х отверстий), и Вам не советую. Вообще, принимая решении о рубке плиты, всю ответственность за возможные последствия Вы полностью берёте на себя, потому что ни один производитель в официальном порядке не скажет Вам, что рубить плиту можно.

    Давайте теперь посмотрим, что можно сделать, если всё-таки целого числа плит Вам не хватает, чтобы полностью перекрыть комнату:

   Способ 1 — первую, либо последнюю (может быть обе) плиты кладём, не доводя длинную сторону до стены. Оставшийся промежуток закладываем кирпичом или блоками, свешивая их не более чем на половину со стены (см. рис.):

   Способ 2 — делаем так называемый «монолитный участок». Снизу под плиты ставится опалубка из фанеры, делается арматурный каркас (см. рис. ниже) и участок между плитами заливается бетоном.

Анкеровка плит перекрытия.

    После того как все плиты уложены, производится их анкеровка. Вообще, если строительство дома ведётся по проекту, то  в нём должна присутствовать схема анкеровки. Когда проетка нет, мы обычно используем схему, показанную на рисунке:

    Анкер делается с загибанием конца в петлю, которая цепляется за монтажную петлю плиты. Прежде чем приваривать анкера друг к друг и к монтажным петлям, их надо на сколько получится натянуть.

    После выполнения анкеровки сразу заделываем раствором все монтажные проушины в плитах и русты (швы между плитами). Старайтесь не затягивать с этим, чтобы в русты не попадал строительный мусор, а в проушины не заливалась вода при дожде и снеге. Если Вы подозреваете, что вода в плиты всё же попала (например, купили плиты с уже заделанными пустотами, и дождевая вода могла попасть даже ещё при хранении на заводе), её лучше выпустить. Для этого после укладки просто просверлите перфоратором по одному небольшому отверстию в плитах снизу, в те пустоты, где находятся монтажные проушины.

    Особенно опасно нахождение воды в пустотах в зимнее время, когда дом ещё не отапливается (либо совсем не достроен) и плиты промерзают ниже нуля. Вода насыщает нижний слой бетона, и при неоднократном цикле замораживания-размораживания плита просто начинает разрушаться.

   Ещё одним способом закрепления плит является сооружение так называемого бетонного кольцевого анкера. Это своего рода тот же монолитный армированный пояс, только делается он не под плитами, а в одной плоскости с ними, также по всему периметру дома. Чаще такой способ применяется на домах из газобетонных, пенобетонных и др. блоков.

    Сразу оговорюсь, что мы его ни разу не использовали из-за значительно большей трудоёмкости. Думаю, кольцевой анкер оправдан в более сейсмоопасных регионах, чем наша Нижегородская область.

    В завершении статьи предлагаю посмотреть небольшое видео, в котором речь идёт о выборе плит перекрытия:
