Как класть мауэрлат: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

Крепление мауэрлата к кирпичной стене

Строительство дома — это трудоемкий процесс, который потребует от вас не только капиталовложений, но и определенных знаний. Наиболее часто вопросы возникают при монтаже крыши. Нужен ли мауэрлат? Как его установить? Какой кровельный материал выбрать и многое другое. Разберемся во всем по порядку.

Содержание:

1. Мауэрлат и его назначение

2. Подготовительный этап

3. Крепление мауэрлата к кирпичной стене

   • Крепление скобами

   • Крепление мауэрлата стальной проволокой

   • Крепление шпильками

   • Устройство армопояса

4. Видео

В зависимости от конструкции кровли, выбранного кровельного материала, будет зависеть нагрузка на стены и фундамент дома. Также следует учитывать ветровую нагрузку и средне годичный показатель атмосферных осадков. Так как большой снежный покров, который будет лежать на кровельной поверхности, значительно увеличит вес всей конструкции. Чтобы распределение этой нагрузки было равномерным по всей длине стены устанавливают мауэрлат.

Мауэрлат и его назначение.

Мауэрлат является «фундаментом» крыши. Это деревянный брус или бревно, которое закрепляют вдоль капитальных стен здания, и на которые опираются стропильные ноги. Для этого используют хвойные породы деревьев, чаще всего сосну. Древесина должна быть хорошо высушена. С помощью мауэрлата происходит равномерное распределение всех действующих сил на фундамент и несущие части дома. Кроме того, он позволяет привязать крышу к стенам здания. Все это делает конструкцию более жесткой и надежной. Размер бруса зависит в первую очередь от ширины стены дома, а также нагрузок, которые будут на него действовать. Чаще всего для этого используют брус сечением 100х150, 150х150, 150х200 мм

Важно: деревянный брус для мауэрлата перед установкой необходимо обработать специальными антисептическими средствами для предотвращения гниения.

Правильное крепление мауэрлата позволяет продлить срок службы используемых материалов, а также увеличить надежность всей крыши. В зависимости от материалов которые используются в строительстве дома, фиксация может быть выполнена несколькими способами. Самым распространенным материалом для строительства стен в нашей стране является кирпич. Поэтому на обустройстве мауэрлата к кирпичной стене мы остановимся более подробно.

Подготовительный этап

Устройство мауэрлата требует проведения ряда подготовительных работ кирпичной стены перед его установкой. Изначально необходимо очистить поверхность стены от мусора, выровнять ее. Если есть необходимость, то дополнительно укладывают слой цементного раствора. С внешней стороны делается кирпичный выступ, который будет защищать мауэрлат от воздействия окружающей среды.

После этого необходимо обеспечить гидроизоляцию между кирпичом и древесиной. Для этого используют рубероид, полиэтилен, гидроизол и другие материалы. Которые выстилают на очищенную поверхность стены в несколько слоев.

Крепление мауэрлата к кирпичной стене

Кирпичная поверхность выдерживают высокие вертикальные нагрузки, но может легко разрушаться под воздействием распирающих сил. Поэтому мауэрлат на кирпичной стене, будет не только распределять усилия, которые на нее приходятся, но и придаст ей большую прочность. Место укладки на кирпичной стене необходимо подготовить заранее. При этом мауэрлат укладывают ближе к внутреннему краю, защищая его с внешней стороны кирпичной кладкой.

Самыми распространенными способами крепления мауэрлата являются:

• крепление скобами;

• проволока;

• шпильки;

• армопояс.

Крепление скобами

Для этого метода фиксации необходимо подготовить предварительно деревянные пробки. Которые по размеру должны быть как кирпич. Их обрабатывают антисептиком или битумом, заворачивают в несколько слоев рубероида. Это предотвратит гниение древесины. После чего их укладывают вместе с кирпичами при строительстве стены. Их можно расположить как за несколько рядов до мауэрлата, так и непосредственно под ним. Количество таких крепежей не должно быть меньше, чем количество стропил. В данном случае установка и закрепление деревянного бруса осуществляется с помощью кованых скоб, один конец которых забивается в пробку, а второй в брус.

Крепление мауэрлата стальной проволокой

Это самый простой способ. Он не потребует от вас значительных затрат. В работе используется стальная проволока сечение 0,5 мм, которую располагают в кирпичной кладке несущей конструкции. Длина проволоки берется из расчета, что ее середина устанавливается в стене на три-четыре ряда ниже уровня расположения мауэрлата. Также дополнительно учитывается прибавка в ширину бруса и длину, которая позволит соединить и закрепить концы проволоки друг с другом. Для такого вида соединения в брусе необходимо предварительно просверлить отверстия, в которые непосредственно будет продеваться проволока. Установка мауэрлата осуществляется после окончательного застывания и высыхания цементной смеси. Между местами соединения оставляют расстояние не более 70 см, так как в противном случае возможно обрушение верхних рядов стены.

Важно: стоит уделить особое внимание просчету длины проволоки.

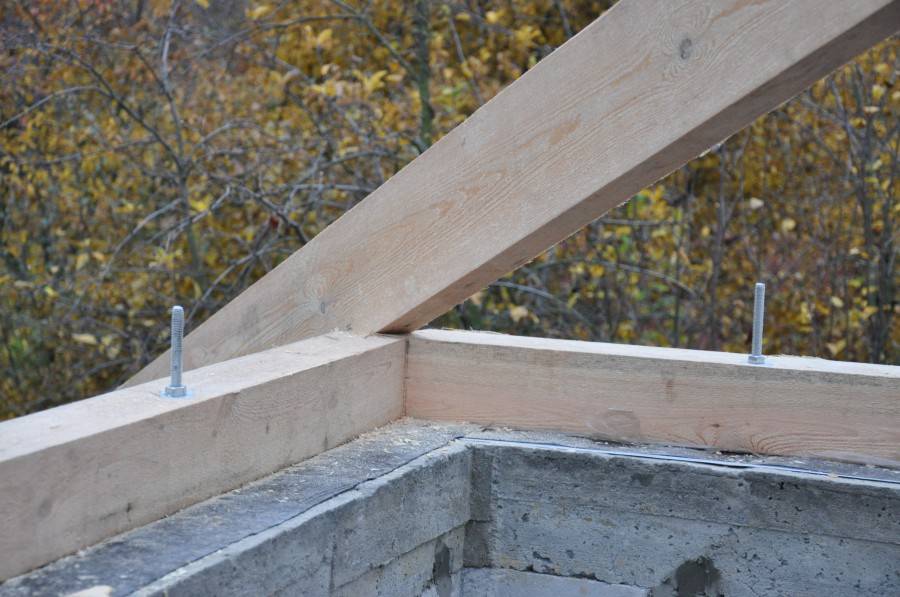

Крепление шпильками

В малоэтажном строительстве для фиксации используют специальные шпильки, которые вмуровывают непосредственно в кладку в кирпичной стене на глубину 450мм. Шпильки имеют Г-образную форму с резьбой на верхних концах. Такой способ установки потребует от вас значительных затрат сил и точности. Так как шпильки располагают вертикально минимум на три ряда ниже мауэрлата. Закрепляют их с помощью цементно-бетонного раствора.

Важно: резьбу шпилек необходимо замотать строительным скотчем, для предотвращения ее загрязнения во время монтажных работ.

Чтобы наметить места крепления и расположения шпилек на брус. Необходимо его уложить сверху них и постучать молотком. В местах где появились отметины, необходимо сделать отверстия с помощью дрели. Прежде чем произвести окончательную укладку мауэрлата, необходимо простелить несколько слоев рубероида. Фиксация будет осуществляется с помощью гаек с шайбой. Расположение шпилек в бетоне похоже с монтажом анкерных болтов в армопоясе.

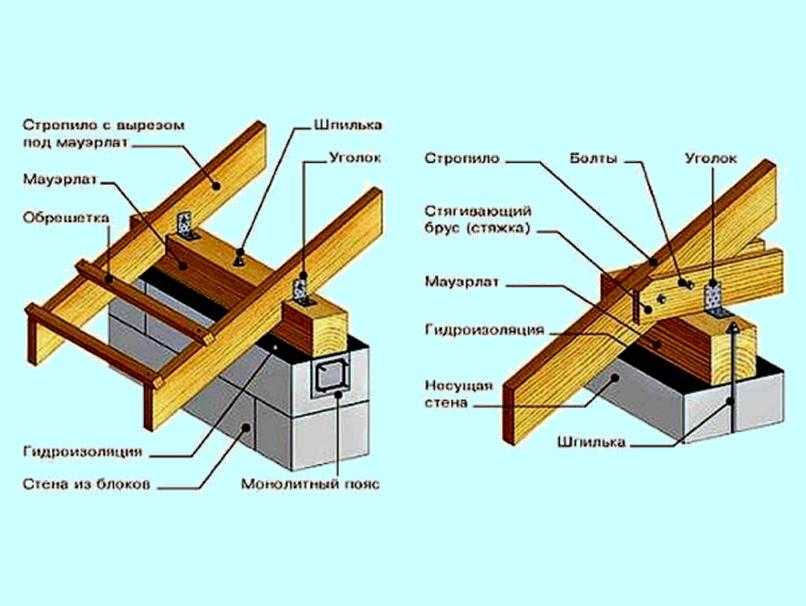

Устройство армопояса

Армопояс является самым надежным способом крепления бруса для стропил к стене. Наиболее чаще такой метод используют в строительстве зданий большой площади. А также при обустройстве жилых мансард, так как потребуются значительные финансовые затраты. Армированный пояс не только укрепляет несущие стены здания, но и позволяет выровнять их высоту по горизонтали. Установка армопояса начинается с устройства опалубки, в которую закладывают металлическую арматуру, обвязанную между собой. В середине этой металлической конструкции располагают анкерные болты. Они должны находится на одной линии. И закреплены, для большей надежности конструкции, чтобы составлять единое целое со всей опалубкой и стеной. Это все необходимо для того, чтобы в момент заливания бетона не произошло смешения болтов. Конструкцию заливают бетоном в один заход

Важно: анкерные болты должны перпендикулярно располагаться относительно стен здания.

Количество анкерных крепежей должно совпадать с количеством стропил. Но места их крепления не должны быть на одном уровне с креплением стропильных ног. После укладки мауэрлата, на анкерах закрепляют гайку и контргайки. Это гарантирует надежность крепления во время эксплуатации.

Важно: брусья для мауэрлата необходимо подбирать максимальной длины. Для соединения брусьев между собой используют косой срез с дополнительной фиксацией с помощью болтов или гвоздей. В угловых соединениях дополнительно используют металлические скобы или уголки.

Видео

Добавить комментарий

необходимые размеры, правильное крепление стропил, нюансы установки на кровлях с малым уклоном

Сделать односкатную крышу не сложно даже новичку в строительстве. Стоимость материалов для такой крыши обойдётся дешевле, чем для двускатной, вальмовой и шатровой.

Если правильно рассчитать снеговые и ветровые нагрузки, подобрать качественный материал кровельного покрытия, служить она будет долго.

Важное значение имеет грамотный монтаж мауэрлата, который «привязывает» всю конструкцию крыши к зданию.

Содержание

• 1 Что это такое и для чего нужен?
• 2 Особенности устройства и влияние небольшого наклона
• 3 Используемые материалы
• 4 Размер сечения
• 5 Способы крепления
  • 5.1 Без армопояса
    • 5.1.1 К кирпичной кладке
    • 5.1.2 К керамзитоблокам
    • 5.1.3 К газосиликату
    • 5.1.4 К шлакоблоку
    • 5.1.5 К газобетону
    • 5.1.6 К пенобетону
  • 5.2 К армированному поясу
    • 5.2.1 Толщина ж/б ленты
    • 5.2.2 Как присоединить брус?
• 6 Монтаж стропил
• 7 Защита от влаги и холода
  • 7.1 Гидроизоляция
  • 7.2 Утепление
• 8 Заключение

Что это такое и для чего нужен?

Опорная балка, которую закладывают по периметру фасадных стен в основании крыши, называют мауэрлатом. В классическом исполнении он выполняется из бруса и поддерживает стропильную систему крыши.

Мауэрлат объединяет и удерживает все составляющие крыши. Закрепляется сразу к стенам, если они выполнены из прочного непористого материала. В противном случае используется армопояс. Назначение:

• позволяет распределять нагрузку от крыши;
• предотвращает перекосы;
• устраняет парусность;
• привязывает конструкцию крыши к коробке.

Для расчёта толщины мауэрлата учитывают климатические условия, сопоставляют с масштабами и весом здания, материалами кровли и стен. Особое внимание этому элементу здания уделяют в регионах, где нередко бушуют ураганные ветры, а зимой увеличена снеговая нагрузка.

Особенности устройства и влияние небольшого наклона

Крыша, которая состоит из одного ската, предполагает увеличенную высоту одной из стен.

Когда строение сделано из бревна или бруса, функцию опорной балки исполняет верхняя обвязка сруба. Стропильная система выглядит как прямоугольный треугольник.

В теории стропила должны прикрепляться к мауэрлату, смонтированному на армопоясе стены. Однако на лёгких строениях с небольшим уклоном и небольшими нагрузками, его можно уложить непосредственно на стенах и закрепить анкерами либо скрутить вмурованной в раствор между кирпичами проволокой (подробно о том, каким должен быть минимальный угол наклона односкатной крыши, читайте тут).

Верхнюю плоскость стен застилают влагозащитным материалом, чтобы обеспечить опорному брусу надёжную преграду от влаги.

Используемые материалы

Чаще конструкция крыши полностью сделана из древесины, скреплённых досок или бруса. На производственных строениях и хозпостройках чаще применяют металлопрофиль.

• Металлопрофиль. Металлические конструкции считаются наиболее долговечными, чем древесина, выдерживают повышенные нагрузки.

  Металлопрофиль может быть в виде круглых стальных труб или с квадратным профилем. В паре с металлопрофилем есть возможность задействовать брус.

• Скреплённые доски. Доски целесообразно применять в каркасном строительстве, для лёгких зданий.

  Для тяжёлых строений доски использовать не рекомендуется. Не выдержит она и кровлю с дополняющими элементами, увеличивающими общую массу крыши, например, утеплителями. Скреплённые доски фиксируют по периметру строения.

  Древесину надо выбирать качественную, хорошо просушенную, прочную. Доски не должны потрескаться при эксплуатации от воздействия дождя, солнца, ветра.

• Брус. Брус укладывают по периметру крыши под стропильные балки. Это позволит пропорционально распределять нагрузку. Главное условие: отсутствие сучков. Если без этого не обойтись, их размер не должен превышать две трети толщины бруса. Сучки могут спровоцировать раскол конструкции.

  Мауэрлат из бруса используют для кирпичных и пеноблочных домов. Перед тем, как укладывать его стены, древесину тщательно со всех сторон обрабатывают антисептиком.

Размер сечения

Минимально допустимые параметры сечения бруса по СНиП II-26-76 должны быть 10 см х 10 см. Это позволит крепко удерживать крышу.

Специалисты рекомендуют подстраховаться и увеличить сечение до 15 см х 15 см либо 10 см х 15 см. Уменьшать эти параметры нельзя, крыша будет ненадёжной и не выдержит снеговых и ветровых нагрузок.

Способы крепления

Опору для крыши необходимо неподвижно и точно зафиксировать анкерными болтами, проволокой, пробками из древесины или оцинкованными шпильками:

• Анкерными болтами. Самый надёжный элемент закрепления основания крыши — анкерный болт. Число крепежей должно равняться количеству стропил, допускается больше.

  Для прочной фиксации их выставляют ровно по линии, сами болты должны стоять исключительно вертикально. Анкера не располагают в местах, где закрепляются стропильные ноги.

  Если планируется использовать анкерные болты для крепления мауэрлата на пено-, газобетонный дом, сверху заливают армопояс.

  Газобетон слишком «мягкий», чтобы крепить к нему мауэрлат.

• Проволокой. Несложный метод закрепления мауэрлата предполагает использование 6-ти миллиметровой проволоки. Правила крепления:
  1. В верхних рядах кладки в раствор замуровывают куски проволоки.
  2. Соблюдается дистанция между отрезками не менее 0,6 м.
  3. Концы проволоки для обвязки балки должны свисать на 0,25 м.

  Такой достаточно простой метод подойдёт для кирпичных зданий.

• Стальными шпильками.
  Метод закрепления опорного бруса стальными шпильками применим для лёгких домов. Металлические элементы с оцинкованным слоем Г-образной формы утапливают в раствор каменной кладки и впоследствии применяют для закрепления опорной балки.

  В раствор штыри погружают на 0,4-0,5 м. Из стены шпильки должны выступать на 5 см.

  Шпильки иногда приваривают к металлической квадратной пластине. Вставляют их в момент кладки последних рядов стен.

• Пробками из древесины. Когда речь идёт о летних строениях, хозпостройках, используют пробки из дерева. Каждый крепёж тщательно обрабатывают антисептическим материалом и покрывают рулонным влагоизолятором. Иногда пробки выпиливают из бруса и пропитывают битумом. Закладывают в стену на дистанции 0,6 м.

Без армопояса

Мауэрлат может стать связующим звеном между стенами и крышей без армопояса, всё зависит от материала стен. На пористые блоки лучше устанавливать армопояс, но даже без него, при соблюдении технологии крепления, можно добиться достаточной жесткости конструкции.

К кирпичной кладке

Кирпичную кладку внешних стен завершают горизонтальной поверхностью либо с уступом.

Первый вариант предусматривает привязку крыши на внутренней стороне, с обязательным утеплением блоков.

Выбор крепежей привязан к масштабам строения, климатическим условиям. Чтобы привязать опорный брус к стенам из кирпича используют:

• анкерные болты;
• вмурованные оцинкованные шпильки;
• проволоку, выступающую из стен.

Поверх кладки выстилают влагоизоляционный слой из гидроизола, линокрома, любого рулонного кровельного материала.

К керамзитоблокам

Хрупкий керамзитный блок не выдерживает жёстких крепежных элементов, которые приводят к расколу блока. В этом случае для крепления мауэрлата к стенам используют химические анкеры. Они бывают двух видов:

• Полимерные, которые закладывают в блок из пистолета-дозатора.
• Ампульные выглядят как капсулы, которые вставляют в блок.

Сделаны такие крепежи из особенных химических веществ, которые способны быстро затвердевать, обладают долгим эксплуатационным сроком.

К газосиликату

Для газосиликатных стен подойдут металлические шпильки. Монтаж шпилек выполняют с равным шагом и вертикальным заглублением. Для точности выполнения работ подготавливают шаблон из доски с отверстием для шпильки.

Для крепежей 12 мм понадобятся отверстия Ø14 мм. В брусе просверливают отверстия по размерам диаметров шпильки. Для блоков размером 37,5 см понадобятся шпильки Ø12 мм, длиной 33 см. Концы штырей усиливают шайбами.

К шлакоблоку

Для малых построек из шлакоблока в роли крепежей используют вмурованные шпильки.

Для масштабных строений подойдут анкерные болты. Штыри монтируются с дистанцией 0, 8 м. Они должны выступать от внешней плоскости стены на 0,2 м.

Заблаговременно размечают шаг между анкерами, ввинчивают болты и фиксируют мауэрлат. Обязательно используют гидроизоляционную подложку.

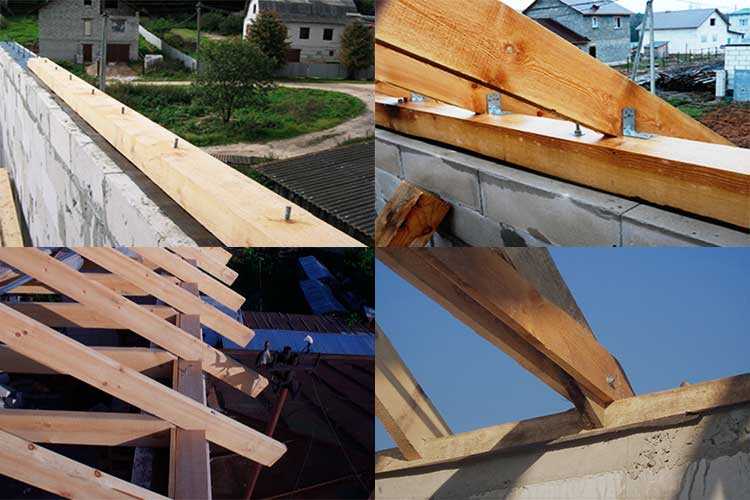

К газобетону

Закрепить мауэрлат на газобетон можно стальной проволокой. Этот способ позволяет минимизировать отрицательную сторону газобетона — его мягкую структуру. Для этого между последним и предпоследним рядами в раствор утапливают отрезки проволоки.

Свисающие концы проволоки должны остаться такой длины, что её хватило для свободной обвязки опорной балки. Мауэрлат укладывают на стены и скручивают. Количество кусков проволоки зависит от периметра стен. Шаг выдерживается в границах 50-60 см.

К пенобетону

Наилучшим способом фиксации мауэрлата на пеноблок является использование проволоки. Между стенкой и брусом прокладывают влагозащитный слой.

В последних рядах стены закладывают металлическую проволоку. Центр закладывают под блоки, концы выводят. Выступающего отрезка должно хватить для того, чтобы свободно продеть проволоку сквозь балку и выполнить скрутку. Крепежей должно быть столько, сколько стропильных ног либо больше.

Справка! Также для газо- и пенобетонных строений мауэрлат к стенам можно крепить спецанкерами для этих материалов.

К армированному поясу

Для панельных строений, для домов, возведённых из пористых материалов (газоблока, пеплоблока), лучше использовать армированный пояс.

Из видео узнаете о том, как правильно крепить мауэрлат к армопоясу:

Толщина ж/б ленты

По толщине армопояс не должен быть шире стены, иначе она не обеспечит надёжность конструкции. Допускается минимум 0,15 м, но лучше делать толщину 0,2 м.

Должна выдерживаться одинаковая степень прочности конструкции по всей протяжённости. Поэтому бетонный пояс делают монолитным, заливая его без перерыва.

Согласно санитарными нормами и правилами армирующий пояс по размеру должен быть на 1⁄3 толщины стен.

Как присоединить брус?

Закрепляют опорную балку шпильками либо анкерными болтами. Делают это следующим образом:

1. в брусе просверливают отверстия с нужным шагом;
2. накладывают опорную балку на болты или штыри;
3. укладывают влагозащитный материал;
4. закручивают анкера;
5. укрепляют крепежи контргайками.

Лишние выступающие места убирают с помощью дисковой пилы.

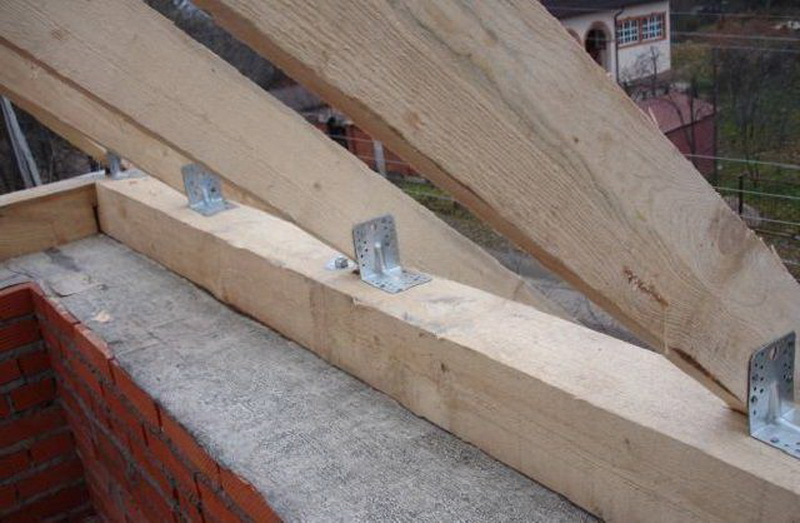

Монтаж стропил

Когда опорный брус уже надёжно зафиксирован по периметру стен, приступают к монтажу стропильных ног. Необходимо соблюдать следующие правила:

• сформированные запилы должны обеспечивать максимально плотное прилегание всех элементов;
• стропила фиксируют металлическими уголками, болтами, шпильками;
• для обеспечения скольжения стропил к мауэрлату используются «салазки».

В месте контакта мауэрлата и стропильных ног не допускается использование подкладок, так как со временем от нагрузки они деформируются.

Защита от влаги и холода

Установка мауэрлата включает монтаж влагоизоляции под опорной балкой и утепление изнутри.

Гидроизоляция

Гидроизоляционные работы проводят на этапе укрепления опорной балки. Перед закреплением мауэрлата верхнюю плоскость стены укрывают влагозащитным материалом. Нельзя допустить того, что вода не проступила сквозь щели.

Для защиты используют рулонные материалы типа рубероида либо иные гидроизоляторы. Предпочтение отдаётся долговечным влагозащитным материалам.

Возможно, вам будет интересно узнать о надежных методах гидроизоляции кирпичной стены изнутри и снаружи, а также чем обработать газобетонные блоки снаружи от влаги.

Утепление

Утепляют мауэрлат изнутри в чердачном пространстве (о том, какой бывает утеплитель для наружных и внутренних стен кирпичного дома и как выбрать лучший, читайте тут). Под балку прокладывают пароизоляционную плёнку. Это не даст проникнуть парам из помещения. Хорошо ведут себя в качестве утеплителей:

• спрессованные опилки;
• пенополистирол;
• минеральная вата;
• монтажная пена.

При выборе утеплительного материала отдают предпочтение таким, которые обеспечивают повышенную влагостойкость, не выделяют токсинов, не горят и легко монтируются.

Заключение

Опорный элемент, который предотвращает парусность крыши и привязывает её к зданию называется мауэрлатом. Может быть выполнен из бруса, оцинкованного металлопрофиля, досок. В процессе монтажа мауэрлата на односкатную крышу его утепляют и гидроизолируют. Рекомендации по обустройству односкатной крыши для дома своими руками вы найдете здесь.

Крепёж производится за счёт армопояса или на стены. В качестве крепежных элементов используются проволока, анкерные болты, шпильки, пробки из древесины. Чтобы односкатная крыша была долговечной и выполняла своё предназначение, мауэрлат необходимо крепить по всем строительным нормам и правилам.

Как крепится мауэрлат к стене из газоблока. Мауэрлат на газобетон без армопояса — способы есть, но стоит ли? Мауэрлат

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого вопроса, мне очень понравилось, вот и решила подать заявку!
Так что такой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом построен следующим образом.

1. Грунт, на котором стоит фундамент, песчано-глинистый (потому что при бурении свай вышла эта смесь (легкая в виде песка).
2. По грунтовым водам вода летом стоит около 4 метров (со слов человека, который продавал участок), но при забивке свай на глубину около 2,4 м воды не было; за участком вырыт ров для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но впереди 300 метров гора, а за ней 200 метров железная дорога (шоссе на Москву через Пермь), иногда ощущается легкая вибрация.
4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматуру использовали 10″
5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
6. В этом году начали возводить стены (июнь 2013).
7. Далее был выложен кровельный материал в 2 слоя, цоколь из трех кирпичей М150 (с продувками, по 2 штуки на комнату).
8. Потом перешли к газоблоку (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них были уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: задняя часть дома (где нет эркера) балки 150*150 где- то по 4 метра, опираясь на стену и перегородку по 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100*150 по 5 метров, ну один от эркера до перегородки 6 м, все прислоненные с каждой стороны по 30 см (обмотаны толем).
9. Далее возвели мансарду, боковые стены по 1,2 метра, фронтоны высотные по 2,3 метра.
10. Блоки посажены на клей.

Вот и сама развязка.
Начал думать, как поставить муссонную крышу, к чему ее крепить, и тут полез в интернет читать что и как. Вычитал, что нужен армопояс (никогда о таком не слышал, думал, что газоблок вставлен как кирпич и поэтому не стал лезть в инет, а строители сказали, что дом простоит 100 лет) и соседи не доделал и прикрутил планку к блоку, а тут вам нужен был армопояс между первым и вторым этажами и на уровне 1,2 от второго этажа до возведения фронтонов, багажной арматуры между рядами газоблока . Какой чудо-материал, как над ним трясешь ребенка. Но уже поздно, все кончено. «Вот он, но ты не укусишь». Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Это психологический момент. Пугали меня всякими страшилками. Думал возвести ломаный армопояс (по наклонным поверхностям стен фронтонов) в 3 арматуры из стеклопластика 8 с бандажом 1 м, поясом шириной 25 см и высотой 20 см, на нем балка 100 * 150 мм с шагом стоек 1,5 метра, затем возводят мансарду с шагом стропильных ног 600-700 мм (доска 50*150). Вид стропил прилагается и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

При обустройстве кровли, как крепить мауэрлат к газобетону без армопояса, начинает интересоваться очень много будущих домовладельцев, выбравших для стен газосиликатные блоки. Обязательно нужен армированный слой между крышей и основной частью дома. Но это довольно дорого, и требует достаточно времени и сил, так как достаточно трудоемко. И если есть обходной путь без ее снаряжения, почему бы им не воспользоваться? Просто надо знать, что для этого делать в первую очередь.

Как крепить мауэрлат к газобетону без армопояса, и стоит ли решаться на этот шаг, можно только точно знать, чем вы рискуете, и насколько безопасным в результате будет ваш дом. А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, сначала разберемся в терминах и назначении отдельных элементов конструкции.

Что такое мауэрлат

• точечное распределение нагрузки , которое обеспечивается основанием стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходясь на отдельные участки, быстро приведет к просадке нагруженных мест, трещинам в толщине несущей стены, перекосу кровли, а в дальнейшем — возможному ее обрушению или обрушению. самой коробки дома;
• скрепление стропил (а вместе с ними — и всей конструкции крыши) с остальной частью здания. Без такой фиксации конструкция будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, в данном случае ни о надежности, ни о защите от внешних погодных условий речи быть не может.

Зачем нужен усиленный ремень?

Если закрепить мауэрлат непосредственно в них, то они быстро начинают разрушаться в местах крепления. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, не стоит отказываться от армопояса. Особенно для тех, чей дом строится в сейсмоактивных зонах. В качестве причин, по которым следует согласиться на его снаряжение (пусть и со скрежетом зубов), можно назвать следующие:

• усадка характерна не только для деревянных срубов, но и других построек. Для ячеистого бетона она особенно характерна, и по стенам она часто течет неравномерно. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных подвижках грунта;
• армопояс увеличивает жесткость ребра и его прочность по всей коробке дома;
• если кто не знает, стропила оказывают на стены давление разрыва. Особенно высок он зимой, когда к весу кровли добавляется дополнительная масса снега и намерзание льда в виде сосулек (к тому же эти осадки могут значительно увеличить вес конструкции). Армирующий пояс помогает стенам более эффективно сопротивляться разрыву.
• И все эти аргументы дополняются возможностью более надежно и просто закрепить конструкции крыши на стенах.

Как обойтись без армопояса?

Стальная проволока, вплетенная в стены, во многом заменяет армирующий пояс. Ряд 3-4 до верха стены по всему периметру между газобетонными блоками заделывается отрезок проволоки. Крепить его следует, начиная с середины, а длину рассчитывают таким образом, чтобы мауэрлатного бруса хватило, чтобы дотянуться до верха стены. Для крепления элемента мауэрлата в бруске делается отверстие. Количество связок не ограничено, но в большинстве случаев оно соответствует количеству стропильных ног.

Грубо говоря, в качестве стержня можно использовать даже кусок арматуры. Главное для успеха ваших начинаний – просверлить достаточно глубокое отверстие под анкер, 2-3 слоя кладки. Высокая влажность не является препятствием для использования химических анкеров – даже работайте под водой. Срок службы такого крепежа определяется производителем в полвека.

Единственное ограничение , если вы решили отдать предпочтение этому способу, как крепить мауэрлат к газобетону без армопояса — к химическим анкерам ничего приваривать нельзя. Сварка стержня с любым другим предметом приводит к разрушению смол, составляющих массу, после чего ожидать от крепежа какой-либо прочности бесполезно.

Монтаж мауэрлата не сложный, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возлагается важная миссия при возведении крыши. Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а к ним уже крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется по стенам дома.

Крепление мауэрлата может производиться тремя способами, с использованием — шпилек, анкеров или стальной проволоки. Обычно способ зависит от габаритных размеров здания или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее склонной к усадке.

Так как деревянные лаги мауэрлата отвечают за надежную фиксацию стропильных балок, то они должны быть закреплены максимально качественно и мощно. В противном случае они не смогут нормально взять на себя часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят доски лиственных деревьев (чаще всего дуба). Рекомендуемый размер 10х10, больше — 15х15. Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно охватывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усушки древесины – берегите возможность его регулировки. Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют – лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление анкерами

Именно это крепление используется с армопоясом — вместе они создают
очень прочная и надежная конструкция. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, которая укладывается в специальный паз.

Что потребуется:

Арматура толщиной 10-12 мм для создания каркаса.

Стержни толщиной 6 мм, для поперечных пересечений армопояса

• Бетон марки М-200

  П-образные блоки — будут вместилищем для арматуры и бетона

П-блоки помогут выложить паз на поверхности стен, не прибегая к скалыванию газобетона – достаточно установить блоки по верхнему краю стен.

У вас должен получиться сплошной «канав» — для этого по углам нужно поставить блоки с подпиленными сторонами.

Затем в образовавшийся паз установите армированный ремень.

Прикрепите к поясу якорь с резьбой, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

Теперь можно все это залить бетоном.

После высыхания бетона нанесите гидроизоляционный слой.

Важно: анкеры должны выступать за пределы бетона — на них вы будете ставить мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, за один раз сразу нужное количество.

Несмотря на существование других способов крепления к газобетону, использование армированного пояса не может сравниться ни с каким другим по качеству и мощности.

Металлические шпильки — там, где уместно такое крепление

Этот вариант хорош для очень небольших домов или других строений, где нет сильной нагрузки на стены из газобетона. Ну или по каким-то причинам нет возможности построить армопояс. В остальных случаях металлические шпильки довольно слабы и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших зданий.

Этапы работ:

Для вставки шпилек в газобетон необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

Вставьте шпильки CPT 12 в газобетон.

Затем шпильку необходимо заполнить раствором.

Перед установкой мауэрлата на шпильки уложите слой гидроизоляции – можно использовать рубероид, но как было сказано выше, лучше использовать более современный материал.

Уложить брус мауэрлата на утеплитель, надвигая его на шайбы.

Затяните гайки.

На стыке мауэрлат стягивается скобами.

Важно: бывает, что при работе уже есть фронтоны — их лучше убрать. Уложите бруски по краям стен, затем отпилите стропильные ноги – таким образом можно будет перенаправить распорку со стропила на брусок.

Крепление мауэрлата проволокой без армопояса

Этот способ намного проще первых двух, но менее долговечен и прочен – он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых зданий. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то без него все происходит в любом случае. Его преимущество в том, что для работы вам понадобится только стальная проволока.

Технологический процесс:

На этапе возведения стен при кладке газобетонных блоков проволоку необходимо просунуть между стыками кирпичей и заделать. Делать это нужно так, чтобы его середина была плотно зафиксирована в блоках. Крепление провода желательно начинать где-то за три-четыре ряда до завершения стены.

Стальная проволока должна быть длинной. Имейте в виду, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в брусе, оплести его, а затем их нужно плотно стянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось свободное пространство не менее 5 см.

Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

Гидроизоляция один из важных моментов — если ее не уложить, то между деревом и газобетоном будет образовываться влага, которая очень быстро испортит брус.

Сырая древесина разрешена, но должна соответствовать строительным нормам.

Как видите, крепить мауэрлат к газобетону без армопояса или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован армопояс, а также он позволяет избежать проскальзывания и деформации блоков, что вызвано неравномерным давлением общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания и стропильной системы, а также в распределении нагрузки от конструкции крыши по всем стенам. В основном для изготовления крепежа используется древесина. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны быть с внутренней стороны кладки, при этом снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, некоторые части которого скрепляются прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Для различных условий можно использовать несколько способов:

• крепление шпильками, вмонтированными в кладку;
• крепление на основе армопояса;
• крепление мауэрлата к газобетону проволокой.

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного продевания стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении наиболее простым является использование П-образных блочных элементов в виде желоба по периметру наружных стеновых конструкций, при этом прерываний быть не должно. Далее формируется вырез на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси. Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Предварительно необходимо определить оптимальное расположение элементов во избежание нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш с облегченной конструкцией, когда на кровлю и стены не действуют значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется при кладке блоков несколькими рядами до верха, при этом длина должна быть достаточной для контргайки и толщины брусков. Процесс аналогичен анкерному способу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется завязкой болтов к раме и их дополнительной обмуровкой бетоном. Достаточно насадить мауэрлат на шпильки и с помощью гаек притянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно выровнен, даже если использовать шнур и уровень, с жидким бетоном работать сложнее всего. В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка крепится к стене. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов. В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .

Следует отметить, что пильные диски нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотного крепления мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесной вариант может иметь разную стыковку. Наиболее распространенным является жесткое ответное крепление без возможности смещения и поворота. Скользящее сопряжение также используется, чтобы балка могла перемещаться и вращаться относительно балки. Последний вариант уменьшает расширение бруса, вызванное температурными воздействиями и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящего сопряжения используются три метода:

• использование специального металлического крепежа для соединения стропил;
• вывод балки из стен и фиксация ее пластиной;
• создание пропила в стропильной доске и монтаж ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные строения, а также деревянные конструкции. В связи с тем, что и каркасные, и брусовые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен. и стропила. Для создания жесткой сопряжения потребуются опорные брусья длиной 1 метр, закрепленные на стропильных ногах, гвозди и стальные уголки. Стропильная балка с бруском должна упираться в мауэрлатную конструкцию в соответствии с прижимной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в бруске. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обратиться к профессионалам, которые гарантируют надежную кровлю, которая долгие годы будет защищать дом от холода и атмосферных осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее. Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки. Такое крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли, для крепления стен из шлакоблока с мауэрлатным брусом можно использовать облегченный способ – металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении шлакоблочной кладки в стену заделываются шпильки, то их необходимо устанавливать на один-два ряда до верхнего края. Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

MAUERLAT на польском языке

мауэрлат

мауэрлат

мауэрлат крепится к стене с помощью анкерных болтов;

Мауэрлат przymocowane do ściany za pomocą śrub kotwiących;

В стропилах в местах стыков мауэрлата с вырублен монтажный паз;

W krokwiach w stawach z мауэрлат wyciąć otwór montażowy;

Отмечаем место примыкания стропил к мауэрлату .

Zauważamy skrzyżowanie krokwi z мауэрлат .

Одну из них уложили на мауэрлат , две другие поставили под углом так, чтобы они сходились в концах конька.

Jeden z nich położył na mauerlat dwoma innymi ustalonymi pod kątem tak, że spotkał się na końcach kalenicy.

Закругление верхнего венца ограждающей конструкции( мауэрлат ), который служит опорой для перекрытия и кровли.

Dopełnieniem górną murowe korony( мауэрлат ), который служит как wsparcie для стропы и дачи.

Для гаража самым простым вариантом будет нормальная стропильная крыша,

для которой устройство крепится на стену мауэрлат из бруса.

Do garażu Najprostszym rozwiązaniem byłoby normalnekrokwi dachu,

na którym urządzenie jest zamontowane na mauerlat ścianki Drawna.

Вырубки в местах соединения стропил с мауэрлат , используем накладки, раскосы металлические.

Upewnij sadzonki w stawach krokwi z мауэрлат używamy naczyń, metalowe klamry.
