Как класть фундаментные блоки: Как правильно укладывать фундаментные блоки: технология кладки ФБС

Бетонные фундаментные блоки 200х200х400, 20х20х40 и других видов и размеров

Существует несколько технологий возведения фундамента. Можно сделать привычную заливку, но это занимает достаточно много времени и очень трудоемко. Выход из такой ситуации — использовать специально предназначенные железобетонные блоки для фундамента.

Они значительно упрощают процесс, уменьшают расходы на строительство и экономят время. Цена такого основания будет дешевле, чем монолитного примерно в полтора раза, даже с учетом арендованного крана.

Выпускаемый ассортимент фундаментных блоков довольно широк. Они имеют разные размеры, различаются по форме и составу бетонной смеси, из которой произведены.

Строительные блоки ФБС на сегодняшний день — это идеальное сочетание качества и цены, а также отличный материал для создания прочных и долговечных объектов. Наибольшей популярностью при возведении фундамента пользуются бетонные блоки размером 200х200х400.

Вернуться к оглавлению

Содержание материала

• 1 Классификация и размеры блоков
  • 1.1 Выбор материала
  • 1.2 Достоинства и недостатки
• 2 Особенности монтажа
  • 2.1 Столбчатое основание из блоков
  • 2.2 Ленточная основа из блоков
• 3 Возможность строительства зимой и летом

Классификация и размеры блоков

Блоки под фундамент в зависимости от классификации обозначаются следующим образом:

• ФБС — это блоки цельные, сплошные, не имеющие никаких отверстий;
• ФБП выпускаются в форме в виде буквы «П», это пустотелые блоки;
• ФБВ — блоки, в которых есть специальные вырезы, их удобно использовать в том случае, если в фундаменте под землей планируется делать какие-либо коммуникации.

По форме бетонные блоки подразделяются таким образом:

• Стеновые. Если рассечь такой блок, то он будет похож на обычный четырехугольник. Для того чтобы его укладка была более плотной, по бокам сделаны специально предназначенные для этого вырезы;
• Подушечные. Своим внешним видом они напоминают трапецию, обладают большой опорной площадью. Именно по этой причине такие блоки можно использовать при кладке фундамента в первых рядах. Так конструкция будет более устойчивой.

Перед покупкой блоков нужно понять не только то, какие из них использовать, но и точно знать необходимые вес и размеры.

Определиться с этим поможет следующая размерная таблица:

Выбор материала

Перед тем как купить материал, обязательно нужно знать, из чего будет возводиться здание, какова его масса, которая будет давить на подошву. Только по этим параметрам можно наиболее правильно подобрать необходимый материал, и именно этот фактор будет основным, ценообразующим.

Необходимо просчитать, сколько блоков понадобится, и сразу закупить все необходимые материалы, чтобы можно было спокойно приступить к работе и не отвлекаться дополнительно.

В том случае, если планируется масштабная застройка, блоки под фундамент нужны более габаритные и тяжелые по размерам. Стоимость их немного выше, зато постройка на ФБС будет отличаться высокой надежностью и простоит долго.

Для легких построек вроде сарая или гаража можно использовать популярные блоки 20 х 20 х 40, которые имеют также и облегченный вариант.

Достоинства и недостатки

Бетонные блоки под фундамент имеют достоинства по сравнению с иными строительными материалами:

• Не боятся жары и сильных морозов — предназначаются для возведения в любых погодно-климатических зонах, так как выдерживают воздействие температур в интервале от +50 градусов до 70 градусов по Цельсию;
• Прочные и надежные;
• Имеют большой срок гарантии;
• Обладают повышенной устойчивостью к кислой среде и другим агрессивным средам;
• Имеют широкую размерную сетку — размеры можно выбрать на любой вкус;
• Цена доступна для среднестатистического покупателя.

Бетонные блоки под фундамент, отвечающие всем строительным требованиям, очень востребованы на рынке строительных материалов. Наряду с достоинствами имеют и ряд недостатков:

Вернуться к оглавлению

Особенности монтажа

Блоки под фундамент отличаются простым монтажом. Их использование — это самый быстрый способ для закладки основания здания любой сложности. Единственное, что может вызвать затруднения, — это большой вес ФБС, требующий привлечения специальной техники. В некоторых случаях при возведении малоэтажных или хозяйственных строений спасти положение может блок, размеры которого 20 х 20 х 40.

Такой элемент можно уложить вручную, что займет определенное время и некоторое количество сил, но сэкономит средства.

Стоимость такого блока приемлема для среднего застройщика, семь таких элементов заменят один средний тяжелый блок.

Нужно знать, что перед тем, как начать работы, необходимо выполнить анализ почв. Результаты этих исследований повлияют на глубину закладки фундаментных блоков:

• В почву с преобладанием песка блоки заглубляют на 40–70 см с устройством насыпной подушки;
• В грунт, в составе которого содержится значительное количество камня или гравия, фундамент заглубляется от полуметра и более;
• Для глинистых почв закладка осуществляется с учетом уровня промерзания грунта.

Из блоков ФБС в настоящее время возводятся два типа фундаментов — столбчатый и ленточный.

Столбчатое основание из блоков

Под столбчатое основание необходимо вырыть ямы. В каждую из них — насыпать фильтрующую подушку. Ее состав — это 15 см щебня и следом 10 см гравия. Каждый слой тщательно трамбуют. Это делается для плотности устраиваемой подушки, так как ее задача — выдержать вес блоков-столбов.

Если она не выстоит, и они перекосятся либо некоторые просядут, то исправить этот недостаток будет тяжело.

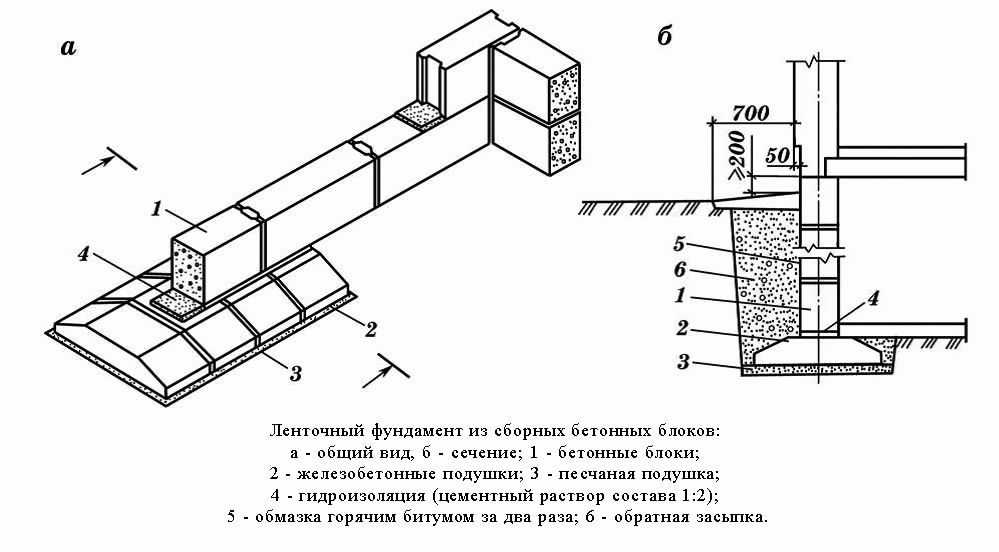

Ленточная основа из блоков

Для монтажа ленточного фундамента из блоков насыпается фильтрующая подушка — 10 см щебня и затем 5 см песчаного слоя. Слои проливаются водой и тщательно трамбуются. В первый ряд укладывают подушечные блоки либо — обычные в положении набок, начиная от мест стыков стен и углов.

Перед продолжением кладки каждого следующего ряда обязательно проверяется горизонтальный уровень. Если этот момент упустить, и кривизна станет явной через несколько рядов, велика вероятность того, что основание потеряет прочность.

Вернуться к оглавлению

Возможность строительства зимой и летом

Самое главное достоинство бетонных блоков ФБС заключается не в том, сколько они стоят, и даже не в том, что работается с таким материалом намного быстрее. Самое главное то, что этот материал позволит проводить застройку не только летом, но и в зимний период. Это важно для тех, у кого летом нет возможности заниматься стройкой. Кроме того, зимой можно сэкономить на работниках: строительные услуги обойдутся дешевле.

Укладка фундаментных блоков

24 января 2014

6671

• Подготовка участка
• Земляные работы
• Монтаж опалубки
• Монтаж фундаментных блоков

Защита от врагов, будь то человек или диковинный зверь — таково было главное назначение свайных конструкций, строительство которых в большинстве своем происходило в устьях рек. Так поступали в действительности наши далекие предки. Это продолжалось до тех времен, пока люди до конца не осознали, что главное свойство фундамента — надежность. Среди великих долгожителей в этой области можно выделить центральную достопримечательность Египта — пирамиду Хеопса. Какие только материалы не использовали народные умельцы! И вот с появлением в 19 столетии железобетона все изменилось. Кстати, он до сих пор остается одним из лучших материалов для укладки фундамента. Не все мужчины, строители своих крепостей, умеют его правильно класть, и поэтому обращаются к профессионалам.

Схема фундаментных блоков

Но если хочется попробовать уложить фундамент самостоятельно, то можно воспользоваться следующей инструкцией.

Подготовка участка

Перед укладкой фундамента необходимо полностью убрать мусор и сорные растения с местности, где в будущем будет воздвигаться строение. Чтобы участок стал ровным и гладким, хозяева нанимают специалиста, который выполнит поставленную задачу при помощи бульдозера.

Затем нужно присмотреться к грунту. Если он достаточно твердый — проблем не будет. А если сыпучего характера, то следует установить по углам жилища «подушки». После этого нужно определить глубину, на которой будет производиться укладка первого уровня, и начать подготавливать основной монтаж.

Вернуться к оглавлению

Земляные работы

Виды фундаментных блоков.

Далее — разметка фундамента. Схема поможет правильно определить длину прямой, которая будет равна длине одной из сторон фундамента, и начертить ее. Потом разбивают углы основания и поперечные стороны. Необходимую разметку для точности закрепляют арматурой. Измерив диагонали фундамента, сравнивают их длину. Если они одинаковые, то разметка верная. После нужно обозначить внутри внешнего прямоугольника внутренний, расстояние между ними — ширина фундамента. Для разметки понадобятся арматура и леска. Теперь можно вызывать спецтехнику. При помощи экскаватора между лесками, предварительно натянутыми, и расчетной глубиной нужно вырыть траншею либо котлован, если схема предусматривает наличие подвала.

Дно вырытого углубления должно быть на одном уровне, в этом окажет помощь нивелир. Если этот промежуточный момент пропустить, то потом возможно появление просадки строения в различных местах. Следующий шаг — распределение песка (речного или дробленого) по дну траншеи. Глубина этого слоя зависит от предполагаемой на него нагрузки. Для того чтобы выровнять песчаный слой, из деревянных брусков сооружают рамку. По сравнению с шириной подножия фундамента ее ширина должна превышать предыдущую на 20 см. По нивелиру необходимо расположить рамку горизонтально и заполнить ее песком. Излишки убирают ровной рейкой. После сыпучий материал проливают водой и хорошенько уплотняют. Кроме песка в качестве дополнительного компонента используют щебень либо гравий и колотый кирпич.

Схема укладки и параметры теплоизоляции в фундаментах здания.

Если делается подвал, нужно учесть и гидроизоляцию, которую надо уложить на уровне грунта, применяя при этом несколько рубероидных слоев. Подземный участок фундамента следует обработать специальной жидкостью — битумом. Применяя гидрозащиту, надо сровнять основание с последующим выводом на нулевую отметку. И конечно же, позаботиться об отводе разного рода коммуникаций.

Чуть выше гидрозоляции обычно кладут блоки или кирпичи. Противоположные стеновые конструкции снабжаются вентотверстиями, которые предназначены для борьбы с влажностью. И это еще не все: когда фундамент полностью готов, гидроизоляционные работы выполняют второй раз.

Вернуться к оглавлению

Монтаж опалубки

Опалубка должна быть крепкой и не выпускать раствор наружу. В качестве ведущих материалов для ее получения можно применять доски или листы из фанеры. По бокам следует правильно расположить добавочные крепежные элементы. По совету мастеров их надо поставить на расстоянии 1 м и крепить саморезами. Также нужно помнить, что высота опалубки должна равняться высоте «подушки» и самой плиты.

Вернуться к оглавлению

Монтаж фундаментных блоков

Материалы:

• песок;
• фундаментные блоки;
• деревянные бруски 50*100;
• цемент (лучше бетон).

Схема фундаментного блока.

Инструменты:

• бетономешалка;
• ведра;
• лопата;
• мастерок;
• нивелир или лазерный уровень;
• ровная рейка;
• вибротрамбовка.

Для строительства будущего здания лучше всего закупить готовые фундаментные блоки: они прочные, не боятся холодов и разнообразны по своим формам. У них есть свои известные нормативы и уже выработанный алгоритм изготовления. На предприятии фундаментные блоки делают сплошными или пустотелыми. Последние позволяют экономить материал. Монтаж фундаментных блоков предполагает всего лишь скрепить их между собой цементным раствором.

Сначала нужно класть фундаментные блоки на углы предполагаемого строения, перед этим правильно уложив небольшой по толщине слой только что сделанного раствора. Монтаж готовых блоков должен производиться вплотную друг к дружке. Каждый шов-соединение, расположенный между блоками, заполняется цементной смесью. Специалисты утверждают, что для того чтобы правильно соединить и укрепить блоки, раствор не нужно делать слишком жидким. Прочный фундамент из блоков получится, если действовать по принципу укладки кирпичей. При этом нужно учитывать, чтобы на стык между блоками накладывался блок сверху. Если согласно схеме предполагается массивное сооружение, значит монтаж блоков предусматривает дополнительные материалы для его укрепления. Правильно использовать для этого металлическую сетку.

Схема столбчатого фундаментного блока.

Для избегания перекосов конструкции необходимо применять уровень. Также нужно делать отверстия, которые понадобятся для канализации и водоснабжения. Нужные по проекту проходы уплотненно закладываются красным кирпичом. После того как работы завершились, конструкция стала сухой, кирпичная кладка убирается, проходы между укладкой приобретают разумное пространство.

Укладка фундаментных блоков происходит на раствор толщиной, равной 2 см. Вертикальные стыки между двумя блоками заливают раствором, применяя метод штыкования. Фундаментные блоки стен подвалов делают равными по плоскости, которая направлена в сторону здания, а блоки внутренних стен — по одной из их плоскостей.

В случае, когда длина фундаментных блоков оказывается не кратной стороне строения, то между несколькими блоками легко обнаружить промежутки. Их необходимо заполнить доборными блоками.

Разумеется, монтаж фундаментных блоков невозможно произвести без помощи крановщика. Фундамент начинают выстраивать с наружных стен, затем переходят к внутренним. Швы по вертикали надо тщательно заполнить раствором (особенно при сооружении подвала).

Кроме того, в народе считается распространенным монтаж фундаментных блоков с использованием сухой кладки. Если укладывать фундамент этим способом, пустота между выложенными блоками без раствора заполняется жидким бетоном.

Руководство по укладке стеновых блоков

28 января 2015 г. от Admin

Пошаговое руководство по укладке стеновых блоков, включая необходимые инструменты и советы для достижения успеха от наших друзей из Bradstone.

Все стены любой высоты должны быть построены на прочном основании. Это может быть существующее бетонное основание или «карликовая» стена (стена высотой менее 600 мм) поверх существующей мощеной площадки.

Важно: Если вы планируете построить подпорную стенку высотой более 600 мм или любую стену высотой более 900 мм, мы рекомендуем вам обратиться к опытному специалисту.

Убедитесь, что на вас надеты соответствующие средства защиты во время выполнения задания. Влажный раствор может обжечь открытые участки кожи, поэтому убедитесь, что вы надели подходящие защитные перчатки и одежду с длинными рукавами, чтобы защитить руки.

ЭТАП 1: Выкапывание фундамента

Отметьте линию и положение стены, а затем выкапывайте фундамент.

Для карликовых стен фундамент должен иметь толщину 150 мм и ширину, достаточную для стеновых блоков, а также дополнительные 100 мм в обе стороны.

Готовый фундамент должен находиться не менее чем на 50 мм ниже уровня земли.

ЭТАП 2: Укладка фундамента

Уложите ровный бетонный фундамент, используя 6 частей балласта на 1 часть цемента.

Смешайте щебень и цемент, а затем добавьте воду. Вам нужен достаточно влажный, текучий бетон, чтобы он затекал в основание траншеи и его можно было легко выровнять.

Просто залейте бетон в траншею, разровняйте, а затем утрамбуйте бруском, чтобы удалить любые воздушные карманы, которые могли образоваться. Это создает шероховатую, прочную отделку, которая станет идеальной основой для раствора.

Используйте длинный спиртовой уровень, чтобы убедиться, что бетон ровный, без наклона и уклона в любом направлении.

Оставьте бетон на ночь, чтобы он затвердел, прежде чем переходить к этапу 3.

ШАГ 3. Установка уровня струны

Начните с сухой укладки первого ряда блоков, чтобы проверить, где они будут сядьте на основание и нужно ли вам будет вырезать какие-либо блоки, чтобы соответствовать.

Затем уберите блоки и установите натянутую веревку. Это служит ориентиром как для выравнивания, так и для уровня первого ряда стеновых блоков.

Установите высоту так, чтобы она была на одном уровне с верхней частью блоков, и убедитесь, что вы используете спиртовой уровень, чтобы проверить, что она ровная, без падения или уклона.

ЭТАП 4: Приготовление раствора

Для возведения стен вам понадобится раствор для кладки кирпича в пропорции 3 к 1. Это 3 части строительного песка на 1 часть цемента.

Смешайте с небольшим количеством пластификатора, чтобы сделать смесь более пригодной для использования. Добавьте ровно столько воды, чтобы получился гладкий и податливый раствор, который легко наносить.

Он должен быть достаточно жестким, чтобы выдержать вес стенового блока, но достаточно мягким, чтобы с ним можно было работать и класть на него блоки.

ЭТАП 5: Строительство первого ряда

Сначала сделайте растворную подушку. Поместите линию раствора на бетонное основание и встряхните его острием шпателя, чтобы убедиться, что при установке блока на него достаточно «податливости».

Нанесите достаточное количество раствора на основание блока, который вы кладете, с небольшим запасом, чтобы убедиться, что конец блока полностью поддерживается.

Поместите блок на место и с помощью резинового молотка осторожно постучите по блоку до правильной высоты, установленной линией струны.

Хотя веревочная линия должна быть хорошим ориентиром, дважды проверьте свои уровни, используя спиртовой уровень. Затем переходите к следующему блоку.

Раствор должен слегка выступать из швов, излишки следует срезать кельмой.

Не забудьте заполнить вертикальные швы, нанеся раствор на один конец блока перед тем, как расположить его рядом с ранее уложенным блоком.

Продолжайте проверять свои уровни — вы никогда не сможете делать это слишком часто!

ЭТАП 6. Возведение стены

Сдвиньте блоки на следующем ряду, чтобы вертикальные швы не совпадали.

Там, где есть зазоры меньше ширины блока, вам необходимо вырезать блок. Мы рекомендуем использовать молоток с клюшкой и острое долото.

Убедитесь, что вы тщательно разметили блок, прежде чем резать его.

Шаг 7: Указывание суставов

Используйте шпатель для сглаживания раствора, который был вытянут, а также заполняет промежутки

Шаг 8: Добавление. Если вы добавляете бордюрные камни к верхней части стены, спланируйте необходимые стыки, чтобы избежать совпадения вертикальных швов, оставив 10-миллиметровый зазор между каждым бордюрным бруском.

Если вы используете плоские бруски для колпачков, убедитесь, что они свисают как вдоль длинной стороны, так и вдоль короткого конца.

Затем укладывайте по той же схеме, что и стеновые блоки.

Не забывайте использовать спиртовой уровень для проверки уровней и добавления небольшого уклона к переднему краю, чтобы дождевая вода могла стекать.

Работа сделана — в качестве быстрого напоминания следуйте нашим 3 советам по созданию стены гномов.

• Убедитесь, что фундамент ровный и прочный
• Чаще проверяйте свои уровни с помощью спиртового уровня
• Никогда не стройте более 6 полей одновременно.

Почему бы не загрузить Руководство по укладке стеновых блоков Bradstone, которое можно взять на месте:

bradstone-laying-guide-walling

Рубрики: Как сделать, Без категорий

Как укладывать фундаментные блоки без прямого вертикального шва на угол?

Я строю большой гараж и впервые использую фундаментные блоки под землей. Они 275 x 300. Я изо всех сил пытаюсь понять, как построить угол. Из-за того, что их форма почти квадратная, они не создают естественного соединения в углах. Если я разрежу один пополам, он подойдет для одной стены, но оставит почти прямой вертикальный шов для другой.
Я полагаю, что есть простое решение, так как их много продается, но я изо всех сил пытаюсь найти его.
Приветствуются любые предложения.

+++ Спасибо за ответы. У меня уже есть блоки, поэтому я застрял с ними для этой работы. Я думаю, если я начну одну стену угла с полублока и чередую стену для каждого ряда, то получится. то есть всегда должен быть полублок в конце одного курса, и я ошибся, пытаясь начать курс с полного блока в углу — это правильно? +++

5

5 ответов от каменщиков MyBuilder

Лучший ответ

RK Property Services

Бристоль • На сайте с 2 августа 2018 г. • Пока нет отзывов

Уберите несколько блоков на дюйм, чтобы компенсировать другое соединение. Также используйте дополнительные анкеры в растворе, если вы считаете, что перекрытия недостаточно

2019-08-30T15:11:49+01:00

Ответ получен 30 августа 2019 г.

Кирпичная кладка Кейт Брайден

Ньюкасл-апон-Тайн • На сайте с 15 июля 2019 г. • 1 работа, 100% положительный обратная связь

Используйте термалитовую траншею 440 мм x 215 x 300 мм намного быстрее, бетонные должны быть 300x 140 вы начинаете с половинки на углу, а затем на противоположной стороне, следующий ряд, который связан в прямых стыках, используйте пилу, чтобы получить более аккуратный срез

2019-08-30T17:00:02+01:00

Ответ получен 30 августа 2019 г.

Скотт Маршалл Кирпичная кладка

Redditch • На сайте с 28 февраля 2019 г. • 3 рабочие места, 100% положительный отзыв

Отрежьте кусок 100 мм или используйте 2 бетонных кирпича, чтобы разрушить связь

2019-08-30T17:13:00+01:00

Ответ получен 30 августа 2019 г.

L.F Строительство

Redcar • На сайте с 21 марта 2019 г. • 4 рабочие места, 100% положительный отзыв

Привет, лично я предпочитаю, чтобы при использовании траншейных блоков половина шла в одном направлении, а следующий ряд начинался с половины в другом направлении, что затем дает полусвязь стены и перекрытие по углам.
