Армирование фундамента под забор: как правильно сделать

Срок службы забора обусловливается надежностью фундамента. Строительство, в частности, армирование фундамента базируется на общепринятых и утвержденных нормах и правилах сооружения с учетом нагрузки на основание.

Особое внимание уделяется пролетам между столбами, где используется кирпич, пескобетон и другие подобные материалы.

Сначала необходимо исследовать грунтовые почвы, их способность выдерживать постройки. На неправильно выбранном для строительства месте финансовые и временные затраты намного превышают все разумные границы.

Когда заходит речь о сооружении забора, первый вопрос, какой заливать фундамент? Под кирпичные столбы можно ограничиться столбчатым фундаментом или остановиться на использовании полноценного ленточного основания.

Более надежный выход — делать ленту. Далее, появляется второй вопрос, может армирование фундамента вовсе и не обязательно делать?

Содержание

1. Нужно ли производить армирование
2. Технология выполнения работ
3. Какую арматуру использовать
4. Как связать арматуру
5. Полезные рекомендации

Нужно ли производить армирование

Все зависит от грунта и фундамента, на котором будет устанавливаться забор. Мелкозаглубленный вариант имеет сравнительно небольшую высоту. Нагрузки от конструкции и отпорная реакция грунта создают изгиб. В сравнении с полнозаглубленной лентой, которую можно выполнить без армирования, в мелкозаглубленном фундаменте должно быть армирование.

Технология создана, чтобы обезопасить забор от возможных разрушительных последствий и природных явлений. Вследствие пучения одна часть забора может подняться, а другая просесть. Вся система обрушится или будет находиться в опасном состоянии. Может произойти неодинаковое выпучивание, появляются риски проседания забора. Это автоматически приведет к геометрическим ошибкам и просчетам.

Металлический забор получится подправить, но кирпичный сложно заново реконструировать. Процесс заливки ленточного фундамента обеспечит прочность из-за столбов, крепко соединенных железобетонной балкой.

Один из насущных вопросов, который интересует частных строителей, какое должно быть расстояние в глубину земли для заливки фундамента.

Когда грунтовые почвы благоприятствуют строительным работам, невысоко поднимается вода, то с правильной подготовкой иногда можно не выкладывать кубы бетона в грунт. Но идеальные почвы для строительства — редкость. Предварительно вопрос решается со специалистами.

Технология выполнения работ

У мелкозаглубленной и заглубленной ленты есть принципиальные различия в технологии армирования. Если фундамент делается на небольшой глубине, без армирования никак не обойтись. Более того, оно должно быть тщательно и точно рассчитано.

Идею возведения забора, который простоит долгое время, способен воплотить в жизнь даже начинающий строитель. Потребуются:

• Основные знания, умения и навыки строительства;
• Используемые инструменты, материалы и приспособления;
• Необходимые технические средства.

В готовую траншею укладывают песчаную подушку вперемешку с гравием. Высота составляет 12-15 см. Каждая прослойка хорошо смачивается водой. Чтобы добиться большей плотности, все утрамбовывается. На подушку укладывается гидроизоляционная пленка.

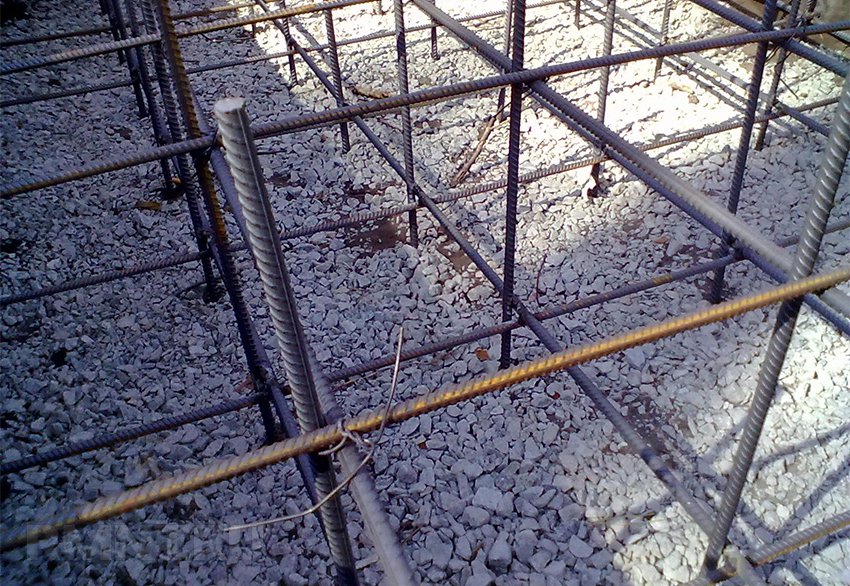

После того, как готова опалубка, приступают к армированию ленточного фундамента. Можно использовать специальные приспособления, которые благодаря армирующим свойствам, увеличивают прочность конструкции.

• В армировании потребуются продольные и поперечные материалы (верхние и нижние). Предварительно надо подготовить три вертикальных стержня и два по длине простенка;
• Связанную арматуру укладывают на дно котлована. Три стержня устанавливают вертикально скрывая их в траншее;
• Верхнюю часть привязывают проволокой на 10-15 см от верха. Укладывают на расстоянии 50 мм от верхнего слоя фундамента;
• Вертикальная часть должна держать горизонтальный стержень;
• После укладки проверить геометрию фундамента. Предельное отклонение должно составлять не больше 2 мм;
• Перед заливкой бетона делается контрольная проверка армирования.

Поперечную арматуру фундамента можно соединять специальными хомутами. Они охватывают продольные и рабочие стержни, обеспечивают жесткость конструкции и устойчивость.

Совет! Чтобы в процессе эксплуатации продольную часть не выдернуло из тела бетона, поперечные стержни выполняются в виде хомутов. Они охватывают рабочую часть. Таким образом, устраняется опасность выдергивания конструкции из бетона.

Длина перехлеста, когда стыкуются два продольных стержня, составляет не меньше 30-40 мм. С диаметром 12 мм перехлест должен составлять порядка 36 мм и выше.

Какую арматуру использовать

Для выбора материала, необходимо произвести точный расчет. Этим занимаются конструктора. На практике, чаще всего используется сечение 10-12 мм. Оптимальная длина — 12 метров. Можно завозить на объект по 6 метров.

Используется, как стальной, так и стеклопластиковый материал.

Стеклопластик выбирают по характеристике изделия, который будет эквивалентен стальной с необходимым диаметром. Это можно уточнить у производителя.

Как связать арматуру

Из всего многообразия армированных сеток и каркасов, используется несколько методов их соединения. Вязка — это самый простой способ соединения.

Важно! Материал соединяют вязальной проволокой размером 1,2–1,4 мм из эластичной низкоуглеродистой стали в местах стыков. Понадобится специальный крючок.

• Проволоку длиной 25-50 см перегнуть пополам;
• Пропустить петлю в месте соединения и прихватить крючком;
• С помощью крючка закрутить петлю вокруг другого конца проволоки.

Арматурные стержни связывают специально предназначенной проволокой так, чтобы стороны квадратных ячеек были равны 30-40 сантиметров. Вяжется горизонтально к вертикально стоящему стержню на 10-15 см от дна траншеи. Горизонтальная арматура проходит сплошной линией с нахлестом снизу и сверху.

Иногда на небольших нагрузках используется сварка, но сварочные работы имеют недостатки:

• Сварка может уменьшить прочность конструкции;
• Из-за увеличивающейся жесткости каркаса могут нарушиться соединения.
• Армированное изделие не подлежит сварке, если его размер в диаметре превышают 20 мм;
• Приходится нанимать и оплачивать работу сварщика. Соответственно, увеличиваются денежные расходы.

Конструкция обвязывается через каждый метр. Делаются квадраты с высокими арматурными стержнями, чтобы каркас опалубки был прочно обвязан и хорошо заармирован. Стеклопластик связывается пластиковыми хомутами. В работе надо иметь терпение.

В остальном — процесс не представляет особой сложности.

Полезные рекомендации

Многие в работе с армированием пользуются обычным крючком. Когда во время вязки арматуры, крючком закручивается петля вокруг второго конца проволоки, конец держится под натяжением.

Но сильно натягивать не нужно. Проволока может не выдержать и порваться. Арматурный крючок можно сделать своими руками из проволоки. Подойдет сталь d 0,3-0,5 см.

Ускорить процесс вязки помогает использование шуруповерта. Сначала его надо настроить, иначе инструмент во время работы разорвет проволоку. Если работать с большими объемами вязки арматуры, применяется пистолет. С ним работа значительно ускоряется. Пистолеты сводят участие человека во время вязки почти до нуля. Качество соединения получается более высоким.

Рекомендуем посмотреть интересное видео:

Одна из самых опасных ошибок армирования — неправильная установка в местах перехлеста. Когда фундамент начинает со временем изгибать, под нагрузкой в местах арматуры могут появиться трещины.

Чтобы избежать ошибок, особое внимание уделяется местам связки и по углам всей конструкции.

Фундамент забора: арматура и армирование

Главная » Армирование фундамента

Армирование фундамента

Автор Sergei На чтение 5 мин Просмотров 83 Опубликовано 28.04.2016

Содержание

• 1 Необходимость основы под ограждение
• 2 Технология возведения фундамента для забора
• 3 Особенности армирования ленточного фундамента для забора
• 4 Армирование столбчатых и каменных фундаментов
• 5 Альтернативные виды арматуры для фундаментов

Все без исключения заборы, даже металлические с проволокой, всегда устанавливаются на прочных фундаментах, способных выдерживать большие нагрузки. Понятно, что никто не строит мощные конструкции, ведь это затратное дело и далеко не всегда оправдано.

Необходимость основы под ограждение

Но основной этап возведения любого забора – это закладка фундамента, причем огромной популярностью пользуются именно ленточные основания. А, чтобы они были более прочными и долговечными, активно применяется армирование. Зачем делается армирование фундамента для забора:

• увеличение несущей способности оснований;
• снижение влияния вертикальных и горизонтальных подвижек почвы, а также стабилизация положения ленты;
• усиление прочности за счет дополнительного связывания бетонного раствора и блоков;
• снижение воздействия неоднородного грунта, а также различной массы отдельных конструкций;

Арматура препятствует растяжению, в результате которого возникают трещины, разрывы и локальные деформации.

Технология возведения фундамента для забора

Для начала необходимо сделать выбор типа фундамента, материала столбов и перемычек, а также необходимо проведение геодезической разведки территории с целью определиться с типом грунтов и глубиной их промерзания:

1. Затем проводится разметка мест расположения будущего забора с точностью до полуметра, устанавливаются вехи и направляющие.
2. При необходимости, проводится выравнивание строительной площадки.
3. После установки всех вех и направляющих, нужно выкопать траншею на всей протяженности забора и засыпать дно песчано-гравийной подушкой.
4. Глубина траншеи, а также ширина опалубки, зависит от устойчивости почвы, климатических условий, глубины промерзания почвы и высоты расположения грунтовых вод. Также важную роль играет масса конструкции, ведь монолитные кирпичные заборы на бетонном основании весят намного больше, чем столбчатые ограды с проволочным ограждением.
5. Затем нужно сделать армирование будущего фундамента. Как правило, используются ряды продольной и вертикальной арматуры, которые связываются между собой. Арматуру нужно устанавливать таким образом, чтобы она была закрыта бетонным раствором и не контактировала с открытым воздухом или водой.

Затем возводится опалубка. Для этого используются деревянные доски, готовые щиты или листы рубероида. Устанавливается опалубка на высоту более 30 см от уровня грунта, укрепляется распорными брусьями и с внешней стороны засыпается грунтом или песком. Готовую опалубку вместе с арматурой нужно залить бетоном.

Особенности армирования ленточного фундамента для забора

Учитывая особенности конструкции ленточного основания, армировать нужно всю полезную площадь конструкции. Поэтому выбор арматуры, в каждом отдельном случае делается индивидуально с учетом множества факторов. При армировании ленты нужно помнить о ряде правил:

1. Выбирать металлическую арматуру диаметром 10 мм или больше, устанавливать ее горизонтально.
2. Вертикальная сетка может быть сечением и 8 мм, но соединять ее с продольной сеткой нужно только скрутками. Использовать сварку не рекомендуется, ведь после нагревания разрушается структура металла.
3. Металлический каркас должен иметь размеры, где ширина должна составлять половину высоты. Крайние грани прутьев должны быть спрятаны в бетоне, поэтому устанавливаются на расстоянии до 5 см от края опалубки.
4. Первые два прута ложатся на опоры, отступ от стены опалубки составляет 5 см. затем проводится укрепление горизонтальных и вертикальных прутьев с интервалом 40 см. На верхнюю кромку устанавливают горизонтальные ряды и тоже связывают между собой поперечинами.
5. Для связывания арматуры лучше использовать специальную гибкую проволоку и вязальный крючок. Лучше использовать проволоку длиной до 30 см, ее нужно сложить пополам и обвернуть по диагонали крестовины. Затем крючком соединить края и поворот, прочно закрутить.

Можно также использовать специальные завязочные насадки на шуруповерты или электрические крючки. Сварку использовать категорически запрещено.

Армирование столбчатых и каменных фундаментов

Учитывая специфическую конструкцию таких заборов, армирование столбов проводится редко. Для этого нужно в готовое углубление установить вертикальные и продольные прутья арматуры диаметром 8 мм, обвязать их между собой и затем залить конструкцию бетоном.

Для получения большей жесткости, пруты рекомендуется приварить в верхней кромке к металлическим столбам, затем покрыть специальной гидроизоляцией типа жидкой резины. Тогда получается более жесткая конструкция, способная выдержать значительные нагрузки.

Но такое армирование нельзя использовать, если к столбам крепятся большие металлические листы. Ведь, если на листы воздействует сильный ветер, то их вырвет из земли вместе с бетоном, поэтому используется только ленточная конструкция.

Альтернативные виды арматуры для фундаментов

Кроме металлической арматуры, также активно используется композитная арматура. В большинстве случаев, это стеклопластиковое волокно, которое обладает рядом ключевых преимуществ:

• стекловолокно прочнее металла, поэтому и меньше его нужно для армирования фундамента;
• композиты стойкие к атмосферному влиянию, не подвержено коррозии;
• они гибкие и легкие, поэтому легко транспортируются и быстро укладываются;
• обвязывается такая арматура пластиковыми стяжками;
• учитывая, что производители продают композитную арматуру в бухтах, то прямо на строительной площадке не составит труда порезать ее на куски необходимой длины. Таким образом, количество отходов будет минимальным.

Армировать также можно и подручными материалами, ведь к фундаментам для заборов предъявляется значительно меньше требований по прочности и надежности. Но лучше все сделать изначально правильно, чтобы получить максимально надежное и долговечное основание.

Размещение арматурных стержней в фундаментах — горизонтальные и вертикальные арматурные стержни

🕑 Время чтения: 1 минута

Стальная арматура является важной частью бетонных фундаментов. Таким образом, правильное размещение горизонтальных и вертикальных стержней в фундаменте имеет первостепенное значение, как и укладка бетона. Размещение, размер, покрытие, связывание и допуск в стальной арматуре считаются необходимыми для достижения максимальной эффективности фундамента.

Содержимое:

• Расположение арматуры в ланях
  • 1. Минимальное бетонное покрытие
  • 2. Размещение арматуры
  • 3. Подкрепление усиления
  • 4. Связывание для подкрепления
  • Типы репортаж.

  Укладка арматуры в фундамент требует таких действий, как проверка защитного слоя бетона, местоположения, крепления арматуры и опор и т. д.

  1. Минимальный защитный слой бетона

  Защитный слой бетона представляет собой толщину или количество бетона, помещенного между арматурной сталью и поверхностью бетонного элемента. Покрытие является наиболее важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо для обеспечения достаточного сцепления стали с бетоном для развития его прочности.


  Рис. 2: Бетонные распорки, используемые в фундаменте.

  Минимальный защитный слой для монолитного бетона указан в Строительном кодексе ACI 318.

  • Для бетона, залитого и постоянно соприкасающегося с землей (например, фундаменты) — 3 дюйма
  • Для бетона, подверженного воздействию погодных условий или земли (например, стены подвала)
    • Стержни №6 и больше — 2 дюйма
    • Стержни #5 или меньше — 1½ дюйма
  • Для бетона, не подвергающегося воздействию погодных условий или соприкасающегося с землей:
    • Плиты, стены и балки — Стержни #14 и #18 — ½ дюйма
  • плиты, стены и балки —
    • #11 бар и меньшие — ¾ дюйма
    • Балки и колонны — 1½ дюйма

  2. Плосы

2. Арматура должна быть размещена со стороны растяжения в нижней части фундамента. В квадратном фундаменте арматура размещается равномерно в обоих направлениях. Код ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 дюймов друг от друга.

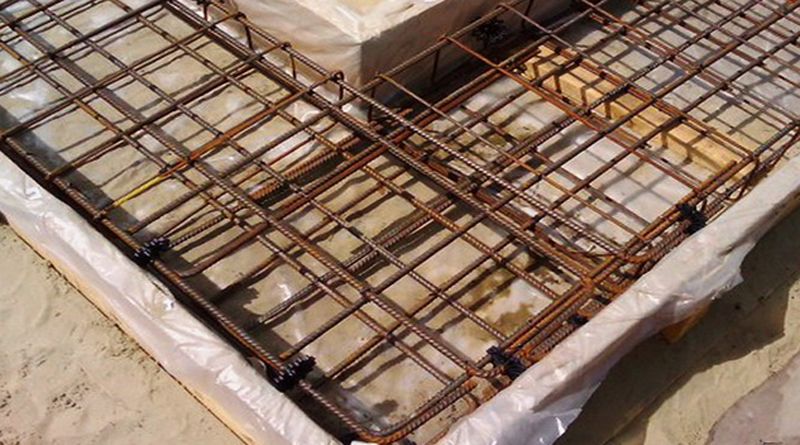

В прямоугольном фундаменте арматура в длинном направлении размещается равномерно, но не в коротком направлении. Код ACI (15.4.4.2) требует, чтобы определенная часть арматуры в коротком направлении размещалась в полосе, равной ширине фундамента. в коротком направлении.

Отношение длины к короткой стороне рассчитывается на основе соотношения сторон фундамента как —

Размещение арматурных стержней в фундаменте оказывает большое влияние на несущую способность фундамента. Любое неправильное размещение может привести к серьезным поломкам конструкции. Например, если опустить верхние стержни или поднять нижние стержни на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, это может снизить ее несущую способность на 20 %.

3. Арматурные опоры

Армирование фундамента нельзя размещать в почве или твердом грунте, так как оно подвержено коррозии. Даже размещение арматуры над слоем свежего бетона с последующей заливкой бетона также недопустимо, так как положение арматуры может измениться при заливке бетона.

используются для удержания арматурных стержней на месте для достижения надлежащей глубины покрытия.

Для правильной установки используются арматурные опоры различных размеров и из различных материалов, таких как стальная проволока, сборный железобетон или пластик.
Стулья и опоры доступны разной высоты для поддержки арматурных стержней определенного размера и положения.

4. Арматурная вязка

Хотя анкерная сталь не увеличивает прочность арматуры, она используется для фиксации и предотвращения смещения арматурных стержней во время строительных работ и укладки бетона.

Для связывания арматурных стержней используется вязальная проволока, которая обычно представляет собой черную мягкую отожженную проволоку калибра 16½ — или 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматурный стержень в правильном положении.

Связывание всех пересечений не требуется, обычно достаточно каждого четвертого или пятого. Необходимо следить за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Следите за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

Типы вязки арматуры

Существуют различные способы крепления вязальной проволоки к арматуре в зависимости от ситуации и места, где они были связаны —

1. Деталь A:  Стяжка с защелкой является самой простой и обычно используется для арматуры в горизонтальном положении.
2. Деталь B:  «Стяжка с защелкой» обычно используется при связывании арматуры вертикальной стены, чтобы надежно удерживать стержни на месте.
3. Деталь C:  «Седельный галстук» сложнее, чем стяжки с кнопками или стяжки с защелками. Они обычно используются для крепления связей к угловым стержням колонн и хомутов к угловым стержням балок.
4. Деталь D:  «Седловая стяжка») похожа на седельную стяжку, за исключением того, что проволока оборачивается 1-1/2 раза вокруг первого стержня, а затем завершается, как деталь C.
5. Деталь E: «Галстук в виде восьмерки» можно использовать на стенах вместо седла или галстуков с завязками и кнопками. Этот тип галстука используется для закрепления тяжелых матов.

Дополнительная информация о размещении арматуры в фундаменте

1. Стержневые опоры не предназначены для поддержки строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
2. Расстояние между опорами стержней зависит от размера поддерживаемого арматурного стержня. Например, для односторонней сплошной плиты с термоусадочными стержнями № 5 высокие стулья используются на расстоянии 4 фута от центра; для баров № 4 стульчики для кормления должны быть размещены на расстоянии 3 фута от центра.
3. Укладка арматуры на слои свежего бетона или регулировка положения стержней или арматуры из сварной проволоки во время укладки бетона не допускается. Опрометчивая практика в строительстве плит размещения арматуры на земляном полотне и вытягивания ее вверх во время укладки бетона называется «зацеплением».
4. Распорки для вертикального бетона (строительство стен) традиционно не являются обязательными. Распорки боковых опалубок включают гвозди с двойной головкой, сборные железобетонные блоки (доби) и запатентованные цельнопластиковые формы.
5. Сварщик, бригадир слесарей, подрядчик и инспектор несут ответственность за правильность размещения арматурных стержней в бетонных конструкциях.
6. Отклонение от указанного положения: В перекрытиях и стенах, кроме хомутов и связей ±3 дюйма. Хомуты: высота балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

Объяснение арматуры – Полное руководство по арматуре в ICF – Plasti-Fab

Опубликовано 22 мая 2019 г. от Plasti-Fab

3 комментария

По сравнению с обычными фундаментными стенами для ICF требуется больше арматуры. Однако у вас может быть бетонная стена толщиной 6 дюймов с ICF, а не 8 дюймов. обычная стена фундамента в большинстве случаев. Поэтому дополнительная арматура может сэкономьте 2 дюйма бетона на стенах фундамента.

Поскольку МКФ содержат больше арматуры и считаются железобетонными. стены, они позволят вам построить более высокую стену, что даст вам более высокий потолок высота по сравнению с обычными бетонными стенами.

Арматура используется для решения требований к проектированию конструкций, связанных в первую очередь с нагрузки сжатия, растяжения и сдвига. Арматура также будет контролировать бетон усадочные трещины.

Вертикальная арматура в фундаменте

Стальные армирующие дюбели должны выступать как минимум в 40 раз за диаметр стержня по высоте от верхней части фундамента, чтобы соответствовать размеру, расстоянию и положению вертикальной арматуры, требуемой в стене фундамента.

Бетон прочен при нагрузках на сжатие, но прочность на растяжение значительно ниже. Арматура для подземных стен фундамента с обратной засыпкой Наружная поверхность всегда устанавливается во внутренней трети стены, которая является натянутая сторона стены. Для применения выше уровня грунта или стены для вечеринок арматурный стержень обычно размещается посередине стены.

Когда вы посмотрите на блок Advantage ICF, вы увидите зажимы арматуры на пластиковых перемычках, разделяющих 2 слоя пенополистирола.

Горизонтальный Арматурный стержень в курсах ICF

После завершения первого курса ICF поместите арматурный стержень горизонтально в соответствующие фиксаторы арматуры в сети, следуя своим техническим спецификациям (или таблицам параметров в Техническом руководстве по системе Advantage ICF). Горизонтальный стержень располагается в шахматном порядке, чтобы можно было разместить вертикальный стержень между горизонтальными стержнями после того, как все ряды будут на месте.

Арматурный стержень обычно находится на стороне напряжения стены (или в большинстве случаев на внутренней трети стены). Однако более подробное описание см. в Техническом руководстве по системе Advantage ICF.

Перемещение арматурного стержня от ряда к ряду создает эффект «переплетения», который позволяет горизонтальному стержню обхватывать (другой термин «удерживать») вертикальный стержень на месте. Вертикальная арматура устанавливается после того, как стена будет на полную высоту.

Установить указанную вертикальную арматурную сталь, сдвинув ее вниз между смещенными длины горизонтальной арматуры. Это создает эффект «переплетения», который позволяет горизонтальным арматура для удержания вертикальной арматуры на месте.

● Убедитесь, что вы знаете, где на рабочей площадке вы хотите разгрузить арматуру.

● Держите арматуру как можно более чистой от грязи и других загрязнений, так как это повлияет на производительность

● Отрежьте отрезки длиной 4 фута и предварительно согните их для получения углов и Т-образных стенок

● Имейте подходящие инструменты для резки арматурных стержней и трубогиб на месте или договоритесь, чтобы это было сделано для вас до доставки арматуры для достижения требуемых допусков.

● Наденьте пластиковые колпачки на верхнюю часть вертикальной арматуры, торчащей из фундамента или стены, чтобы не пораниться об острые концы.

Вы можете нажать на следующую ссылку, чтобы узнать, какая арматура вам понадобится для твоя работа.

http://www.advantageicf.com/technical-library/technical-library.html. Требования к размерам арматуры.

Ресурсы

Руководство по установке Advantage ICF

Подробное руководство Advantage ICF

Контрольный список системы Advantage ICF

Полевое руководство Advantage ICF
