Прогрев бетона в зимнее время: методы и схемы электропрогрева

Строительство бетонных монолитов при минусовых температурах осложняется неравномерным застыванием смеси. Вода быстро превращается в лед, процесс гидратации останавливается, в результате прочность готовой постройки нарушается. Прогрев бетона помогает избежать этих проблем.

Добиться необходимой температуры бетонной смеси можно пятью способами:

• электродным;

• проводом ПНСВ;

• электропрогревом опалубки;

• индукционным обогревом;

• инфракрасным теплом.

Рассказываем, в каких случаях используется каждый из них.

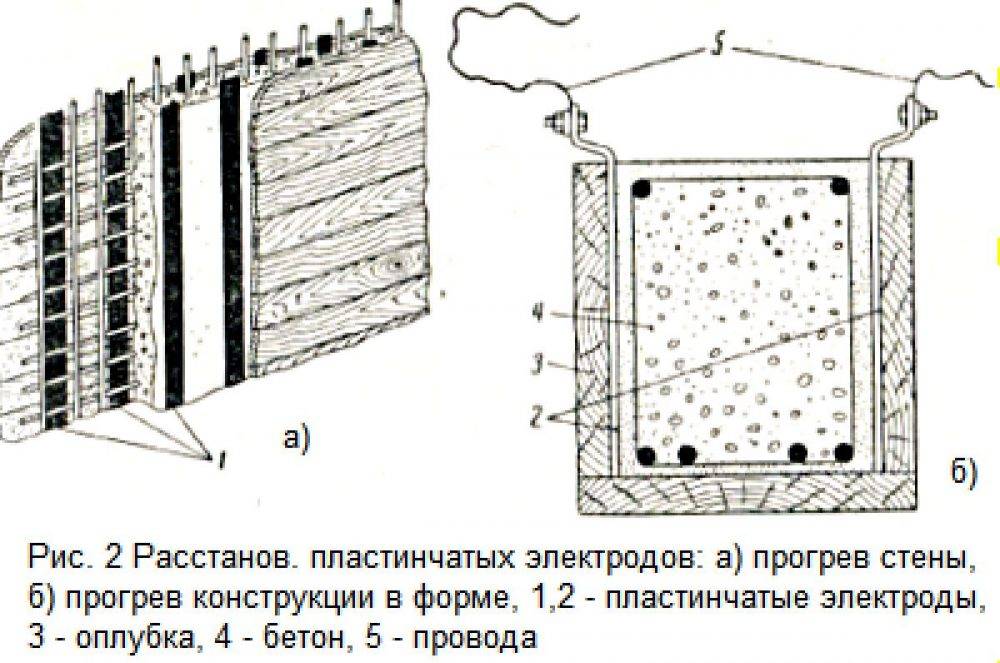

Электродный прогрев

Принцип действия основывается на способности бетонного раствора проводить ток. Электроды располагают внутри и на поверхности смеси. После подключения к трансформатору образуется электрическое поле и происходит нагрев. Добиться оптимальной температуры можно изменением выходных параметров трансформатора.

• простота монтажа и высокий КПД;
• позволяет прогреть конструкцию любой толщины и формы.

• требует проведения расчетов и долгой подготовки;
• высокие энергозатраты (не менее 1000 кВт на 3–5 м3 смеси).

Что нужно знать об электродном прогреве

1. По мере схватывания бетона, его электрическое сопротивление меняется нелинейно. Чтобы избежать потери тепла и влаги, после завершения установки электродов необходимо укрыть поверхность утеплителем. Им может стать фанера с прокладкой из пенопласта, шлаковата, картон, опилки, доски и т. д. Осуществлять работы без утепляющего материала нельзя.

2. Прогрев с помощью сварочных аппаратов не рекомендуется по ряду причин:

• при вживлении электродов в бетон ток проходит непосредственно через раствор – отсюда вытекает опасность поражения людей и животных;

• допустимое напряжение – 36 В, в противном случае опасность удара током становится критичной;

• сварочный трансформатор не предназначен для таких нагрузок и быстрее изнашивается.

3. Постоянный ток при прогреве бетона электродами использовать недопустимо: он способствует электролизу. Вода разлагается и не кристаллизируется. Застывание смеси становится невозможным.

4. Подходят электроды четырёх видов:

5. Трансформатор для прогрева бетона в зимнее время должен отличаться высокой мощностью, иметь защищенный корпус, быть удобным для транспортировки и выдерживать длительную работу при минусовых температурах.

Пример техники:

Цена по запросу

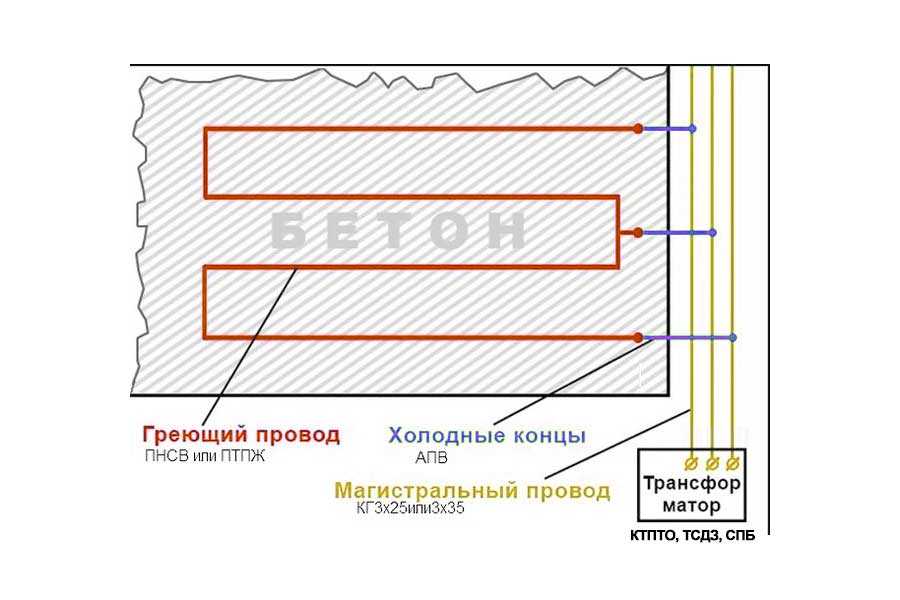

Прогрев бетона проводом ПНСВ

Один из самых эффективных и безопасных способов. При прохождении тока через провод ПНСВ выделяется тепло, нагревая смесь. Расход – в среднем 60 м на 1 м3 бетона. Этот провод часто используется как напольный обогреватель в частном секторе.

• несложно предсказать «поведение» и отрегулировать температуру, бетон нагревается постепенно, набор прочности происходит плавно;
• существенно ускоряет процесс застывания;
• подходит для повторного использования;
• устойчив к возгоранию за счёт покрытия изоляцией;
• отличается прочностью и не перегибается;
• эффективен при экстремальных температурах;
• устойчив к воздействию кислотной и щелочной среды.

• требует точных расчетов и подготовительных работ.

Что нужно знать о проводе ПНСВ

1. Укладка кабеля в холодное года должна выполняться таким образом, чтобы он не касался опалубки, земли, а также не выходил за пределы бетона. После того как опалубка будет залита бетонной смесью, дождитесь, пока она начнет застывать, затем подключите трансформаторную подстанцию и регулируйте температуру.

2. Секции монтируются на одинаковом расстоянии нагревательных проводов относительно друг друга (примерно 15 см). Смесь прогреется равномерно.

3. Закрепить провод на арматурном каркасе, вдоль которого он протянут, следует так, чтобы риски повредить его при подаче бетона в траншею отсутствовали.

4. Температура смеси измеряется в процессе изотермического прогрева каждые два часа. Этот пункт входит в содержание технологической карты на электрообогрев нагревательными проводами монолитных конструкций.

5. 70 В – напряжение, которым следует ограничиться при проведении работ. Поэтому при эксплуатации может потребоваться понижающий трансформатор (ПТ).

Артикул:

Цена по запросу

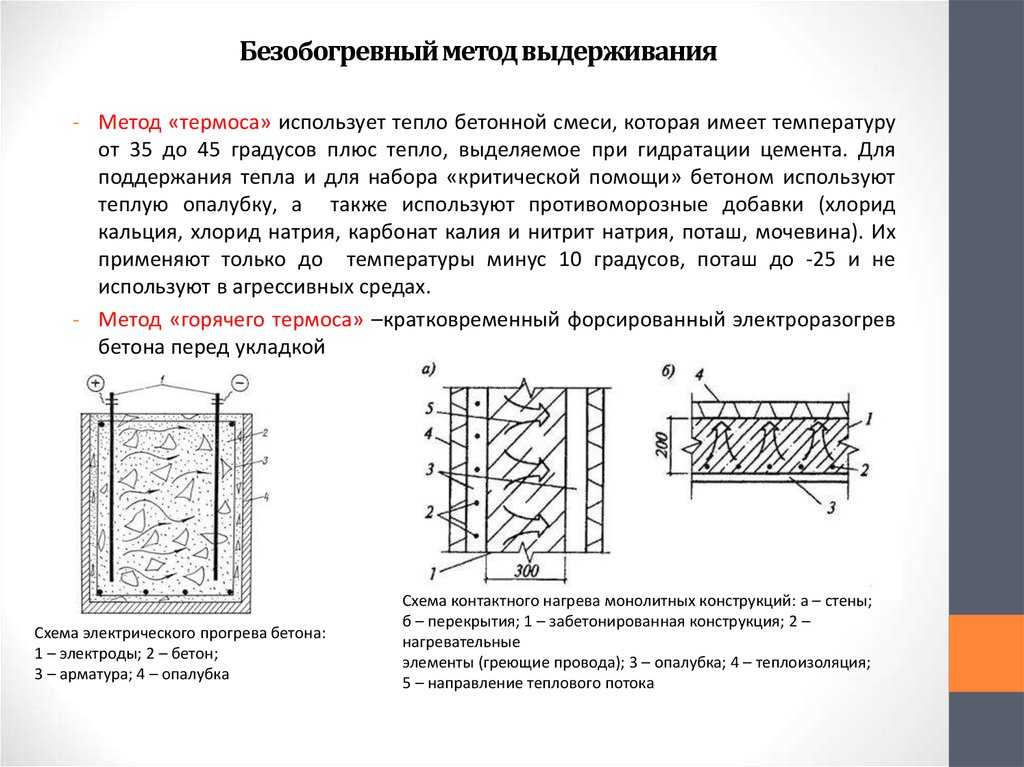

Электропрогрев опалубки (контактный метод)

Этот способ предполагает изготовление опалубки, в которую заранее будут закладываться нагревательные элементы. Они отдают бетону свое тепло при нагреве и ускоряют твердение. Электропрогрев опалубки происходит снаружи, через контактную поверхность.

• доступность.

• трудоемкость изготовления;
• низкий КПД (при заливке фундамента смесь греется лишь частично).

Индукционный обогрев

Применяется с армированными конструкциями. Металлические элементы, содержащиеся внутри них, станут сердечниками. Изолированный кабель выполняет роль индуктора и размещается петлями вокруг арматуры. Количество мотков провода и сечение необходимо рассчитать предварительно.

Расход электроэнергии достигает 150 кВт/ч на 1 кубический метр бетона.

• низкая цена;
• равномерный прогрев.

• сложный расчет;
• ограниченность применения (балки, колонны и т. д.).

Артикул:

Цена по запросу

Инфракрасный подогрев

Инфракрасные лучи нагревают поверхность непрозрачных объектов, распространяя тепло на весь объем. При применении инфракрасного подогрева бетонную конструкцию необходимо окутать прозрачной пленкой – она задержит тепло, пропустив лучи через себя. Подходит для прогрева железобетона. Инфракрасный нагреватель должен быть устойчивым к сильному ветру и способным долгое время работать без дозаправки.

• простота и доступность.

• подходит только для небольших тонких конструкций;
• инфракрасное тепло распространяется неравномерно.

Артикул:

Цена по запросу

Выводы

• Электродный прогрев подойдёт для раствора любой толщины и формы, но требует больших энергозатрат (около 1000 кВт на 3–5 куб. м.).

• Провод ПНСВ равномерно нагревает смесь и отличается безопасностью эксплуатации: кабель изолирован, температура легко регулируется.

• Контактный метод требует изготовления опалубки под заказ и не может обеспечить равномерный обогрев.

• Индукционный способ применим исключительно с армированными конструкциями.

• Инфракрасным теплом можно прогреть только небольшой слой бетона.

Также в нашем интернет-магазине представлены дизельные станции для прогрева бетона. Узнать, сколько стоит оборудование с учетом скидки, можно у наших менеджеров. Стоимость доставки зависит от габаритов и массы товара.

Как греть бетон трансформатором — взятым в аренду

Когда требуется выполнить прогрев бетонной конструкции, аренда трансформатора с кабелями или другого оборудования – это самая легкая часть дела.

Гораздо труднее найти грамотного специалиста, знающего, как прогреть бетон в зимние холода правильно.

При какой температуре греют бетон

Зачем вообще нужно прогревать свежезалитую бетонную конструкцию?

Необходимость в этой мере возникает, когда температура окружающего воздуха опускается ниже нулевой отметки.

В таких условиях вода, содержащаяся в растворе, замерзает.

Кристаллы льда разрушают структуру цементного камня – бетон не схватывается и крошится как песок.

Даже когда температура воздуха выше ноля, но прохладно, прогрев бетонных изделий может быть целесообразен.

При комфортном температурном режиме бетон созревает быстрее, сокращая сроки выполнения работ.

Например, при температуре ниже +20° C бетон схватывается не менее четырех недель.

В жаркую погоду, когда термометр показывает +35° C, цементный камень созревает за одну неделю.

Если же нагреть свежее бетонное изделие до +50° C, то оно наберет марочную прочность за сутки.

Ответ на вопрос: «при какой температуре нужно греть бетон?» становится очевидным.

Можно греть свежезалитую смесь при любой температуре ниже +40° C, чтобы ускорить созревание искусственного монолита.

Если же столбик термометра опустился ниже отметки 0° C, то греть бетон нужно обязательно.

Как греть бетон зимой

С вопросом, при какой температуре прогревают бетон, разобрались.

Теперь надо выяснить, каким способом это делать.

Как выгоднее и эффективнее?

Профессиональные строители знают, что самый выгодный и действенный вариант – использовать специальный трансформатор и систему шин, кабелей, проводов или электродов.

В самой технологии, как прогреть бетон зимой, нет ничего сверхсложного.

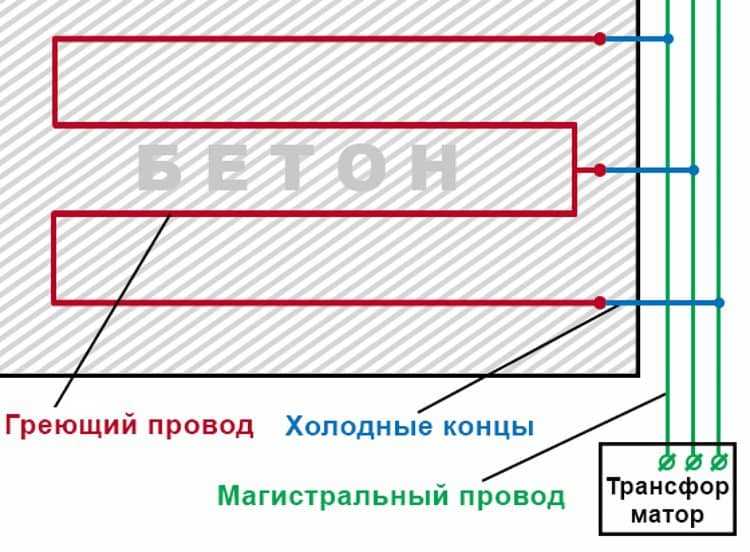

В готовую опалубку заранее укладываются кабели (греющие петли) или электроды с большим сопротивлением.

После заливки раствора на проводники подается напряжение, которое преобразуется в тепло.

Многие клиенты спрашивают у нас схему прогрева бетона проводом ПНСВ для стяжек и плит, или схему прогрева электродами для колонн.

Стандартных схем только две: «звезда» или «треугольник» и это способ подключения трансформатора.

Схему расположения греющих петель или электродов, шин и холодных концов рассчитывает на объекте инженер-энергетик.

Этот же специалист должен решать, сколько прогревать бетон, какой температурный режим выдерживать и т. п.

В этой таблице сведена информация, как прогревают бетон в зимнее время трансформатором с применением провода ПНСВ-1 или электродов.

Следует учитывать, что это базовые значения, не учитывающие сорт бетона, температуру воздуха, осадки и другие переменные.

Принимая решение, как греть бетон, специалист должен учитывать все факторы в комплексе.

От квалификации электрика зависит, насколько успешным будет итог прогрева.

Желание выполнить эту работу самостоятельно может обернуться потерями.

Как добавить подогрев пола поверх существующего бетона | Главная Руководства

Сарабет Асафф Обновлено 28 января 2022 г.

Вы можете ступить на теплый и уютный пол, даже построенный на бетонной плите, добавив систему подогрева пола. В то время как водяные и воздушные лучистые системы отопления требуют укладки труб под черным полом, электрические системы можно укладывать прямо поверх существующего черного пола, включая бетонные плиты, а затем покрывать готовым полом.

Измерьте и спроектируйте шаблон

В электрических системах лучистого отопления используются провода, встроенные в мат, уложенный прямо на ваш бетон, сообщает Energy. gov. Эти провода никоим образом нельзя обрезать, и ими можно лишь частично манипулировать, поэтому размер коврика должен соответствовать полу, на котором он будет установлен. Сделайте тщательные замеры комнаты и сделайте чертеж помещения в масштабе, чтобы передать его производителю коврика.

Некоторые производители предоставляют онлайн-программу для создания шаблонов, позволяющую создавать коврики по индивидуальному заказу; другие снимают с вас мерки по телефону и сами проектируют коврик. Каждая компания предоставляет вам план с подробным описанием того, как и где установить коврик.

Подготовьте пол и коврик

Прежде чем укладывать коврик для подогрева пола, убедитесь, что бетон полностью затвердел. Заполните все трещины в бетоне и, если необходимо, используйте самовыравнивающиеся составы, чтобы бетон был ровным и готовым к новому настилу. Распакуйте коврик и расположите его рядом со стеной, где вы планируете установить термостат, который его включает.

Подсоедините коврик к вольтметру и сравните его показания с данными, предоставленными производителем коврика. Если цифры совпадают, продолжайте установку. Если номера не совпадают, обратитесь к производителю; Ваш коврик мог быть поврежден во время транспортировки.

Подгонка коврика

Раскатайте коврик по полу на расстоянии примерно 6 дюймов от всех стен и любых приспособлений на полу. Следуйте плану, предоставленному производителем; некоторые коврики покрывают всю комнату одним большим куском, в то время как другие нужно расставить по местам.

Если вам нужно повернуть коврик в любой момент, осторожно обрежьте коврик вокруг встроенных проводов, чтобы обеспечить некоторое движение, затем переверните коврик и провода, чтобы изменить направление. После того, как коврик будет полностью разложен, подключите его к вольтомметру для второго измерения и убедитесь, что цифры не изменились.

Установка мата

Каждый мат прилипает к бетону немного по-разному, в зависимости от рекомендаций производителя. Некоторые производители рекомендуют использовать раствор для затвердевания – тот же самый раствор, который используется для укладки плитки, говорит Family Handyman. Другие производители рекомендуют использовать горячий клей. Если ваш производитель рекомендует использовать тонкий слой, осторожно отогните коврик, распределите раствор по бетону с помощью мастерка, затем сложите коврик на место.

Если производитель рекомендует горячий клей или другой нерастекающийся клей, выдавите его тонким слоем по центру каждой части мата, чтобы приклеить его и провода к бетону.

Тип готового покрытия пола

Производитель вашего коврика указывает, какой тип покрытия пола вы можете укладывать поверх вашего коврика. Большинство ковриков укладывают под кафельный пол с использованием стандартных процедур укладки плитки, но некоторые из них также можно укладывать под плавающий деревянный или ламинатный пол.

Коврики рассчитаны на вес типичного готового пола с раствором на основе портландцемента между матом и плиткой. Для дополнительной страховки проверьте свой пол в последний раз с помощью вольтомметра после укладки готового пола, чтобы убедиться, что он не поврежден.

Ссылки

• Energy.gov: Лучистое отопление
• Семейный мастер на все руки: Как установить теплый пол

Writer Bio

Сарабет Асафф работает в сфере обустройства дома и пишет о ней с 1995 года. написал множество статей по искусству, дизайну интерьера и благоустройству дома, специализируясь на дизайне кухонь и ванных комнат. Член с хорошей репутацией в Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

Два способа получения лучистого тепла в бетоне

Автор Грег Джазвински на

Вы сталкивались с клиентами, которые рассматривали полированный, штампованный или окрашенный бетонный пол, но сомневались, потому что бетон – это холодная поверхность? Как насчет клиентов, которым нравится внешний вид штампованного бетона для дорожки, патио или подъездной дорожки, но они беспокоятся о потенциальном хаосе, который может нанести снегоочиститель или плавящие средства на штампованной поверхности?

Для решения этих проблем доступны два вида лучистого тепла: водяные и электрические системы отопления. Любое решение может быть идеальным способом удовлетворить потребности вашего клиента, увеличивая доход и прибыль проекта.

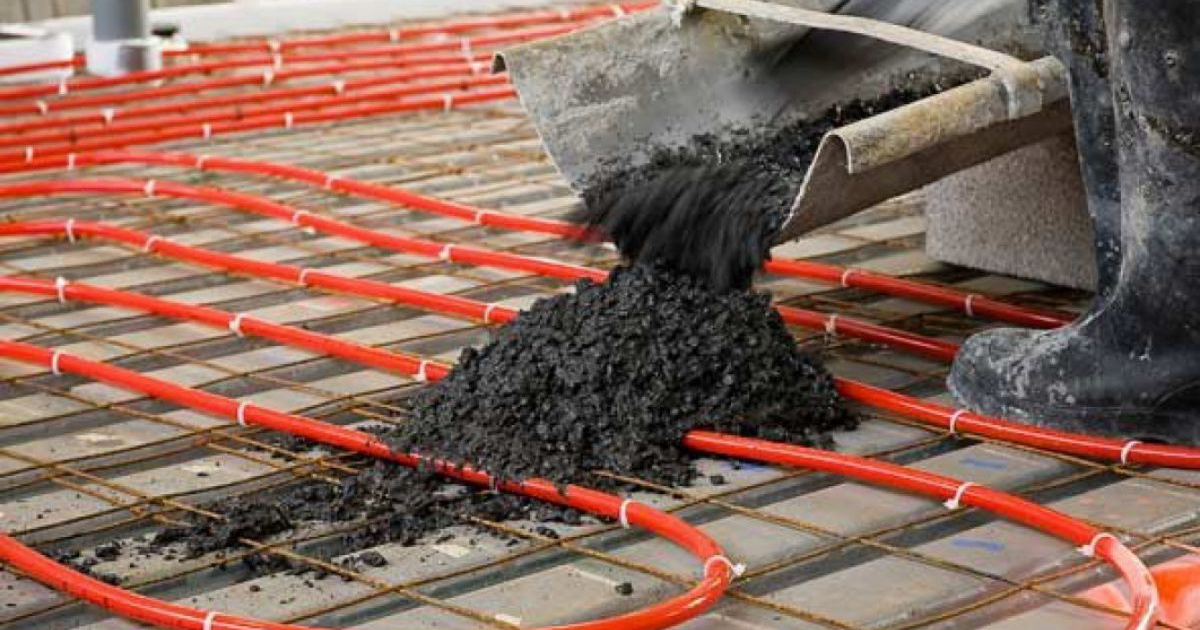

Водяные системы отопления лучше всего подходят для больших площадей. Для их установки рабочие встраивают специальные трубы в бетонную плиту или в тонкую бетонную смесь поверх существующего чернового пола. Вода (или смесь антифризов) нагревается бойлером и прокачивается по трубам, нагревая бетон. Водяная система отопления является отличным выбором для очень большой площади или при наличии существующего котла, который можно использовать для нагрева воды. Он не экономичен на небольших площадях, может быть очень сложен в установке, требует длительного обслуживания. Как правило, гидравлические системы требуют профессионального проектирования и опытной бригады для установки. Снегоплавильные электронагревательные кабели «Тепло твое» монтируются перед заливкой бетонной дорожки.

При обогреве небольших площадей, таких как ванная комната, кухня, патио или солярий, система электрического обогрева может стать лучшим решением для ваших клиентов. Электрические системы отопления, как правило, намного проще в установке и не требуют длительного обслуживания. Электрические нагревательные кабели могут быть разработаны компанией, у которой вы решите приобрести, и их можно легко установить с небольшой помощью подрядчика-электрика.

После того, как вы решили, какая система лучше всего подходит для вашего клиента, вам нужно преодолеть еще одно препятствие. Существует множество добавок, красителей, герметиков и покрытий, которые вы можете использовать во время своего проекта. Какие из них совместимы с отопительным решением, с которым вы работаете?

Дело в том, что большинство декоративных бетонных изделий и методов совместимы как с водяными, так и с электрическими системами отопления. При этом существует так много вариантов, что вам или поставщику выбранной вами системы отопления имеет смысл потратить некоторое время на общение с производителями декоративных изделий, которые вы используете. После того, как вы определились с комбинацией продуктов, которые вам нужны, чтобы придать вашему клиенту идеальный вид, пришло время снять трубку. Большинство производителей очень отзывчивы, когда вы звоните в их техническую линию с вопросами, так как они хотят, чтобы их продукция использовалась в как можно большем количестве проектов.

В следующий раз, когда вы столкнетесь с клиентами, которые заинтересованы в декоративном бетоне, но обеспокоены естественной холодностью бетона в помещении или сложностями уборки снега снаружи, надеюсь, вы сможете превратить эти опасения в возможность. Ваши клиенты будут наслаждаться красотой своего нового пола, а также получать удовольствие от тепла, которое приносит лучистое тепло. Или они могут получить потрясающую новую дорожку и подъезд, который им никогда не придется чистить лопатой или пахать.

Со своей стороны, вы получите дополнительную прибыль и удовлетворение от хорошо выполненной работы.
