Как добывают цемент: Как делают цемент: технология производства цемента

Как делают цемент: технология производства цемента

Любое строительство или ремонтные работы невозможны без использования универсального строительного материала – цемента разных видов и марок. Мы настолько привыкли к этому продукту, что даже не задумываемся над проблемой, а как делают цемент.  Можно ли его можно изготовить в домашних условиях и не переплачивать?

СодержаниеСвернуть

• Состав цемента
• Производство цемента на заводах
• Сухой способ
• Мокрый способ
• Комбинированные способы
• Как делают белый цемент
• Заключение

Сразу ответим на вопрос – можно ли сделать цемент своими руками? Имея необходимое оборудование и исходные материалы – получить цемент в домашних условиях можно. На данный момент времени в Российской Федерации большим спросом пользуются мини-заводы по производству цемента, мощностью порядка 120 000 тонн цемента в год. Производить же цемент для единичной стройки экономически невыгодно. Проще и дешевле купить этот необходимый строительный материал на заводе или в магазине.

Состав цемента

Цемент получается при длительном дроблении клинкера и гипса. Клинкер — продукт равномерного обжига до спекания однородной сырьевой смеси, состоящей из известняка и глины определённого состава, обеспечивающего преобладание силикатов кальция.

При измельчении клинкера вводят добавки: гипс СaSO₄·2H₂O для регулирования сроков схватывания, до 15 % активных минеральных добавок (пиритные огарки, колошниковую пыль, бокситы, пески) для улучшения некоторых свойств и снижения стоимости цемента.

Производство цемента на заводах

На данный момент времени производителями цемента используются три технологии производства связующего:

• Мокрый способ.
• Сухой способ.
• Комбинированный метод.

Стоит заметить что «сухую» технологию используют зарубежные производители цемента: Египет, Турция и Китай. «Мокрая» же технология традиционно используется отечественными цементными заводами.

Сухой способ

Здесь нет необходимости использовать воду. Исходный материал (глину и известняк) дробят на специальном оборудовании. Сушат и перемалывают в мелкодисперсную муку, смешивают пневматическим способом и подают на обжиг.

Образовавшийся в результате обжига цементный клинкер измельчается до соответствующей степени фракции, фасуется в упаковку и отправляется на склад готовой продукции. Данный способ позволяет снизить затраты на производство, однако отличается «капризностью» к однородности исходных материалов и является экологически опасным вариантом.

Мокрый способ

Неоспоримые достоинства данного метода заключается в возможности точного подбора состава исходного сырья при высокой неоднородности исходных компонентов: порода, вид породы и пр. Исходный материал (шлам) представляет собой жидкую субстанцию, содержащую до сорока процентов влаги.

Перед тем как сделать цемент, состав шлама корректируется в специальных технологических бассейнах. После выдержки сырья в бассейне, производится отжиг в специальных вращающихся печах и последующее измельчение.

Мокрый способ требует большего расхода тепловой энергии расходуемой на высушивание исходного сырья. Это существенно увеличивает себестоимость производства цемента, однако качество конечной продукции не страдает от возможной неоднородности клинкера, как при мокром варианте.

Комбинированные способы

Данная технология опирается на мокрый вид получения связующего. Промежуточную субстанцию обезвоживают по специальной технологии. Клинкер гранулируют с добавлением воды, после чего производят отжиг и последующее измельчение до той или иной марки цемента.

В числе достоинств комбинированного способа производства цемента: высокий выход «годного», возможность использования отходов металлургической промышленности.

Как делают белый цемент

Технология производства белого цемента незначительно отличается от технологии производства обычного «серого» материала. Как и обычный «серый» материал, белый цемент выпускают сухим и мокрым способом. Основное отличие технологии – обжиг исходного сырья при высокой температуре и резкое охлаждение в воде.

Клинкер белого цемента характеризуется как «маложелезистый» и содержит в своем составе: минеральные добавки, известняк, гипс, соли и другие компоненты. В качестве исходного сырья для клинкера используются карбонатная и глинистая порода (известняк, каолиновая глина, отходы обогащения, кварцевый песок).

В Российской Федерации белый цемент производится только на одном предприятии – ООО «Холсим (Рус) СМ» (до 2012 года ОАО «Щуровский цемент»). Большинство белого цемента поставляется на рынок России из-за рубежа следующими компаниями: «Холсим» (Словакия), «Cimsa иAdana» (Турция), «AalborgWhite»(Дания) и «AalborgWhite» (Египет).

Основное достоинство белого цемента его уникальная характеристика – белоснежность, а основной недостаток в разы большая стоимость по сравнению с обычным «серым» материалом.

Заключение

Теперь вы знаете, как делают цемент на заводе в общем случае. Информацию как правильно делать цемент во всех подробностях, цифрах, схемах, таблицах и других тонкостях смотрите в специальной литературе.

Как делают цемент: victorborisov — LiveJournal

Летом прошлого года я провёл съемку на заводе Lafarge («Уралцемент») расположенном в поселке Первомайский, Челябинской области. Завод производит цемент по мокрому способу с 1957 года и по объемам производства находится в десятке крупнейших цементных заводов России. Для производства цемента используют глину и известняк. В качестве топлива выступает природный газ.

История портландцемента начинается 21 октября 1824 года, когда английский каменщик Джозеф Аспдин получил патент на вещество, которое назвал «портландцемент», поскольку его цвет напоминал серый цвет скал, находившихся вокруг города Портланд.

Портландцемент — гидравлическое вяжущее вещество, получаемое путем совместного тонкого измельчения портландцементного клинкера, гипса и специальных добавок. Свойства портландцемента зависят от состава клинкера и степени его измельчения. Важнейшее свойство портландцемента — способность твердеть при взаимодействии с водой. Оно характеризуется маркой портландцемента, определяемой по прочности на сжатие и изгиб стандартных образцов цементно-песчаного раствора после 28 суток твердения во влажных условиях.

2. Производство цемента складывается из двух основных технологических процессов: получение клинкера (наиболее трудоемкий и энергозатратный этап) и его помол с соответствующими добавками.

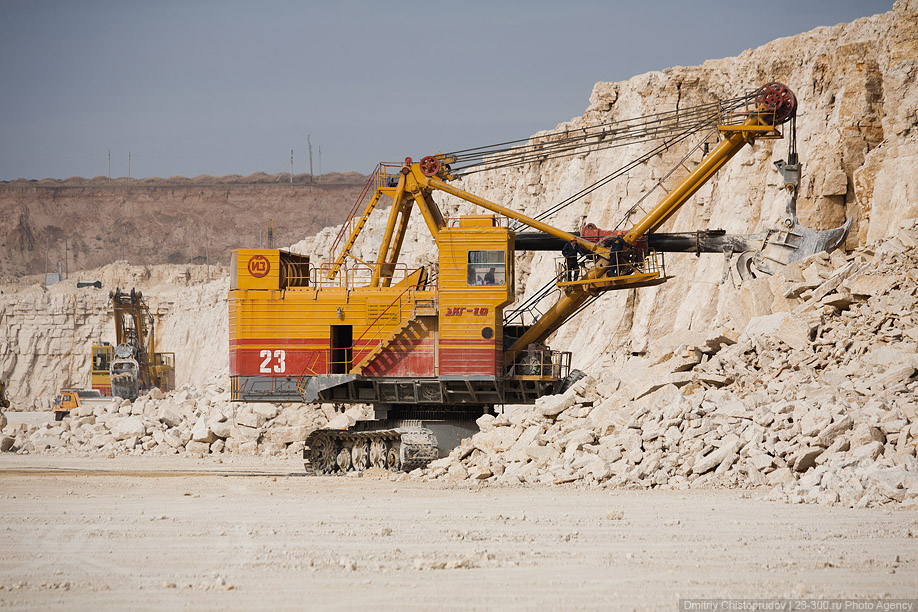

3. Для изготовления цемента сначала добывают известняк и глину из карьера.

4.

5.

6. Пройдя предварительную обработку, исходные материалы поступают в мельницу мокрого самоизмельчения «Гидрофол», где перерабатываются в шлам. Затем шлам домалывается в сырьевых мельницах и усредняется в шламбассейнах.

7. На заводе находится специальная лаборатория, в которой производят постоянный контроль качества и дозировку сырьевых материалов и добавок. И в том числе проводят тестирование конечного продукта на прочность.

8.

9.

10.

11. Затем тонкомолотый сырьевой шлам вводится во вращающуюся печь (длиной около 200 м и диаметром 4 м) и обжигается при температуре 1450 градусов Цельсия.

12. При обжиге частички сырья сплавляются между собой, образуя клинкер.

13. Печь для обжига представляет собой вращающийся металлический цилиндр, который наклонен к горизонтальной плоскости под углом 3-4 градуса, чтобы обеспечить возможность движения материала вдоль печи.

14. Полученный клинкер охлаждается в холодильниках, дробится и подается транспортерами в бункеры цементных мельниц для помола.

15. Электрофильтры на вращающихся печах позволяют сократить выбросы пыли в атмосферу в 10-30 раз.

16.

17.

18. Остывший клинкер подается в мельницу.

19.

20. Это самый шумный участок производства. Находится в цеху без наушников просто невозможно.

21. Цемент получают путем совместного тонкого измельчения портландцементного клинкера, минеральных добавок (10-15%) и гипса (3-7%), который служит для регулирования сроков схватывания. Размер зерен цемента лежит в пределах от 1 до 100 мкм.

22.

23.

24. Процедура LOTOTO (LockOut / TagOut / TryOut). Комплекс действий для повышения безопасности на производстве.

25. Различные минеральные добавки служат для придания бетонам, растворам и др. изделиям на основе цемента специальных свойств (скорость затвердевания, устойчивость в природных водах, морозостойкость).

26.

27.

28. Полученный портландцемент транспортируется из мельниц в силосы для хранения.

29. Из силосов цемент отгружают железнодорожными вагонами и автомобильным транспортом в следующем виде: навалом, специальными контейнерами МКР весом до 1 тонны, бумажными мешками весом 50 кг.

30.

31.

32.

33.

Производство цемента | Американское литейное общество

Что такое портландцемент?

Многие путают термины «цемент» и «бетон». Портландцемент — это промышленный продукт, который входит в состав различных бетонных изделий. Портландцемент продается в виде тонкого порошка, который смешивают с водой и заполнителями для получения бетона на портландцементе (PCC). Портландцемент состоит из силикатов кальция, алюминатов кальция, алюмоферритов кальция и обычно небольшого количества гипса. Когда к цементу добавляется вода, минералы кальция гидратируются и образуют гель. Этот гель скрепляет заполнитель в бетоне.

Существует восемь типов портландцемента, каждый из которых имеет особое назначение и химические требования. Производственный процесс, однако, по существу такой же и является продуктом работы в печи. Производство цемента представляет собой двухэтапный процесс. Такие материалы, как известняк, содержащие оксид кальция, смешивают с материалами из кремнезема и глинозема, такими как песок, сланец или глина. Сырье обычно сушат и измельчают, а затем смесь нагревают во вращающейся печи для образования клинкера. Затем клинкер смешивают с гипсом и другими материалами и измельчают в мелкий порошок (сито 200 меш), известный как портландцемент.

Как литейный песок используется в производстве портландцемента?

Литейный песок считается «альтернативным материалом», которым можно заменить первичное сырье. Сырье, используемое в производстве портландцемента, должно содержать соответствующие пропорции оксида кальция, кремнезема, глинозема и оксида железа. Смеси портландцемента обычно содержат 10-12% кремнезема по весу и оксиды алюминия и железа (2-5% по весу). Эти минеральные компоненты являются важными компонентами большинства формовочных смесей, поэтому они могут заменить первичные минералы. Согласно опросу, проведенному Portland Cement Association в 2008 году, 13 цементных печей в стране использовали формовочный песок. Измельченный ваграночный шлак также может быть использован в качестве сырья для производства цемента.

Как ведет себя портландцемент при использовании литейного песка?

Портландцемент, изготовленный из литейного песка, соответствует всем требованиям к качеству и характеристикам портландцемента, изготовленного исключительно из первичных материалов.

Литейный песок используется в качестве производственного сырья при производстве портландцемента. Разные типы портландцемента имеют разные химические и физические требования из-за различного применения цемента. Стандарт ASTM C-150, Стандартная спецификация для портландцемента, определяет различные типы портландцемента.

Какие технические проблемы связаны с литейным песком в производстве портландцемента?

Химическая консистенция формовочных песков важнее физических характеристик при определении пригодности для производства портландцемента. Содержание кремнезема в формовочных песках превышает минимальное содержание кремнезема в 80%, которое требуется для печей для обжига портландцемента, а присутствие других элементов, таких как железо и алюминий, является преимуществом. Содержание глины в формовочном песке может быть проблемой, если оно создает проблемы с текучестью в цементных печах с влажными процессами смешивания сырья.

Хотя формовочный песок может быть отличным сырьем для производства портландцемента, транспортные расстояния могут стать препятствием для получения большего количества формовочного песка для печей для обжига портландцемента. В Соединенных Штатах всего 118 печей для обжига цемента, некоторые из которых владеют прилегающими карьерами, где известняк и другие первичные заполнители перерабатываются для производства цемента.

Существуют ли какие-либо конкретные вопросы ОК/КК, о которых должны знать поставщики и/или конечные пользователи?

Просеянный формовочный песок может быть желательным сырьем для производства цемента, если расстояния транспортировки не препятствуют его использованию. Системы подачи в печь предназначены для работы с гранулированными материалами, а просеянный литейный песок уже является мелким заполнителем.

Формовочный песок, предназначенный для цементной печи, должен быть просеян, чтобы в нем не было мусора, осколков керна, случайного металла и посторонних материалов. Брызги металла, в частности, могут повредить системы подачи печи. Остывшие керны можно измельчать и смешивать с другими потоками песка при условии сохранения химической консистенции. Следует избегать формовочных песков с силикатным натрием, поскольку этот конкретный тип вяжущего меняет химический состав цемента. Самым большим недостатком увеличения использования формовочного песка в производстве цемента является постоянное получение необходимого количества просеянного песка.

Существуют ли какие-либо особые экологические проблемы, связанные с использованием литейного песка в портландцементе?

Ассоциация портландцемента разработала программу, направленную на то, чтобы сделать производство и использование портландцемента более устойчивым.

Нажмите на ссылки ниже для получения дополнительных ресурсов и информации о цементе.

Portland Cement Association
http://www.cement.org/manufacture/

• Отчет PCA об экологически безопасных методах производства
  http://www.cement.org/docs/default-source/fc_cemmanuf_pdfs/manufacturing /sustainreport11_final.pdf

Производство портландцемента – материалы и процессы

🕑 Время чтения: 1 минута

Производство цемента включает в себя различные виды сырья и процессы. Каждый процесс объясняется химическими реакциями для производства портландцемента. Цемент представляет собой порошок зеленовато-серого цвета, изготовленный из прокаленных смесей глины и известняка. При смешивании с водой становится твердым и прочным строительным материалом. История цемента восходит к Римской империи. Современный цемент. То есть портландцемент впервые был произведен британским каменщиком Джозефом Аспдином в 1824 году, который варил цемент на своей кухне. Он нагрел смесь известняка и глиняного порошка на своей кухне и измельчил смесь в порошок, создав цемент, который затвердевает при смешивании с водой. Название Портленд было дано изобретателем, так как оно напоминает камень, добытый на острове Портленд. Первое использование современного портландцемента было при строительстве туннеля на реке Темзе в 1828 году.

Состав:

• Процесс производства цемента
  • 1. Смешивание сырья
  • Сравнение сухого и мокрого процессов производства цемента
  • 2. Обжиг сырья
  6 9 50 8 Измельчение клинкеров Хранение и упаковка

Процедуры производства портландцемента описаны ниже.

1. Смешивание сырья
2. Сжигание
3. Шлифовка
4. Хранение и упаковка

1. Смешивание сырья

Основным сырьем, используемым в производстве цемента, являются кальций, кремний, железо и алюминий. Эти полезные ископаемые используются в различной форме согласно доступности полезных ископаемых. В таблице представлено сырье для производства портландцемента. Процедура смешивания при производстве цемента осуществляется 2 методами,

• Сухой процесс
• Мокрый процесс

а) Сухой процесс

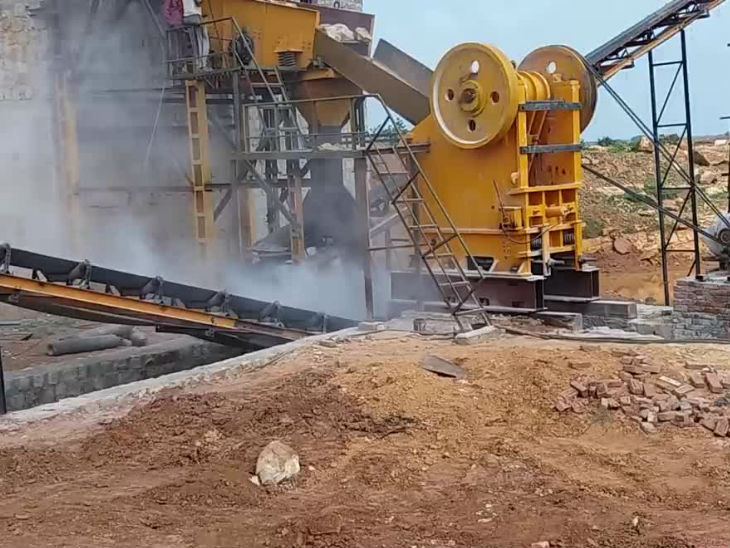

Как известняковое, так и глинистое сырье сначала измельчают в гирационных дробилках, чтобы получить отдельные куски размером 2-5 см. Измельченные материалы снова измельчают, чтобы получить мелкие частицы в шаровой или трубчатой ​​мельнице. Каждый мелкоизмельченный материал хранится в бункере после просеивания. Теперь эти порошкообразные минералы смешиваются в необходимой пропорции, чтобы получить сухую сырьевую смесь, которая затем хранится в силосах и готовится к отправке во вращающуюся печь. Теперь сырье смешивают в определенных пропорциях, чтобы средний состав конечного продукта сохранялся должным образом.

Рис. Производство цемента сухим способом

b) Мокрый способ

Сырье сначала измельчают, превращают в порошок и хранят в силосах. Затем глину промывают в промывочных мельницах для удаления прилипших органических веществ, содержащихся в глине. Порошкообразный известняк и промытая водой глина направляются в каналы и передаются в мельницы, где они полностью смешиваются и образуется паста, т. е. известная как шлам. Процесс измельчения может осуществляться в шаровой или трубчатой ​​мельнице или даже в обеих. Затем суспензия направляется в сборный бассейн, где можно регулировать состав. Шлам содержит около 38-40% воды, которая хранится в резервуарах для хранения и хранится готовой к отправке во вращающуюся печь.

Рис. Производство цемента мокрым способом

Сравнение сухого и мокрого способов производства цемента

Критерии	Сухой процесс	Мокрый процесс
Твердость сырья	Довольно твердый	Любой вид сырья
Расход топлива	Низкий	Высокий
Время обработки	Малый	Высшее
Качество	Низкое качество	Высшее качество
Себестоимость	Высокий	Низкий
Общая стоимость	Дорого	Дешевле
Физическое состояние	Сырая смесь (твердая)	Шлам (жидкий)

2.

Сжигание сырья

Процесс обжига осуществляется во вращающейся печи, при этом сырье вращается со скоростью 1-2 об/мин вокруг своей продольной оси. Вращающаяся печь состоит из стальных труб диаметром 2,5-3,0 метра и длиной от 90 до 120 метров. Внутренняя сторона печи облицована огнеупорным кирпичом. Печь опирается на колонны из каменной кладки или бетона и опирается на подшипник качения в слегка наклонном положении с уклоном от 1:25 до 1:30. верхний конец. Печь нагревается с помощью порошкообразного угля или масла или горячих газов из нижнего конца печи, так что образуется длинное горячее пламя. Поскольку положение печи наклонно и она медленно вращается, материал, загружаемый с верхнего конца, перемещается к нижнему концу со скоростью 15 м/ч. В верхней части вода или влага из материала испаряется при температуре 400°C, поэтому этот процесс известен как зона сушки. Центральная часть, т.е. зона прокаливания, температура около 10000С, где происходит разложение известняка. Остальной материал находится в форме небольших комочков, известных как узелки после CO ₂ освобожден.

CaCO ₃ = CaO + CO ₂

Нижняя часть (зона спекания) имеет температуру 1500-17000°С, где известь и глина реагируют с образованием алюминатов кальция и силикатов кальция. Эти алюминаты и силикаты кальция сплавляются, образуя мелкие и твердые камни, известные как клинкеры. Размер клинкера варьируется от 5 до 10 мм. Нижняя часть, т.е. зона клинкера, имеет температуру около 1500-1700°С. В этом районе известь и глина реагируют с образованием алюминатов кальция и силикатов кальция. Эти продукты алюминатов и силикатов кальция сплавляются вместе, образуя твердые и мелкие камни, известные как клинкеры. Размер мелких и твердых клинкеров варьируется от 5 до 10 мм.

2CAO + SIO ₂ = CA2SIO ₄ (DECKEAM SILECTICE (C ₂ S))

3CAO + SIO ₂ = CA3SIO ₅ (TRICLCIUM SILETATE (C _{3). 3CAO + AL 2 O 3 = CA 3 AL 2 O 6 (Dicalcium Aluminate (C 2 A)}

4CA + AL ₂ A)

4CAO + AL ₂ O)

4CAO + AL ₂ O) O ₃ = Ca ₄ Al ₂ Fe ₂ O ₁₀ (алюмоферрит тетракальция (C ₄ AF))

Клинкер, поступающий из зоны обжига, очень горячий. Для снижения температуры клинкеров воздух поступает в противотоке у основания вращающейся печи. Охлажденные клинкеры собираются в небольшие тележки.

3. Измельчение клинкеров

Охлажденные клинкеры получают из охладителей и отправляют на мельницы. Клинкер тонко измельчают в порошок в шаровой или трубчатой ​​мельнице. Порошкообразный гипс добавляется в количестве 2-3% в качестве замедлителя схватывания во время окончательного измельчения.
