Видео о ЖБИ — РосГрадСтрой

В данном разделе собраны видоролики о производства ЖБИ. Мы собираем полную коллекцию видео в строительстве из железобетонных изделий.
Это позволит вам:

Определить качественное изделие ЖБИ.
Понимать как правильно использовать наши товары.
Знать схему расскладки армирования — избежать неприятных последствий при работе с железобетоном.
Понимать принцип устройства.
Как правильно монтировать ЖБИ
Как правильно складировать Железобетонные изделия.
Повысить знания в сфере строительных материалов.

Как делают ЖБИ.

В данном видео продемонстированы основные этапы производства Железобетонных изделий:

Формирование.
Пропарка.
Распалубка.
Складирование.

Контроль качества Железобетонных изделий.

Работа отдела ОТК, контроль качества бетона, приемка ЖБИ перед складированием. Такой контроль позволит избежать поставки брака на ваш объект. А если вдруг, это
и произошло.

Как производят плиты перекрытия

Видеоролик о полном цикле производства плит перекрытий 1 ПК по ГОСТ 9561-91. Самые надежные плиты, проверенные временем!

Как производят перемычки

Производство перемычек оконных, согласно Серии 1.038.1, в соответствии с ГОСТ 948-84.

Как производят Лотки теплотрасс

Все этапы производства Железобетонных лотков теплотрасс на основании ГОСТ 13015.1-2003 и Серии 3.006.1-2.87.

Как производят Лестничных ступеней

Детальный видеообзор о том, как изготавливают лестничные ступени в соответсвии с ГОСТ 8717.0-84.

Армирование железобетонных изделий

Арматура — это основа ЖБИ! От правильной раскладки металлических прутов, от их диаметра, марки стали зависит прочность вашего будущего здания. О том, как делают арматурные каркасы рассказано в данном видеоролике!.

Как делают закладные детали

Закладные детали используются в железобетоне для соединения нескольких изделий ЖБИ при монтаже (Панели забора, элементы колодцев, лотки теплотрасс), других технологических элментов (лестниц, степеней итд. ). Как правило,
соединение происходит при помощи сварки. «Закладная» — представляет собой выпуск арматуры изделия с площадкой из металлла определенной марки для сварки.

Как делают Предварительно напряженное армирование

Железобетоннные изделия с предварительно напряженным аримрованием имеют широкое распространение в строительстве.
Ведь именно такое армирование позволяет придать плитам пространственную жесткость при большой длинне.
Арматура предаварительно разогревается, путем пропускания через нее электрического тока. Затем она вставляется в специальные пазы формы. Остывая, металлические
пруты натягиваются как струны. Следом идет процесс формирования изделий.

Производство ЖБИ заборов

Все этапы производства железебетонных панелей ограждений ПО-2, ПО-2М. Серия 3.017-3.

Производство колец для колодцев 1 метр. КС 10

Все этапы производства железебетонных колец колодезных, диаметром 1 метр с четвертью, согласно ГОСТ 8020-90.

Производство колец для колодцев 1,5 метра. КС 15

Все этапы производства железебетонных колец колодезных, диаметром 1,5 метра с четвертью, согласно ГОСТ 8020-90.

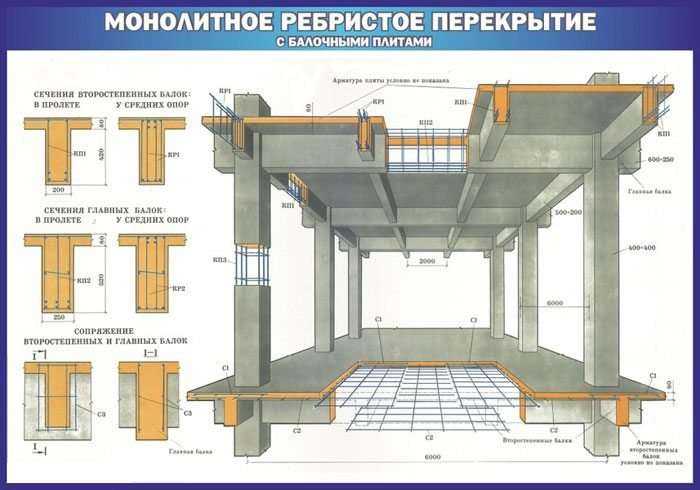

Как опирать сборные плиты перекрытия

Назрела тема для этой статьи – уж очень много ошибок допускают строители.

Что представляет собой сборная плита (пустотная или ребристая)? Это прежде всего армированная железобетонная конструкция, рассчитанная на определенную работу. Любой железобетон может работать только при такой схеме, когда напряжения в нем может подхватить рабочая арматура.

В сборных плитах рабочая арматура расположена только в нижней зоне плиты и только вдоль плиты. Что это значит? Это значит, что плита без разрушения может изгибаться только в продольном направлении и только так, чтобы изгиб плиты был направлен вниз.

Как видно из рисунка, когда плита изгибается, ее нижняя часть растягивается, и арматура при этом подхватывает это напряжение растяжения, т.к. бетон на это не способен. Бетон без арматуры при изгибе будет только трещать и разрушаться. При малейшем изгибе нам нужно устанавливать арматуру, которая будет брать растягивающие напряжения изгиба на себя.

Теперь вернемся к сборным плитам. Мы знаем, что рабочая арматура плиты расположена только вдоль плиты и только у ее нижней грани.

Рассмотрим ниже различные ситуации опирания плит перекрытия.

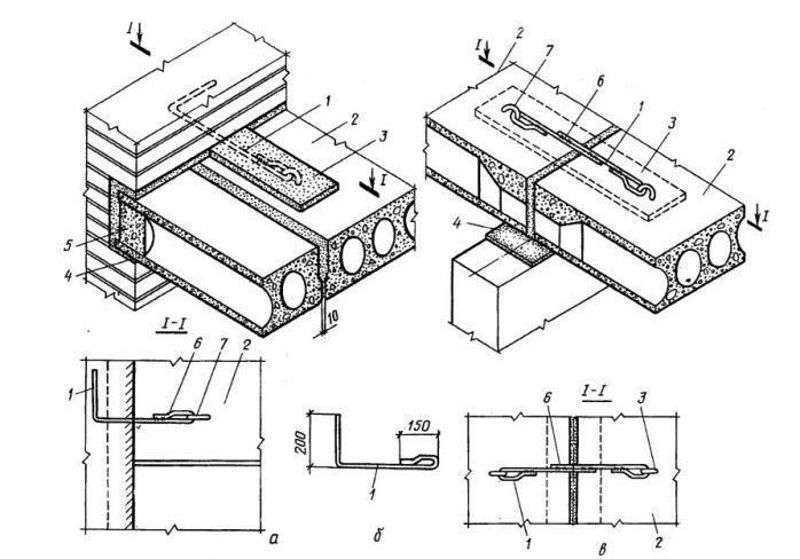

Как можно опирать сборные плиты перекрытия

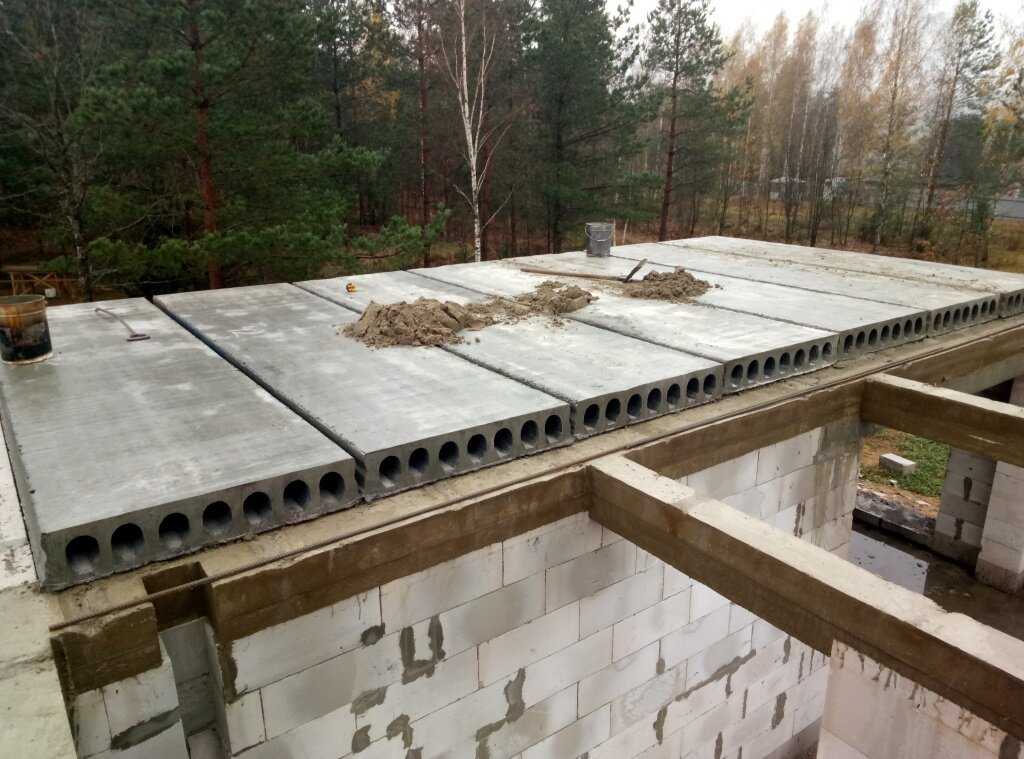

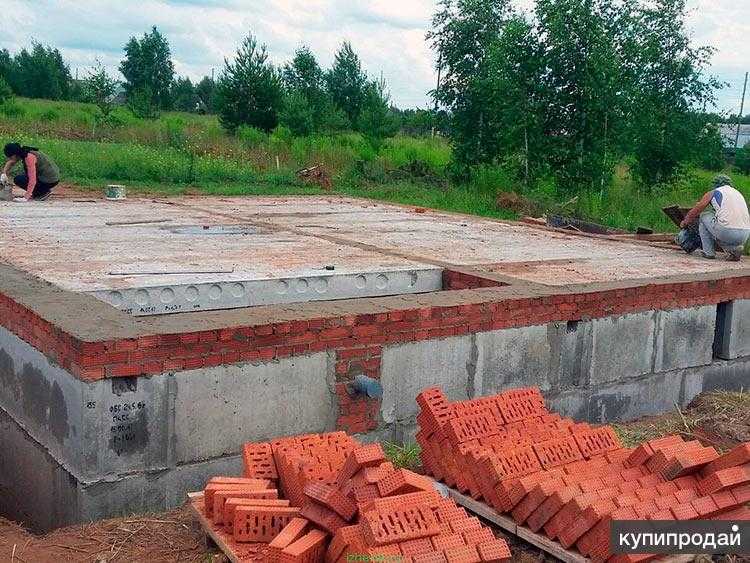

1) Классический способ опирания плиты: по двум сторонам.

Здесь все выдержано в лучших традициях: плита изгибается под весом нагрузки, рабочая арматура подхватывает напряжения изгиба, и если нагрузка не превышает несущей плиты, никакого разрушения не происходит – все работает по плану.

2) Опирание плиты по трем сторонам (двум коротким и одной длинной).

Этот способ опирания называется еще опиранием с задвижкой плиты на стену. Его допускается применять, когда по ширине пролета плиты не размещаются, а монолитный участок делать нецелесообразно. По сравнению с предыдущим вариантом этот вариант для работы плиты похуже, но в принципе, он не запрещен. Главное помнить: желательно плиту по длинной стороне не заводить в стену глубже, чем на высоту плиты (при высоте плиты 220 мм плиту не опирать глубже, чем на 220 мм), чтобы не образовалось защемление. Что такое защемление, и чем оно вредно для сборных плит, будет рассмотрено в статье чуть дальше.

В данном случае изгибается не вся плита, а только свободный ее край. Но все равно при этом в работу вступает продольная рабочая арматура и подхватывает растягивающие напряжения – просто не во всей плите, а в ее части.

Как нельзя опирать сборные плиты перекрытия

1) Опирание плиты по двум длинным сторонам.

Как мы помним, рабочая арматура в плите есть только в продольном направлении. В поперечном направлении есть только незначительная сетка, которая может воспринять нагрузку от собственного веса плиты на периоде монтажа (когда петля поднимается краном за четыре петли). И если мы обопрем плиту по двум длинным сторонам, под нагрузкой она начнет изгибаться как на рисунке, и просто не будет достаточной площади арматуры в этом направлении – плита начнет трещать. На начальном этапе нагрузку сможет воспринять имеющаяся сетка, но (повторюсь), площадь арматуры этой сетки рассчитан только на собственный вес плиты.

2) Устройство дополнительной опоры в пролете плиты.

Нужно запомнить раз и навсегда: сборные плиты работают исключительно как однопролетные. Если где-то в пролете появляется стена или колонна, происходит то, что показано на рисунке выше. Плита между опорами изгибается вниз, а над опорой происходит выгиб в противоположную сторону – с растянутой зоной вверху. Но в верхней зоне плиты у нас нет рабочей арматуры, и нам нечем воспринять растягивающие напряжения изгиба. В итоге, появляются трещины в верхней зоне плиты, как показано на рисунке. Это может быть всего одна трещина, но ее достаточно будет, чтобы со временем или сразу привести к аварийному состоянию.

3) Опирание сборной плиты на две стены с выносом части плиты в виде балкона (консоли).

Эта ситуация примерно такая же, как в предыдущем случае. Верхней арматуры нет, воспринять растяжение нечем. Чем больше длина консоли и чем больше нагрузка на ней (особенно на краю), тем быстрее произойдет разрушение.

Свес плиты в другом направлении будет таким же аварийным, как и показанный на рисунке.

4) Опирание сборной плиты на колонны (точечные опоры).

Если вы захотите опереть плиту не на стены или балки, а прямо на колонны, запомните: этого делать нельзя. Принцип работы арматуры в железобетоне следующий: растянутая арматура в плите работает только тогда, когда ее концы заведены на опору. Если под краем плиты (и под концом арматурного стержня) опоры нет, такая арматура превращается в бесполезный балласт.

На картинке мы видим вариант опирания плиты на 4 колонны. Во-первых, плита прогибается не только в продольном, но и в поперечном направлении – а как мы выяснили из пункта 1, в таком случае могут образоваться трещины. Но это не самое страшное – эти трещины просто не успеют образоваться из-за аварийной ситуации в другом направлении. Итак, во-вторых, на опору у нас попадают всего две крайние арматурины, остальные «зависли в воздухе» и в работу не включаются. А это значит, что площадь рабочей арматуры в плите уменьшилась во много раз в сравнении с требуемой. Естественно, такая плита будет стремиться разрушиться.

Лучшим выходом из такой ситуации будет устройство балок в нужном месте опирания плиты – между близко расположенными колоннами.

5) Защемление сборной плиты перекрытия.

Что такое защемление? В случае опирания плит перекрытия – это заведение плиты на стену более, чем на величину высоты сечения плиты и пригруз сверху стеной. Дело в том, что защемленные плиты работают совсем не так, как шарнирно опирающиеся. Все сборные плиты рассчитаны на шарнирное опирание (когда плита, прогинаясь, как бы поворачивается на опоре). В нормативных документах по сборным плитам четко оговорена глубина опирания, и она не должна быть не только меньше указанной – ее нельзя делать слишком большой.

Рассмотрим на рисунке, к чему приводит защемление плиты на опоре.

При шарнирном опирании плита просто поворачивается чуток на опоре и растягивается в нижней зоне – там и срабатывает нижняя рабочая арматура.

При защемлении плита слишком глубоко заведена, чтобы провернуться, в итоге она изгибается хитрым образом, когда в центре оказывается растянутой нижняя зона плиты, а у опор – верхняя. А в этой верхней зоне у нас нет достаточно арматуры, чтобы воспринять растягивающие усилия. В итоге, образуются трещины, которые особенно опасны тем, что их не видно (они скрыты под полом), но со временем они расширяются и приводят к аварийному состоянию.

Я надеюсь, данная статья наглядно продемонстрировала, как можно опирать сборные (пустотные, ребристые и полнотелые) плиты, а как нельзя.
