Изготовление бетонной плиты своими руками
03.01.2016 Изделия из бетона Оставить комментарий 13,883 Просмотров
Содержание:
Использование конструкции
На сегодняшний день очень активно развивается такая отрасль народного хозяйства, как строительство. В последние годы разработано множество различных способов строительства тех или иных конструкций, внедрены в практику новые строительные материалы. В настоящее время наиболее востребованными из них являются кирпич, бетон, железобетон, пластик и другие. Все они широко применяются в строительстве. Особое место среди них занимает бетон. Он представляет собой искусственный строительный материал, который обладает высокой прочностью, получаемый путем смешивания следующих компонентов: песка, цементного порошка, щебня и воды. Нередко дополнительно в него вводятся различные добавки (стабилизаторы, гидрофобизаторы и тому подобное).

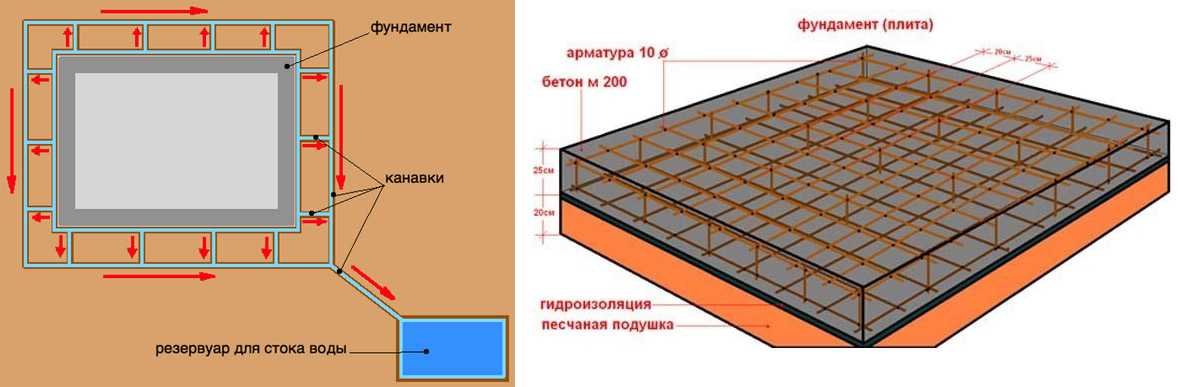

Схема бетонной монолитной плиты.
Бетон является незаменимым компонентом при строительстве домов. Именно из него делают фундамент. Обычно для этого используют бетонные плиты, которые можно сделать своими руками. Фундамент является опорой и основанием для большинства крупных сооружений и зданий. От качества бетона во многом зависят прочность и устойчивость самой конструкции. Рассмотрим более подробно, как изготавливается бетонная плита своими руками, технику работы.
Монолитный фундамент и шведская плита

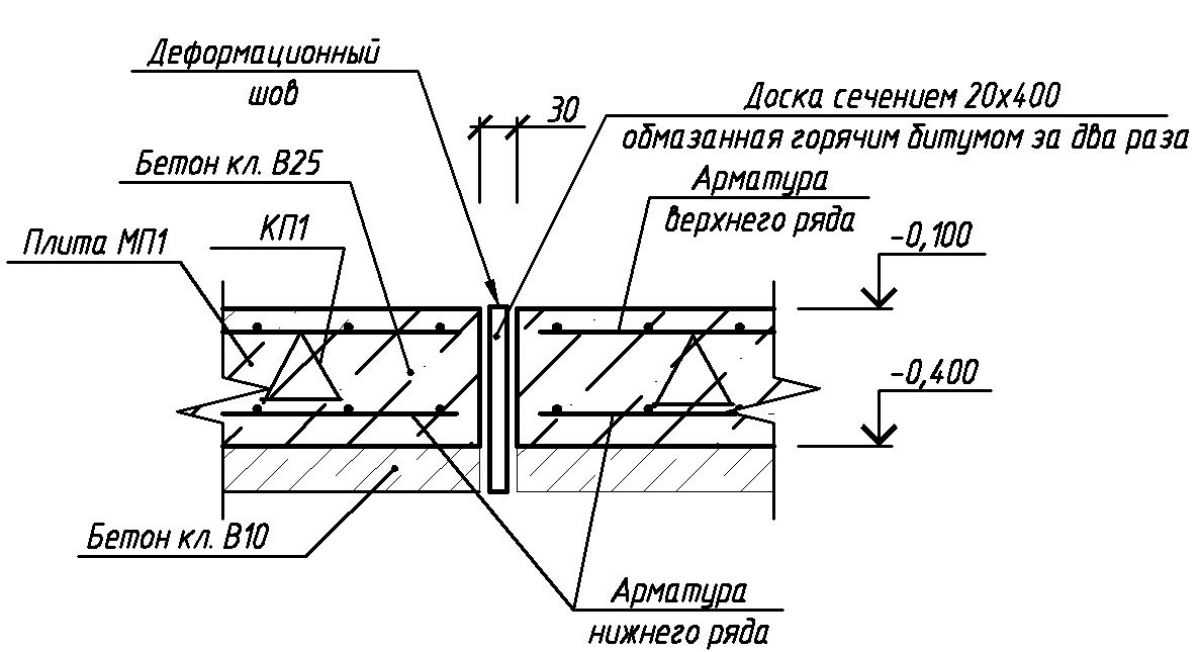

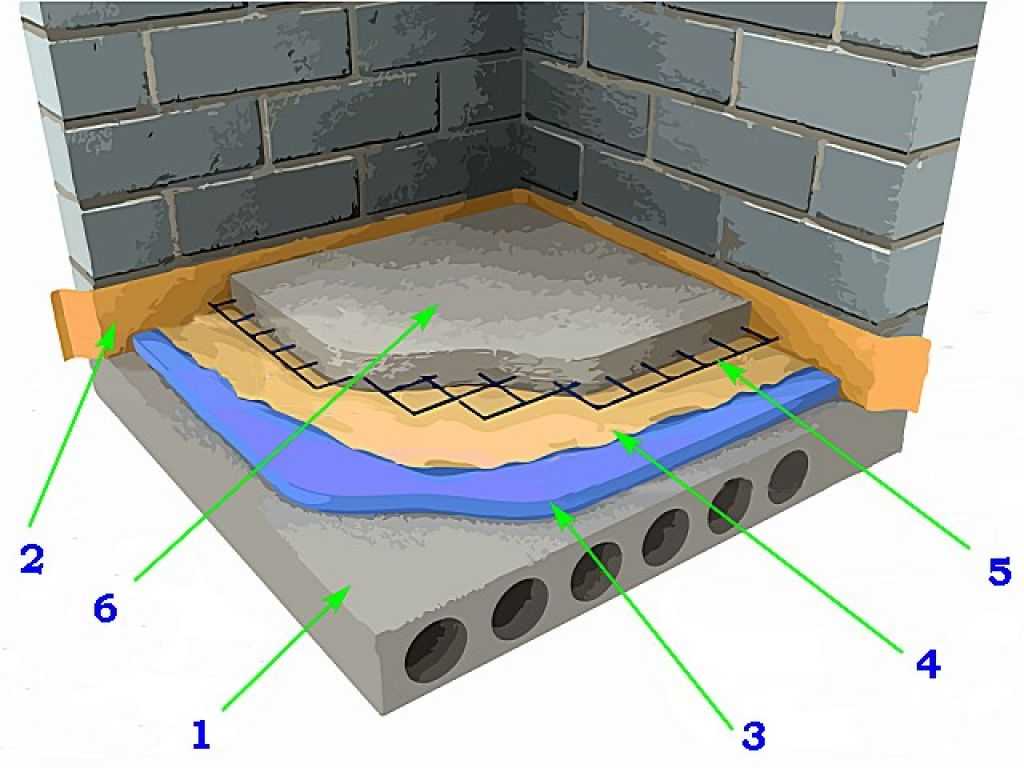

Схема бетонной плиты с армированной стяжкой.
Перед тем как делать плиту своим руками, нужно знать, какие типы фундамента бывают и что для них характерно. Очень часто строители прибегают к возведению монолитного фундамента. Он отлично подходит для малоэтажного строительства. Он актуален при наличие пучинистого грунта. В отличие от мелкозаглубленного ленточного фундамента, он имеет ряд преимуществ. Большое значение имеет то, что монолитная плита незаменима для зданий и сооружений с высокой чувствительностью к деформациям. Это дома из газобетона, неэластического кирпича. Плита может быть ребристой и плоской. В первом случае она хорошо выдерживает нагрузку здания, но более сложна в изготовлении.
Второй вид фундамента, который очень популярен – это так называемая шведская плита. Это новшество в данной отрасли. Для нее характерно то, что в большинстве случаев делается она вместе с утеплителем. Все коммуникации при этом прокладываются скрыто. Как и в предыдущем случае, она актуальна для малоэтажных зданий. Большое значение имеет и то, что работа с ней занимает мало времени. Шведская плита не боится ни перепадов температуры, ни болотистого грунта. Уровень ее закладки может быть различным в зависимости от типа конструкции. Шведская плита быстро и нетрудно возводится своими руками, что делает ее практически незаменимой.
Техника укладки бетонной плиты

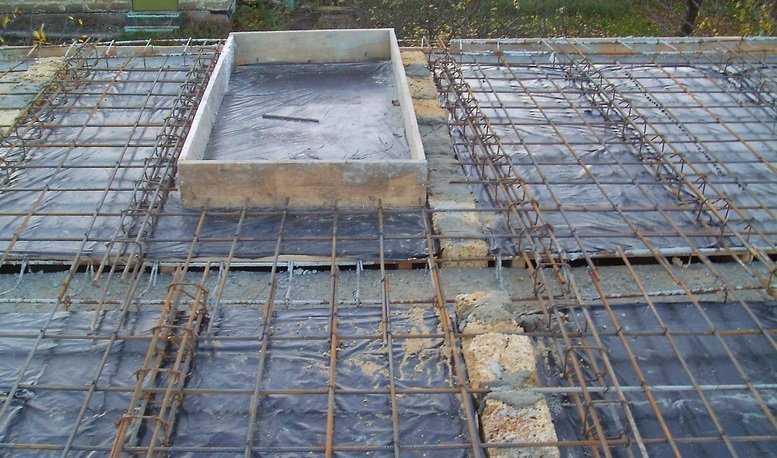

Схема армирования монолитной плиты.
Для того чтобы сделать фундамент по типу шведской плиты своими руками, первым делом потребуется выбрать участок. При этом с помощью кольев и веревок нужно четко обозначить его границы. Следующий этап – это подготовительные работы. Шведская плитка потребует определенной формы, для этого нужно сделать опалубку. С помощью лопаты или трактора убирается верхний слой грунта на глубину не менее 30 см. Глубина может быть самой разнообразной, доходит даже до 2 м. Такое возможно, если планируется организовать цокольный этаж в здании. После этого поверхность тщательно выравнивается. Для этого могут использоваться прямые балки.
Затем под основные и внутренние стены нужно сделать дополнительные углубления. Они понадобятся для строительства ребер жесткости. Технология строительства шведской плиты включает в себя укладку геотекстиля. На него укладывают слой песка глубиной примерно 15 см. Геотекстиль не пропускает влагу, но задерживает песок. Песок плотно трамбуется. Именно этот слой служит местом проведения и залегания всех основных коммуникаций. На нем располагается система канализации, водопровод, электропровода. Отводы их поднимаются наверх и защищаются от засорения. Затем все коммуникации засыпаются песком, можно использовать слой шлака. Песок уплотняется и поливается водой.
Утепление конструкции
Схема бетонной армированной плиты.
Как уже было сказано выше, шведская плита очень часто строится с утеплением. Такая технология способствует поддержанию оптимального воздушно-теплового баланса будущего здания. В качестве утеплителя можно использовать пенополистирол, который укладывается в 2 слоя с промежуточным слоев гидроизоляции. Последняя необходима для того, чтобы материалы не впитывали и не пропускали через себя влагу. Для гидроизоляции подойдет полимерная пленка. Пенополистирол кладется прямо на грунт. Толщина этого слоя равна около 20 см, но в местах ребер жесткости возможно уменьшение ее до 10 см. Параллельно с этим возводится опалубка из деревянных щитов. Они должны быть очень хорошо зафиксированы, так как масса бетона может просто их разрушить.
Следующий этап – это заливка бетоном плиты. Чтобы сделать качественный фундамент, до заливки бетона необходимо сделать армирование с прокладкой труб для теплого пола. Арматуру нужно класть следующим образом: укладывается она на подкладки высотой 20 мм в одном направлении. Сверху устанавливают металлические прутья под углом 90 градусов, которые должны обязательно иметь проволочную перевязку. Подобная конструкция должна быть очень прочной. На решетке располагают трубы для отопления, все отводы их выводят в коллектор. Контуров труб может быть много. Трубы проверяют под давлением на наличие утечек и заглушают. Затем укладывается вторая армированная решетка.
Техника заливки бетона
Чтобы сделать фундамент своими руками, необходимо приготовить бетон. Бетон получают путем смешивания песка, щебня, цемента и воды в определенном соотношении.
Шведская плита является монолитной, поэтому бетон нецелесообразно готовить своими руками.
Нужно залить плиту сразу всю за минимальное время. Для этого потребуется воспользоваться покупным бетоном марки М350. Распределять раствор и уплотнять его придется своими руками. Бетон для монолитной плиты оптимальнее всего уплотнять с помощью специального оборудования – вибратора. Не нужно проводить заливку бетона вручную, так как от этого во многом зависит качество фундамента и прочность всей конструкции.

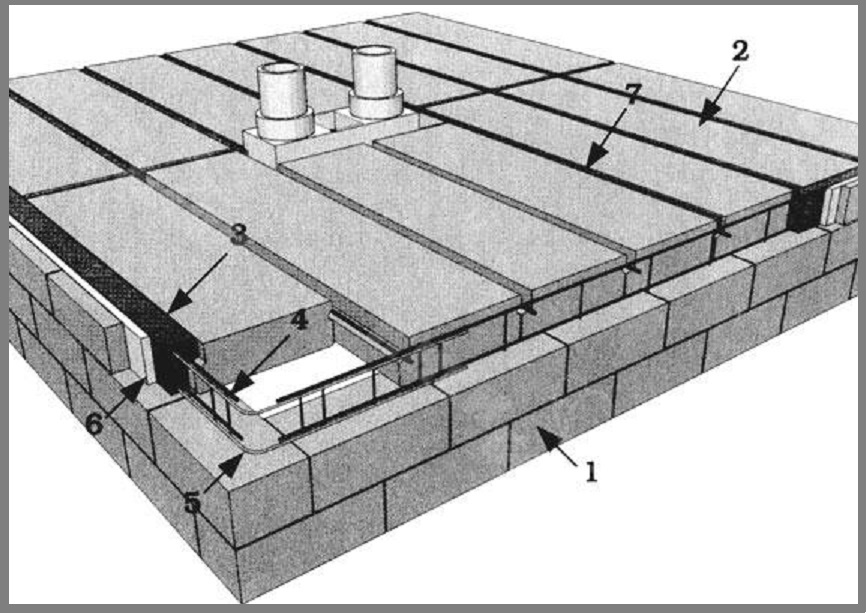

Схема железобетонной плиты.
Механизм действия вибратора основан на том, что смесь становится более пластичной. Кроме того, он способствует выделению воздуха из смеси. Поры в смеси заполняются лучше. После выравнивания бетона нужно дать ему созреть. Желательно, чтобы на него не действовали различные осадки. То есть делать это нужно в сухую погоду. В ненастную погоду рекомендуется закрыть плиту пленкой. По истечении двух недель на плиту можно возводить стены. Очень важно и то, что бетон необходимо увлажнять, так он будет более прочным и ровным.
Инструменты и материалы
Для возведения монолитной шведской плиты потребуется целый набор инструментов и материалов. Он включает в себя: вибратор, необходимый для уплотнения и выравнивания залитого бетона, молоток, лопату, емкость для песчаной смеси, ведра, заводской бетон марки М350, песок, арматуру, металлические прутья, сварочный аппарат, геотекстиль, материалы для гидроизоляции, воду, трубы для отопления, водопровода, канализации, деревянные щитки с креплениями для опалубки. Все это можно приобрести в любом специализированном строительном магазине.
Интересен тот факт, что, в отличие от ленточного фундамента, шведская плита обойдется очень дорого. Но качество ее намного выше. Она лучше сохраняет тепло, более надежная и прочная. Она может подойти как для возведения малоэтажных домов, так и для частного строительства. Технология довольно проста.
Заключение и рекомендации
На основании всего вышесказанного можно сделать заключение о том, что фундамент – это незаменимая часть любой конструкции, которая необходима для поддержания ее прочности и устойчивости. Для его строительства существует несколько вариантов: возведения простой монолитной плиты, пленочного фундамента или же шведской плиты. Последний вариант наиболее оптимален. Технология ее возведения довольно проста. В современном строительстве это большая новинка. Шведская плитка не боится плохого грунта, болотистой местности, низких температур. Однако обойдется она дорого.
Понравилось? Поделись
Предыдущий Себестоимость дома из газобетона
Следующая запись Пенообразователь для пенобетона своими руками
Бетонные плиты — что это такое и сферы назначения
Бетонные плиты – обязательный строительный элемент, используемый для возведения как одноэтажных, так и многоэтажных сооружений. При этом используются они не только в качестве перекрытий, перегородок и фасадов, но для обустройства дорог, тротуаров. На сегодняшний день ассортимент плит из бетона велик, поэтому перед их применением следует ознакомиться с их техническими характеристиками.
Рисунок 1. Бетонные плитыСодержание
- 1 Сфера назначения
- 2 Достоинства и недостатки
- 3 Классификация бетонных конструкций
- 4 По внутреннему строению плит
- 4.1 Сплошные полнотелые или монолитные плиты
- 4.2 Ребристые плиты
- 4.3 Пустотные плиты
- 5 По назначению
- 5.1 Фундаментные панели
- 5.
2 Панели перекрытия
- 5.3 Дорожные панели
- 5.4 Тротуарные покрытия
- 5.5 Стеновые наружные панели
- 5.6 Плиты перегородок и покрытия
- 6 Технология укладки
- 7 Маркировка
- 8 Вывод
Сфера назначения
Бетонные плиты используются повсеместно. В строительстве из них делают перекрытия между этажами, возводят фундамент, строят стены (наружные, внутренние). Данные изделия лежат в основе здания.
Кроме того, такой материал применяется при монтаже тротуаров, дорожных покрытий. Плиты из бетона необходимы в строительстве взлетных полос, ведь они выдерживают сверхвысокую нагрузку.
Достоинства и недостатки
Плиты из бетона существенно облегчают, ускоряют процесс строительства здания. Еще они имеют такие преимущества:
- обеспечивают огнеупорность перекрытий;
- устойчивы к высокой влажности, разного рода осадкам;
- позволяют получить пролет до 12 м в длину;
- обеспечивают хорошие тепло- и звукоизоляционные свойства;
- не поддаются коррозии или процессам гниения;
- есть возможность подбора изделия соответствующих размеров;
- отличаются ровной, гладкой поверхностью, которая уже готова к финишной отделке;
- обладают экологической безопасностью.
Но такие бетонные изделия имеют определенные недостатки: требуют соблюдения определенных правил содержания, эксплуатации. Важен не только температурный режим, влажность, но и правильность распределения нагрузки. Кроме того, для монтажа требуется специальная тяжелая техника.
Классификация бетонных конструкций
Изготовить бетонные стеновые или межэтажные плиты можно своими руками в домашних условиях, но такая работа является трудоемкой и требует особых навыков. Лучше приобрести готовый материал, поэтому следует знать, какие разновидности изделий бывают, какими характеристиками они обладают. Классифицировать изделия можно по внутреннему строению, а также по назначению.
По внутреннему строению плит
Рисунок 2. Разновидности бетонных плитТакой материал, как плиты из бетона состоит из бетонного раствора, а также арматуры. Благодаря такому сочетанию изделия хорошо сопротивляется растяжению и всевозможным нагрузкам.
Сплошные полнотелые или монолитные плиты
Они не имеют пустот и применяются при строительстве теплотрасс, а также домов (в качестве перекрытий). Технология их производства закреплена государственным стандартом. Панели отличаются большими габаритами и громоздкостью. В одноэтажном жилищном строительстве они используются редко. Чаще их можно встретить при возведении объектов, которые будут испытывать повышенную нагрузку.
Опираться такие панели могут на все 4 стороны, 3 или 2 стороны. Вес бетонных плит такого типа большой и может достигать 300 кг на 1 кв.м. К такому материалу предъявляются повышенные требования относительно прочности, устойчивости к влаге и отрицательным температурам.
Ребристые плиты
Такой элемент изготавливается из тяжелого или легкого бетона высокой марки, с применением внутреннего металлического каркаса. Фронтальная плита имеет дополнительные ребра опоры в одном или двух направлениях.
Используется материал в промышленном и одноэтажном строительстве. Благодаря ребрам жесткости бетонные плиты устойчивы к механическим повреждениям. В качестве панелей перекрытия они используются редко, так как потолки будут выглядеть не очень красиво. Укладывают такие изделия по-разному, но чаще ребрами вниз. Использовать их можно в температурном диапазоне от -40 до +50 градусов.
Пустотные плиты
Рисунок 3. Пустотные бетонные плитыДля производства пустотных бетонных плит используются только тяжелые марки раствора. Внутри элементов присутствуют воздушные камеры. Благодаря такому устройству панели просты в транспортировке и монтаже, имеют относительно небольшой вес. Дополнительным преимуществом является возможность размещения коммуникаций внутри панелей. Кроме того, строительные элементы надежны и долговечны.
Еще одним достоинством материала является то, что обе стороны готовы к последующей отделке. Однако, он имеет и некоторые недостатки. Пустотелые варианты являются менее прочными по сравнению с монолитными. Размеры бетонной плиты данного типа такие: длина – 2,5-12 м, ширина – 1-6,6 м, толщина – 16-30 см. Для упрочнения изделия пустоты можно заполнить цементным раствором.
По назначению
Железобетонные плиты используются в разных сферах, как в строительстве, так и при ремонте дорог.
Фундаментные панели
Так как такие бетонные панели используются для возведения основания здания, они должны быть максимально прочными и надежными. Для их изготовления используется раствор высших марок. Благодаря этому материал является устойчивым к ржавлению и коррозии, водонепроницаемый, препятствует возгоранию и распространению огня. Он способен длительное время выдерживать отрицательные температуры.
Панели перекрытия
Плиты перекрытия из бетона применяются для разделения этажей. Таких панелей существует большое разнообразие. Для их изготовления требуется бетон марки М200-300. Если здание одноэтажное, то элемент может изготавливаться из раствора марки М150. Эта разновидность плит считается самой востребованной. Данный материал характеризуется высокой прочностью, доступной стоимостью, высоким уровнем тепловой и звуковой изоляции, простотой монтажа.
Дорожные панели
Они используются не при укладке простых дорог, но и при строительстве магистралей, автобанов. Марка бетона при этом должна быть высокой – В25-30. Транспортные магистрали, построенные из таких плит, характеризуются высокой прочностью, износоустойчивостью, стабильностью формы даже после многократной нагрузки. Изделия такого типа требуют усиленного армирования.
Тротуарные покрытия
Рисунок 4. Тротуарные бетонные плитыВ производстве таких плит используется метод вибропрессования или вибролитья. Далее, изделие пропаривается, пока смесь бетона полностью не кристаллизуется. Цвет плиты может меняться в зависимости от количества и соотношения природных компонентов. Достоинством материала является высокая прочность, устойчивость к износу, внешняя привлекательность, простота ремонта у монтажа. Изделие не выгорает под воздействием ультрафиолета.
Стеновые наружные панели
Благодаря бетонным плитам существует возможность сокращения сроков строительства здания. Они прочные, обеспечивают требуемую несущую способность, высокий уровень теплоизоляции. Панели огнеупорны и устойчивы к температурным перепадам.
Плиты перегородок и покрытия
Такие панели применяются внутри сооружения для разделения помещения на комнаты. Они прочные и простые в монтаже.
Технология укладки
Последовательность выполнения монтажа определяется в каждом индивидуальном случае. Для работы используется тяжелая грузоподъемная техника. Перед использованием нужно правильно рассчитать вес бетонных плит, их размер, максимально возможную нагрузку. При установке нужно учитывать такие нюансы:
- если укладывается плита перекрытия, то монтировать ее следует на торцы капитальных стен;
- во время работы нужно постоянно контролировать горизонтальность или вертикальность установки панели;
- при строительстве дорожных магистралей требуется тщательная подготовка основания: выемка грунта, обустройство песчано-щебеночной подушки.
В каждом случае монтажа должна приниматься во внимание технологическая инструкция, одобренная Государственным стандартом.
Маркировка
Для того чтобы не запутаться в типах плит из бетона, нужно знать маркировку изделия. Она содержит полезную информацию об основных технических свойствах материала. Существуют такие виды панелей:
- ПТП – плоские;
- ПБО – изделия облегченного типа;
- ППС – нарезные.
Плиты для укладки дорожного покрытия обладают собственной маркировкой. В ней указывается разрешенная нагрузка в тоннах, а также размер. Изделия маркируются в соответствии с требованиями Государственного стандарта. В плите указывается ее тип, габариты, тип бетонной смеси, класс арматуры, разрешенная нагрузка и несущая способность.
Также хорошо, если в маркировке указано, какой коэффициент в бетоне занимает арматура.
Вывод
Прочность и надежность зданий, дорожных магистралей напрямую определяется качеством используемых материалов точностью соблюдения технологии возведения, правильностью расчетов. Бетонные плиты – незаменимый материал в жилом или промышленном строительстве, автодорожной промышленности. Но для каждого случая нужно подбирать технически подходящий материал.
Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит
Важный момент
1
Знакомство с конструкцией плит
- Бетонная плита представляет собой горизонтальную поверхность жилого или коммерческого здания, фабрики, квартиры и т.
д.
- Толщина армированной сталью плиты составляет около 100-500 мм . Плиты типа используются для потолков и полов.
- Менее тонкие плиты используются для устройства наружного мощения .
- Иногда в жилом или коммерческом здании толстая бетонная плита укладывается непосредственно в основание . Эти типы плит обычно классифицируются под номером как опорные плиты под номером .
Также читайте: Лестница для рыбы | Что такое рыбная лестница | Типы рыбной лестницы | Рыболовные лестницы в плотинах
Что такое плитная конструкция?
Строительство плиты имеет следующий процесс. Это-
- Подготовка опалубки
- Подготовка основания плит
- Арматурная партия
- Заливка, компактная и бетонная отделка
- Отверждение бетона и снятие опалубки
№1.

- Опалубка является каркасом для бетонной плиты , необходимо проверить размеры согласно строительному плану для правильной установки опалубки .
- Опалубка требует правильного размещения, чтобы выдерживать значительную нагрузку бетона , утечки и другие необходимые требования.
- Высота опалубки должна быть на уровне верхней части бетонной плиты, чтобы отделка поверхности соответствовала верхней части опалубки
.
#2. Подготовка основания плит
- Очень важно правильно установить основание плит, поскольку все 9На него опирается плита 0014 в исходном состоянии.
- Дорожное покрытие подходит для основания плитного основания.
Также прочтите: Что такое вафельная плита| Детали вафельной плиты | Преимущества и недостатки вафельной плиты | Дизайн вафельной плиты | Строительство вафельной плиты
№3.

- Армирование предотвращает растрескивание плиты , коробление и обрушение. Он полностью несет
#4. Заливка, уплотнение и отделка бетоном
- Это хорошо для использования готовой бетонной смеси , но все время мы не можем использовать готовую бетонную смесь.
- После того, как бетон залит, его необходимо подвергнуть вибрации для уплотнения.
#5. Отверждение бетона и снятие опалубки
- Отверждение бетонной плиты по воде около семи дней . Если мы используем распыление, то мы должны распылять два раза в день.
- Через 24 часа заливки бетона опалубку можно снять полностью, но мы избегаем больших нагрузок до семи дней.
Также прочтите: разница между односторонними и двусторонними плитами | Что такое плита
Типы конструкции плиты
Доступны типы конструкции плиты —
- Опорная плита
- Подвесная плита
- Неармированная плита
- Глиняная плита
- Односторонняя плита
- Двусторонняя плита
Также прочтите: Проектирование односторонней и двухсторонней плиты шаг за шагом
#1.

- Наземная несущая плита
- Для этого типа плиты необходимо строить в соответствии с состоянием почвы, потому что некоторые динамические основания создают трещины.
- Грунтовая несущая плита требует надлежащего отверждения , чтобы набрать достаточную прочность.
#2. Подвесная плита
- При проектировании гофрированной плиты бетон заливается в стальной лоток . Это повышает прочность плиты и предотвращает ее изгибание под собственным весом.
- В случае оребренной плиты она приобретает большую прочность в одном направлении. Это достигается с помощью бетонных балок , несущих нагрузку между опорами или колоннами, и более тонких цельных ребер в перпендикулярном направлении.
- В вафельной плите она обеспечивает достаточную прочность в обоих направлениях за счет сегмента матрицы под плитой.
#3. Неармированная плита
- Неармированная плита также известна как плоская плита . Здесь армирование не используется; поэтому вся нагрузка на плиту приходится на бетон.
- Нагрузка должна быть в пределах предела прочности бетона на изгиб для предотвращения трещин .
#4. Глиняная плита
- Глиняная плита тоньше, чем подвесные плиты или опорные плиты; это также известно как крысиная плита . Глиняная плита
- не содержит армирования, поэтому она экономична и проста в изготовлении.
- Иногда крупный заполнитель используется в месте грязи.
#5. Односторонняя плита
Односторонняя плита имеет резистентную к моменту арматуру только в более коротком направлении.
А односторонний 9Армированная плита 0015 может быть прочнее двусторонней неармированной плиты, поскольку это зависит от типа нагрузки .
На конструкцию односторонней плиты влияют одни факторы, а именно:
- Расчет нагрузки
- Изгибающий момент Расчет
- Эффективная глубина изгиба
- Основная сталь
- Эффективная сталь
- Проверка прогиба
- Длина проявления Проверка
- Проверка на сдвиг
#6. Двухсторонняя плита
- Двухсторонняя плита имеет усиливающую арматуру в обоих направлениях, т.е. в более длинном и более коротком направлении.
- Плиты данного типа могут выдерживать большую нагрузку, вибрацию и т.
д.
- Для построения двусторонней плиты главное учесть, что lx: ly< 2 , где lx — s horter span , а ly — более длинный пролет.
Также прочтите: Как спроектировать конструкцию здания/дома, шаг за шагом, часть 3 (проект перекрытий, балок)
Что такое плита перекрытия?
- Плита перекрытия действует как пол, построенный из бетона , который является одним из наиболее важных компонентов здания.
- Плита перекрытия образует пол подвала здания или действует как крыша . Это построено на сайте Арматура стальная или набор из готовых сборных материалов .
- Те полы, которые сделаны из дерева или других материалов, не относящихся к , называются плитами перекрытия.
- Иногда плиты перекрытий поддерживаются балками, а затем сооружаются в крыше здания, тогда это называется плитой крыши.
Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты
Типы плит перекрытия
- Первый тип плиты представляет собой плоскую бетонную плиту , которая обычно имеет толщину 100 мм . Он поддерживается двумя или более сторонами бетонной балки или стальной балки .
- Второй тип плиты также представляет собой плоскую бетонную плиту , опирающуюся на стальные ребра . Сталь обеспечивает временную и постоянную поддержку бетона, стальной потолок наблюдается с нижней стороны плиты .
- Вафельная плита — третий тип плиты. В этом типе бетон заливается рядом с пластиком; это приводит к стилю ящика для яиц. Толщина этого тип плиты 500 мм или более .
- Бетонные плиты на месте над балкой и блоком со стальной арматурой — другой тип.
- Последний тип пола плита представляет собой сборную бетонную плиту.
Также прочтите: Как выполнить расчет нагрузки на колонну, балку, стену и плиту
Толщина бетонных плит
- Минимальная толщина бетонной плиты полностью зависит от типа плиты в одну или две стороны , пролет плиты , расчетная нагрузка.
- Минимальная толщина бетонной плиты составляет примерно 4 дюйма , но не меньше, чем в соответствии со стандартным кодом , но толщина плиты полностью зависит от расчетной нагрузки и пролета плиты.
- С другой стороны, бетонная смесь марки также очень важна для толщины плиты.
- В основном фактическая толщина плиты заключается в том, чтобы узнать конструкции плиты и по Графику гибки стержней (BBS).
Также прочтите: Что такое перекрытая балка / скрытая балка / скрытая балка | Преимущество и недостаток
Сборные бетонные плиты
- Сборные бетонные плиты изготавливаются на заводе и транспортируются на площадку , и они готовы к использованию.
- Эта плита изготовлена по процедуре с предварительным или постнапряженным напряжением .
- Сборная плита имеет больше преимуществ, поскольку она создается в более контролируемой среде, чем обычная плита.
- Плиты изготавливаются путем заливки бетона в форму в условиях под строгим контролем .
- Сборные железобетонные плиты также используются в промышленном и административном здании .
Также прочтите: Что такое покрытие в бетоне | Прозрачное покрытие в балках, плите, колонне, фундаменте
Преимущества сборных плит
- Бетонные плиты предлагают широкий спектр преимуществ, от первоначального проекта до многолетней конструкции и дизайна.
- Сборные железобетонные плиты изготавливаются в контролируемой среде, поэтому бетон, который используется для строительства, очень хорош; по этой причине растрескивание обычно не развивается.
- Температурные и погодные воздействия не оказывают влияния на данный тип плит.
- Сборная железобетонная плита достаточно прочная и долговечная, поэтому ее можно использовать вместо c 9Бетонная плита 0014 более прочная и стабильная.
- Эта плита выдерживает как растяжение, так и сжатие по стандарту .
- Эта плита обладает хорошей термостойкостью.
Также прочтите: Что такое затонувшая плита | Преимущества и недостатки Утопленная плита
Бетонная плита перекрытия
- Плита перекрытия представляет собой железобетонную плиту толщиной около 5-6 см. Иногда это может быть 7 см, зависит от крышка арматуры . Это также называется пластинчатой плитой.
- Иногда плита перекрытия изготавливается сборным способом и изготавливается в строго контролируемой среде , поэтому она сопротивляется напряжению при изгибе.
- Толщина этой сборной плиты составляет 12 см или 30 см. Это полностью зависит от пролета и нагрузки плиты.
Также прочтите: Что такое плавающая плита| Строительство плавучих плит | Как построить плавающую плиту » вики полезно Преимущества и недостатки плавающих плит
Часто задаваемые вопросы
Что такое плита
Бетонная плита — это общий конструктивный элемент современных зданий, состоящий из плоской горизонтальной поверхности, выполненной из монолитного бетона.
Плиты, армированные сталью, обычно толщиной от 100 до 500 мм , чаще всего используются для устройства полов и потолков , в то время как более тонкие глинобитные плиты могут использоваться для наружного мощения.
Определение конструкции плиты
Формованный слой из простого или армированного бетона, плоский, горизонтальный (или почти такой), обычно однородной, но иногда переменной толщины, поддерживаемой балками, колоннами, стенами, другими конструкциями или на земле
Конструкция плиты
- Глубина плиты зависит от изгибающего момента и критерий отклонения .
- Для получения коэффициента модификации можно принять процентное содержание стали для сляба от 0,2 до 0,5%.
- Эффективная глубина d двусторонних плит также может быть предполагается с использованием кл. 24.1, IS 456 при условии, что короткий пролет <3,5 м и класс нагрузки <3,5 кН/м.
Как построить бетонную плиту
- Шаг 1: Соберите каркас из бетонной плиты.
- Шаг 2: Раскопайте территорию.
- Шаг 3: Добавьте гравий.
- Шаг 4: Замешайте бетон.
- Шаг 5: Залейте бетонную подушку.
- Шаг 6: Залейте бетон.
- Шаг 7: Закончите бетонную подушку.
Также прочтите: Определение поперечной силы и изгибающего момента | Что такое сила сдвига | Что такое изгибающий момент | Взаимосвязь между нагрузкой, поперечной силой и изгибающим моментом
Что такое плита перекрытия
Плита перекрытия (также называемая плоской плитой или филигранной плитой) представляет собой железобетонную плиту минимальной толщиной см.
9Плита перекрытия 0571 выполнена в виде сплошного и монолитного армированного бетонного пола с использованием монолитного бетона, заливаемого на строительной площадке.
Типы перекрытий
- #1. Односторонняя плита
- #2. Балочная плита (ребристая)
- №3. Двухсторонние плиты
- №4. Плоские плиты
- #5. Плоские пластины
- #6. Вафельные плиты
- #7. Пустотная плита
- #8. Харди плита
- #9. Плита пузырчатой палубы
- #10.Композитные плиты
- #11. Сборные плиты
Толщина бетонных плит
Стандарт Бетон Пол Толщина плиты В жилом строительстве 4 дюйма с. от 5 до 6 дюймов Рекомендуется использовать , если бетон будет подвергаться случайным тяжелым нагрузкам, таким как автодома или мусоровозы. Для подготовки основы срежьте уровень земли до нужной глубины , чтобы обеспечить толщину плиты .
Минимальная толщина бетона
Минимальная рекомендуемая толщина составляет от 25 до 50 мм (от 1 до 2 дюймов) для полностью связанного бетонного покрытия, уложенного на фундаментную плиту, практически без трещин и в что бетон является прочным, чистым и хорошего качества . Использование армирующей сетки из сварной проволоки обычно не гарантируется в этих условиях.
Также прочитайте: Что такое покрытие в бетоне | Прозрачное покрытие для балок, перекрытий, колонн, фундаментов
Сборные бетонные плиты
Сборные железобетонные плиты могут быть полезным дополнением к любому строительному проекту. Сборный железобетон имеет преимущество перед традиционно производимыми плитами , поскольку он заливается в контролируемой среде. Плиты изготавливаются путем заливки стандарт бетон в форму под условиями строгого контроля .
Что такое плита в строительстве?
формованный слой из простого или железобетона, плоский, горизонтальный (или почти горизонтальный), обычно однородной, но иногда и переменной толщины, поддерживаемый балками, колоннами, стенами, другим каркасом или на земле.- Терминология бетона ACI .
Как выровнять бетонную плиту снаружи?
Используйте состав для выравнивания бетона
Это можно сделать несколькими способами, в том числе с помощью мойки высокого давления или имеющегося в продаже очистителя бетона на кислотной основе. Затем следует шлифование верхнего слоя бетона, чтобы создать шероховатую поверхность, к которой вяжущее вещество будет прилипать.
Какой толщины должна быть бетонная плита?
4 дюйма
Стандартная толщина бетонной плиты перекрытия в жилищном строительстве составляет 4 дюйма . Рекомендуется от пяти до шести дюймов, если бетон будет подвергаться случайным тяжелым нагрузкам, таким как автодома или мусоровозы.
Плита Значение
Толстый плоский кусок или срез материала, такого как камень, бетон или дерево. Например, бетонная плита может быть использована в качестве фундамента здания, а мраморная плита может быть использована для столешницы.
Конструкция из перекрытий
Перекрытие — важный конструктивный элемент, предназначенный для создания плоских и удобных поверхностей, таких как полы, крыши и потолки. Это горизонтальный структурный компонент с верхней и нижней поверхностями, параллельными или почти параллельными.
Плиты перекрытий
Плиты перекрытий обычно используются как в жилом, так и в коммерческом строительстве, они могут быть выполнены в виде подвесных плит или плит, несущих грунт. Подвесные плиты опираются на балки или стены, а опорные плиты опираются непосредственно на грунт под ними.
Плита в строительстве
В строительстве под плитой понимается плоская горизонтальная бетонная или железобетонная поверхность, используемая для полов, крыш или потолков. Обычно его изготавливают, заливая смесь цемента, песка, воды и заполнителей в опалубку или форму и позволяя ей вылечиться и затвердеть.
Работа с плитами
Работа с плитами обычно относится к процессу создания фундамента из бетонных плит для здания или другой конструкции. Это включает в себя заливку большой плоской бетонной поверхности, которая служит основанием для здания и может использоваться для поддержки стен, колонн и других конструктивных элементов.
Определение плиты в гражданском строительстве
В гражданском строительстве плита относится к плоскому горизонтальному структурному элементу, который обычно используется для устройства полов, крыш и тротуаров. Обычно он изготавливается из бетона, хотя могут использоваться и другие материалы, такие как сталь, дерево или композитные материалы.
Строительная плита
Строительная плита представляет собой горизонтальный конструктивный элемент, используемый для обеспечения плоской поверхности зданий или других сооружений. Обычно он изготавливается из бетона, хотя могут использоваться и другие материалы, такие как сталь, дерево или композитные материалы. Плита служит фундаментом здания, переносит вес конструкции на землю и обеспечивает ровную поверхность для полов и других компонентов здания.
Бетонная плита Значение
Бетонная плита представляет собой плоскую горизонтальную поверхность из бетона, которая обычно используется в качестве фундамента или основания для зданий, тротуаров или других конструкций. Это прочный и долговечный материал, обеспечивающий устойчивость и поддержку конструкции, построенной на нем.
Строительство из бетонных плит
Строительство из бетонных плит является популярным методом, используемым в строительстве зданий. Он включает заливку бетонной смеси в опалубку или уже существующий фундамент, а также ее отверждение и затвердевание до твердой плоской поверхности. Этот тип конструкции обычно используется для полов, фундаментов и тротуаров.
Плиты Значение
Плита — это конструктивный элемент, изготовленный из бетона, который используется для создания плоских горизонтальных поверхностей, таких как полы, настилы крыш и потолки. Плита обычно имеет толщину в несколько дюймов и поддерживается балками, колоннами, стенами или землей.
Типы бетонных перекрытий
Здесь, в iMix Concrete , мы гордимся тем, что поставляем качественный смешанный бетон, используя первоклассные и заполнители.
Мы предоставляем широкий спектр бетонных услуг: коммерческий и бытовой бетон , бетонные полы, бетон для строителей и строительства , высокопрочный бетон , мини-бетонные смеси и многое другое из других типов бетона .
Область, в которой нам задают много вопросов, касается различных типов бетонных плит. Что такое бетонная плита, почему она так важна и какие бывают типы? Читай дальше что бы узнать.
Бетонная плита представляет собой двухмерное плоское однородное основание. Он используется на ровной поверхности и изготовлен из прочного бетона. Этот прочный бетон представляет собой композитный плитный материал, состоящий из цемента, воды и заполнителя (гравия, песка или камня).
Бетонные плиты имеют ряд различных преимуществ как для жилых, так и для промышленных зданий. Они служат прочными жесткими конструкциями с большими пролетами. Бетонные плиты огнестойки и термостойки, обеспечивают акустические преимущества, не требуют обслуживания и имеют длительный срок службы.
Почему важно выбрать правильный тип бетонной плиты перекрытия?Выбор правильного типа бетонной плиты перекрытия может не сразу прийти на ум при планировании вашего проекта, но на самом деле они являются чрезвычайно важным компонентом любой строительной конструкции.
Бетонные плиты являются ключевыми конструкционными элементами зданий Они могут поддерживать здание и соединяться со стенами, балками, колоннами и фундаментами. Бетонные плиты обеспечивают плоскую поверхность и помогают стенам, балкам, колоннам и фундаменту выдерживать нагрузку. Бетонные плиты являются важным элементом для стабилизации любого здания, и если ваши бетонные плиты имеют дефекты, они могут вызвать серьезные структурные проблемы.
При выборе типа бетонной плиты перекрытия, которую вы хотите использовать, и/или типа напольного покрытия, которое вы хотите уложить поверх него, вы должны принять во внимание условие и условия вашего здания. Над каким бы строительным проектом вы ни работали, будь то небольшой дом или крупный промышленный проект, выбранная вами бетонная плита перекрытия оказывает существенное влияние на тип напольного покрытия, которое вы укладываете поверх нее.
Ключевое значение имеет соответствие типу здания, архитектуре, эстетическим характеристикам и длине пролета. Каждый строительный проект включает в себя выбор наиболее подходящих и экономичных материалов При проектировании и возведении строительного объекта учитывается множество факторов. В конце концов, каждый хочет сэкономить время и деньги как в ближайшем будущем, так и в долгосрочной перспективе, поэтому жизненно важно потратить время на выбор лучшей бетонной плиты перекрытия для вас.
Но некоторые типы бетонных плит перекрытий пользуются наибольшей популярностью из-за их прочности и отсутствия необходимости в обслуживании. Итак, без лишних слов, давайте пройдемся по основным типам бетонных плит перекрытий, которые мы использовали в iMix Concrete . Если у вас есть дополнительные вопросы о любых типах напольных плит, которые мы используем, свяжитесь с нами, и мы будем более чем рады обсудить ваши требования более подробно.
Что такое плоская плита/безбалочная плита? Плоская плита, вероятно, представляет собой плиту, о которой думает большинство людей, когда думают о бетонных плитах перекрытий как о конструктивном элементе. Плоская плита представляет собой железобетонную плиту, опирающуюся непосредственно на колонны или колпаки, без использования балок — другое название плоской плиты — безбалочная плита.
Плоские бетонные плиты перекрытий часто считаются более безопасным вариантом, чем традиционные балочные плиты в строительстве, поскольку они менее уязвимы в случае пожара. Плоские плиты очень универсальны, имеют разную глубину и могут быть построены быстро. Плоские плиты подходят для большинства напольных покрытий и неправильной компоновки колонн.
Что такое вафельные плиты / сетчатые плиты? Вафельные плиты используются в качестве бетонных плит пола и потолка. Они также известны как сетчатые плиты и используются для армирования бетонных плит, содержащих квадратные сетки с глубокими сторонами. Вафельные плиты легкие по весу, поэтому могут нести большие нагрузки на большие расстояния, чем плоские плиты, они обычно используются, когда есть ограничение по глубине балки, поскольку с ними можно достичь чистой высоты.
Вафельные плиты идеально подходят для использования на входах в торговые центры, гостиницы и рестораны. Они хорошо выглядят и являются отличным местом для установки искусственного освещения.
Что такое многопустотная ребристая плита?Если для вас важна экологичность, многопустотные плиты — отличный вариант. Ребристые плиты с полым заполнителем позволяют использовать меньший объем материала, поскольку плиты имеют пустоты или сердцевины, проходящие через блоки. Эти ядра действуют как служебные каналы; они уменьшают собственный вес плит и максимизируют структурную эффективность.
Эти бетонные плиты армированы стальными прутьями диаметра, которые проходят в продольном направлении для увеличения прочности плиты. С этими бетонными плитами перекрытия нет необходимости сверлить в них электрические и сантехнические узлы, а их толщина идеальна для огнестойкости и звукоизоляции. Пустотные ребристые плиты быстро возводятся и идеально подходят для строительства офисов, магазинов и автостоянок.
Утопленные или утопленные плиты обычно используются под туалетами, ванными комнатами и прачечными, чтобы скрыть канализационные трубы или другие приспособления. Они позволяют воде проходить по трубам, которые находятся под плитами. Особая осторожность требуется при сооружении утопленных типов бетонных плит перекрытия, чтобы предотвратить будущую сырость или протечки воды. Обученные специалисты должны будут рассмотреть вопрос об обслуживании и будущем видении области, прежде чем строить и устанавливать затонувшие плиты.
Что такое плита на грунте / плита на грунте?
Плита на грунте или плита на земле укладывается на поверхность земли. Этот тип бетонной плиты перекрытия используется для цокольных этажей или на уровне цоколя как в жилых, так и в коммерческих зданиях. Фундаментные плиты опираются на фундаменты или непосредственно на основание первого этажа. Для этого типа бетонной плиты перекрытия важно выбирать плиту в зависимости от типа грунта, на котором она лежит.
Для обычной плиты на земле вам понадобится смесь балок жесткости, построенных из бетона по периметру плиты. Они подходят для устойчивых и прочных грунтов, в основном состоящих из песка и камней и не подверженных влиянию влаги.
Подкрепленная плита-плотПодкрепленная плита-плот похожа на плиту на земле, но имеет балки жесткости, установленные в каналах через середину плиты. Он обеспечивает опорную сетку из бетона на основании плиты. Жесткая плотная плита подходит для грунта, который может значительно перемещаться из-за влаги.
Вафельная плита-плот Вафельная плита-плот возводится над землей путем заливки бетоном решетки из полистироловых блоков, известных как «пустые формы». Эти бетонные плиты перекрытия подходят для участков с менее реактивной почвой. Обычно они проще в установке и дешевле, чем другие типы плит на одном уровне. Вафельные плиты лучше всего работают на очень плоской поверхности.
