Бетонные плиты — что это такое и сферы назначения
Бетонные плиты – обязательный строительный элемент, используемый для возведения как одноэтажных, так и многоэтажных сооружений. При этом используются они не только в качестве перекрытий, перегородок и фасадов, но для обустройства дорог, тротуаров. На сегодняшний день ассортимент плит из бетона велик, поэтому перед их применением следует ознакомиться с их техническими характеристиками.

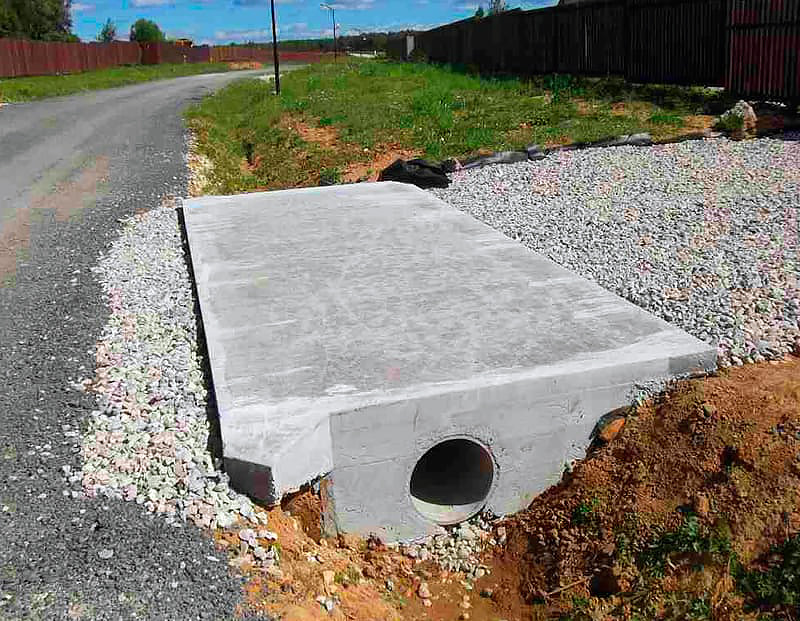

Рисунок 1. Бетонные плитыСодержание
- 1 Сфера назначения
- 2 Достоинства и недостатки
- 3 Классификация бетонных конструкций
- 4 По внутреннему строению плит
- 4.1 Сплошные полнотелые или монолитные плиты
- 4.2 Ребристые плиты
- 4.3 Пустотные плиты
- 5 По назначению
- 5.1 Фундаментные панели
- 5.2 Панели перекрытия
- 5.3 Дорожные панели
- 5.4 Тротуарные покрытия
- 5.5 Стеновые наружные панели
- 5.6 Плиты перегородок и покрытия
- 6 Технология укладки
- 7 Маркировка
- 8 Вывод
Сфера назначения
Бетонные плиты используются повсеместно.
В строительстве из них делают перекрытия между этажами, возводят фундамент, строят стены (наружные, внутренние). Данные изделия лежат в основе здания.
Кроме того, такой материал применяется при монтаже тротуаров, дорожных покрытий. Плиты из бетона необходимы в строительстве взлетных полос, ведь они выдерживают сверхвысокую нагрузку.
Достоинства и недостатки
Плиты из бетона существенно облегчают, ускоряют процесс строительства здания. Еще они имеют такие преимущества:
- обеспечивают огнеупорность перекрытий;
- устойчивы к высокой влажности, разного рода осадкам;
- позволяют получить пролет до 12 м в длину;
- обеспечивают хорошие тепло- и звукоизоляционные свойства;
- не поддаются коррозии или процессам гниения;
- есть возможность подбора изделия соответствующих размеров;
- отличаются ровной, гладкой поверхностью, которая уже готова к финишной отделке;
- обладают экологической безопасностью.
Но такие бетонные изделия имеют определенные недостатки: требуют соблюдения определенных правил содержания, эксплуатации.
Важен не только температурный режим, влажность, но и правильность распределения нагрузки. Кроме того, для монтажа требуется специальная тяжелая техника.
Классификация бетонных конструкций
Изготовить бетонные стеновые или межэтажные плиты можно своими руками в домашних условиях, но такая работа является трудоемкой и требует особых навыков. Лучше приобрести готовый материал, поэтому следует знать, какие разновидности изделий бывают, какими характеристиками они обладают. Классифицировать изделия можно по внутреннему строению, а также по назначению.
По внутреннему строению плит
Рисунок 2. Разновидности бетонных плитТакой материал, как плиты из бетона состоит из бетонного раствора, а также арматуры. Благодаря такому сочетанию изделия хорошо сопротивляется растяжению и всевозможным нагрузкам.
Сплошные полнотелые или монолитные плиты
Они не имеют пустот и применяются при строительстве теплотрасс, а также домов (в качестве перекрытий). Технология их производства закреплена государственным стандартом.
Панели отличаются большими габаритами и громоздкостью. В одноэтажном жилищном строительстве они используются редко. Чаще их можно встретить при возведении объектов, которые будут испытывать повышенную нагрузку.
Опираться такие панели могут на все 4 стороны, 3 или 2 стороны. Вес бетонных плит такого типа большой и может достигать 300 кг на 1 кв.м. К такому материалу предъявляются повышенные требования относительно прочности, устойчивости к влаге и отрицательным температурам.
Ребристые плиты
Такой элемент изготавливается из тяжелого или легкого бетона высокой марки, с применением внутреннего металлического каркаса. Фронтальная плита имеет дополнительные ребра опоры в одном или двух направлениях.
Используется материал в промышленном и одноэтажном строительстве. Благодаря ребрам жесткости бетонные плиты устойчивы к механическим повреждениям. В качестве панелей перекрытия они используются редко, так как потолки будут выглядеть не очень красиво. Укладывают такие изделия по-разному, но чаще ребрами вниз.
Использовать их можно в температурном диапазоне от -40 до +50 градусов.
Пустотные плиты
Рисунок 3. Пустотные бетонные плитыДля производства пустотных бетонных плит используются только тяжелые марки раствора. Внутри элементов присутствуют воздушные камеры. Благодаря такому устройству панели просты в транспортировке и монтаже, имеют относительно небольшой вес. Дополнительным преимуществом является возможность размещения коммуникаций внутри панелей. Кроме того, строительные элементы надежны и долговечны.
Еще одним достоинством материала является то, что обе стороны готовы к последующей отделке. Однако, он имеет и некоторые недостатки. Пустотелые варианты являются менее прочными по сравнению с монолитными. Размеры бетонной плиты данного типа такие: длина – 2,5-12 м, ширина – 1-6,6 м, толщина – 16-30 см. Для упрочнения изделия пустоты можно заполнить цементным раствором.
По назначению
Железобетонные плиты используются в разных сферах, как в строительстве, так и при ремонте дорог.
Фундаментные панели
Так как такие бетонные панели используются для возведения основания здания, они должны быть максимально прочными и надежными. Для их изготовления используется раствор высших марок. Благодаря этому материал является устойчивым к ржавлению и коррозии, водонепроницаемый, препятствует возгоранию и распространению огня. Он способен длительное время выдерживать отрицательные температуры.
Панели перекрытия
Плиты перекрытия из бетона применяются для разделения этажей. Таких панелей существует большое разнообразие. Для их изготовления требуется бетон марки М200-300. Если здание одноэтажное, то элемент может изготавливаться из раствора марки М150. Эта разновидность плит считается самой востребованной. Данный материал характеризуется высокой прочностью, доступной стоимостью, высоким уровнем тепловой и звуковой изоляции, простотой монтажа.
Дорожные панели
Они используются не при укладке простых дорог, но и при строительстве магистралей, автобанов.
Марка бетона при этом должна быть высокой – В25-30. Транспортные магистрали, построенные из таких плит, характеризуются высокой прочностью, износоустойчивостью, стабильностью формы даже после многократной нагрузки. Изделия такого типа требуют усиленного армирования.
Тротуарные покрытия
Рисунок 4. Тротуарные бетонные плитыВ производстве таких плит используется метод вибропрессования или вибролитья. Далее, изделие пропаривается, пока смесь бетона полностью не кристаллизуется. Цвет плиты может меняться в зависимости от количества и соотношения природных компонентов. Достоинством материала является высокая прочность, устойчивость к износу, внешняя привлекательность, простота ремонта у монтажа. Изделие не выгорает под воздействием ультрафиолета.
Стеновые наружные панели
Благодаря бетонным плитам существует возможность сокращения сроков строительства здания. Они прочные, обеспечивают требуемую несущую способность, высокий уровень теплоизоляции. Панели огнеупорны и устойчивы к температурным перепадам.
Плиты перегородок и покрытия
Такие панели применяются внутри сооружения для разделения помещения на комнаты. Они прочные и простые в монтаже.
Технология укладки
Последовательность выполнения монтажа определяется в каждом индивидуальном случае. Для работы используется тяжелая грузоподъемная техника. Перед использованием нужно правильно рассчитать вес бетонных плит, их размер, максимально возможную нагрузку. При установке нужно учитывать такие нюансы:
- если укладывается плита перекрытия, то монтировать ее следует на торцы капитальных стен;
- во время работы нужно постоянно контролировать горизонтальность или вертикальность установки панели;
- при строительстве дорожных магистралей требуется тщательная подготовка основания: выемка грунта, обустройство песчано-щебеночной подушки.
В каждом случае монтажа должна приниматься во внимание технологическая инструкция, одобренная Государственным стандартом.
Маркировка
Для того чтобы не запутаться в типах плит из бетона, нужно знать маркировку изделия. Она содержит полезную информацию об основных технических свойствах материала. Существуют такие виды панелей:
- ПТП – плоские;
- ПБО – изделия облегченного типа;
- ППС – нарезные.
Плиты для укладки дорожного покрытия обладают собственной маркировкой. В ней указывается разрешенная нагрузка в тоннах, а также размер. Изделия маркируются в соответствии с требованиями Государственного стандарта. В плите указывается ее тип, габариты, тип бетонной смеси, класс арматуры, разрешенная нагрузка и несущая способность.
Также хорошо, если в маркировке указано, какой коэффициент в бетоне занимает арматура.
Она является паспортом каждой единицы товара и даст возможность выбрать именно тот материал, который необходим в каждом конкретном случае.
Вывод
Прочность и надежность зданий, дорожных магистралей напрямую определяется качеством используемых материалов точностью соблюдения технологии возведения, правильностью расчетов. Бетонные плиты – незаменимый материал в жилом или промышленном строительстве, автодорожной промышленности. Но для каждого случая нужно подбирать технически подходящий материал.
Продукция — любые виды бетонных плит в Санкт-Петербурге
Железобетон заявлен как изобретение в 1867 году.
Сегодня конструкции и элементы из него — самые распространенные компоненты строительной индустрии. Сборные изделия изготавливают на заводах ЖБИ, монолитные — непосредственно на месте применения.
В ассортименте железобетонных изделий ведущая роль принадлежит плитам разного назначения, размера и прочности. На этом сайте вы можете приобрести плиты перекрытия, а также аэродромные и дорожные конструкции.
Аэродромные плиты
Их относят к наиболее прочным бетонным изделиям, применяемым для обустройства дорожных покрытий со строгими требованиями. Используются они в основном для строительства взлетно-посадочных полос аэродромов.
Ключевые особенности:
- Такие плиты должны выдерживать большие статические нагрузки (вес самолетов может превышать 100 т), а также огромные динамические воздействия — до 75 т/м².
- Марки бетона, применяемого для таких плит, должны быть не ниже М350. Морозостойкость — не хуже F
Наиболее распространенные аэродромные плиты — ПАГ 14, ПАГ 18 и ПАГ 20 толщиной от 140 до 200 мм.
Продольную арматуру в них перед заливкой бетона предварительно напрягают, что существенно увеличивает общую прочность изделия. Рабочую плоскость аэродромных плит делают слабошероховатой или рифленой. Для этого применяют специальные капроновые щетки или особое дно заливочной формы с диагональным рифлением глубиной до 1,5 мм.
Дорожные плиты
По конструкции дорожные плиты схожи с аэродромными. Ключевое отличие последних — более высокие требования к прочности и стойкости к механическим и атмосферным воздействиям, поэтому они могут с успехом применяться для строительства дорог с интенсивной нагрузкой. Основание под укладку аэродромных плит на взлетных полосах отличается от аналогичной подготовки дорожной трассы как сложностью технологии, так и увеличенным расходом материалов.
Дорожные плиты предназначены для строительства дорог с интенсивным движением большегрузного транспорта. Их изготавливают из тяжелого бетона. Двухслойное армирование может быть как напряженным, так и ненапрягаемым (в зависимости от норматива).
Этот вид дорожного покрытия изготавливают в большом ассортименте размеров и весов, а также в двух категориях качества полотна — для постоянных дорог и временных.
Технология строительства основания включает рытье котлована необходимой глубины. После выравнивания и трамбовки каждого слоя укладывают геотекстиль, песок, щебень, затем плиты, соединяемые между собой сваркой.
Плиты перекрытия
Плиты перекрытия бывают:
- Плоскими полнотелыми. Их изготавливают из тяжелого железобетона.
- Пустотными. Они отличаются внутренними продольными полостями цилиндрической формы. Такие изделия очень прочны на изгиб и обладают малым весом на единицу объема.
Покупка и использование железобетонных плит
Завод ЖБИ выпускает изделия, соответствующие стандартам или ТУ, массово, поэтому купить бетонные плиты в Санкт-Петербурге очень просто. Для этого достаточно ознакомиться с прайс-листами изготовителей и выбрать подходящий вариант.
Также можно заказать бетонную плиту по оригинальным чертежам, но в этом случае требуется предоплата подготовки производства нового изделия.
Чтобы купить бетонную плиту, необходимо выяснить, кто продает изделия нужного наименования, ознакомиться с ценами, документами на отпуск товара и гарантийными обязательствами. Если предполагается, что бетонная плита, стоимость которой достаточно высока, устанавливаться будет не сразу, нужно принять меры по защите ее от осадков. Это важно, так как попеременное действие воды и отрицательных температур плохо отражаются на ее состоянии.
Если вы хотите купить бетонные плиты недорого, поищите ее в разделе БУ.
Хотите выгодно купить бетонные плиты в СПб? Добро пожаловать к нам — мы продаем качественные и надежные изделия, даем скидки оптовым покупателям.
Бетонная плита
в строительстве: ее функции и виды.
Конструкция состоит из нескольких соединительных элементов конструкции, таких как стены, балки, колонны, фундамент, плиты и т.
д. Из них плита имеет первостепенное значение. Это помогает другим компонентам здания выдерживать различные нагрузки. В строительстве используются разные виды плит. Но в этой статье мы подробно обсудили типы бетонных плит.
Плита представляет собой плоский двухмерный конструктивный элемент здания, имеющий очень маленькую толщину по сравнению с двумя другими размерами. Обеспечивает укрытие или рабочую плоскую поверхность в зданиях. Его основная функция заключается в передаче нагрузки за счет изгиба в одном или двух направлениях. Железобетонные плиты используются в кровлях, полах, потолках и в качестве настилов мостов. Система перекрытий конструкции может принимать различные формы, такие как сплошная плита на месте, сборные элементы, ребристая плита и т. д. Плиты могут монтироваться либо на стальные, либо на монолитные бетонные балки, стены или даже непосредственно на колонны. Бетонная плита ведет себя в первую очередь как изгибаемый элемент, и философия ее проектирования аналогична концепции балок.
01. для обеспечения плоской поверхности
02. для поддержки нагрузки
03. , чтобы действовать как звук, тепло и пожарный изолятор
04. Верхний плита становится потолком этажа под ней
05. Пространство между плитой и потолком можно использовать для размещения инженерных коммуникаций
Читайте также: Что такое конструктивные элементы зданий?
Эффективный пролет ж/б плитыЭффективный пролет плиты должен быть меньше двух
01. L = пролет в свету + d (эффективная глубина плиты)
02. L = от центра до центра расстояние между опорами
Минимальная толщина бетонной плитыТолщина плиты определяется на основе отношения пролета к высоте, как указано в IS 456: 2000.
Строительство дома
Что необходимо проверить перед бетонированием балок и плит
Армирование железобетонных плит Диаметр арматурных стержней, обычно используемых в плитах: 8 мм, 10 мм, 12 мм и 16 мм.
В соответствии с «IS 456:2000» (Гладкий и железобетон – Свод правил) максимальный диаметр стержня, который можно использовать в плите, не должен превышать 1/8 th общей глубины плиты, т.е. Д/8 .
В перекрытии максимальное расстояние между основными стержнями должно быть в 3 раза больше эффективной глубины или 300 мм, в зависимости от того, что меньше. Для распределительных стержней максимальное расстояние должно быть в 5 раз больше эффективной глубины или 450 мм, в зависимости от того, что меньше.
Купить здание строительную книгу
Типы бетонной плиты01. Обычная плита
A) ОДИНСКАЯ ПЛАНКА
B) Двухворотная пленка
02. .
03. Полая сердечная ребристая плита
04. Waffle Slab
05. Sungen Slab
06. Наклонная плита
07.
с Arches 0003
08. Prestressed Concrete Slab
a) Pre-Tensioned Slab
b) Post-Tensioned Slab
09. Cable Suspended Slab
10. Composite Slab
11 . Сборная плита
12. плита на класс или плита на земле
A) Устратанная плот -плита
B) Waffle Raft Slab
13. Bubble Deck
.000314. Жесткая плита
15. Поясная плита
Строительство дома
Разница между односторонней и двусторонней плитой
Давайте вкратце разберемся с различными типами бетонных плит.
01. Обычная плита Как правило, она опирается либо на стены, либо на балки и колонны. Здесь толщина плиты мала, а толщина балки велика. В обычной плите нагрузка передается либо на стены, либо на балки, а затем с балок на колонны.
По сравнению с плоской плитой требуется больше опалубки. Но нет необходимости обеспечивать заглушки колонн, как в плоской плите.
Обычная плита подразделяется на следующие два типа в зависимости от их геометрии, т. е. длины и ширины:
только направление называется плитой с односторонним движением. Когда отношение более длинного пролета (l) к более короткому пролету (b) равно или больше двух (l/b > 2), плита считается односторонней, поскольку эта плита будет изгибаться только в одном направлении, т.е. направление вдоль его более короткого промежутка.
b) Двухсторонняя плита:
Плита, которая опирается на балки со всех четырех сторон, и нагрузки воспринимаются опорами в обоих направлениях, называется двусторонней плитой. В этой плите отношение более длинного пролета (l) к более короткому пролету (b) меньше двух (l/b<2). Эти плиты могут прогибаться вдоль обоих пролетов. В двусторонней плите нагрузка передается в обоих направлениях на четыре опорные кромки, и, следовательно, армирование обеспечивается в обоих направлениях.
Согласно «Р. Чадли и Р. Грино (автор справочника по строительству зданий), просто поддерживаемая плита — это плита, которая опирается на подшипник, т. е. считается, что она не закреплена на опорах и, следовательно, теоретически может свободно подниматься. На практике, однако, они удерживаются от недопустимого подъема из-за собственного веса и других нагрузок.
02. Плоская плитаЭто железобетонная плита, опирающаяся непосредственно на бетонные колонны или перекрытия. Плоская плита также называется безбалочной плитой, потому что она опирается на колонны. Здесь нагрузки передаются непосредственно на колонны.
Строительство дома
Разница между плоской плитой и традиционной перекрытой балкой
Основной функцией плоской плиты является создание ровной поверхности потолка, обеспечивающей лучшее рассеивание света. Как правило, они используются на парковках, в отелях, коммерческих зданиях или в местах, где проекция лучей нежелательна из-за ограничений по высоте или даже из эстетических соображений.
Пустотные ребристые плиты получили свое название от пустот или сердцевин, которые проходят через блоки. Сердечники могут функционировать как служебные воздуховоды и, несомненно, снижают собственный вес плит, максимально повышая структурную эффективность. Сердечники также имеют преимущество в отношении устойчивости, поскольку они уменьшают объем используемого материала.
04. Вафельная плита Вафельная плита представляет собой железобетонную крышу или пол, содержащий квадратные сетки с глубокими сторонами. Его также называют сетчатой плитой. Вафельная плита в основном используется на входе в отели, торговые центры и рестораны для хорошего обзора и для установки искусственного освещения. Его основная функция заключается в том, чтобы выдерживать более тяжелые нагрузки и охватывать большие расстояния, чем плоские плиты, поскольку эти системы имеют малый вес и могут использоваться как в качестве потолочной, так и напольной плиты.
Они также используются там, где есть ограничение по глубине лучей для получения чистой высоты.
Вафельные плиты классифицируются в зависимости от формы коробок (лотков из ПВХ) на:
- Система треугольных капсул
- Система квадратных капсул
канализационные трубы или трубы WC или другие приспособления известны как утопленные плиты. Поскольку трубы, из которых проходит вода, скрыты под полом, необходимо соблюдать осторожность, чтобы избежать проблем с утечкой. Утопленная плита должна быть обеспечена надлежащей гидроизоляцией, а также обработкой, чтобы предотвратить утечку или сырость. После заливки канализационных труб в плиту плиту заполняют битыми кусками кирпича или угля или подходящими легкими материалами.
Читайте также: Нужна гидроизоляция дома!
06. Наклонная плита Наклонная бетонная плита. Он в основном используется в небольших домах с наклонными крышами / скатной крышей для эстетики и для стока снега или дождевой воды.
Этот тип плиты обычно применяется при строительстве мостов. Мосты подвергаются горизонтальной нагрузке из-за паводковых вод, ветровой нагрузки и подвижной нагрузки от транспортных средств. Плита с арками принимается там, где есть необходимость перенаправления ветровой нагрузки и при наличии длинного изгиба в сторону плиты. Выдерживает большую ветровую нагрузку.
Первоначально они были построены из кирпича или камня, но в настоящее время их строят из стали и железобетона.
08. Предварительно напряженная бетонная плитаa) Предварительно напряженная плита:
Плита, в которую натягивается сталь перед укладкой бетона, называется предварительно напряженной плитой. Плита имеет те же особенности после натяжения.
b) Плита с последующим натяжением: Плита, в которой тросы или стальные арматуры натянуты после бетонирования, называется плитой с последующим натяжением.
Предусмотрено усиление для сопротивления сжатию. В этой плите арматура заменена тросами/стальными арматурами.
Последующее натяжение устраняет естественную слабость бетона при растяжении, а также позволяет лучше использовать его прочность при сжатии.
09. Подвесная плита с кабелемЕсли плита имеет очень большой пролет, мы выбираем подвесную плиту с кабелем, которая поддерживается тросом, таким как мост Хоура, Лондонский мост и т. д. Обычно при строительстве домов мы предоставляем колонна через каждые 3-5 м, тогда как при тросовой подвеске мы обеспечиваем колонну почти через 500 м. Этот тип плиты предусмотрен там, где длина пролета больше и есть трудности в возведении колонн. Плиты связаны кабелями, и эти кабели соединены с колоннами.
Строительство дома
Что такое колонна в строительстве?
10. Композитная плита Как правило, она изготавливается из железобетона, отлитого поверх настила из профилированной стали.
Настил выступает в качестве рабочей зоны и опалубки на этапе строительства, а также в качестве внешнего армирования в течение срока службы плиты.
Сборные железобетонные плиты отливаются и отверждаются на заводах-изготовителях, а затем доставляются на площадку для монтажа. Самым большим преимуществом сборных железобетонных плит является то, что, поскольку они производятся на заводах, их эффективность повышается и достигается более высокий контроль качества по сравнению с бетонными плитами на месте.
Кроме того, установлено, что сборные железобетонные плиты примерно на 24% дешевле, чем монолитные бетонные плиты. Хотя вы тратите больше на монтаж, вы значительно экономите на опалубке.
Типы наиболее часто используемых сборных плит — швеллерные и двутавровые.
Строительство домов
Что такое сборный железобетон?
12. Плита на грунте или плита на земле Плита, отлитая на поверхность земли, известна как грунтовая плита.
Используется на цокольном этаже или на уровне цоколя.
Подходит для хорошо утрамбованного устойчивого грунта или насыпного песка, не подверженного влиянию влаги, а также для грунтов, которые не подвергаются даже незначительному смещению из-за влаги.
По словам Фрэнсиса Д. К. Чинга (автора книги Building Construction Illustrated), бетонные плиты на грунте требуют опоры на выровненное, стабильное, однородно плотное или должным образом уплотненное грунтовое основание, не содержащее органических веществ. При размещении на грунте с низкой несущей способностью или на сильно сжимаемом или расширяющемся грунте, или заполненном грунтом, бетонная фундаментная плита должна быть спроектирована как матовый или плотный фундамент, что требует профессионального проектирования и анализа квалифицированным инженером-строителем.
Существует два типа плит на уклонах:
a) Подкрепленная плита:
То же, что и плита на земле. Но у него есть балки жесткости, которые установлены в каналах через середину плиты.
Таким образом, он образует своего рода опорную сетку из бетона на основании плиты. По данным «Cement Concrete & Aggregates Australia», усиленный плот состоит из бетонной плиты на земле, усиленной встроенными краевыми балками и сеткой внутренних балок. Внутренние балки не требуются на стабильных площадках, в то время как для более реактивных площадок размеры балок и количество стальной арматуры увеличиваются в соответствии с условиями фундамента. Для жесткой плиты-плота обычно требуется только одна заливка бетона. На неконтролируемых и заполненных площадках их можно использовать с опорами или массивными бетонными сваями/столбами из природного материала или бетона.
Если подкрепленную плиту-стропила снабдить глубокими краевыми балками, то последние сохранят контролируемую или катаную засыпку под плитой.
b) Вафельная плита-плот:
Она сооружается полностью над землей путем заливки бетоном сетки полистироловых блоков, известных как «пустые формы».
Вафельные плотные плиты обычно подходят для участков с менее реактивной почвой, их, как правило, проще установить и они дешевле, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.
Строительство дома
Какие существуют типы плотного фундамента?
13. Плита пузырчатого настилаСогласно «Иммануэлю Джозефу Чако» (2016 г.) (опубликовано в: Исследование структурного поведения плиты пузырчатого настила с использованием индийских стандартов), плита пузырчатого настила представляет собой разновидность плиты, в которой пустоты созданный в нем для уменьшения собственного веса здания за счет размещения шаров в плите. Пузырьковая плита удаляет до 35% конструкционного бетона.
Он построен с использованием предварительно изготовленных пластиковых пузырей, а затем арматура помещается между пластиковыми пузырями или поверх них, и, наконец, заливается свежий бетон. Пластиковые пузырьки заменяют ненужный бетон в центре плиты.
Строительство домов
Разница между односторонней и двусторонней плитой
Плиты с пузырчатым настилом повышают прочность, уменьшают вес и, следовательно, могут быть обеспечены большие пролеты. Требуется меньше колонн, и под потолком не требуются балки или ребра.
14. Прочная плитаЭтот тип плиты построен из прочных кирпичей. Прочные кирпичи представляют собой пустотелые кирпичи, изготовленные из бетона. Эти кирпичи используются для заполнения частей плиты толщиной, что экономит количество бетона и, следовательно, уменьшает собственный вес плиты. Такие плиты обычно можно увидеть в Дубае и Китае. Харди плита используется в районах с очень высокими температурами. Толщина плиты увеличена, чтобы противостоять температуре сверху плиты. Теплу, идущему от стен, противостоят специальные кирпичи, в состав которых входит термоколь.
15. Поясная плита Это плита, на которую опираются ступени лестницы.
В соответствии с «IS 456» (Правила работы с обычным и железобетонным бетоном), глубина «d» (толщина) поясной плиты определяется как минимальная толщина, перпендикулярная потолку лестницы.
Подводя итог, можно сказать, что в конструктивной системе плита образует систему перекрытий, которая, помимо обеспечения плоской рабочей поверхности, выдерживает действующие на нее гравитационные нагрузки (постоянные и временные нагрузки) и передает эти нагрузки на вертикальную систему каркаса, такую как стены и колонны . Плиты часто используются в качестве полов и крыш в зданиях, настилов в мостах, верха и низа резервуаров, плиты на уклоне (плиты уклона), лестничных клеток и т. д. Это требует должного внимания при проектировании и выполнении. Плиты выдерживают все основные нагрузки в течение всего срока службы, так как на них выполняются все виды человеческой деятельности и сооружения. Различные типы плит предоставляются в разных местах в зависимости от типа конструкции, использования, бюджета и времени, а также имеющихся местных навыков.
Здесь мы приводим положения о минимальной толщине плит в соответствии с нормами разных стран.
Минимальная толщина железобетонной плиты в соответствии с ACI (Американский институт бетона)Для контроля прогиба в коде 9.5.2.1 ACI-318 указаны минимальные значения толщины односторонних сплошных плит, показанные в таблице. Эти значения применимы для нормальных условий нагрузки и для плит, не поддерживающих и не прикрепленных к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.
для плитов с балками, охватывающими между опорами на всех сторонах Толщина плиты в соответствии с австралийским стандартом. Читайте:
Разница между перемычкой и балкой в конструктивной системе!
Различия между бетонной балкой и колонной
Отличие несущих и нераскрепленных колонн
Expertise Concrete Contractors
Изображение предоставлено: Изображение 7, Изображение 8, Изображение 9, Изображение 11, Изображение 13, Изображение 14, Изображение 15, Изображение 16, Изображение 18, Изображение 19, Изображение 20, Изображение 21, Изображение 22
Как строятся бетонные подвесные плиты?
Подвесные плиты представляют собой плиты верхнего этажа, которые не находятся в непосредственном контакте с землей и образуют крышу или пол над уровнем земли.
Обычно они образуют полы верхних этажей дома, но также могут быть уложены поверх предварительно построенной стены, чтобы сформировать пол. Бетонные плиты бывают разных форм и могут использоваться для обеспечения максимального теплового комфорта. Бетон как материал с высокой воплощенной энергией является наиболее распространенным материалом, используемым для изготовления плит.
Типы плит
Существует три типа подвесных бетонных перекрытий, различающихся по способу их изготовления: сборные подвесные плиты, монолитные и композитные железобетонные/стальные.
Композитная бетонная/стальная плита
Композитная бетонная/стальная плита – это плита, в которой стальной настил выступает в качестве невосстанавливаемой опалубки и частичного армирования плиты перекрытия. Настил проходит в одну сторону и обычно непрерывен на нескольких опорах. Однако одинарные пролеты являются обычными и приемлемыми. Опора такая же, как и для монолитных полов.
Бетон заливают после помещения арматуры в многоразовые регулируемые формы. Если вся конструкция завершается на заводе, можно применить полировку, шлифовку и покраску.
Готовые бетонные элементы доставляются на площадку, а затем размещаются на месте.
Сборные плиты могут быть изготовлены из обычного железобетона или железобетона с пост-напряжением, или из газобетона автоклавного твердения (AAC).
Подвесные плиты из монолитного бетона
Монолитный бетон или также известный как монолитный бетон – это метод, который выполняется непосредственно на строительной площадке. Эта методология предполагает транспортировку незатвердевающего бетона на строительной площадке в грузовиках для изготовления бетонных блоков. Бетон помещается в форму с помощью насоса. Как только бетон достаточно затвердеет, чтобы иметь достаточную прочность, чтобы быть самонесущим, опалубка и фальшборт удаляются, и плита не двигается, потому что она установлена на своем последнем месте. Монолитный бетон использовался в течение многих лет, но другие формы строительства, включающие компоненты, также стали очень популярными из-за значительного снижения стоимости обычной опалубки, работы на месте и времени строительства.
Подвесные плиты из монолитного бетона являются наиболее гибким типом плит перекрытий, которые могут нести стены любого типа и в любом месте их пролета без ограничений по расположению стен (планов помещений) под ними.
