Как делать опалубку для ленточного фундамента: Опалубка для ленточного фундамента своими руками

Из чего делают опалубку для ленточного фундамента

Каждому зданию требуется качественное и надежное основание, способное выдержать вес объекта, а также все сопутствующие нагрузки. Среди всех вариантов, ленточный фундамент является самым традиционным и популярным, что объясняется наличием у него целого ряда достоинств.

В процессе обустройства основания, необходимо подготовить качественную опалубку, внутрь которой устанавливается каркас и производится заливка бетонного раствора. Поэтому необходимо заранее разобраться в том, как и из чего делают опалубку ленточного фундамента в процессе стройки.

Проектирование опалубки

Прежде чем приступать к стройке нового дома, необходимо выполнить инженерные изыскания на местности. Исследования, проводимые профессионалами, позволяют собрать важную информацию о земельном участке, о составе грунта, глубине залегания подземных вод, уровне промерзания почвы, рельефе и других особенностях местности.

С учетом этой информации профессионалы разрабатывают проектную документацию, где детально описывают обустройство фундамента, создают схему установки щитов, их площадь, расположение, количество и т. д.
Щитки могут быть расположены разыми способами:

1. Над траншеями. Это самый экономичный и простой вариант, предполагающий установку щитов лишь над поверхностью земли. Метод подходит для строительства на прочных и устойчивых грунтах, не склонных к осыпанию.
2. На всю высоту фундамента с внутренней стороны и над землей с внешней стороны. Эта методика используется при стройке домов с функциональными подвальными помещениями на прочных и стабильных почвах.
3. На всю высоту. Опалубка по всей высоте обустраиваемого основания требуется, если работы ведутся не на самой устойчивой земле, которая может осыпаться.

Какие материалы использовать?

Рекомендуется для строительства использовать заводские разборные конструкции, однако их выгодно приобретать, если на земельном участке планируется глобальная стройка объектов различного назначения. Для возведения одного дома это слишком дорого.

Для частного строительства обычно применяются более простые и доступные щитки из дерева. Они изготавливаются из фанеры или пиломатериалов. Для экономии средств можно применять доски, которые нельзя использовать в стройке из-за наличия сильных дефектов, трещин, щелей и сколов.

Доски должны соответствовать ряду требований:

1. Достаточная толщина от 25 мм. Тонкие материалы могут деформироваться из-за влияния бетонного раствора.
2. Ровность. Наличие изгибов и скручиваний не позволит использовать материал для сбора ровных щитов.
3. Отсутствие сильных повреждений. Большие трещины и сучки могут негативно сказаться на прочности опалубки, некоторые доски приходится отбраковывать.

Помимо самого пиломатериала для сбора конструкции потребуются и другие расходники: бруски, крепежи, а также гидроизоляционные материалы.

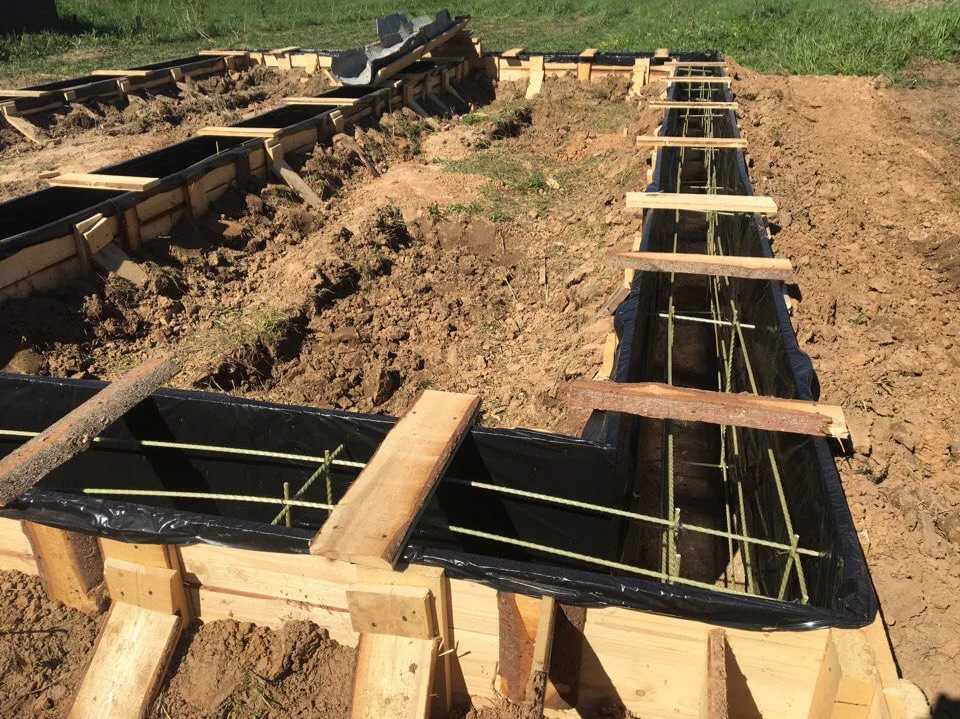

Правила сборки

После разбивки собираются щиты. Если используются доски, то расстояние между ними в общей конструкции должно быть меньше ширины одного элемента. Для скрепления можно использовать брусья с гвоздями или саморезами. Высота конструкции должна быть больше проектных требований на 5-10 см.

В землю забиваются колья, к которым закрепляются щитки, выставляемые по заранее подготовленной разметке. Чтобы не ошибиться с монтажом, лучше натянуть по разметке леску или нитку и повторно проверять правильность расположения конструкции после ее закрепления.

Установленные щиты по обеим сторонам траншеи необходимо скрепить брусками, это предотвратит распирание конструкции из-за воздействия бетонной смеси. На последнем этапе укладывается гидроизоляция, которая должна покрывать дно ямы, а также все установленные щиты внахлест. На завершающем этапе осуществляется бетонирование.

Опалубка для ленточного фундамента: виды, монтаж

Одним из самых важных этапов строительства является обустройство опалубки для ленточного фундамента.

Содержание

• 1 Требования для опалубки
• 2 Материалы для изготовления опалубки
  • 2.1 Металл
  • 2.2 Железобетон
  • 2.3 Пенополистирол
  • 2.4 Подручные материалы
  • 2.5 Древесина
• 3 Конструкция ленты фундамента
• 4 Технология
• 5 Монтаж опалубки своими руками
  • 5.1 Предварительный этап работ
  • 5.2 Разметка площадки
  • 5.3 Способы экономии при строительстве
  • 5.4 Монтаж деревянной опалубки на устойчивой почве
  • 5.5 Опалубка из дерева на неустойчивой почве
  • 5.6 Монтаж несъемной конструкции для основы дома
  • 5.7 Правила для неровного участка
• 6 Ошибки монтажа

Требования для опалубки

Сооружаемая опалубка должна соответствовать возлагаемым на нее функциям и быть надежной. Важно предусмотреть такие эксплуатационные свойства, как:

1. Прочность и устойчивость к интенсивным нагрузкам. На этапе заливки раствора стенки опалубки будут подвергаться дополнительному давлению, поэтому следует сделать их максимально прочными.
2. Отсутствие щелей. Любые отверстия и зазоры станут местом вытекания бетонной смеси. В подобных точках появятся пустоты, снижающие пригодность фундамента к эксплуатации. Если зазоры маленькие, по мере нарастания давления они будут увеличиваться в размерах.
3. Соответствие геометрической форме и размерам основания. Следует убедиться, что высота опалубки выше расчетной глубины фундамента.

Выбирая подходящую конструкцию, следует учитывать характеристики фундамента, особенности почвенных слоев и материала, который используется.

В современном строительстве для ленточных оснований разрабатываются следующие типы опалубок:

1. Съемная. Отличается наличием нескольких составных частей, которые поддаются демонтажу после заливки бетоном.
2. Несъемная. Элементы такой опалубки являются стационарной частью ленточного основания и выполняют ряд дополнительных функций. В их числе: гидроизоляция и теплоизоляция, декоративная роль и защита.

Если грунт достаточно прочный и вязкий, допускается использование схемы опалубки для ленточного фундамента с бетонным литьем в траншею. Подобная технология сокращает расходы материала на организацию формообразующих конструкций.

Материалы для изготовления опалубки

Для безошибочного устройства опалубки важно найти подходящий материал, который соответствует всем требованиям. Строителями применяются:

1. Древесина (заготовки из досок или фанеры).
2. Металл.
3. Пластиковые листы.

Еще допускается сочетание перечисленных материалов с целью получения лучших эксплуатационных свойств.

Пластиковые опалубки используются в качестве высокотехнологических щитовых конструкций, которые отличаются особым удобством эксплуатации, быстро собираются и демонтируются, а также обладают большим сроком службы.

Изделия из пенополистирола, пенопласта и пенобетона предназначаются для организации несъемных элементов. Металл задействуется при необходимости усиливать фундамент и сократить расходы на отделочные работы, поскольку он позволяет получить гладкую или текстурную поверхность цокольных стенок.

Наиболее доступным материалом остается древесина. При этом она сочетает в себе такие преимущества как натуральность, эстетичность и надежность.

Металл

Металлические заготовки считаются наиболее универсальными, но дорогостоящими. Чтобы собрать конструкцию, понадобится подготовить ряд листовых материалов, толщиной 1-2 мм. Опалубка из металла будет эффективна при обустройстве ленточных и монолитных оснований. Армирующие элементы привариваются прямо к листам, что повышает степень их жесткости.

Ключевым достоинством материала считается простота и доступность обработки — листы хорошо поддаются сгибанию и могут принимать любую форму. Из недостатков выделяют высокую цену.

Железобетон

Как и предыдущий материал, железобетон считается достаточно дорогостоящим. Для его изготовления используются бетонные плиты с армирующими элементами. При использовании подобных конструкций можно уменьшить расход цемента без потери прочности и других свойств.

К недостаткам относится большой вес плит, поэтому для их монтажа нужно задействовать специальную технику.

При возведении опалубки из готовых плит понадобится использовать специальные распорки. Это тоже увеличивает стоимость проекта.

Пенополистирол

Материал характеризуются высоким качеством и практичностью. Для сборки опалубки используются отдельные секции. Все элементы обладают простой конструкцией, поэтому устанавливать их достаточно просто. Еще пенополистирол хорошо поддается обработке и принимает оптимальную форму.

Из минусов выделяют ряд сложностей при подборе геометрической формы, в частности — углов и закруглений, а еще дороговизну материала.

Подручные материалы

Обустраивая ленточный фундамент, опалубку можно делать из подручных средств, таких как:

1. Листы шифера.
2. Профлисты.
3. Другие подходящие материалы.

Ключевым достоинством подобного решения является невысокая стоимость. Однако у подручных материалов имеются и минусы. В их числе:

1. Сложность самостоятельной сборки.
2. Высокая вероятность утечки залитого цемента.
3. Плохая несущая способность.
4. Необходимость применения специальных опор и расклинок.

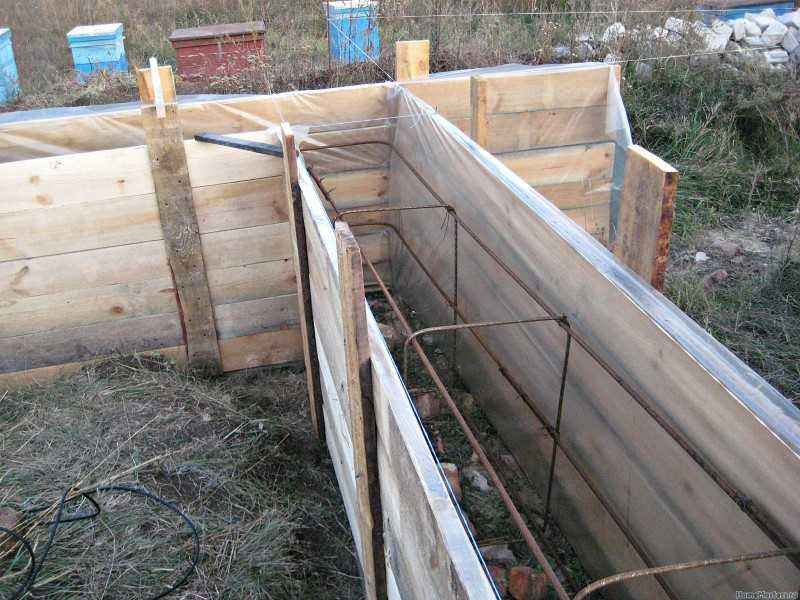

Древесина

Интересуясь, как правильно сделать опалубку для ленточного фундамента, можно рассматривать вариант из древесины. Она характеризуется относительной доступностью и дешевизной. При этом дерево хорошо поддается обработке и быстро закрепляется без применения сложного оборудования.

Опалубка из этого материала характеризуется простотой сборки, что делает ее отличным решением для начинающих строителей.

Конструкция ленты фундамента

Чтобы понять, как сделать качественный ленточный фундамент, необходимо ознакомиться с конструкцией подобного основания.

В современном строительстве используются следующие варианты:

1. Монолитные. Сооружаются на стройплощадке.
2. Сборные. Создаются на основе железобетонных блоков, которые изготавливаются на заводе и собираются с помощью специальной техники. Сборный вариант выстраивается из подушек и блоков бетона.

Технология

Весь технологический процесс состоит из нескольких этапов:

1. Подготовка инструментов и материалов.
2. Проделывание траншей под ленту.
3. Нарезание фанеры.
4. Разработка схемы основания и проведение некоторых расчетов.
5. Соединение щитов. Доски нужно распилить на одинаковые куски и прикрепить с помощью гвоздей или саморезов. Любые отклонения от заданной геометрии должны быть исключены.
6. Скрепление щитов. Методика соединения определяется типом фундамента. Съемный вариант можно скрутить снаружи, несъемный — любым удобным методом.
7. Монтаж распорок. В качестве них используются деревянные бруски или отрезки пластиковой трубы.

Чтобы ускорить выполнение земляных работ, рекомендуется задействовать спецтехнику. Сама технология остается простой и понятной, поэтому работу можно выполнить своими руками.

Монтаж опалубки своими руками

После проведения расчетов и подготовки всех необходимых материалов и инструментов можно переходить к монтажным работам. Устанавливая деревянную конструкцию, по углам вырытой траншеи следует закрепить бруски. После проведения монтажных процедур они должны остаться снаружи.

Щиты из дерева фиксируются гвоздями или шурупами. На этапе закрепления деревянной опалубки следует определить количество раствора и по мере необходимости усилить конструкцию распорками. Их устанавливают на расстоянии 70-80 см друг от друга.

Предварительный этап работ

Любые работы по монтажу опалубки начинаются с проведения изыскательных мероприятий. Они позволяют определить тип грунта, на котором будут выполняться работы. Еще инженерные изыскания позволяют определить глубину промерзания земли и размещения грунтовых вод, что нужно знать перед возведением постройки.

В большинстве случаев такие действия доверяются специалисту. Еще следует подготовить проект будущей постройки, чтобы избежать неприятностей и отклонений при строительстве.

Если основание было создано раньше, а заливка бетоном выполнялась без соблюдения технологии, со временем стенки дома покроются трещинами, а сама постройка начнет деформироваться.

На подготовительном этапе важно определить габариты помещения и толщину стен. В зависимости от этих факторов определяется конфигурация будущего фундамента.

Если планируется возведение крупной постройки с толстыми и мощными стенами, основание должно быть максимально массивным и прочным (с хорошим укреплением).

Еще на этапе подготовки следует выбрать материал, на основе которого будет сооружаться опалубка. Если используется съемный тип, понадобится применение укрепляющих щитов. Они могут быть деревянными. Применяя несъемные конструкции, рекомендуется задействовать пенополистироловые блоки.

Проведя все подготовительные мероприятия, можно начинать основную работу — строительство опалубки.

Разметка площадки

На выбранной территории следует сделать разметку, по которой будут закрепляться основные элементы будущего фундамента.

В первую очередь, следует очистить участок от мусора и ненужной растительности, а потом разметить стенки основания, установив по углам колышки. Между ними натягивается веревка — она будет указывать на границы фундамента. Чтобы понять, как правильно выставить веревку, необходимо придерживаться параллельного размещения внутренней и наружной линии.

После выравнивания веревок, можно начинать выкапывание траншеи. Ее делают чуть шире очерченного контура, поскольку придется оставлять свободное пространство под будущую опалубку.

Способы экономии при строительстве

Чтобы сэкономить материалы, стоит придерживаться поэтапной заливки основания. Для этого необходимо сделать одну секцию опалубки и использовать ее для остальных частей ленты. Если на улице плюсовая температура и средняя влажность, можно выдерживать паузу между этапами в 3-4 дня. За этот промежуток времени бетон окончательно затвердеет.

Чтобы получить хорошую адгезию между каждой частью основания, перед следующим циклом заливки слой цемента удаляется.

Монтаж деревянной опалубки на устойчивой почве

Чтобы закрепить подобную конструкцию на устойчивом грунте, необходимо задействовать обрезную доску, толщиной 3-4 см и шириной 10-15 см. Еще можно использовать фанерный лист, толщиной 0,5-1,5 см.

Установку начинают с размещения направляющих досок в котловане, которые фиксируются с помощью колышков. Для правильного соединения щитов используется строительный уровень или отвес. Их закрепляют деревянными откосами внутри опалубки.

При монтаже внутренней конструкции следует оставлять оптимальный зазор на внешнюю. Это позволит предотвратить появление щелей в местах стыковки. Для сохранения одинаковой ширины ленты по периметру устанавливаются распорки.

Существует еще один способ установки опалубки в устойчивой почве. Он предусматривает фиксацию конструкции только для надземной части основания.

Опалубка из дерева на неустойчивой почве

Если необходимо закрепить опалубку на неустойчивом грунте, при выкапывании углубления со стенками необходимо сделать небольшой наклон для более комфортного монтажа щитов. Выполнив это, можно продолжать установку по аналогичной технологии, как в предыдущем случае. Только количество раскосов снизу будет увеличено.

Монтаж несъемной конструкции для основы дома

Для изготовления несъемной опалубки используются штампованные блоки из пенополистирола; они закрепляются по периметру основы. Чтобы изготовить конструкцию, следует поместить во внутренней части опалубки армированный каркас. Его нужно залить бетонной смесью.

К минусам подобного опалубочного строения относят дороговизну, а также необходимость проведения сложных расчетов, чтобы ширина основания соответствовала размерам блоков пенополистирола.

Правила для неровного участка

Определившись с типом опалубки и подготовив нужные материалы и инструменты, необходимо рассмотреть особенности правильного закрепления конструкции на неровном участке ли в условиях мелкозаглубленного грунта. Чтобы не допустить ошибок, следует придерживаться следующих правил:

1. Перед монтажом опалубки необходимо подготовить участок, избавившись от мусора и неровностей.
2. Дальше нужно осмотреть поверхность опалубки и убедиться, что на ней отсутствуют неровности и дефекты.

Вся внутренняя сторона должна быть полностью ровной — без любых сколов, трещин или загрязнений. Если доска отсутствует, ее можно заменить фанерой с гладкой поверхностью.

Выставляя конструкцию по периметру, следует использовать строительный уровень. Крепежные элементы фиксируются максимально плотно, — в противном случае появится риск деформации фундамента.

После завершения монтажных работ остается проверить, были ли соблюдены все правила. Это осуществляется с помощью уровня, уголка и отвеса.

Ошибки монтажа

Независимо от используемых материалов, при монтаже опалубки часто допускаются многочисленные ошибки. В их числе:

1. Выбор неправильной дистанции между опорными элементами, из-за чего происходит обвал траншеи при заливке.
2. Использование некачественных клиньев, которые разваливаются при интенсивных нагрузках.
3. Использование материалов, которые не соответствуют установленным требованиям и не обладают нужной прочностью. Подобное халатное отношение вызывает смещение осей фундамента.

Чтобы предотвратить любые из перечисленных неприятностей, следует разобраться, как самому сделать опалубку, соблюдая пошаговое руководство.

Фундаменты здания — как правильно их делать при строительстве дома?

Очевидно, что правильный фундамент под домом имеет решающее значение для долговечности строения. Существует ряд требований, которые необходимо выполнить для того, чтобы фундамент частного дома – будь то одноэтажный или двухэтажный – как можно дольше успешно выполнял свою роль. Ниже вы можете прочитать о том, на что следует обратить особое внимание, если вы решили заливать фундамент самостоятельно.

Как правильно построить фундамент дома?

На этот вопрос нет простого ответа. Это связано с тем, что эксперт, проектирующий фундамент дома, учитывает множество факторов. Наиболее важными из них являются:

• Размер здания (его площадь, количество и высота этажей и т. д.).
• Форма здания и расположение некоторых его элементов, например колонн, дымовой трубы, террасы, гаража и т. д.
• Метод строительства и тип используемых материалов.
• Тип отопительной установки.
• Устройство систем водоснабжения и канализации.
• Грунтовые условия.

Последний фактор является решающим, так как именно грунтовые условия во многом определяют вид и последовательность работ при устройстве фундамента. Этот вопрос особенно важен для тех, кто решается на готовые проекты домов. Для каждого такого здания фундаменты должны быть в основном спроектированы с нуля, в зависимости от места, где будет построен дом — подробнее о типах фундаментов.

Независимо от того, выберете ли вы ленточный или плитный фундамент, перед началом работ необходимо подготовить земельный участок. Вот список работ, которые нужно запомнить:

• Ограждение строительной площадки.
• Укрепление/мощение подъездной дороги, при необходимости.
• Предоставление резервных помещений, таких как туалеты, временное хранилище для оборудования или строительных материалов и т. д.
• Удаление гумуса/выравнивание грунта и прочие земляные работы.
• Разметка оси здания и контура фундамента, а также размещение репера. Эту работу выполняет геодезист.
• Установка временных соединений.
• Размещение информационного щита.

Не раньше, чем все эти приготовления будут завершены, можно приступать к самому важному этапу строительства дома – заливке фундамента.

Устройство типового брусового фундамента индивидуального дома

Устройство брусового и точечного фундамента начинается, конечно же, с рытья траншеи. Его ширина зависит от свойств почвы.

Если грунт рыхлый, траншея немного расширяется вверх, чтобы можно было использовать деревянную или плитную опалубку. Если грунт плотный (например, твердая глина), стенки траншеи оставляют вертикальными. В этом случае нет необходимости предусматривать опалубку. Дно котлована необходимо уплотнить, а стенки выровнять.

Несущая способность грунта также влияет на наличие тощей бетонной подушки.

• Если грунт непросадочный и связный, нет необходимости использовать тощий бетон в нижней части фундамента. Достаточно поместить в котлован подходящую фольгу и свернуть ее, чтобы вода из бетонной смеси не впитывалась в стенки котлована.
• Если грунт рыхлый, необходимо уложить базовый слой из тощего бетона даже после затвердевания дна котлована. Опалубку из досок или панелей устанавливают через 24 часа после заливки основания. Разумеется, вся конструкция должна быть установлена ​​очень точно и прочно – бетонная смесь не легкая, поэтому ни одна часть опалубки не должна смещаться при ее заливке.

После закрепления стен и, возможно, дна котлована необходимо установить усиливающие балки. Обычно это конструкции, состоящие из четырех стальных стержней, соединенных стальными скобами. Все отдельные балки должны перекрываться, например, по углам. Информация о типе стержней, их диаметрах и способах соединения должна быть включена в проектную документацию. Стандартный диаметр основных стержней 12 мм, диаметр хомутов 6 мм. Важно, чтобы стержни не лежали прямо на дне котлована, например, на основании из тощего бетона, а располагались на устойчивых прокладках.

Затем заливается бетон. Перед этой операцией опалубку можно увлажнить или, возможно, покрыть клеевым составом. Хорошее решение – уплотнить бетонную массу, например, вибратором, что удалит лишний воздух из бетона и тем самым увеличит срок службы фундамента и арматуры. Чем эффективнее будет эта операция, тем лучше, так как основание должно высохнуть равномерно. Не рекомендуется прерывать работу на несколько часов.

Готовые фундаменты необходимо регулярно поливать, иногда даже в течение двух недель. Первые несколько дней даже 5 раз в день и один раз на ночь. В дальнейшем количество воды, подаваемой на осушку фундаментов, постепенно уменьшают. Лучше всего обсудить вопрос полива бетона с менеджером участка.

Когда основание уже высохло, потенциальную опалубку снимают, а его верхнюю поверхность изолируют рубероидом или битумом. Затем производится обратная засыпка фундамента. При необходимости, например при высоком уровне грунтовых вод, устанавливается дренаж. На ленточном фундаменте возводится фундаментная стена – монолитная из пустотелых кирпичей или бетонных блоков, которую затем теплоизолируют, например, пенополиуретаном.

Устройство ленточного фундамента индивидуального дома

При устройстве фундаментной плиты необходимо очень строго соблюдать положения проекта. Этот тип строительства является своего рода «ловушкой» для неопытных владельцев и подрядчиков. Это связано с тем, что порядок укладки отдельных слоев плиты, толщина этих слоев или тип гидро- и теплоизоляции очень сильно зависят от преобладающих грунтовых условий, расположения фундамента или общей формы здания. По этой причине следующий список следует считать чисто ориентировочным.

1. Сначала выкапывается траншея на глубину ок. 50 см ниже уровня земли.
2. Затем уплотняется основание – это может быть песок, либо смесь песка и мелкого гравия. Толщина основания обычно составляет 15–20 см. Перед уплотнением в песок укладывают водопроводные трубы. Бывает, что на этом этапе работ укладывается полоса из плит стиродура, которая одновременно является несъемной опалубкой – этот материал будет служить теплоизоляцией краев плит.
3. Иногда поверх утрамбованного песка укладывают гидроизоляционную мембрану, а поверх нее укладывают слой тощего бетона. Однако это не всегда необходимо.
4. Затем укладывается теплоизоляция. Лучшим решением здесь является пенополиуретан с закрытыми порами, который обладает отличными теплоизоляционными свойствами, не образует мостов холода и очень хорошо выдерживает статические и динамические нагрузки. Таким образом, отсутствует риск деформации из-за веса доски.
5. Теплоизоляция может быть дополнительно покрыта пленкой или специальным гидроизоляционным слоем.
6. Затем поверх теплоизоляции укладывается верхняя и нижняя арматура. При необходимости также укладываются трубы теплого пола. Все это дело заливается бетоном, который затем уплотняется с помощью вибратора.
7. Если есть теплый пол непосредственно в плите, то его потом закрывают настилом. Если нет, то на плиту можно уложить дополнительный слой напольного пенопласта, затем стяжку с трубами теплого пола и, наконец, пол. Здесь есть полный выбор любого вида.

В качестве фундамента для частного дома чаще всего используется железобетонная плита. Это отличный вариант в случае сложных грунтовых условий. Тем не менее, это решение, которое должны разрабатывать только опытные профессионалы. Это связано с тем, что при проектировании фундаментной плиты ошибиться гораздо проще, чем при проектировании или строительстве фундамента.

BuildingHow > Productos > Libros > Tomo A´ > Арматура II (es-ES) > Фундамент (es-ES) > Ленточный фундамент (es-ES)

Каркас однопролетный с ленточным фундаментом, выступающим (за пределы колонн) с обеих сторон

<проект:foundation140>

Ленточный фундамент — это элемент фундамента, который ведет себя одновременно как фундамент и балка.
Ленточный фундамент (перевернутая тавровая балка) ведет себя так же, как и распорные фундаменты, связанные между собой соединительной балкой. Однако из-за того, что основание и стенка перевернутой тавровой балки образуют единое тело по всей длине конструкции, инерция системы больше, следовательно, ее поведение более удовлетворительное

Поведение однопролетного каркаса на ленточном фундаменте (без сейсмических нагрузок)

При отсутствии сейсмических нагрузок напряжения грунта распределяются симметрично по всей длине ленточного фундамента. Напряжения грунта выше в районе колонн.

Поведение однопролетного каркаса на ленточном фундаменте (при сейсмических нагрузках)

Во время землетрясения нагрузка на один край выше, что создает более высокие напряжения грунта, в то же время другой край разгружается. При изменении направления сейсмических сил нагрузки на фундаменты переключаются симметрично. Деформации и напряжения, прикладываемые к ленточному фундаменту, велики и постоянно знакопеременные.
Фундамент ведет себя как двусторонняя консоль (закреплена на стенке ленточного фундамента). Его поведение аналогично поведению настила, поэтому оно требует армирования нижнего волокна, как показано на рисунке ниже.

Поведение фундаментной плиты

Реакция грунта нагружает фундаментную плиту (полка перевернутой тавровой балки) в направлении вверх. Это вызывает деформации нижней поверхности фундамента, которые несет арматура.

Поведение ленточного фундамента при сейсмических нагрузках

<проект:foundation145>

Ленточные фундаменты очень хорошо ведут себя во время землетрясения. В зависимости от направления сейсмических сил сильно нагружается один край. На больших участках ленточного фундамента деформация непрерывно обратная, поэтому требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем отверстиях непрерывного ленточного фундамента. Для более эффективного поведения краевых зон ленточного фундамента целесообразно удлинить ленточный фундамент за пределы краевых колонн на достаточную длину.

3-D вид армирования ленточного фундамента

<проект: фундамент150>

Поведение этого элемента вполне очевидно, так как основание (т.е. фланец) распределяет приложенные нагрузки к грунту, нагружается реакцией грунта и ведет себя как консольная плита, а стенка фундамента ведет себя как балка.

Детализация армирования ленточного фундамента

Армирование фланца выполняется по тем же правилам, что и для изолированных фундаментов, но с учетом того, что один из его размеров очень длинный.
Армирование стенки выполняется по тем же правилам, что и соединительные балки. Детали его усиления аналогичны соответствующим деталям усиления ранее упомянутой сплошной соединительной балки.

Армирование ортогонального ленточного фундамента

<проект:foundation160>

В ленточном фундаменте, имеющем стенку и полку одинаковой высоты (т. е. ортогонального сечения), общая высота подошвы (стенки) равна высоте стенки. Единственная разница между обычным ленточным фундаментом и ленточным фундаментом с ортогональным поперечным сечением заключается в том, что последний требует усиления на верхней поверхности «полки».
В случае ленточного фундамента, когда полка и стенка имеют одинаковые размеры, образуется скрытая балка.

Детализация армирования ленточного фундамента с унифицированной полкой-полкой

Детали армирования стены фундамента этого конкретного ленточного фундамента аналогичны деталям армирования ранее упомянутой неразрезной соединительной балки.

Ленточный фундамент, в котором стенка выходит за грань колонны

Колонна сечением 800/250 в общей стене здания частично опирается на ленточный фундамент со стенкой 350/800. Как правило, в местах соединения надстройки или фундамента рекомендуется размещать хомуты в колоннах и балках. Однако с практической точки зрения это трудоемкая процедура, и поэтому предпочтительно в первую очередь размещать стремена внутри колонн.
Когда стороны стенки не находятся заподлицо со сторонами колонны (например, стенка шире колонны), требуется дополнительное поперечное армирование. Эта арматура может быть выполнена в виде штатных хомутов балки или дополнительных хомутов в виде шпильки, расположенных, как показано на следующих рисунках.

Армирование стен ленточного фундамента, выходящего за пределы колонны, дополнительными шпильками

После размещения обойм хомутов внутри стенки перевернутой тавровой балки часть стенки, выходящая за пределы колонны, остается неармированной по вертикальной оси. Шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются в отдельной фазе.
Поперечная арматура, расположенная в зоне стыка колонны с балкой, состоит из стержней в виде шпилек, последовательно уложенных друг за другом.
