Как делать арматурный каркас для ленточного фундамента: Схема армирования ленточного фундамента: арматурный каркас своими руками

выбор, инструкция по работе со столбчатым и ленточным типами, советы

Содержание

• Основные критерии выбора арматуры для возведения фундамента
• Важные моменты, которые необходимо знать при выборе арматуры
• Как самому армировать столбчатый фундамент?
• Как самому армировать ленточный фундамент?
• Залог успешного создания арматурного каркаса

Как ни один человек не обходится без своего скелета, так и фундамент не сможет выполнять свои функции без качественно выполненного армирования. Сравнение это не случайно. Арматурный каркас для фундамента – это и есть его надёжный “скелет”, правильно выполнив который, можно обеспечить основанию необходимую прочность и стойкость, а также долговечность. Не обязательно обращаться к специалистам, чтобы изготовить его – с этим заданием может вполне справиться каждый из нас, стоит только захотеть.

к содержанию ↑

Основные критерии выбора арматуры для возведения фундамента

Армирование фундамента нужно в первую очередь для предотвращения его скорого разрушения и обеспечения его долговечности. “Правильный” материал для армирования, благодаря которому основание дома простоит не один десяток лет, должен соответствовать чётким требованиям и стандартам. Он должен быть обязательно коррозиеустойчивым, обладать высокой прочностью, усталостной долговечностью и пластичностью, хорошо сцепляться с бетоном. Кроме того, для укрепления фундаментов используется данный материал определённого диаметра и класса.

Существующая на современном рынке стройматериалов арматура бывает двух разновидностей – металлическая и неметаллическая. Первую изготавливают из особой стали горячего (стержневая) или холодного (проволочная) проката. Неметаллическую ещё называют композитной, так как она производится из волокон стекла, базальта, углерода или арамида с использованием термопластичной или термореактивной полимерной пропитки. В отечественном строительстве первый вид арматуры используется чаще, чем второй, ввиду сравнительно недавнего внедрения последней. Поэтому лучше выбирать “проверенный” вариант.

Рифлёная арматура

По способу формирования различают проволочную, стержневую и канатную арматуру. Её поверхность может быть либо гладкой, либо рифлёной (с периодическим профилем). Для возведения фундаментов используются именно стержни с ребристой поверхностью, так как они позволяют прочнее сцепиться с бетоном. Круглая гладкая арматура служит в основном конструктивным элементом, её диаметр должен быть меньше, чем у профилированной.

Следующий параметр, который необходимо чётко знать при выборе арматуры – её толщина, или диаметр. Он может во многом определить прочность арматурного каркаса и, следовательно, фундамента в целом. Толщина арматурных прутьев обычно зависит от вида почвы и предполагаемой нагрузки на фундамент. Чаще всего используются изделия диаметром 8-16 мм, но лучше выбирать не менее 10 мм.

Вид арматуры будет зависеть также от того, где именно она будет использоваться. Так, для предотвращения возникновения вертикальных трещин используется продольная, для наклонных – поперечная. По назначению и сферам применения различают также такие разновидности строительной арматуры:

• рабочая – применяется для снижения внешних нагрузок и уменьшения напряжения, которое оказывает блочная масса;
• распределительная – как видно из названия, используется для распределения нагрузки и сохранения устойчивости рабочих стержней;
• хомуты – защищают бетонную конструкцию от появления трещин у опор, а также применяются для связки стержней в арматурном каркасе;
• монтажная – необходима для сборки арматурного “скелета”, поддерживает стальные прутья при бетонировании в нужном положении; производится в виде каркаса, конструкции или сетки;
• штучная – также применяется при сборке каркаса, но при том условии, что объём работы невелик.

Арматура для фундамента

к содержанию ↑

Важные моменты, которые необходимо знать при выборе арматуры

Внимательно ознакомившись с характеристиками материалов для арматурного каркаса будущего фундамента, можно смело совершать их закупку. Но и здесь не обойтись без некоторых тонкостей. Прежде чем выбирать и покупать арматуру, следует предусмотреть несколько важных моментов. Вовремя обратив на них внимание, вы не ошибётесь с выбором и точно сможете создать крепкий и долговечный “костяк” вашего фундамента.

1. Тип грунта и вес будущего строения. Эти параметры нужно знать, чтобы рассчитать нагрузку на фундамент и, следовательно, выбрать нужную вам арматуру. Если планируется постройка деревянного дома на устойчивой почве, то подойдёт арматура толщиной 10 мм; соответственно, для тяжёлых зданий и слабого грунта потребуется более основательная (от 14 до 17 мм в диаметре). Эти требования касаются продольных, нижних и верхних частей каркаса; поперечные же могут быть немного тоньше.
2. Тип будущего фундамента. От того, какое основание для будущего дома или иной постройки планируется возвести, будет зависеть и тип арматуры. Так, например, для столбчатой основы подойдут прутья диаметром 10 мм, а для ленточной или монолитной – более толстые. Хотя, как показывает практика, десятимиллиметровых будет достаточно и в этом случае.
3. Расчёт количества и стоимости арматуры. Здесь необходимо принять во внимание не только вышеописанные параметры (тип грунта, тип фундамента и т. д.), но и размеры будущего строения, для столбчатого фундамента – количество столбов. Также не лишним будет узнать цены на арматуру, чтобы заранее рассчитать сумму, которую придётся отдать за неё.

к содержанию ↑

Как самому армировать столбчатый фундамент?

Основное преимущество столбчатого фундамента состоит в том, что его можно ставить абсолютно в любых климатических условиях, даже на самых неблагоприятных почвах. Основной же его недостаток – к тяжёлым домам, а также к постройкам, имеющим подвалы, применить его нельзя. Если же планируется строительство дома с щитовыми, рублеными или каркасными стенами без цокольного этажа или подвала, то столбчатое основание – это один из лучших вариантов. К тому же, технология его армирования не является такой уж сложной.

Армирование столбчатого фундамента

Для укрепления столбчатого фундамента потребуется арматура с ребристой поверхностью. Рифлёная поверхность обеспечивает хорошее сцепление с бетонной массой. Перед началом работы её необходимо очистить от грязи и пыли. Арматурный каркас для фундамента столбчатого типа обычно скрепляется на его углах.

Первый этап – это подготовка арматурных прутьев. Потребуется 4-6 длинных десятимиллиметровых стержней с рифлёной поверхностью и несколько более тонких, шестимиллиметровых. Если же столбы узкие, можно обойтись двумя прутами. Длина их должна быть примерно на 10-15 см короче самих столбов – это нужно для того, чтобы предотвратить коррозию, повреждения и выдавливание из бетонной основы. Далее всё зависит от предполагаемой нагрузки на фундамент. Если она небольшая, то прутья можно связать проволокой, если же будущее здание будет тяжёлым, то для большей надёжности нужно воспользоваться сварочным оборудованием.

Устанавливать арматурный каркас следует на подготовленную заранее гидравлическую подушку. После этого можно заливать бетонную смесь. Делать это нужно аккуратно и постепенно – по 20-25 см. Чтобы избежать появления случайных пустот и образования пузырьков воздуха, бетон необходимо тщательно прессовать.

к содержанию ↑

Как самому армировать ленточный фундамент?

Ленточная основа является одной из самых распространённых фундаментных конструкций. Она представляет собой горизонтальную полосу, опоясывающую весь периметр здания, проходящую под его наружными несущими стенами и внутренними конструктивными перегородками. Основное её преимущество – это сравнительная простота изготовления. Как и любому другому типу фундамента, ей нужен надёжный “скелет”, который обеспечит её прочность и продлит срок эксплуатации. Далее речь пойдёт о том, как самому сделать арматурный каркас для ленточного фундамента.

Для изготовления последнего потребуется стальная арматура. Она почти не сжимается, весьма пластична, предотвращает деформации фундамента и стен, а также сдвиги почвы. Сначала нужно грамотно её подобрать – в зависимости от фактической нагрузки на основание. Следует учесть вес будущего здания и глубину фундамента, и только затем выбрать изделия нужного диаметра (обычно – 10-12 мм).

Армирование ленточного фундамента

Изготовление арматурного каркаса для фундамента ленточного типа не обходится без некоторых нюансов. Необходимо предварительно рассчитать расстояние между прутьями каркаса и отразить его в проекте. Зависит оно от глубины будущей основы и может составлять 10-25 см. Сами ячейки каркаса не могут быть больше или меньше, чем 40×30 см (длина и ширина соответственно), глубина же их будет зависеть от предполагаемой нагрузки на фундамент.

Как известно, существует два варианта соединения частей арматурного каркаса фундамента – связывание и сварка. В случае с ленточной основой сварку использовать не рекомендуется, так как она меняет физические свойства металла и делает его значительно тоньше. Лучше всего связывать прутья в местах соединения при помощи проволоки. Желательно при этом обеспечивать их целостность и избегать промежуточных соединений.

Подробная инструкция в деталях расскажет, как собрать крепкий и надёжный “костяк” для основания данного типа.

Первый и самый главный этап – это проектирование. Да, даже для создания арматурного каркаса необходим проект, в котором следует указать каждый его прутик, их количество и основные параметры (диаметр и длину). Только после этого можно приступать к подготовке самого каркаса.

Для начала необходимо приготовить арматуру – основную, диаметром 10-12 мм, и потоньше, диаметром, например, 8 мм. Последнюю нужно согнуть в прямоугольные “кольца”.

Начинать монтаж арматурного “скелета” нужно практически одновременно с установкой опалубки. Для выполнения его обвязки следует приготовить крючок и вязальную проволоку. Правильно выполненное армирование обеспечит достаточную прочность всей конструкции и не позволит ей деформироваться в процессе заливки бетона.

Затем необходимо вбить стальные прутья в землю по всему периметру постройки. К ним будут впоследствии привязаны верхний и нижний пояса конструкции. Так обеспечивается её оптимальная жёсткость.

Установка арматуры производится попарно, вертикально или горизонтально. В зависимости от способа, шаг будет 30 см или 2 м соответственно. В случае с горизонтальным типом армирования на стыках перемычек также нужно вертикально уложить прутья. Если по каким-либо причинам характеристики их в проекте не указаны, то каркас создаётся из двух рядов вертикальных прутьев, а крепятся они горизонтальными полосами, количество которых будет зависеть от глубины основания.

Следуя этим рекомендациям, можно вполне справиться с заданием самостоятельно.

к содержанию ↑

Залог успешного создания арматурного каркаса

Подводя итоги вышесказанного, следует заметить, что без арматурного каркаса строительство крепкой опоры для здания, способной прослужить не одно десятилетие и даже век, невозможно. Только так можно надёжно укрепить его и предотвратить всевозможные деформации. От правильно выбранной и установленной арматуры зависит целостность и сохранность не только фундамента, но и стен постройки, особенно несущих.

Необязательно иметь специальную технику и бригаду квалифицированных специалистов, чтобы армировать основание дома. С этим заданием можно вполне справиться своими руками, имея минимальный набор навыков, инструментов и, конечно же, саму арматуру. Последнюю важно, прежде всего, правильно выбрать. А для этого нужны некоторые знания.

Так, необходимо знать, из чего изготовлена арматура и по какой технологии. В современном отечественном строительстве наиболее распространёнными являются изделия из специальной стали. Композитная арматура, хоть и признана лучшей по многим параметрам альтернативой металлическим изделиям, у нас используется нечасто. Поэтому лучше отдать предпочтение проверенному варианту.

Выбирая арматуру, следует обратить внимание не только на материал, но и на её диаметр, и на поверхность. Лучшей для строительства фундаментов считается стержневая с рифлёной поверхностью, так как обеспечивает лучшее сцепление с бетонными смесями. Диаметр будет зависеть от последующей нагрузки на основание, но чаще всего используются изделия толщиной от 10-12 мм, более тонкие – в качестве конструктивных, связующих элементов.

Способов создания арматурного каркаса существует всего два – сварка и связывание специальной проволокой. Первый способ, хоть и является более быстрым и аккуратным, не рекомендуется, так как вследствие сварки металл теряет свои физические свойства и становится более тонким. А это для прочного арматурного каркаса неприемлемо. Лучше всего проявить терпение и сноровку и использовать в качестве соединительного элемента вязальную проволоку.

Также помните, что арматура для каркаса должна быть, прежде всего, качественной. Она должна быть устойчивой к коррозии, достаточно пластичной, весьма прочной – словом, такой, чтобы выдерживать максимальные нагрузки и обеспечить сохранность фундамента и всего здания. Поэтому выбирать её лучше в специализированных магазинах и только от проверенных производителей. Подручные средства в качестве арматуры не подойдут.

Армирование ленточного фундамента шириной 60, 50, 40, 30, 25 см своими руками + фото чертежей и видео монтажа

Ленточный фундамент представляет собой сплошную бетонную опору, размещенную под всеми несущими стенами дома.

Конструкция подобных оснований достаточно проста.

Степень прочности, устойчивости к возникающим нагрузкам и несущая способность образуют оптимальное сочетание, позволяющее использовать ленточный тип фундамента в большинстве построек.

С некоторыми дополнениями этот вид способен служить на разных видах грунта и в относительно неблагоприятных геологических условиях.

Основным элементом конструкции является арматурный каркас, обеспечивающий прочность ленты и устойчивость к напряжениям.

Содержание статьи

• 1 Нужно ли армировать ленточный фундамент?
• 2 Как работает арматура
• 3 Как выбрать бетон
• 4 Виды арматуры
• 5 Как правильно выбрать диаметр арматуры
• 6 Основные способы армирования
• 7 Расчет количества арматуры
• 8 Основные правила армировки
• 9 Как правильно уложить арматуру
• 10 Шаг армирования
• 11 Вязка арматурной сетки
• 12 Схема монтажа
• 13 Армирование углов
• 14 Армирование подошвы
• 15 Полезное видео
• 16 Заключение

Нужно ли армировать ленточный фундамент?

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!

Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Виды арматуры

Существует два вида арматуры:

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки.

ВАЖНО!

Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала.

Как правильно выбрать диаметр арматуры

Существует достаточно точный способ определения сечения арматуры. Вычисляется площадь сечения ленты (произведение ширины на высоту), результат умножается на 0,001. Полученное значение является суммарной площадью сечения арматурного каркаса.

Остается по таблицам подобрать нужный диаметр прутков с учетом конструкции решеток.

Согласно требованиям СНиП, расстояние между крайними горизонтальными прутками не должно быть более 40 см. Поэтому для ленты шириной в 30, 40 или 50 см горизонтальные решетки будут состоять из двух стержней.

Обычно строители не производят сложных расчетов, используя для данных размеров соответственно 10, 12 и 14-мм стержни. ленты 30-50 см является наиболее распространенным вариантом, поэтому поведение материала изучено достаточно хорошо, и такой выбор имеет немалый запас прочности.

Выбор поперечной (вспомогательной) арматуры производится по принципу достаточности — диаметр тонких стержней не должен быть менее половины диаметра рабочей арматуры. Обычно руководствуются этим требованием.

Основные способы армирования

Существуют следующие способы:

• Стержневое армирование при помощи арматурных прутков из металла или композитных материалов.
• Дисперсное — усиление стяжек с помощью волокнистых материалов или металлической стружки.
• Слоевое армирование представляет собой послойное нанесение раствора с промежуточной установкой армирующих сеток.

Для усиления ленточного фундамента возможно применение только стержневого способа. Используются два варианта — с двумя и с тремя рабочими стержнями в горизонтальных решетках. Выбор нужного варианта обусловлен шириной ленты.

Поскольку требованиями СНиП расстояние между крайними стержнями в решетке ограничено до 40 см, использование трех стержней требуется для основания шире 50 см. При этом, можно применить три и даже более стержней и на узкой ленте.

Нормы СНиП ограничивают минимальное расстояние между соседними прутками в два диаметра, что позволяет собрать достаточно плотную решетку.

Расчет количества арматуры

горизонтальной арматуры производится путем вычисления общей длины ленты (сумма всех участков) и умножения ее на количество горизонтальных стержней (от 4 до 6 и более). Для определения количества вспомогательных прутков надо вычислить длину (периметр) одного хомута и умножить его на общее количество.

Расстояние между двумя соседними хомутами (шаг), согласно СНиП, не должно превышать ширины каркаса, т.е. расстояния между горизонтальными крайними прутками. Общую длину ленты надо разделить на это расстояние, в результате получается количество хомутов.

Приобретая материал, рекомендуется увеличивать нужное количество на 10 %, чтобы иметь некоторый запас на случай ошибки.

Основные правила армировки

С точки зрения прочности, оптимальным способом было бы внешнее расположение арматурного каркаса.

Но на практике это невозможно по ряду причин, основными из которых являются:

• Склонность металла к коррозии.
• Невозможность установки каркаса на длинные или погруженные в грунт блоки.
• Поверхность должна быть ровной и готовой к присоединению других элементов постройки.

По этим и другим причинам используется внутреннее армирование, которое защищает металл от коррозии и решает ряд других вопросов. Недостатком является необходимость выполнять множество действий, нужных только для фиксации арматуры в неподвижном состоянии до момента застывания раствора.

Это означает излишний расход материала, нерациональные трудовые вложения, расход времени. Но других вариантов армирования нет, используемая методика проверена многими десятилетиями и показала свою надежность и эффективность.

Как правильно уложить арматуру

Сборка прямых участков каркаса производится в непосредственной близости от траншеи. Это важно, так как вес сооружения достаточно велик, а перемещать его чаще всего приходится вручную. Сборка производится одним из способов (сварка или вязка), из которых предпочтение отдается вязке.

Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата.

Есть и еще одна причина — сварной шов на арматуре ломкий и не всегда выдерживает нагрузки при перемещении или заливке, а проволочное соединение имеет некоторую степень свободы и обладает за счет этого определенной эластичностью.

Собранные прямые части каркаса укладываются в подготовленную траншею, обвязываются углы, после чего каркас готов к заливке бетона.

Шаг армирования

Шаг армирования — это расстояние между соседними хомутами или вертикальными вспомогательными стержнями. Он равен расстоянию между крайними горизонтальными прутками, хотя на практике его нередко увеличивают из экономии.

Это опасное решение, так как сборка производится вне траншеи, отдельные части придется поднимать и укладывать в траншею, что для незаконченной конструкции является тяжелым испытанием. Если по каким-либо причинам каркас собирают прямо в траншее, то шаг можно несколько увеличить, но слишком ослаблять каркас не следует.

Вязка арматурной сетки

Для вязки используется мягкая отожженная стальная проволока толщиной 1-2 мм. Она нарезается на заготовки длиной 25-30 см.

Процесс :

• Отрезок проволоки сгибается пополам. Получившаяся полупетля заводится под перекрестный стык стержней в диагональном направлении.
• Концы полупетли поднимаются вверх, чтобы проволока обхватила соединяемый узел.
• Вязальный крючок острием заводится в петлю, опираясь при этом на другой конец проволоки. Вращательными движениями концы закручиваются, плотно стягивая соединяемые стержни.
• Для вязки продольных соединений используется тот же метод. Отличие лишь в положении проволоки — она обхватывает оба соединяемых стержня в поперечном, а не в диагональном направлении.

Вязальный крючок можно приобрести в магазине, но проще изготовить его самостоятельно. Надо взять кусок стальной проволоки толщиной 405 мм, несколько заострить и загнуть один конец примерно на 1,5-2 см.

Для удобства работы крючок можно слегка выгнуть в средней части. Приемы работы с ним просты, но требуют некоторого навыка, который появляется очень быстро.

Схема монтажа

Усиление ленточного фундамента производится, как правило, с помощью металлического арматурного каркаса, собранного сварным способом или связанного специальной мягкой стальной проволокой.

Рабочие стержни устанавливаются в горизонтальном положении таким образом, что в сечении образуют прямоугольник со сторонами, на 10 см меньшими, чем ширина и высота бетонной ленты.

Такое соотношение обеспечивает глубину погружения прутков в бетон, при которой несущая способность достаточно высока, но материал надежно защищен от коррозии. Вертикальная арматура служит для фиксации несущих стержней в нужном положении во время и затвердения бетона.

Оба этих процесса вызывают значительные нагрузки, поэтому от прочности соединения зависит качество армирования.

Фото чертежа:

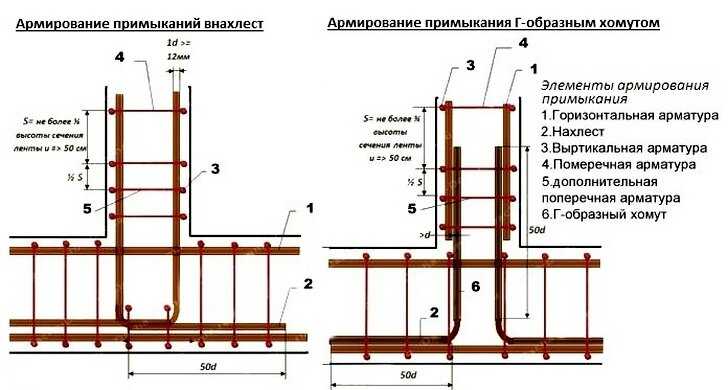

Армирование углов

Угловые элементы ленточного фундамента, к которым относятся и Т-образные примыкания, армируются путем установки изогнутых анкеров — отдельных стержней, согнутых под нужным углом.

Углы фундамента испытывают повышенные напряжения, поэтому наличие дополнительной анкеровки необходимо для увеличения прочности соединения каркаса и повышения несущей способности данного участка ленты.

Основными ошибками, часто встречающимися при армировании углов, являются:

• Использование только внешнего контура, с недостаточной анкеровкой внутренней части угла.
• Отсутствие соединения между внешними и внутренними стержнями.
• Отсутствие механической связи между подошвой и каркасом.
• Неправильное размещение точек соединения стержней.

Использование анкеров и грамотное соединение с основными элементами армпояса позволяет избежать ошибок и усилить ответственные участки каркаса.

Армирование подошвы

Подошва фундамента является участком, испытывающим максимальные нагрузки пучения или боковое давление от почвенных вод. Существуют различные способы усиления подошвы, которые обеспечивают качественное соединение с бетонной подготовительной частью, но они применяются для строительства промышленных ответственных сооружений.

Для армирования подошвы фундамента малоэтажного жилого дома принято использовать армировочные сетки, увеличивающие прочность и неподвижность нижней части ленты. Сетка механически соединяется с основным каркасом, это особенно важно, если имеет большую ширину, чем сама лента.

ОБРАТИТЕ ВНИМАНИЕ!

Используются готовые или сварные сетки с поперечным расположением стержней. Для участков, расположенных на сложных грунтах, рекомендуется использовать сварные конструкции из рабочих стержней, способные выдерживать нагрузки во всех направлениях.

Полезное видео

В данном видео вы узнаете, как производится армирование ленточного фундамента:

Заключение

Армирование ленточного фундамента — основная операция, без которой все остальные работы становятся нецелесообразными. Сезонные подвижки почвы, изменение уровня грунтовых вод, тектонические воздействия и прочие факторы влияния требуют от основания прочности и способности сопротивляться возникающим нагрузкам.

Эти качества способен обеспечить только грамотно и тщательно сформированный армпояс, образующий внутренний скелет бетонной ленты и компенсирующий все осевые растягивающие нагрузки.

Что такое Фонд Пирса? Типы, преимущества, расположение

Фундамент пирса — это один из типов фундамента, который в основном используется для мостов, плотин и других крупных сооружений. Он также используется при строительстве высотных зданий. В этой статье мы обсудим, что такое свайный фундамент, а также типы свайных фундаментов, преимущества, детали конструкции фундаментных свай и предпочтительное расположение свай.

Что такое Фонд Пирса?

A Фундамент представляет собой набор цилиндрических колонн большого диаметра для поддержки надстройки и передачи больших накладываемых нагрузок на твердые слои ниже. Он стоял в нескольких футах над землей.

Фундамент опоры передал нагрузку от надстройки на нижележащий грунт или горную породу. Он строится путем рытья ямы в земле и последующего заполнения ее бетоном или камнем.

Он также известен как «Стоечный фундамент» «Колонного фундамента».

Опоры часто используются в местах, где грунт недостаточно стабилен для поддержки других традиционных типов фундаментов.

Типы основания для опор

В зависимости от материала, используемого для строительства, существует четыре типа столбчатых фундаментов. Это:

1. Кирпичные опоры
2. бетонные опоры
3. Буровые кессоны или опоры
4. Деревянные опоры
5. Стальные опоры

В зависимости от конструктивной конфигурации различают четыре типа столбчатых фундаментов.

1. Балка и ферма
2. Колонка и крышка
3. Плита
4. Свая

Кирпичные пирсы

Кладочные опоры обычно используются для зданий, которые расположены в районах с высокой несущей способностью грунта. Они также часто используются в районах с неровным грунтом или высоким уровнем грунтовых вод. Их можно строить на любом типе почвы, но чаще всего они используются на песчаных или глинистых почвах.

Бетонные опоры

Фундамент из бетонных свай — это тип фундамента, в котором для поддержки конструкции используются опоры из бетона. Опоры обычно размещаются через равные промежутки под конструкцией и часто используются в сочетании с другими типами фундамента, например, фундаментом.

Бетонные опоры чрезвычайно прочны и могут выдерживать большой вес. Они также устойчивы к огню и термитам. Они требуют минимального ухода и могут прослужить много лет при правильном уходе.

Деревянные пирсы

Деревянные опоры — еще один популярный тип фундамента как для жилых, так и для коммерческих зданий. Они изготавливаются из обработанной под давлением древесины и обычно армируются стальными стержнями или арматурой.

Деревянные опоры обычно используются в районах с высокой несущей способностью грунта. Они также часто используются в районах с неровным грунтом или высоким уровнем грунтовых вод. Деревянные пирсы можно строить на любом типе грунта, но чаще всего они используются на песчаных или глинистых грунтах.

Фундамент стального пирса

Фундамент из стальных свай — это тип глубокого фундамента, который используется для поддержки конструкций, построенных на мягком или нестабильном грунте. Стальные опоры вбиваются в землю до тех пор, пока они не достигнут твердого слоя почвы или скалы. Фундамент из стальных опор затем соединяется с конструкцией с помощью стальных тросов или стержней. Этот тип фундамента часто используется для мостов, зданий и других крупных сооружений.

Буровые кессоны или опоры

Буровые кессоны обычно относятся к цилиндрическому фундаменту. Буровой кессон в значительной степени представляет собой сжатый элемент, подвергающийся осевой нагрузке сверху и реакции снизу. Существует три типа буровых кессонов:

• Бетонный кессон с увеличенным дном
• Кессон из стальной трубы с заполнением трубы бетоном
• Кессоны с бетонным и стальным сердечником в стальной трубе

Опоры для балок и балок

Фундаменты из балок и балок подходят для небольших мостов и зданий. В этом типе фундамента опора строится с использованием балки или фермы. Балка или ферма поддерживается колоннами. Колонны имеют круглую или квадратную форму. Балочный или балочный фундамент подходит для небольших мостов и зданий.

Опора колонны и крышки

Столбчатый фундамент подходит для средних и больших мостов. В этом типе фундамента опора строится с использованием колонны. Колонка поддерживается колпачком. Шляпка бывает круглой или квадратной формы. Столбчато-столбчатый фундамент подходит для средних и больших мостов.

Стойки для перекрытий

Плитный столбчатый фундамент подходит для зданий. В этом типе фундамента опора строится с использованием плиты. Плита поддерживается колоннами. Колонны имеют круглую или квадратную форму. Плитный столбчатый фундамент подходит для зданий.

Свайные опоры

Свайно-столбчатый фундамент подходит для мостов и зданий. В этом типе фундамента опора строится с помощью сваи. Свая забивается в землю. Свайно-столбчатый фундамент подходит для строительства мостов и зданий.

Преимущества фундамента Pier

Основание пирса находится в прибрежных районах. У него много преимуществ:

• Этот метод прост и требует меньшего количества материалов и труда. Необходимые материалы легко доступны
• Широкий выбор вариантов дизайна. Существуют различные материалы, которые мы можем использовать здесь для улучшения эстетического вида, а также это остается в нашем бюджете
.
• Фундамент для пирса экономит деньги и время, так как не требует обширных земляных работ и большого количества бетона
• Наносит минимальный ущерб почвенной среде. для раскопок можно использовать лопату, а существующие корни и почвенные организмы остаются в основном нетронутыми. По истечении срока полезного использования здания участок будет легче восстановить до естественного состояния, чем участок с полноценным подвалом.
• Поскольку вода поднимает дом над землей, наводнения не могут повредить постройки.
• Пространства между домом и землей достаточно для прокладки между ними инженерных коммуникаций, таких как водопровод и электрические провода.
• Рабочие могут легко проникнуть под пространство между домом и землей для решения вопросов, связанных с сантехникой и электрикой, так как там достаточно места для ползания.
• По полу, который не опирается на твердую поверхность, удобно ходить, он полезен для людей с артритом и болями в спине
• Проверка возможна, так как диаметр валов больше
• Инженеры могут изменить конструкцию, когда захотят, если это необходимо
• Вибрация грунта, обычно связанная с забивными сваями, отсутствует в случае строительства буронабивных свай.
• Несущая способность может быть увеличена за счет расширения днища (в материалах, не поддающихся обрушению).

Детали конструкции фундамента пирса

Детали конструкции фундаментного пирса:

Расстояние между опорами фундамента

Фундамент пирса обычно возводится на высоте 1-1,5 фута над землей. Этот зазор (на каком расстоянии друг от друга находятся столбы фундамента) необходим для предотвращения проникновения влаги, так как влага повреждает деревянные конструкции.

Форма и размер опор

Форма опор:

• Квадрат
• Прямоугольный
• Круг

Диаметр опор обычно составляет 6 дюймов, 8 дюймов, 10 дюймов и 16 дюймов. Глубина фундамента свай ниже глубины промерзания. Глубина около 5-6 метров.

Способы исполнения

Есть много способов сделать столбчатый фундамент. Кладка является наиболее удобным способом среди них. Но процесс не идеален. Стопка кирпичей не укладывается непосредственно в отверстие. Складной столб то полностью стоит на земле, то опускается в стену, и выглядит не быстро и приятно.

Используемые материалы

Дерево, кирпич, бетон и т. д. используются в фундаментах свай. Но чаще всего используется железобетон. Он обеспечивает наибольшую прочность на сжатие и обладает высокой устойчивостью к деформации растяжения. Кроме того, армированные монолитные столбы выдерживают любые виды обледенения и не трескаются под действием этих сил. А развести бетонную смесь и залить ее в отверстия совсем несложно.

Типы поперечного сечения

Существует много типов сечений фундаментных столбов. Она может быть цилиндрической, винтовой или коробчатой, а также более сложной формы с уширением нижней части стоек. Уширение может увеличить площадь основания и тем самым увеличить несущую способность фундамента. Вес дома будет распределяться по большей площади.

Технологии Пирса Фонда

Самый распространенный способ заключается в рытье квадратной или прямоугольной ямы. Размер которого на 4-8 дюймов больше необходимого диаметра столба. Затем в котлован устанавливается опалубка, задающая форму будущего фундамента; затем ставится арматурный каркас и заливается бетон. После этого опалубку снимают и закрывают столбом. Эта технология позволила нам изготавливать железобетонные столбы различной формы, но требует относительно значительного количества земляных работ и применения съемной опалубки. Установка каждой новой стойки для фундамента следующая — в вырытый колодец устанавливаем опалубку, которая подпирает борта распорки. Внутри опалубки находится арматурный каркас. Арматурный каркас гарантирует, что арматура останется на месте.

Ростверк

Верх опорного фундамента, соединяющий отдельные стойки в единую конструкцию, называется ростверком . Когда требуется передать большие конструкционные нагрузки от колонн, простенков или стоек на грунт с низкой несущей способностью, применяют ростверковый фундамент. Зачастую ростверк оказывается более легким и экономичным.

Подходящее состояние для основания пирса

Фундамент пирса используется в следующих условиях:

• При наличии в верхних слоях разложившихся пород, а под ними залегают подстилающие слои прочных пород, в таких условиях применяют столбчатые фундаменты.
• Поскольку твердые глины оказывают большое сопротивление при забивке несущей сваи, в таких ситуациях можно удобно использовать столбчатые фундаменты.
• Применяется, если дом строится из бревна, бруса или каркаса, так как столбы малы по сравнению с другими фундаментами
• При необходимости возведения строения на склоне используется столбчатый фундамент
• Почва должна иметь низкую несущую способность воды, если только столбы не просядут под тяжестью дома

Часто задаваемые вопросы

В чем разница между каменным и бетонным столбчатым фундаментом?

Каменные опоры изготавливаются из бетона, кирпича или камня и обычно укрепляются стальными стержнями или арматурой.
